余热发机组冷态启动操作票

合集下载

机组冷态启动操作票

机组冷态启动操作票

1 检查所有检修工作票已全部结束,安全设施已拆除,现场清理干净,保温完整,道路畅通,照明良好。

2 装备好必要的工器具和相关记录、报表。

3 检查确认各表计、保护信号电源、操作电源投入正常。

4 检查各电动门、气动门均已调好,电源、汽源投入正常。

5 各运转设备的轴承润滑油(脂)正常,油位计清晰,指示正确。

6 根据阀门检查卡各系统阀门位置正确,各系统正常。

7 检查启动前的各项试验已全部完成且合格。

8 检查润滑油、EH油、高低旁油站、各油箱油位正常。

油质化验合格。

9 检查厂用电系统运行正常,UPS系统、直流系统、热控电源等送电正常。

10检查压缩空气系统投入正常。

11投入机组工业系统,检查工业水压力**MPa。

12冷却塔进行补水。

13润滑油箱油温大于10℃时,启动一台排烟风机运行,启动直流润滑油泵试转,检查润滑油母管压力正常,启动交流润滑油泵、顶轴油泵,润滑油压在0.15-0.2MPa,停直流润滑油泵。

14检查柴油机处于良好备用状态。

15检查精处理处于良好备用状态。

16投入各辅机油站运行正常。

17启动主密封油泵,检查密封油系统运行正常。

18发电机进行氢气置换。

19润滑油箱油温大于20℃时投入盘车装置运行,检查盘车电流正常,汽机转速为54rpm 冲转前24小时必须连续盘车)。

20投入发电机定冷水系统及离子交换装置。

21联系燃料部给原煤仓上煤。

22检查150t水箱水位正常,启动凝结水输送泵运行,向凝汽器补水至正常,凝汽器水位投“自动”。

23检查凝结水系统正常,采用凝结水输送泵进行凝结水系统冲洗及给予除氧器上水。

24启动一台循环水泵运行,启动一台冷却水升压泵运行。

25辅汽联箱暖箱。

26投入高低压辅汽联箱,温度**℃,压力**MPa。

27为空28启动一台EH油泵运行,另一台投“备用”。

29启动电泵辅助润滑油泵运行,投给水泵暖泵。

30启动一台凝结水泵运行,投入凝结水再循环“自动”检查除氧器水位正常后,投除氧器水位“自动”。

机组冷态启动操作票

机组冷态启动操作票
135MW机组冷态启动操作票
平顶山鸿翔热电有限责任公司
叶县蓝光电厂生产管理中心
#机组冷态启动操作操作票


操作项目
完成
情况
时间
操作人
1.机组启动前的准备及联系工作
1.1
接单元长命令,本机组准备启动,通知有关岗位做好准备
1.2
检查所有检修工作结束,工作票全部收回,安措拆除
1.3
联系燃料,向煤仓上煤至正常
1)关闭过热器对空排汽门
2)投入低压缸喷水装置,并投“自动”
3)检查疏水扩容器有关疏水门在开启位置,开启疏水扩容器减温水,维持温度不超过80℃


操作项目
完成
情况
时间
操作人
4)检查高、中压主汽门,高排逆止门关闭严密,防止冷水、冷汽进入汽缸
5)投入旁路系统
3.8
汽包压力升至0.2~0.3Mpa时,应做如下工作
2.33
投入电除尘加热及振打,检查烟气分析装置投入正常
2.34
开启以下疏水排地沟门
1)#1、2电动主闸门前疏水
2)I旁前、后疏水
2.35
关闭真空破坏门,启动#真空泵,凝汽器抽真空,#真空泵投“联锁”
2.36
凝汽器真空大于-40Kpa,开启以下疏水至疏水扩容器,并投入自动:
1)#1、2电动主闸门前、后疏水
3.5
30min后,点燃侧床下燃烧器
按升温升压曲线,调整床下燃烧器的燃烧率,控制下列参数在规定范围内:
床温升率≯100℃/h
汽包上、下壁温差≤40℃
饱和温度变化率≤56℃/h
当蒸汽流量低于10%时,炉膛出式投入床上启动燃烧器
3.7
汽包压力0.1~0.2Mpa,应做如下工作:

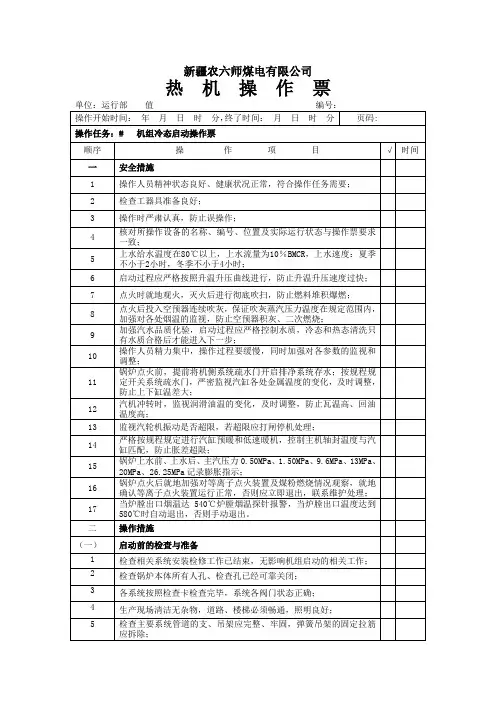

机组冷态启动操作票 2资料

机组冷态启动操作票 2资料
16
锅炉点火后就地加强对等离子点火装置及煤粉燃烧情况观察,就地确认等离子点火装置运行正常,否则应立即退出,联系维护处理;
17
当炉膛出口烟温达540℃炉膛烟温探针报警,当炉膛出口温度达到580℃时自动退出,否则手动退出。

操作措施
(一)
启动前的检查与准备
1
检查相关系统安装检修工作及辅助系统控制电源、信号电源、动力电源已送电且无异常;
9
确认DCS、TSI、DEH、FSSS系统正常,各指示表计、记录仪器投入完好;
10
按公司《1100MW机组集控运行规程》有关内容,逐步投入下列各系统并检查其运行正常。投入系统时应综合考虑好各段负荷分配的均衡;
1)工业水、消防水系统。
2)开式循环冷却水系统。
3
开启电泵最小流量阀100%,启动一台电泵。电泵启动后,启动给水加氨、联氨计量泵控制加药量,调整给水PH:9.2~9.6,联氨10~50ppb;
4
确认主机盘车投运正常,投入除氧器加热,关闭除氧器进汽电动门前后疏水门,调节辅汽至除氧器压力调节阀,使除氧器水温以不大于2.5℃/min的速度升高到80℃左右,调节除氧器排气门,控制溶解氧﹤30μg/L;
9
储水罐水位正常后(8m),锅炉上水完成;
(四)
锅炉冷态清洗
1
确认下列条件满足进行锅炉冷态清洗:
1)储水罐压力低于686kPa。
2)锅炉上水完毕。
3)WDC阀处于自动状态。
4)冷凝水启动疏水泵处于自动状态。
5)冷凝水启动疏水泵去凝汽器电动闸阀关闭。
6)检查冷凝水至机组排水槽手动碟阀关闭,冷凝水至水工电动碟阀开启正常。
7)凝结水和给水的加药系统投运。
2
确认给水旁路调节门开度﹥20%,提高运行电泵勺管开度,调整凝汽器和除氧器水位,对锅炉进行400-1200t/h变流量冲洗;

350MW机组冷态启动操作票

350MW机组冷态启动操作票
三、锅炉上水冷态清洗
1
对锅炉本体和管道膨胀指示进行一次记录。
2
上水前需要确认满足下列条件时才允许向锅炉上水:
1锅炉省煤器和水冷壁疏放水门全关
1.1省煤器进口管路疏水阀;
1.2.水冷壁进口集箱疏水阀;
1.3.螺旋水冷壁出口左右混合集箱疏水阀;
1.4.水平烟道水冷壁入口管路疏水阀;
3
1所有锅炉排空气门全开:
5
关闭所有充氮阀:
6
储水罐水位调节阀处于关闭状态;
7
确认凝结水系统清洗合格。
8
通知化学专业,锅炉准备上水。
9
除氧器出水含铁量小于200|j g/L后,启动前置泵或电泵打再循 环,投除氧器水箱加热,控制给水温升率<5℃/min,除氧器压 力<0.147MPa,注意除氧器振动情况,给除氧器加药;
10
上水温度一般控制在20〜70℃。通过给水旁路调节阀控制上水速 度,上水速度不应太快,一般不大于5%BMCR。以免造成受热不 均。上水时间:夏季不少于2小时,冬季不少于4小时。
14
炉膛烟温探针退出,处于备用状态,炉膛火焰电视摄像镜头完 好,冷却风投入。
15
脱硫系统具备投运条件。
16
检查脱硝系统具备投运条件。
17
炉底干式排渣系统具备投入条件。
18
确认输煤系统具备上煤条件,煤仓上煤至正常煤位。
19
等离子点火装置符合投用条件;
20
按系统启动检查卡全面检查确认锅炉各系统和有关设备完好,符 合启动条件。
申能吴忠热电有限责任公司
#机组冷态启动操作票
接令值长:主值:
完成值长:主值:
开始时间:年月日
结束时间:年月日
发电部

机组冷态启动操作票

机组冷态启动操作票
57
启动A一次风机,调整一次风压9.0KPa后投入一次风机自动;启动一台磨煤机密封风
备注:
操作人:监护人:运行值班负责人:
执行情况
顺序
操作项目
机,调整风压13KPa后投入密封风机自动,另一台密封风机投联锁备用;开启高压助燃风总门调整炉前风压在3000Pa;查燃油压力满足、压缩空气条件满足及高压风压力条件满足
8
投入辅助蒸汽系统
9
启动凝补水泵向闭冷水、凝汽器热井、凝结水系统注水
10
待闭冷水箱水位正常后,投入闭冷水系统运行
11
投入EH油系统,确认EH油温、油压正常
12
投入锅炉渣水系统,炉膛冷灰斗水封建立,启动捞渣机
13
投入除灰系统运行,投入电除尘器振打
14
检查凝补水箱水位正常,凝结水系统各阀门位置正确,通知化学确认凝结水精处理装置在隔离状态
50
确认过热器出口PCV阀具备投运条件
51
确认机组真空已建立
52
炉膛吹扫结束,复位MFT,开启燃油供、回油快关阀
53
启动炉前燃油泄漏试验
54
燃油泄漏试验成功后打开供油母管快关阀,查锅炉油点火条件满足。
55
开启少油点火油雾化压缩空气总门,调整炉前压缩气压力大于0.3MPa;
56
开启少油点火燃油快关阀及注油阀,查少油点火燃油罐注油完毕后注油阀自动关闭
94
摩擦检查完成后,确认机组冲转后无异常,重新选择“升速率”设定100rpm/min
27
锅炉受热面空气门分别有水连续流出后关闭见水的空气门,当启动分离器储水箱见水后(储水箱水位大于11.5M)关闭启动分离器前的所有空气门
28
停止汽动给水泵前置泵,启动电动给水泵,投入给水AVT(加氨、联氨)运行方式

烧结余热发电机组启动并列典型操作票

烧结余热发电机组启动并列典型操作票

烧结余热发电机组启动并列典型操作票1.操作任务:发电机由冷备用转10kV发电机母线段运行2.机组启动前的系统全面检查:2.1 检查发电机确处于冷备用状态。

(指电气设备本身良好,其开关、刀闸均在断开位置,开关小车在试验位置,控制保险、合闸保险均退出)2.2 测量发电机绝缘合格,符合送电条件(做好记录).3.得值班长令,电气运行人员进行并网前的外部操作:操作任务: 发电机由冷备用转10kV发电机母线段热备用3.1 接受值班长命令,执行如下操作3.2 检查发电机确处于冷备用状态3.3 摇测发电机绝缘合格,符合送电条件3.4 检查发电机相关保护确已全部正确投入3.5 合上发电机保护装置电源开关3.6装上发电机保护测量PT Y62A一次保险3.7装上发电机保护测量PT Y62A二次插头3.8装上发电机保护测量PT Y62A二次保险3.9将发电机保护测量PT Y62A摇至“工作”位置3.10装上发电机保护测量PT Y62B一次保险3.11装上发电机保护测量PT Y62B二次插头3.12装上发电机保护测量PT Y62B二次保险3.13将发电机保护测量PT Y62B摇至“工作”位置3.14检查发电机出口并网62开关确在试验位置分闸状态3.15 检查发电机出口并网62开关未储能3.16 检查发电机出口并网62开关储能开关在“切除”位置3.17 检查发电机出口并网62开关控制、合闸保险未放3.18 装上发电机出口并网62开关二次插头3.19 将发电机出口并网62开关摇至“工作”位置3.20 装上发电机出口并网62开关控制、合闸保险3.21 给发电机出口并网62开关储能3.22 检查发电机出口并网62开关确已储能完毕3.23汇报值班长,详细记录4.接班长命令将“发电机由10kV发电机母线段热备用转10kV发电机母线段运行”4.1接值班长命令,执行如下操作4.2检查发电机确处于10kV发电机母线段热备用状态4.3检查发电机相关保护确已全部投入4.4接值班长“机可并列”的命令后执行下列操作4.5检查励磁屏“主控/就地”选择开关2QK在“就地”位置4.6检查励磁屏“自动/手动”选择开关3QK在“手动”位置4.7检查励磁屏励磁方式选择开关4QK在“恒电压”位置4.8检查励磁屏励磁“投入/退出”选择开关6QK在“退出”位置4.9检查励磁屏交流电源开关1QS确在断开位置4.10合上励磁屏直流电源开关2QS4.11检查励磁屏直流开关2QS确已合好4.12检查励磁通道A输入开关1KKA确在断开位置4.13检查励磁通道B输入开关1KKB确在断开位置4.14检查励磁屏各保护压板投入正确4.15合上励磁屏交流电源开关1QS4.16将励磁通道选择开关1QK切至”“通道A”或”通道B”位置4.17合上励磁通道A输入开关1KKA4.18合上励磁通道B输入开关1KKB4.19将励磁通道投退开关6QK切至“投入”位置4.20点动操作“增/减”磁开关,使发电机机端电压缓慢升至额定值4.21检查发电机空载运行正常4.22 将同期柜内同期方式“自准/退出 /手准”选择开关DTK 切至“自准”位置4.23 将同期柜内同期点选择开关TQK切至“1#”位置4.24 将同期柜内“单侧无压/退出 /双侧无压”方式切换开关WY切至“退出”位置4.25 将同期柜内“停用/请求”选择开关QTK切至“请求”位置4.26 观察允许同期指示灯XD已亮4.27 将同期柜内同期“停用/投入”切换开关QK切至“投入”位置4.28 将同期柜内的“启动同期”按钮QA手动按下(手动启动同期功能,自动调节,自动合闸)4.29检查发电机并网62开关确已合好4.30 将同期柜内的FA复归按钮按下,就地手动信号复归4.31 将同期柜内同期方式“自准/退出 /手准”选择开关DTK 切至“退出”位置4.32 将同期柜内同期点选择开关TQK切至“断开”位置4.33 将同期柜内“停用/请求”选择开关QTK切至“停用”位置4.34 将同期柜内同期“停用/投入”切换开关QK切至“停用”位置4.35检查发电机确已接带初负荷4.36汇报值班长发电机已并网4.37验明发电机“投发电机失磁保护”压板两端确无电压4.38投入发电机“投发电机失磁保护”保护压板4.39验明发电机“非电量联跳1”压板两端确无电压4.40投入发电机“非电量联跳1”保护压板4.41验明发电机“非电量联跳2”两端确无电压4.42投入发电机“非电量联跳2”保护压板4.44验明发电机“关闭主汽门”压板两端确无电压4.45投入发电机“关闭主汽门”保护出口压板4.46汇报值班长,详细记录。

600MW机组冷态启动操作票解析

600MW机组冷态启动操作票解析
46
启动A小机顶轴油泵运行,投入A小机顶轴油系统。
47
投入A小机油盘车运行。
48
启动B小机交流油泵,投入B小机油系统运行;将交流油泵及直流油泵投联锁备用。
49
启动B小机顶轴油泵运行,投入B小机顶轴油系统。
50
投入B小机油盘车运行。
51
启动前置泵运行。
52
投入辅汽至除氧器加热。
53
确认高压给水系统按阀门检查卡核对阀门位置正确。
33
启动D磨低压油泵运行,检查润滑压MPa,将D磨低压油泵投联锁备用。
34
启动E磨低压油泵运行,检查润滑压MPa,将E磨低压油泵投联锁备用。
35
启动F磨低压油泵运行,检查润滑压MPa,将F磨低压油泵投联锁备用。
36
膨胀水箱水位正常后,对闭式水系统充水排气。
闭式水系统充水排气结束后,启动闭式水泵,对闭式水系统进行冲洗,并通知化学向闭式水系统加药(氨-联胺)。通知化学及时化验水质。
水质合格后,将闭式水泵投联锁备用。
37
炉水循环泵及其注水管路的冲洗与充水排气必须达到如下水质标准:
卤化物ppm(≤50ppm)、PH值(6.5≤PH值≤10)、浊度ppm(≤0.25 ppm),水温℃(大于4℃≤t≤50℃)。
炉水循环泵注水滤网管路冲洗。
炉水循环泵注水冷却器管路冲洗。
炉水循环泵注水排气及冲洗,冲洗流量L/min(≤5L/min)。
109
检查确认炉膛总风量在30%~40%左右。
110
检查锅炉省煤器进口水质含铁量Fe<50PPb,启动分离器出口含铁量Fe<100PPb。
111
检查确认凝汽器真空在-80KPa以上。
112
启动一次风机运行。

冷态开机操作票

冷态开机操作票

1、机组冷态启动操作票-------------------------------------------- 22、润滑油系统启动操作票---------------------------------------- 123、密封油系统启动操作票---------------------------------------- 144、发电机气体置换操作票---------------------------------------- 165、定冷水系统启动操作票---------------------------------------- 196、闭冷水系统启动操作票---------------------------------------- 217、循环水系统进水操作票---------------------------------------- 238、EH油泵启动操作票-------------------------------------------- 259、高辅系统投入操作票------------------------------------------- 2710、凝泵变频启动操作票------------------------------------------- 2911、凝泵工频启动操作票------------------------------------------- 3112、循环水泵启动操作票------------------------------------------- 3313、工业水系统启动操作票---------------------------------------- 3514、轴封系统投入操作票------------------------------------------- 3715、真空泵启动操作票---------------------------------------------- 3916、汽动给水泵启动操作票---------------------------------------- 4117、汽动给水泵启动操作票---------------------------------------- 44单位:_____________ 编号:__________徐塘发电有限责任公司危险点控制措施操作任务:号机组冷态启动操作票编号:热力机械操作票单位:_____________ 编号:__________(注:√表示已执行。

机组冷态启动操作票

机组冷态启动操作票

机组冷态启动操作票一、锅炉点火前的准备:二、锅炉点火三、汽机冲转四、机组并列、带负荷注意事项:1、冲转期间,从主汽阀控制切换到调节阀控制之前,核实蒸汽室内壁温度至少要等于或高于主蒸汽压力相应的饱和温度,以防蒸汽室内壁结露。

2、II级旁路后汽温≥160℃时,检查II级旁路减温水自动投入,I级旁路后汽温≥340℃时,检查I级旁路减温水自动投入。

2、转速升至2300r/min时,按“保持”健,2300r/min处暖机30min(只限安装后第一次启动)3、锅炉以0.08MPa/min的升压率,主汽温以1.78℃/min升温率,再热蒸汽以2.19℃/min的升温率,负荷以0.7MW/min,最大为0.75MW/min的升负荷率,按照冷态启动曲线进行。

4、负荷在10~100%之间,允许最大背压为18.63Kpa(绝对压力)。

主、再热蒸汽温度升降率最大不超过3℃/min。

5、蒸汽室内深、浅孔热电偶最大温差不应超过83.3℃6、冷态启动时,第一级室金属温度,与预测并网(5%负荷)时第一级后蒸汽温度之差≯139℃,最大不超过222℃。

7、冷态启动时,主蒸汽至少有55.5℃过热度,而总的温度不大于427℃,冲转时主蒸汽温度与再热蒸汽温差不允许大于83.3℃,主蒸汽温度、再热温度的两侧之差均≯13.9℃。

8、机组要做超速试验,应在10%负荷至少稳定运行4小时后,方可减负荷至0,解列发电机做超速试验。

①OPC超速试验,转速升至103%(3090r/min)时,OPC动作,高、中压调门、各抽汽逆止门、高排逆止门关闭,当转速下降,延时开调节门,维持转速3000r/min。

②机械超速试验应进行两次,且两次动作转速不超过18r/min。

超速试验后,机组重新“挂闸”升速至3000r/min,尽快升至13.5MW(10%)负荷。

③转速在3000r/min以上的时间不超过15分钟。

9、若在汽机挂闸前锅炉需要投粉时,事先要联系热工解除机、炉联锁保护,且在汽机挂闸后及时恢复。

机组启动操作票(冷态)

机组启动操作票(冷态)

机组启动操作票(冷态)# 机组年月日机组启停操作票使用说明1.每次机组启动、停机,要求值长、主值操作员要认真填写本操作票,并签名备查;2.每个阶段的工作由机组值班员执行,执行一项打“√”,机组点火前的状态必须确认执行完毕,否则注明原因,接班值具备条件后确认执行;3.启停过程中,有些操作的先后次序可能会有变化,对于这些操作,本操作票不作严格的次序规定,值班员应根据当时机组的运行情况进行操作;但要求整个启停操作的完整性,所有操作项目都要打“√”;4.汽轮机启动状态规定:1)冷态启动:高压内缸调节级金属温度或中压缸第一级叶片持环温度小于204℃。

2)温态启动:高压内缸调节级金属温度或中压缸第一级叶片持环温度在204℃~350℃之间。

3)热态启动:高压内缸调节级金属温度或中压缸第一级叶片持环温度在350℃~450℃之间。

4)极热态启动:高压内缸调节级金属温度或中压缸第一级叶片持环温度高于450℃。

机组启动操作票执行签名值别值长主值主要参数记录:表1. 汽轮机冲转前主要参数(值班员):主蒸汽压力MPa 调节级金属温度℃主汽温度A/B ℃高压缸上/下缸温度℃再热汽压力MPa 中压压缸上/下缸温度℃再热汽温A/B ℃大轴偏心值mm 凝汽器真空kPa 汽缸膨胀mm 表2. 启动过程水汽品质见附表机组启动操作票(主值)开始操作时间:年月日时分完成时间月日时分操作任务 # 机组冷态启动操作票√序号操作项目执行人备注1.检查机组具备启动条件,无影响机组启动的检修工作。

2.检查#1高备变、主变、厂高变运行正常。

3.检查高压厂用6KV系统、低压厂用380V PC及MCC系统运行正常。

4.UPS系统及DC110V、DC220V系统运行正常。

5.检查关闭锅炉侧放水门、疏水门、空气门。

6.相关辅机电源已送电。

7.检查柴油机组处于自动备用状态。

8.检查定冷水系统投运,入口水温不低于40℃(否则投入蒸汽加热)。

9.测量号发电机定子(通水)绝缘。

机组冷态启动操作票(带旁路高中压缸联合启动 合并2016)

机组冷态启动操作票(带旁路高中压缸联合启动 合并2016)
68.
烫伤
操作高温、高压管道阀,要做好防护工作,与高温物体要保持一定距离,防止烫伤。
69.
坠落
操作高空阀门时,应做好防坠落安全措施,系好安全带,登高操作时,有专人监护
70.
滑跌
操作时要及时清理地面积油、积水,防止滑跌。
71.
噪音影响健康
就地人员佩带防噪音耳塞。
72.
73.
74.
75.
76.
77.
78.
1)启泵前出口门先打开3~5扣;
2)启泵后出口门仍打不开,紧急停泵处理。
23.
凝结泵启动后因为排空气不净造成管道振动。
启泵前先用凝补水对凝结水管道排空气。
24.
投入除氧器加热时操作不当造成除氧器振动。
1)投入除氧器加热前应充分疏水,同时邻机或启动炉注意调整厂用汽压力,防止厂用汽压力大幅度波动;
2)除氧器加热蒸汽压力应缓慢提升,压力不能超过0.15MPa;
2
检查、确认机组临时设施拆除、原设施恢复。设备标示牌齐全、管道介质流向正确。
3
检查、确认厂房照明充足、良好。
4
检查、确认通讯设施良好。
5
检查、确认常规消防系统工作正常。
6
检查、确认特殊消防系统工作正常。
7
检查、确认各表计齐全、完好,仪表及保护电源已送电。
8
检查、确认各控制系统工作正常。
9
对所有设备测绝缘送电。
高排压力高
严密监视高排压力,保证机组并网前高排压力低于0.828Mpa。
58.
低压缸排汽温度大于79度
检查低压缸喷水装置是否正常。
59.
汽轮机轴振、瓦温等参数达到报警
立即停止各项操作,密切监视各参数,分析原因,达到跳闸值,保护未动作时,立即手动打闸停机处理。

余热发电锅炉启动操作票

余热发电锅炉启动操作票

余热发电锅炉启动操作票(冷态)(一)启动前的检查工作:①各阀门应处的位置:蒸汽系统:主汽门关闭,对空排汽门开启,过热器疏水門开启。

给水系统:给水门开启,省煤器入口水门开启,旁路门关闭。

各集箱放水门,排污门关闭。

蒸汽,炉水取样一次门,锅炉加药门开启。

锅炉过热器空气阀开启,水位报警器平衡容器门处于工作状态。

安全阀处于完好状态。

给水压力表锅炉饱和蒸汽压力表,过热器压力表门开启,锅炉水位计,低读水位计处于工作状态。

②关闭炉墙各人孔门,检查孔③检查疏水箱的水位,保证锅炉有运行足够的水量④检查锅炉各辅机(水泵,螺旋输送机等)是否良好。

(二)升温前的准备工作(锅炉上水)①启动给水泵,泵运行稳定后,逐步开大出水阀和给水调节阀。

从省煤器向汽包加水速度应尽量慢。

防止管道或汽包有水沫产生。

(汽包水位到最低时停给水泵)②检查汽包,集箱上各孔的阀门,法兰,堵头是否有漏水现象。

当发现漏水时,应停止给水,及时处理。

③给水泵上水前应该对给水进行化验。

(三)锅炉启动①确认锅炉启动准备工作已完成②水回路稳定后,打开烟道进,出口风门,汽包开始升温升压。

③SP炉投入振打装置。

④汽包内水质工况缓慢升温,,升温速度将根据汽包压力要求控制2-3℃∕min。

⑤汽包压力升到0.2MP后,关闭锅筒空气阀,对底部各集箱排污一次,均匀各受热面温度,加强水循环。

打开电动主气门的旁路门和主蒸汽管道疏水门。

⑥汽包压力升到0.3-0.4Mpa后要进行冲洗校队水表。

⑦汽包压力升到0.3-0.4Mpa时,进行炉水取样化验。

⑧长期停炉或锅炉大修后应对人孔,手孔等进行螺丝热紧工作。

并进行热工仪表管路冲洗,并对受压元件进行一次检查。

⑨锅炉连续升温升压后,汽包压力为1.0-1.1mpa进行以下工作:1.保持汽包为低水位2.再次冲洗汽包水位计⑩通知汽轮机工做好准备⑾通过操作主蒸汽紧急排气阀(分气缸上)保持主蒸汽压力。

(四)锅炉运行。

1.通过给水电动执行机构对汽包水位进行调节,使汽包保持在低水位下运行。

机组冷态启动操作票

机组冷态启动操作票

热机操作票编号:操作任务#1机组冷态启动操作操作时间:日时分结束时间:日时分执行人序号操作内容一机组启动前准备工作(一)发电机启动前准备工作1确认所有工作已完毕,有关工作票收回并终结,并详细检查发变组一次系统各回路完整、良好、清洁,有关临时安全措施已拆除,安全遮栏已恢复。

2测量发电机定、转子的绝缘电阻合格。

3确认发变组一次回路所有的试验完成、合格,并有检修试验人员的书面交底。

4确认机组直流系统运行正常,电压在规程规定范围内。

5确认机组保安电源、UPS电源系统运行正常。

6确认发变组有关保护装置及自动装置正常投运,保护联动试验合格。

并投运必要的保护压板和自动装置。

7确认主变220kV开关、发电机灭磁开关、6kV工作进线开关联锁试验合格,遥控正常。

8检查#01启动变运行正常,无异常报警,6kV母线电压正常。

9检查各380VPC、MCC运行方式正常及各厂用低压变压器运行正常。

10确认发电机励磁系统各设备正常,冷却风机投运正常。

11检查发电机中性点柜完好,符合投运条件。

12检查发电机油、氢、水监视柜投入,运行正常。

13投入发电机封闭母线微正压充气装置运行,并调整气压至正常 1.5-2.5Kpa。

14检查发电机大轴接地碳刷已放上且接触良好。

15检查发电机滑环清洁,碳刷接触良好,在刷握内能上下自由移动而不左右晃动。

16检查发电机机端TV、AVR专用TV、匝间保护专用TV均正常并符合投运条件。

17根据变压器投运前的检查,全面检查主变、高压厂变符合投运条件。

(二)汽机启动前准备工作1接值长令,做好#1机汽轮机冷态滑参数启动准备。

2确认#1机组所有检修工作结束,工作票收回,现场清理干净。

3检查汽机各系统,作好机组启动前的准备工作。

4将各系统阀门操作到启动前状态。

5检查DCS、TSI、ETS、DEH控制系统正常,CRT画面上各系统设备及阀门状态正常,开关状态及联锁,参数指示正常。

DEH主、副路电源已送,状态正常。

6检查热工联锁及试验合格且投入运行,热工信号及声光报警正常。

机组冷态启动操作票

机组冷态启动操作票
28
当除氧器水质Fe<200ppb后,开启A/B前置泵进出口门、锅炉给水电动门、给水调节门开至10%左右,开启给水管道水侧沿程空气门,向给水管道及高加水侧注水。
29
检查给水系统正常,给水温度达120℃,启动前置泵,检查前置泵电流A,出口压力mpa;泵振动、声音正常;根据出口压力就地逐渐开启给水泵出口电动门,锅炉以10%BMCR(190t/h)左右的流量上水,投入给水AVT(除氧)运行方式(锅炉给水与锅炉金属温度的温差控制不超过111℃,若上水时汽水分离器金属温度小于38℃且给水温度较高,锅炉上水速率应尽可能小)。分离器见水后关闭省煤器出口排空气阀。
8
按照系统检查卡检查闭式水系统正常,启动闭式泵运行,检查运行泵电流A,出口母管压力Mpa,轴承温度、振动正常;备用闭式泵联动试验正常投入备用。
9
启动#等离子载体风机运行,备用等离子载体风机联动试验正常投入备用。联系热工强制等离子投用条件,试投等离子正常。
10
检查润滑油系统运行正常,启动主机润滑油泵,检查主机润滑油泵电流A,出口油压mpa;泵振动、声音及各轴承回油正常。
30
待启动分离器有水位且HV1202A调节门开度在80%时,稳定2分钟后,调整给水泵再循环门逐渐加大给水量至30%BMCR(574 t/h左右),控制启动分离器水位在2~4m左右,将启动分离器水位控制投自动。
31
根据需要启动另一台前置泵锅炉进行冷态冲洗,当启动分离器出口水质Fe>500ppb时将水排至机组排水槽,Fe<500ppb时将分离器出口的清洗水通过锅炉疏水泵导入凝汽器,投入凝结水精处理装置运行,机组进行循环冲洗。当省煤器ቤተ መጻሕፍቲ ባይዱ口水质Fe<50ppb、启动分离器出口水质Fe<100ppb时,锅炉清洗合格,可以进行点火程序。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
4
随着机组负荷的减少,注意调整除氧器、汽包、凝汽器水位以及均压箱压力;
5
当汽轮机荷小于3.5MW或后缸温度大于80℃后开启后缸喷水,打开全部本体疏水至疏水膨胀箱手动阀.
6
在汽轮机减负荷过程中,当主汽压力上升而温度下降引起过热度下降时应加快降负荷速度,维持主汽压力及过热度在允许范围内;
7
在汽轮机减负荷过程中,当主汽门前温度小于250℃或过热度小于50℃时应立即快速减负荷至发电机解列;
余热发机组冷态启动操作票
年月日编号:
操作开始时间:时分操作结束时间:时分
值班长:监护人:操作人:
序号
操作内容
执行情况
执行
时间
1
起动前,检查油系统:1、油箱油位在-50~50mm,液位计浮筒动作灵活,油系统无漏油现象。2、油箱及冷油器的放油门关闭严密。3、电动油泵进出口阀门开启
2
起动低压油泵,检查润滑油压及轴承油流量,油箱油位正常,投入盘车装置
23
当汽机负荷大于3.5MW,关闭本体上所有对本扩的疏水门,且排汽温度小于80℃时,关闭后缸喷水阀;
24
加满负荷后,对机、炉范围内的系统,设备进行全面检查,将启动情况作好记录
25
26
27
28
执行结果有无异常
注:已执行打“√”,未执时间:时分操作结束时间:时分
7
锅炉在升温、升压过程中应注意维持除氧器、AQC、SP炉汽包水位
8
起动高压电动油泵,进行保安装置动作试验:将各保安装置挂闸,,分别开启主汽门,调节汽门,使各保安装置动作,检查主汽门,高邢汽阀是否迅速关闭。检查合格后,将保保安装置重新挂闸,启动阀手轮关到底。检查主汽门是否关严,电调复位。试验完成各设备停机。
12
起动高压油泵,油压大于1.0Mpa,冷油器出口油温不低于40℃。投入盘车装置
13
投入轴封冷却器,启动一台轴封风机,开启其入口手动门。
14
向轴封供汽,均压箱压力范围:23—27Kpa温度在150℃以上。
15
关闭真空破坏阀.启动一台射水泵运行,并投入备用泵联锁,机组开始抽真空,检查射水箱水位并补水至正常水位;起动前真空应达到-84Kpa。
7
开启AQC,SP过热器集箱对空排汽阀,维持锅炉的升温升压率,控制好高压系统的升温、升压温率,汽包升温率<5℃/min、升压率<0.3MPa/min,以保证上下壁温差不致过大。
8
当汽包压力达到0.1-0.2Mpa时,对汽包的水位计及压力表管进行冲洗,当过热器压力达至0.2Mpa时,可关闭过热器进出口管道的疏水;
2
汽水系统检查:1、主蒸汽管路上的电动隔离阀进行手动和电动开关试验2、主蒸汽管路上的隔离阀、主汽门、逆止门、安全门关闭,直接疏水门;开启汽缸上的本体疏水门3、汽封管路通向轴封冷却器的蒸汽门开启,轴封冷却器疏水门开启4、冷油器进水门关闭,出水门开启。
3
联系窑中控、化水、电气等专业做好启动前准备;
4
启动除盐水泵向除氧器补水并启动除氧循环泵抽气除氧,水位补至1.25~1.5m左右,启动给水泵向AQC、SP炉汽包上水,并排汽,AQC炉汽包水位上升至-75㎜,SP炉汽包水位上至-75㎜;
3
汽水系统检查:1、主蒸汽管路上的电动隔离阀进行手动和电动开关试验2、主蒸汽管路上的自动主汽阀、并汽阀、紧急放汽阀、安全阀关闭,直接疏水阀;开启汽缸上的本体疏水门3、汽封管路通向轴封冷却器的蒸汽门开启,轴封冷却器疏水门开启4、冷油器进水门关闭,出水门开启。
4
联系窑中控、化水、电气等专业做好启动前准备;
9
当主汽管路温度高于饱和温度后,开启均压箱供汽门,对均压箱进行暖管(开启均压箱至凝汽器疏水阀);
10
将凝汽器补水至600~750㎜,轮流试开两台凝结水泵,联动装置试验后,运行一台凝结水泵,检查出口母管压力正常,再循环阀投入正常,投入备用泵联锁;
11
启动循环水泵向凝汽器充水排空气,检查冷却塔回水阀在全开位置,水温超29℃顺序启动冷却塔风机
21
汽机定速3000r/min,全面检查正常后,即可并网,查励磁系统正常,进行启励操作,查励磁电流、电压、发电机机端电压、3uo等正常,通过增减励磁调整发电机机端电压与电网电压一至.投入同期装置,当同期表指接近同期指示线的时候合上同期开关;
22
汽机并网后,按负荷曲线升负荷,升负荷过程中及时调整无功出力,同时及时联系窑中控人员开烟气进口阀,维持机侧主汽压力,及时调-整AQC、SP汽包、除氧水箱、凝汽器水位,及时调均压箱压力及发电机风温(投发电机空冷器运行);
26
机组转速升至2950rpm以上,查主油泵出口压力正常,停运高压启动油泵并投入高压油泵联锁。
27
汽机定速3000r/min,全面检查正常后,即可并网,查励磁系统正常,进行启励操作,查励磁电流、电压、发电机机端电压、3uo等正常,通过增减励磁调整发电机机端电压与电网电压一至.投入同期装置,当同期表指接近同期指示线的时候合上同期开关;
16
当真空<-84Kpa,汽温:285℃、汽压1.05Mpa等参数达到冲转条件后,记录以下数据:
主汽温度℃,主汽压力Mpa,真空值Kpa
轴向位移㎜,胀差㎜,盘车电流A,
高压内缸上/下温度/℃,
油箱油位mm
17
汽轮机就地挂闸,505控制器进行复位(RESET)程序,全开启动阀及自动主汽门,505发出运行(RUN)指令.505控制器输入给定转速3000转;
18
机组升速过程中,检查当转速>15rpm后盘车退出,(并将盘车手柄推向发电机侧,倾听盘齿轮有无异音),大于600rpm或排汽温度高于80℃时投入后缸喷水;
19
汽轮机过临界.记录过临界转速及振动最大值
20
机组转速升至2950rpm以上,查主油泵出口压力正常,停运启动油泵,转速升至2980rpm,停运交流油泵;
5
启动软化水泵向除氧器补水并启动除氧循环泵抽气除氧,水位补至1.5~2.0m左右,启动给水泵向AQC、SP炉汽包上水,并排汽,AQC炉汽包水位上升至-300㎜,SP炉汽包水位上至-350㎜;
6
联系窑中控人员全开AQC、SP出口烟气阀,开启进口烟气阀20%左右,根据锅炉水位,压力及温度变化情况缓慢调整进口阀开度.烟气进口阀全开后方可关闭旁路烟气阀.
23
暖机过程中应注意倾听汽机内部及各轴瓦有无异音,如应停止启动,注意调整润滑油温度;
24
低速暖机后,机组以100rpm的升速率升速至1200rpm/min;中速暖机80min;记录以下数据
主汽温度℃,主汽压力Mpa,轴向位移㎜,胀差㎜,高压内缸上/下温度/℃,外缸上/下温度/℃,
25
中速暧机后,以500rpm的升速率升到2500rpm/min.暧机10min.记录过临界转速及振动最大值
8
当机组的负荷减少到150kw,解列发电机,确认发电机解列后进行逆变,检查励磁电流、电压,发电机机端电压到零;
9
在控制室或就地进行汽机打闸,检查主汽门、调门关闭;
10
关闭电动主汽阀,并开启电动主汽阀后疏水手动阀;
11
解除射水泵联锁,停射水泵运行,关闭射水箱补水手动门;
12
当AQC、SP炉汽包的水位达到正常水位到高水位之间时,停止向汽包上水,关闭给水调节门,并打开SP炉省煤器再循环门,汽包不再上水时可停运给水泵;
11
锅炉在升温、升压过程中应注意维持除氧器、AQC、SP炉汽包水位
12
起动高压电动油泵,进行保安装置动作试验:使各保安装置动作,检查主汽门,调节汽阀是否迅速关闭。检查合格后,将保安装置重新挂闸,启动阀手轮关到底。检查主汽门是否关严,电调复位。试验完成各设备停机。
13
当主汽管路温度高于饱和温度后,开启均压箱供汽门,对均压箱进行暖管(开启均压箱至凝汽器疏水阀);
5
联系窑中控人员全开AQC、SP出口烟气阀,开启进口烟气阀20%左右,根据锅炉水位,压力及温度变化情况缓慢调整进口阀开度.烟气进口阀全开后方可关闭旁路烟气阀.
6
全开蒸汽管道排大气疏水门,当压力升到0.6Mpa时, AQC(SP)炉主汽集箱出口蒸汽温度高于其饱和温度时,打开AQC(SP)主汽集箱出口电动门,暖管到电动隔离门前,温升不超开5℃/min,暖管20-30min,当隔离阀前汽温达到130-150℃,低压暖管结束.
14
进口烟气阀全关后,应观察是否还有漏烟气.注意防止汽包压力过高;
15
机组过临界时,记录机组的振动值;临界转速r/min,最大振动值um,最大振动值轴瓦瓦
16
汽机转速降至600rpm以下且排气温度小于80℃时,关闭后缸喷水阀,降至50rpm以下是开启真空破坏阀;
17
真空到零后,关闭高、低压轴封供汽手动门,停运轴封冷却器风机.炉侧主汽电动隔离门全关后,开启机侧电动主汽门前疏水阀;
14
将凝汽器补水至600~750㎜,轮流试开两台凝结水泵,联动装置试验后,运行一台凝结水泵,检查出口母管压力正常,再循环阀投入正常,投入备用泵联锁;
15
关闭真空破坏阀.启动一台射水泵运行,并投入备用泵联锁,机组开始抽真空,检查射水箱水位并补水至正常水位;起动前真空应达到-65~-85Kpa。
16
启动循环水泵向凝汽器充水排空气,检查冷却塔上水阀在全开位置,水温超29℃冷却塔上水阀启动冷却塔风机
转子静止1小时后,排汽缸温度低于50℃时,可停运循环水泵;
轴向位移㎜,胀差㎜,盘车电流A,
高压内缸上/下温度/℃,油箱油位mm
20
就地挂闸,505控制器进行复位(RESET)程序,就地全开启动阀后全开自动主汽阀,505发出运行(RUN)指令.在505控制器上输入给定转速;
21
汽机以100rpm的速率升速到500rpm,低速暖机30min;
22
机组升速过程中,检查当转速>15rpm后盘车应自动退出(若不能自动退出应拍停退出),大于600rpm或排汽温度高于80℃时投入后缸喷水;
相关文档
最新文档
