RS-232光电隔离方案
隔离232方案选择
（1）传统方法，使用光耦TLP521
注意：VCC为5V电源，是由变压器的另一组绕线整流、滤波、稳压产生+5V。
使用光耦6N137
（2）使用ADuM公司的信号隔离芯片ADUM1201
采用ADUM1201实现3.3V控制系统与5V供电的RS-232收发器的隔离通信
注意：需要一个+5V隔离电源，可以由DCDC产生，也可由变压器的另一组绕线整流、滤波、稳压产生+5V。
（3）使用ADuM公司的带DCDC信号隔离芯片ADUM5241
其内部集成一个5V-5V的内部DC/DC隔离电源，当VDD1输入一个5V的外接电源时，VISO会输出一个+5V/10mA的电压。
可以为后端的RS-232收发器供电；但当前端输入3.3V电压的时候，内部DC/DC隔离电源则不工作，后端的VISO需另外接电源供电。
（3）使用ADuM公司的带232隔离芯片ADuM3251
图中采用三极管加上拉电阻升压的方法将 3.3V的输入信号拉升到5V，输入到ADuM3251E的Tin引脚，而ADuM3251E的Rout引脚5V输出信号经电阻分压，转换成3.3V 信号输入到以3.3V电源工作的控制器中。
需要注意的是，上拉电阻及限流电阻都会不通程度的影响数据传输速率。
ADuM3251E外围共需6个电容，2个瓷片104电容，和4个电荷泵电容，泵电容是很重要的，用来稳定RS-232的输出信号，保证足够的升压，因此推荐使用耐压16V，0.1uF 的电解电容。
RS232、RS485、CAN总线隔离方案
串行通信总线RS-232(EIA232)和RS(EIA/TIA485)规约只规定了物理层，从而信号协议允许由用户来定义，或者按照规定在物理层使用它们的其它标准来定义。
另外，CAN总线规定了物理层和数据链路层。
RS-232总线RS-232总线标准是最常见的串行通信总线标准之一，最初制定于1962年，用于计算机和调制解调器之间的通信。
它目前仍广泛用作系统间的通信链路，其简易、灵活性以及长期的成功使用决定了它的继续流行。
它适合于点对点通信，采用两根具有接地参考信号的专用非平衡的单端线可提供全双工通信。
一般在高噪声数据通信、工业/电信诊断端口等方面的应用中，都要涉及到RS232隔离。
而我们传统的RS232隔离一般要包括电源隔离和信号隔离两部分，如图5所示为我们用光电隔离（6N137）的常用方案。
图5 传统RS232隔离（光电）方案而采用磁耦数字隔离器方案，则简单方便的多，我们可以直接选用ADM3251E来替代复杂的光电隔离电路，ADM3251E内部集成了DC-DC电源隔离和信号隔离。
这样无论从体积上，还是性能上都优于传统的光电隔离。
如图6所示：RS-485总线规定RS-485标准用来驱动多达32对驱动器和接收器。
其通用性和驱动长4000 m电缆的能力使得它常用于各种应用，尤其是远距离的系统之间互连。
小型计算机系统接口(SCSI)和PROFIBUS协议都采用RS-485标准用于通信。
在RS-485通讯总线中，由于实际应用现场的环境十分复杂，往往存在着高电压、大电流的危害，所以隔离是十分必要的，同样我们RS-485的隔离也是由电源隔离与信号隔离两部分组成的。
传统的光电隔离RS-485方案如图8所示：而采用磁耦数字隔离器方案，则简单方便的多，我们可以直接选用ADM2483来替代复杂的光电隔离电路，ADM3251E内部集成了一个三通道的信号隔离器。
这样无论从体积上，还是性能上都优于传统的光电隔离。
如图9所示：CAN总线CAN总线标准，最初是为汽车应用开发的，它规定了一种2线串行通信协议，允许高达1 Mbps的数据速率、多达30个结点和40米的最大电缆长度。
RS232串口通讯隔离方案介绍
RS232 串口通讯隔离方案介绍一、RS232 接口连接器接口定义图二、采用RS-232 接口存在的问题1.传输距离短，传输速率低RS232 总线受电容允许值的约束，使用时传输距离一般不要超过15 米（线路条件好也不要超过几十米）。
最高传输速率20Kbps。
2.有电平偏移RS232 总线标准，要求收发双方共地，通信距离较大时，收发双方的地电位差比较大。
3.抗干扰能力差三、选择RSM232 系列隔离收发器模块原因RSM232 系列隔离收发器采用电源隔离和信号隔离，使通讯总线和控制板应完全隔离，这样不仅可以减少总线上的干扰，更能提高系统安全和可靠性。
致远电子研制的RSM232 系列隔离收发器由于其标准的波特率和良好的EMC 特性，应用简单，已被广泛应用于汽车电子、仪器、仪表、石油化工、电力监控等领域。
图2 常规隔离设计和使用RSM232P 模块应用对比RSM232 系列隔离收发器保留了传统隔离电路的设计理念，包括电源隔离、信号隔离，更重要的是具有完善的测试系统以及先进的工艺保证产品的一致性，具有防水、防震、使用寿命长等众多优点。
采用灌封工艺，能够对电路板以及电子元器件进行全面保护，使其免受潮湿、震动、过热、腐蚀以及辐射的影响，延长电子产品的寿命。
采用一体化的隔离RS232 通讯模块比分立元器件设计给客户带来的价值如表1 所示。
表1 为客户带来的价值表2 RSM232 系列隔离收发器产品型号四、RS232 串口通讯隔离方案多年以来，RS-232 接口的隔离一直采用的是传统的光耦合器隔离方案，隔离一路RS-232 接口需要两路光耦以及外部由分立元件组成的限流及驱动电路，这就导致电路板使用空间与成本的增加，额外的分立元件提高了电路的复杂性，导致设计时间的延长和电路性能的不稳定。
下图是采用光耦实现隔离功能的RS-232 接口电路：ADM3251E 是一款高速、单通道隔离RS-232 收发器，采用单电源供电。
捷瑞 2103A B C 双重防雷、光电隔离型 RS-232 RS422 485 接口转换器 使用说

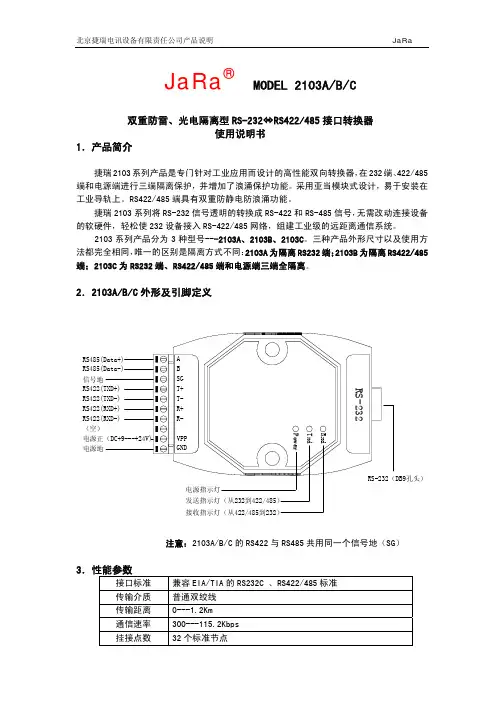

JaRa® MODEL 2103A/B/C双重防雷、光电隔离型RS-232ÙRS422/485接口转换器使用说明书1．产品简介捷瑞2103系列产品是专门针对工业应用而设计的高性能双向转换器，在232端、422/485端和电源端进行三端隔离保护，并增加了浪涌保护功能。
采用亚当模块式设计，易于安装在工业导轨上。
RS422/485端具有双重防静电防浪涌功能。
捷瑞2103系列将RS-232信号透明的转换成RS-422和RS-485信号，无需改动连接设备的软硬件，轻松使232设备接入RS-422/485网络，组建工业级的远距离通信系统。
2103系列产品分为3种型号---2103A、2103B、2103C。
三种产品外形尺寸以及使用方法都完全相同，唯一的区别是隔离方式不同：2103A为隔离RS232端；2103B为隔离RS422/485端；2103C为RS232端、RS422/485端和电源端三端全隔离。
2．2103A/B/C外形及引脚定义注意：2103A/B/C的RS422与RS485共用同一个信号地（SG）3．性能参数接口标准 兼容EIA/TIA的RS232C 、RS422/485标准传输介质 普通双绞线传输距离 0---1.2Km通信速率 300---115.2Kbps挂接点数 32个标准节点隔离电压 连续2500V 瞬间7500V 浪涌防雷 600W供电方式 在接线柱的VPP 和GND 之间接+9VDC～+24VDC直流电源 信号RS-232： RXD、TXD、GND RS-485：A、B、SG(可选)RS-422：T+、T-、R+、R-、SG(可选) 工作方式 RS-485 时为半双工，RS-422方式时全双工， 通信协议 透明流控 无须RTS/CTS 硬件流控和软件控制，智能转换（自动流控） 环境工作温度-10℃---50℃ 相对湿度5%---95%备注：2103A/B/C 的RS232信号DTR 与DSR， RTS 和CTS 已经内部短接，DCD 和RI 内部悬空未用2103A/B/C 具有RS422和RS485自动识别功能。
基于RS232通信光电隔离及云台控制器设计
基于RS232通信光电隔离及云台控制器设计作者：袁邵祎曾文胡彬来源：《科技风》2017年第06期摘要：本文介绍了一种实用简单的RS-232光电隔离通讯接口设计方法，通过光电耦合器对信号进行滤波，实现防干扰能力；并设计出一个AT89C2051单片机和PC机通讯的硬件连接电路、完整的通讯协议和软件设计流程，最后在实现在云台控制器上应用的实例。
关键词：光电隔离；通信；RS-232；云台RS-232是EIA（美国电子工业协会）在上世纪60年代设计的一种串行通讯接口标准，一直广泛应用于通讯领域[ 1 ]。
然而，面对复杂多变的电气环境，RS-232通信极不稳定，受环境干扰大；而且RS-232通信距离也不是很长。
为了提高通信的抗干扰能力，本设计在RS-232通信模块中添加光电隔离技术，实现电气隔离，对信号进行过滤处理。
本文将RS-232串行通信接口应用于云台控制器上进行实例检测应用，详细介绍如何利用MAX232串行通信接口芯片给AT89C2051单片机进行光电隔离RS-232串行接口通讯[ 2 ]。
1 设计目标本文的目标是设计一个当下实际通讯应用下开放、通用的系统，因此采用了通用通讯标准去设计方案。
本设计的目的是实现基于RS-232总线上的数据通讯与控制的系统，利用单片机对数据采集而后进行处理控制。
可采集电压、电流、脉冲等信号，即收集即将输入云台各种数据信号，送给光耦对信号进行筛选，再将信号提供给单片机，单片机根据光耦过滤的信号对外部装置发出相应指令（单片机程序设计好的），从而实现对装置的控制。
技术指标要求：（1）工作电源，输入电压5V直流±10%，电流不大于300mA。
（2）通迅接口符合RS232电平标准，波特率高达250KB。
（3）两路独立RS-232通迅，输入、输出间电路相互间隔离，两路输入端地相互间隔离，两路输出端地相互间隔离，通迅地与工作电源地相互间隔离，隔离电阻1000M欧以上。
（4）通迅端口输入端抗干扰峰值电压可达15KV。
BS232
波仕卡：RS-232/RS-485 全面解决方案
www.bo
电话：02751518045 地址：武汉关东科技园波仕电子公司(430074)
二、硬件安装
BS232 系列 RS232 光电隔离器有四种型号： BS2329 型的外形为 DB9(孔)/DB9(针)转 接盒大小、BS23225 型的外形为 DB25(针)/DB25(孔)大小。 如果将 BS2329 型 RS232 光电隔离器的孔座一端直接插在 PC 机等数据终端设备（ DTE） 的 RS232 插座（针座）上，则 BS2329 型的另外一端（针座）相当于一个新的光电隔离的 RS232 口。 如果将 BS2329 型 RS232 光电隔离器的针座一端直接插在 MODEM 等数据通信设备 （DCE） 的 RS232 插座（孔座）上，则 BS2329 型的另外一端（孔座）相当于一个新的光电隔离的 RS232 口。 注意：BS2329、BS23225 型只隔离并且只传送 RS232 的收、发、地。 BS232B9 型 RS232 光电隔离器（DB9 针/DB9 孔转接盒大小）不仅隔离 RS232 的收、发、 地，而且还隔离 RTS 和 CTS。如果要隔离 DTR 和 DSR，或者其他信号可以特别声明。 BS232C9 型 RS232 光电隔离器（DB9 针/DB9 孔转接盒大小）不仅隔离 RS232 的收、发、 地，而且还隔离 RTS 和 CTS、DTR 和 DSR。将 BS232C9 的 DB9 孔座直接外插 PC 机的 RS232 串行口(DB9 针座)，则 BS232C9 的另外一端(DB9 针座)为新的光电隔离后的 RS232 串行口。 BS232C25 型光电隔离器功能同 BS232C9，只是外形为 DB25 针/DB25 孔转接盒大小。 附：PC 机 RS232 串行口的 DB25 芯与 DB9 芯连接器引脚分配如下： DB9 DB25 定义 1 8 DCD 2 3 RXD 3 2 TXD 4 20 DTR 5 7 GND 6 6 DSR 7 4 RTS 8 5 CTS 9 22 RI
RS232九线串行口光电隔离器UT-2112说明书
四、连接器和信号EIARS-232C CCITT V.242378RTS CTS 14DCD DTR 6DSR 5GND RS-232TO DTE DB-9/9符合、的标准。
、脚是数据发送与接收：、引脚是与；、引脚是和；引脚是；引脚是。
接口（）：连接器：使用孔型连接器信号：内部信号线均是独立的，九组线路完全隔离。
1UT-2112RS-232RS-232TO DTE TO DCE PC DTE MODEM DCE DTE DCE RS-232DTE RS-232UT-2112UT-2112TO DTE TO DCE UNIX RS-232MODEM 、连接方法可以串接于原来系列的联接线和设备的接口之间，在任何一端均可，注意和的方向。
一般而言，、多用户属于设备，、终端属于设备、但也不一定。
真正判断设备是或设备，还应该从该设备的接口的信号线来入手。
所以，如果两个设备（如终端和多用户卡）使用交叉的电缆相联，在使用时，不论插在哪一侧，都应将的一侧接设备，将的一侧接电缆。
等各种多用户系统保护种类多用户终端与主机保护程控交换机、计费终端、话务台保护卫星接收机保护多用户卡不共地的设备间的提款机保护、路由器五、应用领域：UT-2112三、连接器和信号：RS-232CDTE 端引脚分配RS-232CDCE 端引脚分配DTR GNDD SR RTS CTS RI保护地数据终端准备信号地数据装置准备请求发送清除发送响铃指示发送数据接收数据SOUT (TXD)SIN (RXD)DB9(PIN)孔型123456789RS-232C 接口信号SIN (RXD)SOUT (TXD)DTR GNDD SR RTS CTS RI保护地接收数据发送数据数据终端准备信号地数据装置准备请求发送清除发送响铃指示DB9(PIN)针型123456789RS-232C 接口信号1UT-2112Rs232RS-232,DB-9/DB-9/、硬件安装及应用：安装串口光电隔离接口转换器前请先仔细阅读产品说明书，将产品所配的通信电缆接入接口端，电源变换器接入插口本产品采用通用连接器为输入输出接口。
RSM232P隔离全功能RS-232收发器说明书
——————————————概述 RSM232P 隔离全功能RS-232收发器是一款具备电源隔离、电气隔离的全功能RS-232收发器，使用RSM232P 可以提高系统稳定性、简化电路设计。
电路完全符合EIA/TIA-232E 和ITU-T V .28规格，采用3.3V 或5V 电源供电，具有2500VDC 的隔离电压，波特率可高达115200bps 。
——————————————产品特性 ◆ 具有DC 隔离功能；◆ 满足EIA/TIA-232-F 标准； ◆ 满载最小数据速率120Kbps ； ◆ 热保护；◆ 电磁辐射EME 低； ◆ 电磁抗干扰EMS 高；◆ 直接使用，无需外加任何组件； ◆ 3.17~5.25V 超宽工作电压范围。
RSM232P隔离全功能RS-232收发器————————————————————————————————典型应用DTR RI VCC6RIN 7VCC 1GND 2DTRN 318DTR 19RI 20IGND 21RSM232PMCU集成电源隔离和信号隔离2500VDC 隔离电压IGND CTS DTR ESD 广州致远电子股份有限公司修订历史目录1. 引脚信息 (1)1.1 RSM232P引脚信息 (1)2. RSM232P特性参数 (2)2.1 极限参数（室温） (2)2.2 一般特性 (2)2.3 电气特性 (2)2.4 电气参数 (2)2.5 绝缘特性 (3)3. 机械尺寸 (4)4. 电路连接 (5)4.1 RSM232P电路连接 (5)5. 声明 (6)1. 引脚信息1.1 RSM232P 引脚信息● 产品实物图图 1.1 RSM232P 实物图产品尺寸：长(L)×宽(W)×高(H)，31.80×20.30×11.50mm 。
● 引脚分布图 1.2 RSM232P 引脚封装（底视图）● 引脚定义表 1.1 RSM232P 引脚定义2. RSM232P 特性参数2.1 极限参数（室温）2.2 一般特性2.3 电气特性2.4 电气参数电流(m A )数据速率（Kbps ）12345图 2.1 串行接口（单信道）输入电流与数据速率对应关系110100电流(m A )数据速率（Kbps ）1020304050601000图 2.2 数据速率与电源输入电流对应关系2.5 绝缘特性RSM232P 绝缘特性测试，温度：+25℃，各电压下的耐压测试时间为1分钟，测试曲线如图 2.3所示：图 2.3 绝缘特性曲线图3. 机械尺寸使用安装RSM232P芯片时，请参考图3.1所提供的机械尺寸，图中规定了产品的长、宽、高，以及部分机械结构。
rs232隔离芯片
rs232隔离芯片RS232隔离芯片是一种常用的串行通讯接口芯片，用于将电路隔离，保护通讯设备，提高系统的可靠性和稳定性。
下面将详细介绍RS232隔离芯片的原理、特点和应用。
一、RS232隔离芯片的原理RS232隔离芯片是通过内部的光耦隔离器来实现信号的隔离。
它将串口的发送和接收线路分别与两个光耦隔离器相连，通过光耦隔离器实现信号的隔离。
当发送方发送信号时，光电耦隔离器将电信号转换为光信号通过光耦隔离器传送给接收方；当接收方接收到光信号后，光电耦隔离器将光信号转换为电信号，经过隔离芯片再转发给接收线路。
二、RS232隔离芯片的特点1. 隔离性能好：采用光耦隔离技术，能有效隔离串口设备之间的电气噪声，防止传递模拟信号的干扰。
2. 信号传输稳定：隔离芯片内部提供了对信号进行放大、校正和滤波等处理的电路，能够保证传输信号的稳定性和可靠性。
3. 通信速率高：支持常见的串行通信速率，能够满足多个应用场景下的数据传输需求。
4. 兼容性强：支持RS232标准协议，与各类串行设备兼容性好，适用于广泛的应用领域。
三、RS232隔离芯片的应用1. 工业自动化：在工业自动化控制系统中，RS232隔离芯片可以用于串行设备的数据传输和通信，保证数据的安全可靠。
2. 电力系统：在电力系统监测和控制中，RS232隔离芯片可用于串口设备与计算机之间的通信，实时监测电力设备的状态。
3. 通信设备：在通信设备中，RS232隔离芯片可以用于串行口和网口之间的数据传输，有效地解决了传输过程中的干扰问题。
4. 医疗设备：在医疗设备中，RS232隔离芯片可以用于医疗仪器与计算机之间的数据传输，保证数据的准确性和可靠性。
总结：RS232隔离芯片是一种常用的串行通讯接口芯片，通过光耦隔离器实现信号的隔离，具有隔离性能好、信号传输稳定、通信速率高和兼容性强等特点。
在工业自动化、电力系统、通信设备和医疗设备等领域有着广泛的应用。
RS232RS485RS422光电隔离转换器使用手册
RS232/RS485/RS422光电隔离转换器使用手册一、概述本转换器是一种多功能RS-232/RS485/RS422接口转换器。
该产品配有外接电源，光隔2KV以上。
具有体积小、传输距离远、速率高、性能稳定等特性。
可广泛应用于工业自动化控制系统、一卡通、门禁系统、停车场系统、自助银行系统、公司员工出勤系统、公路收费站系统等。
是一种性能价格比优良的数据接口转换产品。
内部无需开关设置，可支持32个节点/128个节点型号选择。
二、性能参数1、RS485/422端外接9V/350mA电源。
光电隔离2KV。
RS232开关电源隔离供电。
2、工作方式为同步双工传输。
3、传输介质需采用屏蔽双绞线，线径要求在0.75mm以上.4、传输速率为0-115200bps5、传输距离为1500m(100Kbps时)6、可支持32个节点或128个节点7、工作环境为-20℃到70℃,相对湿度为5%到95%.8、外形尺寸115mmX55mmX23mm三、图形四、连线示意图1、RS485两线连接：图二2、RS-422四线连接：图三五、安装和应用本产品采用DB-9通用输入头并配DB-9至DB-9交叉连接线，方便与电脑RS-232口连接。
输出配连接、拆卸方便的接线柱。
本转换器支持：1、点到点；一点对多点的半双工两线通信模式(485模式) ，见图二2、点到点；一点对多点的全双工四线通信模式(422模式) ，见图三注意：在半双工接线时，为了防止信号的反射干扰，需在线路的终端接一个120欧的匹配电阻。
六、故障及排除RS485不能通信：1、Power LED不亮：检查电源适配器连接及供电是否正常。
2、RS485 LED不亮：A、检查电脑COM口设置是否正确。
B、检查COM口至转换器间转线是否连好。
3、RS485 LED亮但不能通信：检查485输出连线是否正确(485+；485-是否一一对应) 。
检查485输出总线是否短路。
RS422不能通信：1、Power LED不亮，检查电源适配器连接及供电是否正常。
RS232串口通讯隔离方案介绍
ADM3251E实现RS-232接口隔离的电路：
电路图对比可见，ADM3251E在电路连接、PCB使用、易用性方面
远优于光耦。性能测试结果对比，波形延迟、波形单芯片实现RS-232接口隔离，可以堪称是一个完美的
RS232串口通讯隔离方案介绍
一、RS232接口连接器接口定义图
二、采用RS-232接口存在的问题
1.传输距离短，传输速率低
RS232总线受电容允许值的约束，使用时传输距离一般不要超过15
米（线路条件好也不要超过几十米）。最高传输速率20Kbps。
2.有电平偏移
RS232总线标准，要求收发双方共地，通信距离较大时，收发双方的
化工、电力监控等领域。
图2常规隔离设计和使用RSM232P模块应用对比
RSM232系列隔离收发器保留了传统隔离电路的设计理念，包括电源
隔离、信号隔离，更重要的是具有完善的测试系统以及先进的工艺保证产品
的一致性，具有防水、防震、使用寿命长等众多优点。采用灌封工艺，能够
对电路板以及电子元器件进行全面保护，使其免受潮湿、震动、过热、腐蚀
动电路，这就导致电路板使用空间与成本的增加，额外的分立元件提高了电
路的复杂性，导致设计时间的延长和电路性能的不稳定。下图是采用光耦实
现隔离功能的RS-232接口电路：
ADM3251E是一款高速、单通道隔离RS-232收发器，采用单电源供
电。这款器件非常适于工作在苛刻的电气环境，或频繁插拔RS-232电缆的环
地电位差比较大。
3.抗干扰能力差
三、选择RSM232系列隔离收发器模块原因
RSM232系列隔离收发器采用电源隔离和信号隔离，使通讯总线和控
金升阳MORNSUN隔离型单路RS-232典型应用方案
金升阳MORNSUN隔离型单路RS-232典型应用方案简介金升阳MORNSUN是一家专注于电源模块和智能电源技术的高科技企业。
其中隔离型单路RS-232模块是一项重要的设计产品。
本文主要介绍该模块的典型应用方案。
隔离型单路RS-232模块特点•隔离电压高：3000VAC。
•RS-232接口标准、可靠。
•双恒流限流设计，保证使用过程中电流稳定。
•自带ESD保护。
•工作温度范围广泛：-40°C 至 +85°C。
以上特点使得隔离型单路RS-232模块可广泛应用于各种高精度、高要求的设备与系统中，比如工业自动化、仪器仪表、通讯设备等。
典型应用方案主要是应用于工业自动化领域中频繁通信的设备之间，这通常需要通过RS-232串口进行数据传输。
下面以智能电力仪表的通讯为例，它需要通过RS-232口与PLC进行通讯来获取数据。
电路图RS-232接口示意图RS-232接口示意图详细说明图中显示了隔离型单路RS-232模块的连接示意图。
具体的连接方式如下：•隔离型单路RS-232模块提供了两个接口：COM和GND。
•把智能电力仪表的RS-232端连接COM2， ground连接GND2。
•把PLC的RS-232端连接COM1， ground连接GND1。
通过以上连接，智能电力仪表与PLC便能够进行双向通信了。
需要注意的是，这里使用电缆连接线时，需要使用屏蔽线，能有效避免干扰。
而在另一方面，隔离型单路RS-232模块本身也具有ESD保护的功能，能够保证在使用的过程中不会因为外界原因而受到影响，能够保证通信的质量和稳定性。
结论通过实际的应用，我们可以看到金升阳MORNSUN的隔离型单路RS-232模块在工业自动化领域中有着广泛的应用。
在实现数据传输过程中，能够保证以极高精度和稳定性高的方式进行数据的传输和共享，从而给设备终端用户带来了更实用的用户体验。
最后，希望通过本文的介绍，让更多人了解到金升阳MORNSUN隔离型单路RS-232模块的特点和优势，对使用和推广该模块有所帮助。
RS-232光电隔离长线驱动器 说明书
Model FC232B-9RS-232光电隔离长线驱动器RS-232 Isolated Line Driver用户手册(本手册为补充内容,需要同FC232系列产品手册同时使用) (C)Copyright 1999 Shenzhen FUTEK Research Co.,LtdFC232系列RS-232光电隔离长线驱动器又称为长线收发器或长距离光隔转发器，它可以在光电隔离的同时将两台异步通信的RS-232设备的通信距离延长至最大12公里。
由于采用了光电隔离技术，完全隔离了两端RS-232设备的电气与地线回路，从而保护通信设备免受电源地线回路和浪涌的干扰和损坏，明显地提高了通信系统的可靠性与稳定性；同时由于改变了原来RS-232接口单端传输方式，使用了双线平衡传输，大大增加了通信距离。
在使用专用自有线路的异步RS-232点到点通信领域，都可以使用FC232来满足接口保护或延长距离的需求。
FC232系列产品有4线、6线和8线可供选择，其中4线产品可以传送一对数据信号，6线和8线的产品同时还可以传送一对或两对控制信号。
FC232体积小巧，对导线没有特殊要求，不需要外接电源，可以直接插到设备的RS-232接口，使用非常方便。
FC232系列产品已经被广泛地应用于点到点RS-232 通信，多用户终端与主机的联接，RS-232远程控制系统，程控交换机计费终端，卫星接收机，1.0 产品特点(Features)：•与FC232B其它型号兼容，可以混合使用•使串行口RS-232的通信距离延长到12公里•平衡电流传输，抗干扰能力强•采用光电隔离，防止地线回路和浪涌损坏设备•隔离电压达到3500V•支持RS-232异步通信标准•直接插入RS-232接口，使用方便•不需要外接电源•使用自备专用通信线，普通导线即可•传输速率可达57.6kbps •全双工或单工方式•体积小巧2.0 性能参数(Specifications)：接口：一端符合EIA RS-232和CCITT V.24异步协议另一端使用专用4条铜线连接器：RS-232C一侧使用DB9孔连接器；线路一侧使用DB9针连接器传输模式：异步，全双工或单工距离：12km使用24AWG导线 @ 600 bps1km使用24AWG导线 @ 38.4kbps100m使用24AWG导线 @ 57.6kbps隔离电压：3500V @1s 或 7500V脉冲速率：最高异步57.6kbps电源：从RS-232端口供电FC232B-9使用RTS或DTR供电FC232B-9NP使用TXD、RTS或DTR供电(FC232B-9NP可以由TXD单独供电)体积：6.8x3.4x1.6cm重量：40g工作环境：0 to 50 C (0% to 95% RH)3.0 应用领域(Applications)：•点对点的RS-232通信•多用户系统•远程终端•多用户终端与主机的联接• RS-232远程控制系统•程控交换机计费终端•卫星接收机•远程寻呼台系统•不共地的RS-232设备间联接4.0 应用结构图(见FC232系列产品手册)5.0 FC232B-9产品功能说明FC232B-9：RS-232C接口：DB9孔连接器(DTR与DCD短接RTS与CTS短接)长距传输线接口：使用DB9针连接器终端类型：RS-232C一侧(近端)直接接DTE设备使用传输线：使用4条铜线传输接线方法：远端两个DB9针连接器之间2接3，3接2，4接5，5接4远端DB9定义：3是T-，4是T+，2是R-，5是R+，两只产品相联时是对称的供电：由RTS，DTR之一供电，二者之一需要置高(+5到15V)传输信号：TXD和RXD双向传输FC232B-9NP：RS-232C接口：DB9孔连接器(DTR与DCD短接，RTS与CTS短接)长距传输线接口：使用DB9针连接器终端类型：RS-232C一侧(近端)直接接DTE设备使用传输线：使用4条铜线传输接线方法：远端两个DB9针连接器之间2接3，3接2，4接5，5接4远端DB9定义：3是T-，4是T+，2是R-，5是R+，两只产品相联时是对称的供电：由TXD、RTS、DTR之一供电，即使只有TXD也可以工作传输信号：TXD和RXD双向传输6.0 连接电路图6.1 FC232B-9与FC232B-9相连FC232B-9(DB-9) FC232B-9(DB-9)PIN4 T+ ---------//---------> PIN5 R+PIN3 T- ---------//---------> PIN2 R-PIN2 R- <--------//---------- PIN3 T-PIN5 R+ <--------//---------- PIN4 T+6.2 FC232B-9与FC232B(DB-25接口的)相连FC232B-9(DB-9) FC232B(DB-25)PIN4 T+ ---------//---------> PIN7 R+PIN3 T- ------- -//---------> PIN3 R-PIN2 R- <--------//---------- PIN2 T-PIN5 R+ <--------//---------- PIN20 T+✴ FC232B-9NP与 FC232B-9接线相同。
塑料光纤实现RS-232的无源高速高压隔离
塑料光纤实现RS-232的无源高速高压隔离
实现相互通信的两个RS-232 口之间的光电隔离往往选择无源RS-232 光电隔离器，但是无源的RS-232 隔离器的速率往往低于28800bps。
一般建议用户在需要28800bps 以上的场合选用有源的RS-232 光电隔离器。
有源的隔离器性能好但需要外接电源，一般是5V 直流电源。
通常的情况下，RS-232 通信的某一方或者双方无法提供5V 直流电源，用户希望能够实现高达115200bps 甚至更高的隔离并且无需电源。
现在就介绍用塑料光纤转换器OPF232 实现的RS- 232 无源高速隔离方案，实测速率最高可以达到460800bps.比传统的无源RS- 232 光电隔离器的速率提高了十多倍。
OPF232 无源RS-232 塑料光纤转换器用于实现RS-232 的塑料光纤传输、特别是只有收（RXD）、发（TXD）、地（GND）三根线的RS-232 口的无源塑料光纤传输,比如仪表的RS-232 口。
OPF232 型RS-232/光纤转换器的外形为DB-9/DB-9 转接盒大小，其中DB-9(孔座)一端直接插在计算机的DB-9 芯RS- 232 针座上、无须外接电源，使用一对塑料光纤接头。
光纤接口
Hp、Avago、Agilent 工业通讯光纤接头
电气接口
DB-9 孔RS-232
传输介质
塑料光纤，推荐PMMA 材料
尺寸、重量
DB-9/DB-9、70 克
通信方式。
rs232基础、取电、rs485到光电隔离应用全集
Rs232基础RS-232、RS-422与RS-485的简单介绍RS-232、RS-422与RS-485都是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的。
RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。
其传送距离最大约为15米，最高速率为20kb/s，并且RS-232是为点对点（即只用一对收、发设备）通讯而设计的。
所以，RS232只适合于本地通讯使用。
RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到1200米（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
由于EIA提出的建议标准都是以RS作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。
RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。
RS232接口RS232接口是1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。
该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
波士 RS-232 光电隔离器 说明书
波士电子：：RS RS--232/RS 232/RS--485正宗专业厂家 http: //电话： 地址：武汉关东科技园波士电子公司(430074) BS232BS232V V 9型 BS232BS232V9B V9B 型 BS232BS232V9C V9C 型波士RS-232光电隔离器————具有具有BS232BS232--9系列的全部性能系列的全部性能，，有源无源通用有源无源通用！！一、用途波士BS232V9系列无源有源通用RS-232光电隔离器具有BS232-9的全部性能，特点在于适应双向、单向传输以及电平极低等特殊场合，所以适应性更强！高达95%效率的波士窃电技术，不影响RS-232信号有效电平，可以延长30米以上！内置600W 抗雷击保护器!只用到RXD(收)、TXD(发)、GND 即可！二、硬件安装BS232V9系列RS-232光电隔离器有三种型号：BS232V9、BS232V9B 、BS232V9C 型，它们的外形都为DB-9(孔)/DB-9(针)转接盒大小。
BS232V9只隔离并且只传送RS-232的收、发、地。
BS232V9B 型RS-232光电隔离器（DB-9针/DB-9孔转接盒大小）不仅隔离RS-232的收、发、地，而且还隔离RTS 和CTS 。
如果要隔离DTR 和DSR ，或者其他信号可以特别声明。
BS232V9C 型RS-232光电隔离器（DB-9针/DB-9孔转接盒大小）不仅隔离RS-232的收、发、地，而且还隔离RTS 和CTS 、DTR 和DSR 。
将BS232V9的DB-9孔座直接外插PC 机的RS-232串行口(DB-9针座)，则BS232V9的另外一端(DB-9针座)为新的光电隔离后的RS-232串行口。
三、软件说明本产品均无需任何初始化设置！只用到RXD （收）、TXD （发）、GND （地）信号即可，加上独有的内部零延时自动收发转换技术，确保适合所有软件！四、性能说明BS232V9系列RS-232光电隔离器都可以无需供电工作，在某些特殊情况下，比如单向传输以及电平极低等特殊场合，可以加一个5V 电源！注意仅仅只加一个5V 电源！隔离电压2500V ，通信速率一般保证最高19200bps ，实际可达38400bps 以上。
Moxa TCC-82 4路 RS-232 隔离保护器说明书
TCC-82串列埠供電4路RS-232隔離保護器特色與優點•一分鐘之4通道4KVRMS隔離•支援外接電源（但非必要）•自動傳輸率偵測•精巧尺寸認證簡介TCC-82採用精簡的工業級包裝，可對兩個RS-232裝置之間的雙向串列通訊提供完整的電子隔離保護。
RS-232連線兩端採用光電隔離，針對閃電突波、突發高電壓短路與接地回路提供完全的保護。
內建光磁耦合器已通過測試，可耐受超過4KV rms輸入至輸出達1分鐘。
這表示TCC-82不僅符合一般串列資料通訊需求，同時還滿足工業自動化與醫療應用所需的高標準。
TCC-82除保護TxD與RxD資料線外，也保護RTS與CTS交握線，並達總數4個的隔離頻道，對RS-232應用提供完整的保護。
無需外接電源TCC-82支援連接埠供電的作業，這表示它可以直接從連接的串列裝置取得電源。
電源是從RS-232TxD、RTS或DTR線取得，無論訊號高低，免除從外部提供電源的麻煩。
但若交握線無法使用、串列纜線太長、或串列裝置為低電源裝置，則可使用外接電源。
對於外接電源，TCC-82可以使用5至12VDC轉換器或USB USB，12VDC電源線。
請注意，連線為獨立供電，因此，如果必要，一端可以依賴連接埠電源，另一端依賴外接電源。
安裝TCC-82時，建議您連接所有輸出訊號。
即使您的系統未使用這些訊號，TCC-82需從這些訊號取得電力。
如果您的應用需要完整的4KV隔離，則您應該謹慎選擇外接電源供應器。
大部份市售電源供應器在主要與次要繞組之間僅提供1500VAC隔離。
如果兩台TCC-82都使用外接電源，請務必要個別使用電源，而且各有足夠的光電隔離保護。
規格Serial InterfaceConnector DB9maleNo.of Ports2Serial Standards RS-232Baudrate50bps to921.6kbps(supports non-standard baudrates) Serial SignalsRS-232TxD,RxD,RTS,CTS,DTR,DSR,DCD,GNDPower ParametersInput Current20mA@5to12VDCInput Voltage5to12VDCNo.of Power Inputs1Overload Current Protection SupportedPower Consumption20mA@5to12VDCSource of Input Power Power input jackPhysical CharacteristicsHousing PlasticIP Rating IP30Dimensions42x80x23.6mm(1.65x3.15x0.93in)Weight60g(0.13lb)Installation DesktopEnvironmental LimitsOperating Temperature0to60°C(32to140°F)Storage Temperature(package included)-20to75°C(-4to167°F)Ambient Relative Humidity5to95%(non-condensing)Standards and CertificationsEMC EN55032/24EMI CISPR32,FCC Part15B Class BEMS IEC61000-4-2ESD:Contact:4kV;Air:8kVIEC61000-4-3RS:80MHz to1GHz:3V/mIEC61000-4-5Surge:Power:1kVIEC61000-4-6CS:150kHz to80MHz:3V/m;Signal:3V/mIEC61000-4-8PFMFEnvironmental Testing IEC60068-2-1IEC60068-2-2IEC60068-2-3Safety EN60950-1,IEC60950-1Vibration IEC60068-2-6MTBFTime959,780hrsStandards MIL-HDBK-217FWarrantyWarranty Period5yearsDetails See /tw/warrantyPackage ContentsDevice1x TCC-82isolatorCable1x USB power cord,50cmDocumentation1x quick installation guide1x warranty card尺寸訂購資訊Model Name Port Power Isolation Serial Connector TCC-82P4kV DB9配件（選購）CablesCBL-USBAP-50USB A male/2.1mm DC Jack cable,50cmConnectorsADP-RJ458P-DB9F DB9female to RJ45connectorApplicable Models:TCC-82Mini DB9F-to-TB DB9female to terminal block connectorApplicable Models:TCC-82Power AdaptersPWR-12050-WPUSJP-S2Non-locking barrel plug,12VDC,0.5A,100-240VAC,United States/Japan(US/JP)plug,0to40°Coperating temperatureApplicable Models:TCC-82PWR-12050-WPUK-S2Non-locking barrel plug,12VDC,0.5A,100-240VAC,United Kingdom(UK)plug,0to40°C operatingtemperatureApplicable Models:TCC-82PWR-12050-WPAU-S2Non-locking barrel plug,12VDC,0.5A,100-240VAC,Australia(AU)plug,0to40°C operatingtemperatureApplicable Models:TCC-82PWR-12050-WPEU-S2Non-locking barrel plug,12VDC,0.5A,100-240VAC,Continental Europe(EU)plug,0to40°C operatingtemperatureApplicable Models:TCC-82PWR-12050-WPCN-S2Non-locking barrel plug,12VDC,0.5A,100to240VAC,China(CN)plug,0to40°C operatingtemperatureApplicable Models:TCC-82©Moxa Inc.版權所有.2020年4月14日更新。
Advantech BB 232OPDR 双向 RS-232 光纤隔离重传器 说明书
BB-232OPDRThe 232OPDR is a DIN rail mountable RS-232 optical isolator and repeater. It provides 2,000 V isolation for four RS-232 signal lines (two in each direction). The isolator has four LED’s to show data flow and one LED to indicate power. Connections are made to a terminal block. The isolation provides protection for computer equipment from ground loops and induced currents caused by lightning or heavy electrical loads. It also functions as a repeater to extend RS-232 signals another 15.2 meters (50 ft.). The 232OPDR can support two data pairs or one data pair plus control signals inboth directions.Optical 2,000 V POWER Connector Terminal block 10 to 30 VDC Power Consumption 1.2 W External TERMINAL BLOCKS 24 to 14 AWG 4 kgf-cm LED INDICATORSDATA LEDs (RED)Data LED for each side of isolator Flashes whendata transmittedPower LED (RED)ON when power applied Plastic 302.5 x 7.9 x 9.5 cm (1.0 x 3.1 x 3.7 in)35 mm DIN (panel mount adapter available)ENVIRONMENTALOperating Temperature -40 to 80 °C (-40 to 176 °F)Storage Temperature -40 to 85 °C (-40 to 185 °F)Operating Humidity 0 to 95% Non-condensing244689 hoursMTBF Calculation Method MIL217F Parts Count Reliability CE, FCC, NEMA TS2cULus Recognized, File E222870ACCESSORIESMDR-20-24 - DIN rail mount power supply 24VDC, 1.0 A output power MDR-40-24 - DIN rail mount power supply 24VDC, 1.7 A output power DRPM25 - 35mm DIN rail to Panel Mount Bracket, 25mm wide EK-CLIP-MPC - DIN rail clip for enclosureBB-232OPDR。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RS232串口光电隔离应用方案
网络系统设计中，RS-232串行数据口常常和终端、打印机、调制解调器相连，被称为零插槽（zero slot）的局域网连线。
RS-232是破坏性噪声和电涌侵入设备的一个通道，而且也是计算机安全问题中最易受攻击的地方。
侵入RS-232串口的干扰信号来源多种多样，包括系统间地线噪声、电话线冲击电流和线路故障。
系统间地线噪声是由互联设备与地线（零线）之间的压差造成的。
当地线分别接地或有一个地线从其他地方灌入了噪声或电涌就产生了地线压差。
压差小到射频噪声，大到高能电涌，都会损坏RS-232串口。
例如电话线电涌能通过调制解调器侵入RS-232串口，虽然调制解调器将RS-232串口和电话线隔离开来，但电涌仍然能越过这个阻碍，使RS-232串口损坏。
线路故障指的是交流电源线对RS-232线的干扰，它一般是由附近的大电流机电设备引起的。
这种故障不常见，但它也可能会损坏RS-232串口上的每一台设备。
为此选择正确的保护设备就尤为重要。
目前，银行、保险、邮电行业一般采取如下几种方法：选用UPS系统：选择UPS完全保护RS-232连接的互联设备的唯一途径，就是所有的工作站和主机由同一台UPS供电，但这要求购买大容量UPS并要安装电源布线。
选择调制解调器：调制解调器用双绞线将工作站或服务器与终端连接起来。
连接接收、发送端的调制解调器，它的连接距离可达到数公里，可以连接较长的RS-232连线。
从电源保护的角度看，调制解调器的额定隔离电压值较高。
选择RS-232光电隔离器。
前大多数RS-232数据线保护器不能确保RS-232的全部线路（不是只保护软件需要的线路）的安全。
有些型号只保护数据线，有些保护器采用“分流”保护设备，常常是将硅雪崩二极管（SAD）接在被保护线路和保护器外壳之间。
测试表明SAD的钳制性能很好，但它的电涌分流能力有限。
用MOV（金属氧化物变阻器）的设计虽然在交流保护上很理想，但对数据线却不太适用。
选择光缆：用光缆传输RS-232 信号可以很好地抵制系统间地线噪声和电涌的功能，而且传输波特率高。
光纤电缆的主要问题是它的成本较高，而且安装不方便，所以只适合高要求的场合。
选择隔离变压器：隔离变压器只能隔离常见的电源噪声，它不能消除系统间地线噪声，无助于解决RS-232 保护问题。
除此之外，目前又有了一种新方案，它是北京异特路智能通讯科技有限公司生产的IR-1201。
该产品的特性在于它在两个串口之间加装隔离器，隔离器用光电耦合器解决信号线路的隔离问题，其性能同使用光缆一样，从根本上做到了两个设备不共地，使信号之间没有电接触，把电涌和电位差降在隔离器上，从而起到保护串口、抑制电涌的作用，即使带电插拔串口插头也无安全之虞。
实践证明，在多用户卡和终端之间加上串口隔离器，可使每个终端之间在电气线路上彼此隔离，互不干扰，从根本上解决了损坏串口的难题，使硬件系统安全保护提高到一个更高水平。
IR-1201
简介：
IR-1201是一款无源RS-232串口三线（TXD、RXD、GND）光电隔离器，可将两个相互通讯的RS-232设备（DTE和DCE）在电气上完全隔离开来，从而有效的避免两个RS-232设备之间的互相干扰，防止两端RS-232设备因地电位差造成地环流而对设备造成的损害。
本产品无须外部电源，直接从两端的RS-232串口取电。
对于采用标准DB-9接头的RS-232设备来说，直接将其与接口连接即可使用，非常方便。
特点：
◆接口符合EIA RS-232和CCITT V.24异步协议
◆RS-232为三线（TXD、RXD、GND）全双工通信
◆分为DTE端（接数据终端设备，如计算机）和DCE端（接数据通信设备，如Modem）
◆效率高达95%的串口窃电技术
◆可带电热插拔
◆透明传输，波特率自适应
性能指标：
◆电源：串口取电，无须外部电源
◆取电针脚：DTE端为TXD，DCE端为RXD（另外，DTE端的DTR、RTS以及DEC端的DSR、CTS参与辅助供电）
◆工作电流：<3mA
◆通信波特率：0～57.6Kbps自适应
◆隔离电压：2500V
◆工作温度：-20℃～85℃
产品应用方案图：
问：什么是DTE设备和DCE设备？
答：DTE指数据终端设备（如计算机），DCE指数据通讯设备（如Modem）。
问；什么是RS-232交叉线，什么是RS-232直通线？
答；RS-232交叉线是指通过标准的DB-9或DB-25连接器将相同类型的设备（如DTE与DTE，DCE与DCE）相连的RS-232转接线。
对于两端都是DB-9连接器的三线交叉线来说，将一端DB-9的2、3、5脚分别接另一端DB-9的3、2、5脚即可。
RS-232直通线是指通过标准的DB-9或DB-25连接器将不同类型的设备（DTE 和DCE）相连接的RS-232转接线。
对于两端都为DB-9连接器的转换线来说，只要将两端的引脚按照编号依次连接即可。
问；如果遇到IR-1201串口供电不足的情况如何从外部给其供电？
答：在DCE端可以通过第6脚或第8脚与第5脚间加+5～+12VDC，或-5-～-12VDC(推荐)都可以；在DTE
端可在第4脚或7脚与第5脚间加+5～+12VDC，或-5-～-12VDC(推荐)都可以不过正常情况下IR-1201遇到串口供电不足的情况很少。
