三坐标测量仪操作规范一、操作准备1.1在进行测量前，操作人员应熟悉三坐标测量仪的结构、功能和操作方法，并接受相应的培训。

1.2确保三坐标测量仪所在的环境符合测量要求，例如温度、湿度等。

1.3对三坐标测量仪进行日常维护和保养，确保其正常运行。

二、工件夹持及对准2.1根据测量要求，选择适当的夹具，固定工件在测量台上，并确保工件牢固且不会发生形变。

2.2根据测量要求，使用适当的对准工具，将测量仪的坐标系与工件的坐标系对齐。

2.3进行初始对准时，应将测量仪的探测器与工件表面保持一定的距离，以免发生碰撞。

三、软件操作3.1打开三坐标测量仪的软件，并进行登录验证。

3.2根据测量要求，选择相应的测量程序或创建新的测量程序。

3.3在测量程序中输入工件的相关参数，如名称、尺寸、公差等。

3.4进行坐标系的设置和对准，确保测量结果的准确性。

3.5根据测量要求，选择适当的探测器和测量方法，并确认测量精度。

3.6进行实际测量操作，保持探测器与工件表面的接触，按照程序提示进行操作。

四、测量结果处理4.1测量结束后，对测量结果进行复核和处理，确保其准确性和可靠性。

4.2对测量结果进行数据分析和统计，生成相应的测量报告。

4.3检查测量报告的完整性和准确性，如有错误应及时进行更正和补充。

五、操作注意事项5.1在进行测量操作时，应保持测量仪和工件的干净和无尘，以免影响测量准确性。

5.2在操作过程中，应注意探测器与工件表面的接触状态，确保探测器的稳定和准确性。

5.3在进行测量操作时，应避免测量仪和探测器与其他物体的碰撞和摩擦。

5.4在测量结果处理时，应注意数据的正确性和合理性，如有疑问可以进行复核和验证。

5.5在完成测量操作后，及时关闭三坐标测量仪的电源和软件，做好设备的安全保护。

六、安全操作6.1在操作三坐标测量仪时，应穿戴合适的个人防护用品，如手套、护目镜等。

6.2严禁在使用三坐标测量仪时进行私自改装和维修，如有故障应及时通知维修人员。

三坐标测量机操作规程

三坐标测量仪操作规程
1、每天开机前，先检查供气压力是否达到要求，如果达到，方可
开控制柜。

2、测量室的温湿度要求；
温度必须在：20±2℃湿度必须在：50±10%RH
3、开关机顺序。

开机顺序：开气源→开三坐标测量仪控制柜→开测量软件
关机顺序：关测量软件→关三坐标测量仪控制柜→关气源
4、测针的校验。

4.1校验测针前，需将标准球先擦拭干净。

4.2检查测针的测球或测针尖端是否有异物或毛屑。

4.3如果是有宝石的测针，每天交接或保养时需确认下红宝石
是否有破损或脱落。

5、校验合格后，手动建立工件坐标系（初建，采用“三二一原则”）
6、将测量方式改为DCC（自动）。

自动建立坐标系（精建）。

7、自动测量元素。

8、评价尺寸及形位公差。

9、自动运行测量程序CTRL+Q
自动运行程序时，程序中“手动”模式部分程序仍需手动完成，本程序为粗建坐标系部分。

10、测量报告生成。

程序运行完毕后，打开报告窗口，系统自动生成测量报告。

三坐标操作规范

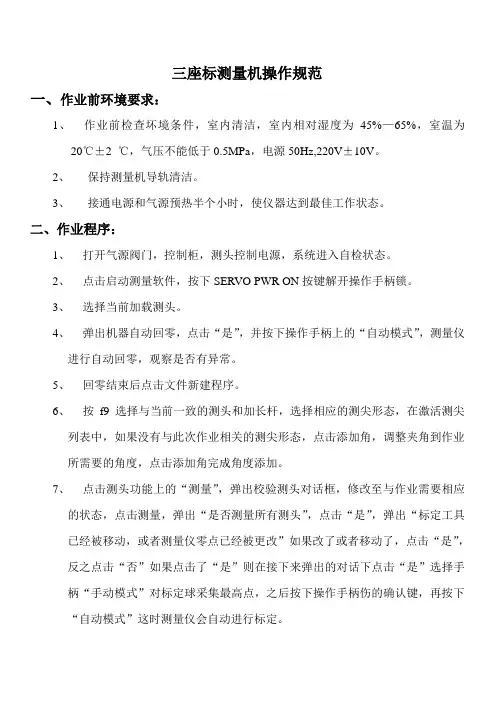

三座标测量机操作规范一、作业前环境要求：1、作业前检查坏境条件，室内清洁，室内相对湿度为45%—65%，室温为20℃±2 ℃，气压不能低于0.5MPa，电源50Hz,220V±10V。

2、保持测量机导轨清洁。

3、接通电源和气源预热半个小时，使仪器达到最佳工作状态。

二、作业程序：1、打开气源阀门，控制柜，测头控制电源，系统进入自检状态。

2、点击启动测量软件，按下SERVO PWR ON按键解开操作手柄锁。

3、选择当前加载测头。

4、弹出机器自动回零，点击“是”，并按下操作手柄上的“自动模式”，测量仪进行自动回零，观察是否有异常。

5、回零结束后点击文件新建程序。

6、按f9选择与当前一致的测头和加长杆，选择相应的测尖形态，在激活测尖列表中，如果没有与此次作业相关的测尖形态，点击添加角，调整夹角到作业所需要的角度，点击添加角完成角度添加。

7、点击测头功能上的“测量”，弹出校验测头对话框，修改至与作业需要相应的状态，点击测量，弹出“是否测量所有测头”，点击“是”，弹出“标定工具已经被移动，或者测量仪零点已经被更改”如果改了或者移动了，点击“是”，反之点击“否”如果点击了“是”则在接下来弹出的对话下点击“是”选择手柄“手动模式”对标定球采集最高点，之后按下操作手柄伤的确认键，再按下“自动模式”这时测量仪会自动进行标定。

8、标定完之后点击测头功能上的查看，看结果是否在正确允许范围之内，如果可以就进行下一步，否则重新进行标定。

9、进入工件测量阶段。

10、将需要测量的工件安装在工作台的工装上，并且调整其位置使之在测量机的测量范围之内，并且安装的位置利于测量时的观察和对测量仪的操作。

11、根据形状或图纸要求，认真符合要求的建立坐标系（1）先测量一个平面，然后按下操作手柄上的确定键，在电脑界面按下“Ctrl+Alt+A”弹出坐标系功能对话框，选择平面后点击选择“找正”左边的“Z正”然后点击“找正”，再次选择平面然后点击下面的“Z”接着点“原点”最后确定。

三坐标测量机操作规程完整

三坐标测量机操作规程一、启动前的准备1.确保实验室温度在20±2℃，湿度在25%--75%RH；2.确保电路、气路连接正常，机器导轨无障碍物；3.用酒精擦拭导轨，由向外依次擦拭（严禁用酒精擦洗光栅）；4.检查电压、地线等是否正常，对前置过滤器、冷干机等进行放水检查，查看三坐标测量机上的三联过滤器是否干净；5.打开UPS，再依次打开气源开关（总气阀开关—冷干机开关—三坐标气源开关），保证气压在0.4MPa—0.6MPa（一般为0.48MPa），调节气压时，将压力表下的黑色旋钮拉下，左右旋转即可调节气压，调好气压后，将黑色旋钮按回原位。

二、测量机系统启动1.启动计算机，打开测头控制器开关（黑色）；2.打开控制柜电源开关，系统进入自检状态（操纵盒指示全亮），若系统稳定，则控制柜里的数字为“7”不变，若系统不稳定，则控制柜里的数字在乱变，那就需要重新启动一次系统（重新关开控制柜电源开关即可，时间间隔需20秒以上）；3.自检完后，点击PC-DMIS软件图标，启动软件系统；4.冷启动时，软件窗口会提示进行及其回零操作。

此时将操纵盒的“加电”键(SERYO PWR ON)按下，再按下“自动”键（AUTO），再在软件窗口中点击确定，机器将自动回到零位；5.待机器回到零位后（零位是系统默认的坐标原点）， PC-DMIS进入正常工作界面。

三、测量机系统关闭1.关闭系统时，先将测头移到安全高度；2.退出PC-DMIS系统，关闭控制柜电源和测座控制器电源；3.反顺序关闭气源开关（三坐标气源开关—冷干机开关—总气阀开关），并对过滤器进行放水处理；4.关闭计算机、UPS等电源。

四、软件界面在软件窗口中点击“文件—打开/新建”（快捷键：打开CTRL+O,新建：CTRL+N），“新建”文件时需要在“新建零件程序”窗口中的“零件名”处输入名称（名称不能用中文）其余项不管；“打开”文件则只要找到所需文件的路径并双击，PC-DMIS进入正常工作界面。

三坐标测量设备操作规程

三坐标测量设备操作规程一、引言三坐标测量设备是一种用于测量物体尺寸、形状和位置的高精度测量工具。

正确的操作三坐标测量设备对于保证测量结果的准确性至关重要。

本文将详细介绍三坐标测量设备的操作规程，以帮助操作人员正确并有效地使用三坐标测量设备。

二、设备准备1. 确认三坐标测量设备及附件的齐全性和完好性；2. 打开设备电源，并确认电源稳定；3. 检查设备运动系统的可靠性，确保运动平稳；4. 检查测量系统的准确性，进行零位校准；5. 校准测量探测头和接触式探针。

三、样品调整与放置1. 将待测样品放置在三坐标测量设备的工作台上；2. 使用机械手或手动调整样品位置，保证其稳定且与设备工作台平面垂直；3. 使用夹具或磁吸等固定样品，避免其在测量过程中移动或晃动。

四、测量操作1. 打开测量软件，并选择对应的测量程序；2. 设置测量参数，包括测量精度、测量速度等；3. 使用探测头对样品进行初始化；4. 根据测量需求选择合适的测量方法，如点测量、线测量、面测量等；5. 根据测量范围和精度要求，设定测量点及测量路径；6. 开始测量，确保测量头与样品表面接触稳定，避免轻微晃动；7. 根据测量软件的指引，按照设定的测量路径逐个测量点进行测量；8. 确保每个测量点均稳定测量三次以上，确保结果的可靠性；9. 检查并记录每个测量点的测量结果，并进行统计分析。

五、数据处理与结果输出1. 根据测量软件提供的数据处理功能，对测量结果进行修正与筛选；2. 根据测量需求，选择所需的测量参数并进行数据统计和分析；3. 生成符合要求的测量报告，并输出到指定位置；4. 存档并备份测量数据，以备后续需求。

六、设备维护与保养1. 每次使用后，清理设备表面，确保设备干燥、无尘和无杂质；2. 定期进行设备的检查和维护，包括润滑、紧固、清理和校准；3. 若发现设备异常或故障，应立即停止使用并通知相关人员进行修理；4. 定期进行设备的校准和验证，以保证测量结果的准确性。

三坐标操作规程范文

三坐标操作规程范文三坐标操作是指在三坐标测量仪上进行测量和数据处理的一系列操作。

它包括仪器的调试、工件的夹持、基准的选择、测量点的选取、坐标系的建立以及数据的分析等环节。

三坐标操作规程是为了保证测量的准确性和操作的一致性而制定的一套规定和流程。

下面是一个关于三坐标操作规程的详细说明。

一、仪器的调试1.三坐标测量仪的操作人员应熟悉仪器的基本结构和功能，并按照说明书进行正确的操作和维护。

2.在使用前应进行仪器的校准和调试，以保证仪器的准确度和稳定性。

3.在校准过程中，应使用合适的校准标准件，并按照校准程序进行操作。

二、工件的夹持1.在进行测量前，应检查工件的表面是否平整以及夹具的状态是否良好。

2.工件应夹持稳固，在夹持过程中应保证工件的位置和姿态的稳定性。

3.夹持过程中应注意不损坏工件表面，并进行适当的清洁和保护。

三、基准的选择1.在进行测量前应确定所测量工件的基准系统，并选择适当的基准进行测量。

2.基准的选择应符合工件的形状和测量要求，并确保基准的准确度和稳定性。

3.在测量过程中应及时进行基准的检核和修正，以确保测量结果的准确性。

四、测量点的选取1.在测量前应根据工件的形状和测量要求确定测量点的位置和数量，并进行标记。

2.测量点的选取应均匀分布在工件表面，并能覆盖到工件的关键特征。

3.测量点的选取应符合测量仪器的测量范围和精度要求，并避免测量误差的积累。

五、坐标系的建立1.在进行测量前应根据工件的形状和测量要求建立坐标系，并进行标定。

2.坐标系的建立应遵循工件的工程坐标系，并保证坐标系的稳定性和一致性。

3.在测量过程中应及时校准坐标系，以修正误差和提高测量精度。

六、数据的分析1.在测量后应对测量数据进行合理的处理和分析，包括数据的筛选、平均和统计等。

2.数据的处理应遵循测量的要求和标准，并符合测量的精度和可靠性要求。

3.在数据处理过程中应注意排除异常值和误差，并及时进行误差修正和校正。

总结：三坐标操作规程的目的是为了确保测量结果的准确性和可靠性，提高工件的加工精度和产品的质量。

三坐标测量机使用操作规程

三坐标测量机使用操作规程一、安全操作规范1.操作人员应穿戴好个人防护装备，包括防护眼镜、防护手套等。

2.在使用三坐标测量机前，必须对其进行全面检查，确认设备正常运行。

3.操作人员需熟悉三坐标测量机的各项功能和操作方法，并接受相关培训。

4.操作人员应经常检查设备连接线路和电源线是否正常，如发现问题及时上报。

5.在使用过程中，要保持机器周围环境整洁，消除火源、易燃物等安全隐患。

二、三坐标测量机操作步骤1.打开电源：将电源线插入电源插座，打开电源总开关。

2.开机操作：按下开机按钮，等待系统启动完成。

3.进入软件系统：选择合适的测量软件，按照提示进入测量界面。

4.加载零件：将待测零件放置在三坐标测量机的工作台上，并夹紧固定。

5.确定测量模式：根据实际需要选择合适的测量模式，如手动、自动或半自动。

6.配置测量参数：根据待测零件的尺寸、形状等特征，选择合适的测量参数。

7.执行测量程序：根据测量需求，执行相应的测量程序进行测量。

8.数据处理：待测量完成后，对测量数据进行处理，包括数据分析、图像显示等。

9.保存数据：对测量结果进行保存，确保数据的可靠性和完整性。

10.关机操作：测量完成后，按照操作规范进行关机操作。

三、维护保养规范1.定期清洁：根据实际使用情况，定期对三坐标测量机进行清洁工作，特别是工作台和探头等部件。

2.保持放置环境干燥：三坐标测量机应放置在干燥、通风良好的环境中，以防止机器受潮。

3.避免碰撞：在操作和移动过程中，要注意避免机器碰撞，以防损坏机器。

4.定期校准：三坐标测量机应定期进行校准工作，以确保测量结果的准确性。

5.设备保险：对于长时间不使用的机器，应及时对其进行保险，以免发生意外损坏。

四、故障处理1.设备故障的判断：对于设备出现的故障，要进行故障的判断和分析，找出故障的原因。

2.故障的排除：根据故障的性质和情况，采取相应的措施进行故障的消除。

3.故障报告：对于无法解决的故障，操作人员应及时上报，并提供必要的资料和信息。

三坐标操作使用规程范本

三坐标操作使用规程范本第一章总则第一条为规范三坐标操作，提高测量准确性，保障工作安全，制定本规程。

第二条本规程适用于企业内所有从事三坐标操作的人员，包括操作人员、管理人员等。

第三条三坐标操作应按照工作流程和相关标准进行，确保数据准确性和一致性。

第四条三坐标操作人员应经过相关岗位培训和考核，持有相应的操作证书方可上岗。

第五条三坐标操作应遵循安全第一的原则，严禁违章操作和安全事故。

第六条三坐标操作应注重沟通和协作，保证信息的畅通和工作的高效。

第七条对于三坐标设备的维护和保养，应按照相关规定进行，确保设备的正常运行。

第二章三坐标操作流程第一条准备工作：1. 检查三坐标设备是否正常运行，包括电源、空压机、控制仪器等。

2. 检查工作环境是否符合要求，包括温湿度、光照等。

3. 检查测量工件是否符合要求，如材料、尺寸等。

第二条制定测量方案：1. 根据测量要求和工件特点，制定测量方案，包括测量方法、工艺参数等。

2. 确定测量参考基准和坐标系。

第三条进行测量操作：1. 将工件固定在三坐标台上，确保工件的稳定性。

2. 打开三坐标软件，输入测量参数和坐标系。

3. 进行测量操作，包括数据采集、角度测量、尺寸测量等。

4. 对于特殊工艺要求的测量，按照相关规定进行操作。

第四条整理和保存测量数据：1. 对于每次测量的数据，应进行整理和记录，包括日期、工件名称、测量参数等。

2. 保存测量数据，包括硬盘存储和纸质备份，确保数据的安全性和可查性。

第五条分析和判定测量结果：1. 对于测量结果，进行数据分析和判定，包括误差分析、偏差分析等。

2. 根据测量结果，判断工件的合格性和不合格性，制定相应的处理措施。

第六条清理和维护设备：1. 在测量结束后，及时清理测量台和测量仪器，确保设备的整洁和干净。

2. 定期对设备进行维护和保养，包括清洁、校准等，保证设备的正常运行。

第七条完成测量报告：1. 根据测量数据和分析结果，编制测量报告，包括图表、表格等。

三坐标测量机操作规程完整

三坐标操作使用规程

三坐标操作使用规程一、概述三坐标测量技术是一种精密的测量技术，主要用于测量三维物体的形状和尺寸。

为了确保测量结果的准确性和可靠性，对三坐标的操作规程必须严格遵守。

本文将详细介绍三坐标操作的使用规程，以及注意事项和保养维护等方面的内容。

二、操作步骤1.准备工作（1）检查三坐标仪的各个部件是否完好无损。

（2）确保三坐标仪的工作环境干燥、无尘、温度适宜。

（3）检查测量装置和测量工具是否完好，并进行必要的校准。

（4）检查工作台面和测量工件是否清洁。

2.初始化（1）打开三坐标仪的电源开关，待设备自检完成后，按照设备要求进行初始化操作。

（2）校准基准坐标系和坐标轴，确保测量的准确性。

3.夹持工件（1）选择适当的夹具，将待测工件夹持到三坐标仪的测量台上。

（2）确保工件夹持牢固，不会发生移动。

4.坐标系选择（1）根据工件的特点和测量要求，选择合适的坐标系进行测量。

（2）将工件放置在测量台上，并将其与坐标系对齐。

5.测量参数设置（1）根据实际需要，设置测量参数，包括测量模式、测量点数、测量精度等。

（2）根据工件的形状和尺寸，设置合适的测量方法和测量路径。

6.测量操作（1）在三坐标仪的操作界面上选择相应的测量指令。

（2）按照指令逐点进行测量，保持测量时操作的稳定性和准确性。

（3）根据实际需要，可以进行多次测量，取其平均值作为最终测量结果。

7.数据处理（1）测量完成后，将测量数据进行处理，包括数据的导出和保存。

（2）对于有需要的数据，可以进行进一步的分析和处理。

8.结果报告（1）根据测量数据生成测量结果报告。

（2）报告内容包括测量结果、误差分析、测量图示等。

三、注意事项1.使用前要进行设备校准和检查，确保设备的工作正常。

2.测量前要仔细检查工件，确保工件没有破损和变形。

3.在测量过程中要轻拿轻放，避免碰撞和外力干扰。

4.测量操作要稳定，尽量避免手抖和操作不规范。

5.数据处理和结果报告要仔细进行，确保测量结果的准确性和可靠性。

三坐标测量机操作规范

三坐标测量机操作规范一、设备操作规范1.开机前，确定仪器平稳后方可进行操作。

2.检查三坐标测量机的各项功能是否正常，如触发系统、软件程序、测头、示波器等。

3.检查三坐标测量机的各个运动轴是否存在松动或卡滞现象。

4.启动三坐标测量机，进行系统自检，确保设备处于良好工作状态。

5.准确安装待测物体并调整固定夹具，保证测量物体稳固及正确放置。

6.保证工作环境干净整洁，禁止将杂物置于测量平台。

二、操作流程规范1.启动三坐标测量机后，根据待测物体的特点选择合适的测量方案。

2.在测量软件中输入测量参数，包括待测物体的尺寸、形状等信息。

3.选择合适的测量模式，例如点测量、线测量、面测量等。

4.对待测物体进行初步定位，使其位于测量范围内，并保持稳定。

5.进行标定操作，根据测量物体的特性，选择适当的标定体进行设定。

6.在测量软件中设置合适的测量参数，包括测量精度、测量点数等。

7.通过示波器观察测量结果，保证测量结果的稳定性和准确性。

8.进行实际测量操作，将测量头顶点精确地放置在测量物体的测量点上。

9.对测量过程中产生的异常值进行品质判断，如判断是否超过了预设公差范围。

10.保证测量物体的环境温度稳定，以免产生测量误差。

11.将测量结果导出或打印，保存相关测量信息。

三、操作注意事项1.在操作过程中，保持工作区域整洁，避免杂物干扰操作。

2.定期清洁测量机的测头和平台，并定期检查仪器的运动轴是否正常。

3.在操作过程中，避免使用过大的力量，以免损坏设备和待测物体。

4.在测量的前后，要确保待测物体的表面干净。

如有需要，可以进行清洗处理。

5.操作过程中，应避免用手直接触摸待测物体，以免影响测量的精确性。

6.调整夹具时，要保证夹具与测量平台的平行度和垂直度，以免产生偏差。

7.在进行形位公差测量时，要注意进行正确的坐标轴设置和坐标系转换。

8.操作人员在进行测量时应佩戴合适的防静电设备，并注意观察周围环境的静电情况。

9.操作人员需要熟悉并掌握测量机的操作手册，并遵循操作流程进行测量。

三坐标测量机操作规范

三坐标测量机操作规范（1）先打开气源（观察气压表显示是否在0.5-0.6Mpa范围之内），当三联体内水杯中油水混合物高度超过5mm时，需要手动对其放水，保持气体干燥无油污。

观察机器的供气压力正常，而三联体处压力不能调到正常值时，则需要更换滤芯。

（2）接通电源，打开空调（温度恒定要求20±2℃，每天波动不超过1℃，湿度40-70％范围之内），让空调运行一段时间后温度保持恒定。

（3）开机前用脱脂棉沾无水酒精(纯度99.9%)清洁三轴导轨面，待导轨面干燥后才能运行机器。

严禁用酒精清洁喷漆表面及RENISHAW 光栅尺，请用脱脂棉或沾少量异丙酮清洁RENISHAW 光栅尺。

（4）接下来打开控制柜/打开急停开关,再先打开UCC软件，再打开RationalDMIS 测量软件。

（5）每次开机后先回机器零点。

再回零点前，先将测头移至安全位置，保证测头复位旋转和Z 轴向上运行时无障碍。

（6）在拆装测头、测杆时要使用随机提供的专用工具，所使用的测头需要先设置。

（7）旋转测头、校验测头、自动更换测头、运行程序等操作时，保证测头运行路线上无障碍。

（8）搬放工件时，先将侧头移至安全位置，要注意工件不能磕碰工作台面，特别是机器的导轨面。

（9）程序第一次运行时要将速度降低至10~30％，并注意运行轨迹是否符合要求。

（10）计算机内不要安装任何与三坐标测量机无关的软件，以保证系统的可靠运行。

（11）测量机运行过程中，身体的任何部位都不能处于测量机的导轨区域运行范围内。

（12）加长杆和测杆一定要上紧，并且吸盘安装的位置一定要与主体一致对应（13）测量工件时，将工件在恒温室里恒温后再测量。

（14）测量机运行过程中要发生危险时，可以按下操作手柄的急停按钮，或者控制柜上的急停按钮，或者机器本身连接的急停按钮来停止操作。

（15）TP20/TP200测头吸盘对磁场敏感。

所以测量时避免与带强磁性的夹具或工件接近，或者考虑使用防磁的测头或者使用碳纤维、陶瓷测针。

三坐标操作规范

2、保持测量机导轨清洁。

3、接通电源和气源预热半个小时，使仪器达到最佳工作状态。

二、作业程序：1、打开气源阀门，控制柜，测头控制电源，系统进入自检状态。

2、点击启动测量软件，按下SERVO PWR ON按键解开操作手柄锁。

3、选择当前加载测头。

4、弹出机器自动回零，点击“是”，并按下操作手柄上的“自动模式”，测量仪进行自动回零，观察是否有异常。

5、回零结束后点击文件新建程序。

8、标定完之后点击测头功能上的查看，看结果是否在正确允许范围之内，如果可以就进行下一步，否则重新进行标定。

9、进入工件测量阶段。

10、将需要测量的工件安装在工作台的工装上，并且调整其位置使之在测量机的测量范围之内，并且安装的位置利于测量时的观察和对测量仪的操作。

三坐标测量机操作规范

三坐标测量机操作规范三坐标测量仪操作规范1 范围本操作规范规定了三坐标测量的准备、测量机的操作步骤、注意事项及维护保养的要求。

本操作规范适用于公司三坐标测量机的操作。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改）适用于本文件。

GB/T 16857.1:2002 产品几何量技术规范(GPS) 词汇3 术语和定义3.1 三坐标测量机本标准文件为上海万泽精密铸造有限公司所有，内部使用，拥有著作权及法律规定的任何权益。

未经授权，任何个人或组Casting版本号：A 修订日期：2018-06-28替代文件：首次发布上级文件xxxxxx编制：xxxx审核：批准：标准化发布：本标准文件为上海万泽精密铸造有限公司所有，内部使用，拥有著作权及法律规定的任何权益。

未经授权，任何个人或组轨，导轨擦拭禁用任何性质的油脂。

5.1.2开机前检查是否有阻碍机器运行的障碍物。

5.1.3零件检测时应满足下列环境要求：1) 室内温度：20℃±2℃；2) 相对湿度：35﹪～75﹪；3) 气压要求：大于0.45Mpa，小于0.75Mpa。

5.1.4检查空压气管是否接好，气管是否漏气。

气压低于规定值时，不准操作，否则会严重损坏机器。

5.1.5 被测零件在检测之前，应先清洗去毛刺，防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的测量精度及测头的使用寿命。

被测零件在测量之前应在室内恒温，如果温度相差过大就会影响测量精度。

根据零件的大小、材料、结构及精度等特点，适当选择恒温时间，以适应测量仪室内温度，减少冷热对零件尺寸的影响。

5.1.6 设备确认性能完好方可作业。

5.2 三坐标测量仪的操作本标准文件为上海万泽精密铸造有限公司所有，内部使用，拥有著作权及法律规定的任何权益。

未经授权，任何个人或组5.2.1开机操作：A. 接通系统总电源；B. 接通控制系统电源；C. 首先将空压气管开关打开；D. 待气压正常后，先打开控制柜然后打开计算机电源开关；E. 启动PC-DMIS软件，打开操作盒上的急停按钮；F. 按软件提示进行”回零”。

全三坐标测量机安全操作及保养规程

全三坐标测量机安全操作及保养规程1. 前言全三坐标测量机是一种高精度测量设备，常用于精密工业制造、航空、汽车制造以及机械制造等领域。

保障全三坐标测量机的安全操作和正确的保养，是保证测量结果准确可靠的重要保障。

本文将介绍全三坐标测量机的安全操作及保养规程。

2. 安全操作要求2.1 操作前准备在操作前，需要确保以下几点：1.检查设备是否处于稳定的地面，并将设备连接到正确的电源插座上。

2.确认操作人员熟悉设备的使用方法和基本结构，保证其具备操作的能力和技能。

3.清理设备表面和空间，确保测量过程不受任何阻碍。

2.2 操作过程中要遵守的规定在操作中，需要遵守以下规定：1.操作人员需要穿戴适当的劳保用品，防护眼睛和手部。

2.遵守设备的使用规范，不允许超载使用设备。

3.不允许私自更改设备参数和测量程序，防止出现误差。

4.操作人员需要始终保持注意力集中，确保操作过程的安全可靠。

2.3 操作后处理在完成操作后，需要做好以下处理：1.关闭所有的仪器和设备，清理好测量平台并做好设备保密。

2.及时备份带有测量数据的文件，确保数据的保存可靠。

3.及时对设备进行检查和维护，摆正设备并保证其处于最佳状态。

3. 设备保养规程3.1 设备定期维护全三坐标测量机需要定期进行维护，保证设备的正常使用寿命和高精度测量的准确可靠性。

维护工作包括以下几点：1.机器需要定期进行润滑和清洗，以保证机器的工作平稳和寿命长久。

2.定期检查设备的运动轨迹和机器精度，并进行调整，以保证测量的准确性。

3.定期检查设备内部电缆和马达以及光栅尺等零部件是否完好，需要及时更换损坏部件，以保证设备的最佳性能。

3.2 设备的保护和储存全三坐标测量机的保护和储存对于设备的寿命和精度都具有非常重要的作用。

具体的保护和储存措施如下：1.避免阳光直射和高温环境，以免对设备外壳和内部电路造成损害。

2.定期对设备的电路、光栅尺、驱动电机等电子元器件进行防尘保护，尽量避免元件损坏。

三坐标测量机操作规范

三坐标测量机操作规范三坐标测量机是一种高精度的测量仪器，优良的使用环境，及时的维护和保养，能延长机器的使用寿命。

并可保障精度，降低故障率，提高额度的使用效率。

一、开机前的准备1.三坐标测量机对环境要求比较严格，控制机房环境温度和温度（24小时以上）。

检测工件按规定时间提前放入测量机房进行恒温，三坐标测量机与与检测工件温差不超过0.3℃2.三坐标测量机使用空气轴承开机前检查机床气源压力，放出过滤器中的油和水，定期清洗过滤器及油水分离器。

还应注意检查空气压缩机，储气罐和冷冻式空气干燥机。

3.三坐标测量机的导轨加工精度很高，与空气轴承的间隙很小，开机前清洁测量机的导轨与工作台表面，花岗岩导轨和工作台表面用无水乙醇擦拭，切记在保养过程中不能给任何导轨上任何性质的油脂。

4.开机前检查电源，在我国电源电压及频率的稳定性有待提高，所以三坐标测量机厂家要求客户必须配置不间断稳压电源，设备必须有可靠的接地装置，接地电阻应小4Ω，当大于4Ω时，应补增接地装置长度。

定期检查接地电阻，并注意日常维护5.在南方湿润的环境中还应该定期把电控柜打开，使电路板也得到充分的干燥，避免电控系统由于受潮空间加电后损坏，经常检查光栅尽表面是否有水滴（尤其是开关空调后），如果有水，一定要用干脱脂棉擦拭干净。

6.开机运行一段时间，并检查软件、控制系统、测量主机各部分工作是否正常二、工作过程1.被测零件放在工作台上检测之前，应先清洗去毛刺，防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的测量精度及探针，等高块的使用寿命。

2.小型及轻型零件放到工作台后，应坚固后再进行测量，否则会影响到测量精度。

3.大型及重型零件放置到工作台上的过程中应轻放，以避免造成剧烈碰撞，必要时可以在工作台上放置等高块以防止碰撞。

4.查看零件图纸，了解测量要求和方法，规划检测方案或调出检测程序。

5.按照测量方案安装探针及探针附件。

要按下“急停”按钮后再进行，并注意轻拿轻放，用力适当，更换后试运行时要注意试验一下测头保护功能是否正常，在工作过程中，测座在转动时（特别是带有加长杆的情况下）一定要远离零件，以避免碰撞。

三坐标测量仪操作规程

三坐标测量仪操作规程温度，湿度，油份，腐蚀⽓体，震动及空⽓流动的速度等都会影响精度。

压⼒机，⼤型加⼯机械或送风机等震动严重的地区不能安装。

温度的变化会引起光栅尺及公建的⼤⼩变化，以及CMM构造变化，造成精度低下。

室内温度：20±2℃，2℃/8h,1℃/m。

相对湿度：40﹪—60﹪震动：应该与外部震动隔离⼆：开机步骤：1、先打开空⽓开关，确认压缩空⽓压⼒值在87PSI（0.6Mpa）以上，确认冷⼲机出⽓管内压缩空⽓不含油、不含⽔。

2、打开电脑。

（开机前应⽤酒精和⽆尘抹布擦拭机器导轨和⼯作台）3、打开操作平台上“绿⾊”按钮→30s后听到滴的⼀声，即可打开系统软件→出现对话框“您要允许以下程序对此计算机进⾏更改吗？”点击“是”→搜索原点“是”→搜索原点结束“确定”三、三坐标测量仪的操作：创建测头组1.点击正上⽅“测头”→测头编号选择→选择要删除的坐标2.点击“测头（P）”→追加当前测头组⽅向A,点击“是”→在操作台上找到基准球的6点（最⾼点，于测针垂直的最⼤圆周上均匀4点，再回到最⾼点）→确认→输⼊需要的坐标：A轴、B轴→原名称prbs 改为prb6等，注意不要于原来坐标代号重复→确认→出现“请旋转对应的A、B轴坐标”的对话框，依照旋转测头：A轴为纵向，B 轴为横向→在操作台上找到基准球的6点→确认（若不再添加，点击取消；添加重复以上步骤）基准球校正点击正上⽅“测头（P）”→测头再校正（C）→基准球位置指定吗<是>→在操作台找到基准球的6点→确定→出现基准球位置指定结果，确认→是，选择对应的测针点击“添加”键→确认（A：00，B：00）旋转测头对应A、B轴，再确认，系统会⾃动测量，各个坐标依次测完，出现校正结果，点击关闭→操作完成（建议每周校正⼀次，使⽤频率较低周期可延长。

）注：基准球直径25；标准偏差≤0.003；真球度≤0.005，若超出标准偏差，需重新校正。

被测零件在检测之前，应先清洗去⽑刺，防⽌在加⼯完成后零件表⾯残留的冷却液及加⼯残留物影响测量机的测量精度及测尖的使⽤寿命。

三坐标测量机使用操作规程

三坐标测量机保养和使用规程三坐标测量机（简称CMM）属于精密测量设备，出厂前都进行了周密的调试、检测和补偿。

所以对CMM的使用和保养有严格的要求。

如果维护及保养做的及时，就能延长机器的使用寿命，并使精度得到保障、降低故障率。

一、三坐标测量机对环境的基本要求：1．温度：CMM的室内温度要求为20℃±2℃，测量室温度条件中还有时间梯度和空间梯度的要求，时间梯度的要求为每小时温度的变化不能超过1℃，空间梯度的要求为左右上下1米的距离温度差不能超过1℃。

测量室的空调要保证一直处于开启状态，并随时保证室温在要求的范围内，除非有超过3天以上CMM处于停用状态可以关闭空调。

空调的送风口和回风口要根据空气流动规律，送风口处空气不能直接吹向测量机，测量机也要避免阳光直射。

湿度：CMM的室内湿度要求为40％～60％RH，过于低的湿度容易受静电的影响，过高的湿度会产生漏电或电器元件锈蚀，室内可以考虑配加湿器、冷干机或带有湿度调节功能的空调，随时保证室内湿度在要求的范围内。

压缩空气质量：CMM一般采用气浮轴承，因此需要压缩空气，气压要求为5bar±0.1bar,空气质量达到ISO8573标准的要求，除去测量机本身配置的精密过滤装置，还应配有前置过滤装置器。

二、对三坐标操作员的基本要求：1.三坐标测量机的操作人员必须进行过卡尔蔡司工业仪器部门硬件，软件工程师的专业培训，并取得操作证书。

未经过培训并取得操作证书的人员一律不准操作机器，未经操作人员和品质部允许，闲杂人员不允许进入测量室。

2.操作员负责三坐标测量机的安全使用和维护工作，对所有隶属于三坐标测量室的物品有职责进行监管和整理存放，如有遗失和损坏，应及时上报。

属于损耗类的物品，例如：无尘布、工业酒精、海绵滤网、平拖头等要及时申报采购。

3.操作员要长期做好测量室的清洁卫生工作，至少一周要对整个房间地面清洗一次，对机器外罩、UPS稳压电源、控制柜、电脑桌、工具柜、空调等进行清洁工作，保证室内环境卫生达到机器的使用要求。

三坐标操作使用规程

三坐标操作使用规程1、未经培训的人员禁止使用该测量机。

2、每天开机前首先检查供了压力达到要求后才能开控制柜：三联体处压力：0.4Mpa-0.45Mpa (1bar q 0.1Mpa^ 14.5psi )气源的供气压力：＞0.6Mpa3、当三联体存水杯中油水混合物高度超过5mnM需要手动放水。

机器的供气压力正常，而三联体处压力不能调到正常值时，则需更换滤芯。

4、测量机房的温度保持在20 ± 2 C,相对湿度25~75%5、稳压电源的输出电压为220± 10V。

6、机器导轨区内不得放置任何物品，不要用手直接接触导轨工作面。

每天开机前用高织纱纯棉布沾无水酒精清洁三轴导轨面，待导轨面干燥后才能运行机器。

严禁用酒精清洁喷漆表面及RENISHA班栅尺，请用高织纱纯棉或沾少量异丙酮清洁RENISHAW光栅尺。

7、开机顺序为：先开控制柜和计算机，进入测量软件后，再按操纵盒上的伺服加电键。

8、每次开机后先回机器零点，在回零点前，先将测头移至安全位置，保证测头复位旋转和Z轴向上运行时无障碍。

9、在拆装测头、测杆时要使用随机提供的专用工具，所使用的测头需要先标定。

10、如果使用TP7/TP200测头，在手操杆方式下移动轴时，要按下快速键。

在接近采咪位置时，需按下慢速键。

11、旋转测头、校验测头、自动更换测头、运行程序等操作时，保证测头运行路线上无障碍。

12、程序第一次运行时要将速度降低至10~30%交注意运行轨迹是否符合要求。

13、在搬放工件时，先将测头移至安全位置，要注意工件不能磕碰工作台面，特别是机器的导轨面。

14、长时间不用的钢制标准球，需油封防锈。

15、如果发现异常情况，请首先记录软件提示的错误信息，传真或电话通知海克斯康技术服务部，示经指导和允许请勿擅自进行检查维修。

16、计算机内不要安装任何与三坐标测量机无关的软件，以保证系统的可靠运行。

17、空调应24小时开机，空调的检修时间放在秋天进行，从而保证测量机正常使用。

三坐标操作规程

三坐标操作规程1.目的规范操作者作业方法确保设备安全使用及测量的准确性。

2.适用范围适用于本公司内所有产品尺寸测量。

3.操作步骤3.1接通控制柜电源，开启控制电脑。

3.2打开气源阀门，调整气压至0.2～0.4MPa范围内。

3.3打开控制柜电源，并开启计算机电源，待进入测量软件后，执行机器回零。

3.4根据工件形状选择好测针及测角，执行侧头校验。

3.5将工件装夹在测试平台上，执行检测。

3.6检测完毕后，将测轴升至Z轴最高点。

3.7对检测好的工件进行评价，输出检测结果。

3.8将检测好的工件移出测试平台，完成测试。

3.9关机时先关闭计算机电源，再关闭控制柜电源，最后关闭气阀。

4.注意事项4.1未经培训的人员禁止使用该测量机。

4.2开机前首先检查供气压力达到要求后才能开控制柜。

气压控制在：0.2～0.4MPa规模内；4.3测量机房温度为20±2℃。

4.4稳压电源的输出电压为100±10V。

4.5开机顺序为：先开气源，再开控制柜和计算机电源，然后进入测量软件。

4.6每次开机后先回机器零点。

在回零点前，先将测头移至安全位置，保证测头Z轴向上运行时无障碍。

4.7在撤装测头、测杆时要使用随机供给的专用工具，所使用的测头需要先标定。

4.8在手操方式下移动轴时，在靠近踩点位置时，速度要慢。

4.9扭转测头、校验测头、运行步伐等操作时，保证测头运行路线上无障碍。

4.10在搬下班件时，先将测头移至平安位置，要注意工件不要磕碰工作台面，特别是机器的导轨面。

4.11发现异常情况，首先记录软件提示的错误信息，传真或电话通知供应商，未经指导和允许请勿擅自进行检查维修。

4.12计算机内不要安装任何与三坐标测量机无关的软件，保证系统的可靠运行。

4.13空调应24小时开机，保证测量机正常使用。

4.14严禁操作人员操作过程中，头部位于Z轴下方。

4.15开机后，第一检查Z轴是否有缓慢上下滑动现象，如有，请与供应商接洽。

4.16制止在工作台导轨面上放置任何物品，不要用手直接接触导轨工作面。
