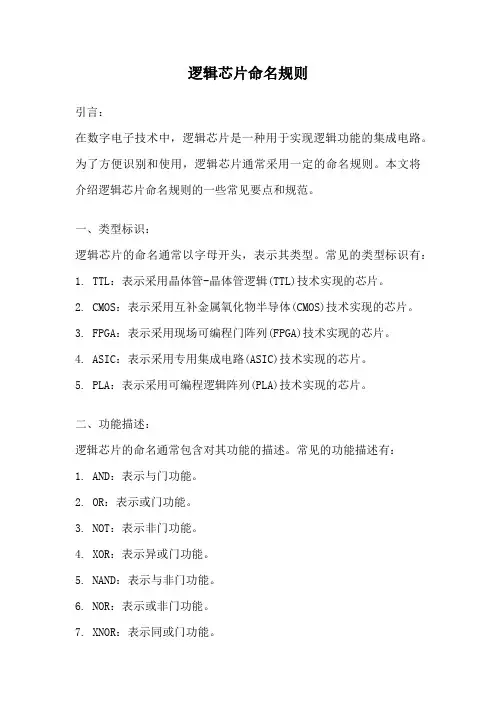

逻辑芯片命名规则

逻辑芯片命名规则

逻辑芯片命名规则引言：在数字电子技术中，逻辑芯片是一种用于实现逻辑功能的集成电路。

为了方便识别和使用，逻辑芯片通常采用一定的命名规则。

本文将介绍逻辑芯片命名规则的一些常见要点和规范。

一、类型标识：逻辑芯片的命名通常以字母开头，表示其类型。

常见的类型标识有：1. TTL：表示采用晶体管-晶体管逻辑(TTL)技术实现的芯片。

2. CMOS：表示采用互补金属氧化物半导体(CMOS)技术实现的芯片。

3. FPGA：表示采用现场可编程门阵列(FPGA)技术实现的芯片。

4. ASIC：表示采用专用集成电路(ASIC)技术实现的芯片。

5. PLA：表示采用可编程逻辑阵列(PLA)技术实现的芯片。

二、功能描述：逻辑芯片的命名通常包含对其功能的描述。

常见的功能描述有：1. AND：表示与门功能。

2. OR：表示或门功能。

3. NOT：表示非门功能。

4. XOR：表示异或门功能。

5. NAND：表示与非门功能。

6. NOR：表示或非门功能。

7. XNOR：表示同或门功能。

8. MUX：表示多路选择器功能。

9. DFF：表示触发器功能。

三、位宽标识：逻辑芯片的命名通常包含对其输入输出位宽的标识。

常见的位宽标识有：1. 2：表示2位宽。

2. 4：表示4位宽。

3. 8：表示8位宽。

4. 16：表示16位宽。

5. 32：表示32位宽。

6. 64：表示64位宽。

四、系列编号：逻辑芯片的命名通常还包含一个系列编号，用于区分不同版本或不同型号的芯片。

常见的系列编号有：1. 74：表示74系列逻辑芯片，是最早的逻辑芯片之一。

2. 4000：表示4000系列逻辑芯片，是CMOS技术实现的逻辑芯片。

五、举例说明：下面举例说明一些常见的逻辑芯片命名：1. TTL 74LS00：表示采用TTL技术实现的2输入四与非门芯片。

2. CMOS 74HC04：表示采用CMOS技术实现的6反相器芯片。

3. FPGA XC6SLX9：表示采用FPGA技术实现的9,152逻辑单元芯片。

[整理]74系列芯片功能大全+4000系列的选型说明

[整理]74系列芯片功能大全+4000系列的选型说明

74系列芯片功能大全+4000系列的选型说明74与40是所有外围最常用的IC，其中包括SN74HC595 8位移位寄存器/锁存器（即串转并转换）等十分重要的芯片。

7400 TTL 2输入端四与非门7401 TTL 集电极开路2输入端四与非门7402 TTL 2输入端四或非门7403 TTL 集电极开路2输入端四与非门7404 TTL 六反相器7405 TTL 集电极开路六反相器7406 TTL 集电极开路六反相高压驱动器7407 TTL 集电极开路六正相高压驱动器7408 TTL 2输入端四与门7409 TTL 集电极开路2输入端四与门7410 TTL 3输入端3与非门74107 TTL 带清除主从双J-K触发器74109 TTL 带预置清除正触发双J-K触发器7411 TTL 3输入端3与门74112 TTL 带预置清除负触发双J-K触发器7412 TTL 开路输出3输入端三与非门74121 TTL 单稳态多谐振荡器74122 TTL 可再触发单稳态多谐振荡器74123 TTL 双可再触发单稳态多谐振荡器74125 TTL 三态输出高有效四总线缓冲门74126 TTL 三态输出低有效四总线缓冲门7413 TTL 4输入端双与非施密特触发器74132 TTL 2输入端四与非施密特触发器74133 TTL 13输入端与非门74136 TTL 四异或门74138 TTL 3-8线译码器/复工器74139 TTL 双2-4线译码器/复工器7414 TTL 六反相施密特触发器74145 TTL BCD—十进制译码/驱动器7415 TTL 开路输出3输入端三与门74150 TTL 16选1数据选择/多路开关74151 TTL 8选1数据选择器74153 TTL 双4选1数据选择器74154 TTL 4线—16线译码器74155 TTL 图腾柱输出译码器/分配器74156 TTL 开路输出译码器/分配器74157 TTL 同相输出四2选1数据选择器74158 TTL 反相输出四2选1数据选择器7416 TTL 开路输出六反相缓冲/驱动器74160 TTL 可预置BCD异步清除计数器74161 TTL 可予制四位二进制异步清除计数器74162 TTL 可预置BCD同步清除计数器74163 TTL 可予制四位二进制同步清除计数器74164 TTL 八位串行入/并行输出移位寄存器74165 TTL 八位并行入/串行输出移位寄存器74166 TTL 八位并入/串出移位寄存器74169 TTL 二进制四位加/减同步计数器7417 TTL 开路输出六同相缓冲/驱动器74170 TTL 开路输出4×4寄存器堆74173 TTL 三态输出四位D型寄存器74174 TTL 带公共时钟和复位六D触发器74175 TTL 带公共时钟和复位四D触发器74180 TTL 9位奇数/偶数发生器/校验器74181 TTL 算术逻辑单元/函数发生器74185 TTL 二进制—BCD代码转换器74190 TTL BCD同步加/减计数器74191 TTL 二进制同步可逆计数器74192 TTL 可预置BCD双时钟可逆计数器74193 TTL 可预置四位二进制双时钟可逆计数器74194 TTL 四位双向通用移位寄存器74195 TTL 四位并行通道移位寄存器74196 TTL 十进制/二-十进制可预置计数锁存器74197 TTL 二进制可预置锁存器/计数器7420 TTL 4输入端双与非门7421 TTL 4输入端双与门7422 TTL 开路输出4输入端双与非门74221 TTL 双/单稳态多谐振荡器74240 TTL 八反相三态缓冲器/线驱动器74241 TTL 八同相三态缓冲器/线驱动器74243 TTL 四同相三态总线收发器74244 TTL 八同相三态缓冲器/线驱动器74245 TTL 八同相三态总线收发器74247 TTL BCD—7段15V输出译码/驱动器74248 TTL BCD—7段译码/升压输出驱动器74249 TTL BCD—7段译码/开路输出驱动器74251 TTL 三态输出8选1数据选择器/复工器74253 TTL 三态输出双4选1数据选择器/复工器74256 TTL 双四位可寻址锁存器74257 TTL 三态原码四2选1数据选择器/复工器74258 TTL 三态反码四2选1数据选择器/复工器74259 TTL 八位可寻址锁存器/3-8线译码器7426 TTL 2输入端高压接口四与非门74260 TTL 5输入端双或非门74266 TTL 2输入端四异或非门7427 TTL 3输入端三或非门74273 TTL 带公共时钟复位八D驱动器74279 TTL 四图腾柱输出S-R锁存器7428 TTL 2输入端四或非门缓冲器74283 TTL 4位二进制全加器74290 TTL 二/五分频十进制计数器74293 TTL 二/八分频四位二进制计数器74295 TTL 四位双向通用移位寄存器74298 TTL 四2输入多路带存贮开关74299 TTL 三态输出八位通用移位寄存器7430 TTL 8输入端与非门7432 TTL 2输入端四或门74322 TTL 带符号扩展端八位移位寄存器74323 TTL 三态输出八位双向移位/存贮寄存器7433 TTL 开路输出2输入端四或非缓冲器74347 TTL BCD—7段译码器/驱动器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74447 TTL BCD—7段译码器/驱动器7445 TTL BCD—十进制代码转换/驱动器74450 TTL 16:1多路转接复用器多工器74451 TTL 双8:1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器7446 TTL BCD—7段低有效译码/驱动器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器7447 TTL BCD—7段高有效译码/驱动器7448 TTL BCD—7段译码器/内部上拉输出驱动74490 TTL 双十进制计数器74491 TTL 十位计数器74498 TTL 八进制移位寄存器7450 TTL 2-3/2-2输入端双与或非门74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器7451 TTL 2-3/2-2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\输出移位寄存器7497 TTL 6位同步二进制乘法器SN74LSOO 四2输入与非门SN74LSO2 四2输入与非门SN74LS04 六反相器SN74LS06 六反相缓冲器/驱动器SN74LS08 四2输入与非门SN74LS10 三3输入与非门SN74LS12 三3输入与非门SN74LS14 六反相器.斯密特触发SN74LS16 六反相缓冲器/触发器SN74LS20 双4输入与门SN74LS22 双4输入与门SN74LS26 四2输入与非门SN74LS28 四输入端或非缓冲器SN74LS32 四2输入或门SN74LS37 四输入端与非缓冲器SN74LS40 四输入端与非缓冲器SN74LS47 BCD－七段译码驱动器SN74LS49 BCD－七段译码驱动器SN74LS54 四输入与或非门SN74LS63 六电流读出接口门SN74LS74 双D触发器SN74LS76 双J－K触发器SN74LS83 双J－K触发器SN74LS86 四2输入异或门SN74LS90 4位十进制波动计数器SN74LS92 12分频计数器SN74LS96 5位移位寄存器SN74LS109 正沿触发双J－K触发器SN74LS113 双J－K负沿触发器SN74LS121 单稳态多谐振荡器SN74LS123 双稳态多谐振荡器SN74LS125 三态缓冲器SN74LS131 3－8线译码器SN74LS137 地址锁存3－8线译码器SN74LS139 双2－4线译码－转换器SN74LS147 10－4线优先编码器SN74LS153 双4选1数据选择器SN74LS155 双2－4线多路分配器SN74LS157 四2选1数据选择器SN74LS160 同步BDC十进制计数器SN74LS162 同步BDC十进制计数器SN74LS164 8位串入并出移位寄存SN74LS166 8位移位寄存器SN74LS169 4位可逆同步计数器SN74LS172 16位多通道寄存器堆SN74LS174 6D型触发器SN74LS176 可预置十进制计数器SN74LS182 超前进位发生器SN74LS189 64位随机存储器SN74LS191 二进制同步可逆计数器SN74LS193 二进制可逆计数器SN74LS195 并行存取移位寄存器SN74LS197 可预置二进制计数器SN74LS238 3－8线译码/多路转换器SN74LS241 八缓冲/驱动/接收器SN74LS243 四总线收发器SN74LS245 八总线收发器SN74LS248 BCD－七段译码驱动器SN74LS251 三态8－1数据选择器SN74LS256 双四位选址锁存器SN74LS258 四2选1数据选择器SN74LS260 双5输入或非门SN74LS266 四2输入异或非门SN74LS275 七位树型乘法器SN74LS279 四R－S触发器SN74LS283 4位二进制全加器SN74LS293 4位二进制计数器SN74LS365 六缓冲器带公用启动器SN74LS367 六总线三态输出缓冲器SN74LS373 8D锁存器SN74LS375 4位双稳锁存器SN74LS386 四2输入异或门SN74LS393 双4位二进制计数器SN74LS574 8位D型触发器SN74LS684 8位数字比较器SN74LSO1 四2输入与非门SN74LS05 六反相器SN74LS07 六缓冲器/驱动器SN74LS09 四2输入与非门SN74LS11 三3输入与非门SN74LS13 三3输入与非门SN74LS15 三3输入与非门SN74LS17 六反相缓冲器/驱动器SN74LS21 双4输入与门SN74LS25 双4输入与门SN74LS27 三3输入与非门SN74LS30 八输入端与非门SN74LS33 四2输入或门SN74LS38 双2输入与非缓冲器SN74LS42 BCD－十进制译码器SN74LS48 BCD－七段译码驱动器SN74LS51 三3输入双与或非门SN74LS55 四4输入与或非门SN74LS73 双J－K触发器SN74LS75 4位双稳锁存器SN74LS78 双J－K触发器SN74LS85 4位幅度比较器SN74LS88 4位全加器SN74LS91 8位移位寄存器SN74LS93 二进制计数器SN74LS95 4位并入并出寄存器SN74LS107 双J－K触发器SN74LS112 双J－K负沿触发器SN74LS114 双J－K负沿触发器SN74LS122 单稳态多谐振荡器SN74LS124 双压控振荡器SN74LS126 四3态总线缓冲器SN74LS132 二输入与非触发器SN74LS136 四异或门SN74LS138 3－8线译码/转换器SN74LS145 BCD十进制译码/驱动器SN74LS148 8－3线优先编码器SN74LS151 8选1数据选择器SN74LS154 4－16线多路分配器SN74LS156 双2－4线多路分配器SN74LS158 四2选1数据选择器SN74LS161 4位二进制计数器SN74LS163 4位二进制计数器SN74LS165 8位移位寄存器SN74LS168 4位可逆同步计数器SN74LS170 4x4位寄存器堆SN74LS173 4D型寄存器SN74LS175 4D烯触发器SN74LS181 运算器/函数发生器SN74LS183 双进位保存全价器SN74LS190 同步BCD十进制计数器SN74LS192 BCD－同步可逆计数器SN74LS194 双向通用移位寄存器SN74LS196 可预置十进制计数器SN74LS221 双单稳态多谐振荡器SN74LS240 八缓冲/驱动/接收器SN74LS242 四总线收发器SN74LS244 八缓冲/驱动/接收器SN74LS247 BCD－七段译码驱动器SN74LS249 BCD－七段译码驱动器SN74LS253 双三态4－1数据选择器SN74LS257 四3态2－1数据选择器SN74LS259 8位可寻址锁存器SN74LS261 2x4位二进制乘发器SN74LS273 八进制D型触发器SN74LS276 四J－K触发器SN74LS280 9位奇偶数发生校检器SN74LS290 十进制计数器SN74LS295 4位双向通用移位寄存器SN74LS366 六缓冲器带公用启动器SN74LS368 六总线三态输出反相器SN74LS374 8D触发器SN74LS377 8位单输出D型触发器SN74LS390 双十进制计数器SN74LS573 8位三态输出D型锁存器SN74LS670 8位数字比较器SN74HC00 四2输入与非门SN74HC02 四2输入或非门SN74HC03 四2输入或非门SN74HC04 六反相器SN74HC05 六反相器SN74HC08 四2输入与门SN74HC10 三3输入与非门SN74HC11 三3输入与门SN74HC14 六反相器/斯密特触发器SN74HC20 双四输入与门SN74HC21 双四输入与非门SN74HC27 三3输入与非门SN74HC30 八输入端与非门SN74HC32 四2输入或门SN74HC42 BCD十进制译码器SN74HC73 双J－K触发器SN74HC74 双D型触发器SN74HC76 双J－K触发器SN74HC86 四2输入异或门SN74HC107 双J－K触发器SN74HC113 双J－K负沿触发器SN74HC123 双稳态多谐振荡器SN74HC125 三态缓冲器SN74HC126 四三态总线缓冲器SN74HC132 二输入与非缓冲器SN74HC137 二输入与非缓冲器SN74HC138 3－8线译码/解调器SN74HC139 双2－4线译码/解调器SN74HC148 8选1数据选择器SN74HC151 双4选1数据选择器SN74HC154 4－16线多路分配器SN74HC157 四2选1数据选择器SN74HC161 4位二进制计数器SN74HC163 4位二进制计数器SN74HC164 8位串入并出移位寄存器SN74HC165 8位移位寄存器SN74HC173 4D型触发器SN74HC174 6D触发器SN74HC175 4D型触发器SN74HC191 二进制同步可逆计数器SN74HC221 双单稳态多谐振荡器SN74HC238 3－8线译码器SN74HC240 八缓冲器SN74HC244 八总线3态输出缓冲器SN74HC245 八总线收发器SN74HC251 三态8－1数据选择器SN74HC259 8位可寻址锁存器SN74HC266 四2输入异或非门SN74HC273 8D型触发器SN74HC367 六缓冲器/总线驱动器SN74HC368 六缓冲器/总线驱动器SN74HC373 8D锁存器SN74HC374 8D触发器SN74HC393 双4位二进制计数器SN74HC541 8位三态输出缓冲器SN74HC573 8位三态输出D型锁存器SN74HC574 8D型触发器SN74HC595 8位移位寄存器/锁存器SN74HC4028 7级二进制串行加数器SN74HC4046 锁相环SN74HC4050 六同相缓冲器SN74HC4051 8选1模拟开关SN74HC4053 三2选1模拟开关SN74HC4060 14位计数/分频/振荡器SN74HC4066 四双相模拟开关SN74HC4078 3输入端三或门SN74HC4511 7段锁存/译码驱动器SN74HC4520 双二进制加法计数器74F00 高速四2输入与非门74F02 高速四2输入或非门74F04 高速六反相器74F08 高速四2输入与门74F10 高速三3输入与门74F14 高速六反相斯密特触发74F32 高速四2输入或门74F38 高速四2输入或门74F74 高速双D型触发器74F86 高速四2输入异或门74F139 高速双2－4线译码/驱动器74F151 高速双2－4线译码/驱动器74F153 高速双4选1数据选择器74F157 高速双4选1数据选择器74F161 高速6D型触发器74F174 高速6D型触发器74F175 高速4D型触发器74F244 高速八总线3态缓冲器74F245 高速八总线收发器74F373 高速8D锁存器SN74HCT04 六反相器74系列芯片资料反相器驱动器 LS04 LS05 LS06 LS07 LS125 LS240 LS244 LS245 与门与非门 LS00 LS08 LS10 LS11 LS20 LS21 LS27 LS30 LS38 或门或非门与或非门 LS02 LS32 LS51 LS64 LS65异或门比较器 LS86译码器 LS138 LS139寄存器 LS74 LS175 LS373反相器:Vcc 6A 6Y 5A 5Y 4A 4Y 六非门 74LS04┌┴─┴─┴─┴─┴─┴─┴┐六非门(OC门) 74LS05_ │14 13 12 11 10 9 8│六非门(OC高压输出) 74LS06Y = A ）││ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘1A 1Y 2A 2Y 3A 3Y GND驱动器:Vcc 6A 6Y 5A 5Y 4A 4Y┌┴─┴─┴─┴─┴─┴─┴┐│14 13 12 11 10 9 8│Y = A ）│六驱动器(OC高压输出) 74L S07│ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘1A 1Y 2A 2Y 3A 3Y GNDVcc -4C 4A 4Y -3C 3A 3Y┌┴─┴─┴─┴─┴─┴─┴┐_ │14 13 12 11 10 9 8│Y =A+C ）│四总线三态门 74LS125 │ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘-1C 1A 1Y -2C 2A 2Y GNDVcc -G B1 B2 B3 B4 B8 B6 B7 B8┌┴─┴─┴─┴─┴─┴─┴─┴─┴─┴┐ 8位总线驱动器 74LS245│20 19 18 17 16 15 14 13 12 11│）│ DIR= 1 A=>B│ 1 2 3 4 5 6 7 8 9 10│ DIR=0 B=>A└┬─┬─┬─┬─┬─┬─┬─┬─┬─┬┘DIR A1 A2 A3 A4 A5 A6 A7 A8 GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器正逻辑与门,与非门:Vcc 4B 4A 4Y 3B 3A 3Y┌┴─┴─┴─┴─┴─┴─┴┐│14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与门 74LS08 │ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 4B 4A 4Y 3B 3A 3Y┌┴─┴─┴─┴─┴─┴─┴┐__ │14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与非门 74LS0 0│ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 1C 1Y 3C 3B 3A 3Y┌┴─┴─┴─┴─┴─┴─┴┐___ │14 13 12 11 10 9 8│Y = ABC ）│ 3输入三正与非门 74LS10 │ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘1A 1B 2A 2B 2C 2Y GNDVcc H G Y┌┴─┴─┴─┴─┴─┴─┴┐│14 13 12 11 10 9 8│）│ 8输入与非门 74LS30│ 1 2 3 4 5 6 7│ ________└┬─┬─┬─┬─┬─┬─┬┘ Y = ABCDEFGHA B C D E F GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器正逻辑或门,或非门:Vcc 4B 4A 4Y 3B 3A 3Y┌┴─┴─┴─┴─┴─┴─┴┐ 2输入四或门 74LS32│14 13 12 11 10 9 8│）│ Y = A+B│ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 4Y 4B 4A 3Y 3B 3A┌┴─┴─┴─┴─┴─┴─┴┐ 2输入四或非门 74LS02│14 13 12 11 10 9 8│ ___）│ Y = A+B│ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘1Y 1A 1B 2Y 2A 2B GNDVcc 2Y 2B 2A 2D 2E 1F┌┴─┴─┴─┴─┴─┴─┴┐双与或非门 74S51│14 13 12 11 10 9 8│ _____）│ 2Y = AB+DE│ 1 2 3 4 5 6 7│ _______└┬─┬─┬─┬─┬─┬─┬┘ 1Y = ABC+DEF1Y 1A 1B 1C 1D 1E GNDVcc D C B K J Y┌┴─┴─┴─┴─┴─┴─┴┐ 4-2-3-2与或非门 74S64 74S65(OC门)│14 13 12 11 10 9 8│ ______________ ）│ Y = ABCD+EF+GHI+JK │ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘A E F G H I GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器2输入四异或门 74LS86Vcc 4B 4A 4Y 3Y 3B 3A┌┴─┴─┴─┴─┴─┴─┴┐│14 13 12 11 10 9 8│）│ _ _│ 1 2 3 4 5 6 7│ Y=AB+AB└┬─┬─┬─┬─┬─┬─┬┘1A 1B 1Y 2Y 2A 2B GND8*2输入比较器 74LS688_Vcc Y B8 A8 B7 A7 B6 A6 B5 A5┌┴─┴─┴─┴─┴─┴─┴─┴─┴─┴┐ 8*2输入比较器 74LS688│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬─┬─┬─┬─┬─┬─┬─┬─┬─┬┘CE A1 B1 A2 B2 A3 B3 A4 B4 GND_Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器3-8译码器 74LS138Vcc -Y0 -Y1 -Y2 -Y3 -Y4 -Y5 -Y6 __ _ _ _ __ _ _ __ _ _ __ _ ┌┴─┴─┴─┴─┴─┴─┴─┴┐ Y0=A B C Y1=A B B Y2=A B C Y3=A B C│16 15 14 13 12 11 10 9 │）│ __ _ _ ___ __ _ __│ 1 2 3 4 5 6 7 8│ Y4=A B C Y5=A B C Y6=A B C Y7 =A B C└┬─┬─┬─┬─┬─┬─┬─┬┘A B C -CS0 -CS1 CS2 -Y7 GND双2-4译码器 74LS139Vcc -2G 2A 2B -Y0 -Y1 -Y2 -Y3 __ __ __ __ __ __ __ __ ┌┴─┴─┴─┴─┴─┴─┴─┴┐ Y0=2A 2B Y1=2A 2B Y2=2A 2B Y3=2A 2B│16 15 14 13 12 11 10 9 │）│ __ __ __ __ __ __ __ __│ 1 2 3 4 5 6 7 8│ Y0=1A 1B Y1=1A 1B Y2=1A 1B Y3 =1A 1B└┬─┬─┬─┬─┬─┬─┬─┬┘-1G 1A 1B -Y0 -Y1 -Y2 -Y3 GND8*2输入比较器 74LS688_Vcc Y B8 A8 B7 A7 B6 A6 B5 A5┌┴─┴─┴─┴─┴─┴─┴─┴─┴─┴┐ 8*2输入比较器 74LS688│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬─┬─┬─┬─┬─┬─┬─┬─┬─┬┘CE A1 B1 A2 B2 A3 B3 A4 B4 GND_Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8寄存器:Vcc 2CR 2D 2Ck 2St 2Q -2Q┌┴─┴─┴─┴─┴─┴─┴┐双D触发器 74LS74│14 13 12 11 10 9 8 │）││ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘1Cr 1D 1Ck 1St 1Q -1Q GNDVcc 8Q 8D 7D 7Q 6Q 6D 5D 5Q ALE┌┴─┴─┴─┴─┴─┴─┴─┴─┴─┴┐ 8位锁存器 74LS373│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬─┬─┬─┬─┬─┬─┬─┬─┬─┬┘-OE 1Q 1D 2D 2Q 3Q 3D 4D 4Q GND型号器件名称厂牌[数据表]SN7400四2输入端与非门 TI[DATA]SN740 1四2输入端与非门(OC) SN7402四2输入端或非门 TI[DATA]SN7403四2输入端与非门(OC)TI[DATA]SN7404六反相器 TI[DATA]SN7405六反相器(O C)TI[DATA]SN7406六高压输出反相器 (OC,30V)TI[DATA]SN7407六高压输出缓冲,驱动器(OC,30V)TI[DATA]SN7408四2输入端与门 TI[DATA]SN7409四2输入端与门(OC)TI[DATA]SN7410三3输入端与非门 TI[DATA]SN7412三3输入端与非门(OC)TI[DATA]SN7413双4输入端与非门 TI[DATA]SN7414六反相器TI[DATA]SN7416六高压输出反相缓冲/驱动器 I[DATA]SN7417六高压输出缓冲/驱动器(OC,15V)TI[DATA]SN7420双4输入端与非门 TI[DATA]SN7422双4输入端与非门(OC)TI[DATA]SN7423可扩展双4输入端或非门 TI[DATA]SN7425双4输入端或非门TI[DATA]SN7426四2输入端高压输出与非缓冲器 [DATA]SN7427三3输入端或非门TI[DATA]SN7428四2输入端或非缓冲器 I[DATA]SN74308输入端与非门TI[DATA]SN7432四2输入端或门74756Dual 4-bit open-collector inverting buffer/line driver.+---+--+---+/1OE |1 +--+ 20| VCC1A1 |2 19| /2OE/2Y4 |3 18| /1Y11A2 |4 17| 2A4/2Y3 |5 74 16| /1Y21A3 |6 756 15| 2A3/2Y2 |7 14| /1Y31A4 |8 13| 2A2/2Y1 |9 12| /1Y4GND |10 11| 2A1+----------+74757Dual 4-bit open-collector noninverting buffer/line driver.One active low, one active high output enable.+---+--+---+/1OE |1 +--+ 20| VCC1A4 |2 19| 2OE2Y1 |3 18| 1Y11A3 |4 17| 2A42Y2 |5 74 16| 1Y21A2 |6 757 15| 2A32Y3 |7 14| 1Y31A1 |8 13| 2A22Y4 |9 12| 1Y4GND |10 11| 2A1+----------+747584-bit open-collector inverting bus transceiver.Two enable pins control output enables, one active high and one active low.+---+--+---+/GAB |1 +--+ 14| VCC|2 13| GBAA1 |3 74 12|A2 |4 758 11| B1A3 |5 10| B2A4 |6 9| B3GND |7 8| B4+----------+74760Dual 4-bit open-collector noninverting buffer/line driver.+---+--+---+/1OE |1 +--+ 20| VCC1A1 |2 19| /2OE2Y4 |3 18| 1Y11A2 |4 17| 2A42Y3 |5 74 16| 1Y21A3 |6 760 15| 2A32Y2 |7 14| 1Y31A4 |8 13| 2A22Y1 |9 12| 1Y4GND |10 11| 2A1+----------+* - 本贴最后修改时间：2002-12-9 18:46:59 修改者：autwl* - 修改原因：.autwl 发表于 2002-12-9 18:34 技术交流←返回版面补充1 ZT74804Hex 2-input NAND gates/line drivers.+---+--+---+ +---+---*---+ __1A |1 +--+ 20| VCC | A | B |/Y | /Y = AB1B |2 19| 6B +===+===*===+/1Y |3 18| 6A | 0 | 0 | 1 |2A |4 17| /6Y | 0 | 1 | 1 |2B |5 74 16| 5B | 1 | 0 | 1 |/2Y |6 804 15| 5A | 1 | 1 | 0 |3A |7 14| /5Y +---+---*---+3B |8 13| 4B/3Y |9 12| 4AGND |10 11| /4Y+----------+74805Hex 2-input NOR gates/line drivers.+---+--+---+ +---+---*---+ ___ 1A |1 +--+ 20| VCC | A | B |/Y | /Y = A+B1B |2 19| 6B +===+===*===+/1Y |3 18| 6A | 0 | 0 | 1 |2A |4 17| /6Y | 0 | 1 | 0 |2B |5 74 16| 5B | 1 | 0 | 0 |/2Y |6 805 15| 5A | 1 | 1 | 0 |3A |7 14| /5Y +---+---*---+3B |8 13| 4B/3Y |9 12| 4AGND |10 11| /4Y+----------+74808Hex 2-input AND gates/line drivers.+---+--+---+ +---+---*---+1A |1 +--+ 20| VCC | A | B | Y | Y = AB1B |2 19| 6B +===+===*===+1Y |3 18| 6A | 0 | 0 | 0 |2A |4 17| 6Y | 0 | 1 | 0 |2B |5 74 16| 5B | 1 | 0 | 0 |2Y |6 808 15| 5A | 1 | 1 | 1 |3A |7 14| 5Y +---+---*---+3B |8 13| 4B3Y |9 12| 4AGND |10 11| 4Y+----------+7482110-bit 3-state D flip-flop/bus driver.+---+--+---+ +---+---+---*---+/OE |1 +--+ 24| VCC |/OE|CLK| D | Q |D1 |2 23| Q1 +===+===+===*===+D2 |3 22| Q2 | 1 | X | X | Z |D3 |4 21| Q3 | 0 | / | 0 | 0 |D4 |5 20| Q4 | 0 | / | 1 | 1 |D5 |6 74 19| Q5 | 0 |!/ | X | - |D6 |7 821 18| Q6 +---+---+---*---+D7 |8 17| Q7D8 |9 16| Q8D9 |10 15| Q9D10 |11 14| Q10GND |12 13| CLK+----------+7482210-bit 3-state inverting D flip-flop/bus driver.+---+--+---+ +---+---+---*---+/OE |1 +--+ 24| VCC |/OE|CLK| D |/Q |D1 |2 23| /Q1 +===+===+===*===+D2 |3 22| /Q2 | 1 | X | X | Z |D3 |4 21| /Q3 | 0 | / | 0 | 1 |D4 |5 20| /Q4 | 0 | / | 1 | 0 |D5 |6 74 19| /Q5 | 0 |!/ | X | - |D6 |7 822 18| /Q6 +---+---+---*---+D7 |8 17| /Q7D8 |9 16| /Q8D9 |10 15| /Q9D10 |11 14| /Q10GND |12 13| CLK+----------+748239-bit 3-state D flip-flop/bus driver with clock enable and reset.+---+--+---+/OE |1 +--+ 24| VCCD1 |2 23| Q1D2 |3 22| Q2D3 |4 21| Q3D4 |5 20| Q4D5 |6 74 19| Q5D6 |7 823 18| Q6D7 |8 17| Q7D8 |9 16| Q8D9 |10 15| Q9/RST |11 14| /CLKENGND |12 13| CLK+----------+748258-bit 3-state D flip-flop/bus driver with three output enables, clock enable and reset.+---+--+---+/OE1 |1 +--+ 24| VCC/OE2 |2 23| /OE3D1 |3 22| Q1D2 |4 21| Q2D3 |5 20| Q3D4 |6 74 19| Q4D5 |7 825 18| Q5D6 |8 17| Q6D7 |9 16| Q7D8 |10 15| Q8/RST |11 14| /CLKENGND |12 13| CLK+----------+7482710-bit 3-state noninverting buffer/line driver.+---+--+---+/OE1 |1 +--+ 24| VCCA1 |2 23| Y1A2 |3 22| Y2A3 |4 21| Y3A4 |5 20| Y4A5 |6 742 19| Y5A6 |7 827 18| Y6A7 |8 17| Y7A8 |9 16| Y8A9 |10 15| Y9A10 |11 14| Y10GND |12 13| /OE2+----------+74832Hex 2-input OR gates/line drivers.+---+--+---+ +---+---*---+1A |1 +--+ 20| VCC | A | B | Y | Y = A+B1B |2 19| 6B +===+===*===+1Y |3 18| 6A | 0 | 0 | 0 |2A |4 17| 6Y | 0 | 1 | 1 |2B |5 74 16| 5B | 1 | 0 | 1 |2Y |6 832 15| 5A | 1 | 1 | 1 |3A |7 14| 5Y +---+---*---+3B |8 13| 4B3Y |9 12| 4AGND |10 11| 4Y+----------+748338-bit 3-state noninverting bus transceiver with parity generator/checker and parity register.+---+--+---+/OEA |1 +--+ 24| VCCA1 |2 23| B1A2 |3 22| B2A3 |4 21| B3A4 |5 20| B4A5 |6 74 19| B5A6 |7 833 18| B6A7 |8 17| B7A8 |9 16| B8/ERROR |10 15| PAR/CLR |11 14| /OEBGND |12 13| CLK+----------+7484110-bit 3-state transparent latch/bus driver.+---+--+---+ +---+---+---*---+/OE |1 +--+ 24| VCC |/OE| LE| D | Q |D1 |2 23| Q1 +===+===+===*===+D2 |3 22| Q2 | 1 | X | X | Z |D3 |4 21| Q3 | 0 | 0 | X | - |D4 |5 20| Q4 | 0 | 1 | 0 | 0 |D5 |6 74 19| Q5 | 0 | 1 | 1 | 1 |D6 |7 841 18| Q6 +---+---+---*---+D7 |8 17| Q7D8 |9 16| Q8D9 |10 15| Q9D10 |11 14| Q10GND |12 13| LE+----------+748439-bit 3-state transparent latch/bus driver with set and reset.+---+--+---+ +----+----+---+---+---*---+/OE |1 +--+ 24| VCC |/RST|/SET|/OE| LE| D | Q |D1 |2 23| Q1 +====+====+===+===+===*===+D2 |3 22| Q2 | 0 | 1 | 0 | X | X | 0 |D3 |4 21| Q3 | 1 | 0 | 0 | X | X | 0 |D4 |5 20| Q4 | X | X | 1 | X | X | Z |D5 |6 74 19| Q5 | 1 | 1 | 0 | 0 | X | - |D6 |7 843 18| Q6 | 1 | 1 | 0 | 1 | 0 | 0 |D7 |8 17| Q7 | 1 | 1 | 0 | 1 | 1 | 1 |D8 |9 16| Q8 +----+----+---+---+---*---+D9 |10 15| Q9/RST |11 14| /SETGND |12 13| LE+----------+748458-bit 3-state transparent latch/bus driver with three output enables, set and reset.+---+--+---+/OE1 |1 +--+ 24| VCC/OE2 |2 23| /OE3D1 |3 22| Q1D2 |4 21| Q2D3 |5 20| Q3D4 |6 74 19| Q4D5 |7 845 18| Q5D6 |8 17| Q6D7 |9 16| Q7D8 |10 15| Q8/RST |11 14| /SETGND |12 13| LE+----------+7485712-to-6 line inverting/noninverting data selector/multiplexer with masking and zero detect.+---+--+---+S0 |1 +--+ 24| VCC1A0 |2 23| S11A1 |3 22| 6A01Y |4 21| 6A12A0 |5 20| 6Y2A1 |6 74 19| 5A02Y |7 857 18| 5A13A0 |8 17| 5Y3A1 |9 16| 4A03Y |10 15| 4A1ZD |11 14| 4YGND |12 13| COMP+----------+7486110-bit 3-state noninverting bus transceiver.+---+--+---+/GBA |1 +--+ 24| VCCA1 |2 23| B1A2 |3 22| B2A3 |4 21| B3A4 |5 20| B4A5 |6 74 19| B5A6 |7 861 18| B6A7 |8 17| B7A8 |9 16| B8A9 |10 15| B9A10 |11 14| B10GND |12 13| /GAB+----------+748639-bit 3-state noninverting bus transceiver.+---+--+---+/GBA1 |1 +--+ 24| VCCA1 |2 23| B1A2 |3 22| B2A3 |4 21| B3A4 |5 20| B4A6 |7 863 18| B6A7 |8 17| B7A8 |9 16| B8A9 |10 15| B9/GBA2 |11 14| /GAB2GND |12 13| /GAB1+----------+748678-bit synchronous binary up/down counter with load, asynchronous reset and ripple carry outp ut.+---+--+---+S0 |1 +--+ 24| VCCS1 |2 23| /ENPP0 |3 22| Q0P1 |4 21| Q1P2 |5 20| Q2P3 |6 74 19| Q3P4 |7 867 18| Q4P5 |8 17| Q5P6 |9 16| Q6P7 |10 15| Q7/ENT |11 14| CLKGND |12 13| /RCO+----------+748698-bit synchronous binary up/down counter with load, reset and ripple carry output.+---+--+---+S0 |1 +--+ 24| VCCS1 |2 23| /ENPP0 |3 22| Q0P1 |4 21| Q1P2 |5 20| Q2P3 |6 74 19| Q3P4 |7 869 18| Q4P5 |8 17| Q5P6 |9 16| Q6/ENT |11 14| CLKGND |12 13| /RCO+----------+74873Dual 4-bit 3-state transparent latch with reset.+---+--+---+/1RST |1 +--+ 24| VCC/1OE |2 23| 1LE1D1 |3 22| 1Q11D2 |4 21| 1Q21D3 |5 20| 1Q31D4 |6 74 19| 1Q42D1 |7 873 18| 2Q12D2 |8 17| 2Q22D3 |9 16| 2Q32D4 |10 15| 2Q4/2OE |11 14| 2LEGND |12 13| /2RST+----------+74874Dual 4-bit 3-state D flip-flops with reset.+---+--+---+ +----+---+---+---*---+ /1RST |1 +--+ 24| VCC |/RST|/OE|CLK| D | Q |/1OE |2 23| 1CLK +====+===+===+===*===+1D1 |3 22| 1Q1 | 0 | 1 | X | X | Z | 1D2 |4 21| 1Q2 | X | 0 | X | X | 0 | 1D3 |5 20| 1Q3 | 1 | 0 | / | 0 | 0 | 1D4 |6 74 19| 1Q4 | 1 | 0 | / | 1 | 1 |2D1 |7 874 18| 2Q1 | 1 | 0 |!/ | X | - |2D2 |8 17| 2Q2 +----+---+---+---*---+ 2D3 |9 16| 2Q32D4 |10 15| 2Q4/2OE |11 14| 2CLKGND |12 13| /2RST+----------+74878Dual 4-bit 3-state D flip-flops with reset.+---+--+---+ +----+---+---+---*---+/1RST |1 +--+ 24| VCC |/RST|/OE|CLK| D | Q |/1OE |2 23| 1CLK +====+===+===+===*===+1D1 |3 22| 1Q1 | 0 | 1 | X | X | Z |1D2 |4 21| 1Q2 | X | 0 | X | X | 0 |1D3 |5 20| 1Q3 | 1 | 0 | / | 0 | 0 |1D4 |6 74 19| 1Q4 | 1 | 0 | / | 1 | 1 |2D1 |7 878 18| 2Q1 | 1 | 0 |!/ | X | - |2D2 |8 17| 2Q2 +----+---+---+---*---+2D3 |9 16| 2Q32D4 |10 15| 2Q4/2OE |11 14| 2CLKGND |12 13| /2RST+----------+748814-bit 16- arithmetic logic unit (ALU)+---+--+---+/B0 |1 +--+ 24| VCC/A0 |2 23| /A1S3 |3 22| /B1S2 |4 21| /A2S1 |5 20| /B2S0 |6 74 19| /A3CIN |7 881 18| /B3M |8 17| /G/F0 |9 16| COUT/F1 |10 15| /P/F2 |11 14| A=BGND |12 13| /F3+----------+748858-bit noninverting magnitude comparator with cascade inputs and latchable A inputs.+---+--+---+L+/A |1 +--+ 24| VCCIA<B |2 23| ALEIA>B |3 22| A7B7 |4 21| A6B6 |5 20| A5B5 |6 74 19| A4B4 |7 885 18| A3B3 |8 17| A2B2 |9 16| A1B1 |10 15| A0B0 |11 14| OA<BGND |12 13| OA>B+----------+748998-bit 3-state noninverting latchable bus transceiver with parity generator/checker and indep endent latch-enable inputs.+---+--+---+O//E |1 +--+ 28| VCC/ERRA |2 27| /OEABLEAB |3 26| B1A1 |4 25| B2A2 |5 24| B3A3 |6 23| B4A4 |7 74 22| B5A5 |8 899 21| B6A6 |9 20| B7A7 |10 19| B8A8 |11 18| BPARAPAR |12 17| LEBA/OEBA |13 16| /SELGND |14 15| /ERRB+----------+749568-bit 3-state noninverting latched transceiver.+---+--+---+LEAB |1 +--+ 24| VCCSAB |2 23| LEBADIR |3 22| SBAA1 |4 21| /OEA2 |5 20| B1A3 |6 74 19| B2A4 |7 956 18| B3A5 |8 17| B4A6 |9 16| B5A7 |10 15| B6A8 |11 14| B7GND |12 13| B8+----------+749908-bit transparent latch with readback.+---+--+---+/OERB |1 +--+ 20| VCCD1 |2 19| Q1D2 |3 18| Q2D3 |4 17| Q3D4 |5 74 16| Q4D5 |6 990 15| Q5D6 |7 14| Q6D7 |8 13| Q7D8 |9 12| Q8GND |10 11| LE+----------+749929-bit 3-state transparent latch with readback and reset.+---+--+---+/OERB |1 +--+ 24| VCCD1 |2 23| Q1D2 |3 22| Q2D3 |4 21| Q3D4 |5 20| Q4D5 |6 74 19| Q5D6 |7 992 18| Q6D7 |8 17| Q7D8 |9 16| Q8D9 |10 15| Q9/RST |11 14| /OEGND |12 13| LE+----------+7499410-bit transparent latch with readback.+---+--+---+/OERB |1 +--+ 24| VCCD1 |2 23| Q1D2 |3 22| Q2D3 |4 21| Q3D4 |5 20| Q4D5 |6 74 19| Q5D6 |7 994 18| Q6D7 |8 17| Q7D8 |9 16| Q8D9 |10 15| Q9D10 |11 14| Q10GND |12 13| LE+----------+741000Quad 2-input NAND gates with buffered output.+---+--+---+ +---+---*---+ __1A |1 +--+ 14| VCC | A | B |/Y | /Y = AB1B |2 13| 4B +===+===*===+/1Y |3 7410 12| 4A | 0 | 0 | 1 |2A |4 00 11| /4Y | 0 | 1 | 1 |2B |5 10| 3B | 1 | 0 | 1 |/2Y |6 9| 3A | 1 | 1 | 0 |GND |7 8| /3Y +---+---*---++----------+741004Hex inverters with buffered output.+---+--+---+ +---*---+ _ 1A |1 +--+ 14| VCC | A |/Y | /Y = A/1Y |2 13| 6A +===*===+2A |3 7410 12| /6Y | 0 | Z |/2Y |4 04 11| 5A | 1 | 0 |3A |5 10| /5Y +---*---+/3Y |6 9| 4AGND |7 8| /4Y+----------+741005Hex open-collector inverters with buffered output.+---+--+---+ +---*---+ _ 1A |1 +--+ 14| VCC | A |/Y | /Y = A/1Y |2 13| 6A +===*===+2A |3 7410 12| /6Y | 0 | Z |/2Y |4 05 11| 5A | 1 | 0 |3A |5 10| /5Y +---*---+/3Y |6 9| 4AGND |7 8| /4Y+----------+741032Quad 2-input OR gates with buffered output.+---+--+---+ +---+---*---+1A |1 +--+ 14| VCC | A | B | Y | Y = A+B1B |2 13| 4B +===+===*===+1Y |3 7410 12| 4A | 0 | 0 | 0 |2A |4 32 11| 4Y | 0 | 1 | 1 |2B |5 10| 3B | 1 | 0 | 1 |2Y |6 9| 3A | 1 | 1 | 1 |GND |7 8| 3Y +---+---*---++----------+74335110-tap noninverting delay lines (20, 50 or 100ns total delay).+---+--+---+A |1 +--+ 16| VCC|2 15||3 14| Y1Y2 |4 743 13| Y3Y4 |5 351 12| Y5Y6 |6 11| Y7Y8 |7 10| Y9GND |8 9| Y10+----------+7443748-bit 3-state dual-ranking D flip flop.Designed to prevent stable conditions in data synchronization applications in which setup an d hold times may be violated.+---+--+---+Q1 |1 +--+ 20| D1Q2 |2 19| D2Q4 |4 17| D4GND |5 744 16| VCCQ5 |6 374 15| D5Q6 |7 14| D6Q7 |8 13| D7Q8 |9 12| D8/OE |10 11| CLK+----------+747001Quad 2-input AND gates with schmitt-trigger inputs.0.8V typical input hysteresis at VCC=+5V.+---+--+---+ +---+---*---+1A |1 +--+ 14| VCC | A | B | Y | Y = AB1B |2 13| 4B +===+===*===+1Y |3 747 12| 4A | 0 | 0 | 0 |2A |4 001 11| 4Y | 0 | 1 | 0 |2B |5 10| 3B | 1 | 0 | 0 |2Y |6 9| 3A | 1 | 1 | 1 |GND |7 8| 3Y +---+---*---++----------+747266Quad 2-input XNOR gates.+---+--+---+ +---+---*---+ _ _ _ 1A |1 +--+ 14| VCC | A | B |/Y | Y = A$B = (A.B)+(A.B)1B |2 13| 4B +===+===*===+/1Y |3 747 12| 4A | 0 | 0 | 1 |2A |4 266 11| /4Y | 0 | 1 | 0 |2B |5 10| 3B | 1 | 0 | 0 |/2Y |6 9| 3A | 1 | 1 | 1 |GND |7 8| /3Y +---+---*---++----------+748003Dual 2-input NAND gates.+---+--+---+ __1A |1 +--+ 8| VCC /Y = AB1B |2 748 7| 2B。

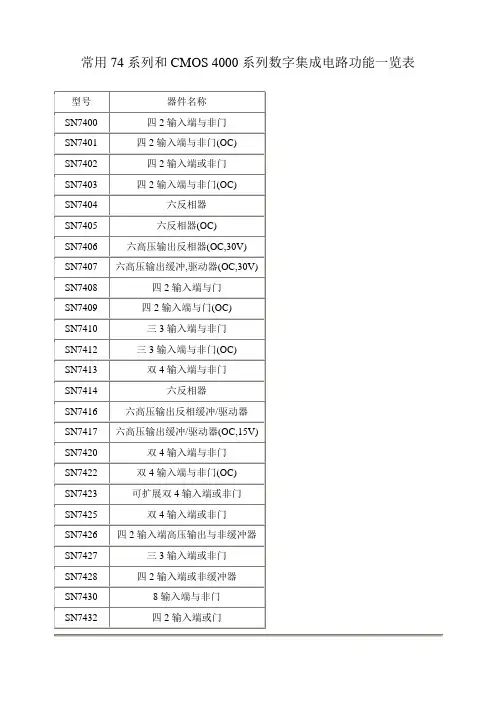

常用74系列和CMOS 4000系列数字集成电路功能一览表

常用74系列和CMOS 4000系列数字集成电路功能一览表

常用74系列和CMOS 4000系列数字集成电路功能一览表常见数字逻辑器件中文注解74系列：：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS04 TTL 六反相器74LS05 TTL 集电极开路六反相器74LS06 TTL 集电极开路六反相高压驱动器74LS07 TTL 集电极开路六正相高压驱动器74LS08 TTL 2输入端四与门74LS09 TTL 集电极开路2输入端四与门74LS10 TTL 3输入端3与非门74LS107 TTL 带清除主从双J-K触发器74LS109 TTL 带预置清除正触发双J-K触发器74LS11 TTL 3输入端3与门74LS112 TTL 带预置清除负触发双J-K触发器74LS12 TTL 开路输出3输入端三与非门74LS121 TTL 单稳态多谐振荡器74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\\输出移位寄存器74LS97 TTL 6位同步二进制乘法器CMOS CD4000系列：CD4000 双3输入端或非门+单非门 TICD4001 四2输入端或非门 HIT/NSC/TI/GOLCD4002 双4输入端或非门 NSCCD4006 18位串入/串出移位寄存器 NSCCD4007 双互补对加反相器 NSCCD4008 4位超前进位全加器 NSCCD4009 六反相缓冲/变换器 NSCCD4010 六同相缓冲/变换器 NSCCD4011 四2输入端与非门 HIT/TICD4012 双4输入端与非门 NSCCD4013 双主-从D型触发器 FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器 NSCCD4015 双4位串入/并出移位寄存器 TICD4016 四传输门 FSC/TICD4017 十进制计数/分配器 FSC/TI/MOTCD4018 可预制1/N计数器 NSC/MOTCD4019 四与或选择器 PHICD4020 14级串行二进制计数/分频器 FSCCD4021 08位串入/并入-串出移位寄存器 PHI/NSC CD4022 八进制计数/分配器 NSC/MOTCD4023 三3输入端与非门 NSC/MOT/TICD4025 三3输入端或非门 NSC/MOT/TICD4026 十进制计数/7段译码器 NSC/MOT/TICD4027 双J-K触发器 NSC/MOT/TICD4028 BCD码十进制译码器 NSC/MOT/TICD4029 可预置可逆计数器 NSC/MOT/TICD4030 四异或门 NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器 NSC/MOT/TICD4032 三串行加法器 NSC/TICD4033 十进制计数/7段译码器 NSC/TICD4034 8位通用总线寄存器 NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存 NSC/MOT/TI CD4038 三串行加法器 NSC/TICD4040 12级二进制串行计数/分频器 NSC/MOT/TICD4041 四同相/反相缓冲器 NSC/MOT/TICD4042 四锁存D型触发器 NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环 NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器 NSC/MOT/TICD4048 4输入端可扩展多功能门 NSC/HIT/TICD4049 六反相缓冲/变换器 NSC/HIT/TICD4050 六同相缓冲/变换器 NSC/MOT/TICD4051 八选一模拟开关 NSC/MOT/TICD4052 双4选1模拟开关 NSC/MOT/TICD4053 三组二路模拟开关 NSC/MOT/TICD4054 液晶显示驱动器 NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器 NSC/HIT/TICD4056 液晶显示驱动器 NSC/HIT/TICD4059 “N”分频计数器 NSC/TICD4063 四位数字比较器 NSC/HIT/TICD4066 四传输门 NSC/TI/MOTCD4067 16选1模拟开关 NSC/TICD4068 八输入端与非门/与门 NSC/HIT/TI CD4069 六反相器 NSC/HIT/TICD4070 四异或门 NSC/HIT/TICD4071 四2输入端或门 NSC/TICD4072 双4输入端或门 NSC/TICD4073 三3输入端与门 NSC/TICD4075 三3输入端或门 NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门 HITCD4078 8输入端或非门/或门CD4081 四2输入端与门 NSC/HIT/TICD4082 双4输入端与门 NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器 NSC/MOT/ST CD4094 8位移位存储总线寄存器 NSC/TI/PHI CD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器 NSC/MOT/TICD4099 8位可寻址锁存器 NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器 NSC\\TICD40107 双2输入端与非缓冲/驱动器 HAR\\TICD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动 STCD40147 10-4线编码器 NSC\\MOTCD40160 可预置BCD加计数器 NSC\\MOTCD40161 可预置4位二进制加计数器 NSC\\MOTCD40162 BCD加法计数器 NSC\\MOTCD40163 4位二进制同步计数器 NSC\\MOTCD40174 六锁存D型触发器 NSC\\TI\\MOTCD40175 四D型触发器 NSC\\TI\\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\\TI CD40193 可预置4位二进制加/减计数器 NSC\\TICD40194 4位并入/串入-并出/串出移位寄存 NSC\\MOT CD40195 4位并入/串入-并出/串出移位寄存 NSC\\MOT CD40208 4×4多端口寄存器CMOS CD4500系列CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐) CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/计时器CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器。

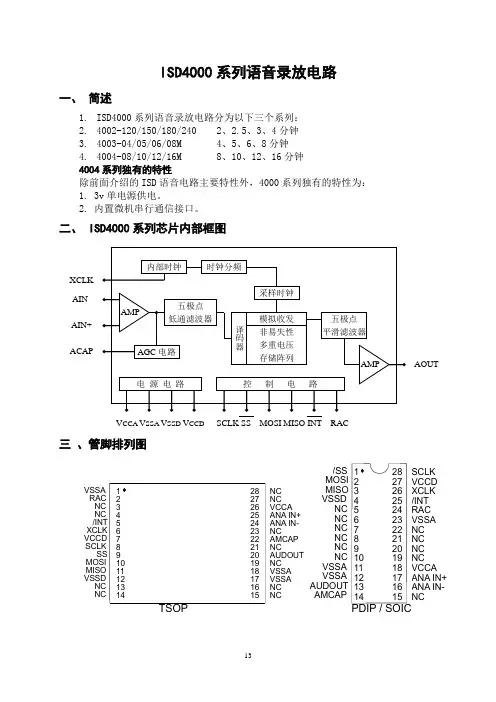

ISD4000系列语音芯片录放电路原理图

ISD4000系列语音芯片录放电路原理图

ISD4000系列语音录放电路一、 简述1. ISD4000系列语音录放电路分为以下三个系列：2. 4002-120/150/180/240 2、2.5、3、4分钟3. 4003-04/05/06/08M 4、5、6、8分钟4. 4004-08/10/12/16M 8、10、12、16分钟 4004系列独有的特性除前面介绍的ISD 语音电路主要特性外，4000系列独有的特性为： 1. 3v 单电源供电。

2. 内置微机串行通信接口。

二、 ISD4000系列芯片内部框图三 、管脚排列图/SS MOSI MISO VSSD NC NC NC NC NC NC VSSA VSSA AUDOUT AMCAPSCLK VCCD XCLK /INT RAC VSSA NC NC NC NC VCCA ANA IN+ ANA IN- NCVSSA RAC NC NC XCLK VCCD SCLK SS MOSI MISO VSSD NC NC NC NC VCCA ANA IN+ ANA IN- NCAMCAP NCAUDOUT NC VSSA VSSA NC NCXCLK AIN-AIN+ ACAPV CCA V SSA V SSD V CCDSCLK SS MOSI MISO INT RACAOUT引脚描述：电源(VCCA，VCCD): 为使噪声最小，芯片的模拟和数字电路使用不同的电源总线，并且分别引到外封装不同管脚上，模拟和数字电源端最好分别走线，尽可能在靠近供电端处相连，而去耦合电容应尽量靠近器件。

地线(VSSA，VSSD)：芯片内部的模拟和数字电路也使用不同的地线。

几个VSSA尽量在引脚焊盘上相连，并用低阻通路连到电源上，VSSD也用低阻通路连到电源上。

同相模拟输入(ANA IN+): 录音信号的同相输入端，输入放大器可用单端或差分驱动。

单端输入时，信号由耦合电容输入，最大幅度为峰峰值32mV，耦合电容和本端的3KΩ电阻输入阻抗决定芯片频带的低端截止频率。

IC集成电路型号大全及40系列芯片功能大全

IC集成电路型号大全及40系列芯片功能大全

CD4000 双3输入端或非门单非门CD4001 四2输入端或非门CD4002 双4输入端或非门CD4006 18位串入/串出移位寄存器CD4007 双互补对加反相器CD4008 4位超前进位全加器CD4009 六反相缓冲/变换器CD4010 六同相缓冲/变换器CD4011 四2输入端与非门CD4012 双4输入端与非门CD4013 双主-从D型触发器CD4014 8位串入/并入-串出移位寄存器CD4015 双4位串入/并出移位寄存器CD4016 四传输门CD4017 十进制计数/分配器CD4018 可预制1/N计数器CD4019 四与或选择器CD4020 14级串行二进制计数/分频器CD4021 08位串入/并入-串出移位寄存器CD4022 八进制计数/分配器CD4023 三3输入端与非门CD4024 7级二进制串行计数/分频器CD4025 三3输入端或非门CD4026 十进制计数/7段译码器CD4027 双J-K触发器CD4028 BCD码十进制译码器CD4029 可预置可逆计数器CD4030 四异或门CD4031 64位串入/串出移位存储器CD4032 三串行加法器CD4033 十进制计数/7段译码器CD4034 8位通用总线寄存器CD4035 4位并入/串入-并出/串出移位寄存CD4038 三串行加法器CD4040 12级二进制串行计数/分频器CD4041 四同相/反相缓冲器CD4042 四锁存D型触发器CD4043 三态R-S锁存触发器("1"触发) CD4044 四三态R-S锁存触发器("0"触发) CD4046 锁相环CD4047 无稳态/单稳态多谐振荡器CD4048 四输入端可扩展多功能门CD4049 六反相缓冲/变换器CD4050 六同相缓冲/变换器CD4051 八选一模拟开关CD4052 双4选1模拟开关CD4053 三组二路模拟开关CD4054 液晶显示驱动器CD4055 BCD-7段译码/液晶驱动器CD4056 液晶显示驱动器CD4059 “N”分频计数器 NSC/TICD4060 14级二进制串行计数/分频器CD4063 四位数字比较器CD4066 四传输门CD4067 16选1模拟开关CD4068 八输入端与非门/与门CD4069 六反相器CD4070 四异或门CD4071 四2输入端或门CD4072 双4输入端或门CD4073 三3输入端与门CD4075 三3输入端或门CD4076 四D寄存器CD4077 四2输入端异或非门CD4078 8输入端或非门/或门CD4081 四2输入端与门CD4082 双4输入端与门CD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器CD4095 三输入端J-K触发器CD4096 三输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器CD4099 8位可寻址锁存器CD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器CD40107 双2输入端与非缓冲/驱动器CD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动CD40147 10-4线编码器CD40160 可预置BCD加计数器CD40161 可预置4位二进制加计数器CD40162 BCD加法计数器CD40163 4位二进制同步计数器CD40174 六锁存D型触发器CD40175 四D型触发器CD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) CD40193 可预置4位二进制加/减计数器CD40194 4位并入/串入-并出/串出移位寄存CD40195 4位并入/串入-并出/串出移位寄存CD40208 4×4多端口寄存器CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐) CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/计时器CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD22100 4×4×1交叉点开关0206A 天线开关集成电路03VFG9 发射压控振荡集成电路1021AC 发射压控振荡集成电路1097C 升压集成电路140N 电源取样比较放大集成电路 14DN363 伺服控制集成电路15105 充电控制集成电路15551 管理卡升压集成电路1710 视频信号处理集成电路1N706 混响延时集成电路20810－F6096 存储集成电路2252B 微处理集成电路2274 延迟集成电路24C01ACEA 存储集成电路24C04 存储集成电路24C64 码片集成电路24LC16B 存储集成电路24LC65 电可改写编程只读存储集成电路 27C1000PC－12 存储集成电路27C2000QC－90 存储集成电路27C20T 存储集成电路27C512 电可改写编程只读存储集成电路 2800 红外遥控信号接收集成电路28BV64 码片集成电路28F004 版本集成电路31085 射频电源集成电路32D54 电源、音频信号处理集成电路1732D75 电源、音频信号处理集成电路32D92 电源中频放大集成电路4066B 电子开关切换集成电路4094 移位寄存串入、并出集成电路424260SDJ 存储集成电路4260 动态随机存储集成电路4270351/91B9905 中频放大集成电路4370341/90M9919 中频处理集成电路4464 存储集成电路4558 双运算放大集成电路4580D 双运算放大集成电路47C1638AN－U337 微处理集成电路47C1638AU－353 微处理集成电路47C432GP 微处理集成电路47C433AN－3888 微处理集成电路49/4CR1A 中频放大集成电路5101 天线开关集成电路5G052 发光二极管四位显示驱动集成电路 5G24 运算放大集成电路5W01 双运算放大集成电路649/CRIA70612 中频放大集成电路673/3CR2A 多模转换集成电路74122 可重触发单稳态集成电路74HC04 逻辑与非门集成电路74HC04D 六反相集成电路74HC123 单稳态集成电路74HC125 端口功能扩展集成电路74HC14N 六反相集成电路74HC157A 多路转换集成电路1874HC245 总线收发集成电路74HC32 或门四2输入集成电路74HC374八D 触发集成电路74HC573D 存储集成电路74HCT157 多路转换双输入集成电路74HCT4046A 压控振荡集成电路74HCT4538D 单稳态集成电路74HCT4538N 触发脉冲集成电路74HCT86D 异或门四2输入集成电路74HCU04 与非门集成电路74LS125 端口功能扩展集成电路74LS373 锁存集成电路74LS393 计数双四位二进制集成电路74LS74双D 触发集成电路78014DFP 系统控制处理集成电路811N 伴音阻容偏置集成电路83D33 压控振荡集成电路85712 场扫描信号校正处理集成电路 85713 行扫描信号校正集成电路87C52 微处理集成电路87CK38N－3584 微处理集成电路87CK38N－3627 微处理集成电路89C52 系统控制处理集成电路89C55 系统控制处理集成电路93C66 电可改写编程只读存储集成电路 93LC56 电可改写编程存储集成电路9821K03 系统控制集成电路A1642P 背景歌声消除集成电路A701 红外遥控信号接收集成电路A7950 场频识别集成电路19A8772AN 色差信号延迟处理集成电路A9109 功率放大集成电路AAB 电源集成电路ACA650 色度信号解调集成电路ACFP2 色度、亮度信号分离集成电路 ACP2371 多伴音、多语言改善集成电路 ACVP2205 色度、亮度信号分离集成电路 AD1853 立体声数/模转换集成电路AD1858 音频解调集成电路AD722 视频编码集成电路ADC2300E 音频数/模转换集成电路ADC2300J 音频数/模转换集成电路ADC2310E 音频数/模转换集成电路ADV7172 视频编码集成电路ADV7175A 视频编码集成电路AE31201 频率显示集成电路AJ7080 射频调制集成电路AK4321－VF－E1 音频数/模转换集成电路AN1319 双高速电压比较集成电路AN1358S 双运算放大集成电路AN1393 双运算放大集成电路AN1431T 稳压电源集成电路AN1452 音频前置放大集成电路AN1458S 双运算放大集成电路AN206 伴音中频及前置放大集成电路AN222 自动频率控制集成电路AN236 副载波信号处理集成电路AN239Q 图像、伴音中频放大集成电路AN247P 图像中频放大、AGC控制集成电路 AN253P 调频/调幅中频放大集成电路20AN262 音频前置放大集成电路AN2661NK 视频信号处理集成电路AN2663K 视频信号处理集成电路AN272 音频功率放大集成电路AN2751FAP 视频信号处理集成电路AN281 色度解码集成电路AN2870FC 多功能控制集成电路AN295 行、场扫描信号处理集成电路AN301 伺服控制集成电路AN305 视频自动增益控制集成电路AN306 色度自动相位控制集成电路AN318 直流伺服控制集成电路AN320 频率控制、调谐显示驱动集成电路 AN3215K 视频信号处理集成电路AN3215S 视频信号处理集成电路AN3224K 磁头信号记录放大集成电路AN3248NK 亮度信号记录、重放处理集成电路 AN331 视频信号处理集成电路AN3311K 磁头信号放大集成电路AN3313 磁头信号放大集成电路AN3321S 录像重放信号处理集成电路AN3331K 磁头信号处理集成电路AN3337NSB 磁头信号放大集成电路AN3380K 磁头信号处理集成电路AN3495K 色度、亮度信号降噪集成电路AN355 伴音中频放大、检波集成电路AN3581S 视频驱动集成电路AN366 调频/调幅中频放大集成电路AN3791 移位控制集成电路21AN3792 磁鼓伺服控制接口集成电路AN3795 主轴伺服控制接口集成电路AN3814K 电机驱动集成电路AN4265 音频功率放大集成电路AN4558 运算放大集成电路AN5010 电子选台集成电路AN5011 电子选台集成电路AN5015K 电子选台集成电路AN5020 红外遥控信号接收集成电路AN5025S 红外遥控信号接收集成电路AN5026K 红外遥控信号接收集成电路AN5031 电调谐控制集成电路AN5034 调谐控制集成电路AN5036 调谐控制集成电路AN5043 调谐控制集成电路AN5071 频段转换集成电路AN5095K 电视信号处理集成电路AN5110 图像中频放大集成电路AN5130 图像中频、视频检波放大集成电路AN5138NK 图像、伴音中频放大集成电路AN5156K 电视信号处理集成电路AN5177NK 图像、伴音中频放大集成电路AN5179K 图像、伴音中频放大集成电路AN5183K 中频信号处理集成电路AN5195K 中频、色度、扫描信号处理集成电路AN5215 伴音信号处理集成电路AN5520 伴音中频放大及鉴频集成电路AN5222 伴音中频放大集成电路AN5250 伴音中频放大、鉴频及功率放大集成电路 AN5262 音频前置放大集成电路22AN5265 音频功率放大集成电路AN5270 音频功率放大集成电路AN5273 双声道音频功率放大集成电路AN5274 双声道音频功率放大集成电路AN5275 中置、3D放大集成电路AN5285K 双声道前置放大集成电路AN5312 视频、色度信号处理集成电路AN5313NK 视频、色度信号处理集成电路AN5342 图像水平轮廓校正集成电路AN5342FB 水平清晰度控制集成电路AN5344FBP 色度信号处理集成电路AN5348K 人工智能信号处理集成电路AN5385K 色差信号放大集成电路AN5410 行、场扫描信号处理集成电路AN5421 同步检测集成电路AN5422 行、场扫描信号处理集成电路AN5512 场扫描输出集成电路AN5515 场扫描输出集成电路AN5521 场扫描输出集成电路AN5532 场扫描输出集成电路AN5534 场扫描输出集成电路AN5551 枕形校正集成电路AN5560 场频识别集成电路AN5600K 中频、亮度、色度及扫描信号处理集成电路 AN5601K 视频、色度、同步信号处理集成电路AN5607K 视频、色度、行场扫描信号处理集成电路 AN5615 视频信号处理集成电路AN5620X 色度信号处理集成电路AN5621 场扫描输出集成电路23AN5625 色度信号处理集成电路AN5633K 色度信号处理集成电路AN5635 色度解码集成电路AN5635NS 色度解码集成电路AN5637 色度解码、亮度延迟集成电路AN5650 同步信号分离集成电路AN5682K 基色电子开关切换集成电路AN5693K 视频、色度、行场扫描信号处理集成电路 AN5712 图像中频放大、AGC控制集成电路AN5722 图像中频放大、检波集成电路AN5732 伴音中频放大、鉴频集成电路AN5743 音频功率放大集成电路AN5750 行自动频率控制及振荡集成电路AN5757S 行扫描电源电压控制集成电路AN5762 场扫描振荡、输出集成电路AN5764 光栅水平位置控制集成电路AN5765 电源稳压控制集成电路AN5767 同步信号处理集成电路AN5768 光栅倾斜校正控制集成电路AN5790N 行扫描信号处理集成电路AN5791 同步脉冲相位与脉宽调整集成电路 AN5803 双声道立体声解调集成电路AN5836 双声道前置放大集成电路AN5858K 视频信号控制集成电路AN5862 视频信号控制集成电路AN5862S－E1 视频信号开关控制集成电路AN5870K 模拟信号切换集成电路AN5891K 音频信号处理集成电路AN614 行枕形校正集成电路24AN6210 双声道前置放大集成电路AN6306S 亮度信号处理集成电路AN6308 模拟电子开关集成电路AN6327 视频重放信号处理集成电路AN6341N 伺服控制集成电路AN6342N 基准分频集成电路AN6344 伺服控制集成电路AN6345 分频集成电路AN6346N 磁鼓伺服控制集成电路AN6350 磁鼓伺服控制集成电路AN6357N 主轴接口集成电路AN6361N 色度信号处理集成电路AN6367NK 色度信号处理集成电路AN6371S 自动相位控制集成电路AN6387 电机伺服控制集成电路AN6550 卡拉OK音频放大集成电路AN6554 四运算放大集成电路AN6561 双运算放大集成电路AN6562SG 双运算放大集成电路AN6609N 电机驱动集成电路AN6612 电机稳速控制集成电路AN6650 电机速度控制集成电路AN6651 电机速度控制集成电路AN6652 电机稳速控制集成电路AN6875 发光二极管五位显示驱动集成电路 AN6877 发光二极管七位显示驱动集成电路 AN6884 发光二极管五位显示驱动集成电路 AN6886 发光二极管五位显示驱动集成电路 AN6888 发光二极管显示驱动集成电路AN6914 双电压比较集成电路25AN7085N5 单片录、放音集成电路AN7105 双声道音频功率放大集成电路AN7106K 双声道音频功率放大集成电路AN7108 单片立体声放音集成电路AN710S 单片放音集成电路AN7110E 音频功率放大集成电路AN7114 音频功率放大集成电路AN7116 音频功率放大集成电路AN7118 双声道音频功率放大集成电路AN7118S 双声道音频功率放大集成电路AN7120 音频功率放大集成电路AN7124 双声道音频功率放大集成电路AN7145 双声道音频功率放大集成电路AN7148 双声道音频功率放大集成电路AN7158N 音频功率放大7.5W×2集成电路 AN7161N 音频功率放大集成电路AN7164 双声道音频功率放大集成电路AN7171NK 音频功率放大集成电路AN7205 调频/调谐及高频放大集成电路 AN7220 调频/调幅中频放大集成电路AN7222 调频/调幅中频放大集成电路AN7223 调频/调幅中频放大集成电路AN7226 调频/调幅中频放大集成电路AN7256 调频/调谐及中频放大集成电路 AN7311 双声道前置放大集成电路AN7312 双声道前置放大集成电路AN7315 双声道前置放大集成电路AN7315S 双声道前置放大集成电路AN7320 音频前置放大集成电路AN7396K 双声道前置放大集成电路26AN7397K 双声道前置放大集成电路AN7410 调频立体声多路解码集成电路AN7414 调频立体声解码集成电路AN7420N 调频立体声解码集成电路AN7470 调频立体声解码集成电路AN7805 三端电源稳压＋5V/1A集成电路 AN7806 三端电源稳压＋6V/1A集成电路 AN7807 三端电源稳压＋7V/1A集成电路 AN7808 三端电源稳压＋8V/1A集成电路 AN7809 电源稳压＋9V/1A集成电路AN7810 三端电源稳压＋10V/1A集成电路 AN7812 三端电源稳压＋12V/1A集成电路 AN7815 三端电源稳压＋15V/1A集成电路 AN7818 三端电源稳压＋18V/1A集成电路AN7824 三端电源稳压＋24V/1A集成电路AN78L05 三端电源稳压＋5V/0.1A集成电路AN78L06 三端电源稳压＋6V/0.1A集成电路AN78L08 三端电源稳压＋8V/0.1A集成电路AN78L09 三端电源稳压＋9V/0.1A集成电路AN78L10 三端电源稳压＋10V/0.1A集成电路 AN78L12 三端电源稳压＋12V/0.1A集成电路 AN78L15 三端电源稳压＋15V/0.1A集成电路 AN78L18 三端电源稳压＋18V/0.1A集成电路 AN78L20 三端电源稳压＋20V/0.1A集成电路 AN78L24 三端电源稳压＋24V/0.1A集成电路 AN78M05 三端电源稳压＋5V/0.5A集成电路AN78M06 三端电源稳压＋6V/0.5A集成电路AN78M08 三端电源稳压＋8V/0.5A集成电路AN78M09 三端电源稳压＋9V/0.5A集成电路27AN78M10 三端电源稳压＋10V/0.5A集成电路 AN78M12 三端电源稳压＋12V/0.5A集成电路 AN78M15 三端固定式稳压＋15V/0.5A集成电路 AN78M18 三端电源稳压＋18V/0.5A集成电路 AN78M20 三端电源稳压＋20V/0.5A集成电路 AN78M24 三端电源稳压＋24V/0.5A集成电路 AN7905 三端电源稳压－5V/1A集成电路AN7906 三端电源稳压－6V/1A集成电路AN7908T 三端电源稳压－8V/1A集成电路AN7909T 三端电源稳压－9V/1A集成电路AN7910T 三端电源稳压－10V/1A集成电路AN7912 三端电源稳压－12V/1A集成电路AN7915 三端电源稳压－15V/1A集成电路AN7918 三端电源稳压－18V/1A集成电路AN7920 三端电源稳压－20V/1A集成电路AN7924 三端电源稳压－24V/1A集成电路AN79L05 三端电源稳压－5V/0.1A集成电路AN79L06 三端电源稳压－6V/0.1A集成电路AN79L08 三端电源稳压－8V/0.1A集成电路AN79L09 三端电源稳压－9V/0.1A集成电路AN79L10 三端电源稳压－10V/0.1A集成电路 AN79L12 三端电源稳压－12V/0.1A集成电路 AN79L15 三端电源稳压－15V/0.1A集成电路 AN79L18 三端电源稳压－18V/0.1A集成电路 AN79L20 三端电源稳压－20V/0.1A集成电路 AN79L24 三端电源稳压－24V/0.1A集成电路 AN79M05 三端电源稳压－5V/0.5A集成电路AN79M08 三端电源稳压－8V/0.5A集成电路 AN79M09 三端电源稳压－9V/0.5A集成电路28AN79M10 三端电源稳压－10V/0.5A集成电路 AN79M12 三端电源稳压－12V/0.5A集成电路 AN79M15 三端电源稳压－15V/0.5A集成电路 AN79M18 三端电源稳压－18V/0.5A集成电路 AN79M20 三端电源稳压－20V/0.5A集成电路 AN79M24 三端电源稳压－24V/0.5A集成电路 AN8028 自激式开关电源控制集成电路AN8270K 主轴电机控制集成电路AN8280 电机驱动集成电路AN8281S 电机驱动集成电路AN8290S 主轴电机驱动集成电路AN8355S 条形码扫描接收集成电路AN8370S 光电伺服控制集成电路AN8373S 射频伺服处理集成电路AN8375S 伺服处理集成电路AN8389S－E1 电机驱动集成电路AN8480NSB 主轴电机驱动集成电路AN8481SB－E1 主轴电机驱动集成电路AN8482SB 主轴电机驱动集成电路AN8623FBQ 主轴伺服处理集成电路AN8788FB 电机驱动集成电路AN8802CE1V 伺服处理集成电路AN8813NSBS 主轴电机驱动集成电路AN8819NFB 伺服驱动、直流交换集成电路AN8824FBQ 前置放大集成电路AN8825NFHQ－V 聚焦、循迹误差处理集成电路AN8831SC 视频预视放集成电路AN8832SB－E1 射频放大、伺服处理集成电路AN8837SB－E1 伺服处理集成电路AN89C2051－24PC 微处理集成电路29APU2400U 音频信号处理集成电路APU2470 音频信号处理集成电路AS4C14405－60JC 动态随机存储1M×4集成电路AS4C256K16ED－60JC 存储集成电路ASD0204－015 图文控制集成电路ASD0204GF－－3BA显示控制集成电路AT24C08 存储集成电路AT24C08A 存储集成电路AT24C256－10CI 码片集成电路AT27C010 电可改写编程只读存储集成电路 AT27C020 存储集成电路ATMEL834 存储集成电路AVM－1 视频信号处理厚膜集成电路AVM－2 音频信号处理厚膜集成电路AVSIBCP08 倍压整流切换集成电路B0011A 存储集成电路B1218 电子快门控制集成电路BA033T 三端电源稳压＋3.3V集成电路 BA10324 四运算放大集成电路BA10393N 双运算放大集成电路BA1102F 杜比降噪处理集成电路BA1106F 杜比降噪处理集成电路BA12ST 电源稳压集成电路BA1310 调频立体声解码集成电路BA1332L 调频立体声解码集成电路BA1350 调频立体声解码集成电路BA1351 调频立体声解码集成电路BA1356 调频立体声解码集成电路BA1360 调频立体声解码集成电路BA15218N 双运算放大集成电路30BA225 可触发双单稳态振荡集成电路 BA302 音频前置放大集成电路BA311 音频前置放大集成电路BA313 音频前置放大集成电路BA3283 单片放音集成电路BA328F 双声道前置放大集成电路BA329 双声道前置放大集成电路BA3304F 录放音前置均衡放大集成电路 BA3306 音频、前置放大集成电路BA3312N 话筒信号前置放大集成电路BA3313L 自动音量控制集成电路BA3314 话筒信号前置放大集成电路BA335 自动选曲集成电路BA336 自动选曲集成电路BA340 音频前置放大集成电路BA3402F 双声道前置放大集成电路BA3404F 自返转放音集成电路BA3416BL 双声道前置放大集成电路BA343 双声道前置放大集成电路BA3503F 双声道前置放大集成电路BA3506 单片放音集成电路BA3513FS 单片放音集成电路BA3706 自动选曲集成电路BA3707 录音带曲间检测集成电路BA3812L 五频段音调补偿集成电路BA3818F 电压比较运放集成电路BA3822LS 双声道五频段显示均衡集成电路BA3828 电子选台预置集成电路BA3880 音频处理集成电路31BA401 调频中频放大集成电路BA402 调频中频放大集成电路BA4110 调频中频放大集成电路BA4234L 调频中频放大集成电路BA4402 调频调谐收音集成电路BA4403 调频高频放大、混频、本振集成电路 BA4560 双运算放大集成电路BA5096 数字混响集成电路BA5102A 音频功率放大集成电路BA514 音频功率放大集成电路BA516 音频功率放大集成电路BA5208AF 音频功率放大集成电路BA532 音频功率放大集成电路BA534 音频功率放大集成电路BA5406 双声道音频功率放大集成电路BA5412 音频功率放大集成电路BA547 音频功率放大1.5W集成电路BA5912AFP－YE2 电机驱动、倾斜、加载集成电路BA5981FP－E2 聚焦、循迹驱动集成电路BA5983FB 四通道伺服驱动集成电路BA5983FM－E2 电机驱动集成电路BA6104 发光二极管五位显示驱动集成电路 BA6107A 电机伺服控制集成电路BA6109 加载电机驱动集成电路BA6125 发光二极管五位显示驱动集成电路 BA6137 发光二极管五位显示驱动集成电路 BA6191 音频控制集成电路BA6196FP 伺服驱动集成电路BA6208 电机驱动集成电路BA6208D 电机驱动集成电路32BA6209 电机驱动集成电路BA6209N 双向驱动电机集成电路BA6209U 电机双向驱动集成电路BA6218 加载电机驱动集成电路BA6219B 电机驱动集成电路BA6227 电机稳速控制集成电路BA6238 电机驱动集成电路BA6239 电机双向驱动集成电路BA6239A 电机双向驱动集成电路BA6246M 加载、转盘电机驱动集成电路BA6248 电机驱动集成电路BA6286 电机驱动集成电路BA6287 电机驱动集成电路BA6290 电机驱动集成电路BA6295AFP－E2 加载、倾斜驱动集成电路BA6296FP 电机速度控制集成电路BA6297AFP 伺服驱动集成电路BA6302A 电机伺服控制集成电路BA6305 控制放大集成电路BA6305F 控制放大集成电路BA6308 电子开关切换集成电路BA6321 电机伺服控制集成电路BA6392 伺服驱动集成电路BA6395 主轴电机驱动集成电路BA6396FP 伺服驱动集成电路BA6411 电机驱动集成电路BA6435S 主轴电机驱动集成电路BA6459P1 电机驱动集成电路BA6570FP－E2 聚焦、循迹驱动集成电路33BA6664FM 三相主电机驱动集成电路BA6791FP 四通道伺服驱动集成电路BA6796FP 电机驱动集成电路BA6810S 音频显示驱动集成电路BA6844AFP－E2 三相主电机驱动集成电路BA6849FP 主轴电机驱动集成电路BA689 发光二极管十二位显示驱动集成电路 BA6893KE2 直流变换驱动集成电路BA6956AN 加载电机驱动集成电路BA6993 双运算放大集成电路BA7001 音频切换集成电路BA7004 测试信号发生集成电路BA7005AL 射频调制集成电路BA7007 信号检测集成电路BA7021 视频信号选择集成电路BA7024 视频信号测试集成电路BA7025L 信号检测集成电路BA7042 振荡集成电路BA7047 调频检波集成电路BA7048N 包络信号检测集成电路BA7106LS 检测信号控制集成电路BA7180FS 磁头信号放大集成电路BA7212S 磁头信号放大集成电路BA7253S 磁头信号放大集成电路BA7254S 四磁头信号放大集成电路BA7258AS 亮度信号处理集成电路BA7264S 视频信号处理集成电路BA7274S 磁头信号放大集成电路BA7357S 中频放大集成电路BA7604N 电子开关切换集成电路34BA7606F 色差信号切换集成电路BA7655 色度信号处理集成电路BA7665FS－E2 视频输出放大集成电路BA7725FS 混响立体声放大集成电路BA7725S 信号压缩及扩展处理集成电路BA7743FS 磁头信号放大集成电路BA7751ALS 音频信号录放处理集成电路BA7752LS 音频信号处理集成电路BA7755 磁头开关集成电路BA7755AF－E2 磁头开关集成电路BA7765AS 音频信号处理集成电路BA7766SA 音频信号处理集成电路BA7767AS 音频信号处理集成电路BA7797F 音频信号处理集成电路BA8420 特技控制处理集成电路BAL6309 场同步信号发生集成电路BH3866AS 音频、色度信号前置放大集成电路 BH4001 微处理集成电路BH7331P 音频功率放大集成电路BH7770KS 音频信号处理集成电路BL3207 亮度延时集成电路BL3208B 音频延迟混响集成电路BL5132 中频放大集成电路BL54573 电子调频波段转换集成电路BL5612 视频放大、色差矩阵集成电路BM5060 微处理集成电路BM5061 字符发生集成电路BM5069 微处理集成电路BN5115 图像中频放大集成电路BOC31F 单片微处理集成电路35BP5020 视频电源转换集成电路BT852 视频编码集成电路BT864 视频编码集成电路BT866PQFP 微处理集成电路BU12102 时序信号发生解码集成电路BU2092F 扩展集成电路BU2185F 同步信号处理集成电路BU2285FV 时钟信号发生集成电路BU2820 伺服控制集成电路BU2841FS 视频、蓝背景信号发生集成电路 BU2872AK 操作系统控制、屏显驱动集成电路 BU3762AF 红外遥控信号发射集成电路BU4053B 电子开关切换集成电路BU5814F 红外遥控信号发射集成电路BU5994F 红外遥控信号发射集成电路BU6198F 屏幕显示集成电路BU9252F 音频延时集成电路BU9252S 数/模转换集成电路BU9253FS 话筒音频混响集成电路BX1303 音频功率放大集成电路BX1409 红外遥控信号接收集成电路BX7506 主轴电机电源控制集成电路C1363CA 红外遥控电子选台集成电路C1490HA 红外遥控信号接收集成电路C187 分配、十进制计数集成电路C301 译码BCD－10段集成电路C68639Y 微处理集成电路C75P036 微处理集成电路CA0002 调幅模拟声解调集成电路CA2004 音频功率放大集成电路36CA2006 音频功率放大集成电路CA270AW 视频检波放大集成电路CA3075 调频中频放大集成电路CA3089 调频中频放大集成电路CA3120E 视频信号处理集成电路CA3140 运算放大集成电路CA810 音频功率放大集成电路CA920 行扫描信号处理集成电路CAS126 天线开关集成电路CAT24C16 电可改写编程只读存储集成电路 CAT35C104HP 存储集成电路CC4000 或非门双3输入集成电路。

CD4000系列芯片功能

CD4000系列芯片功能

CD4000系列芯片功能型号器件名称备注CD4000 双3输入端或非门+单非门 TICD4001 四2输入端或非门 HIT/NSC/TI/GOLCD4002 双4输入端或非门 NSCCD4006 18位串入/串出移位寄存器 NSCCD4007 双互补对加反相器 NSCCD4008 4位超前进位全加器 NSCCD4009 六反相缓冲/变换器 NSCCD4010 六同相缓冲/变换器 NSCCD4011 四2输入端与非门 HIT/TICD4012 双4输入端与非门 NSCCD4013 双主-从D型触发器 FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器 NSCCD4015 双4位串入/并出移位寄存器 TICD4016 四传输门 FSC/TICD4017 十进制计数/分配器 FSC/TI/MOTCD4018 可预制1/N计数器 NSC/MOTCD4019 四与或选择器 PHICD4020 14级串行二进制计数/分频器 FSCCD4021 08位串入/并入-串出移位寄存器 PHI/NSC CD4022 八进制计数/分配器 NSC/MOTCD4023 三3输入端与非门 NSC/MOT/TICD4024 7级二进制串行计数/分频器 NSC/MOT/TICD4025 三3输入端或非门 NSC/MOT/TICD4026 十进制计数/7段译码器 NSC/MOT/TICD4027 双J-K触发器 NSC/MOT/TICD4028 BCD码十进制译码器 NSC/MOT/TICD4029 可预置可逆计数器 NSC/MOT/TICD4030 四异或门 NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器 NSC/MOT/TICD4032 三串行加法器 NSC/TICD4033 十进制计数/7段译码器 NSC/TICD4034 8位通用总线寄存器 NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存 NSC/MOT/TI CD4038 三串行加法器 NSC/TICD4040 12级二进制串行计数/分频器 NSC/MOT/TICD4041 四同相/反相缓冲器 NSC/MOT/TICD4042 四锁存D型触发器 NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环 NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器 NSC/MOT/TICD4048 4输入端可扩展多功能门 NSC/HIT/TICD4049 六反相缓冲/变换器 NSC/HIT/TICD4050 六同相缓冲/变换器 NSC/MOT/TICD4051 八选一模拟开关 NSC/MOT/TICD4052 双4选1模拟开关 NSC/MOT/TICD4053 三组二路模拟开关 NSC/MOT/TICD4054 液晶显示驱动器 NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器 NSC/HIT/TICD4056 液晶显示驱动器 NSC/HIT/TICD4059 “N”分频计数器 NSC/TICD4060 14级二进制串行计数/分频器 NSC/TI/MOTCD4063 四位数字比较器 NSC/HIT/TICD4066 四传输门 NSC/TI/MOTCD4067 16选1模拟开关 NSC/TICD4068 八输入端与非门/与门 NSC/HIT/TICD4069 六反相器 NSC/HIT/TICD4070 四异或门 NSC/HIT/TICD4071 四2输入端或门 NSC/TICD4072 双4输入端或门 NSC/TICD4073 三3输入端与门 NSC/TICD4075 三3输入端或门 NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门 HITCD4078 8输入端或非门/或门CD4081 四2输入端与门 NSC/HIT/TICD4082 双4输入端与门 NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器 NSC/MOT/ST CD4094 8位移位存储总线寄存器 NSC/TI/PHI CD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器 NSC/MOT/TICD4099 8位可寻址锁存器 NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器 NSC\TICD40107 双2输入端与非缓冲/驱动器 HAR\TICD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动 STCD40147 10-4线编码器 NSC\MOTCD40160 可预置BCD加计数器 NSC\MOTCD40161 可预置4位二进制加计数器 NSC\MOTCD40162 BCD加法计数器 NSC\MOTCD40163 4位二进制同步计数器 NSC\MOTCD40174 六锁存D型触发器 NSC\TI\MOTCD40175 四D型触发器 NSC\TI\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\TICD40193 可预置4位二进制加/减计数器 NSC\TICD40194 4位并入/串入-并出/串出移位寄存 NSC\MOT CD40195 4位并入/串入-并出/串出移位寄存 NSC\MOT CD40208 4×4多端口寄存器。

CD4000系列芯片功能表

CD4000系列芯片功能表

CD4000 双3输入端或非门单非门CD4001 四2输入端或非门CD4002 双4输入端或非门CD4006 18位串入/串出移位寄存器CD4007 双互补对加反相器CD4008 4位超前进位全加器CD4009 六反相缓冲/变换器CD4010 六同相缓冲/变换器CD4011 四2输入端与非门CD4012 双4输入端与非门CD4013 双主-从D型触发器CD4014 8位串入/并入-串出移位寄存器CD4015 双4位串入/并出移位寄存器CD4016 四传输门CD4017 十进制计数/分配器CD4018 可预制1/N计数器CD4019 四与或选择器CD4020 14级串行二进制计数/分频器CD4021 08位串入/并入-串出移位寄存器CD4022 八进制计数/分配器CD4023 三3输入端与非门CD4024 7级二进制串行计数/分频器CD4025 三3输入端或非门CD4026 十进制计数/7段译码器CD4027 双J-K触发器CD4028 BCD码十进制译码器CD4029 可预置可逆计数器CD4030 四异或门CD4031 64位串入/串出移位存储器CD4032 三串行加法器CD4033 十进制计数/7段译码器CD4034 8位通用总线寄存器CD4035 4位并入/串入-并出/串出移位寄存CD4038 三串行加法器CD4040 12级二进制串行计数/分频器CD4041 四同相/反相缓冲器CD4042 四锁存D型触发器CD4043 三态R-S锁存触发器("1"触发) CD4044 四三态R-S锁存触发器("0"触发) CD4046 锁相环CD4047 无稳态/单稳态多谐振荡器CD4048 四输入端可扩展多功能门CD4049 六反相缓冲/变换器CD4050 六同相缓冲/变换器CD4051 八选一模拟开关CD4052 双4选1模拟开关CD4053 三组二路模拟开关CD4054 液晶显示驱动器CD4055 BCD-7段译码/液晶驱动器CD4056 液晶显示驱动器CD4059 “N”分频计数器NSC/TICD4060 14级二进制串行计数/分频器CD4063 四位数字比较器CD4066 四传输门CD4067 16选1模拟开关CD4068 八输入端与非门/与门CD4069 六反相器CD4070 四异或门CD4071 四2输入端或门CD4072 双4输入端或门CD4073 三3输入端与门CD4075 三3输入端或门CD4076 四D寄存器CD4077 四2输入端异或非门CD4078 8输入端或非门/或门CD4081 四2输入端与门CD4082 双4输入端与门CD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器CD4095 三输入端J-K触发器CD4096 三输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器CD4099 8位可寻址锁存器CD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器CD40107 双2输入端与非缓冲/驱动器CD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动CD40147 10-4线编码器CD40160 可预置BCD加计数器CD40161 可预置4位二进制加计数器CD40162 BCD加法计数器CD40163 4位二进制同步计数器CD40174 六锁存D型触发器CD40175 四D型触发器CD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) CD40193 可预置4位二进制加/减计数器CD40194 4位并入/串入-并出/串出移位寄存CD40195 4位并入/串入-并出/串出移位寄存CD40208 4×4多端口寄存器CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐) CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/计时器CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD22100 4×4×1交叉点开关。

IC集成电路型号大全与40系列芯片功能大全

IC集成电路型号大全与40系列芯片功能大全

CD4000 双3输入端或非门单非门CD4001 四2输入端或非门CD4002 双4输入端或非门CD4006 18位串入/串出移位寄存器CD4007 双互补对加反相器CD4008 4位超前进位全加器CD4009 六反相缓冲/变换器CD4010 六同相缓冲/变换器CD4011 四2输入端与非门CD4012 双4输入端与非门CD4013 双主-从D型触发器CD4014 8位串入/并入-串出移位寄存器CD4015 双4位串入/并出移位寄存器CD4016 四传输门CD4017 十进制计数/分配器CD4018 可预制1/N计数器CD4019 四与或选择器CD4020 14级串行二进制计数/分频器CD4021 08位串入/并入-串出移位寄存器CD4022 八进制计数/分配器CD4023 三3输入端与非门CD4024 7级二进制串行计数/分频器CD4025 三3输入端或非门CD4026 十进制计数/7段译码器CD4027 双J-K触发器CD4028 BCD码十进制译码器CD4029 可预置可逆计数器CD4030 四异或门CD4031 64位串入/串出移位存储器CD4032 三串行加法器CD4033 十进制计数/7段译码器CD4034 8位通用总线寄存器CD4035 4位并入/串入-并出/串出移位寄存CD4038 三串行加法器CD4040 12级二进制串行计数/分频器CD4041 四同相/反相缓冲器CD4042 四锁存D型触发器CD4043 三态R-S锁存触发器("1"触发) CD4044 四三态R-S锁存触发器("0"触发) CD4046 锁相环CD4047 无稳态/单稳态多谐振荡器CD4048 四输入端可扩展多功能门CD4049 六反相缓冲/变换器CD4050 六同相缓冲/变换器CD4051 八选一模拟开关CD4052 双4选1模拟开关CD4053 三组二路模拟开关CD4054 液晶显示驱动器CD4055 BCD-7段译码/液晶驱动器CD4056 液晶显示驱动器CD4059 “N”分频计数器 NSC/TICD4060 14级二进制串行计数/分频器CD4063 四位数字比较器CD4066 四传输门CD4067 16选1模拟开关CD4068 八输入端与非门/与门CD4069 六反相器CD4070 四异或门CD4071 四2输入端或门CD4072 双4输入端或门CD4073 三3输入端与门CD4075 三3输入端或门CD4076 四D寄存器CD4077 四2输入端异或非门CD4078 8输入端或非门/或门CD4081 四2输入端与门CD4082 双4输入端与门CD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器CD4095 三输入端J-K触发器CD4096 三输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器CD4099 8位可寻址锁存器CD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器CD40107 双2输入端与非缓冲/驱动器CD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动CD40147 10-4线编码器CD40160 可预置BCD加计数器CD40161 可预置4位二进制加计数器CD40162 BCD加法计数器CD40163 4位二进制同步计数器CD40174 六锁存D型触发器CD40175 四D型触发器CD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) CD40193 可预置4位二进制加/减计数器CD40194 4位并入/串入-并出/串出移位寄存CD40195 4位并入/串入-并出/串出移位寄存CD40208 4×4多端口寄存器CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐) CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/计时器CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD22100 4×4×1交叉点开关0206A 天线开关集成电路03VFG9 发射压控振荡集成电路1021AC 发射压控振荡集成电路1097C 升压集成电路140N 电源取样比较放大集成电路 14DN363 伺服控制集成电路15105 充电控制集成电路15551 管理卡升压集成电路1710 视频信号处理集成电路1N706 混响延时集成电路20810－F6096 存储集成电路2252B 微处理集成电路2274 延迟集成电路24C01ACEA 存储集成电路24C04 存储集成电路24C64 码片集成电路24LC16B 存储集成电路24LC65 电可改写编程只读存储集成电路 27C1000PC－12 存储集成电路27C2000QC－90 存储集成电路27C20T 存储集成电路27C512 电可改写编程只读存储集成电路 2800 红外遥控信号接收集成电路28BV64 码片集成电路28F004 版本集成电路31085 射频电源集成电路32D54 电源、音频信号处理集成电路1732D75 电源、音频信号处理集成电路32D92 电源中频放大集成电路4066B 电子开关切换集成电路4094 移位寄存串入、并出集成电路424260SDJ 存储集成电路4260 动态随机存储集成电路4270351/91B9905 中频放大集成电路4370341/90M9919 中频处理集成电路4464 存储集成电路4558 双运算放大集成电路4580D 双运算放大集成电路47C1638AN－U337 微处理集成电路47C1638AU－353 微处理集成电路47C432GP 微处理集成电路47C433AN－3888 微处理集成电路49/4CR1A 中频放大集成电路5101 天线开关集成电路5G052 发光二极管四位显示驱动集成电路 5G24 运算放大集成电路5W01 双运算放大集成电路649/CRIA70612 中频放大集成电路673/3CR2A 多模转换集成电路74122 可重触发单稳态集成电路74HC04 逻辑与非门集成电路74HC04D 六反相集成电路74HC123 单稳态集成电路74HC125 端口功能扩展集成电路74HC14N 六反相集成电路74HC157A 多路转换集成电路1874HC245 总线收发集成电路74HC32 或门四2输入集成电路74HC374八D 触发集成电路74HC573D 存储集成电路74HCT157 多路转换双输入集成电路74HCT4046A 压控振荡集成电路74HCT4538D 单稳态集成电路74HCT4538N 触发脉冲集成电路74HCT86D 异或门四2输入集成电路74HCU04 与非门集成电路74LS125 端口功能扩展集成电路74LS373 锁存集成电路74LS393 计数双四位二进制集成电路74LS74双D 触发集成电路78014DFP 系统控制处理集成电路811N 伴音阻容偏置集成电路83D33 压控振荡集成电路85712 场扫描信号校正处理集成电路 85713 行扫描信号校正集成电路87C52 微处理集成电路87CK38N－3584 微处理集成电路87CK38N－3627 微处理集成电路89C52 系统控制处理集成电路89C55 系统控制处理集成电路93C66 电可改写编程只读存储集成电路 93LC56 电可改写编程存储集成电路9821K03 系统控制集成电路A1642P 背景歌声消除集成电路A701 红外遥控信号接收集成电路A7950 场频识别集成电路19A8772AN 色差信号延迟处理集成电路A9109 功率放大集成电路AAB 电源集成电路ACA650 色度信号解调集成电路ACFP2 色度、亮度信号分离集成电路 ACP2371 多伴音、多语言改善集成电路 ACVP2205 色度、亮度信号分离集成电路 AD1853 立体声数/模转换集成电路AD1858 音频解调集成电路AD722 视频编码集成电路ADC2300E 音频数/模转换集成电路ADC2300J 音频数/模转换集成电路ADC2310E 音频数/模转换集成电路ADV7172 视频编码集成电路ADV7175A 视频编码集成电路AE31201 频率显示集成电路AJ7080 射频调制集成电路AK4321－VF－E1 音频数/模转换集成电路AN1319 双高速电压比较集成电路AN1358S 双运算放大集成电路AN1393 双运算放大集成电路AN1431T 稳压电源集成电路AN1452 音频前置放大集成电路AN1458S 双运算放大集成电路AN206 伴音中频及前置放大集成电路AN222 自动频率控制集成电路AN236 副载波信号处理集成电路AN239Q 图像、伴音中频放大集成电路AN247P 图像中频放大、AGC控制集成电路 AN253P 调频/调幅中频放大集成电路20AN262 音频前置放大集成电路AN2661NK 视频信号处理集成电路AN2663K 视频信号处理集成电路AN272 音频功率放大集成电路AN2751FAP 视频信号处理集成电路AN281 色度解码集成电路AN2870FC 多功能控制集成电路AN295 行、场扫描信号处理集成电路AN301 伺服控制集成电路AN305 视频自动增益控制集成电路AN306 色度自动相位控制集成电路AN318 直流伺服控制集成电路AN320 频率控制、调谐显示驱动集成电路 AN3215K 视频信号处理集成电路AN3215S 视频信号处理集成电路AN3224K 磁头信号记录放大集成电路AN3248NK 亮度信号记录、重放处理集成电路 AN331 视频信号处理集成电路AN3311K 磁头信号放大集成电路AN3313 磁头信号放大集成电路AN3321S 录像重放信号处理集成电路AN3331K 磁头信号处理集成电路AN3337NSB 磁头信号放大集成电路AN3380K 磁头信号处理集成电路AN3495K 色度、亮度信号降噪集成电路AN355 伴音中频放大、检波集成电路AN3581S 视频驱动集成电路AN366 调频/调幅中频放大集成电路AN3791 移位控制集成电路21AN3792 磁鼓伺服控制接口集成电路AN3795 主轴伺服控制接口集成电路AN3814K 电机驱动集成电路AN4265 音频功率放大集成电路AN4558 运算放大集成电路AN5010 电子选台集成电路AN5011 电子选台集成电路AN5015K 电子选台集成电路AN5020 红外遥控信号接收集成电路AN5025S 红外遥控信号接收集成电路AN5026K 红外遥控信号接收集成电路AN5031 电调谐控制集成电路AN5034 调谐控制集成电路AN5036 调谐控制集成电路AN5043 调谐控制集成电路AN5071 频段转换集成电路AN5095K 电视信号处理集成电路AN5110 图像中频放大集成电路AN5130 图像中频、视频检波放大集成电路AN5138NK 图像、伴音中频放大集成电路AN5156K 电视信号处理集成电路AN5177NK 图像、伴音中频放大集成电路AN5179K 图像、伴音中频放大集成电路AN5183K 中频信号处理集成电路AN5195K 中频、色度、扫描信号处理集成电路AN5215 伴音信号处理集成电路AN5520 伴音中频放大及鉴频集成电路AN5222 伴音中频放大集成电路AN5250 伴音中频放大、鉴频及功率放大集成电路 AN5262 音频前置放大集成电路22AN5265 音频功率放大集成电路AN5270 音频功率放大集成电路AN5273 双声道音频功率放大集成电路AN5274 双声道音频功率放大集成电路AN5275 中置、3D放大集成电路AN5285K 双声道前置放大集成电路AN5312 视频、色度信号处理集成电路AN5313NK 视频、色度信号处理集成电路AN5342 图像水平轮廓校正集成电路AN5342FB 水平清晰度控制集成电路AN5344FBP 色度信号处理集成电路AN5348K 人工智能信号处理集成电路AN5385K 色差信号放大集成电路AN5410 行、场扫描信号处理集成电路AN5421 同步检测集成电路AN5422 行、场扫描信号处理集成电路AN5512 场扫描输出集成电路AN5515 场扫描输出集成电路AN5521 场扫描输出集成电路AN5532 场扫描输出集成电路AN5534 场扫描输出集成电路AN5551 枕形校正集成电路AN5560 场频识别集成电路AN5600K 中频、亮度、色度及扫描信号处理集成电路 AN5601K 视频、色度、同步信号处理集成电路AN5607K 视频、色度、行场扫描信号处理集成电路 AN5615 视频信号处理集成电路AN5620X 色度信号处理集成电路AN5621 场扫描输出集成电路23AN5625 色度信号处理集成电路AN5633K 色度信号处理集成电路AN5635 色度解码集成电路AN5635NS 色度解码集成电路AN5637 色度解码、亮度延迟集成电路AN5650 同步信号分离集成电路AN5682K 基色电子开关切换集成电路AN5693K 视频、色度、行场扫描信号处理集成电路 AN5712 图像中频放大、AGC控制集成电路AN5722 图像中频放大、检波集成电路AN5732 伴音中频放大、鉴频集成电路AN5743 音频功率放大集成电路AN5750 行自动频率控制及振荡集成电路AN5757S 行扫描电源电压控制集成电路AN5762 场扫描振荡、输出集成电路AN5764 光栅水平位置控制集成电路AN5765 电源稳压控制集成电路AN5767 同步信号处理集成电路AN5768 光栅倾斜校正控制集成电路AN5790N 行扫描信号处理集成电路AN5791 同步脉冲相位与脉宽调整集成电路 AN5803 双声道立体声解调集成电路AN5836 双声道前置放大集成电路AN5858K 视频信号控制集成电路AN5862 视频信号控制集成电路AN5862S－E1 视频信号开关控制集成电路AN5870K 模拟信号切换集成电路AN5891K 音频信号处理集成电路AN614 行枕形校正集成电路24AN6210 双声道前置放大集成电路AN6306S 亮度信号处理集成电路AN6308 模拟电子开关集成电路AN6327 视频重放信号处理集成电路AN6341N 伺服控制集成电路AN6342N 基准分频集成电路AN6344 伺服控制集成电路AN6345 分频集成电路AN6346N 磁鼓伺服控制集成电路AN6350 磁鼓伺服控制集成电路AN6357N 主轴接口集成电路AN6361N 色度信号处理集成电路AN6367NK 色度信号处理集成电路AN6371S 自动相位控制集成电路AN6387 电机伺服控制集成电路AN6550 卡拉OK音频放大集成电路AN6554 四运算放大集成电路AN6561 双运算放大集成电路AN6562SG 双运算放大集成电路AN6609N 电机驱动集成电路AN6612 电机稳速控制集成电路AN6650 电机速度控制集成电路AN6651 电机速度控制集成电路AN6652 电机稳速控制集成电路AN6875 发光二极管五位显示驱动集成电路 AN6877 发光二极管七位显示驱动集成电路 AN6884 发光二极管五位显示驱动集成电路 AN6886 发光二极管五位显示驱动集成电路 AN6888 发光二极管显示驱动集成电路AN6914 双电压比较集成电路25AN7085N5 单片录、放音集成电路AN7105 双声道音频功率放大集成电路AN7106K 双声道音频功率放大集成电路AN7108 单片立体声放音集成电路AN710S 单片放音集成电路AN7110E 音频功率放大集成电路AN7114 音频功率放大集成电路AN7116 音频功率放大集成电路AN7118 双声道音频功率放大集成电路AN7118S 双声道音频功率放大集成电路AN7120 音频功率放大集成电路AN7124 双声道音频功率放大集成电路AN7145 双声道音频功率放大集成电路AN7148 双声道音频功率放大集成电路AN7158N 音频功率放大7.5W×2集成电路 AN7161N 音频功率放大集成电路AN7164 双声道音频功率放大集成电路AN7171NK 音频功率放大集成电路AN7205 调频/调谐及高频放大集成电路 AN7220 调频/调幅中频放大集成电路AN7222 调频/调幅中频放大集成电路AN7223 调频/调幅中频放大集成电路AN7226 调频/调幅中频放大集成电路AN7256 调频/调谐及中频放大集成电路 AN7311 双声道前置放大集成电路AN7312 双声道前置放大集成电路AN7315 双声道前置放大集成电路AN7315S 双声道前置放大集成电路AN7320 音频前置放大集成电路AN7396K 双声道前置放大集成电路26AN7397K 双声道前置放大集成电路AN7410 调频立体声多路解码集成电路AN7414 调频立体声解码集成电路AN7420N 调频立体声解码集成电路AN7470 调频立体声解码集成电路AN7805 三端电源稳压＋5V/1A集成电路 AN7806 三端电源稳压＋6V/1A集成电路 AN7807 三端电源稳压＋7V/1A集成电路 AN7808 三端电源稳压＋8V/1A集成电路 AN7809 电源稳压＋9V/1A集成电路AN7810 三端电源稳压＋10V/1A集成电路 AN7812 三端电源稳压＋12V/1A集成电路 AN7815 三端电源稳压＋15V/1A集成电路 AN7818 三端电源稳压＋18V/1A集成电路AN7824 三端电源稳压＋24V/1A集成电路AN78L05 三端电源稳压＋5V/0.1A集成电路AN78L06 三端电源稳压＋6V/0.1A集成电路AN78L08 三端电源稳压＋8V/0.1A集成电路AN78L09 三端电源稳压＋9V/0.1A集成电路AN78L10 三端电源稳压＋10V/0.1A集成电路 AN78L12 三端电源稳压＋12V/0.1A集成电路 AN78L15 三端电源稳压＋15V/0.1A集成电路 AN78L18 三端电源稳压＋18V/0.1A集成电路 AN78L20 三端电源稳压＋20V/0.1A集成电路 AN78L24 三端电源稳压＋24V/0.1A集成电路 AN78M05 三端电源稳压＋5V/0.5A集成电路AN78M06 三端电源稳压＋6V/0.5A集成电路AN78M08 三端电源稳压＋8V/0.5A集成电路AN78M09 三端电源稳压＋9V/0.5A集成电路27AN78M10 三端电源稳压＋10V/0.5A集成电路 AN78M12 三端电源稳压＋12V/0.5A集成电路 AN78M15 三端固定式稳压＋15V/0.5A集成电路 AN78M18 三端电源稳压＋18V/0.5A集成电路 AN78M20 三端电源稳压＋20V/0.5A集成电路 AN78M24 三端电源稳压＋24V/0.5A集成电路 AN7905 三端电源稳压－5V/1A集成电路AN7906 三端电源稳压－6V/1A集成电路AN7908T 三端电源稳压－8V/1A集成电路AN7909T 三端电源稳压－9V/1A集成电路AN7910T 三端电源稳压－10V/1A集成电路AN7912 三端电源稳压－12V/1A集成电路AN7915 三端电源稳压－15V/1A集成电路AN7918 三端电源稳压－18V/1A集成电路AN7920 三端电源稳压－20V/1A集成电路AN7924 三端电源稳压－24V/1A集成电路AN79L05 三端电源稳压－5V/0.1A集成电路AN79L06 三端电源稳压－6V/0.1A集成电路AN79L08 三端电源稳压－8V/0.1A集成电路AN79L09 三端电源稳压－9V/0.1A集成电路AN79L10 三端电源稳压－10V/0.1A集成电路 AN79L12 三端电源稳压－12V/0.1A集成电路 AN79L15 三端电源稳压－15V/0.1A集成电路 AN79L18 三端电源稳压－18V/0.1A集成电路 AN79L20 三端电源稳压－20V/0.1A集成电路 AN79L24 三端电源稳压－24V/0.1A集成电路 AN79M05 三端电源稳压－5V/0.5A集成电路AN79M08 三端电源稳压－8V/0.5A集成电路 AN79M09 三端电源稳压－9V/0.5A集成电路28AN79M10 三端电源稳压－10V/0.5A集成电路 AN79M12 三端电源稳压－12V/0.5A集成电路 AN79M15 三端电源稳压－15V/0.5A集成电路 AN79M18 三端电源稳压－18V/0.5A集成电路 AN79M20 三端电源稳压－20V/0.5A集成电路 AN79M24 三端电源稳压－24V/0.5A集成电路 AN8028 自激式开关电源控制集成电路AN8270K 主轴电机控制集成电路AN8280 电机驱动集成电路AN8281S 电机驱动集成电路AN8290S 主轴电机驱动集成电路AN8355S 条形码扫描接收集成电路AN8370S 光电伺服控制集成电路AN8373S 射频伺服处理集成电路AN8375S 伺服处理集成电路AN8389S－E1 电机驱动集成电路AN8480NSB 主轴电机驱动集成电路AN8481SB－E1 主轴电机驱动集成电路AN8482SB 主轴电机驱动集成电路AN8623FBQ 主轴伺服处理集成电路AN8788FB 电机驱动集成电路AN8802CE1V 伺服处理集成电路AN8813NSBS 主轴电机驱动集成电路AN8819NFB 伺服驱动、直流交换集成电路AN8824FBQ 前置放大集成电路AN8825NFHQ－V 聚焦、循迹误差处理集成电路AN8831SC 视频预视放集成电路AN8832SB－E1 射频放大、伺服处理集成电路AN8837SB－E1 伺服处理集成电路AN89C2051－24PC 微处理集成电路29APU2400U 音频信号处理集成电路APU2470 音频信号处理集成电路AS4C14405－60JC 动态随机存储1M×4集成电路AS4C256K16ED－60JC 存储集成电路ASD0204－015 图文控制集成电路ASD0204GF－022－3BA显示控制集成电路AT24C08 存储集成电路AT24C08A 存储集成电路AT24C256－10CI 码片集成电路AT27C010 电可改写编程只读存储集成电路 AT27C020 存储集成电路ATMEL834 存储集成电路AVM－1 视频信号处理厚膜集成电路AVM－2 音频信号处理厚膜集成电路AVSIBCP08 倍压整流切换集成电路B0011A 存储集成电路B1218 电子快门控制集成电路BA033T 三端电源稳压＋3.3V集成电路 BA10324 四运算放大集成电路BA10393N 双运算放大集成电路BA1102F 杜比降噪处理集成电路BA1106F 杜比降噪处理集成电路BA12ST 电源稳压集成电路BA1310 调频立体声解码集成电路BA1332L 调频立体声解码集成电路BA1350 调频立体声解码集成电路BA1351 调频立体声解码集成电路BA1356 调频立体声解码集成电路BA1360 调频立体声解码集成电路BA15218N 双运算放大集成电路30BA225 可触发双单稳态振荡集成电路 BA302 音频前置放大集成电路BA311 音频前置放大集成电路BA313 音频前置放大集成电路BA3283 单片放音集成电路BA328F 双声道前置放大集成电路BA329 双声道前置放大集成电路BA3304F 录放音前置均衡放大集成电路 BA3306 音频、前置放大集成电路BA3312N 话筒信号前置放大集成电路BA3313L 自动音量控制集成电路BA3314 话筒信号前置放大集成电路BA335 自动选曲集成电路BA336 自动选曲集成电路BA340 音频前置放大集成电路BA3402F 双声道前置放大集成电路BA3404F 自返转放音集成电路BA3416BL 双声道前置放大集成电路BA343 双声道前置放大集成电路BA3503F 双声道前置放大集成电路BA3506 单片放音集成电路BA3513FS 单片放音集成电路BA3706 自动选曲集成电路BA3707 录音带曲间检测集成电路BA3812L 五频段音调补偿集成电路BA3818F 电压比较运放集成电路BA3822LS 双声道五频段显示均衡集成电路BA3828 电子选台预置集成电路BA3880 音频处理集成电路31BA401 调频中频放大集成电路BA402 调频中频放大集成电路BA4110 调频中频放大集成电路BA4234L 调频中频放大集成电路BA4402 调频调谐收音集成电路BA4403 调频高频放大、混频、本振集成电路 BA4560 双运算放大集成电路BA5096 数字混响集成电路BA5102A 音频功率放大集成电路BA514 音频功率放大集成电路BA516 音频功率放大集成电路BA5208AF 音频功率放大集成电路BA532 音频功率放大集成电路BA534 音频功率放大集成电路BA5406 双声道音频功率放大集成电路BA5412 音频功率放大集成电路BA547 音频功率放大1.5W集成电路BA5912AFP－YE2 电机驱动、倾斜、加载集成电路BA5981FP－E2 聚焦、循迹驱动集成电路BA5983FB 四通道伺服驱动集成电路BA5983FM－E2 电机驱动集成电路BA6104 发光二极管五位显示驱动集成电路 BA6107A 电机伺服控制集成电路BA6109 加载电机驱动集成电路BA6125 发光二极管五位显示驱动集成电路 BA6137 发光二极管五位显示驱动集成电路 BA6191 音频控制集成电路BA6196FP 伺服驱动集成电路BA6208 电机驱动集成电路BA6208D 电机驱动集成电路32BA6209 电机驱动集成电路BA6209N 双向驱动电机集成电路BA6209U 电机双向驱动集成电路BA6218 加载电机驱动集成电路BA6219B 电机驱动集成电路BA6227 电机稳速控制集成电路BA6238 电机驱动集成电路BA6239 电机双向驱动集成电路BA6239A 电机双向驱动集成电路BA6246M 加载、转盘电机驱动集成电路BA6248 电机驱动集成电路BA6286 电机驱动集成电路BA6287 电机驱动集成电路BA6290 电机驱动集成电路BA6295AFP－E2 加载、倾斜驱动集成电路BA6296FP 电机速度控制集成电路BA6297AFP 伺服驱动集成电路BA6302A 电机伺服控制集成电路BA6305 控制放大集成电路BA6305F 控制放大集成电路BA6308 电子开关切换集成电路BA6321 电机伺服控制集成电路BA6392 伺服驱动集成电路BA6395 主轴电机驱动集成电路BA6396FP 伺服驱动集成电路BA6411 电机驱动集成电路BA6435S 主轴电机驱动集成电路BA6459P1 电机驱动集成电路BA6570FP－E2 聚焦、循迹驱动集成电路33BA6664FM 三相主电机驱动集成电路BA6791FP 四通道伺服驱动集成电路BA6796FP 电机驱动集成电路BA6810S 音频显示驱动集成电路BA6844AFP－E2 三相主电机驱动集成电路BA6849FP 主轴电机驱动集成电路BA689 发光二极管十二位显示驱动集成电路 BA6893KE2 直流变换驱动集成电路BA6956AN 加载电机驱动集成电路BA6993 双运算放大集成电路BA7001 音频切换集成电路BA7004 测试信号发生集成电路BA7005AL 射频调制集成电路BA7007 信号检测集成电路BA7021 视频信号选择集成电路BA7024 视频信号测试集成电路BA7025L 信号检测集成电路BA7042 振荡集成电路BA7047 调频检波集成电路BA7048N 包络信号检测集成电路BA7106LS 检测信号控制集成电路BA7180FS 磁头信号放大集成电路BA7212S 磁头信号放大集成电路BA7253S 磁头信号放大集成电路BA7254S 四磁头信号放大集成电路BA7258AS 亮度信号处理集成电路BA7264S 视频信号处理集成电路BA7274S 磁头信号放大集成电路BA7357S 中频放大集成电路BA7604N 电子开关切换集成电路34BA7606F 色差信号切换集成电路BA7655 色度信号处理集成电路BA7665FS－E2 视频输出放大集成电路BA7725FS 混响立体声放大集成电路BA7725S 信号压缩及扩展处理集成电路BA7743FS 磁头信号放大集成电路BA7751ALS 音频信号录放处理集成电路BA7752LS 音频信号处理集成电路BA7755 磁头开关集成电路BA7755AF－E2 磁头开关集成电路BA7765AS 音频信号处理集成电路BA7766SA 音频信号处理集成电路BA7767AS 音频信号处理集成电路BA7797F 音频信号处理集成电路BA8420 特技控制处理集成电路BAL6309 场同步信号发生集成电路BH3866AS 音频、色度信号前置放大集成电路 BH4001 微处理集成电路BH7331P 音频功率放大集成电路BH7770KS 音频信号处理集成电路BL3207 亮度延时集成电路BL3208B 音频延迟混响集成电路BL5132 中频放大集成电路BL54573 电子调频波段转换集成电路BL5612 视频放大、色差矩阵集成电路BM5060 微处理集成电路BM5061 字符发生集成电路BM5069 微处理集成电路BN5115 图像中频放大集成电路BOC31F 单片微处理集成电路35BP5020 视频电源转换集成电路BT852 视频编码集成电路BT864 视频编码集成电路BT866PQFP 微处理集成电路BU12102 时序信号发生解码集成电路BU2092F 扩展集成电路BU2185F 同步信号处理集成电路BU2285FV 时钟信号发生集成电路BU2820 伺服控制集成电路BU2841FS 视频、蓝背景信号发生集成电路 BU2872AK 操作系统控制、屏显驱动集成电路 BU3762AF 红外遥控信号发射集成电路BU4053B 电子开关切换集成电路BU5814F 红外遥控信号发射集成电路BU5994F 红外遥控信号发射集成电路BU6198F 屏幕显示集成电路BU9252F 音频延时集成电路BU9252S 数/模转换集成电路BU9253FS 话筒音频混响集成电路BX1303 音频功率放大集成电路BX1409 红外遥控信号接收集成电路BX7506 主轴电机电源控制集成电路C1363CA 红外遥控电子选台集成电路C1490HA 红外遥控信号接收集成电路C187 分配、十进制计数集成电路C301 译码BCD－10段集成电路C68639Y 微处理集成电路C75P036 微处理集成电路CA0002 调幅模拟声解调集成电路CA2004 音频功率放大集成电路36CA2006 音频功率放大集成电路CA270AW 视频检波放大集成电路CA3075 调频中频放大集成电路CA3089 调频中频放大集成电路CA3120E 视频信号处理集成电路CA3140 运算放大集成电路CA810 音频功率放大集成电路CA920 行扫描信号处理集成电路CAS126 天线开关集成电路CAT24C16 电可改写编程只读存储集成电路 CAT35C104HP 存储集成电路CC4000 或非门双3输入集成电路。

常用4000系列芯片功能

常用4000系列芯片功能

常用4000系列芯片功能CD4000 双3输入端或非门单非门CD4001 四2输入端或非门CD4002 双4输入端或非门CD4006 18位串入/串出移位寄存器CD4007 双互补对加反相器CD4008 4位超前进位全加器CD4009 六反相缓冲/变换器CD4010 六同相缓冲/变换器CD4011 四2输入端与非门CD4012 双4输入端与非门CD4013 双主-从D型触发器CD4014 8位串入/并入-串出移位寄存器CD4015 双4位串入/并出移位寄存器CD4016 四传输门CD4017 十进制计数/分配器CD4018 可预制1/N计数器CD4019 四与或选择器CD4020 14级串行二进制计数/分频器CD4021 08位串入/并入-串出移位寄存器CD4022 八进制计数/分配器CD4023 三3输入端与非门CD4024 7级二进制串行计数/分频器CD4025 三3输入端或非门CD4026 十进制计数/7段译码器CD4027 双J-K触发器CD4028 BCD码十进制译码器CD4029 可预置可逆计数器CD4030 四异或门CD4031 64位串入/串出移位存储器CD4032 三串行加法器CD4033 十进制计数/7段译码器CD4034 8位通用总线寄存器CD4035 4位并入/串入-并出/串出移位寄存CD4038 三串行加法器CD4040 12级二进制串行计数/分频器CD4041 四同相/反相缓冲器CD4042 四锁存D型触发器CD4043 三态R-S锁存触发器("1"触发) CD4044 四三态R-S锁存触发器("0"触发)CD4046 锁相环CD4047 无稳态/单稳态多谐振荡器CD4048 四输入端可扩展多功能门CD4049 六反相缓冲/变换器CD4050 六同相缓冲/变换器CD4051 八选一模拟开关CD4052 双4选1模拟开关CD4053 三组二路模拟开关CD4054 液晶显示驱动器CD4055 BCD-7段译码/液晶驱动器CD4056 液晶显示驱动器CD4059 “N”分频计数器NSC/TICD4060 14级二进制串行计数/分频器CD4063 四位数字比较器CD4066 四传输门CD4067 16选1模拟开关CD4068 八输入端与非门/与门CD4069 六反相器CD4070 四异或门CD4071 四2输入端或门CD4072 双4输入端或门CD4073 三3输入端与门CD4075 三3输入端或门CD4076 四D寄存器CD4077 四2输入端异或非门CD4078 8输入端或非门/或门CD4081 四2输入端与门CD4082 双4输入端与门CD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器CD4095 三输入端J-K触发器CD4096 三输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器CD4099 8位可寻址锁存器CD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器CD40107 双2输入端与非缓冲/驱动器CD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动CD40147 10-4线编码器CD40160 可预置BCD加计数器CD40161 可预置4位二进制加计数器CD40162 BCD加法计数器CD40163 4位二进制同步计数器CD40174 六锁存D型触发器CD40175 四D型触发器CD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) CD40193 可预置4位二进制加/减计数器CD40194 4位并入/串入-并出/串出移位寄存CD40195 4位并入/串入-并出/串出移位寄存CD40208 4×4多端口寄存器CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐) CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/计时器CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD22100 4×4×1交叉点开关。

40系列芯片功能大全

40系列芯片功能大全

CD4000 双3输入端或非门单非门CD4001 四2输入端或非门CD4002 双4输入端或非门CD4006 18位串入/串出移位寄存器CD4007 双互补对加反相器CD4008 4位超前进位全加器CD4009 六反相缓冲/变换器CD4010 六同相缓冲/变换器CD4011 四2输入端与非门CD4012 双4输入端与非门CD4013 双主-从D型触发器CD4014 8位串入/并入-串出移位寄存器CD4015 双4位串入/并出移位寄存器CD4016 四传输门CD4017 十进制计数/分配器CD4018 可预制1/N计数器CD4019 四与或选择器CD4020 14级串行二进制计数/分频器CD4021 08位串入/并入-串出移位寄存器CD4022 八进制计数/分配器CD4023 三3输入端与非门CD4024 7级二进制串行计数/分频器CD4025 三3输入端或非门CD4026 十进制计数/7段译码器CD4027 双J-K触发器CD4028 BCD码十进制译码器CD4029 可预置可逆计数器CD4030 四异或门CD4031 64位串入/串出移位存储器CD4032 三串行加法器CD4033 十进制计数/7段译码器CD4034 8位通用总线寄存器CD4035 4位并入/串入-并出/串出移位寄存CD4038 三串行加法器CD4040 12级二进制串行计数/分频器CD4041 四同相/反相缓冲器CD4042 四锁存D型触发器CD4043 三态R-S锁存触发器("1"触发CD4044 四三态R-S锁存触发器("0"触发CD4046 锁相环CD4047 无稳态/单稳态多谐振荡器CD4048 四输入端可扩展多功能门CD4049 六反相缓冲/变换器CD4050 六同相缓冲/变换器CD4051 八选一模拟开关CD4052 双4选1模拟开关CD4053 三组二路模拟开关CD4054 液晶显示驱动器CD4055 BCD-7段译码/液晶驱动器CD4056 液晶显示驱动器CD4059 “N”分频计数器 NSC/TICD4060 14级二进制串行计数/分频器CD4063 四位数字比较器CD4066 四传输门CD4067 16选1模拟开关CD4068 八输入端与非门/与门CD4069 六反相器CD4070 四异或门CD4071 四2输入端或门CD4072 双4输入端或门CD4073 三3输入端与门CD4075 三3输入端或门CD4076 四D寄存器CD4077 四2输入端异或非门CD4078 8输入端或非门/或门CD4081 四2输入端与门CD4082 双4输入端与门CD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器CD4095 三输入端J-K触发器CD4096 三输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器CD4099 8位可寻址锁存器CD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器CD40107 双2输入端与非缓冲/驱动器CD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动CD40147 10-4线编码器CD40160 可预置BCD加计数器CD40161 可预置4位二进制加计数器CD40162 BCD加法计数器CD40163 4位二进制同步计数器CD40174 六锁存D型触发器CD40175 四D型触发器CD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟CD40193 可预置4位二进制加/减计数器CD40194 4位并入/串入-并出/串出移位寄存CD40195 4位并入/串入-并出/串出移位寄存CD40208 4×4多端口寄存器CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/计时器CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD22100 4×4×1交叉点开关。

CMOS4000系列集成电路速查表

CMOS4000系列集成电路速查表
CC40348 位总线寄存器
CC4035 Leabharlann 位移位寄存器(并行输入／并行输出)
CC4038 三串行加法器(负逻辑)
CC4040 12位二进制串行计数器／分频器
CC4041 四原码／反码缓冲器
CC4042 四D锁存器
CC4043 四RS锁存器(三态，或非)
CC4044 四RS锁存器(三态，与非)
CC4025 三3输入或非门
CC4026 十进制计数器／脉冲分配器(七段译码输出)
CC4027 双上升沿JK触发器
CC4028 4线-10线译码器(BCD输入)
CC4029 4位二进制／十进制加／减计数器(有预置端)
CC4032 三串行加法器(正逻辑)
CC4033 十进制计数器／脉冲分配器(七段译码输出，行波消隐)
CC4077 四异或非门
CC4078 8输入或非／或门
CC4081 四2输入与门
CC4082 双4输入与门
CC4085 双2-2输入与或非门
CC4086 4路2-2-2-2输入与或非门(可扩展)
CC4093 四2输入与非门(有施密特触发器)
CC4094 8位移位和存储总线寄存器
CC4095 上升沿JK触发器(同相)
CC4046 锁相环
cc4047 单稳态／无稳态多谐振荡器
CC4048 8输入多功能门(三态，可扩展)
CC4049 六反相缓冲器／电平转换器
CC4050 六同相缓冲器／电平转换器
CC4051 8选1模拟开关
CC4052 双4选1模拟开关
CC4053 三2选1模拟开关
CC4055 4线一七段译码器(BCD输入，驱动液晶显示器)

逻辑芯片 常用型号

逻辑芯片 常用型号

逻辑芯片常用型号
逻辑芯片是一种用于执行逻辑运算的集成电路。

常用的逻辑芯片型号包括但不限于以下几种：
1. 74系列，这是最常见的逻辑芯片系列，包括74LS、74HC、74HCT等型号。

比如74LS00是四个二输入与门，74LS04是六个反相器等等。

这些芯片广泛用于数字逻辑电路设计中。

2. 4000系列，这个系列的芯片通常用于低功耗应用，比如4011是四个二输入与非门，4027是双JK触发器等。

3. 74F系列，这个系列的芯片具有更快的速度和更低的功耗，适合一些高性能的应用。

4. 74HC系列，这个系列的芯片结合了74系列和4000系列的特点，具有广泛的工作电压范围和较高的抗干扰能力。

5. 74HCT系列，这个系列的芯片结合了74系列和74HC系列的特点，具有广泛的工作电压范围和较高的抗干扰能力，同时还具有CMOS的输入特性。

这些是常见的逻辑芯片型号，不同的型号适用于不同的应用场景，设计者可以根据具体的需求选择合适的型号来完成数字逻辑电路的设计。

中微爱芯CD4000系列逻辑芯片CD4069 CD4096

中微爱芯CD4000系列逻辑芯片CD4069 CD4096

概述：CD4069是通用的十六进制无缓冲逆变器。

每个逆变器都有一个单级，工作在推荐的VDD电源范围（参考VSS）（通常为地）的3V至15V 范围内，未使用的输入必须连接到VDD，VSS或另一个输入。

特点：3V至15V的宽电源电压范围全静态操作5V，10V和15V参数额定值标准化对称输出特性规定温度为-40℃至+ 85℃包装信息：DIP14 / SOP14 / TSSOP14General DescriptionThe CD4069 is a general purpose hex unbuffered inverter. Eachinverter has a single stage.It operates over a recommended V DD power supply range of 3V to15V referenced to V SS (usually ground).Unused inputs must be connected to V DD, V SS, or another input. Features:Wide supply voltage range from 3V to 15VFully static operation5V, 10V, and 15V parametric ratingsStandardized symmetrical output characteristicsSpecified from -40℃to +85℃Packaging information: DIP14/SOP14/TSSOP14框图：Functional diagram 引脚配置：交流测试电路：Definitions for test circuit:DUT=Device Under Test.C L=Load capacitance including jig and probe capacitance.R T=Termination resistance should be equal to the output impedance Z o of the pulse generator.概述C D4093电路包含4个相同的二输入与非门模块，所有输入端口均加入施密特触发器以提高电路抗干扰能力，与非门的两个输入端的施密特触发器输入门限不同。

CD4000系列芯片功能

CD4000系列芯片功能

CD4000系列芯片功能CD4000系列芯片是一系列CMOS数字集成电路，主要用途是实现数字逻辑电路和模拟电路之间的转换。

这个系列的芯片包含了很多不同的功能，每个芯片都有各自特定的功能和用途。

以下是CD4000系列芯片的一些主要功能。

1.CD4001:四两输入与非门。

该芯片包含了四个两输入与非门，可用于构建逻辑电路、计算器和时序电路等。

2.CD4002:双四输入与非门。

该芯片包含了两个四输入与非门，可以用于构建更复杂的逻辑电路。

3.CD4008:八位加法器。

该芯片是一个八位全加器，可以用于进行数值计算、逻辑判断和算术操作等。

4.CD4011:四两输入与门。

该芯片包含了四个两输入与门，可以用于构建逻辑门电路和数字逻辑电路等。

5.CD4013:双D触发器。

该芯片包含了两个D触发器，可以用于存储和延时操作等。

6.CD4017:十译码器/分频器。

该芯片是一个十译码器和分频器，可以用于驱动LED显示、设计计数器和时钟电路等。

7.CD4026:十位数码计数器。

该芯片是一个十进制数码计数器，可以用于设计计时器和数字显示器等。

8.CD4040:二十四位二进制计数器。

该芯片是一个二十四位二进制计数器，可以用于设计时序电路、频率分频器和计时器等。

9.CD4060:二进制十二位倒计数器/分频器。

该芯片是一个二进制十二位倒计数器和分频器，可以用于设计计时器、时钟电路和频率计数器等。

10.CD4071:四两输入或门。

该芯片包含了四个两输入或门，可以用于构建逻辑电路和数字逻辑电路等。

总之，CD4000系列芯片具有很多不同的功能，涵盖了逻辑门、触发器、计数器、分频器等多种数字电路的应用。

这些芯片通常以低功耗、高稳定性和高抗干扰性能而闻名，并且在电子设备和嵌入式系统中被广泛使用。

Proteus7常用分类简介

Proteus7常用分类简介

Proteus7常用分类简介1）Analog Ics：模拟集成芯片类，该类中的常用芯片有三端稳压器78，79系列，基准源等。

2）Capacitors：电容类，其中包括各种电容。

3）CMOS 4000 series：4000系列芯片，包括所有的4000系列芯片，如CD4511；4）Connectors：接插件类，包括各种插座，插槽等各种接插件，如排针；5）Diodes：二极管类，其中包括各种二极管。

6）Electromechamical：电机类，包括几种低压电机7）Inductors：电感类，其中包括各种电感。

8）Memery Ics：存储芯片类，其中包括各种存储器，如24C02等；9）Microprocessor ics：微处理器芯片类，包括89C51等各种单片机；10) Miscellaneous：杂项类，把别的分类没有包括的放在一起，如晶振，电池，保险丝等；11) Operational Amplifiers：运算放大器类，包括各种运算放大器，如LM324等；12) Optoelectronics：光电子类，包括各种发光管，数码管，液晶等，如ＬＥＤ等；13) Resistors：电阻类，包括各种电阻，电位器；14) Switchs&Relays：开关和继电器类，包括各种开关和继电器。

15) Switching Devices：开关器件类，主要是各种可控硅器件。

16) Transistors：晶体管类，主要包括各种三极管，场效应管。

17) TTL74*：包括各种74系列芯片，如7402，74LS164等；常用器件中英文对照：电阻：resistor 电感：inductor电容：capacitor 单片机（微处器）：microprocessor二极管：diode 晶振：crystal三极管（晶体管）：transistor 保险丝：fuse开关：switch 继电器：relay按键：button 可控硅（单向）：scr显示：display 可控硅（双向）：triac蜂鸣器：buzzer 电源：power(vcc)地（公共端）：ground(GND) 电机：motor。

新一代跨应用嵌入式平台XMC4000的深度解析

新一代跨应用嵌入式平台XMC4000的深度解析

A
Z
B
IN1
Encoder
OUT5 OUT3
IN2
OUT4
A B Z
Hall MCM
XMC4500
图 4 POSIF 模块与正交式增量编码器的连接示意图 在 XMC4500 中，A、B、Z 信号首先送入 POSIF 模块，通过内部的编码器接口将 A、B 正 交信号解码成为表征位置增量的 4 倍频时钟信号，以及表征旋转方向的方向信号，通过 OUT0-OUT2 输出。同时，通过 Index 控制逻辑，将 Z 脉冲信号转化为整周位置清零脉冲和整 周计数脉冲，由 OUT3 和 OUT4 输出。这些输出信号可连接至多功能定时器 CCU4 单元，通 过其内部的四个多功能定时器单元（含比较、捕获、计数功能）的灵活搭配组合，完成以下 的功能[7]： (1) 位置信息的检测与清零； (2) 固定位置的跟踪与中断事件； (3) 整周计数； (4) 定时器硬件测速（支持 M 法和 T 法） 。 同时，在细节上提供了更具智能的特色功能： (1) 在输入信号滤波的基础上，增加了鉴相逻辑判断，对错误的输入跳变逻辑报警； (2) 增加了测速专用的时钟信号，可有效消除低速抖动带来的速度计算问题； (3) Index 控制可记录前一次的跳变逻辑，精确产生清零信号，有效避免位置的累计增量 误差。 此外，以 XMC4500 为例，POSIF 模块最高可支持 30MHz 的输入信号频率，基本覆盖了 所有的应用领域，并且由于 CCU4 的 4 个 16 位定时器可自由级联为 32、48 或 64 位定时器， 也给测速时定时器溢出范围的选择提供了更广阔的空间。
图 1 CNC 数控单元的系统框图
1 内核
XMC4000 系列采用了标准的 ARM Cortex-M4 处理器。ARM Cortex 系列内核已在业内进 行了广泛的应用，并得到了广泛的认可，M4 处理器将高效的信号处理功能与 Cortex-M 处 理器系列的低功耗、 低成本和易于使用的优点相结合。 此次的 M4 内核相比同门的 M3 内核， 在 DSP 扩展和浮点运算方面的性能大大加强，额外提供单周期双 16 位 MAC，8、16 位 SIMD 运算，以及支持单精度的浮点运算单元等诸多新的信号处理技术。同时完整支持 CMSIS 库， 库中包含电机控制中常用到的坐标变换模块（Park 和 Clarke 变换及其逆变换） ，PID 模块等。 这些模块专门针对 Cortex-M 系列处理器进行优化，不仅能够最大限度的发挥 M4 的计算性 能，同时也可大幅缩短开发人员的学习过程，简化软件的重复调用，提高重用率，从而缩短 新产品的研发时间。以 XMC4500 为例，提供 120MHz 的主频，能够达到 150DMIPS 的处理能 力（1.25DMIPS/MHz） 。同时得益于英飞凌的业内领先的 FLASH 技术和内嵌 Cache，可以使程 序在 Flash 中接近“零”等待周期的速度运行，与直接在 RAM 中运行速度非常接近。为了更 好的说明，实际在 Keil 环境下，将代码放在内嵌 Cache 的 Flash 区，在 Keil 环境下分别利用 两种不同优化等级，对 CMSIS 库提供的标准函数进行测试，测得的运行性能如下表所示： 表一 CMSIS 库函数的运行时间(us) Test Items(in us) Clarke Park 2 PIDs Inv. Park Total

74系列和4000系列门电路芯片

74系列和4000系列门电路芯片

厂家名称 TI HIT/NSC/TI/GO NSC HIT/TI NSC NSC/MOT/TI NSC/MOTTI NSC/HIT/TI NSC/HIT/TI
文档资料
文档资料
常用4000系列门电路芯片型号和简单功能描述
型号 CD4000 CD4001 CD4002 CD4011 CD4012 CD4023 CD4025 CD4068 CD4069 CD4073 CD4075 CD4081 CD4082
器件名称 双3输入端或非门+单非 四2输入端或非门 双4输入端或非门 四2输入端与非门 双4输入端与非门 三3输入端与非门 三3输入端或非门 八输入端与非门/与门 六反相器 三3输入端与门 三3输入端或门 四2输入端与门 双4输入端与门
74系列门电路芯片
名称 （74XX） 0 1 2 3 4 5 6 7 8 10 11 13 14 16 17 128
特征描述 四2输入端与非门 四2输入端与非门（OC） 四2输入端或非门 四2输入端或非门（OC） 六反相器 六反相器（OC） 六高压输出反相器（OC,30V） 六 高 压 输 出 缓 冲 驱 动 器 四2输入端与门 三2输入端与非门 三2输入端与门 双4输入端与非门 六反相器 六高压输出反相器（OC,15V） 六 高 压 输 出 缓 冲 驱 动 器 四2输入端或非线驱动器
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

常用4000系列芯片功能
CD4000 双3输入端或非门单非门
CD4001 四2输入端或非门
CD4002 双4输入端或非门
CD4006 18位串入/串出移位寄存器
CD4007 双互补对加反相器
CD4008 4位超前进位全加器
CD4009 六反相缓冲/变换器
CD4010 六同相缓冲/变换器
CD4011 四2输入端与非门
CD4012 双4输入端与非门
CD4013 双主-从D型触发器
CD4014 8位串入/并入-串出移位寄存器CD4015 双4位串入/并出移位寄存器
CD4016 四传输门
CD4017 十进制计数/分配器
CD4018 可预制1/N计数器
CD4019 四与或选择器
CD4020 14级串行二进制计数/分频器
CD4021 08位串入/并入-串出移位寄存器CD4022 八进制计数/分配器
CD4023 三3输入端与非门
CD4024 7级二进制串行计数/分频器
CD4025 三3输入端或非门
CD4026 十进制计数/7段译码器
CD4027 双J-K触发器
CD4028 BCD码十进制译码器
CD4029 可预置可逆计数器
CD4030 四异或门
CD4031 64位串入/串出移位存储器
CD4032 三串行加法器
CD4033 十进制计数/7段译码器
CD4034 8位通用总线寄存器
CD4035 4位并入/串入-并出/串出移位寄存CD4038 三串行加法器
CD4040 12级二进制串行计数/分频器
CD4041 四同相/反相缓冲器
CD4042 四锁存D型触发器
CD4043 三态R-S锁存触发器("1"触发) CD4044 四三态R-S锁存触发器("0"触发)
CD4046 锁相环
CD4047 无稳态/单稳态多谐振荡器
CD4048 四输入端可扩展多功能门
CD4049 六反相缓冲/变换器
CD4050 六同相缓冲/变换器
CD4051 八选一模拟开关
CD4052 双4选1模拟开关
CD4053 三组二路模拟开关
CD4054 液晶显示驱动器
CD4055 BCD-7段译码/液晶驱动器
CD4056 液晶显示驱动器
CD4059 “N”分频计数器NSC/TI
CD4060 14级二进制串行计数/分频器
CD4063 四位数字比较器
CD4066 四传输门
CD4067 16选1模拟开关
CD4068 八输入端与非门/与门
CD4069 六反相器
CD4070 四异或门
CD4071 四2输入端或门
CD4072 双4输入端或门
CD4073 三3输入端与门
CD4075 三3输入端或门
CD4076 四D寄存器
CD4077 四2输入端异或非门
CD4078 8输入端或非门/或门
CD4081 四2输入端与门
CD4082 双4输入端与门
CD4085 双2路2输入端与或非门
CD4086 四2输入端可扩展与或非门
CD4089 二进制比例乘法器
CD4093 四2输入端施密特触发器
CD4095 三输入端J-K触发器
CD4096 三输入端J-K触发器
CD4097 双路八选一模拟开关
CD4098 双单稳态触发器
CD4099 8位可寻址锁存器
CD40100 32位左/右移位寄存器
CD40101 9位奇偶较验器
CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器
CD40105 先入先出FI-FD寄存器
CD40106 六施密特触发器
CD40107 双2输入端与非缓冲/驱动器
CD40108 4字×4位多通道寄存器
CD40109 四低-高电平位移器
CD40110 十进制加/减,计数,锁存,译码驱动CD40147 10-4线编码器
CD40160 可预置BCD加计数器
CD40161 可预置4位二进制加计数器
CD40162 BCD加法计数器
CD40163 4位二进制同步计数器
CD40174 六锁存D型触发器
CD40175 四D型触发器
CD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器
CD40192 可预置BCD加/减计数器(双时钟) CD40193 可预置4位二进制加/减计数器CD40194 4位并入/串入-并出/串出移位寄存CD40195 4位并入/串入-并出/串出移位寄存CD40208 4×4多端口寄存器
CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器
CD4503 六同相三态缓冲器
CD4504 六电压转换器
CD4506 双二组2输入可扩展或非门
CD4508 双4位锁存D型触发器
CD4510 可预置BCD码加/减计数器
CD4511 BCD锁存,7段译码,驱动器
CD4512 八路数据选择器
CD4513 BCD锁存,7段译码,驱动器(消隐) CD4514 4位锁存,4线-16线译码器
CD4515 4位锁存,4线-16线译码器
CD4516 可预置4位二进制加/减计数器
CD4517 双64位静态移位寄存器
CD4518 双BCD同步加计数器
CD4519 四位与或选择器
CD4520 双4位二进制同步加计数器
CD4521 24级分频器
CD4522 可预置BCD同步1/N计数器
CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器
CD4528 双单稳态触发器
CD4529 双四路/单八路模拟开关
CD4530 双5输入端优势逻辑门
CD4531 12位奇偶校验器
CD4532 8位优先编码器
CD4536 可编程定时器
CD4538 精密双单稳
CD4539 双四路数据选择器
CD4541 可编程序振荡/计时器
CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器
CD4551 四2通道模拟开关
CD4553 三位BCD计数器
CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器
CD4560 "N"BCD加法器
CD4561 "9"求补器
CD4573 四可编程运算放大器
CD4574 四可编程电压比较器
CD4575 双可编程运放/比较器
CD4583 双施密特触发器
CD4584 六施密特触发器
CD4585 4位数值比较器
CD4599 8位可寻址锁存器
CD22100 4×4×1交叉点开关。
