(完整word版)微带线带通滤波器的ADS设计
基于ADS的平行耦合微带线带通滤波器的设计
基于ADS的平行耦合微带线带通滤波器的设计摘要：本文介绍了平行耦合微带线带通滤波器的电路结构，阐述了设计带通滤波器的方法，最后给出了相对带宽为10%的滤波器设计的实例及仿真分析结果，证明了该方法的可行性和便捷性。
关键词: ADS; 微带线；带通滤波器；优化0 引言微带滤波器具有小型化、高性能、低成本等优点，在射频电路系统设计中得到广泛的应用。
其主要技术指标包括传输特性的插入损耗及回波损耗，通带内的相移与群时延，寄生通带等参数。
传统的设计方法是通过经验公式和查表来求得相关参数，方法繁琐且精度不高。
近年来，随着射频CAD软件的不断发展，微带滤波器的设计也进入了一个全新的阶段。
借助CAD软件可以避开复杂的理论计算，进一步精确和调整设计参数，确保设计出的滤波器特性符合技术要求。
本文通过ADS软件对平行耦合微带线带通滤波器进行优化仿真设计，证明了该方法的可行性和便捷性。
1微带带通滤波器的理论设计方法1.1 微带带通滤波器主要指标和基本设计思想微带滤波器的主要技术指标包括以下几个:(1) 通带边界频率与通带内衰减、起伏, 以及阻带边界频率与阻带衰减;(2) 通带的输入电压驻波比;(3) 通带内的相移与群时延;(4) 寄生通带, 它是由于分布参数传输线的周期性频率特性引起的, 即离设计通带一定处又产生了通带。
微波带通滤波器应用广泛, 结构多样, 但以微带线实现带通滤波器的结构种类有限, 为此,本文以平行耦合微带线为例来设计微带带通滤波器。
由于单个带通滤波器单元不能提供良好的滤波响应及陡峭的通带- 阻带过渡, 而通过级连基本的带通滤波器单元则可以得到高性能的滤波效果。
图1所示是一种多节耦合微带线带通滤波器的结构示意图, 这种结构不要求对地连接, 因而结构简单, 易于实现, 这是一种应用广泛的滤波器。
整个电路可以印制在很薄(小于1mm) 的介质基片上; 其纵向尺寸虽和工作波长可以比拟, 但采用高介电常数的介质基片则可使线上的波长比自由空间缩小几倍; 此外, 整个微带电路元件共用一个接地板, 且只需由导体带条构成电路图形, 因而结构大为紧凑, 大大减小了其体积和重量。
微带线带通滤波器的设计
在微 波通信 系统 中， 微带线带通滤波器 以其结构小 、 集成 性强 等 优 势 成 为 各 种 微 波 产 品 中的 常 用 重 要 器 件 。 随着 微 波 技术 的 发 展， 微 带 滤 波器 的种 类 日益 增 多 。 它们 性 能 各异 ， 设 计 方 法也 有 所 不 同， 近 年来 微 波 系 统 的设 计 越 来 越 复杂 ， 对 微 波 滤 波 器 的 指 标 要 求 也 越 来 越 高 ，传统 的设 计 方 法 已 经不 能 满 足设 计 的需 要 ， Ａ Ｄ Ｓ （ Ａ ｄ — ｖ ａ ｎ ｃ ｅ ｄ Ｄ ｅ ｓ ｉ ｇ ｎ Ｓ ｙ ｓ ｔ ｅ ｍ １ ， 是 安捷 伦 公 司 推 出 的一套 电路 设 计软 件 。 是 个 己被 广 大 电子 工 程 设 计 师 们 所 接 受 和 喜 爱 ，功 能 十 分 强 大 的 Ｅ Ｄ Ａ软 件 系 统 。 结合 Ａ Ｄ Ｓ 软 件能 够 在保 证 精 度 的前 提 下 缩短 设 计 周期 、 降低设计成本 ， 降低 电路的调试测量工作量 ， 提高设计效率 。 使用 Ａ Ｄ Ｓ 仿 真软件进行微 波元器件等设计 已经成为微波 电路设计
一
ｆ ｒ ｅ ｑ． Ｇ№
ｒ ｒ ｅ ｑ． ＧＨｚ
一
பைடு நூலகம்
当 确定 好所 设 计 滤 波 器 的 阶数 及 波纹 指 标 后 ， 就 可 以根 据元 件 值表 查 出元 件 的归 一 化值 ， 用ｇ ， …ｇ ， ｇ Ｎ ￣ 和 带 通滤 波 器 的 相对 带 宽Ｂ Ｗ， 微带线特性 阻抗为 Ｚ 确定带通滤波器电路 中的设计参数耦 合传输线的奇模和偶模 的特性阻抗 。 ２ 微 带线 带 通滤 波 器设 计 与优 化 假 设 滤 波 器 的设 计 指 标 为 ：特 性 阻 抗 ５ ０ Ｑ，通 带 范 围 为 ９ — １ ０ Ｇ Ｈ ｚ ， 阻带 范 围 为 ＜ ８ Ｇ Ｈ ｚ 或＞ １ １ Ｇ Ｈ ｚ ， 带 内波 纹 指 数 为 ０ ． １ ｄ Ｂ ， 阻
基于ADS的微带线带通滤波器设计
基于ADS的微带线带通滤波器设计摘要：该文章讨论的是基于ADS软件的平行耦合微带线带通滤波器的设计过程。
利用集总参数低通原型滤波器经过一系列转化可以得到微带线带通滤波器的特性，运用传输线原理和导纳变换公式获得带通滤波器的相关参数，并借助功能强大的ADS软件对微带线带通滤波器的原理图和版图进行设计制作。
该软件只需要输入相应的原始数据，便可方便得到频率响应等相关特性。
我们也可以借助ADS软件对其进行优化仿真，以得到更加优质的带通滤波器。
关键词：带通滤波器；微带线；传输线；ADS1.引言随着近年来无线通信技术的迅猛发展，微波滤波器已经成为作为辨别分离有用和无用资源的重要部件，并大量使用于通信系统领域，其性能的优越直接影响整个通信系统的质量。
现代通信对微波滤波器的整体要求越来越高，以求得到更加微小化、轻量化、集成化的高性能低成本的滤波器。
本文设计运用微带滤波器印刷电路的方法，可以满足尺寸小、成本低且性能稳定的要求，被广泛运用于无线通信系统中。
目前在无线通信系统领域中，微波滤波器的种类日益增多，性能和设计方法各有差异。
但总体来看，微波滤波器的设计大都采用从集总参数的低通原型滤波器出发经过一系列变换得到的。
本章讨论的是平行耦合微带线带通滤波器的设计，它同样是基于集总参数低通原型滤波器出发，经过等效变换可以得到与带通滤波器相应的低通原型模型，再经过阻抗倒置变换或导纳变换便可以得到相应的带通滤波器的设计模型及相关参数。
本文首先介绍微带线带通滤波器的设计原理，然后根据基本原理推导出滤波器的相关参数，再运用ADS软件进行制作、优化和仿真，最后将完整的设计图纸和相关参数拿到工厂加工制成成品。
为了验证该微带线带通滤波器的设计和仿真的正确性，本文采用网络分析仪对该滤波器进行了相关测试，测试结果和仿真效果相吻合。
2.微带线带通滤波器的设计原理及设计过程根据滤波器综合理论，低通原型滤波器是设计其他滤波器的基础。
本文设计的带通滤波器同样是在低通原型滤波器的基础上经过变换得到的。
ADS平行耦合微带线带通滤波器仿真REV1.0

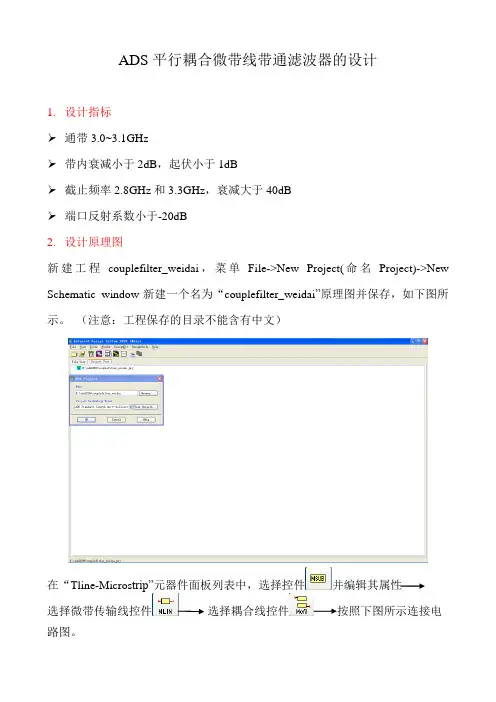

ADS平行耦合微带线带通滤波器的设计1.设计指标➢通带3.0~3.1GHz➢带内衰减小于2dB，起伏小于1dB➢截止频率2.8GHz和3.3GHz，衰减大于40dB➢端口反射系数小于-20dB2.设计原理图新建工程couplefilter_weidai，菜单File->New Project(命名Project)->New Schematic window新建一个名为“couplefilter_weidai”原理图并保存，如下图所示。
（注意：工程保存的目录不能含有中文）在“Tline-Micros trip”元器件面板列表中，选择控件并编辑其属性选择微带传输线控件选择耦合线控件按照下图所示连接电路图。
这样完成了滤波器原理图基本结构，为了达到设计性能，还必须对滤波器中微带电路的电气参数和尺寸进行设置。
3.电路参数设置3.1 设置微带线参数MSUB3.2 滤波器两边的引出线是特性阻抗为50Ω的微带线，其物理尺寸可由ADS自带小软件LINECALC计算得到。
执行菜单命令【Tools】/【LineCalc】/【Start Linecalc】➢Substrate Parameters按照MSUB参数设置；➢中心频率Freq设置为：3.05GHz；➢Electrical设置Z0=50Ohm，E_Eff=90deg；➢Physical单位设置为：mm；点击Synthesize，综合出微带线宽度W=1.52mm L=13.63mm。
3.3 为了便于修改和优化，将微带线的长度和宽度用变量代替，考虑到平行耦合线滤波器的对称性，所以5个耦合线节中，第1节与第5节、第2节与第4节尺寸完全相同，按照下图参数进行设置（注意单位要选择mm）。
3.4 考虑到微带线的长度和宽度都是变量，所以需要在原理图中添加一个变量控件。
把变量控件放置到原理图中。
双击变量控件，弹出变量设置对话框，在“Name”文本框中输入变量名称，“Variable Value”文本框中输入变量的初值，单击【Add】按钮添加变量，然后单击【Tune/Opt/Sat/DOE Setup…】按钮打开参数优化对话框设置变量的取值范围，选择“Optimation”标签页。
微带线带通滤波器的ADS设计共8页文档
应用ADS设计微带线带通滤波器1、微带带通微带线的基本知识微波带通滤波器是应用广泛、结构类型繁多的微波滤波器，但适合微带结构的带通滤波器结构就不是那么多了，这是由于微带线本身的局限性，因为微带结构是个平面电路，中心导带必须制作在一个平面基片上，这样所有的具有串联短截线的滤波器都不能用微带结构来实现；其次在微带结构中短路端不易实现和精确控制，因而所有具有短路短截线和谐振器的滤波器也不太适合于微带结构。
微带线带通滤波器的电路结构的主要形式有5种：1、电容间隙耦合滤波器带宽较窄，在微波低端上显得太长，不够紧凑，在2GHz以上有辐射损耗。
2、平行耦合微带线带通滤波器窄带滤波器，有5％到25％的相对带宽，能够精确设计，常为人们所乐用。
但其在微波低端显得过长，结构不够紧凑；在频带较宽时耦合间隙较小，实现比较困难。
3、发夹线带通滤波器把耦合微带线谐振器折迭成发夹形式而成。
这种滤波器由于容易激起表面波，性能不够理想，故常把它与耦合谐振器混合来用，以防止表面波的直接耦合。
这种滤波器的精确设计较难。
4、1/4波长短路短截线滤波器5、半波长开路短截线滤波器下面主要介绍平行耦合微带线带通滤波器的设计，这里只对其整个设计过程和方法进行简单的介绍。
2、平行耦合线微带带通滤波器平行耦合线微带带通滤波器是由几节半波长谐振器组合而成的，它不要求对地连接，结构简单，易于实现，是一种应用广泛的滤波器。
整个电路可以印制在很薄的介质基片上(可以簿到1mm以下)，故其横截面尺寸比波导、同轴线结构的小得多；其纵向尺寸虽和工作波长可以比拟，但采用高介电常数的介质基片，使线上的波长比自由空间小了几倍，同样可以减小；此外，整个微带电路元件共用接地板，只需由导体带条构成电路图形，结构大为紧凑，从而大大减小了体积和重量。
关于平行耦合线微带带通滤波器的设计方法，已有不少资料予以介绍。
但是，在设计过程中发现，到目前为止所查阅到的各种文献，还没有一种能够做到准确设计。
ADS报告_总结_微带带通滤波器的设计8
ADS报告_总结_微带带通滤波器的设计8

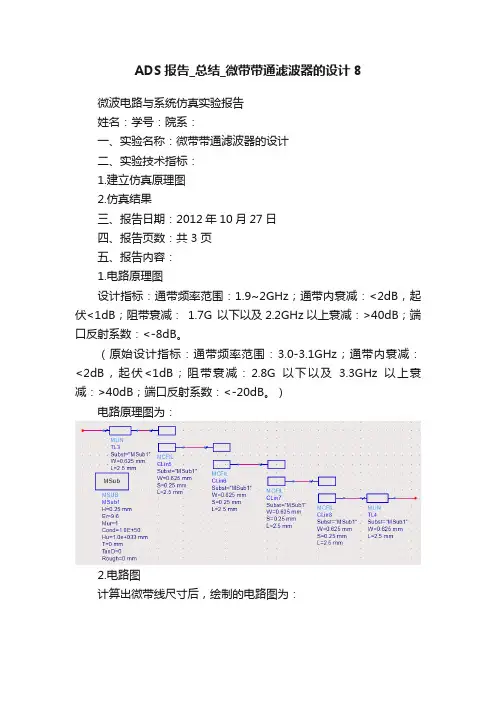

微波电路与系统仿真实验报告
姓名：学号：院系：
一、实验名称：微带带通滤波器的设计
二、实验技术指标：
1.建立仿真原理图
2.仿真结果
三、报告日期：2012年10月27日
四、报告页数：共 3 页
五、报告内容：
1.电路原理图
设计指标：通带频率范围：1.9~2GHz；通带内衰减：<2dB，起伏<1dB；阻带衰减：1.7G 以下以及2.2GHz以上衰减：>40dB；端口反射系数：<-8dB。
（原始设计指标：通带频率范围：3.0-3.1GHz；通带内衰减：<2dB，起伏<1dB；阻带衰减：2.8G以下以及3.3GHz以上衰减：>40dB；端口反射系数：<-20dB。
）
电路原理图为：
2.电路图
计算出微带线尺寸后，绘制的电路图为：
3.仿真结果（可用图形或数据显示）
4.布局图
由ADS生成的版图为：
5.优化方法和优化目标
优化方法优化目标为：
6.优化之后的电路图和仿真结果
优化之后的电路图为：
优化之后的仿真结果为：
六、仿真结果分析
由仿真结果可知在优化前，通带内衰减大于2dB，起伏也大于1dB；阻带衰减：1.7G 以下以及2.2GHz以上衰减也不是很理想，没有达到设计的要求。
经过优化后，在通带频率范围：1.9~2GHz，通带内衰减小于2dB，起伏小于1dB；阻带衰减：1.7G以下以及2.2GHz以上衰减大于40dB，端口反射系数小于-8dB，基本上满足了设计的要求。
签名：
日期：。
微带线带通滤波器的设计
微带线带通滤波器的设计作者：李锦屏来源：《科技创新与应用》2013年第35期摘要：文章从带通滤波器出发，阐述了带通滤波器的工作原理和设计过程。
以此为基础借助ADS仿真软件设计微波滤波器，并结合设计方法，根据给定的滤波器技术指标，确定滤波器类型、最佳级数和结构，给出了一个带通滤波器的设计实例。
仿真结果表明此方法简单可行，满足工程设计要求。
关键词：带通滤波器；仿真；ADS；平行耦合线引言在微波通信系统中，微带线带通滤波器以其结构小、集成性强等优势成为各种微波产品中的常用重要器件。
随着微波技术的发展，微带滤波器的种类日益增多。
它们性能各异，设计方法也有所不同，近年来微波系统的设计越来越复杂，对微波滤波器的指标要求也越来越高，传统的设计方法已经不能满足设计的需要，ADS（Advanced Design System），是安捷伦公司推出的一套电路设计软件。
是一个己被广大电子工程设计师们所接受和喜爱，功能十分强大的EDA软件系统。
结合 ADS 软件能够在保证精度的前提下缩短设计周期、降低设计成本，降低电路的调试测量工作量，提高设计效率。
使用ADS仿真软件进行微波元器件等设计已经成为微波电路设计及优化的必然趋势。
1 滤波器设计原理对于不同结构的滤波器，均为从一系列信号中分离出所需要的频率。
由此，所有电路均可以用网络参数的形式来反映输入端和输出端的关系。
根据滤波器理论，所有类型的滤波器均可映射成归一化的低通滤波器[1]。
因此带通滤波器的设计可以先从设计归一化低通滤波器开始，然后再映射成带通滤波器，映射如图1所示.图中横坐标以分贝为单位，LA为衰减度，Lr 为通带内最大衰减度。
？棕'1为归一化截止频率，当归一化频率大于？棕'1时为阻带反之为通带。
图中的变量关系为：？棕'/？棕'1映射成[？棕/？棕0-？棕0/？棕]/？赘，其中：？棕0为带通滤波器的中心频率；？赘为带宽比，定义为？赘=（？棕2-？棕1）/？棕0。
基于ADS的平行耦合微带线带通滤波器的设计
基于ADS的平行耦合微带线带通滤波器的设计摘要：本文介绍了平行耦合微带线带通滤波器的电路结构，阐述了设计带通滤波器的方法，最后给出了相对带宽为10%的滤波器设计的实例及仿真分析结果，证明了该方法的可行性和便捷性。
关键词: ADS; 微带线；带通滤波器；优化0 引言微带滤波器具有小型化、高性能、低成本等优点，在射频电路系统设计中得到广泛的应用。
其主要技术指标包括传输特性的插入损耗及回波损耗，通带内的相移与群时延，寄生通带等参数。
传统的设计方法是通过经验公式和查表来求得相关参数，方法繁琐且精度不高。
近年来，随着射频CAD软件的不断发展，微带滤波器的设计也进入了一个全新的阶段。
借助CAD软件可以避开复杂的理论计算，进一步精确和调整设计参数，确保设计出的滤波器特性符合技术要求。
本文通过ADS软件对平行耦合微带线带通滤波器进行优化仿真设计，证明了该方法的可行性和便捷性。
1微带带通滤波器的理论设计方法1.1 微带带通滤波器主要指标和基本设计思想微带滤波器的主要技术指标包括以下几个:(1) 通带边界频率与通带内衰减、起伏, 以及阻带边界频率与阻带衰减;(2) 通带的输入电压驻波比;(3) 通带内的相移与群时延;(4) 寄生通带, 它是由于分布参数传输线的周期性频率特性引起的, 即离设计通带一定处又产生了通带。
微波带通滤波器应用广泛, 结构多样, 但以微带线实现带通滤波器的结构种类有限, 为此,本文以平行耦合微带线为例来设计微带带通滤波器。
由于单个带通滤波器单元不能提供良好的滤波响应及陡峭的通带- 阻带过渡, 而通过级连基本的带通滤波器单元则可以得到高性能的滤波效果。
图1所示是一种多节耦合微带线带通滤波器的结构示意图, 这种结构不要求对地连接, 因而结构简单, 易于实现, 这是一种应用广泛的滤波器。
整个电路可以印制在很薄(小于1mm) 的介质基片上; 其纵向尺寸虽和工作波长可以比拟, 但采用高介电常数的介质基片则可使线上的波长比自由空间缩小几倍; 此外, 整个微带电路元件共用一个接地板, 且只需由导体带条构成电路图形, 因而结构大为紧凑, 大大减小了其体积和重量。
一种微带带通滤波器的ADS设计方法
１基 本原 理
微波带通滤波器是具有多种不 同结构类型的微波滤波器。 如今我们常用的微带线带通 滤波 器的电路 结构主要有平行耦 合微带线带通滤波器、电容间隙耦合滤波器 、 １ ／ ４波长短路短 截线滤波器、 半波长开路短截线滤波器 、 发 夹线 带通滤波器等
形式 。
准低通滤波器参数； （ ２ ） 根据滤波器 的特性对 的通带带宽 ， 确 定下边频和 上边 频 以及中心频率， 进一步计算 出归一化带 宽， 上边频和下边频 ；
选定采用 巴特沃斯或者切 比雪夫设计方法 后，选择合适 的标
的尺 寸较 小， 因此在微波中继通信、 卫星通信、 雷达技术 、 电子 对抗及微波测量仪器中都有广泛 的应用 。此外 ，微带线滤波 器还因为具有 重量 轻、 频带宽 、 结构紧凑和易于集 成等特 点， 从而被大量应用于各类微波通信 电路 中。
印制在很 薄的介质基片上（ １毫米 以下） ， 横截面的尺寸相 比于
３设计 实例
设计参数指标 ：谐振的中心频率，滤波器相对带宽， 在和 ｆ ＝ ２ ． ３ Ｇ Ｈ ｚ上衰减不小于 ４ ０ ｄ Ｂ， 带 内纹波系数 ０ ． ５ ｄ Ｂ， 输入输 出 特性阻抗均为 ５ ０ １ ） ， 介 电常数为 ２ ． ７ ， 其厚度为 ｌ ｍｍ。 由公式 ８ 得， Ｂ Ｗ＝ ０ ． １ ， 选用Ｎ＝ ５的切 比雪夫低通滤波器原型， 归一化参
波器设 计的 Ａ ＤＳ仿真。 ．
关键词： 微 带； 带通滤波器 ； ａ ｄ ｓ 软件 中图分类号 ： Ｔ Ｎ７ １ ３ 文献标识码 ： Ａ 文章 编号 ： １ ６ ７ ３ — １ １ ３ １ （ ２ ０ １ ４） １ ０ ． ０ ０ ５ ２ － ０ １
当这些基本单元谐振结构级联构成多节滤波器时，需要
基于ADS的微带线带通滤波器设计
项目名称：基于ADS优化的微带带通滤波器设计一、实验目的(1) 了解低通滤波器、带通滤波器、高通滤波器等滤波器原理(2) 利用ADS2008 软件设计，以切比雪夫滤波器为原型，设计一种微带线带通滤波器。
二、实验设备(1) PC 机一台；(2) ADS2008 软件；三、实验内容和要求(1) 设计一个微带线带通滤波器，以切比雪夫低通滤波器为原型；(2) 中心频率：2G+学号*50MHz ；（2G+10*50MHz=2.5GHz ）(3) 相对带宽：8％；（2.5GHz*8 ％=200MHz ）四、实验原理1. 滤波器原理滤波器的基础是谐振电路,它是一个二端口网络,对通带内频率信号呈现匹配传输,对阻带频率信号失配而进行发射衰减,从而实现信号频谱过滤功能。
典型的频率响应包括低通、高通、带通和带阻特性。
镜像参量法和插入损耗法是设计集总元件滤波器常用的方法。
对于微波应用,这种设计通常必须变更到由传输线段组成的分布元件。
Richard 变换和Kuroda 恒等关系提供了这个手段。
2. 微带线微带线(microstrip1ine) 是现在混合微波集成电路和单片微波集成电路使用最频繁的一种平面传输线。
它可用光科程序制作,且容易与其他无源微波电路和有源微波器件集成,从而实现微波部件和系统的集成化。
微带线是在金属化厚度为h 的介质基片的一面制作宽度为W ，厚度为t 的导体带,另一面作接地金属平板而构成的。
3. 耦合微带线当两个无屏蔽的传输线紧靠一起时,由于传输线之间电磁场的相互作用,在传输线之间会有功率耦合,这种传输线称为耦合传输线。
耦合微带传输线由靠得很近的 3 个导体构成。
这种结构介质厚度为d,介质相对介电常数为η,,在介质的下面为公共导体接地板,在介质的上面为 2 个宽度为W、相距为S 的中心导体带。
五、实验步骤与结果1. 设定滤波器指标中心频率： 2.5GHz通带带宽：200MHz （2.4~2.6GHz ）输入输出的阻抗：50Ω插入损耗：小于2dB阻带衰减：在距离中心频率300MHz 处的衰减大于50dB相对带宽：8％（表示信号带宽为0.2GHz）带内输入输出端口反射系数：小于-15dB4. 滤波器选用与微带线的计算2.dB 切比雪夫滤波器， 5 阶。
利用ADS中的滤波器向导工具设计微带线滤波器
D esign of M icrostr ip F ilter Ba sed on D esign 2gu ide of Software AD S Zhou Zheng1, 2 , Song Yu2fei1 ( 1. College of Comm un ica tion Eng ineering, N an jing Institu te of Technology, N an jing J iangsu 211167, Ch ina; 2. College of Inform a tion S cience and Eng ineering, S ou theast U n iversity, N an jing J iangsu 210096, Ch ina) Abstract: This paper introduces a method for designing m icrostrip filter based on design2guide of software ADS; p resents the de2 sign app roach and examp le, and it also verifies the feasibility of methodology by simulation results. Key words:m icrostrip; filter; ADS; design2guide
近年来 ,随着射频电路辅助设计软件的不断发展 ,利用 仿真软件进行微带线滤波器的设计 ,可以绕开复杂的理论计 算和推导 。ADS是安捷伦公司设计开发的一款 EDA 软件 , 它可以模拟整个信号通路 ,完成包括从原理图到板图 、系统 的各级仿真 ,当任何一级仿真结果不理想时 ,都可以回到原 理图中重新进行优化设计 、仿真 ,直到仿真结果满意为止 ,保 证了实际电路与仿真电路的一致性 。
基于ads的平行耦合微带线带通滤波器的设计及优化
基于ads的平行耦合微带线带通滤波器的设计及优化平行耦合微带线带通滤波器是一种常用的微波滤波器。
它由多个耦合微带线和微带线构成，具有较好的带通特性和较小的插入损耗。
设计和优化这种滤波器通常采用ADS软件，下面分为两个部分进行详细解释。
1.设计部分（1）确定滤波器参数首先需要确定滤波器的工作频率范围、中心频率、通带和阻带带宽等参数。
这些参数可以根据具体应用需求进行确定。
（2）选择线路结构根据确定的滤波器参数，选择合适的线路结构。
常用的线路结构有串联、平行、串平联和并联等，平行耦合结构是实现带通滤波器较为常用的一种。
（3）确定线路尺寸确定线路结构后，需要根据工作频率、介质常数和板厚等参数，计算出每条线路的宽度和长度。
这里需要考虑线路的带宽和损耗等因素，通常采用求解电磁场分布的方法进行计算。
（4）设计耦合结构在平行耦合结构中，需要设计合适的耦合结构来实现合适的耦合强度。
常用的耦合结构有传输线耦合、缝隙耦合、开放环耦合等。
（5）确定滤波器连接方式根据线路结构和耦合结构的设计，确定滤波器的连接方式和序列。
这里需要考虑滤波器的带宽和衰减等因素。
2.优化部分滤波器的优化常常包括两个方面：性能优化和制造优化。
（1）性能优化针对滤波器的频率响应、损耗和抑制等性能，可以采用ADS软件提供的优化工具进行优化。
这里可以采用基于突变搜索和梯度搜索的不同优化算法，以达到滤波器尽可能优化的目的。
（2）制造优化制造优化主要是针对滤波器的制造工艺和工艺容差进行优化，以达到成本和生产效率方面的优化。
通常还需要考虑滤波器的布局、线宽度和间距等制造要素。
在整个设计和优化的过程中，需要进行仿真和测试，以验证滤波器的性能和有效性。
同时，需要充分考虑不同要素的交互影响和优化目标的平衡。
(完整word版)微带线带通滤波器的ADS设计
应用ADS 设计微带线带通滤波器1、微带带通微带线的基本知识微波带通滤波器是应用广泛、结构类型繁多的微波滤波器，但适合微带结构的带通滤波器结构就不是那么多了，这是由于微带线本身的局限性，因为微带结构是个平面电路，中心导带必须制作在一个平面基片上，这样所有的具有串联短截线的滤波器都不能用微带结构来实现；其次在微带结构中短路端不易实现和精确控制，因而所有具有短路短截线和谐振器的滤波器也不太适合于微带结构。
微带线带通滤波器的电路结构的主要形式有5种：1、电容间隙耦合滤波器带宽较窄，在微波低端上显得太长，不够紧凑，在2GHz以上有辐射损耗。
2、平行耦合微带线带通滤波器窄带滤波器，有5％到25％的相对带宽，能够精确设计，常为人们所乐用。
但其在微波低端显得过长，结构不够紧凑；在频带较宽时耦合间隙较小，实现比较困难。
3、发夹线带通滤波器把耦合微带线谐振器折迭成发夹形式而成。
这种滤波器由于容易激起表面波，性能不够理想，故常把它与耦合谐振器混合来用，以防止表面波的直接耦合。
这种滤波器的精确设计较难。
4、1/4 波长短路短截线滤波器5、半波长开路短截线滤波器下面主要介绍平行耦合微带线带通滤波器的设计，这里只对其整个设计过程和方法进行简单的介绍。
2、平行耦合线微带带通滤波器平行耦合线微带带通滤波器是由几节半波长谐振器组合而成的，它不要求对地连接，结构简单，易于实现，是一种应用广泛的滤波器。
整个电路可以印制在很薄的介质基片上（可以簿到1mm以下），故其横截面尺寸比波导、同轴线结构的小得多；其纵向尺寸虽和工作波长可以比拟，但采用高介电常数的介质基片，使线上的波长比自由空间小了几倍，同样可以减小；此外，整个微带电路元件共用接地板，只需由导体带条构成电路图形，结构大为紧凑，从而大大减小了体积和重量。
关于平行耦合线微带带通滤波器的设计方法，已有不少资料予以介绍。
但是，在设计过程中发现，到目前为止所查阅到的各种文献，还没有一种能够做到准确设计。
