天然气管道改迁与保护工程施工组织设计方案

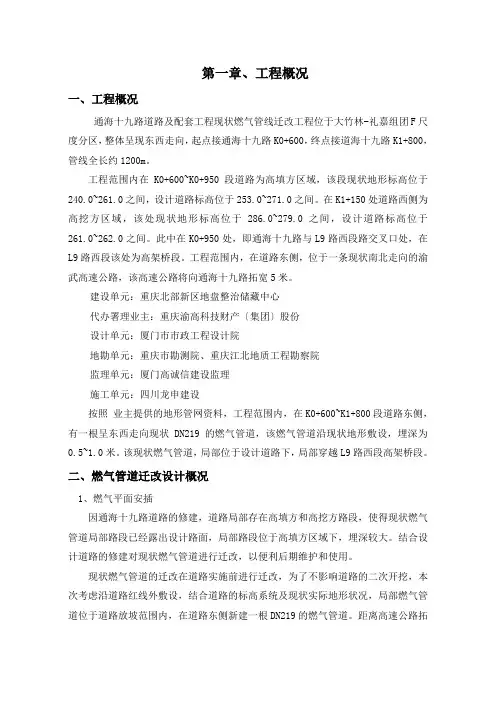

第一章、工程概况

一、工程概况

通海十九路道路及配套工程现状燃气管线迁改工程位于大竹林-礼嘉组团F标准分区，整体呈现东西走向，起点接通海十九路K0+600，终点接道海十九路K1+800，管线全长约1200m。

工程围在K0+600~K0+950段道路为高填方区域，该段现状地形标高位于240.0~261.0之间，设计道路标高位于253.0~271.0之间。在K1+150处道路西侧为高挖方区域，该处现状地形标高位于286.0~279.0之间，设计道路标高位于261.0~262.0之间。其中在K0+950处，即通海十九路与L9路西段路交叉口处，在L9路西段该处为高架桥段。工程围，在道路东侧，位于一条现状南北走向的渝武高速公路，该高速公路将向通海十九路拓宽5米。

建设单位：北部新区土地整治储备中心

代理业主：渝高科技产业（集团）股份

设计单位：市市政工程

地勘单位：市勘测院、江北地质工程勘察院

监理单位：高诚信建设监理

施工单位：龙申建设

根据业主提供的地形管网资料，工程围，在K0+600~K1+800段道路东侧，有一根呈东西走向现状DN219的燃气管道，该燃气管道沿现状地形敷设，埋深为0.5~1.0米。该现状燃气管道，部分位于设计道路下，部分穿越L9路西段高架桥段。

二、燃气管道迁改设计概况

1、燃气平面布置

因通海十九路道路的修建，道路局部存在高填方和高挖方路段，使得现状燃气管道部分路段已经露出设计路面，部分路段位于高填方区域下，埋深较大。结合设计道路的修建对现状燃气管道进行迁改，以方便后期维护和使用。

现状燃气管道的迁改在道路实施前进行迁改，为了不影响道路的二次开挖，本次考虑沿道路红线外敷设，结合道路的标高系统及现状实际地形状况，部分燃气管道位于道路放坡围，在道路东侧新建一根DN219的燃气管道。距离高速公路拓宽围线11.0~16.0m。距离L9路西段高架桥桥台为5m。设计燃气埋深约0.9~16.0m。设计管道结合现状地形及设计道路敷设。设计燃气管道两端分别与现状燃气管道相接顺。

燃气管道迁改R23~R29埋深为5.0~16.0m，设计考虑采用顶管施工，顶管规模为d800，顶管工作井径为4.0m，顶管接收井径为2.0m。

燃气管道迁改R34~R35穿规划道路L9西段道路，位于道路下方，L9西段形成后本次设计燃气管道埋深为4.5m，设计考虑该段燃气管道加d400钢筋混凝土套管进行保护。

2、燃气迁改与十九路排水系统关系

（1）、燃气管道迁改R-6~R-7之间已设计有d1000的八字型进水口，燃气管道敷设前需先修建d1000的八字型进水口，设计燃气管道位于已设计d1000雨水管上方。

（2）、燃气管道迁改R19~R20位于已设计B×H=2.5m×2.5m雨水箱涵上方，燃气管道敷设前需先修建该段雨水箱涵。

（3）、燃气管道迁改R43~R44位于已设计d1200临时雨水排水管道上方，燃气

管道敷设前需先修建该段临时雨水管道。

3、施工围

（1）、施工围：迁改钢管D219，长度约1.2km，设计压力1.6 MPa。土建工程、安全措施；工程完工后的场地清理，交验前的保护工作。

（2）、施工容：施工容包括接桩测量放线、作业带清理及扫线、管沟开沟与回填、施工测量、作业带清理、警示带防护及原地貌恢复等。

三、施工工期

现状燃气管线迁改工程施工工期根据总工期进度安排进行，计划于2017年4月01日至5月30日完成，总日历天数为60天。其中工期的安排考虑了雨天对施工过程的影响。因施工现场地形起伏较大，施工然气管道沟槽也只能按地形盘旋修筑，施工较为困难，大部分燃气管只能靠人工运输至施工部位，季节、天气、便道对施工工期的影响尤为巨大。

四、施工质量

现状燃气迁改工程质量要求严格按设计施工图、现行相关标准、规及施工承包合同实施，工程质量达到合格标准。

第二章、编制依据

一、编制依据

1、通海十九路道路及配套工程施工承包合同及燃气管道迁改设计施工图、文件、相关的标准图、参考图。

2、通海十九路道路及配套工程地质勘察报告及与现场相关的资料信息。

3、施工现场实际情况和周围环境，水文地质条件、地形地貌和、气象条件及交通运输条件。

4、我单位拟投入本工程的施工人员及机械设备，现有的技术装备及相关同类工程的施工经验和研究成果。

5、设计及施工承包合同中明示的规、技术标准及其他有关规、标准。

（1）、《城镇燃气输配工程施工及验收规》CJJ33-2005 （2）、《城市工程管道综合规划规》GB50289-98 （3）、《城镇燃气设计规》GB50028-2006 （4）、《埋地钢质管道石油沥青防腐层技术标准》SY/T0420-2008 （5）、《施工现场安全生产保证体系》DBJ08-903-98 （6）、《城镇燃气技术规》GB 50494-2009 （7）、《城镇燃气设施运行、维护和抢修安全技术规程》CJJ51-2006 （8）、《建筑地基基础工程施工质量验收规》GB 50202-2002 （9）、《建筑地基处理技术规》JGJ 79-2002 （10）、《工程测量规》GB50026-2013 （11）、《建筑边坡工程技术规》GB50330-2013 （12）、《施工现场临时用电安全技术规程》JGJ46-2012 （13）、《工程建设标准强制性条文（公路工程部分）》（建标｛2002｝99号）

（14）、本公司技术标准及IS09001质量标准、《质量手册》、《程序文件》、《作业指导书》及《企业标准》有关劳务、计生、治安、环卫、城建等制定的地方政策法规。

二、编制原则

1、认真执行国家《建设工程质量管理条例》以及市、建设单位关于基本建设的

法令、法规和管理办法。

2、遵守设计图纸、文件和规进行编制的原则：编制施工方案的过程中，严格遵守现行施工规和质量检验标准，遵守设计图纸的要求。

3、严格执行ISO9001系列质量标准，对施工过程进行有效控制，建立健全工程质量保证体系，完善质量管理制度，建立质量控制流程。

4、坚持实事、一切从实际出发的原则：施工方案的编制，一切从本公司现有的实际施工能力、经济实力、技术水平出发，坚持科学组织，合理安排，均衡生产，确保高速度、高质量、安全、文明地完成本工程建设。

5、坚持方案编制结合工程实际的原则：本施工方案的编制一切建立在对工程周边环境、道路交通状况详细调查研究、对工程设计图纸及设计要求仔细学习理解、对招标文件深刻理解的基础上，做到方案编制切合工程实际、有针对性、有目的性。

6、坚持专业化作业和综合管理相结合的原则：施工组织方面，发挥专业施工队伍的优势；同时采用综合管理手段，合理调配，达到整体优化，保证“工程施工进度、质量、安全目标”全面实现的目的。

7、根据本工程的特点，本着精心组织、科学安排、加强管理、突出重点、保证安全质量、确保工期、合理投入、安全文明的原则，编制天燃气管道迁改施工方案，以指导天燃气管道迁改的施工。

三、编制围

本工程围的天燃气管道迁改及保护施工。

第三章、施工准备计划

一、组织机构

1、选派项目经理组建项目部：为保证工程的施工进度计划，确保工程质量，做
