滑动导轨的结构设计
滑动导轨气压浮动结构设计
增大， 这给 机床 带来 诸 多不 利影 响 ： 对相 关 零部 件 的刚度 和 强 度提
出更高 要求 ， 致相 关零 部件 尺 寸增 大 ； 导 当零 部 件之 间 产生 摩擦 而 且 逐渐 加剧 时 ， 会导 致相 关 的零 部件 由于受 热而 发 生变 形 ， 致加 导 工 精度 受到 影 响； 当零部 件 的磨 损程 度 增加 时 ， 导 致零 部 件 的使 会 用 寿命 受 到影 响 而 降低 ； 当机 床 使 用 效率 受 到 外 界 因素 影 响 降低 时 则会 导致 耗 能的增 加 。 因此 本文 依据 静压 轴 承 的原 理设 计 了一种 滑 动 导轨 气压 浮 动 结构， 以减 小移 动部件 与 导轨 的接 触 面压 力 ， 从而 减 小移 动 中 的摩 擦 阻力 。
减 压 效果 ， 驱动 负载 过大 而 停机 ， 至发 生事 故 。 使 甚 因此 ， 要对 气 压
浮 动 系统进 行 特别 设 计 。
我 们 也应 认识 到 ， 静压 导轨 和动 压 导轨 还存 在 着结 构 复杂 的特 点 ，
同时 具有 需要 使用 润滑 油 等诸 多条 件 的 限制 。
船
图 １ 工 作 台和 滑 台结 构 示 意 图 及 工 作 台底 面 示 意 图
２ 滑 动导 轨气 压 浮动 结构 的 设计 ［ ｓ 。］
在 移动 工 作 台 ２的底 面 上 加 工有 沟槽 ３ 与 沟槽 ３相连 通 的 和
， 减 机 床 的导 轨部 件是 决 定机 床性 能 的关 键 部件 之 一 ，而其 支 承 气 孔 ４ 气 孔 ４通过 气 管 接头 和 气管 ５与减 压 阀相 接 ， 压 阀通 过 气 管 与气 动装 置 （ 可为 气 泵 ） 接 ， 气 管上 或 减 压 阀上 安 装有 气 相 在 元 件 空气 静压 轴承 的性 能 则直 接 影响 导轨 部件 的 性 能 ＿ 。 型机 ４ 大 ］ 如 床 运动 部件 相 对较 重 ， 滑动 导轨 摩擦 力 较 大 ， 所 需驱 动 力也 随之 压表 ， 图 ２所 示 。 故
机械设计之导轨的结构布局设计
机械设计之导轨的结构布局设计我采用的说明图纸，是我以前做过的产品的设计图纸，在设计结构上肯定是比较个人风格一些的，可能和很多这一行的设计工程师有不一样的地方，或者你们有更好的实现的结构和布局，比我的现在采用的结构更优化，更具推广和实用意义，所以对一些带有个人化特点的介绍，只供大家做一个设计方面的参考，我并没有规定说，以后这个类型的直线导轨一定要采用我的这种结构布局，在这里我只是给大家理顺一个思路，并把我以前在设计过程中，制造过程中，装配过程中，调试过程中，售后过程中所遇到的一些经验和教训呈现给大家，希望大家以后在你的职业生涯中尽量少走弯路，少交点学费，少碰点钉子。
这是一台立式加工中心的光机图纸，其中紫色线条部分就该加工中心的X、Y、Z 三相直线导轨的布置位置，他们的功能就是实现该加工中心X、Y、Z三个方向的传动。
其中X、Y两个方向是水平放置的，而Z向是垂直放置的，这个在直线导轨选型的时候，是需要和导轨供应商确认好放置方式的，你必须告诉供应商你的导轨是用于什么样的状态，是水平，还是垂直，或者是悬空等，供应商在给你做定型推荐的时候，他们也会根据你的使用情况来推荐给你最时候的直线导轨。
再上一张图纸，我们从侧面来看一下，这X、Y、Z三个方面的导轨布局是一个什么样的情况。
如果你是一个有相当经验的机械行业从业者，其实你是应该可以根据上面这两个图纸画出这个立式加工中心的大件图纸了，因为无论是改设备的结构，还是外形，这两张图纸都作了很好的呈现，尤其是一些细节也有了相对详细的描述。
以上给你参考的是一个光机装配图，在一些细节上的表述我会在接下来的图纸里给大家介绍。
我们今天抽取这个立式加工中心的底座来给大家介绍，下面还是要上图说话。
以上这张图就是一个底座的直线导轨装配图，紫色的部分就是导轨的装配状态，在设计的过程中，需要注意的是导轨的跨度的选取，即两条导轨之间的距离，这在某种程度上决定了机床加工的刚性和稳定性，也决定了机床精度的稳定性，同时我们还需要考虑一个关键点，那就是润滑油的聚集与回收，因为这种类型的机床，直线导轨和丝杆都是采用润滑站进行定时定点润滑的，所以润滑后的废油如何收集是一个需要考虑的关键点，如果不作这方面的考虑，那机床在正常使用时，润滑油会四处横流，弄脏一地，这也是体现设计能力和工业水准的地方。
机床导轨设计资料
修不便
处，多用于横梁、立柱、
摇臂导轨
导轨常用防护罩
（4）按受力状况分：
开式导轨：在部件自重和外载作用下，导轨面在 全长上可以始终贴合的导轨。
闭式导轨：在较大的倾覆力矩时，部件自重不能 使导轨面贴合，必须用压板作为辅助 导轨面保证主导轨面贴合的导轨。
感谢阅读
• 感谢阅读
• 感谢阅读
2.圆周运动导轨 用于圆工作台、转盘等旋转运
动部件。
（1）平面圆环导轨 必须配有工作台心轴轴承，用
得较多。 （2）锥形圆环导轨
能承受轴向和径向载荷，但制造较困难。
（3）V形圆环导轨 制造复杂。
不管是直线还是圆环导轨，还可分为凸形导轨副与凹形导轨 副（按固定导轨的凹凸情况）。
凸形导轨副～不易积存切屑，但也不易存油，故常用于低速 移动的场合。
斜镶条调整
调整容易、受力均匀，但制造较难。
第二节 普通滑动导轨
一、直线运动滑动导轨 1.直线运动导轨的截面形状 直线运动导轨截面的基本形状主要有四种：三角形、矩形、燕尾形和圆柱
形，每种之中还有凸凹之分。
上述四种截面的导轨尺寸已经标准化了，可参看有关机床标准。
2. 直线运动导轨的组合
机床直线运动导轨通常由两条导轨组合而成，如图。
双矩形导 轨有宽式和窄 式组合，如图。
二、回转运动滑动导轨 回转运动导轨的截面形状有平面、锥面和V形面三种，如图。
平面环形导轨如图a具有承载能力大、工作精度高、结构简单、制造方便的
优点。
锥面环形导轨如图b的母线倾角常取30º，可以承受一定的径向载荷。 V形面环形导轨如图c、d、e可以承受较大的径向载荷和一定的颠覆力矩。
➢燕尾形导轨 – 制造较复杂，磨损不能补偿， 尺寸紧凑，调整（间隙）方便。
导轨设计
1、压板 压板用来调整辅助导轨面的间隙， 承受颠覆力矩，用配刮垫片来调整间隙
2、镶条
镶条用来调整矩形导轨和燕尾 形导轨的侧向间隙，镶条应放在导 轨受力较小的一侧。
常用的镶条有平镶条和斜镶条二 种：①平镶条截面为矩形或平行四 边形，厚度均匀相等，由螺钉调整 间隙 易变形、刚度低，目前少用。 图3－106
缺点；刚性差，受力后产生变 形，对精度要求高的机床有影响。
粘贴塑料软带一般粘贴在较短 的动导轨上，表面开直线形或三字 形油槽，配对金属导轨面的粗糙度 要求在0.4~0.8μm，硬度在25HRC以 上。
比压<0.6~1×106帕
（厚度在0.1~10mm环氧树脂室温24小 时，厚的用埋头螺钉固定）
2、金属塑料复合导轨
卸荷导轨用来降低轨面的压力， 减小摩擦阻力，提高导轨的耐磨性 和低速运动平稳性。
1、机械卸荷
图3-115是常用的机械卸荷装置， 导轨上的一部分载荷由支承在辅助 导轨面a上的滚动轴承承受，卸荷力 的大小通过螺钉和碟形弹簧调节， 卸荷点的数目由动导轨上的载荷和 载荷系数决定。
卸荷系数 H表H示导轨FFH卸w 荷量的大小 式（中N）F—w—导轨上一个支承所承受的载荷
F 力（N）H—— 导轨上一个支座的卸荷
H =0.7大、重型机床 H ≤0.5高精度机床
2、液压卸荷导轨 图3－116（略） 3、自动调节气压卸荷导轨 图3－117（略）
（四）滚动导轨
在静、动导轨面之间放置滚动 体如滚珠、滚柱、滚针滚动导轨块 组成滚动导轨。图3－118
优点：摩擦因数小，动、静摩 擦因数很接近，摩擦力小，启动轻 便，运动灵敏，不易爬行，磨损小， 精度保持性好、寿命长，有较高的 重复定位精度，运动平稳，可采用 油脂润滑，润滑系统简单。
第六章 导轨
机电一体化系统设计
第六章 导轨 （6）运动的灵活性和低速运动的平稳性 灵活性 —— 指对系统控制指令的反映能力。 低速运动平稳性 —— 指平稳匀速运动时运动部件 的波动误差（低速“爬行现象”）。
机电一体化系统设计
第六章 导轨
产生爬行的原因和过程
动摩擦系数的变化。 动摩擦系数的变化。
机电一体化系统设计
机电一体化系统设计
第六章 导轨 利用辅助导向面可以更好地限制运动件的转 动 （ 图 (d)） ,适当增大辅助导向面与基本导向面 ） 适当增大辅助导向面与基本导向面 之间的距离,可减小由导轨间的间隙所引起的转 之间的距离 可减小由导轨间的间隙所引起的转 角误差。 角误差。
机电一体化系统设计
第六章 导轨 当辅助导向面也为圆柱面时,即构成双圆柱面 当辅助导向面也为圆柱面时 即构成双圆柱面 导轨（ 它既能保证较高的导向精度, 导轨（图 (e) ）,它既能保证较高的导向精度 又能 它既能保证较高的导向精度 保证较大的承载能力。 保证较大的承载能力。
第六章 导轨
摩擦副材料 摩 擦 系 数 µ 无润滑 有润滑
————————————————————————
钢-钢 0.15* 0.1-0.12*0.1 0.05-0.1 钢-软钢 0.2 0.1-0.2 钢-不淬火的T8 0.15 0.03 钢-铸铁 0.2-0.3 0.05-0.15 钢-黄铜 0.19 0.03 钢-青铜 0.15-0.18 0.1-0.15* 0.07 钢-铝 0.17 0.02 钢-轴承合金 0.2 0.04
机电一体化系统设计
第六章 导轨 （c）两导轨面间的平行度，即扭曲度 两导轨面间的平行度，
这项误差一般规定用在导轨一定长度上或全 长上的横向扭曲值表示。
几种常用的导轨结构特点比较

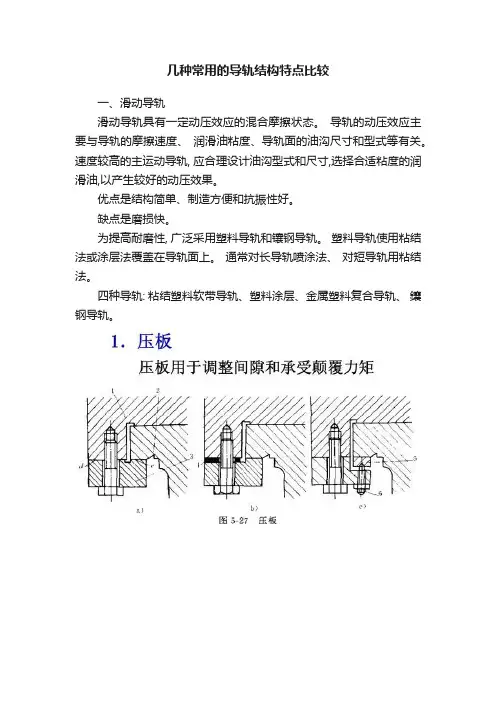

几种常用的导轨结构特点比较
一、滑动导轨
滑动导轨具有一定动压效应的混合摩擦状态。
导轨的动压效应主要与导轨的摩擦速度、润滑油粘度、导轨面的油沟尺寸和型式等有关。
速度较高的主运动导轨, 应合理设计油沟型式和尺寸,选择合适粘度的润滑油,以产生较好的动压效果。
优点是结构简单、制造方便和抗振性好。
缺点是磨损快。
为提高耐磨性, 广泛采用塑料导轨和镶钢导轨。
塑料导轨使用粘结法或涂层法覆盖在导轨面上。
通常对长导轨喷涂法、对短导轨用粘结法。
四种导轨: 粘结塑料软带导轨、塑料涂层、金属塑料复合导轨、鑲钢导轨。
静压导轨按结构形式分为开式和闭式两大类。
二、滚动导轨
滚动导轨就是在导轨面之间装有一定数量的滚动体,两个导轨面只和滚动体接触,使导轨面之间的摩擦性质成为滚动摩擦。
特点:摩擦系数小(0.0025~0.005)
静、动摩擦系数很接近
结构形式
滚珠导轨
滚柱导轨
滚针导轨
1,滚珠导轨滚珠导轨结构紧凑,容易制造,成本较低导轨表面属于点接触,刚度低,承载能力较小适用于载荷较小的机床。
2,滚柱导轨承载能力和刚度:都比滚珠导轨大。
应用:载荷较大的机床,应用最广泛对导轨不平行度(扭曲)要求较高,否则要造成滚柱的偏移和侧向滑动, 使导轨磨损加剧和降低精度。
因此, 滚柱最好做成腰鼓形,中间直径比两端大0.02mm左右。
3,滚针导轨滚针导轨的特点是滚针直径小, 导轨结构紧凑与滚柱导轨相比,在同样长度内可以排列更多的滚针,因而承载能力较大, 但摩擦力大一些。
适用于结构尺寸受限制的场合。
导轨滑块的定位设计原理
导轨滑块的定位设计原理
导轨滑块的定位设计原理是利用两个或多个导轨与滑块的相互配合，来实现滑块在导轨上的定位。
在滑块和导轨的接触面上通常会设置定位块或凹槽等结构，使其能够在导轨上沿着指定方向移动，并且在某些位置停止。
具体的设计原理可以有以下几种形式：
1. 凹槽定位：导轨上设置一定深度的凹槽，滑块上的定位块可以与凹槽相配合。
滑块在导轨上移动时，定位块会沿着凹槽前进，直到到达凹槽的末端或其他约束位置，实现定位。
2. 凸台定位：导轨上设置一些凸台，滑块上的定位块可以与之相配合。
滑块在导轨上移动时，定位块会沿着凸台前进，直到到达凸台的末端或其他约束位置，实现定位。
3. 嵌入式磁性定位：导轨上嵌入一些磁性定位元件，滑块上设置磁铁或磁性感应块。
当滑块移动时，磁性定位元件会对滑块上的磁性部件产生磁力，从而实现定位。
4. 弹性夹持定位：导轨上设置一对或多对弹性夹持装置，滑块上设置相应的定位孔。
滑块移动时，弹性夹持装置会夹持住滑块上的定位孔，以达到定位的目的。
以上只是一些常见的导轨滑块定位设计原理，实际定位设计还需根据具体要求和应用场景进行设计。
《测控仪器设计》(第4章)《测控仪器设计(第3版)》精选全文
（3）滚动轴承导轨
– 摩擦力矩小 – 运动灵活 – 承载能力大 – 调整方便 – 用于大型仪器（如万工显、三座标、测长机等）
（二）滚动摩擦导轨的组合应用
（1）滚动与滑动摩擦导轨 的组合应用
– 滚动轴承导轨摩擦力 小 ，运动灵活 ，用做
导向
滚动轴承和滑动导轨的组合 1—平面滑动导轨 2—滚动轴承导轨
导轨的几何精度包括导轨在垂直平面内与水平面内的直线度，导轨面间 的平行度和导轨间的垂直度
（2）导轨的接触精度
垂直面内的直线度
水平面内的直线度
导轨面间的平行度
（二）导轨运动的平稳性
爬行现象：在其低速运动时，导轨运动的驱动指令是均匀的
而与动导轨相连的工作台却出现一慢一快，一跳一停的现象 产生爬行现象的主要原因有： ①导轨间的静、动摩擦系数差值较大； ②动摩擦系数随速度变化； ③系统刚度差
高
液体静压
高
导轨
空气静压
高
导轨
较好 较好
好 好
大 较低 较大 较低
差 较好
好
要求不 高
要求较 高
要求高
好 要求高
成本
低 较高
高 高
（二）标准导轨的选用
b） a）
直线球滑座系列导轨 a）直线球滑座导轨 b）球滑座LSP型结构示意图
• 1．滚珠导轨
▪ （1）双V形滚珠导轨
▪ 运动灵敏度较高，能承受 不大的倾复力矩
▪ (2)双圆弧滚珠导轨
▪ 计量光学仪器中（如小型 工具显微镜、投影仪等） 使用
▪ 接触面积较大，接触点 应力较小，变形也较小， 承载能力强、寿命长。
V形滚珠导轨 a）常用双V形滚珠导轨 b）V形小圆弧导轨
c）双圆弧导轨
汽车滑移门滑轨设计_陈峰
一6
4 、 结论 离合信号 的开 发与离合操纵系 统 , 尤其 是 离合 主 缸 的关系 非 常 密切 , 不 同 的主 缸参 数 , 不 同 的 离 合器参 数会影 响 到 信号 逻 辑 的 选 择 。 后续 的车型 如采用 不 同缸径 的离合主 缸 和 不 同 的 离 合器参 数 , 离合 信号 的输 出值 得重新 计 算校 核 。
4 、 滑轨结构设计 完成 3条 滑轨 轨迹线 的设计后 , 第二 步 进 行滑 轨 断面设计 , 并 将 断面沿 轨迹 线 扫 掠 完 成滑轨设计 。 上 滑 轨 焊接 固定 在 白车 身上 。 结构 示 意
图如 下 。
图 9 下滑 轨焊 接断面 图
5 、 滑移 门 铰链 设计 下 面对滑移 门铰链结构特点进行简要说明。 从图 2 中可 看 出 , 中铰链 、 下 铰链有 限制 车门 Y 向和 Z 向两 个 方 向 自 由度 的 滑 轮 。 因 为 Z 向 滑 轮 过 弯需 要 导 向 , 所 以 Y 向设 置 2个 滑 轮 , 3个滑 轮 构 成 的 组 件和 铰链 本 体间 通过销 轴连 接 , 可 发 生 相 对转 动 , 通 过滑 轨 对 Y 向轮 的约束实现 对Z 向轮 的导 向 。 中铰链 、 下 铰链 用螺栓紧固在 车门上 。
2 2年海南省机械工1程7学会论文集
参考 文献 [l ] U A E S 起 . 停系统控 制策略 2 0 1 1 [2 ] QH M D 3 0 7 6 一 20 0 9 《离 合器操纵机构 设 计计算规 范 》 3[] 汽 车工 程 手 册 ( 设计篇 ) , 《 汽 车工 程 手册 》 编辑 委 员 会 , 人 民 交通 出版 社 出版 ,
(完整版)导轨
第三节 滑动导轨的结构
一、导轨的截面形状与组合 1、直线运动滑动导轨截面形状：主要有三角
移置导轨：只用于调整部件之间的相对位置， 移置后固定，在加工时没有相对运动。
（3）按摩擦性质分：
滑动导轨
静压导轨 ：油膜压强靠液压泵建立，
两导轨面间有一层静压油膜，多用于 进给运动导轨。
动压导轨：当导轨面间的相对滑动速度达
到一定值后，液体的动压效应使导轨油腔处 出现压力油楔，把两导轨面分开，从而形成 液体摩擦。只能用于高速的场合，故仅用作 主运动导轨。
（1）几何精度
反映了导轨在低速空载运动时的导向精度。 直线运动导轨的几何精度: 导轨在竖直平面 内的直线度 。 导轨在水平平面 内的直线度 。 两导轨面间的 平行度。
(2) 接触精度
磨削和刮研的导轨表面，接触精度按 JB2278的规定，采用着色法进行检查。用 接触面所占的百分比或25×25mm2面积内 的接触点数衡量。
二、导轨应满足的要求
导轨性能的好坏，直接影响机床的加工精度、承 载能力和使用寿命。
导向精度 精度保持性 低速运动平稳性 结构简单、工艺性好
1．导向精度
导向精度:指动导轨运动轨迹的准确度。 它 是保证导轨工作质量的前提，是对导轨的基 本要求。
影响因素:导轨的几何精度和接触精度、结 构型式、装配质量、导轨与支承件的刚度、 热变形及油膜刚度（指动、静压导轨） 。
2、特点：摩擦系数低、耐磨性高、抗撕伤能 力强、低速时不易出现爬行、加工性和化 学稳定性好、工艺简单、成本低等优点。
3、材料： （1）塑料软带：氟塑料导轨软带
（2）三层复合材料的导轨板 • 在镀铜的钢板上烧结一层多孔青铜粉，在
青铜的孔隙中轧入聚四氟乙烯极其填料 • 形成金属—氟塑料的导轨板
机器人滑轨设计文章
机器人滑轨设计文章
机器人滑轨设计是指为机器人提供运动支撑和导向的滑道系统设计。
机器人在工业生产、医疗卫生、军事应用等领域起着重要作用，而滑轨作为机器人运动的基础设施之一，对机器人性能和精度具有重要影响。
机器人滑轨设计应考虑以下几个方面：
1. 结构设计：机器人滑轨结构通常采用滑动副和滚动副两种形式。
滑动副采用滑动面进行直接接触，适用于低速高精度运动；滚动副采用滚珠或滚柱进行滚动，适用于高速运动。
根据具体的机器人应用需求，选择合适的结构形式。
2. 材料选择：滑轨材料应具备一定的硬度、耐磨性和耐腐蚀性，以保证机器人滑轨的使用寿命和稳定性。
常用的材料有钢材、铝合金、塑料等。
3. 导向方式：机器人滑轨设计需要考虑导向方式，以确保机器人的运动精度和稳定性。
常用的导向方式包括直线导轨、V型导轨、圆柱导轨等。
选择合适的导向方式取决于具体的应用需求和机器人的运动方式。
4. 润滑方式：机器人滑轨需要进行适当的润滑，以减少磨损和摩擦力。
常用的润滑方式包括干摩擦、润滑油涂抹、润滑脂涂抹等。
具体选择何种润滑方式，需要根据滑轨的材料、运动速度和环境条件等进行综合考虑。
5. 结构稳定性：机器人滑轨的结构稳定性对于机器人的运动精度和稳定性具有重要影响。
滑轨设计应考虑加强结构的刚度和稳定性，以提高机器人的工作效率和运动精度。
机器人滑轨设计是一个综合性的工程问题，需要综合考虑机器人运动的要求、材料特性、结构设计和润滑等要素，以实现机器人的高效、精准运动。
在实际应用中，需要根据具体应用场景和要求进行评估和选择，以满足机器人运动的需求。
滑动摩擦导轨
第四节滑动摩擦导轨直线运动导轨的作用是用来支承和引导运动部件按给定的方向作往复直线运动。
导轨可以是一个专门的零件，也可以是一个零件上起导向作用的部分。
滑动摩擦导轨的运动件与承导件直接接触。
其优点是结构简单、接触刚度大；缺点是摩擦阻力大、磨损快、低速运动时易产生爬行现象。
按照机械运动学原理，一个刚体在空间有六个自由度，即沿x、y、z轴移动和绕它们转动（图3-29a）。
对于直线运动导轨，必须限制运动件的五个自由度，仅保留沿一个方向移动的自由度。
导轨的导向面有棱柱面和圆柱面两种基本型式。
图3-29导轨的导向原理以棱柱面相接触的零件只有沿一个方向移动的自由度，如图3-29b、c、d所示的棱柱面导轨，运动件只能沿x方向移动。
棱柱面由几个平面组成，但从便于制造、装配和检验出发，平面的数目应尽量少，图中的棱柱面导轨由两个窄长导向平面组成。
限制运动件自由度的面，可以集中在一根导轨上，但为提高导轨的承载能力和抵抗倾复力矩的能力，绝大多数情况是采用两根导轨。
以圆柱面相配合的两个零件，有绕圆柱面轴线转动及沿此轴线移动的两个自由度，在限制转动这一自由度后，则只有沿其轴线方向移动的自由度（图3-29e）。
一、导轨的基本要求1、导向精度高。
导向精度是指运动件按给定方向作直线运动的准确程度，它主要取决于导轨本身的几何精度及导轨配合间隙。
导轨的几何精度可用线值或角值表示。
图3-30导轨的几何角度（1）导轨在垂直平面和水平面内的直线度如图3-30a、b所示，理想的导轨面与垂直平面A-A或水平面B-B的交线均应为一条理想直线，但由于存在制造误差，致使交线的实际轮廓偏离理想直线，其最大偏差量△即为导轨全长在垂直平面（图3-30a）和水平面（图3-30b）内的直线度误差。
（2）导轨面间的平行度图3-30c所示为导轨面间的平行度误差。
设V形导轨没有误差，平面导轨纵向有倾斜，由此产生的误差△即为导轨间的平行度误差。
导轨间的平行度误差一般以角度值表示，这项误差会使运动件运动时发生“扭曲”。
滑动导轨原理
滑动导轨原理
滑动导轨是一种常用于机械系统中的装置，它主要用于在设备的运动过程中，使其能够沿特定的路径平稳滑动。
滑动导轨通常由两部分组成，一部分是导轨，另一部分则是导轨上的导轨块。
导轨是一种具有平整表面的长条状零件，通常由金属材料制成。
它们可以安装在设备的框架或底座上，并且通常具有预先钻好的安装孔，以便于固定。
导轨块则是导轨上的移动部件，它们通常由塑料或金属材料制成。
导轨块具有与导轨相匹配的形状，使其能够沿导轨表面平稳滑动。
导轨块通常有多个装配孔，以便于将其他设备或零件连接到其上。
滑动导轨原理基于摩擦力和润滑。
当导轨块与导轨接触时，由于两者之间的摩擦力，使得导轨块能够沿导轨表面移动。
为了减少摩擦力和磨损，通常在导轨和导轨块之间会使用润滑剂，例如润滑油或润滑脂，以保持滑动的顺畅性。
滑动导轨具有许多优点。
首先，它们具有较小的摩擦力和较高的精度，因此可以实现较为平稳和准确的运动。
其次，滑动导轨通常具有较高的承载能力，能够承受较大的重量和力。
此外，它们还能够适应不同的工作环境和条件，例如高温、低温和腐蚀性环境。
滑动导轨广泛应用于各种机械设备中，包括机械加工设备、自
动化设备、运输设备和医疗设备等。
它们能够提高设备的运动效率和精度，并且具有较长的使用寿命和可靠性。
因此，在设计和制造机械系统时，滑动导轨的选择和应用是非常重要的一步。
滑动拨件的结构设计原理
滑动拨件的结构设计原理滑动拨件是一种常用于机械设计和结构中的元件，它的设计原理基于滑动摩擦和力的平衡。
滑动拨件通常由拨杆、导轨和拨块组成，通过拨杆的推拉运动，使拨块在导轨上进行滑动，从而实现相应的功能。
在滑动拨件的结构设计中，需要考虑以下几个方面：1. 拨杆的设计：拨杆是滑动拨件的操作部分，它的长度、形状和材料选择都会影响到拨杆的强度和操作的灵活性。
一般情况下，拨杆应具有足够的强度和刚度，能够承受操作所需的力，并且方便操作者使用。
2. 导轨的设计：导轨是拨块滑动的轨道，它的形状和材料选择对拨块的滑动性能和精度有着重要的影响。
导轨一般采用光滑的表面和耐磨的材料，以减小摩擦阻力并提高拨块的运动平稳性。
同时，导轨的几何形状也需要考虑到拨块的运动轨迹和稳定性。
3. 拨块的设计：拨块是滑动拨件的关键部分，它的形状和材料选择直接决定了拨动的力和运动的稳定性。
拨块一般需要具有足够的刚度和耐磨性，以承受操作所需的力，并且能够保持稳定的运动轨迹。
4. 摩擦力的平衡：滑动拨件的运动过程中，摩擦力是一个重要的因素。
适当的摩擦力可以保证拨块的稳定运动，但过大的摩擦力会增加操作的难度，过小的摩擦力则会导致拨块失去稳定性。
因此，在滑动拨件的设计中需要考虑如何平衡摩擦力，通常可以通过选择合适的材料、表面处理和润滑等方式来实现。
5. 结构的紧凑性和可靠性：滑动拨件通常被应用于机械系统中，因此在设计中需要考虑结构的紧凑性和可靠性。
结构的紧凑性可以减小系统的体积，提高系统的效率和可操作性；而结构的可靠性则关系到系统的稳定性和工作寿命。
滑动拨件的结构设计原理基于滑动摩擦和力的平衡，通过合理设计拨杆、导轨和拨块等部件，实现拨块在导轨上的滑动运动。
在设计过程中需要考虑拨杆的强度和操作的灵活性，导轨的滑动性能和精度，拨块的刚度和耐磨性，以及摩擦力的平衡等因素。
同时，还需要考虑结构的紧凑性和可靠性，以确保滑动拨件的稳定运动和长期可靠工作。
通过科学的设计和合理的材料选择，滑动拨件可以在各种机械系统中发挥重要作用，提高系统的效率和操作性。
滑轨设计原理范文
滑轨设计原理范文
1.材料的选择：
滑轨设计中，材料的选择非常重要。
常用的滑轨材料包括金属和聚合物。
金属材料如钢、铁等常用于需要承载大重量和高精度的滑轨。
聚合物材料如尼龙、聚四氟乙烯等常用于需要降低摩擦和噪音的滑轨。
材料的选择应根据具体的应用需求来确定。
2.结构设计：
滑轨的结构设计主要包括导轨和滑块两个部分。
导轨是固定在机器的基座上，用于引导滑块的运动轨迹。
导轨通常采用V形、U形或者直线等形状。
滑块则位于导轨上，它与导轨之间通过滚动或滑动的方式实现机械元件的运动。
滑块的设计应考虑到运动的平稳性、刚度和精度等因素。
3.润滑系统：
润滑系统在滑轨设计中起到关键的作用。
它可以减少滑动摩擦，延长滑轨的使用寿命，提高机器的稳定性。
常见的润滑系统包括润滑油、润滑脂、液体润滑剂等。
润滑系统的选择要考虑到工作环境条件和滑轨的工作要求。
在实际应用中，滑轨设计原理的目标是在保证机器稳定性和运动精度的基础上，尽可能减少摩擦和磨损，提高机器的效率和寿命。
为此，滑轨的设计需要考虑到材料的选择、结构的合理性、润滑系统的设计和维护等方面的综合因素。
总之，滑轨设计原理是一种重要的机械设计原理，它可以帮助机器在运动和定位过程中保持高度的稳定性。
滑轨设计需要考虑到材料的选择、
结构设计和润滑系统等方面的因素，以实现在满足性能要求的前提下，减少摩擦和磨损，提高机器的效率和寿命。
环形滑轨工作原理
环形滑轨工作原理一、引言环形滑轨是一种常见的机械结构，广泛应用于各个领域，如机械制造、自动化生产线等。
它的工作原理是通过环形滑块在环形导轨上的运动，实现物体的平稳移动。
本文将详细介绍环形滑轨的工作原理以及其应用。
二、环形滑轨结构环形滑轨主要由环形导轨和环形滑块组成。
环形导轨是一种闭合的环形结构，通常由金属材料制成，具有一定的强度和刚性。
环形滑块则是一个与环形导轨相适配的零件，它可以在环形导轨上自由滑动。
三、环形滑轨工作原理环形滑轨的工作原理可以简单地描述为：环形滑块通过与环形导轨的接触，实现对物体的平稳移动。
具体来说，当外力作用于环形滑块上时，滑块会沿着环形导轨的轨道进行运动。
在滑动过程中，滑块与导轨之间的摩擦力起到了关键作用。
摩擦力可以保持滑块与导轨之间的接触，防止滑块脱离导轨。
同时，摩擦力也可以提供足够的阻力，使滑块能够平稳地滑动，避免过快或过慢的移动。
四、环形滑轨的应用环形滑轨由于其结构简单、稳定可靠，被广泛应用于各个领域。
以下是几个常见的应用示例：1. 机械制造：环形滑轨可以用于机械臂、机床等设备的导向部件，实现物体的精确定位和平稳移动。
2. 自动化生产线：在自动化生产线上，环形滑轨可以用于输送带系统，将物体从一个工作站输送到另一个工作站，提高生产效率。
3. 电子设备：环形滑轨可以用于电子设备中的光驱、打印机等部件，实现它们的开合、滑动等动作。
4. 医疗器械：在医疗器械中，环形滑轨可以用于手术台、病床等设备，实现对病人的平稳移动和调整。
五、环形滑轨的优势相比其他类型的滑轨，环形滑轨具有以下几个优势：1. 结构简单：环形滑轨的结构相对简单，易于制造和安装。
2. 稳定可靠：环形滑轨具有较高的刚性和稳定性，可以承受较大的载荷和冲击。
3. 平稳移动：环形滑轨的设计使得滑块能够平稳地滑动，保证物体的平稳移动。
4. 耐磨耐用：环形滑轨通常采用金属材料制造，具有较高的耐磨性和耐用性。
六、环形滑轨的维护和保养为了保证环形滑轨的正常工作和延长使用寿命，需要进行定期的维护和保养。
