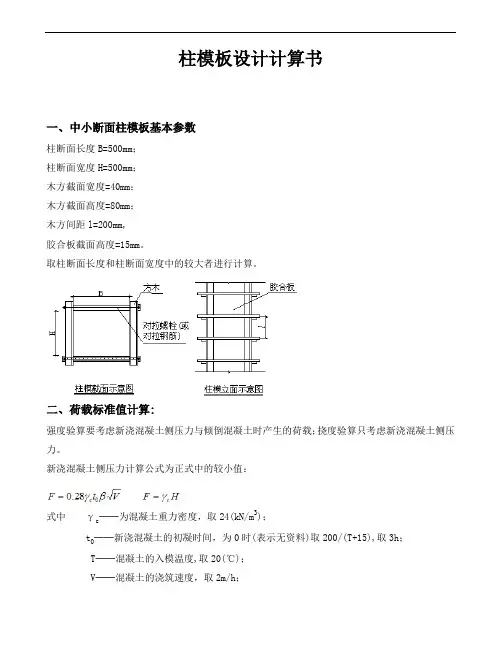

柱,500×500柱模板支撑计算书
柱模板设计计算书一、中小断面柱模板基本参数柱断面长度B=500mm；柱断面宽度H=500mm；木方截面宽度=40mm；木方截面高度=80mm；木方间距l=200mm,胶合板截面高度=15mm。
取柱断面长度和柱断面宽度中的较大者进行计算。
二、荷载标准值计算:强度验算要考虑新浇混凝土侧压力与倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
新浇混凝土侧压力计算公式为正式中的较小值：式中γc──为混凝土重力密度，取24(kN/m3)；t0──新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15),取3h；T──混凝土的入模温度,取20(℃)；V──混凝土的浇筑速度，取2m/h；β──混凝土坍落度影响修正系数，取0.85。
根据公式计算的新浇混凝土侧压力标准值F1=19.04kN/m2。
实际计算中采用的新浇混凝土压力标准值 F1=24.23kN/m2。
倾倒混凝土时产生的荷载标准值 F2=3kN/m2。
三、柱箍间距验算依据规范《建筑施工模板安全技术规程》(JGJ162-2008)，柱模为木面板时的柱箍间距必须同时满足下面两式:式中 E──柱木面板的弹性模量(kN/mm2)；I──柱木面板的弹惯性矩(mm4)；F──新浇混凝土侧压力设计值；F s──新浇混凝土作用于模板上的侧压力、振捣混凝土倾倒混凝土时作用于模板上的侧压力设计值；b──柱木面板一块的宽度(mm)；W──木面板的抵抗矩；f m──木材抗弯强度设计值。
计算过程如下：胶合板截面抵抗矩 W=bh2/6=500×(15)2/6=18750.00mm3胶合板截面惯性矩 I=bh3/12=500×(15)3/12=140625.00mm4F s=0.95×(1.2×24.23+1.4×3)/1000=0.0316N/mm2第一式：0.783×[6000×140625.00/(29.076/1000×500.00)]1/3=303.16mm第二式：[8×18750×15/(0.0316×500)]1/2=377.29mm由于柱箍间距实际取200mm不大于上面两式计算的最小间距303.16mm,所以满足要求!四、柱箍强度验算依据规范《建筑施工模板安全技术规程》(JGJ162-2008)，柱箍强度应按拉弯杆件采用下式验算：式中 N──柱箍轴向拉力设计值；q──沿柱箍方向垂直线荷载设计值；A n──柱箍净截面面积；A n=40×80=3200mm2M x──柱箍承受的弯矩设计值；W nx──柱箍截面抵抗矩；计算过程如下：q=F s×l=0.0316×200=6.322N/mmN=6.322×500/2=1580.61NM x=6.322×5002/8=197576.25NN/A n+M x/W nx=1580.61/3200+197576.25/42666.67=4.63≤fm=15N/mm2柱箍强度满足要求!五、胶合板侧模验算胶合板面板(取长边)，按三跨连续梁，跨度即为木方间距,计算如下:胶合板计算简图(1) 侧模抗弯强度验算:M=0.1ql2其中 q──强度设计荷载(kN/m):q=(1.2×24.23+1.4×3.00)×500.00/1000=16.638kN/ml──木方间距,取l=200mm；经计算得 M=0.1×16.638×(200.00/1000)2=0.067kN.m胶合板截面抵抗矩 W=b×h2/6=500×(15)2/6=18750.00mm3σ = M/W=0.067×106 /18750.000=3.549N/mm2胶合板的抗弯计算强度不大于15N/mm2,所以满足要求!(2) 侧模抗剪强度验算:τ=3V/2bh其中 V为剪力:v = 0.6×q×l=0.6×(1.2×24.23+1.4×3)×500×200/106=1.997kN经计算得τ=3×1.997×103/(2×500.000×15.000)=0.399N/mm2胶合板的计算抗剪强度不大于1.4N/mm2,所以满足要求!(3) 侧模挠度验算:W=0.677qa4/(100EI)其中 q──强度设计荷载(kN/m):q=24.23×500/1000=12.115kN/m侧模截面的转动惯量 I=b×h3/12=500.000×15.0003/12=140625.000mm4；a──木方间距,取a=200mm；E──弹性模量,取E=6000N/mm2；经计算得 W=0.677×12.115×200.0004/(100×6000.00×140625.00)=0.16mm最大允许挠度 [W]=l/250=200/250=0.80mm胶合板的计算挠度不大于允许挠度[W],所以满足要求!六、木方验算木方按简支梁计算，跨度近似取柱子边长a,支座反力即为螺栓(钢筋)对拉拉力,计算如下:木方计算简图(1) 木方抗弯强度验算:M=qB2/8其中 q──强度设计荷载(kN/m):q=(1.2×24.230+1.4×3.000)×200/1000=6.655kN/mB──截面长边,取B=500mm；经计算得 M=6.655×(500/1000)2/8=0.208kN.m；木方截面抵抗矩 W=b×h2/6=40×802/6=42666.667mm3；σ = M/W=0.208×106/42666.667=4.875N/mm2；木方的抗弯计算强度不大于15N/mm2,所以满足要求!(2) 木方抗剪强度验算:τ=3V/2bh其中 V为剪力:v = 0.5×q×B=0.5×(1.2×24.230+1.4×3.000)×200×500/106=1.664kN 经计算得τ=3×1.664×103/(2×40.000×80.000)=0.780N/mm2木方的抗剪计算强度不大于1.3N/mm2,所以满足要求!(3) 木方挠度验算:W=5qB4/(384EI)其中 q──设计荷载(kN/m):q=24.23×200/1000=4.846kN.mI=b×h3/12=40×803/12=1706666.667mm4B──柱截面长边的长度,取B=500mm；E──弹性模量,取E=9000N/mm2；经计算得 W=5×4.846×5004/(384×9000.00×1706666.67)=0.257mm允许挠度 [W]=B/250=500/250=2.000mm木方的计算挠度不大于允许挠度[W],所以满足要求!。
柱模板支撑及模板计算
1.柱模板支撑及模板计算（钢模板）标准层柱高H=3.0m，柱子尺寸为600×600mm，柱模采用小块钢模拼装，钢模采用竖向安装。
柱侧模板采用Φ48×3.5mm的双钢管组成的竖向及水平楞夹牢，钢楞间距600，砼强度等级为C30，其输送方式为泵送入模内，浇筑速度为1.8m/h（根据现场的实际情况进行取值），混凝土入模温度为25℃，采用插入式振捣器振捣，混凝土坍落度180～200mm。
由于其采用的振捣器为插入式振捣器（属于内部振捣器），因此新浇混凝土对模板的最大侧压力，按下列二式计算，并取其中较小值作为侧压力的最大值:F1=0.22r c t0β1β2v1/2F2=r c H1.1.模板设计计算1.1.1.荷载计算:1.1.1.1.新浇混凝土对模板侧面的压力计算:混凝土温度T=25℃，坍落度为180～200mm，掺外加剂，混凝土浇筑速度为1.8 m/h即:β1=1.2，β2=1.15t0=200/（25+15）=5hF1=0.22 r c t0β1β2v1/2=0.22×24×5×1.2×1.15×1.81/2=48.88 kN/m2F2= r c H=24×3=72 kN/m2按规定取较小值，即取q=48.88kN/m21.1.1.2.振捣混凝土时对模板侧面产生的压力标准值为4 kN/m21.1.1.3.模板所受的侧压力如图.1.1.2.模板所受的设计荷载（不考虑荷载设计值折减系数0.85）:模板采用P3015，其肋板厚度δ=2.5mm;净截面抵抗矩W x=5.94cm34由于受倾倒荷载的影响，模板所受的最大荷载为:1.1.2.1.计算强度的荷载组合：q=（48.88×1.2+4×1.4）×0.3=19.28 kN/m 1.1.2.2.计算挠度的荷载组合：q=48.88×1.2×0.3=17.60kN/m。
标准层板模板支架计算
标准层扣件钢管楼板模板支架计算书计算依据1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。
计算依据2《施工技术》2002.3.《扣件式钢管模板高支撑架设计和使用安全》(杜荣军)。
模板支架搭设高度为3.3米，搭设尺寸为：立杆的纵距 b=1.00米，立杆的横距 l=1.00米，立杆的步距 h=1.50米。
图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为48×3.5。
一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算。
静荷载标准值 q1 = 25.000×0.110×1.000+0.350×1.000=3.100kN/m活荷载标准值 q2 = (2.000+1.000)×1.000=3.000kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 100.00×1.80×1.80/6 = 54.00cm3；I = 100.00×1.80×1.80×1.80/12 = 48.60cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.2×3.100+1.4×3.000)×0.300×0.300=0.071kN.m经计算得到面板抗弯强度计算值 f = 0.071×1000×1000/54000=1.320N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.2×3.100+1.4×3.000)×0.300=1.426kN截面抗剪强度计算值 T=3×1426.0/(2×1000.000×18.000)=0.119N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×3.100×3004/(100×6000×486000)=0.058mm面板的最大挠度小于300.0/250,满足要求!二、模板支撑木方的计算木方按照均布荷载下连续梁计算。
标准层宽柱模板支撑计算书
标准层柱模板支撑计算书一、柱模板基本参数（以900*900为例）柱模板的截面宽度 B=900mm ，B 方向对拉螺栓1道， 柱模板的截面高度 H=900mm ，H 方向对拉螺栓1道， 柱模板的计算高度 L = 6mm ， 柱箍间距计算跨度 d = 500mm 。
柱箍采用双钢管48mm×3.0mm 。
柱模板竖楞截面宽度40mm ，高度80mm 。
B 方向竖楞5根，H 方向竖楞5根。
面板厚度15mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量6000.0N/mm 2。
木方剪切强度1.3N/mm 2，抗弯强度15.0N/mm 2，弹性模量9000.0N/mm 2。
900柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中 γc —— 混凝土的重力密度，取25.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3.000h ； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.000m ； β—— 混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=28.220kN/m 2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值: F1=0.90×28.220=25.398kN/m 2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值: F2=0.90×4.000=3.600kN/m 2。
三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下17.76k N /mA面板计算简图 面板的计算宽度取柱箍间距0.50m 。
柱模板支撑计算书
柱模板支撑计算书一、柱模板基本参数柱模板的截面宽度 B=800mm，柱模板的截面高度 H=1200mm，柱模板的计算高度 L = 6500mm，柱箍间距计算跨度 d = 600mm。
柱箍采用双钢管48mm×3.5mm。
柱模板竖楞截面宽度50mm，高度100mm。
B方向竖楞3柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取2.000h；T ——混凝土的入模温度，取25.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取6.500m；1——外加剂影响修正系数，取1.000；2——混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=14.190kN/m212实际计算中采用新浇混凝土侧压力标准值 F1=14.190kN/m 2倒混凝土时产生的荷载标准值 F2= 3.000kN/m 2。
三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，计算如下面板计算简图面板的计算宽度取柱箍间距0.60m 。
荷载计算值 q = 1.2×14.190×0.600+1.4×3.000×0.600=12.737kN/m面板的截面惯性矩I 和截面抵抗矩W 分别为:本算例中，截面惯性矩I 和截面抵抗矩W 分别为:W = 60.00×1.80×1.80/6 = 32.40cm 3；I = 60.00×1.80×1.80×1.80/12 = 29.16cm 4；(1)抗弯强度计算f = M / W < [f]其中 f —— 面板的抗弯强度计算值(N/mm 2)；M —— 面板的最大弯距(N.mm)；W —— 面板的净截面抵抗矩；[f] —— 面板的抗弯强度设计值，取15.00N/mm 2；M = 0.100ql 2其中 q —— 荷载设计值(kN/m)；经计算得到 M = 0.100×(1.2×14.190+1.4×3.000)×0.375×0.375=0.299kN.m 经计算得到面板抗弯强度计算值 f = 0.299×1000×1000/32400=9.214N/mm 2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.2×14.190+1.4×3.000)×0.375=4.776kN截面抗剪强度计算值 T=3×4776.0/(2×600.000×18.000)=0.663N/mm 2截面抗剪强度设计值 [T]=1.40N/mm 2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql 4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×17.190×3754/(100×6000×291600)=1.315mm12.74kN/mA面板的最大挠度小于375.0/250,满足要求!四、竖楞木方的计算竖楞木方直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，计算如下7.96kN/m竖楞木方计算简图竖楞木方的计算宽度取 BH 两方向最大间距0.375m。
模板支架计算实例
五、受力分析（一）、荷载标准值钢筋砼容重取26kN/m3。
顶板位置每延米砼为0.45m3/m，宽度0.6m混凝土自重标准值：g1=(0.45m3/m×26KN/m3)/0.6m=19.5KN/m2竹胶板自重标准值： g2=0.2KN/m2方木自重标准值：g3=0.047×0.07×10KN/m3=0.0329KN/m施工人员及机械设备均布活荷载： q1=3KN/m2 振捣砼时产生的活荷载： q2=2KN/m2（二）、模板检算模板材料为竹胶板，其静弯曲强度标准值为60f MPa =，弹性模量为：36.010E MPa =⨯，模板厚度m d 015.0=。
模板截面抵抗矩和模板截面惯性矩取宽度为1m 计算:模板截面抵抗矩)(1075.36015.0163522m m m ad W -⨯=⨯==模板截面惯性矩)(108125.212015.01124733m m m ad I -⨯⨯==模板支撑肋中心距为0.2m ，宽度0.6m ，模板在桥纵向按均布荷载作用下的三跨连续梁计算，跨度为：0.2m+0.2m+0.2m 。
①强度计算模板上的均布荷载设计值为：q=[1.2×（g1+g2）+1.4×(q1+q2)] ×0.6m =[1.2×(19.5+0.2)+1.4×(3+2)] ×0.6=18.384KN/m 最大弯矩：Mmax=0.1×ql 2=0.1×18.408×0.22=0.0735KN ·mσmax=Mmax/(1.4×W)=0.0735/(1.4×3.75×10-5)=1.401MPa ＜f=60MPa[满足要求] ②挠度计算刚度验算采用标准荷载，同时不考虑振动荷载作用。
q=(g1+g2)×0.6=(19.5+0.2) ×0.6=11.82KN/m 最大挠度为： δ=m ＜δ=[满足要求]。
柱模板支撑计算书
附件四柱模板支撑计算书一、柱模板基本参数以框支柱KZZ2截面为B*H=1300*1400的柱为例，验算其支撑系统柱砼浇捣高度为4.4m，采用18厚木模板，60*80木枋作竖楞，B向间距210，H 向间距191，φ48*2.8mm双钢管作横楞，竖向间距500，φ12对拉螺杆，B向对拉2道，H向对拉2道。
二、柱模板荷载标准值计算强度验算要考虑新浇砼侧压力和倾倒砼时产生的荷载设计值；挠度验算只考虑新浇砼侧压力产生荷载标准值。
新浇砼侧压力计算公式为下式中的较小值：F=0.22*γcT0β1β2V1/2F=γcHγc—砼自重密度T0—新浇砼的初凝时间，T0=200/(T+15)T—砼的入模温度(℃)，取20℃V—砼的浇灌速度(m/h)，取2.5m/hH—砼侧压力计算位置处至新浇筑砼顶面的总高度(m)β1—外加剂影响修正系数，掺具有缓凝作用的外加剂时取1.2β2—砼坍落度影响修正系数，取1.15F=0.22*24*1.2*1.15*2.51/2*200/(20+15)=65.8kn/m2F=24*4.4=105.6 kn/m2取较小值为65.8 kn/m2，有效作用高度为h=65.8/24=2.74m倾倒砼时产的荷载标准值为4kn/m2，三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，BH向计算跨度取大值206。
面板的计算宽度取柱箍间距0.5m，荷载计算值q=1.2*65.8*0.5+1.4*4*0.5=42.3kn/mW=500*18*18/6=27000mm3I=500*18*18*18*/12=243000mm3(1)、抗弯强度计算f=M/W≤[f]木模板抗弯强度设计值[f]=13N/mm2M=0.1*qL2=0.1*42.3*0.206*0.206=0.18kn.mf=M/W=0.18*106/27000= 6.1N/mm2≤[f] =13N/mm2强度符合要求(2)、挠度计算ωA=0.677*qL4/100EI≤[ωA]ωA=0.677*qL4/100EI=0.677*65.8*0.5*2064/100*9.5*103*243000=0.17mm≤[ωA]=206/400=0.52mm挠度符合要求四、竖楞木枋的计算竖楞木枋直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，竖楞木枋的计算宽度取BH两方向最大间距0.206m。
1000×1000柱4.9米高模板支撑计算书
柱模板支撑计算书一、柱模板基本参数柱模板的截面宽度 B=1000mm ， 柱模板的截面高度 H=1000mm ， 柱模板的计算高度 L = 5mm ， 柱箍间距计算跨度 d = 600mm 。
柱箍采用[10号槽钢U 口竖向。
柱模板竖楞截面宽度50mm ，高度80mm 。
B 方向竖楞5根，H 方向竖楞5根。
面板厚度18mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量6000.0N/mm 2。
木方剪切强度1.3N/mm 2，抗弯强度15.0N/mm 2，弹性模量9000.0N/mm 2。
柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中 γc —— 混凝土的重力密度，取24.000kN/m 3；1000t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h ； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.000m ； β—— 混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=51.600kN/m 2考虑结构的重要性系数1.00，实际计算中采用新浇混凝土侧压力标准值: F1=1.00×27.000=27.000kN/m 2考虑结构的重要性系数1.00，倒混凝土时产生的荷载标准值: F2=1.00×3.000=3.000kN/m 2。
三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下面板计算简图 面板的计算宽度取柱箍间距0.60m 。
荷载计算值 q = 1.2×27.000×0.600+1.40×3.000×0.600=21.960kN/m 面板的截面惯性矩I 和截面抵抗矩W 分别为: 本算例中，截面惯性矩I 和截面抵抗矩W 分别为:截面抵抗矩 W = bh 2/6 = 60.00×1.80×1.80/6 = 32.40cm 3；截面惯性矩 I = bh 3/12 = 60.00×1.80×1.80×1.80/12 = 29.16cm 4； 式中：b 为板截面宽度，h 为板截面高度。
模板及支撑计算书
模板及支撑计算书一、楼板模板计算楼板厚度200mm 和100mm ，模板板面采用12mm 高强度竹木模板，次龙骨采用50×100mm ，E=104 N/mm 2，I=bh 3/12=50×1003/12=4.16×104mm 4，方木主龙骨采用100×100方木。
1、 荷载计算：模板及支架自重标准值： 0.3KN/m 2混凝土标准值： 24KN/m 2钢筋自重标准值： 1.1 KN/m 2施工人员及设备荷载标准值： 2.5 KN/m 2楼板按100mm 厚计算荷载标准值： F 1= 0.3+24×0.1+1.1+2.5=6.3KN荷载标准值： F 2=（0.3+24×0.1+1.1）×1.2+2.5×1.4=8.06KN楼板按200mm 厚计算荷载标准值： F 3= 0.3+24×0.2+1.1+2.5=8.7KN荷载标准值： F 4= （0.3+24×0.2+1.1）×1.2+2.5×1.4=10.94KN2、 计算次龙骨间距：新浇筑的混凝土均匀作用在胶合板上，单位宽度的面板可以视为梁，次龙骨作为梁支点按三跨连续考虑，梁宽取200mm 。
（1）板厚按200mm 算：按抗弯强度验算M=1/8q 1l 2 1 σ=M/W ≤f m式中：M ——弯距设计值（N •mm ）q 1____作用在顶板模板上的均布荷载（N/mm ）q 1=F 4×0.2=10.94×0.2=2.19KN/ml ——次龙骨间距σ——受弯应力设计值（N/mm 2）W ——截面抵抗矩=1/6bh 2f m ——模板的抗弯强度设计值（N/mm 2）取11 N/mm 2σ=M/W ≤f m1 8q 1l 211 6bh 22l 1按模板的刚度要求，最大变形值为模板设计跨度的1250ω= 0.667×ql 4 ≤1 250100EIq ——作用在模板上的均布荷载（N/mm ）E ——模板的弹性模量（N/mm 2），E=1×104 N/mm 2I ——模板的惯性截面矩，I= 1 12bh 2=5.62×104mm 4100×5.62×104×104 0.677×2.38×200取抗弯承载力，刚度要求计算的小值，l=519mm 。
柱模板计算书
柱模板计算书柱模板的背部支撑由两层组成，第一层为直接支撑模板的竖楞，用以支撑混凝土对模板的侧压力；第二层为支撑竖楞的柱箍，用以支撑竖楞所受的压力；柱箍之间用对拉螺栓相互拉接，形成一个完整的柱模板支撑体系。
柱模板设计示意图柱截面宽度B(mm):500.00；柱截面高度H(mm):500.00；柱模板的总计算高度:H = 3.00m；计算简图一、参数信息1.基本参数柱截面宽度B方向对拉螺栓数目:0；柱截面宽度B方向竖楞数目:4；柱截面高度H方向对拉螺栓数目:0；柱截面高度H方向竖楞数目:4；2.柱箍信息柱箍材料:圆钢管；直径(mm):48.00；壁厚(mm):3.00；柱箍的间距(mm):458；柱箍合并根数:2；3.竖楞信息竖楞材料:木方；竖楞合并根数:1；宽度(mm):60.00；高度(mm):80.00；4.面板参数面板类型:胶合面板；面板厚度(mm):15.00；面板弹性模量(N/mm2):6000.00；面板抗弯强度设计值f c(N/mm2):13.00；面板抗剪强度设计值(N/mm2):1.50；5.木方和钢楞方木抗弯强度设计值f c(N/mm2):13.00；方木弹性模量E(N/mm2):9000.00；方木抗剪强度设计值f t(N/mm2):1.50；钢楞弹性模量E(N/mm2):210000.00；钢楞抗弯强度设计值fc(N/mm2):205.00；二、柱模板荷载标准值计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:F=0.22γtβ1β2V1/2F=γH其中γ -- 混凝土的重力密度，取24.000kN/m3；t -- 新浇混凝土的初凝时间，取2.000h；T -- 混凝土的入模温度，取20.000℃；V -- 混凝土的浇筑速度，取2.500m/h；H -- 模板计算高度，取3.000m；β1-- 外加剂影响修正系数，取1.200；β2-- 混凝土坍落度影响修正系数，取1.000。
120厚楼面模板支撑计算书(10.7m)
120厚楼面模板支撑计算书(10.7m)工程名称：编制单位：1.计算参数结构板厚180mm,层高13.0010.7m，结构表面考虑隐蔽；模板材料为：夹板底模厚度18mm；木材弹性模量E=9000N/mm2,抗弯强度f m=13.00N/mm2,顺纹抗剪强度f v=1.40N/mm2 ；支撑采用Φ48×3.0mm钢管：横向间距900mm,纵向间距900mm,支撑立杆的步距h=1.50m；钢管直径48mm,壁厚 3.0mm,截面积 4.24cm2,回转半径i=1.59cm；钢材弹性模量E=206000N/mm2，抗弯强度f=205.00N/mm2,抗剪强度f v=125.00N/mm2。
2.楼板底模验算（1）底模及支架荷载计算荷载类型标准值单位计算宽度(m) 板厚(m) 系数设计值①底模自重 0.30 kN/m2× 1.0 × 1.2 = 0.36 kN/m②砼自重 24.00 kN/m3× 1.0 × 0.12 × 1.2 = 5.183.46 kN/m③钢筋荷载 1.10 kN/m3× 1.0 × 0.12 × 1.2 = 0.240.16 kN/m④施工人员及施工设备荷载 2.50 kN/m2× 1.0 × 1.4 = 3.50 kN/m底模和支架承载力计算组合①＋②＋③＋④ q1 = 9.287.48 kN/m底模和龙骨挠度验算计算组合(①＋②＋③) q2 = 5.783.98 kN/m（2）楼板底模板验算第一层龙骨间距L=350mm，计算跨数5跨。
底模厚度18mm,板模宽度=1000mm；W=bh2 /6=1000×182/6=54000mm3，I=bh3/12=1000×183/12=486000mm4。
1）内力及挠度计算a.①＋②＋③＋④荷载支座弯矩系数K M=-0.105M1=K M q1L2 =-0.105×9.287.48×3502=-96211119364N.mm剪力系数K V=0.606V1=K V q1L=0.606×9.287.48×350=15871968Nb.①＋②＋③荷载支座弯矩系数K M=-0.105M2=K M q2L2 =-0.105×5.783.98×3502=-5119374345N.mm跨中弯矩系数K M=0.078M3=K M q2L2 =0.078×5.783.98×3502=3802955228N.mm剪力系数K V=0.606V2=K V q2L=0.606×5.783.98×350=8441226N挠度系数Kυ=0.644υ2=Kυq2L4/(100EI)=0.644×(5.783.98/1.2)×3504/(100×9000×486000)=0.080.11mmC施工人员及施工设备荷载按2.50kN（按作用在边跨跨中计算）计算荷载P=1.4×2.50=3.50kN ,计算简图如下图所示。
模板设计计算书完整版
福建工程学院土木工程系课程设计（《建筑施工技术》——模板设计）专业：学号：班级：姓名：指导老师：日期：目录1.工程简介 (3)2.模板选型 (3)3.施工方法 (3)4.模板安装 (4)5.保证安全生产和要求………………………………………………………6.模板设计 (6)7.模板拆除 (6)8.柱模板计算书 (9)9.墙模板计算书 (18)10.梁模板计算书 (26)11.板模板计算书 (39)模板设计一，工程简介本工程，地下1层，地面28层。
冲（钻）孔灌注桩基础，主体设计为：一~四层为裙楼，五层为转换层，A塔楼二十六层，B、C塔楼为二十八层。
裙楼为钢筋混凝土框架结构，塔楼为框肢剪力墙结构。
其中底层层高最大为4.8m，最大柱截面为0.8X1.2m，最大截面梁为0.6X0.8m楼板最大厚度为0.14m，最大柱矩为8.0x7.8m。
标准层剪力墙高2.9m 墙厚0.4m。
一~五层柱混凝土强度为C40，塔楼柱混凝土强度为C35,梁混凝土强度为C35.墙和板混凝土强度为C30。
本工程采用泵送混凝土，掺有粉煤灰，坍落度为10-12cm。
不掺缓凝剂。
二、模板选型1、柱模板18厚覆面木胶和板模板，75×100松枋作木楞，用Φ48×3.5mm钢管柱箍。
按柱截面和净高制成定型模板2、墙体模板18厚覆面木胶和板模板，75×100松枋作内楞，Φ48×3.5mm钢管做外楞，M14对拉螺栓固定。
3、梁模板梁模板采用18厚覆面木胶和板作面板，75×100松枋作内外楞，用M12螺体穿梁对拉两道。
支撑系统采用φ48×3.5钢管脚手架。
4、顶板模板18厚覆面木胶和板模板，75×100松枋作木楞，支撑系统采用φ48×3.5扣件式钢管脚手架。
三、施工方法（一）施工准备1、模板安装前基本工作：（1）放线：首先引测建筑的边柱、墙轴线，并以该轴线为起点，引出各条轴线。
框架结构计算书模板
泰安市宏成御苑D2#楼结构计算书审定复核设计泰安市城市建设设计院1.荷载统计1.1建筑楼面屋面均布活荷载标准值.详施工图设计说明1..2荷载标准值统计屋面荷载1)非上人屋面（不包含现浇板自重）20厚1：3水泥砂浆抹平压光 20×0.02=0.40KN/㎡3厚改型沥青防水层20mm厚1:3水泥砂浆找平 20×0.02=0.40KN/㎡50厚挤塑性聚苯板 0.14 KN/㎡35厚C20细石混凝土找平层 35×22=0.77KN/㎡平瓦 0. 55 KN/㎡屋面恒荷载合计g k = 4.0KN/㎡2）铺地砖楼面：（不包含现浇板自重）50厚C20细石混凝土找平层 50×22=1.1KN/㎡10厚铺地砖 0.22KN/㎡20厚水泥砂浆找平 0.4 KN/㎡2.5厚TS-F卷材防水层楼面荷载合计：g k = 1.72KN/㎡4.4墙体作用在梁上的线荷载统计外隔墙：200厚混凝土加气混凝土砌块，容重为6.0KN/ m3，双面抹灰；内隔墙：200厚混凝土加气混凝土砌块，容重为6.0KN/ m3，双面抹灰；荷载统计：1）外墙荷载：（墙下均布线荷载）5KN/m2）内墙荷载：（墙下均布线荷载）6KN/m5．各层楼（屋）面现浇板面荷载（包括恒荷载和活荷载）输入简图（见附图）（在实际荷载输入模型中根据房间功能的不同，恒荷载和活荷载考虑不利因素的作用可能比上述计算值有所增加）6．各层楼（屋）面梁线荷载、集中力（包括恒荷载和活荷载）输入简图（见附图）建筑结构的总信息总信息 ..............................................结构材料信息: 钢砼结构混凝土容重 (kN/m3): Gc = 26.00钢材容重 (kN/m3): Gs = 78.00水平力的夹角(Degree) ARF = 0.00地下室层数: MBASE= 0竖向荷载计算信息: 按模拟施工3加荷计算风荷载计算信息: 计算X,Y两个方向的风荷载地震力计算信息: 计算X,Y两个方向的地震力“规定水平力”计算方法: 楼层剪力差方法(规范方法)结构类别: 框架结构裙房层数: MANNEX= 0转换层所在层号： MCHANGE= 0嵌固端所在层号： MQIANGU= 1墙元细分最大控制长度(m) DMAX= 1.00弹性板与梁变形是否协调是墙元网格: 侧向出口结点是否对全楼强制采用刚性楼板假定是（计算内力配筋时采用弹性模楼板假定）地下室是否强制采用刚性楼板假定: 是墙梁跨中节点作为刚性楼板的从节点是计算墙倾覆力矩时只考虑腹板和有效翼缘否采用的楼层刚度算法层间剪力比层间位移算法结构所在地区全国风荷载信息 ..........................................修正后的基本风压 (kN/m2): WO = 0.40风荷载作用下舒适度验算风压(kN/m2): WOC= 0.40地面粗糙程度: B 类结构X向基本周期（秒）: Tx = 0.6651结构Y向基本周期（秒）: Ty = 0.6584是否考虑顺风向风振: 否风荷载作用下结构的阻尼比(%): WDAMP= 5.00风荷载作用下舒适度验算阻尼比(%): WDAMPC= 2.00是否计算横风向风振: 否是否计算扭转风振: 否承载力设计时风荷载效应放大系数: WENL= 1.00体形变化分段数: MPART= 1各段最高层号: NSTi = 4各段体形系数: USi = 1.30地震信息 ............................................振型组合方法(CQC耦联;SRSS非耦联) CQC 计算振型数: NMODE= 12地震烈度: NAF = 6.00场地类别: KD =II 设计地震分组: 三组特征周期 TG = 0.45地震影响系数最大值 Rmax1 = 0.04用于12层以下规则砼框架结构薄弱层验算的地震影响系数最大值 Rmax2 = 0.28框架的抗震等级: NF = 4剪力墙的抗震等级: NW = 5钢框架的抗震等级: NS = 4抗震构造措施的抗震等级: NGZDJ =不改变重力荷载代表值的活载组合值系数: RMC = 0.50周期折减系数: TC = 0.70结构的阻尼比 (%): DAMP = 5.00中震(或大震)设计: MID =不考虑是否考虑偶然偏心: 是是否考虑双向地震扭转效应: 是按主振型确定地震内力符号: 否斜交抗侧力构件方向的附加地震数 = 0活荷载信息 ..........................................考虑活荷不利布置的层数从第 1 到4层柱、墙活荷载是否折减不折算传到基础的活荷载是否折减折算考虑结构使用年限的活荷载调整系数 1.00------------柱，墙，基础活荷载折减系数-------------计算截面以上的层数---------------折减系数1 1.002---3 0.854---5 0.706---8 0.659---20 0.60> 20 0.55调整信息 ........................................梁刚度放大系数是否按2010规范取值：是托墙梁刚度增大系数： BK_TQL = 1.00梁端弯矩调幅系数： BT = 0.85梁活荷载内力增大系数： BM = 1.00连梁刚度折减系数： BLZ = 0.60梁扭矩折减系数： TB = 0.40全楼地震力放大系数： RSF = 1.000.2Vo 调整分段数： VSEG = 00.2Vo 调整上限： KQ_L = 2.00框支柱调整上限： KZZ_L = 5.00顶塔楼内力放大起算层号： NTL = 0顶塔楼内力放大： RTL = 1.00框支剪力墙结构底部加强区剪力墙抗震等级自动提高一级:是实配钢筋超配系数 CPCOEF91 = 1.15是否按抗震规范5.2.5调整楼层地震力IAUTO525 = 1弱轴方向的动位移比例因子 XI1 = 0.00强轴方向的动位移比例因子 XI2 = 0.00是否调整与框支柱相连的梁内力 IREGU_KZZB = 0薄弱层判断方式：按高规和抗规从严判断强制指定的薄弱层个数 NWEAK = 0薄弱层地震内力放大系数 WEAKCOEF = 1.25强制指定的加强层个数 NSTREN = 0配筋信息 ........................................梁箍筋强度 (N/mm2): JB = 360柱箍筋强度 (N/mm2): JC = 360墙水平分布筋强度 (N/mm2): FYH = 210墙竖向分布筋强度 (N/mm2): FYW = 300边缘构件箍筋强度 (N/mm2): JWB = 210梁箍筋最大间距 (mm): SB = 100.00柱箍筋最大间距 (mm): SC = 100.00墙水平分布筋最大间距 (mm): SWH = 200.00墙竖向分布筋配筋率 (%): RWV = 0.30结构底部单独指定墙竖向分布筋配筋率的层数: NSW = 0结构底部NSW层的墙竖向分布配筋率: RWV1 = 0.60梁抗剪配筋采用交叉斜筋时箍筋与对角斜筋的配筋强度比: RGX = 1.00设计信息 ........................................结构重要性系数: RWO = 1.00柱计算长度计算原则: 有侧移梁端在梁柱重叠部分简化: 不作为刚域柱端在梁柱重叠部分简化: 不作为刚域是否考虑 P-Delt 效应：否柱配筋计算原则: 按单偏压计算按高规或高钢规进行构件设计: 否钢构件截面净毛面积比: RN = 0.85梁保护层厚度 (mm): BCB = 20.00柱保护层厚度 (mm): ACA = 20.00剪力墙构造边缘构件的设计执行高规7.2.16-4: 是框架梁端配筋考虑受压钢筋: 是结构中的框架部分轴压比限值按纯框架结构的规定采用:否当边缘构件轴压比小于抗规6.4.5条规定的限值时一律设置构造边缘构件: 是是否按混凝土规范B.0.4考虑柱二阶效应: 否荷载组合信息 ........................................恒载分项系数: CDEAD= 1.20活载分项系数: CLIVE= 1.40风荷载分项系数: CWIND= 1.40水平地震力分项系数: CEA_H= 1.30竖向地震力分项系数: CEA_V= 0.50温度荷载分项系数: CTEMP = 1.40吊车荷载分项系数: CCRAN = 1.40特殊风荷载分项系数: CSPW = 1.40活荷载的组合值系数: CD_L = 0.70风荷载的组合值系数: CD_W = 0.60重力荷载代表值效应的活荷组合值系数: CEA_L = 0.50重力荷载代表值效应的吊车荷载组合值系数:CEA_C = 0.50吊车荷载组合值系数: CD_C = 0.70温度作用的组合值系数:仅考虑恒载、活载参与组合: CD_TDL = 0.60考虑风荷载参与组合: CD_TW = 0.00考虑地震作用参与组合: CD_TE = 0.00砼构件温度效应折减系数: CC_T = 0.30********************************************************** 各层的质量、质心坐标信息 **********************************************************层号塔号质心 X 质心 Y 质心 Z 恒载质量活载质量附加质量质量比(m) (m) (t) (t)4 1 32.755 3.260 12.400 1153.3 31.5 0.0 1.043 1 32.860 3.014 9.900 1107.2 32.7 0.0 0.672 1 32.866 3.421 6.900 1467.3 229.2 0.00.981 1 32.854 3.445 3.900 1498.6 229.2 0.0 1.00活载产生的总质量 (t): 522.721恒载产生的总质量 (t): 5226.367附加总质量 (t): 0.000结构的总质量 (t): 5749.088恒载产生的总质量包括结构自重和外加恒载结构的总质量包括恒载产生的质量和活载产生的质量和附加质量活载产生的总质量和结构的总质量是活载折减后的结果 (1t = 1000kg)********************************************************** 各层构件数量、构件材料和层高 **********************************************************层号(标准层号) 塔号梁元数柱元数墙元数层高累计高度(混凝土/主筋) (混凝土/主筋) (混凝土/主筋) (m) (m)1( 1) 1 316(30/ 360) 76(30/ 360) 0(30/ 360) 3.900 3.9002( 2) 1 316(30/ 360) 76(30/ 360) 0(30/ 360) 3.000 6.9003( 3) 1 164(30/ 360) 36(30/ 360) 0(30/ 360) 3.000 9.9004( 4) 1 138(30/ 360) 84(30/ 360) 0(30/ 360) 2.500 12.400********************************************************** 风荷载信息 **********************************************************层号塔号风荷载X 剪力X 倾覆弯矩X 风荷载Y 剪力Y 倾覆弯矩Y4 1 19.27 19.3 48.2 124.24 124.2 310.63 1 23.44 42.7 176.3 139.78 264.0 1102.72 1 23.44 66.2 374.8 140.09 404.1 2315.01 1 30.47 96.6 751.6 182.11 586.2 4601.3===========================================================================各楼层偶然偏心信息===========================================================================层号塔号 X向偏心 Y向偏心1 1 0.05 0.052 1 0.05 0.053 1 0.05 0.054 1 0.05 0.05===========================================================================各楼层等效尺寸(单位:m,m**2)===========================================================================层号塔号面积形心X 形心Y 等效宽B 等效高H 最大宽BMAX 最小宽BMIN1 1 1303.47 32.87 3.08 89.80 14.59 89.80 14.592 1 1303.47 32.87 3.08 89.80 14.59 89.80 14.593 1 1303.47 32.87 3.08 89.80 14.59 89.80 14.594 1 1272.32 32.87 3.26 90.05 14.20 90.05 14.20===========================================================================各楼层的单位面积质量分布(单位:kg/m**2)===========================================================================层号塔号单位面积质量 g[i] 质量比 max(g[i]/g[i-1],g[i]/g[i+1])1 1 1325.58 1.022 1 1301.59 1.493 1 874.51 0.944 1 931.17 1.06===========================================================================各层刚心、偏心率、相邻层侧移刚度比等计算信息Floor No : 层号Tower No : 塔号Xstif，Ystif : 刚心的 X，Y 坐标值Alf : 层刚性主轴的方向Xmass，Ymass : 质心的 X，Y 坐标值Gmass : 总质量Eex，Eey : X，Y 方向的偏心率Ratx，Raty : X，Y 方向本层塔侧移刚度与下一层相应塔侧移刚度的比值(剪切刚度)Ratx1，Raty1 : X，Y 方向本层塔侧移刚度与上一层相应塔侧移刚度70%的比值或上三层平均侧移刚度80%的比值中之较小者RJX1，RJY1，RJZ1: 结构总体坐标系中塔的侧移刚度和扭转刚度(剪切刚度)RJX3，RJY3，RJZ3: 结构总体坐标系中塔的侧移刚度和扭转刚度(地震剪力与地震层间位移的比)===========================================================================Floor No. 1 Tower No. 1Xstif= 32.8656(m) Ystif= 4.2424(m) Alf = 0.0000(Degree)Xmass= 32.8543(m) Ymass= 3.4448(m) Gmass(活荷折减)= 1957.0985( 1727.8534)(t)Eex = 0.0004 Eey = 0.0289Ratx = 1.0000 Raty = 1.0000Ratx1= 0.9596 Raty1= 0.9624薄弱层地震剪力放大系数= 1.25RJX1 = 4.8369E+06(kN/m) RJY1 = 4.8369E+06(kN/m) RJZ1 = 0.0000E+00(kN/m)RJX3 = 8.9276E+05(kN/m) RJY3 = 8.9710E+05(kN/m) RJZ3 = 0.0000E+00(kN/m)---------------------------------------------------------------------------Floor No. 2 Tower No. 1Xstif= 32.8656(m) Ystif= 4.2566(m) Alf = 0.0000(Degree)Xmass= 32.8656(m) Ymass= 3.4211(m) Gmass(活荷折减)= 1925.8271( 1696.5820)(t)Eex = 0.0000 Eey = 0.0303Ratx = 1.3000 Raty = 1.3000Ratx1= 1.5886 Raty1= 1.5645薄弱层地震剪力放大系数= 1.00RJX1 = 6.2880E+06(kN/m) RJY1 = 6.2880E+06(kN/m) RJZ1 = 0.0000E+00(kN/m)RJX3 = 1.0701E+06(kN/m) RJY3 = 1.0863E+06(kN/m) RJZ3 = 0.0000E+00(kN/m)---------------------------------------------------------------------------Floor No. 3 Tower No. 1Xstif= 32.8656(m) Ystif= 3.2601(m) Alf = 45.0000(Degree)Xmass= 32.8597(m) Ymass= 3.0143(m) Gmass(活荷折减)= 1172.6360( 1139.8999)(t)Eex = 0.0002 Eey = 0.0089Ratx = 0.6870 Raty = 0.6870Ratx1= 0.9440 Raty1= 0.9999薄弱层地震剪力放大系数= 1.25RJX1 = 4.3200E+06(kN/m) RJY1 = 4.3200E+06(kN/m) RJZ1 = 0.0000E+00(kN/m)RJX3 = 9.6231E+05(kN/m) RJY3 = 9.9191E+05(kN/m) RJZ3 = 0.0000E+00(kN/m)---------------------------------------------------------------------------Floor No. 4 Tower No. 1Xstif= 32.8656(m) Ystif= 3.2601(m) Alf = 45.0000(Degree)Xmass= 32.7545(m) Ymass= 3.2600(m) Gmass(活荷折减)= 1216.2478( 1184.7527)(t)Eex = 0.0041 Eey = 0.0000Ratx = 1.7760 Raty = 1.7760Ratx1= 1.0000 Raty1= 1.0000薄弱层地震剪力放大系数= 1.00RJX1 = 7.6723E+06(kN/m) RJY1 = 7.6723E+06(kN/m) RJZ1 = 0.0000E+00(kN/m)RJX3 = 1.4563E+06(kN/m) RJY3 = 1.4172E+06(kN/m) RJZ3 = 0.0000E+00(kN/m)---------------------------------------------------------------------------X方向最小刚度比: 0.9440(第 3层第 1塔)Y方向最小刚度比: 0.9624(第 1层第 1塔)============================================================================结构整体抗倾覆验算结果============================================================================抗倾覆力矩Mr 倾覆力矩Mov 比值Mr/Mov 零应力区(%)X风荷载 2675221.2 798.8 3349.25 0.00Y风荷载 447608.2 4846.1 92.36 0.00X 地震 2581340.5 13996.0 184.43 0.00Y 地震 431900.5 14349.4 30.10 0.00============================================================================结构舒适性验算结果(仅当满足规范适用条件时结果有效)============================================================================按高钢规计算X向顺风向顶点最大加速度(m/s2) = 0.014按高钢规计算X向横风向顶点最大加速度(m/s2) = 0.006按荷载规范计算X向顺风向顶点最大加速度(m/s2) = 0.015按荷载规范计算X向横风向顶点最大加速度(m/s2) = 0.029按高钢规计算Y向顺风向顶点最大加速度(m/s2) = 0.070按高钢规计算Y向横风向顶点最大加速度(m/s2) = 0.007按荷载规范计算Y向顺风向顶点最大加速度(m/s2) = 0.082按荷载规范计算Y向横风向顶点最大加速度(m/s2) = 0.088============================================================================结构整体稳定验算结果============================================================================层号 X向刚度 Y向刚度层高上部重量 X刚重比 Y刚重比1 0.893E+06 0.897E+06 3.90 77353. 45.01 45.232 0.107E+07 0.109E+07 3.00 52950. 60.63 61.553 0.962E+06 0.992E+06 3.00 28924. 99.81 102.884 0.146E+07 0.142E+07 2.50 14721. 247.31 240.67该结构刚重比Di*Hi/Gi大于10,能够通过高规(5.4.4)的整体稳定验算该结构刚重比Di*Hi/Gi大于20,可以不考虑重力二阶效应*********************************************************************** 楼层抗剪承载力、及承载力比值 ***********************************************************************Ratio_Bu: 表示本层与上一层的承载力之比----------------------------------------------------------------------层号塔号 X向承载力 Y向承载力 Ratio_Bu:X,Y----------------------------------------------------------------------4 1 0.8068E+04 0.7697E+04 1.00 1.003 1 0.8401E+04 0.7816E+04 1.04 1.022 1 0.1124E+05 0.1142E+05 1.34 1.461 1 0.9410E+04 0.9325E+04 0.84 0.82X方向最小楼层抗剪承载力之比: 0.84 层号: 1 塔号: 1Y方向最小楼层抗剪承载力之比: 0.82 层号: 1 塔号: 1======================================================================周期、地震力与振型输出文件===================================================================考虑扭转耦联时的振动周期(秒)、X,Y 方向的平动系数、扭转系数振型号周期转角平动系数 (X+Y) 扭转系数1 0.6651 178.38 0.88 ( 0.88+0.00 ) 0.122 0.6584 88.19 1.00 ( 0.00+1.00 ) 0.003 0.6347 176.77 0.12 ( 0.12+0.00 ) 0.884 0.2166 179.49 1.00 ( 0.99+0.00 ) 0.005 0.2155 89.43 1.00 ( 0.00+1.00 ) 0.006 0.2075 166.69 0.01 ( 0.00+0.00 ) 0.997 0.1136 90.91 1.00 ( 0.00+1.00 ) 0.008 0.1131 1.08 0.94 ( 0.94+0.00 ) 0.069 0.1088 178.39 0.06 ( 0.06+0.00 ) 0.9410 0.0796 90.04 1.00 ( 0.00+1.00 ) 0.0011 0.0778 0.07 0.99 ( 0.99+0.00 ) 0.0112 0.0754 176.69 0.01 ( 0.01+0.00 ) 0.99地震作用最大的方向 = -89.371 (度)============================================================仅考虑 X 向地震作用时的地震力Floor : 层号Tower : 塔号F-x-x : X 方向的耦联地震力在 X 方向的分量F-x-y : X 方向的耦联地震力在 Y 方向的分量F-x-t : X 方向的耦联地震力的扭矩振型 1 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 425.58 -12.46 4164.383 1 380.60 -10.50 3678.732 1 435.36 -12.05 4285.681 1 262.68 -7.34 2597.41振型 2 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)2 1 0.50 15.78 -3.68 1 1 0.30 9.57 -2.20振型 3 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t (kN) (kN) (kN-m) 4 1 60.43 -2.92 -4390.60 3 1 52.10 -3.18 -3852.14 2 1 61.13 -3.74 -4400.71 1 1 36.92 -2.24 -2664.47振型 4 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t (kN) (kN) (kN-m) 4 1 -154.97 1.41 -271.55 3 1 -60.40 0.50 -117.16 2 1 164.92 -1.46 247.84 1 1 220.22 -1.95 471.03振型 5 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t (kN) (kN) (kN-m) 4 1 -0.02 -1.61 0.64 3 1 -0.01 -0.60 0.19 2 1 0.02 1.68 -0.81 1 1 0.02 2.26 -1.01振型 6 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t (kN) (kN) (kN-m) 4 1 -0.88 0.19 327.04 3 1 -0.24 0.10 121.49 2 1 1.11 -0.22 -340.41 1 1 1.05 -0.30 -458.91振型 7 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t (kN) (kN) (kN-m)2 1 -0.02 1.26 -0.39 1 1 0.02 -1.50 0.46振型 8 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t (kN) (kN) (kN-m) 4 1 41.78 0.79 304.54 3 1 -27.07 -0.53 -172.02 2 1 -76.44 -1.42 -544.93 1 1 89.56 1.68 599.14振型 9 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t (kN) (kN) (kN-m) 4 1 2.77 -0.07 -302.77 3 1 -2.02 0.03 203.94 2 1 -5.15 0.17 539.21 1 1 6.46 -0.18 -638.09振型 10 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t (kN) (kN) (kN-m) 4 1 0.00 0.00 0.00 3 1 0.00 -0.01 0.00 2 1 0.00 0.00 0.00 1 1 0.00 0.00 0.00振型 11 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t (kN) (kN) (kN-m) 4 1 -8.19 -0.01 -19.89 3 1 13.83 0.02 30.82 2 1 -8.92 -0.01 -21.56 1 1 4.15 0.00 7.74振型 12 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t (kN) (kN) (kN-m)4 1 -0.08 0.01 26.623 1 0.14 -0.01 -45.822 1 -0.10 0.01 30.171 1 0.06 0.00 -13.95各振型作用下 X 方向的基底剪力-------------------------------------------------------振型号剪力(kN)1 1504.222 1.723 210.584 169.785 0.026 1.047 0.018 27.839 2.0510 0.0011 0.8712 0.01各层 X 方向的作用力(CQC)Floor : 层号Tower : 塔号Fx : X 向地震作用下结构的地震反应力Vx : X 向地震作用下结构的楼层剪力Mx : X 向地震作用下结构的弯矩Static Fx: 静力法 X 向的地震力------------------------------------------------------------------------------------------ Floor Tower Fx Vx (分塔剪重比) (整层剪重比) Mx Static Fx (kN) (kN) (kN-m) (kN)(注意:下面分塔输出的剪重比不适合于上连多塔结构)4 1 502.50 502.50( 4.24%) ( 4.24%) 1256.25 716.90 3 1 429.90 926.05( 3.98%) ( 3.98%) 4029.37 550.70 2 1 521.49 1391.05( 3.46%) ( 3.46%) 8144.21 571.26 1 1 382.53 1693.07( 2.94%) ( 2.94%) 14634.18 328.84抗震规范(5.2.5)条要求的X向楼层最小剪重比 = 0.80%X 方向的有效质量系数: 99.50%============================================================仅考虑 Y 向地震时的地震力Floor : 层号Tower : 塔号F-y-x : Y 方向的耦联地震力在 X 方向的分量F-y-y : Y 方向的耦联地震力在 Y 方向的分量F-y-t : Y 方向的耦联地震力的扭矩振型 1 的地震力------------------------------------------------------- Floor Tower F-y-x F-y-y F-y-t (kN) (kN) (kN-m) 4 1 -11.98 0.35 -117.24 3 1 -10.72 0.30 -103.57 2 1 -12.26 0.34 -120.66 1 1 -7.40 0.21 -73.13振型 2 的地震力------------------------------------------------------- Floor Tower F-y-x F-y-y F-y-t (kN) (kN) (kN-m) 4 1 15.44 488.08 -123.09 3 1 13.71 433.30 -106.12 2 1 15.76 500.01 -116.53 1 1 9.51 303.11 -69.75振型 3 的地震力------------------------------------------------------- Floor Tower F-y-x F-y-y F-y-t (kN) (kN) (kN-m) 4 1 -3.47 0.17 251.94 3 1 -2.99 0.18 221.04 2 1 -3.51 0.21 252.52 1 1 -2.12 0.13 152.89振型 4 的地震力------------------------------------------------------- Floor Tower F-y-x F-y-y F-y-t (kN) (kN) (kN-m) 4 1 1.37 -0.01 2.40 3 1 0.53 0.00 1.03 2 1 -1.46 0.01 -2.19 1 1 -1.95 0.02 -4.16振型 5 的地震力-------------------------------------------------------4 1 -1.55 -156.40 61.87 3 1 -0.59 -58.04 18.56 2 1 1.69 163.19 -78.17 1 1 2.17 218.88 -97.72振型 6 的地震力------------------------------------------------------- Floor Tower F-y-x F-y-y F-y-t (kN) (kN) (kN-m) 4 1 0.19 -0.04 -69.53 3 1 0.05 -0.02 -25.83 2 1 -0.24 0.05 72.37 1 1 -0.22 0.06 97.57振型 7 的地震力------------------------------------------------------- Floor Tower F-y-x F-y-y F-y-t (kN) (kN) (kN-m) 4 1 -0.71 45.51 -10.84 3 1 0.46 -31.54 11.71 2 1 1.30 -79.59 24.85 1 1 -1.51 95.18 -29.35振型 8 的地震力------------------------------------------------------- Floor Tower F-y-x F-y-y F-y-t (kN) (kN) (kN-m) 4 1 0.78 0.01 5.71 3 1 -0.51 -0.01 -3.22 2 1 -1.43 -0.03 -10.21 1 1 1.68 0.03 11.23振型 9 的地震力------------------------------------------------------- Floor Tower F-y-x F-y-y F-y-t (kN) (kN) (kN-m) 4 1 -0.07 0.00 8.09 3 1 0.05 0.00 -5.45 2 1 0.14 0.00 -14.40 1 1 -0.17 0.00 17.04振型 10 的地震力-------------------------------------------------------4 1 0.01 -8.66 0.34 3 1 -0.01 15.12 -2.29 2 1 0.01 -10.29 1.78 1 1 0.00 4.87 -0.83振型 11 的地震力------------------------------------------------------- Floor Tower F-y-x F-y-y F-y-t (kN) (kN) (kN-m) 4 1 -0.01 0.00 -0.02 3 1 0.02 0.00 0.04 2 1 -0.01 0.00 -0.03 1 1 0.00 0.00 0.01振型 12 的地震力------------------------------------------------------- Floor Tower F-y-x F-y-y F-y-t (kN) (kN) (kN-m) 4 1 0.00 0.00 -0.97 3 1 -0.01 0.00 1.67 2 1 0.00 0.00 -1.10 1 1 0.00 0.00 0.51各振型作用下 Y 方向的基底剪力-------------------------------------------------------振型号剪力(kN)1 1.192 1724.493 0.694 0.015 167.636 0.057 29.568 0.019 0.0010 1.0311 0.0012 0.00各层 Y 方向的作用力(CQC)Floor : 层号Tower : 塔号Fy : Y 向地震作用下结构的地震反应力Vy : Y 向地震作用下结构的楼层剪力My : Y 向地震作用下结构的弯矩Static Fy: 静力法 Y 向的地震力------------------------------------------------------------------------------------------ Floor Tower Fy Vy (分塔剪重比) (整层剪重比) My Static Fy (kN) (kN) (kN-m) (kN)(注意:下面分塔输出的剪重比不适合于上连多塔结构)4 1 513.92 513.92( 4.34%) ( 4.34%) 1284.79 723.51 3 1 438.62 945.73( 4.07%) ( 4.07%) 4116.59 555.77 2 1 532.92 1424.92( 3.54%) ( 3.54%) 8334.96 576.52 1 1 388.62 1735.81( 3.02%) ( 3.02%) 14995.95 331.87抗震规范(5.2.5)条要求的Y向楼层最小剪重比 = 0.80%Y 方向的有效质量系数: 99.50%==========各楼层地震剪力系数调整情况 [抗震规范(5.2.5)验算]==========层号塔号 X向调整系数 Y向调整系数1 1 1.000 1.0002 1 1.000 1.0003 1 1.000 1.0004 1 1.000 1.000**本文件结果是在地震外力CQC下的统计结果，内力CQC统计结果见WV02Q.OUTSATWE 位移输出文件所有位移的单位为毫米Floor : 层号Tower : 塔号Jmax : 最大位移对应的节点号JmaxD : 最大层间位移对应的节点号Max-(Z) : 节点的最大竖向位移h : 层高Max-(X)，Max-(Y) : X,Y方向的节点最大位移Ave-(X)，Ave-(Y) : X,Y方向的层平均位移Max-Dx ，Max-Dy : X,Y方向的最大层间位移Ave-Dx ，Ave-Dy : X,Y方向的平均层间位移Ratio-(X),Ratio-(Y): 最大位移与层平均位移的比值Ratio-Dx,Ratio-Dy : 最大层间位移与平均层间位移的比值Max-Dx/h，Max-Dy/h : X,Y方向的最大层间位移角DxR/Dx,DyR/Dy : X,Y方向的有害位移角占总位移角的百分比例Ratio_AX,Ratio_AY : 本层位移角与上层位移角的1.3倍及上三层平均位移角的1.2倍的比值的大者 X-Disp，Y-Disp，Z-Disp:节点X,Y,Z方向的位移=== 工况 1 === X 方向地震作用下的楼层最大位移Floor Tower Jmax Max-(X) Ave-(X) hJmaxD Max-Dx Ave-Dx Max-Dx/h DxR/Dx Ratio_AX4 1 618 4.54 4.47 2500.618 0.35 0.35 1/7189. 99.9% 1.003 1 499 4.20 4.14 3000.499 0.97 0.96 1/3088. 35.1% 1.792 1 289 3.25 3.19 3000.289 1.32 1.30 1/2267. 12.2% 1.571 1 78 1.93 1.90 3900.78 1.93 1.90 1/2019. 99.9% 1.36X方向最大层间位移角: 1/2019.(第 1层第 1塔)=== 工况 2 === X 双向地震作用下的楼层最大位移Floor Tower Jmax Max-(X) Ave-(X) hJmaxD Max-Dx Ave-Dx Max-Dx/h DxR/Dx Ratio_AX4 1 618 4.54 4.47 2500.618 0.35 0.35 1/7189. 99.9% 1.003 1 499 4.20 4.14 3000.499 0.97 0.96 1/3088. 35.1% 1.792 1 289 3.25 3.19 3000.289 1.32 1.30 1/2267. 12.2% 1.571 1 78 1.93 1.90 3900.78 1.93 1.90 1/2019. 99.9% 1.36X方向最大层间位移角: 1/2019.(第 1层第 1塔)=== 工况 3 === X+ 偶然偏心地震作用下的楼层最大位移Floor Tower Jmax Max-(X) Ave-(X) hJmaxD Max-Dx Ave-Dx Max-Dx/h DxR/Dx Ratio_AX4 1 618 4.57 4.48 2500.618 0.35 0.35 1/7144. 99.9% 1.003 1 499 4.23 4.14 3000.499 0.98 0.96 1/3069. 35.1% 1.79 2 1 289 3.27 3.20 3000.289 1.33 1.30 1/2250. 12.2% 1.57 1 1 78 1.95 1.90 3900.78 1.95 1.90 1/2004. 99.9% 1.36 X方向最大层间位移角: 1/2004.(第 1层第 1塔)=== 工况 4 === X- 偶然偏心地震作用下的楼层最大位移Floor Tower Jmax Max-(X) Ave-(X) hJmaxD Max-Dx Ave-Dx Max-Dx/h DxR/Dx Ratio_AX 4 1 618 4.51 4.47 2500.618 0.35 0.35 1/7235. 99.9% 1.00 3 1 499 4.17 4.14 3000.499 0.97 0.96 1/3108. 35.0% 1.79 2 1 289 3.23 3.19 3000.289 1.31 1.30 1/2284. 12.2% 1.57 1 1 78 1.92 1.90 3900.78 1.92 1.90 1/2035. 99.9% 1.36 X方向最大层间位移角: 1/2035.(第 1层第 1塔)=== 工况 5 === Y 方向地震作用下的楼层最大位移Floor Tower Jmax Max-(Y) Ave-(Y) hJmaxD Max-Dy Ave-Dy Max-Dy/h DyR/Dy Ratio_AY 4 1 618 4.55 4.53 2500.618 0.36 0.36 1/6850. 99.9% 1.00 3 1 499 4.20 4.18 3000.499 0.96 0.95 1/3129. 37.6% 1.69 2 1 289 3.26 3.24 3000.289 1.32 1.31 1/2277. 13.5% 1.57 1 1 78 1.94 1.94 3900.78 1.94 1.94 1/2008. 99.9% 1.38 Y方向最大层间位移角: 1/2008.(第 1层第 1塔)=== 工况 6 === Y 双向地震作用下的楼层最大位移Floor Tower Jmax Max-(Y) Ave-(Y) hJmaxD Max-Dy Ave-Dy Max-Dy/h DyR/Dy Ratio_AY 4 1 618 4.71 4.62 2500.618 0.38 0.37 1/6649. 99.9% 1.00 3 1 499 4.35 4.26 3000.499 0.99 0.97 1/3029. 37.4% 1.692 1 289 3.38 3.31 3000.289 1.37 1.34 1/2196. 13.3% 1.581 1 78 2.01 1.97 3900.78 2.01 1.97 1/1937. 99.3% 1.38Y方向最大层间位移角: 1/1937.(第 1层第 1塔)=== 工况 7 === Y+ 偶然偏心地震作用下的楼层最大位移Floor Tower Jmax Max-(Y) Ave-(Y) hJmaxD Max-Dy Ave-Dy Max-Dy/h DyR/Dy Ratio_AY4 1 699 5.71 4.53 2500.699 0.45 0.36 1/5509. 99.9% 1.003 1 614 5.27 4.18 3000.614 1.20 0.95 1/2499. 37.6% 1.692 1 494 4.09 3.24 3000.494 1.66 1.31 1/1811. 13.5% 1.571 1 283 2.44 1.94 3900.283 2.44 1.94 1/1597. 99.9% 1.38Y方向最大层间位移角: 1/1597.(第 1层第 1塔)=== 工况 8 === Y- 偶然偏心地震作用下的楼层最大位移Floor Tower Jmax Max-(Y) Ave-(Y) hJmaxD Max-Dy Ave-Dy Max-Dy/h DyR/Dy Ratio_AY4 1 618 5.75 4.53 2500.618 0.46 0.36 1/5454. 99.9% 1.003 1 499 5.31 4.18 3000.499 1.21 0.95 1/2478. 37.6% 1.682 1 289 4.12 3.24 3000.289 1.67 1.31 1/1799. 13.5% 1.571 1 78 2.46 1.94 3900.78 2.46 1.94 1/1587. 99.9% 1.38Y方向最大层间位移角: 1/1587.(第 1层第 1塔)=== 工况 9 === X 方向风荷载作用下的楼层最大位移Floor Tower Jmax Max-(X) Ave-(X) Ratio-(X) hJmaxD Max-Dx Ave-Dx Ratio-Dx Max-Dx/h DxR/Dx Ratio_AX 4 1 618 0.23 0.23 1.01 2500.618 0.01 0.01 1.00 1/9999. 99.9% 1.00 3 1 499 0.22 0.22 1.01 3000.499 0.04 0.04 1.00 1/9999. 44.2% 2.00 2 1 289 0.17 0.17 1.01 3000.289 0.07 0.06 1.01 1/9999. 26.1% 1.74 1 1 78 0.11 0.11 1.01 3900.78 0.11 0.11 1.01 1/9999. 99.9% 1.61X方向最大层间位移角: 1/9999.(第 4层第 1塔)X方向最大位移与层平均位移的比值: 1.01(第 1层第 1塔)X方向最大层间位移与平均层间位移的比值: 1.01(第 1层第 1塔)=== 工况 10 === Y 方向风荷载作用下的楼层最大位移Floor Tower Jmax Max-(Y) Ave-(Y) Ratio-(Y) hJmaxD Max-Dy Ave-Dy Ratio-Dy Max-Dy/h DyR/Dy Ratio_AY 4 1 699 1.39 1.39 1.00 2500.699 0.09 0.09 1.00 1/9999. 99.9% 1.00 3 1 614 1.30 1.30 1.00 3000.614 0.27 0.27 1.00 1/9999. 44.8% 1.84 2 1 289 1.03 1.03 1.00 3000.471 0.39 0.39 1.00 1/7722. 26.8% 1.70 1 1 78 0.64 0.64 1.00 3900.78 0.64 0.64 1.00 1/6090. 99.9% 1.60Y方向最大层间位移角: 1/6090.(第 1层第 1塔)Y方向最大位移与层平均位移的比值: 1.00(第 4层第 1塔)Y方向最大层间位移与平均层间位移的比值: 1.00(第 4层第 1塔)=== 工况 11 === 竖向恒载作用下的楼层最大位移Floor Tower Jmax Max-(Z)4 1 654 -4.323 1 550 -8.232 1 298 -5.421 1 87 -5.35=== 工况 12 === 竖向活载作用下的楼层最大位移Floor Tower Jmax Max-(Z)4 1 672 -0.663 1 577 -0.662 1 485 -1.841 1 87 -1.78=== 工况 13 === X 方向地震作用规定水平力下的楼层最大位移Floor Tower Jmax Max-(X) Ave-(X) Ratio-(X) hJmaxD Max-Dx Ave-Dx Ratio-Dx4 1 618 4.55 4.52 1.01 2500. 618 0.35 0.35 1.003 1 499 4.20 4.17 1.01 3000. 499 0.97 0.97 1.002 1 289 3.23 3.20 1.01 3000. 289 1.32 1.30 1.011 1 78 1.91 1.90 1.01 3900.78 1.91 1.90 1.01X方向最大位移与层平均位移的比值: 1.01(第 1层第 1塔)X方向最大层间位移与平均层间位移的比值: 1.01(第 1层第 1塔)=== 工况 14 === X+偶然偏心地震作用规定水平力下的楼层最大位移Floor Tower Jmax Max-(X) Ave-(X) Ratio-(X) hJmaxD Max-Dx Ave-Dx Ratio-Dx4 1 618 4.58 4.52 1.01 2500. 618 0.35 0.35 1.013 1 499 4.23 4.17 1.01 3000. 499 0.98 0.97 1.012 1 289 3.25 3.20 1.02 3000. 289 1.33 1.31 1.021 1 78 1.93 1.90 1.02 3900.78 1.93 1.90 1.02X方向最大位移与层平均位移的比值: 1.02(第 1层第 1塔)X方向最大层间位移与平均层间位移的比值: 1.02(第 1层第 1塔)=== 工况 15 === X-偶然偏心地震作用规定水平力下的楼层最大位移Floor Tower Jmax Max-(X) Ave-(X) Ratio-(X) hJmaxD Max-Dx Ave-Dx Ratio-Dx4 1 618 4.51 4.51 1.00 2500. 620 0.35 0.35 1.013 1 499 4.17 4.17 1.00 3000. 501 0.97 0.97 1.002 1 289 3.21 3.20 1.00 3000. 289 1.31 1.30 1.001 1 78 1.90 1.90 1.00 3900.78 1.90 1.90 1.00X方向最大位移与层平均位移的比值: 1.00(第 2层第 1塔)X方向最大层间位移与平均层间位移的比值: 1.01(第 4层第 1塔)=== 工况 16 === Y 方向地震作用规定水平力下的楼层最大位移Floor Tower Jmax Max-(Y) Ave-(Y) Ratio-(Y) hJmaxD Max-Dy Ave-Dy Ratio-Dy4 1 618 4.59 4.58 1.00 2500. 618 0.37 0.36 1.003 1 499 4.23 4.21 1.00 3000. 499 0.96 0.96 1.002 1 289 3.26 3.26 1.00 3000. 289 1.32 1.32 1.001 1 78 1.94 1.94 1.00 3900.78 1.94 1.94 1.00Y方向最大位移与层平均位移的比值: 1.00(第 4层第 1塔)Y方向最大层间位移与平均层间位移的比值: 1.00(第 4层第 1塔)=== 工况 17 === Y+偶然偏心地震作用规定水平力下的楼层最大位移Floor Tower Jmax Max-(Y) Ave-(Y) Ratio-(Y) hJmaxD Max-Dy Ave-Dy Ratio-Dy4 1 699 5.78 4.58 1.26 2500. 699 0.46 0.36 1.253 1 614 5.32 4.21 1.26 3000. 614 1.21 0.96 1.262 1 494 4.12 3.26 1.26 3000. 494 1.67 1.32 1.261 1 283 2.45 1.94 1.26 3900. 283 2.45 1.94 1.26Y方向最大位移与层平均位移的比值: 1.26(第 2层第 1塔)Y方向最大层间位移与平均层间位移的比值: 1.26(第 2层第 1塔)=== 工况 18 === Y-偶然偏心地震作用规定水平力下的楼层最大位移Floor Tower Jmax Max-(Y) Ave-(Y) Ratio-(Y) hJmaxD Max-Dy Ave-Dy Ratio-Dy4 1 618 5.81 4.58 1.27 2500. 618 0.46 0.36 1.263 1 499 5.35 4.21 1.27 3000. 499 1.22 0.96 1.272 1 289 4.13 3.26 1.27 3000. 289 1.67 1.32 1.271 1 78 2.46 1.94 1.27 3900.78 2.46 1.94 1.27Y方向最大位移与层平均位移的比值: 1.27(第 2层第 1塔)Y方向最大层间位移与平均层间位移的比值: 1.27(第 2层第 1塔)+------------------------------------------------------------+ JCCAD 计算结果文件+------------------------------------------------------------+ [总参数]室外地坪标高 (m) -0.45地下水距天然地坪深度 (m) 40.00结构重要性系数 1.0基础人防等级无基础混凝土强度等级 C30结构抗震等级 4柱钢筋连接方式闪光对接焊接自动按楼层折减活荷载否[地基承载力参数]确定地基承载力时采用的规范中华人民共和国国家标准地基规范 GB50007-2011 5.2.4 综合法地基承载力特征值 fak (kPa) 240.0基础宽度的地基承载力修正系数ηb 3.00基础埋深的地基承载力修正系数ηd 4.40基础底面以下土的重度(或浮重度) γ (kN/m3) 20.0基础底面以上土的加权平均重度γm (kN/m3) 20.0确定地基承载力所用的基础埋置深度 d (m) 1.20单位面积覆土重 [γ'H] (kN/m2) 自动计算地基抗震承载力调整系数: 1.000[浅基础参数]浅基础底标高 (m) -1.50 (相对于正负0)浅基础底面积计算归并系数 0.20独立基础最小高度 (mm) 600独立基础底板最小配筋率 (%) 0.15独立基础计算考虑线荷载作用是独立基础底面长宽比 0.800拉梁间隙 (mm) 0毛石条基台阶宽度 (mm) 150毛石条基台阶高度 (mm) 300毛石条基上部宽度 (mm) 600条基砖放脚参数 6060条基刚性参数 1.50墙下条基底板受力钢筋最小配筋率 (%) 0.20独立基础详图中绘制柱不画柱条基详图中墙不加厚+------------------------------------------------------------++ JCCAD 计算结果文件 + +------------------------------------------------------------+ 荷载代码Load 荷载组合公式548 SATWE标准组合:1.00*恒+1.00*活549 SATWE标准组合:1.00*恒+1.00*风x553 SATWE标准组合:1.00*恒+1.00*风y557 SATWE标准组合:1.00*恒-1.00*风x561 SATWE标准组合:1.00*恒-1.00*风y573 SATWE标准组合:1.00*恒+1.00*活+0.60*1.00*风x577 SATWE标准组合:1.00*恒+1.00*活-0.60*1.00*风x581 SATWE标准组合:1.00*恒+1.00*活+0.60*1.00*风y585 SATWE标准组合:1.00*恒+1.00*活-0.60*1.00*风y589 SATWE标准组合:1.00*恒+1.00*风x+0.70*1.00*活593 SATWE标准组合:1.00*恒-1.00*风x+0.70*1.00*活597 SATWE标准组合:1.00*恒+1.00*风y+0.70*1.00*活601 SATWE标准组合:1.00*恒-1.00*风y+0.70*1.00*活1005 SATWE标准组合:1.00*(恒+0.50*活)+1.00*地x+0.38*竖地1006 SATWE标准组合:1.00*(恒+0.50*活)-1.00*地x+0.38*竖地1007 SATWE标准组合:1.00*(恒+0.50*活)+1.00*地y+0.38*竖地1008 SATWE标准组合:1.00*(恒+0.50*活)-1.00*地y+0.38*竖地1009 SATWE标准组合:1.00*(恒+0.50*活)+0.20*1.00*风x+1.00*地x+0.38*竖地1013 SATWE标准组合:1.00*(恒+0.50*活)+0.20*1.00*风y+1.00*地y+0.38*竖地1017 SATWE标准组合:1.00*(恒+0.50*活)-0.20*1.00*风x-1.00*地x+0.38*竖地1021 SATWE标准组合:1.00*(恒+0.50*活)-0.20*1.00*风y-1.00*地y+0.38*竖地1185 SATWE准永久组合:1.00*恒+0.50*活1186 SATWE基本组合:1.20*恒+1.40*活1187 SATWE基本组合:1.35*恒+0.70*1.40*活1188 SATWE基本组合:1.20*恒+1.40*风x1192 SATWE基本组合:1.20*恒+1.40*风y1196 SATWE基本组合:1.20*恒-1.40*风x1200 SATWE基本组合:1.20*恒-1.40*风y1212 SATWE基本组合:1.20*恒+1.40*活+0.60*1.40*风x1216 SATWE基本组合:1.20*恒+1.40*活-0.60*1.40*风x1220 SATWE基本组合:1.20*恒+1.40*活+0.60*1.40*风y。
板模板(扣件式)计算书(标准层)
板模板（扣件式）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性模板设计平面图模板设计剖面图(模板支架纵向)模板设计剖面图(模板支架横向)四、面板验算W＝bh2/6=1000×12×12/6＝24000mm3，I＝bh3/12=1000×12×12×12/12＝144000mm4承载能力极限状态q1＝0.9×max[1.2(G1k+(G2k+G3k)×h)+1.4×Q1k,1.35(G1k +(G2k+G3k)×h)+1.4×0.7×Q1k]×b=0.9×max[1.2×(0.1+(24+1.1)×0.12)+1.4×2.5，1.35×(0.1+(24+1.1)×0.12)+1.4×0.7×2.5] ×1=6.511kN/mq2＝0.9×1.2×G1k×b＝0.9×1.2×0.1×1=0.108kN/mp＝0.9×1.4×Q1k＝0.9×1.4×2.5＝3.15kN正常使用极限状态q＝(γG(G1k +(G2k+G3k)×h))×b =(1×(0.1+(24+1.1)×0.12))×1＝3.112kN/m计算简图如下：1、强度验算M1＝q1l2/8＝6.511×0.22/8＝0.033kN·mM2＝q2L2/8+pL/4＝0.108×0.22/8+3.15×0.2/4＝0.158kN·mM max＝max[M1，M2]＝max[0.033，0.158]＝0.158kN·mσ＝M max/W＝0.158×106/24000＝6.585N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝5ql4/(384EI)=5×3.112×2004/(384×10000×144000)=0.045mmν＝0.045mm≤[ν]＝L/250＝200/250＝0.8mm满足要求！五、小梁验算11k2k3k1k1k +(G2k+G3k)×h)+1.4×0.7×Q1k]×b=0.9×max[1.2×(0.3+(24+1.1)×0.12)+1.4×2.5，1.35×(0.3+(24+1.1)×0.12)+1.4×0.7×2.5]×0.2=1.345kN/m因此，q1静＝0.9×1.2×(G1k +(G2k+G3k)×h)×b=0.9×1.2×(0.3+(24+1.1)×0.12)×0.2=0.715kN/mq1活＝0.9×1.4×Q1k×b=0.9×1.4×2.5×0.2＝0.63kN/mq2＝0.9×1.2×G1k×b=0.9×1.2×0.3×0.2＝0.065kN/mp＝0.9×1.4×Q1k＝0.9×1.4×2.5＝3.15kN计算简图如下：1、强度验算M1＝0.125q1静L2+0.125q1活L2＝0.125×0.715×0.52+0.125×0.63×0.52＝0.042kN·m M2＝max[0.07q2L2+0.203pL，0.125q2L2+0.188pL]＝max[0.07×0.065×0.52+0.203×3.15×0.5，0.125×0.065×0.52+0.188×3.15×0.5]＝0.321kN·mM max＝max[M1，M2]＝max[0.042，0.321]＝0.321kN·mσ=M max/W=0.321×106/20833=15.401N/mm2≤[f]=15.444N/mm2满足要求！2、抗剪验算V1＝0.625q1静L+0.625q1活L＝0.625×0.715×0.5+0.625×0.63×0.5＝0.42kNV2＝0.625q2L+0.688p＝0.625×0.065×0.5+0.688×3.15＝2.187kNV max＝max[V1，V2]＝max[0.42，2.187]＝2.187kNτmax=3V max/(2bh0)=3×2.187×1000/(2×50×50)＝1.312N/mm2≤[τ]=1.782N/mm2满足要求！3、挠度验算q＝(γG(G1k +(G2k+G3k)×h))×b=(1×(0.3+(24+1.1)×0.12))×0.2＝0.662kN/m挠度,跨中νmax＝0.521qL4/(100EI)=0.521×0.662×5004/(100×9350×52.083×104)＝0.044mm≤[ν]＝L/250＝500/250＝2mm满足要求！六、主梁验算q1＝0.9×max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k， 1.35(G1k +(G2k+G3k)×h)+1.4×0.7×Q1k]×b=0.9×max[1.2×(0.5+(24+1.1)×0.12)+1.4×1.5，1.35×(0.5+(24+1.1)×0.12)+1.4×0.7×1.5]×0.2＝1.137kN/mq1静＝0.9×1.2×(G1k+(G2k+G3k)×h)×b＝0.9×1.2×(0.5+(24+1.1)×0.12)×0.2＝0.759kN/mq1活＝0.9×1.4×Q1k×b＝0.9×1.4×1.5×0.2＝0.378kN/mq2＝(γG(G1k +(G2k+G3k)×h))×b=(1×(0.5+(24+1.1)×0.12))×0.2＝0.702kN/m承载能力极限状态按二等跨连续梁，R max＝1.25q1L＝1.25×1.137×0.5＝0.71kN主梁2根合并，其主梁受力不均匀系数=0.6R＝R max×0.6＝0.426kN;正常使用极限状态按二等跨连续梁，R'max＝1.25q2L＝1.25×0.702×0.5＝0.439kNR'＝R'max×0.6＝0.263kN;计算简图如下：主梁计算简图一2、抗弯验算主梁弯矩图一(kN·m)σ=M max/W=0.068×106/4250=16.03N/mm2≤[f]=205N/mm2满足要求！3、抗剪验算主梁剪力图一(kN)τmax=2V max/A=2×0.54×1000/398＝2.711N/mm2≤[τ]=125N/mm2满足要求！4、挠度验算主梁变形图一(mm)跨中νmax＝0.052mm≤[ν]＝L/250=2.4mm满足要求！5、支座反力计算承载能力极限状态图一支座反力依次为R1=0.738kN，R2=1.392kN，R3=1.392kN，R4=0.738kN 七、可调托座验算满足要求！八、立柱验算顶部立柱段：l01=kμ1(h d+2a)=1×1.386×(1500+2×200)=2633mm非顶部立柱段：l0=kμ2h =1×1.755×1500=2632mmλ=max[l01，l0]/i=2633.4/16=164.588≤[λ]=210满足要求！2、立柱稳定性验算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011，荷载设计值q1有所不同：小梁验算q1＝1×[1.2×(0.5+(24+1.1)×0.12)+1.4×0.9×1]×0.2 = 1.095kN/m同上四～六步计算过程，可得：R1＝0.712kN，R2＝1.343kN，R3＝1.343kN，R4＝0.712kN顶部立柱段：l01=kμ1(h d+2a)=1.155×1.386×(1500+2×200)=3041.577mmλ1=l01/i=3041.577/16=190.099查表得，υ＝0.199不考虑风荷载:N1 =Max[R1，R2，R3，R4]/0.6=Max[0.712，1.343，1.343，0.712]/0.6=2.238kN f＝N1/(ΦA)＝2238/(0.199×398)＝28.257N/mm2≤[f]＝205N/mm2满足要求！考虑风荷载:M w＝1×γQυcωk×l a×h2/10＝1×1.4×0.9×0.065×0.6×1.52/10＝0.011kN·mN1w=Max[R1,R2,R3,R4]/0.6+M w/l b=Max[0.712,1.343,1.343,0.712]/0.6+0.011/0.5=2.26kN f＝N1w/(υA)+ M w/W＝2260/(0.199×398)+0.011×106/4250＝31.123N/mm2≤[f]＝205N/mm2满足要求！非顶部立柱段：l0=kμ2h =1.155×1.755×1500=3040.537mmλ=l0/i=3040.537/16=190.034查表得，υ1=0.199不考虑风荷载:N=Max[R1,R2,R3,R4]/0.6+1×γG×q×H=Max[0.712,1.343,1.343,0.712]/0.6+1×1.2×0.15×3=2 .778kNf=N/(υ1A)＝2.778×103/(0.199×398)=35.075N/mm2≤[σ]=205N/mm2满足要求！考虑风荷载:M w＝1×γQυcωk×l a×h2/10＝1×1.4×0.9×0.065×0.6×1.52/10＝0.011kN·mN w=Max[R1,R2,R3,R4]/0.6+1×γG×q×H+M w/l b=Max[0.712,1.343,1.343,0.712]/0.6+1×1.2×0. 15×3+0.011/0.5=2.8kNf=N w/(υ1A)+M w/W＝2.8×103/(0.199×398)+0.011×106/4250=37.941N/mm2≤[σ]=205N/mm2满足要求！九、高宽比验算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 第6.9.7：支架高宽比不应大于3H/B=3/10=0.3＜3满足要求，不需要进行抗倾覆验算！十、立柱支承面承载力验算11、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表h t0u m =2[(a+h0)+(b+h0)]=1200mmF=(0.7βh f t+0.25σpc，)ηu m h0=(0.7×1×0.737+0.25×0)×1×1200×100/1000=61.908kN≥F1=2.8kNm满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表c cβl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(600)×(600)/(200×200)]1/2=3，A ln=ab=40000mm2F=1.35βcβl f c A ln=1.35×1×3×6.902×40000/1000=1118.124kN≥F1=2.8kN满足要求！。
标准层模板配置层数计算书
2、楼板模板及支撑配置层数
本工程标准层水平结构配置四套模板，竖向结构配置二套模板，计划5天一层，1-4层水平结构施工全部配置新模板，第五层板面施工时需拆除第一层模板，周转使用。
待浇筑第五层砼时：
四层木模板及支撑自重：
G1=*=M2
五层板面施工人员荷载：
G2=*=M2
五层楼板新浇筑砼自重：
G3=**=M2
叠加可得荷载设计值为G=G1+G2+G3=M2
根据设计图纸，楼板的砼达到设计强度时，其允许承受荷载设计值为：
Q=*+*=M2
即四层楼面的砼强度达到40%后，四层楼面的允许承受荷载设计值为：
Q=*+*x40%=M2
由于>，所以四层楼面的模板支撑体系是不可以拆除的。
四层模板支撑体系传递给三层楼面的荷载值：三层木模板及支撑自
重：
G1=*=M2
叠加可得三层荷载值为G=G1+=M2
当三层楼面砼强度达到70%后，楼板允许承受荷载设计值为：
Q=（*+*）x70%=M2＜M2，不满足上层荷载要求。
此时三层楼面的模板支撑体系不可以拆除。
四层和三层模板支撑体系传递给二层楼面的荷载值：二层木模板及支撑自重：
G1=*=M2
叠加可得二层荷载值为G=G1+=M2
当二层楼面砼强度达到90%后，楼板允许承受荷载设计值为：
Q=（*+*）x90%=M2＞M2，满足上层荷载要求。
此时一层的模板支撑体系可以拆除，用来周转第五层使用。
拆除第一层模板时，第一层顶板砼已浇筑15天，强度基本可以达到90%。
以此循环使用，四套模板满足现场施工要求。
板模板(木支撑)计算书(木支撑立杆截面类型为圆形,板底支撑形式为圆木支撑)
板模板(木支撑)计算书模板支架采用木顶支撑，计算根据《木结构设计规范》（GB50005-2003）、《混凝土结构设计规范》（GB50010-2002）、《建筑结构荷载规范》(GB 50009-2001)、《建筑施工计算手册》江正荣著、建筑施工手册》（第四版）等编制。
一、参数信息1、模板支架参数横向间距或排距(m): 1.000；纵距(m): 1.000；立柱长度(m): 3.000；立柱采用圆木:圆木小头直径(mm): 80.000；圆木大头直径(mm): 100.000；斜撑截面宽度(mm)：30.000；斜撑截面高度(mm)：40.000；帽木截面宽度(mm)：60.000；帽木截面高度(mm)：80.000；斜撑与立柱连接处到帽木的距离(mm): 600.000；板底支撑形式：圆木支撑；方木的间隔距离(mm)：300.000；圆木的小头直径(mm)：50.000；2、荷载参数模板与木板自重(kN/m2)：0.350；混凝土与钢筋自重(kN/m3)：25.000；施工均布荷载标准值(kN/m2)：2.000；3、楼板参数钢筋级别：二级钢HRB 335(20MnSi)；楼板混凝土强度等级：C35；每层标准施工天数：8；每平米楼板截面的钢筋面积(mm2)：1440.000；楼板的计算跨度(m)：4.000；楼板的计算宽度(m)：4.500；楼板的计算厚度(mm)：120.000；施工期平均气温(℃)：25.000；4、板底圆木参数板底圆木选用木材：杉木；圆木弹性模量E(N/mm2)：9000.000；(N/mm2)：11.000；圆木抗弯强度设计值fm圆木抗剪强度设计值f(N/mm2)：1.400；v5、帽木方木参数帽木方木选用木材：杉木；方木弹性模量E(N/mm2)：9000.000(N/mm2)：11.000；方木抗弯强度设计值fm方木抗剪强度设计值f(N/mm2)：1.400；v6、斜撑方木参数斜撑方木选用木材：杉木；方木弹性模量E(N/mm2)：9000.000；方木抗压强度设计值f(N/mm2)：11.000；v7、立柱圆木参数立柱圆木选用木材：杉木；圆木弹性模量E(N/mm2)：9000.000；圆木抗压强度设计值f(N/mm2)：10.000；v二、模板底支撑方木的验算:本工程模板板底采用圆木作为支撑，圆木按照简支梁计算；圆木截面惯性矩I 和截面抵抗矩W分别为：W = 0.0982×d3 = 0.0982×5.0003 = 12.275 cm3；I = 0.0491×d4 = 0.0491×5.0004 = 30.688 cm4；木楞计算简图1、荷载的计算：(1)钢筋混凝土板自重线荷载(kN/m)：q1= 25.000×0.120×0.300 = 0.900 kN/m；(2)模板的自重线荷载(kN/m)：q2= 0.350×0.300 = 0.105 kN/m；(3)活荷载为施工荷载标准值(kN)：p1= 2.000×1.000×0.300 = 0.600 kN；2、抗弯强度验算：最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩之和，计算公式如下:均布荷载 q = 1.2×(q1+q2) = 1.2×(0.900+0.105) = 1.206 kN/m；集中荷载 P = 1.4×p1= 1.4×0.600 = 0.840 kN；最大弯距 M = P×l/4+q×l2/8 = 0.840×1.000/4+1.206×1.0002/8= 0.361 kN；最大支座力 N = P/2+q×l/2 = 0.840+1.206×1.000/2 = 1.023 kN ；截面应力σ = M/W = 0.361/0.012 = 29.389 N/mm2；圆木的最大应力计算值为29.389N/mm2，大于圆木抗弯强度设计值11.000N/mm2，不满足要求！3、抗剪强度验算：最大剪力的计算公式如下：截面抗剪强度必须满足下式：其中最大剪力：V = 1.206×1.000/2+0.840/2 = 1.023 kN；截面受剪应力计算值：T = 3×1.023×103/(2×40.000×60.000) = 0.639 N/mm2；] = 1.400 N/mm2；截面抗剪强度设计值：[fv圆木的最大受剪应力计算值为0.639N/mm2，小于圆木抗剪强度设计值1.400N/mm2，满足要求！4、挠度验算：最大挠度考虑为静荷载与活荷载的计算值最不利分配的挠度和，按规范规定，挠度验算取荷载标准值，计算公式如下：均布荷载 q = q1+q2 = 0.900+0.105 = 1.005 kN/m；集中荷载 p = 0.600 kN最大变形ω = 5×1.005×1.000×1012/(384×9000.000×30.688×104) +0.600×1.000×109/(48×9000.000×30.688×104)= 4.743 mm；圆木的最大挠度为4.743mm，大于最大容许挠度4.000mm，不满足要求！三、帽木验算:支撑帽木按照集中以及均布荷载作用下的两跨连续梁计算；集中荷载P取纵向板底支撑传递力：P = 1.206×1.000+0.840 = 2.046 kN；均布荷载q取帽木自重：q = 1.000×0.060×0.080×3.870 = 0.019 kN/m；截面抵抗矩：W = b×h2/6 = 6.000×8.0002/6 = 64.000 cm3；截面惯性矩：I = b×h3/12= 6.000×8.0003/12 = 256.000 cm4；帽木受力计算简图经过连续梁的计算得到帽木剪力图(kN)帽木弯矩图(kN.m)帽木变形图(mm)经过连续梁的计算得到各支座对支撑梁的支撑反力由左至右分别为： R[1] = 2.426 kN；R[2] = 4.169 kN；R[3] = 1.608 kN；最大弯矩 M= 0.222 kN.m；max最大变形ωmax = 0.118 mm；最大剪力 Vmax= 2.494 kN；截面应力σ = 3.462 N/mm2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
标准层柱模板支撑计算书
一、 柱模板基本参数( 以900*900为例)
柱模板的截面宽度 B=900mm, B 方向对拉螺栓1道,
柱模板的截面高度 H=900mm, H 方向对拉螺栓1道,
柱模板的计算高度 L = 6mm,
柱箍间距计算跨度 d = 500mm 。
柱箍采用双钢管48mm×3.0mm。
柱模板竖楞截面宽度40mm, 高度80mm 。
B 方向竖楞5根, H 方向竖楞5根。
面板厚度15mm, 剪切强度1.4N/mm 2, 抗弯强度15.0N/mm 2, 弹性模量6000.0N/mm 2。
木方剪切强度1.3N/mm 2, 抗弯强度15.0N/mm 2, 弹性模量9000.0N/mm 2。
900
柱模板支撑计算简图
二、 柱模板荷载标准值计算
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值; 挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:
其中 γc —— 混凝土的重力密度, 取25.000kN/m 3;
t —— 新浇混凝土的初凝时间, 为0时(表示无资料)取200/(T+15), 取3.000h; T —— 混凝土的入模温度, 取20.000℃;
V —— 混凝土的浇筑速度, 取2.500m/h;
H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度, 取3.000m;
β—— 混凝土坍落度影响修正系数, 取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=28.220kN/m 2
考虑结构的重要性系数0.90, 实际计算中采用新浇混凝土侧压力标准值:
F1=0.90×28.220=25.398kN/m 2
考虑结构的重要性系数0.90, 倒混凝土时产生的荷载标准值:
F2=0.90×4.000=3.600kN/m 2。
三、 柱模板面板的计算
面板直接承受模板传递的荷载, 应该按照均布荷载下的连续梁计算, 计算如下
215 215 21517.76kN/m
A B
面板计算简图
面板的计算宽度取柱箍间距0.50m 。
荷载计算值 q = 1.2×25.398×0.500+1.40×3.600×0.500=17.759kN/m
面板的截面惯性矩I 和截面抵抗矩W 分别为:
本算例中, 截面惯性矩I 和截面抵抗矩W 分别为:
截面抵抗矩 W = bh 2
/6 = 50.00×1.50×1.50/6 = 18.75cm
3
;
截面惯性矩 I = bh 3
/12 = 50.00×1.50×1.50×1.50/12 = 14.06cm
4
;
式中: b为板截面宽度, h为板截面高度。
(1)抗弯强度计算
f = M / W < [f]
其中 f ——面板的抗弯强度计算值(N/mm 2 );
M ——面板的最大弯距(N.mm); W ——面板的净截面抵抗矩;
[f] ——面板的抗弯强度设计值, 取15.00N/mm 2 ;
M = 0.100ql
2
其中 q ——荷载设计值(kN/m);
经计算得到M = 0.100×(1.20×12.699+1.40×1.800)×0.215×0.215=0.082kN.m 经计算得到面板抗弯强度计算值 f = 0.082×1000×1000/18750=4.378N/mm
2
面板的抗弯强度验算 f < [f],满足要求!
(2)抗剪计算
T = 3Q/2bh < [T]
其中最大剪力Q=0.600×(1.20×12.699+1.4×1.800)×0.215=2.291kN 截面抗剪强度计算值T=3×2291.0/(2×500.000×15.000)=0.458N/mm
2截面抗剪强度设计值 [T]=1.40N/mm
2
面板抗剪强度验算 T < [T], 满足要求!
(3)挠度计算
v = 0.677ql 4
/ 100EI < [v] = l / 250
面板最大挠度计算值 v = 0.677×12.699×2154
/(100×6000×140625)=0.218mm
面板的最大挠度小于215.0/250,满足要求!
四、竖楞木方的计算
竖楞木方直接承受模板传递的荷载, 应该按照均布荷载下的三跨连续梁计算, 计算如下
500
500 500 7.64kN/m
A B
竖楞木方计算简图
竖楞木方的计算宽度取 BH 两方向最大间距0.215m。
荷载计算值q = 1.2×25.398×0.215+1.40×3.600×0.215=7.636kN/m
按照三跨连续梁计算, 计算公式如下:
均布荷载 q =P/l= 3.818/0.500=7.636kN/m
最大弯矩 M = 0.1ql 2
=0.1×7.636×0.50×0.50=0.191kN.m
最大剪力Q=0.6ql = 0.6×0.500×7.636=2.291kN 最大支座力N=1.1ql = 1.1×0.500×7.636=4.200kN
截面力学参数为
本算例中, 截面惯性矩I和截面抵抗矩W分别为:
截面抵抗矩 W = bh 2
/6 = 4.00×8.00×8.00/6 = 42.67cm
3
;
截面惯性矩 I = bh 3
/12 = 4.00×8.00×8.00×8.00/12 = 170.67cm
4
;
式中: b为板截面宽度, h为板截面高度。
(1)抗弯强度计算
抗弯计算强度 f = M/W =0.191×106
/42666.7=4.47N/mm
2
抗弯计算强度小于15.0N/mm 2
,满足要求!
(2)抗剪计算
最大剪力的计算公式如下:
Q = 0.6ql
截面抗剪强度必须满足:
T = 3Q/2bh < [T]
截面抗剪强度计算值T=3×2291/(2×40×80)=1.074N/mm
2截面抗剪强度设计值 [T]=1.30N/mm
2
抗剪强度计算满足要求!
(3)挠度计算
最大变形 v=0.677ql 4
/100EI=0.677×5.461×500.0
4
/(100×9000.00×1706667.0)=0.150mm
最大挠度小于500.0/250,满足要求!
五、 B方向柱箍的计算
竖楞木方传递到柱箍的集中荷载 P:
P = (1.2×25.40+1.40×3.60)×0.215 × 0.500 = 3.82kN 柱箍按照集中荷载作用下的连续梁计算。
集中荷载P 取木方传递力。
1.91kN
3.82kN 3.82kN 3.82kN 1.91kN A
支撑钢管计算简图
0.526
支撑钢管弯矩图(kN.m)
3.73
3.73
支撑钢管剪力图(kN) 变形的计算按照规范要求采用静荷载标准值, 受力图与计算结果如下:
1.37kN
2.73kN 2.73kN 2.73kN 1.37kN A 支撑钢管变形计算受力图。
