第一节 初识家用电器和电路 (第2课时)
九年级物理教案：初识家用电器和电路(全2课时)
新沂市第六中学备课纸新沂市第六中学备课纸自学指导电池、开关、电阻、变阻器、电灯、电动机电压表、电流表2、电路有哪三种状态？连接电路时要避免发生短路，是因为（）A、短路时电源正常工作，但用电器不能正常工作B、短路时电源中有很大的电流通过，容易被烧坏B、短路时用电器中有很大的电流通过，容易被烧坏交流展示 D、短路时电源中没有电流通过3、如图所示，当开关S1、S2断开时，电路处于状态；当开关S1闭合，S2断开时，电路处于状态；当开关S1、S2都闭合时，电路处于状态。
学生回答 4、下列说法中正确的是（）A开关合上的电路一定是通路B导线内部断裂时会发生短路C电路发生开路时电流很大会造成事故D电路中连接导线松脱会产生开路交流展示所学：1、组长检查作业2、学生根据要求展示所学3、疑难预设：1、学生识记即可2、电路三种状态：通路，开路，短路交流展示短路时电源中有很大的电流通过，容易被烧坏要求记住各种电器 3、当开关S1、S2断开时，电路处于开路状态，符号，这是基本功很多学生都能判断；当开关S1闭合，S2断开时，电流从电源正极流出，通过S1、灯L流回负极，电路是通路；当开关S1、S2都闭合时，电流从电源正极流出避开灯L，从S2回负极，所以电路处于短路状态。
4、分清楚三种电路的特点，选D拓展提高活动：怎样画出手电筒的电路图？总结：1、电路图：用电路元件符号表示电路元件实物连接的图。
2、电路图的优点：简单，方便，电路连接情况容易辨认3、画电路图的要求：元件位置安排要适当，分布要均匀，元件不要画在拐角处；整个电路图最好呈长方形，有棱有角，导线横平竖直。
多画多练习才行出示简单的实物电路，让学生试着画出电路图。
那么，给你电路图能否连接实物电路呢？。
初三物理上学期电路连接的基本方式
第13章第1—2节初识家用电器和电路电路连接的基本方式（一）电路的组成：1.简单电路的组成：一个完整的电路由电源、用电器、导线和开关组成。
其中：电源的作用：是给用电器供电。
用电器：是利用电来工作的设备。
导线的作用：是连接电源、用电器和开关，形成电流的路径。
开关（电键）的作用：是控制电路的通和断。
2.电路的状态：（1）通路――开关闭合、处处相通的电路。
（此时电路中有电流通过）（2）开路（断路）――开关断开或线路在某处断开的电路。
（产生原因：开关未闭合、或电线断裂、接头松脱等）（3）短路――导线不经过用电器直接跟电源两极连接的电路。
（短路时，电流很大，电源和导线会因发热过多而被烧坏。
）3.电路图：（1）定义：用规定的符号表示电路连接情况的图，叫做电路图。
（2）画电路图时应注意下列几个要求：a. 完整地反映电路的组成，即要把电源、用电器、导线和开关等都画在电路中的相应位置，不能遗漏任何一种电路器件。
b. 规范地使用电路的符号。
c. 合理地安排电路器件的符号，应尽可能让这些器件符号均匀地分布在电路图中，使画成的电路图清楚、美观。
d. 描绘连接的导线，通常用横平、竖直的线段代表连接导线，转变处一般画成直角，使电路图简洁、整齐。
e. 反映用电器已处于正常工作的电路图，一般应将开关画成闭合状态。
4.电路的连接方法：接线时，可以从电源的正极开始，依次接好开关、用电器等，最后接到电源的负极上。
电路图的位置顺序必须与电路器件的位置相一致。
在连接电路的过程中，开关必须断开。
（二）电路连接的基本方式：1.串联电路：把用电器逐个顺次连接起来的电路叫做串联电路。
2.并联电路：把用电器并列地连接起来的电路叫做并联电路(如图1所示)。
在并联电路中，用电器之间的连接点A和B叫做电路的分支点。
从电源到两个分支点的那部分电路叫做干路(图中蓝色部分)；两个分支点之间的电路叫做支路。
3.串联电路和并联电路的比较：串联电路：a. 串联的整个电路是一个回路，各用电器依次相连，没有“分支点”和“汇合点”。
苏科版九年级上册物理课件 一、初识家用电器和电路 第1节 初识家用电器和电路
2.下列说法中正确的是（ A ） A.电源是使电路中有持续电流的装置 B.干电池、蓄电池、发电机、电动机都是电源 C.电流方向从干电池的负极经过灯泡流到正极 D.用导线把开关、电灯连接起来就组成完整的电路
3.根据左边的实物连接图，在右边的虚线框内画出对 应的电路图。
集成电路
集成电路是应用半导体技术制成的特殊电路。许多家用电器和电 子仪器都使用了集成电路。如图所示的一块比指甲还小的超大规模集 成电路。上集成了上千万个电子元件。集成电路和超大规模集成电路 的使用,在优化了电路结构的同时，使电路的体积大大缩小，因而提高 了电子线路的各种性能,使电器的小型化微型化得以实现,促进人类迈 入了信息时代。
认识电路符号游戏
电路图
+-
实物图
电路图
画电路图的要求
画成长方形，横平竖直 元件符号不能画在角落
典例分析 例 请画出以下电路的电路图。
M
典例分析
例 在如图所示的四个电路图中，符合电路基本组成条件 且连接正确的是（ C ）
A.甲
B.乙
C.丙
D.丁
解析：一个完整的电路至少由电源、用电器、开关、导 线四部分组成。
A.开关处出现短路 B.小灯泡灯丝断了 C.小灯泡接触不良 D.电池两端电压过低
电流 电流和电路
电路
形成原因：电荷的定向移动
方向：正电荷定向移动的方向
基本构成及各元件作用
电路图
元件符号 画法
电路的三种状态
通路、断路和断路
1.下列说法中正确的是（ C ） A.正电荷的定向移动形成电流 B.有电源就有电流 C.人们把正电荷定向移动的方向规定为电流的方向 D.金属导体中电流的方向和自由电子实际移动方向相同
初识家用电器和电路2

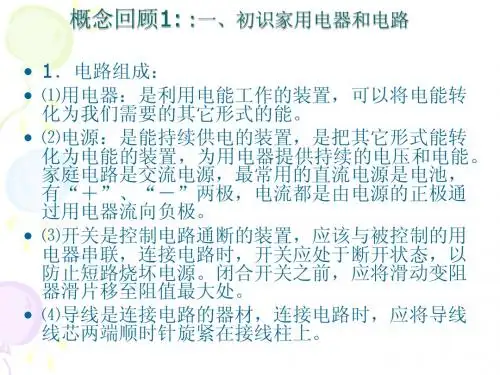

• 1．电路组成： • ⑴用电器：是利用电能工作的装置，可以将电能转 化为我们需要的其它形式的能。 • ⑵电源：是能持续供电的装置，是把其它形式能转 化为电能的装置，为用电器提供持续的电压和电能。 家庭电路是交流电源，最常用的直流电源是电池， 有“＋”、“－”两极，电流都是由电源的正极通 过用电器流向负极。 • ⑶开关是控制电路通断的装置，应该与被控制的用 电器串联，连接电路时，开关应处于断开状态，以 防止短路烧坏电源。闭合开关之前，应将滑动变阻 器滑片移至阻值最大处。 • ⑷导线是连接电路的器材，连接电路时，应将导线 线芯两端顺时针旋紧在接线柱上。
概念回顾1：二、电路连接的基本方式
基本 定义 方式 串联 逐个 电路 顺次 连接 并联 并列 电路 地连 接 电流 路径 只有 一条 至少 两条 支路 开关作用 用电 器之 间 相互 影响 不相 互影 响
各位置开关作用相同
干路开关控制所有支 路、支路开关只控制 本条支路
画电路图与连实物图 • 方法一：先干路后支路。分别从电源正负极 开始找出干路部分，再在干路两端（即分支 点）之间分别画出各条支路
画电路图与连实物图
画电路图与连实物图 • 方法二：先串后并，遇叉留点。先画出元件 最多的一条回路，并在有分支点的位置留下 分支点，再在两分支点之间接入另一支路。
画电路图与连实物图 • 方法三：顺次画出，遇叉分支。一般从电源的一 端开始，依次画出各元件，分支平行同步进行
S2
L2
L1
L1
S1
L2
简单的故障分析 • 故障：1．电路某处断开，即断路或叫开路。 现象：整条线路没有电流，线路 上的用电器都不工作 2．某电器被短路。 现象：被短路的用电器无法工 作，其他电器正常工作
苏科版物理九年级上册13.1《初识家用电器和电路》教案
教案：苏科版物理九年级上册13.1《初识家用电器和电路》一、教学内容本节课的内容主要包括教材第13章的第1节《初识家用电器和电路》。
这部分内容主要介绍家用电器的基本概念、电路的基本组成部分以及电路的基本连接方式。
二、教学目标1. 让学生了解家用电器的基本概念，能够识别常见的家用电器。
2. 让学生掌握电路的基本组成部分，理解电路的基本连接方式。
3. 培养学生的观察能力、动手能力和解决问题的能力。
三、教学难点与重点重点：家用电器的基本概念、电路的基本组成部分、电路的基本连接方式。
难点：电路的基本连接方式的判断和应用。
四、教具与学具准备教具：多媒体课件、家用电器实物、电路图、导线、灯泡等。
学具：笔记本、彩笔、电路图、导线、灯泡等。
五、教学过程1. 实践情景引入：教师通过展示一些常见的家用电器实物，如电视、冰箱、空调等，引导学生思考：这些都是什么电器？它们在我们的生活中有什么作用？2. 概念讲解：教师通过多媒体课件，介绍家用电器的基本概念，解释电器的工作原理和功能。
3. 电路组成讲解：教师通过电路图和实物，讲解电路的基本组成部分，包括电源、导线、开关、用电器等。
4. 电路连接方式讲解：教师通过电路图和实物，讲解电路的基本连接方式，包括串联和并联。
5. 例题讲解：教师通过出示一些例题，如判断电路的连接方式、计算电路中的电流等，引导学生运用所学知识解决问题。
6. 随堂练习：教师出示一些随堂练习题，让学生独立完成，检验学生对知识的理解和掌握程度。
六、板书设计板书设计如下：家用电器电路的基本组成部分电路的基本连接方式七、作业设计1. 请列举出你家里常用的家用电器，并说明它们的作用。
2. 根据教材第13章第1节的内容，画出串联和并联电路的图示，并说明两者的区别。
答案：1. 如电视、冰箱、空调等，作用如上看示例。
2. 见教材第13章第1节图示。
3. 无法计算，因为题目中没有给出灯泡的电阻。
八、课后反思及拓展延伸课后反思：拓展延伸：1. 调查身边的家用电器，了解它们的工作原理和功能。

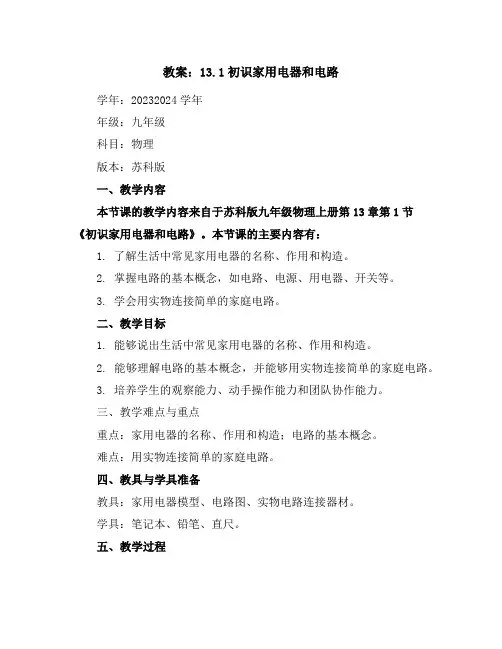

13.1初识家用电器和电路教案-2023-2024学年学年九年级物理上册(苏科版)
教案：13.1初识家用电器和电路学年：20232024学年年级：九年级科目：物理版本：苏科版一、教学内容本节课的教学内容来自于苏科版九年级物理上册第13章第1节《初识家用电器和电路》。
本节课的主要内容有：1. 了解生活中常见家用电器的名称、作用和构造。
2. 掌握电路的基本概念，如电路、电源、用电器、开关等。
3. 学会用实物连接简单的家庭电路。
二、教学目标1. 能够说出生活中常见家用电器的名称、作用和构造。
2. 能够理解电路的基本概念，并能够用实物连接简单的家庭电路。
3. 培养学生的观察能力、动手操作能力和团队协作能力。
三、教学难点与重点重点：家用电器的名称、作用和构造；电路的基本概念。
难点：用实物连接简单的家庭电路。
四、教具与学具准备教具：家用电器模型、电路图、实物电路连接器材。
学具：笔记本、铅笔、直尺。
五、教学过程1. 实践情景引入：让学生观察教室中的电器设备，引导学生思考这些电器设备的作用和构造。
2. 讲解家用电器的名称、作用和构造：教师通过展示家用电器模型，讲解各种家用电器的作用和构造。
3. 讲解电路的基本概念：教师通过电路图，讲解电路的基本概念，如电路、电源、用电器、开关等。
4. 动手操作：学生分组进行实物电路连接，教师巡回指导。
5. 随堂练习：学生根据所学的家用电器和电路知识，完成相关的练习题目。
六、板书设计家用电器：名称、作用、构造电路：电路、电源、用电器、开关七、作业设计1. 请列举你家中的电器设备，并说明它们的作用和构造。
答案：略2. 根据所学知识，画出一个简单的家庭电路图。
答案：略八、课后反思及拓展延伸拓展延伸：引导学生思考家庭电路的安全问题，如何正确使用电器设备，预防电器事故的发生。
重点和难点解析在上述的教案中，需要重点关注的教学难点是“用实物连接简单的家庭电路”。
这一部分内容不仅是学生理解和掌握电路知识的难点，也是培养学生动手操作能力和实践能力的重点。
我们来分析为什么这一部分会成为教学难点。
苏科版物理九年级上册课课练：13.1 初识家用电器和电路 第2课时 电路图 (含答案)
[第十三章 一、初识家用电器和电路 第2课时 电路图] 一、选择题1.下列关于电路图的说法中正确的是 ( )A .含有电源符号的图就是电路图B .用开关和电源连接的图是电路图C .含有用电器的图是电路图D .用电路元件符号表示电路连接的图,叫作电路图 2.如图所示的电路,正确的是 ( )3.小华同学连接了如图所示的电路,以下有关此电路的说法中正确的是 ( )A .S 1断开、S 2闭合时,电路是断路B .S 1闭合、S 2断开时,小灯泡正常发光C .S 1和S 2都闭合时,小灯泡将烧坏D .S 1和S 2都断开,电源中仍有电流通过4.[2019·金华、丽水] 如图所示是壁挂式拿起即亮手电筒的结构示意图,手电筒插入基座不亮,拔离即亮,塑料片起到开关的作用.该手电筒的工作电路是中( )二、填空题5.写出中各字母所代表的元件名称.A 是 ,B 是 ,C 是 ,D是,E是,F是.三、解答题6.请在虚线框内画出中实物电路对应的电路图.7.请你根据中实物电路,在虚线框内画出对应的电路图.8.根据如图甲所示的电路图将图乙中的实物图连接起来(用笔画线代替导线).9.如图所示,电冰箱内有一个通过冰箱门来控制的开关,当冰箱门打开时,开关闭合使冰箱内的照明灯亮;当冰箱门关闭时,开关断开使冰箱内的照明灯熄灭.中能正确表示冰箱开门状态下冰箱内照明电路的是()答案1.D2.C判断电路是否正确,首先要看电路是否完整;然后再看电路是否存在故障,特别是短路故障.3.B S1断开,S2闭合时,电源短路,故A错误;S1闭合,S2断开时,小灯泡接入电路中,能正常发光,故B正确;S1和S2都闭合时,电源短路,电源会损坏,小灯泡没有接入电路中,所以小灯泡会完好无损,故C错误;S1和S2都断开,电路为断路状态,电源中没有电流通过,故D错误.4.D根据题干,基座塑料片起到开关的作用,根据图示,塑料片在两节干电池的中间.5.电源开关灯泡电铃电动机导线6.如图图所示7.如图图所示8.如图图所示9.C当冰箱门打开时,开关闭合使冰箱内的照明灯点亮,灯泡与电源接通.关门时,弹簧受压,此时灯泡不亮;开门时,弹簧恢复原状,开关与灯泡所在电路接通,灯泡亮.能表示冰箱门打开状态的是A、C,B、D表示冰箱门处于闭合状态,不符合题意;A中的灯泡没有与电源接通,所以灯不亮,故A不符合题意,C中开关闭合,灯泡所在电路接通,因此符合题意.。
13.1 初识家用电器和电路 课件 苏科版物理九年级上册
21
感悟新知 例3 [盐城模拟] 如图6所示的电路处于_短__路__(填“通
路”“断路”或“短路”)状态，会造成_电__源__(填“电 源”或“灯泡”)损坏，要使其成为正确的电路，只 需要拆掉图中标注 的___②____号导线.
感悟新知
24
感悟新知 家庭小实验：如图7 所示，在手电筒的两节干电池之 间放一张小纸片．按下开关按钮，观察小灯泡是否发光？
25
感悟新知
深度思考 两节电池间放一张纸片，小灯泡为什么不能 发光？ 深度理解
在两节电池间放一张纸片，导致两节电池之间断路， 即手电筒的电路是断路，所以小灯泡不能发光.
26
知识点 3 电路图
注意电路图中各元件符号的 顺序要与实际电路一致。
33
感悟新知 4. [中考·新疆] 根据如图11 所示电路，请用笔画线表示导
线连接相应的实物电路.
34
解：如图所示．
感悟新知
35
结构导图
电源 用电器
开关 导线
课堂小结
电路 电路图
通路 断路 短路
36
15
感悟新知 深度思考 (1)连接电路过程中，为什么要断开开关？ 深度理解
连接电路过程中，若开关未断开，可能会因连接不当 而损坏电路元件. (2)用导线把电池的两极直接相连有什么危害？
用导线把电池的两极直接相连，电池会因发热而损坏.
16
2. 通路、断路和短路
通路
处处连通的 电路
断路
某处断开的 电路
28
感悟新知
3. 画电路图的要点 (1)连线时应横平竖直，呈方形； (2)各元件符号不要画在拐角处； (3)线路要连接到位，中间不能有断点； (4)电路图中各元件符号的位置必须和实物电路的位置一致.
苏科版物理九年级上册第十三章第一节《初识家用电器和电路》教学设计及教案
第2节电流和电路实验开始认识电路吧。
新课一、电路的基本组成：实验一：1．依据你的生活经验，如何使一盏小灯泡发光？2．如何控制灯泡的亮与灭？3．请同学将这个电路连接好。
4．教师操作，请同学们观察小灯泡的工作状态。
将小灯泡与电池用导线连接。
用一个开关来控制。
学生连接并操作。
由生活走进物理，依据学生已有的生活经验，总结出电路的基本组成。
为后面学习电路的状态做铺垫。
实验二：如何使电动机转动？如何控制它的工作状态？物理上，我们把电池这类提供电能的装置叫电源；消耗电能的装置叫用电器。
小结：由前面的实验，同学们总结一下，一个最简单的电路，由哪几部分组成？介绍：生活中的电源种类很多，如各种于电池、蓄电池、发电机、学生电源等。
学生列举生活中的用电器。
电源、用电器、开关、导线。
电源：提供电能；用电器：消耗电能；导线：输送电能；开关：控制电路。
开扩学生的视野，物理知识二、元件符号与电路图我们在研究电路时，通常用符号表示电路中的各个元件和它们之间的连接关系。
如：1．用元件符号表示电路连接的图，叫电路图。
2．介绍常用元件的符号：电池、开关、灯泡、电动机、电铃、交叉相连导线、交叉不相连导线。
3．练习：请画出如下实物的电路图开关断开时，电路处于断开状态，用电器不能工作；开关闭合时，电路处处连通，用电器工作。
学生练习画法。
介绍元件符号和电路图的画法。
画图技能训练。
为下一环节铺垫。
三、电路的状态1．通路：用电器工作。
2．断路：用电器不能工作。
介绍两种断路故障：（1）接触不良；（2）导线断开。
3．电源短路：会产生什么后果？实验三：干电池短路，温度升高。
画出相应的电路图。
画出相应的电路图。
学生观察。
介绍电路状态的同时，练习将实物图变成电路图。
正确认识断路状态。
使学生认识电源短路的危害。
实验四：（1）开关闭合，灯工作吗？（2）出现了什么问题？（3）如何正确连接电路？（1）不工作。
（2）电源短路。
（3）去掉“短路”导线。
学会识别电源短路，加深对电源短路的认识。
初识家用电器和电路
“断路”又称为“开路”
灯丝断开
认识电路的短路情形
危害:会烧坏电源和导线!
这是短路吗？
这是短路吗？
电流 电灯 开关 短路
思维拓展
如图所示的电路中，若闭合开关，将会出现什么现象？ L1 L2
连接电路时的注意点：
1.在连接电路的过程中，开关必须处于断开状态。
2.连接电池盒两极的导线不允许以任何方式直接相连，以免造成电源短路，损坏电源。
六、电路图：
1、定义：用电路元件符号表示电路元件实物连接的图。 2、常见电路号分别表示的元件名称是： A._________；B.________；C._________；D._____________；E._________；F._________。
添加标题
添加标题
顺时针
添加标题
贰
壹
叁
它们又是 什么元件？
四、开关
作用：控制用电器是否工作的元件。
01
状态：断开（打开）与闭合（合上）。
02
注意：⑴.连接电路时，开关必须处于断开状态；
03
. 开关必须与被控制的用电器串联。
04
学生活动
观察手电筒
学生观察：
.按下开关按钮，你观察到了什么？ .电池是如何安装的？后盖与电池是怎样连接的？了解开关的作用。 .灯泡是如何连接的？
01
02
03
04
”
有电源
通路 电路中存在持续电流的条件是：⑴___________； ___________。
如图所示，有一个小电动机模型和一电灯组成的电路，当开关S闭合后，则 ( ) 电动机转动，灯不亮 电动机转动，灯也亮 电动机不转动，灯亮 电动机不转，灯也不亮
13.1初识家用电器和电路(第2课时)
实 物 图
S
L
• 2.导线横平竖直，整个电路图大致成矩形；
S L
• 3、元件分布均匀、大小合适，拐角处一般不画元件；
L SL
S
S R
R S
观察手电筒
• 仔细观察教材P63-图13—3，明确电流如何从正极到 负极的？并画出它的电路图？
三、练习电路的画法
两种类型
实物图→电路图 电路图→实物图
13.1初识家用电器和电路
第2课时 电路符号与电路图
一、电路元件的符号
• 用符号表示电路实物连接的图，叫做电路图。 首先学会电路元件符号的画法。
电池
＋
—
—
＋—
＋
—
＋
开关
S S
灯泡
L L
电阻
R
R
S
R
滑动变阻器
S R
R R
R
电铃
电流表
A
电压表
V
电动机
M
T形相连导线
交叉相连导线
二、电路图的画法
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铁佛中学活页教案
授课教师李中权授课日期
课型新授课班级三（4）、（5）、（6）课题第一节初识家用电器和电路（第2课时）
教学目标知识技能:
1、进一步深化连接电路的一些基本注意事项。
2、通过实验，认识电路，知道电路的通路、开路和短路状态，了解电源短路的危害。
3、熟悉常用的电路元件及其符号，会用这些符号画出最简单的电路图，了解画电路图的意义。
过程与方法:
1、通过教师演示实验，会初步识别通路、开路和短路等电路状态。
2、会利用元件符号按规范画出电路图，了解物理的研究方法：作图法。
情感态度价值观:
1、进一步培养学生学习物理的兴趣和愿望，培养学生良好的学习习惯。
2、带领学生体会物理现象和知识本身具有深刻的美学特征——简洁、美观。
3、通过认识家用电器和阅读“生活、物理、社会”，认识科学技术对社会发展和人类生活的影响。
教学重点1、电路的组成及电路中各元件的作用、电路的三种状态：通路、开路和短路的特点。
2、通过画出电路图，培养学生良好的作图习惯。
教学难点1、电源短路的危害。
2、按要求画电路图。
集体备课个人修改教学过程
一、创设情景、导新课
课堂复习引入
复习演示：怎样使一个小灯泡亮起来？
引导学生回答在实验操作时的注意事项：
（1)开关在连接时必须断开。
（2)导线连接电路元件时，将导线两端连接在接线柱上，并顺时针旋紧，不允许
用导线把电池的两端直接连接起来。
复习提问：
什么叫电路？电路的基本组成有哪些部分？各部分的作用是什么？
①电路：用导线把电源、用电器、开关等元件组成的电流路径叫电路
②电路的组成部分：电源、用电器、开关和导线
③各部分元件在电路中的作用
电源——维持电路中有持续的电流，为电路提供电能。
导线——连接各电路元件的导体，是电流的通道。
用电器——利用电流来工作的设备，消耗电源提供的电能。
开关——控制电路通、断，或控制电能的传送。
二、预习设计、成果展示
三、小组合作、师生探究
电路的三种状态：通路、开路和短路
教师重复演示上述实验：观察当开关闭合，打开或直接把电源的正负极用导线连接起来所发生的现象。
学生观察现象并思考有关问题后归纳：
通路——处处连通的电路
开路——因某一处断开而使电路中没有电流的电路
短路——直接用导线将电源正、负极相连的电路。
短路是非常危险的，可能把电源烧坏。
电路图
1、在设计、安装、修理各种实际电路的时候，常常画出表示电路连接情况的图（出示电路中常见元件示教板），而画实物图是很麻烦的为了简便，用国家统—规定的符号来代表电路中的各元件，出示画有电路元件的实物图和符号的投影片，并对元件符号的画法做一说明
2、电路图
用规定电路元件符号表示电路元件实物连接的图叫电路图
3、①示范画出4－6的电路图
②变换元件的位置，画出电路图
4、电路图的优点：简单，方便，电路连接情况容易辨认
画电路图的要求：元件位置安排要适当，分布要均匀，元件不要画在拐角处；整个电路图最好呈长方形，有棱有角，导线横平竖直。
阅读课本第62页“生活、物理、社会”
介绍：集成电路及其在现代生活中的大量应用。
点评：让学生了解目前电学的发展的应用。
四、归纳总结、巩固提高
五、当堂检测、及时反馈
六、教后反思、自我提高。
