三极管工作原理介绍

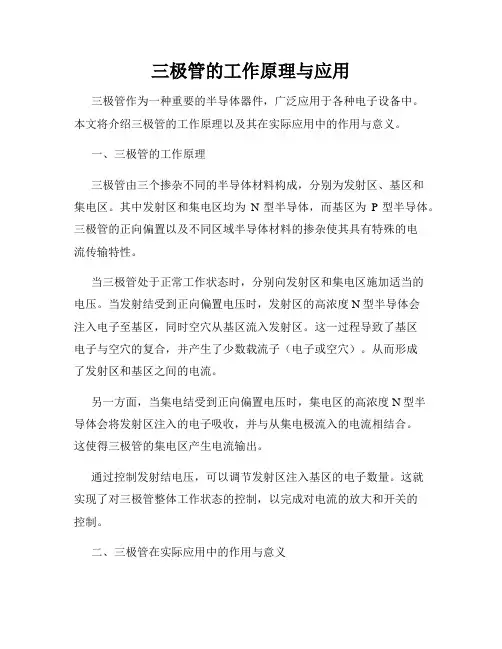

三极管的工作原理与应用
三极管的工作原理与应用三极管作为一种重要的半导体器件，广泛应用于各种电子设备中。
本文将介绍三极管的工作原理以及其在实际应用中的作用与意义。
一、三极管的工作原理三极管由三个掺杂不同的半导体材料构成，分别为发射区、基区和集电区。
其中发射区和集电区均为N型半导体，而基区为P型半导体。
三极管的正向偏置以及不同区域半导体材料的掺杂使其具有特殊的电流传输特性。
当三极管处于正常工作状态时，分别向发射区和集电区施加适当的电压。
当发射结受到正向偏置电压时，发射区的高浓度N型半导体会注入电子至基区，同时空穴从基区流入发射区。
这一过程导致了基区电子与空穴的复合，并产生了少数载流子（电子或空穴）。
从而形成了发射区和基区之间的电流。
另一方面，当集电结受到正向偏置电压时，集电区的高浓度N型半导体会将发射区注入的电子吸收，并与从集电极流入的电流相结合。
这使得三极管的集电区产生电流输出。
通过控制发射结电压，可以调节发射区注入基区的电子数量。
这就实现了对三极管整体工作状态的控制，以完成对电流的放大和开关的控制。
二、三极管在实际应用中的作用与意义1. 放大作用：由于三极管的工作原理，它能够将输入信号的微弱变化放大为较大的输出信号。
因此，在放大电路中，三极管常常被用作信号放大器。
它可以将各种类型的信号（如音频、视频等）放大到适应于其他设备的水平，以保证清晰的信息传输。
2. 开关作用：三极管能够根据输入信号的变化，在不同状态下控制电流的通断。
这使得三极管在数字电路中具有重要的应用，如逻辑门电路、计数器等。
3. 波形整形作用：由于三极管的非线性特性，它可以将输入信号的波形进行整形处理。
通过适当的偏置和连接方式，将输入信号转换为所需的输出波形，以满足特定应用的要求。
4. 温度传感与控制：由于三极管具有温度依赖的特性，它可以用作温度传感器。
通过测量三极管的电压或电流变化，可以准确地反映环境温度的变化。
5. 时钟产生与频率控制：三极管的工作原理使其能够以高频率开关，推动振荡电路的稳定工作。

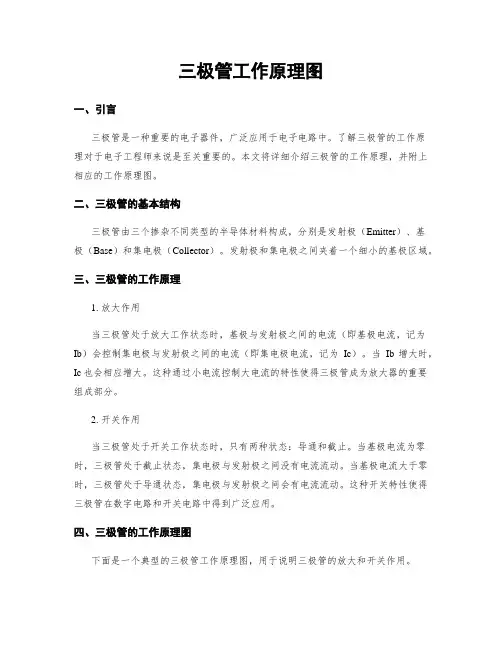

三极管工作原理图
三极管工作原理图一、引言三极管是一种重要的电子器件，广泛应用于电子电路中。
了解三极管的工作原理对于电子工程师来说是至关重要的。
本文将详细介绍三极管的工作原理，并附上相应的工作原理图。
二、三极管的基本结构三极管由三个掺杂不同类型的半导体材料构成，分别是发射极（Emitter）、基极（Base）和集电极（Collector）。
发射极和集电极之间夹着一个细小的基极区域。
三、三极管的工作原理1. 放大作用当三极管处于放大工作状态时，基极与发射极之间的电流（即基极电流，记为Ib）会控制集电极与发射极之间的电流（即集电极电流，记为Ic）。
当Ib增大时，Ic也会相应增大。
这种通过小电流控制大电流的特性使得三极管成为放大器的重要组成部分。
2. 开关作用当三极管处于开关工作状态时，只有两种状态：导通和截止。
当基极电流为零时，三极管处于截止状态，集电极与发射极之间没有电流流动。
当基极电流大于零时，三极管处于导通状态，集电极与发射极之间会有电流流动。
这种开关特性使得三极管在数字电路和开关电路中得到广泛应用。
四、三极管的工作原理图下面是一个典型的三极管工作原理图，用于说明三极管的放大和开关作用。
(图1: 三极管工作原理图)在图1中，我们可以看到三极管的发射极连接到地，基极通过一个电阻连接到输入信号源，集电极则通过负载电阻连接到电源。
这是一个典型的NPN型三极管的工作原理图。
五、三极管工作原理的实际应用1. 放大器三极管的放大作用使得它在音频放大器、射频放大器等电子设备中得到广泛应用。
通过合理设计电路，可以实现信号的放大和增强。
2. 开关电路三极管的开关特性使得它在数字电路和开关电路中得到广泛应用。
例如，在计算机内部，三极管被用于控制信号的传输和处理。
3. 振荡器三极管还可以作为振荡器的关键元件。
通过合适的电路设计，可以使三极管在特定频率下产生稳定的振荡信号，用于无线通信等领域。
六、总结三极管是一种重要的电子器件，具有放大和开关作用。

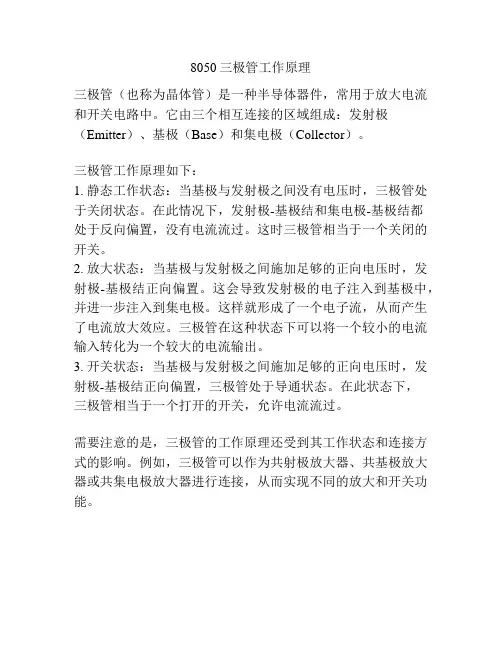

8050三极管工作原理
8050三极管工作原理
三极管（也称为晶体管）是一种半导体器件，常用于放大电流和开关电路中。
它由三个相互连接的区域组成：发射极（Emitter）、基极（Base）和集电极（Collector）。
三极管工作原理如下：
1. 静态工作状态：当基极与发射极之间没有电压时，三极管处于关闭状态。
在此情况下，发射极-基极结和集电极-基极结都
处于反向偏置，没有电流流过。
这时三极管相当于一个关闭的开关。
2. 放大状态：当基极与发射极之间施加足够的正向电压时，发射极-基极结正向偏置。
这会导致发射极的电子注入到基极中，并进一步注入到集电极。
这样就形成了一个电子流，从而产生了电流放大效应。
三极管在这种状态下可以将一个较小的电流输入转化为一个较大的电流输出。
3. 开关状态：当基极与发射极之间施加足够的正向电压时，发射极-基极结正向偏置，三极管处于导通状态。
在此状态下，
三极管相当于一个打开的开关，允许电流流过。
需要注意的是，三极管的工作原理还受到其工作状态和连接方式的影响。
例如，三极管可以作为共射极放大器、共基极放大器或共集电极放大器进行连接，从而实现不同的放大和开关功能。
三级管电路工作原理及详解
三级管电路工作原理及详解一、引言三极管是一种常用的半导体器件，广泛应用于各种电路中。
它具有放大信号、开关控制和稳压等特性，是现代电子设备中不可或缺的元件之一。
本文将深入探讨三极管电路的工作原理和详解，以帮助读者更好地理解和应用三极管。
二、三极管基本概述三极管是由三个不同掺杂的半导体材料组成，常用的有NPN型和PNP型两种。
其中，NPN型三极管中央是N型半导体，两侧是P型半导体；PNP型三极管中央是P型半导体，两侧是N型半导体。
三极管的结构决定了它具有双向导通的特点。
三、三极管的工作原理3.1 NPN型三极管工作原理1.充电过程：–基极与发射极之间施加正向电压。
–发射极和基极之间形成正向偏压。
–发射极注入少量电子到基区。
2.放电过程：–基极电压接近零。
–发射区的少数载流子都陷于基区。
–收集区电流几乎是零。
3.放大过程：–基极电压逆向偏置。
–发射极和基极之间形成反向偏压。
–基极电流引起发射极电流的增加，形成放大效应。
3.2 PNP型三极管工作原理1.充电过程：–基极与发射极之间施加负向电压。
–发射极和基极之间形成负向偏压。
–发射极抽取少量电子从基区。
2.放电过程：–基极电压接近零。
–发射区的少数载流子都陷于基区。
–收集区电流几乎是零。
3.放大过程：–基极电压逆向偏置。
–发射极与基极之间形成反向偏压。
–基极电流引起发射极电流的减小，形成放大效应。
四、三极管的应用三极管由于其特性，在电子电路中有广泛的应用。
以下是几个常见的应用场景： 1. 放大器：使用三极管可以放大微弱的信号，使之变得可用于其他电路。
2. 开关控制：三极管可以作为开关，控制电路的通断。
3. 稳压器：利用三极管的特性，可以设计稳压电路，保持输出电压的稳定性。
4. 正弦波发生器：三极管可以用于正弦波发生器的设计，产生各种频率的信号。
五、三极管的优缺点5.1 优点•体积小、重量轻，便于集成和组装。
•功耗低，效率高。
•放大范围宽，稳定性好。

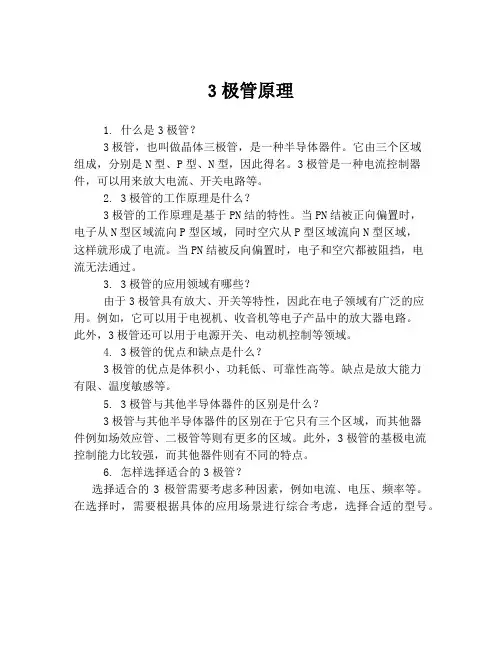

3极管原理
3极管原理
1. 什么是3极管？
3极管，也叫做晶体三极管，是一种半导体器件。
它由三个区域
组成，分别是N型、P型、N型，因此得名。
3极管是一种电流控制器件，可以用来放大电流、开关电路等。
2. 3极管的工作原理是什么？
3极管的工作原理是基于PN结的特性。
当PN结被正向偏置时，
电子从N型区域流向P型区域，同时空穴从P型区域流向N型区域，
这样就形成了电流。
当PN结被反向偏置时，电子和空穴都被阻挡，电
流无法通过。
3. 3极管的应用领域有哪些？
由于3极管具有放大、开关等特性，因此在电子领域有广泛的应用。
例如，它可以用于电视机、收音机等电子产品中的放大器电路。
此外，3极管还可以用于电源开关、电动机控制等领域。
4. 3极管的优点和缺点是什么？
3极管的优点是体积小、功耗低、可靠性高等。
缺点是放大能力
有限、温度敏感等。
5. 3极管与其他半导体器件的区别是什么？
3极管与其他半导体器件的区别在于它只有三个区域，而其他器
件例如场效应管、二极管等则有更多的区域。
此外，3极管的基极电流控制能力比较强，而其他器件则有不同的特点。
6. 怎样选择适合的3极管？
选择适合的3极管需要考虑多种因素，例如电流、电压、频率等。
在选择时，需要根据具体的应用场景进行综合考虑，选择合适的型号。
三极管的工作原理
三极管的工作原理一、引言三极管是一种重要的半导体器件，广泛应用于电子电路中。
了解三极管的工作原理对于理解和设计电子电路至关重要。
本文将详细介绍三极管的工作原理，包括结构、工作模式和特性。
二、结构三极管由三个不同掺杂的半导体材料组成，通常是两个P型半导体夹着一个N 型半导体。
这种结构称为PNP型三极管。
另外还有一种结构是两个N型半导体夹着一个P型半导体，称为NPN型三极管。
三极管的结构决定了它的工作原理和特性。
三、工作模式1. 放大模式当三极管的基极和发射极之间的电压为正向偏置时，NPN型三极管的发射结处于正向偏置状态，P型基极吸引大量的电子从发射极注入基极。
这些电子经过基极和集电极之间的空间，进入集电极。
因此，小电流的输入信号可以控制大电流的输出信号，实现电流放大的功能。
2. 截止模式当三极管的基极和发射极之间的电压为反向偏置时，NPN型三极管的发射结处于反向偏置状态，此时几乎没有电子从发射极注入基极。
因此，三极管的集电极电流非常小，接近于零。
这种模式下，三极管处于截止状态，不起放大作用。
3. 饱和模式当三极管的基极和发射极之间的电压为正向偏置时，但电压不足以使发射结正向偏置，NPN型三极管的发射结处于反向偏置状态。
此时，虽然电子注入基极的数量较少，但仍然有一部分电子通过基极和集电极之间的空间，进入集电极。
因此，三极管的集电极电流较大，接近于最大值。
这种模式下，三极管处于饱和状态。
四、特性1. 放大增益三极管的放大增益是指输出信号电流与输入信号电流之间的比值。
放大增益决定了三极管的放大能力。
根据三极管的工作原理，放大增益可以通过控制输入信号电流和电压来调节。
2. 饱和电压饱和电压是指三极管的基极和发射极之间的电压，当电压超过饱和电压时，三极管进入饱和模式。
饱和电压是三极管的一个重要参数，也是设计电子电路时需要考虑的因素之一。
3. 截止电流截止电流是指当三极管处于截止模式时，通过集电极的电流。
截止电流是三极管的另一个重要参数，也会影响电子电路的设计。
三极管的工作原理
三极管的工作原理
三极管是一种常用的电子器件，其工作原理是基于PN结的导电特性。
它由三个控制端分别为基极（B）、发射极（E）和集电极（C）构成。
当三极管的基极与发射极之间施加一个正向电压时，即基极的电势高于发射极，此时PN结会被正向偏置。
由于PN结的导电特性，电子会从N区域注入到P区域，并与P区域中的空穴重新组合。
在基极注入的电子数量足够多时，P区域会形成一个“电子云”，这就是基区。
基区的电荷状态会对P区和N
区的导电特性产生影响。
当外部施加的电压继续增大，足够大以让基极与发射极之间的电压达到饱和值时，三极管就进入了饱和区。
在饱和区，电流可以从集电极流向发射极，这时三极管的电流放大特性可以得到利用。
当外部电压减小时，三极管将退出饱和区。
另一种情况是，当基极与发射极之间施加一个反向电压时，即基极的电势低于发射极，此时PN结会被反向偏置。
在这种情况下，三极管处于截止区，几乎没有电流通过。
总之，通过控制三极管的基极电压，可以实现对集电极和发射极之间电流的控制和调节。
这使得三极管成为了很多电子电路中非常重要的元件之一。
三极管的工作原理
三极管的工作原理一、引言三极管是一种重要的电子器件，广泛应用于各种电子设备中。
了解三极管的工作原理对于理解电子电路的基本原理和设计电路具有重要意义。
本文将详细介绍三极管的工作原理。
二、三极管的结构三极管是一种由半导体材料构成的三层结构器件。
它由基区、发射区和集电区组成。
基区位于发射区和集电区之间，发射区与基区相邻，集电区位于发射区的另一侧。
三、三极管的工作原理三极管是一种受控器件，其工作原理基于PN结的导电特性。
当三极管的基极与发射极之间施加正向电压时，基极与发射极之间的PN结处于导通状态，电流可以流过三极管。
当基极电压为零或者负向电压时，PN结处于截止状态，电流无法流过三极管。
四、三极管的工作模式根据三极管的工作状态，可以将其分为三种工作模式：放大模式、截止模式和饱和模式。
1. 放大模式在放大模式下，三极管的基极电压为正向偏置，发射极电流较小。
此时，三极管的集电极电流可以被控制，并且放大基极电流的几倍。
这种模式下，三极管可以作为放大器使用。
2. 截止模式在截止模式下，三极管的基极电压为零或者负向电压，PN结处于截止状态。
此时，三极管的集电极电流非常小，接近于零。
这种模式下，三极管不会起到放大作用。
3. 饱和模式在饱和模式下，三极管的基极电压为正向偏置，发射极电流较大。
此时，三极管的集电极电流也较大，接近于最大值。
这种模式下，三极管可以作为开关使用。
五、三极管的应用三极管由于其可靠性和多功能性，在各种电子设备中得到广泛应用。
以下是三极管的一些常见应用：1. 放大器三极管可以作为放大器使用，将弱信号放大为较大的信号。
这在无线电、音频设备和通信系统中非往往见。
2. 开关三极管可以作为开关使用，将输入信号的高低电平转换为输出信号的开关状态。
这在数字电路和计算机中时常使用。
3. 振荡器三极管可以用于构建振荡电路，产生稳定的频率信号。
这在射频电路和时钟电路中很常见。
4. 电源稳压三极管可以用于构建稳压电路，保持电源输出的稳定性。
三极管的工作原理
三极管的工作原理一、引言三极管是一种常用的电子元件，广泛应用于各种电子设备中。
了解三极管的工作原理对于电子工程师和爱好者来说是非常重要的。
本文将详细介绍三极管的工作原理，包括结构、工作模式和特性等方面的内容。
二、结构三极管是由两个PN结组成的半导体器件。
它通常由一个n型区域（发射极）、一个p型区域（基极）和一个n型区域（集电极）组成。
这三个区域分别连接到外部电路中，形成三个引脚。
三、工作模式三极管有三种主要的工作模式：放大模式、截止模式和饱和模式。
1. 放大模式在放大模式下，三极管的基极电流（IB）控制着集电极电流（IC）的放大。
当正向偏置电压施加在基极和发射极之间时，基极电流流过基极-发射极结，进而控制集电极电流。
这种模式下，三极管可以放大输入信号。
2. 截止模式在截止模式下，三极管的基极电流非常小，无法控制集电极电流。
当反向偏置电压施加在基极和发射极之间时，基极-发射极结会被反向击穿，电流无法通过三极管。
这种模式下，三极管不起放大作用。
3. 饱和模式在饱和模式下，三极管的基极电流足够大，可以彻底控制集电极电流。
当正向偏置电压施加在基极和发射极之间时，基极电流会导致集电极电流的增加。
这种模式下，三极管也可以放大输入信号。
四、特性三极管有许多重要的特性，包括放大倍数、输入电阻和输出电阻等。
1. 放大倍数放大倍数（β）是指集电极电流（IC）与基极电流（IB）之间的比值。
放大倍数越大，三极管的放大效果越好。
不同类型的三极管有不同的放大倍数范围，普通在几十到几百之间。
2. 输入电阻输入电阻（RB）是指三极管对输入信号的电阻。
输入电阻越大，输入信号的损失越小。
普通来说，三极管的输入电阻较高，可以有效地接收输入信号。
3. 输出电阻输出电阻（RC）是指三极管对输出信号的电阻。
输出电阻越小，输出信号的损失越小。
普通来说，三极管的输出电阻较低，可以有效地输出放大后的信号。
五、应用三极管广泛应用于各种电子设备中，如放大器、开关、振荡器等。
三极管原理全总结
1、三极管的正偏与反偏：给PN结加的电压和PN结的允许电流方向一致的叫正偏，否则就是反偏。
即当P区（阳极）电位高于N区电位时就是正偏，反之就是反偏。
例如NPN型三极管，位于放大区时，Uc>Ub集电极反偏，Ub>Ue发射极正偏。
总之，当p型半导体一边接正极、n型半导体一边接负极时，则为正偏，反之为反偏。
NPN和PNP主要是电流方向和电压正负不同。
NPN是用B—E的电流（IB）控制C—E的电流（IC），E极电位最低，且正常放大时通常C极电位最高，即VC>VB>VE。
PNP是用E—B的电流（IB）控制E—C的电流（IC），E极电位最高，且正常放大时通常C极电位最低，即VC<VB<VE。
2、三极管的三种工作状态：放大、饱和、截止（1）放大区：发射结正偏，集电结反偏。
对于NPN管来说，发射极正偏即基极电压Ub>发射极电压Ue，集电结反偏就是集电极电压Uc>基极电压Ub。
放大条件：NPN管：Uc>Ub>Ue；PNP管：Ue>Ub>Uc。
（2）饱和区：发射结正偏、集电结正偏--BE、CE两PN结均正偏。
即饱和导通条件：NPN管：Ub>Ue,Ub>Uc，PNP型管：Ue>Ub,Uc>Ub。
饱合状态的特征是：三极管的电流Ib、Ic 都很大，但管压降Uce 却很小，Uce≈0。
这时三极管的c、e 极相当于短路，可看成是一个开关的闭合。
饱和压降，一般在估算小功率管时，对硅管可取，对锗管取。
此时的，iC几乎仅决定于Ib，而与Uce无关，表现出Ib对Ic的控制作用。
（3）截止区：发射结反偏，集电结反偏。
由于两个PN 结都反偏，使三极管的电流很小，Ib≈0，Ic≈0，而管压降Uce 却很大。
这时的三极管c、e 极相当于开路。
可以看成是一个开关的断开。
3、三极管三种工作区的电压测量如何判断电路中的一个NPN硅晶体管处于饱和,放大,截止状态？用电压表测基极与射极间的电压Ube。
三极管 原理
三极管原理三极管原理是现代电子技术中的基础原理之一。
它的作用是当成小信号放大器和开关使用。
要想深入理解三极管原理，需要以下几个步骤：1、三极管结构三极管是由三个掺杂不同材料的层叠薄膜组成，分别是N型、P型和N 型。
其中两层是P型掺杂的，中间一层是N型掺杂的，因此它的共有三个电极，分别是发射极(Emitter)、基极(Base)和集电极(Collector)。
发射极和基极之间是P型区域，集电极和基极之间是N型区域，同时发射极和集电极也是N型区域。
三极管通常呈现出小玻璃管的形状，其外形和尺寸因厂家和型号不同而有所差异。
2、三极管工作原理三极管的工作原理是基于PN结的导电特性。
在正常情况下，发射极与集电极之间呈现出一个反向偏置电压，使得基极与发射极之间变得导电。
此时，基极接入一个输入信号后，会在它与发射极之间生成一个小电流。
当这个电流超过一定的阈值时，将会产生一个另一种类型的电流，即增益电流。
因此，当通过基极输入一个小信号时，这个增益将会被放大，并通过集电极输出到电路中，实现信号放大。
3、三极管的工作模式三极管在电路中有两种工作模式，分别是放大模式和截止模式。
在放大模式下，电路中有一个小的输入信号，通过基极输送进去，发射极从而产生更大的信号来放大，最后输出到集电极。
在截止模式下，三极管中输入电流的大小非常小，因此无法激励发射极，从而输出信号的大小也很小。
4、应用范围三极管的应用范围非常广泛，可以用于电源电路、调制电路、放大电路、开关电路等。
其中最常见的就是它被用作小信号放大器，能够将一个较小的信号变成一个较大的信号。
同时三极管的开关功能也被广泛应用于各种电子设备和器件中。
总的来说，三极管的原理虽然简单，但是它在现实生活中的应用非常广泛。
通过深入理解它的工作原理和结构特点，我们能够更好地了解它在电路中的作用和应用，为我们研究和设计各种电子器件提供重要的支持。
三极管的工作原理与应用
三极管的工作原理与应用引言概述：三极管是一种半导体器件，广泛应用于电子电路中。
它通过控制电流的流动来实现信号放大、开关控制等功能。
本文将详细介绍三极管的工作原理及其在电子领域的应用。
一、三极管的基本结构1.1 集电极：三极管中的第一极，用于接收输入信号。
1.2 基极：三极管中的第二极，用于控制电流的流动。
1.3 发射极：三极管中的第三极，用于输出信号。
二、三极管的工作原理2.1 饱和区：当基极电压大于发射极电压时，三极管处于饱和状态，电流较大。
2.2 截止区：当基极电压小于发射极电压时，三极管处于截止状态，电流很小。
2.3 放大作用：通过控制基极电压，可以实现对输出电流的放大。
三、三极管的应用3.1 放大器：三极管可以作为放大器，将输入信号放大到所需的电压。
3.2 开关控制：三极管可以作为开关，控制电路的通断。
3.3 振荡器：三极管可以作为振荡器，产生特定频率的信号。
四、三极管的优势4.1 小体积：三极管体积小，适合集成在电路板上。
4.2 高可靠性：三极管寿命长，稳定性高。
4.3 低功耗：三极管在工作时消耗的能量较少。
五、三极管的发展趋势5.1 高频率应用：随着通信技术的发展，对高频率性能要求越来越高。
5.2 低功耗设计：随着节能环保意识的提升，对电子器件的功耗要求也在增加。
5.3 集成化发展：未来三极管可能会更加集成化，以适应电子产品的小型化趋势。
结语：通过本文的介绍，读者可以更加深入了解三极管的工作原理及其在电子领域的应用。
三极管作为一种重要的电子器件，将继续在各种领域发挥重要作用，并不断迎合市场需求的发展趋势。
三极管的工作原理与应用
三极管的工作原理与应用三极管是一种半导体器件，由三个区域组成，分别是发射区、基区和集电区。
它具有放大作用，可以将输入的弱信号，放大成较大的输出信号。
以下是关于三极管的工作原理与应用的详细介绍。
一、三极管的工作原理：1.PN结结构：三极管是由两个PN结组成的，其中中间的P型或N型区域称为基区，两侧的P型或N型区域称为发射区和集电区。
发射区和基区之间的结为发射结，集电区和基区之间的结为集电结。
2.偏置：三极管需要通过外部电源进行偏置，使正向偏置电流流过发射结，反向偏置电流流过集电结。
这样就形成了发射结正向偏置，集电结反向偏置的工作状态。
3.输入信号：当在基区施加输入信号时，会改变发射结的偏置电压，导致发射电流的变化。
这个变化的发射电流就代表了输入信号的变化。
4.放大作用：输入信号的微小变化会引起发射电流的变化；而发射电流的变化的倍数会通过集电电流的变化来体现。
这就实现了信号的放大效果。
二、三极管的应用：1.异常放大器：三极管可以将输入信号放大，广泛应用于音频、射频等信号的处理。
例如，在音响系统中，三极管可以将弱音频信号放大为大音量的声音。
2.开关控制：三极管在开关电路中具有重要作用。
当基极电流为零时，三极管截止，开关处于关闭状态；当基极电流为正时，三极管导通，开关处于打开状态。
这种开关控制使得三极管在电子设备中被广泛应用。
3.震荡器：三极管可以与其他元件组成震荡电路，用于产生连续振荡的信号。
例如，在收音机中，三极管可以与电感、电容等元件组成谐振电路，产生无线电信号。
4.反向保护：三极管可以用作反向保护电路，用于保护后级电路遭受高电压冲击。
当电压超过设定值时，三极管会导通，将多余电压引流到地，起到保护作用。
5.温度传感器：利用三极管的基区-发射区电流与温度之间的关系，可以设计出温度传感器。
当温度变化时，基区与发射区之间的电流也会发生变化，从而通过测量电流的变化来确定温度的变化。
三、三极管的特性：1.放大系数：三极管的放大系数是指集电电流变化与基极电流变化之间的比率。
三极管的工作原理
三极管的工作原理一、引言三极管是一种重要的半导体器件，广泛应用于电子电路中。
本文将详细介绍三极管的工作原理，包括结构、特性以及工作模式等方面的内容。
二、结构三极管由三个掺杂不同材料的半导体层组成，分别为发射极（Emitter）、基极（Base）和集电极（Collector）。
发射极与基极之间形成PN结，基极与集电极之间也形成PN结。
发射极和集电极之间的结被称为正向偏置，而基极和发射极之间的结被称为反向偏置。
三、工作原理1. 放大作用当三极管处于正向偏置状态时，发射极和基极之间形成为了一个二极管，称为发射结二极管。
此时，发射结二极管处于正向导通状态，电流从发射极流向基极。
同时，基极和集电极之间的结处于反向截止状态，集电极电流较小。
2. 放大倍数三极管的放大倍数是指集电极电流变化与基极电流变化之间的比值。
当基极电流变化时，由于三极管的放大作用，集电极电流也相应变化，且变化倍数较大。
因此，三极管可以作为放大器使用。
3. 工作模式三极管有三种工作模式，分别为放大模式、截止模式和饱和模式。
- 放大模式：当基极电流较小时，三极管工作在放大模式。
此时，发射极和基极之间的二极管处于正向导通状态，集电极电流较大。
- 截止模式：当基极电流为零时，三极管工作在截止模式。
此时，发射极和基极之间的二极管处于反向截止状态，集电极电流为零。
- 饱和模式：当基极电流较大时，三极管工作在饱和模式。
此时，发射极和基极之间的二极管处于正向导通状态，集电极电流较小。
四、特性1. 输入特性三极管的输入特性是指基极电流和发射极-基极电压之间的关系。
通常，输入特性曲线呈现出非线性的特点，即基极电流随着发射极-基极电压的增加而迅速增加。
2. 输出特性三极管的输出特性是指集电极电流和集电极-发射极电压之间的关系。
输出特性曲线呈现出非线性的特点，即集电极电流随着集电极-发射极电压的增加而迅速增加。
3. 饱和电压饱和电压是指三极管在饱和模式下的集电极-发射极电压。
三极管工作原理及详解
三极管工作原理及详解三极管是一种电子元器件，也被称为晶体管，是现代电子技术中广泛应用的一种重要器件。
它是由半导体材料制成的，通常由一个n-型材料和两个p-型材料组成，形成了一个n-p-n结构。
三极管的基本结构由一个基极（B，用于控制电流流动）、一个发射极（E，用于输入电流）和一个集电极（C，用于输出电流）组成。
其工作原理可分为以下几个方面进行详解：1.PN结反偏扩散：当三极管的发射结（BE结）处于反偏状态时，即使输入电压很小，也会有导电电子和空穴被扩散进入发射结。
这会导致发射结区域的电荷强度减小，使其变得非常薄。
基极结（BC结）也被反偏，因此极少有电子和空穴从基极端扩散进入。
2.动态增益：由于发射结非常薄，即使很小的输入电流（基电流）也能穿过发射结流入发射区。
这些电流在发射结区域中的散射使得电流进一步扩大，从而形成了由基电流控制的大电流放大器。
3.输出由输入控制：三极管的工作特点是，当输入信号施加在基极上时，这将导致在发射结和基结之间发生器件动作，如三极管的增益。
因此，输入电流的小变化就会导致输出电流的相应变化。
4.级联放大：三极管的输出可以直接连接到下一个三极管的输入，以实现级联放大，从而进一步增大信号的幅度。
这是因为三极管具有很高的放大倍数，通常在100以上。
5.工作模式：三极管的工作可以分为三种模式：放大模式、截止模式和饱和模式。
放大模式是三极管最常见的工作模式，此时三极管的输入电压足够大以驱动输出电流。
截止模式是指输入电压不足以驱动输出电流，此时三极管处于关闭状态。
饱和模式是指输入电压非常高，以至于电流饱和，此时三极管处于完全开启状态。
6.用途广泛：三极管作为一种重要的电子元件，在电子电路中应用广泛。
它可以用作放大器、开关、振荡器等。
例如，在放大器电路中，通过适当地设置电路参数，可以使输入信号的微小变化引起输出电流的大幅度变化，从而实现信号放大功能。
在开关电路中，三极管可以通过控制输入电流的开关行为，打开或关闭电路。
三极管的工作原理解读
三极管的工作原理（详细、通俗易懂、图文并茂）一、很多初学者都会认为三极管是两个PN 结的简单凑合（如图1）。
这种想法是错误的，两个二极管的组合不能形成一个三极管。
我们以NPN 型三极管为例（见图 2 ），两个PN 结共用了一个P 区——基区，基区做得极薄，只有几微米到几十微米，正是靠着它把两个PN 结有机地结合成一个不可分割的整体，它们之间存在着相互联系和相互影响，使三极管完全不同于两个单独的PN 结的特性。
三极管在外加电压的作用下，形成基极电流、集电极电流和发射极电流，成为电流放大器件。
二、三极管的电流放大作用与其物理结构有关，三极管内部进行的物理过程是十分复杂的，初学者暂时不必去深入探讨。
从应用的角度来讲，可以把三极管看作是一个电流分配器。
一个三极管制成后，它的三个电流之间的比例关系就大体上确定了（见图 3 ），用式子来表示就是β 和α 称为三极管的电流分配系数，其中β 值大家比较熟悉，都管它叫电流放大系数。
三个电流中，有一个电流发生变化，另外两个电流也会随着按比例地变化。
例如，基极电流的变化量ΔI b ＝10 μA ，β ＝50 ，根据ΔI c ＝βΔI b 的关系式，集电极电流的变化量ΔI c ＝50×10 ＝500μA ，实现了电流放大。
三、三极管自身并不能把小电流变成大电流，它仅仅起着一种控制作用，控制着电路里的电源，按确定的比例向三极管提供I b 、I c 和I e 这三个电流。
为了容易理解，我们还是用水流比喻电流（见图 4 ）。
这是粗、细两根水管，粗的管子内装有闸门，这个闸门是由细的管子中的水量控制着它的开启程度。
如果细管子中没有水流，粗管子中的闸门就会关闭。
注入细管子中的水量越大，闸门就开得越大，相应地流过粗管子的水就越多，这就体现出“以小控制大，以弱控制强”的道理。
由图可见，细管子的水与粗管子的水在下端汇合在一根管子中。
三极管的基极 b 、集电极c 和发射极 e 就对应着图4 中的细管、粗管和粗细交汇的管子。
三极管工作原理特点
三极管工作原理特点三极管是一种电子元件，它是由三个控制电极构成的半导体器件，具有放大、开关、稳压等多种功能。
三极管的工作原理是基于PN结的正负载流控制原理。
下面我们来详细了解一下三极管的工作原理特点。
一、PN结的正负载流控制原理PN结是两种掺杂浓度不同的半导体材料交界处，具有正负载流控制的特性，即PN结正向偏置时，电子向正极流动，空穴向负极流动，产生少量载流子；PN结反向偏置时，少量的载流子流向结区，就会导致结区电场强度变大，反向偏压继续增加时，电场强度将会趋向饱和，结区电阻急剧增加，电流很小且几乎不变。
二、放大原理三极管的放大原理主要是利用PN结的正负载流控制特性。
在三极管放大电路中，它的基节点接有输入信号，当信号为正半个周期时，PCB板上的线路向基-发射极电极的方向施加正偏压，发射极就会流出大量的电子，集电极也就能够得到放大信号，同时将信号放大后再输出。
如此反复，我们便完成了一个基本放大电路。
三、开关原理三极管的另一个重要特性是开关原理。
当三极管的基极电压很小或接近于零时，开关处于关闭状态，此时多数载流子流不过PN结，出现负载端输出电压为低电平；基极电压增加到一定值时，三极管进入导通状态，可以使大量的载流子从发射极到集电极，出现负载端输出电压为高电平。
四、稳压原理三极管的稳压原理是利用基极-发射极的电流常数不变性。
由于PN 结的反向电压增大，电子由发射极进入基区的电流减小，而发射极电流被集电极电流补偿。
当反向电压足够大，基区电流几乎为零，这时的电压称为稳压电压，稳压原理在各种电源中得到广泛应用。
总之，三极管具有放大、开关、稳压等多种功能，可以在电子电路中起到很好的作用。
在实际应用中，我们需要根据具体的需求选择不同类型的三极管，从而发挥出它的最大功效。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三极管工作原理介绍，NPN和PNP型三极
管的原理图与各个引脚介绍
三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种电流控制电流的半导体器件·其作用是把微弱信号放大成幅度值较大的电信号，也用作无触点开关。
晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。
三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。
PNP与NPN两种三极管各引脚的表示：
三极管引脚介绍
NPN三极管原理图：
PNP三极管原理图：
常见的三极管为9012、s8550、9013、s8050.单片机应用电路中三极管主要的作用就是开关作用。
其中9012与8550为pnp型三极管，可以通用。
其中9013与8050为npn型三极管，可以通用。
区别引脚：三极管向着自己，引脚从左到右分别为ebc，原理图中有箭头的一端为e，与电阻相连的为b，另一个为c。
箭头向里指为PNP（9012或8550），箭头向外指为NPN（9013或8050）。
如何辨别三极管类型，并辨别出e（发射极）、b（基极）、c （集电极）三个电极
①用指针式万用表判断基极b 和三极管的类型：将万用表欧姆挡置“R
&TI mes; 100”或“R&TI mes;lk”处，先假设三极管的某极为“基极”，并把黑表笔接在假设的基极上，将红表笔先后接在其余两个极上，如果两次测得的电阻值都很小（或约为几百欧至几千欧），则假设的基极是正确的，且被测三极管为NPN 型管；同上，如果两次测得的电阻值都很大（约为几千欧至几十千欧），则假设的基极是正确的，且被
测三极管为PNP 型管。
如果两次测得的电阻值是一大一小，则原来假设的基极是错误的，这时必须重新假设另一电极为“基极”，再重复上述测试。
②判断集电极c和发射极e：仍将指针式万用表欧姆挡置“R &TI mes; 100”或“R &TI mes; 1k”处，以NPN管为例，把黑表笔接在假设的集电极c上，红表笔接到假设的发射极e上，并用手捏住b和c极（不能使b、c直接接触），通过人体，相当b 、C 之间接入偏置电阻，读出表头所示的阻值，然后将两表笔反接重测。
若第一次测得的阻值比第二次小，说明原假设成立，因为c 、e 问电阻值小说明通过万用表的电流大，偏置正常。
③用数字万用表测二极管的挡位也能检测三极管的PN结，可以很方便地确定三极管的好坏及类型，但要注意，与指针式万用表不同，数字式万用表红表笔为内部电池的正端。
例：当把红表笔接在假设的基极上，而将黑表笔先后接到其余两个极上，如果表显示通〈硅管正向压降在0.6V 左右），则假设的基极是正确的，且被测三极管为NPN 型管。
数字式万用表一般都有测三极管放大倍数的挡位（hFE），使用时，先确认晶体管类型，然后将被测管子e 、b 、c三脚分别插入数字式万用表面板对应的三极管插孔中，表显示出hFE 的近似值。
三极管的工作原理
三极管是电流放大器件，有三个极，分别叫做集电极C，基极B，发射极E。
分成NPN和PNP两种。
我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基本原理。
一、电流放大
下面的分析仅对于NPN型硅三极管。
如上图所示，我们把从基极B流至发射极E的电流叫做基极电流Ib；把从集电极C流至发射极E的电流叫做集电极电流Ic。
这两个电流的方向都是流出发射极的，所以发射极E上就用了一个箭头来表示电流的方向。
三极管的放大作用就是：集电极电流受基极电流的控制（假设电源能够提供给集电极足够大的电流的话），并且基极电流很小的变化，会引起集电极电流很大的变化，且变化满足一定的比例关系：集电极电流的变化量是基极电流变化量的β倍，即电流变化被放大了β倍，所以我们把β叫做三极管的放大倍数（β一般远大于1，例如几十，几百）。
如果我们将一个变化的小信号加到基极跟发射极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic很大的变化。
如果集电极电流Ic是流过一个电阻R的，那么根据电压计算公式U=R*I 可以算得，这电阻上电压就会发生很大的变化。
我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。
二、偏置电路
三极管在实际的放大电路中使用时，还需要加合适的偏置电路。
这有几个原因。
首先是由于三极管BE结的非线性（相当于一个二极管），基极电流必须在输入电压大到一定程度后才能产生（对于硅管，常取0.7V）。
当基极与发射极之间的电压小于0.7V 时，基极电流就可以认为是0。
但实际中要放大的信号往往远比0.7V要小，如果不加偏置的话，这么小的信号就不足以引起基极电流的改变（因为小于0.7V时，基极电流都是0）。
如果我们事先在三极管的基极上加上一个合适的电流（叫做偏置电流，上图中那个电阻Rb就是用来提供这个电流的，所以它被叫做基极偏置电阻），那么当一个小信号跟这个偏置电流叠加在一起时，小信号就会导致基极电流的变化，而基极电流的变化，就会被放大并在集电极上输出。
另一个原因就是输出信号范围的要求，如果没有加偏置，那么
只有对那些增加的信号放大，而对减小的信号无效（因为没有偏置时集电极电流为0，不能再减小了）。
而加上偏置，事先让集电极有一定的电流，当输入的基极电流变小时，集电极电流就可以减小；当输入的基极电流增大时，集电极电流就增大。
这样减小的信号和增大的信号都可以被放大了。
三、开关作用
下面说说三极管的饱和情况。
像上面那样的图，因为受到电阻Rc的限制（Rc 是固定值，那么最大电流为U/Rc，其中U为电源电压），集电极电流是不能无限增加下去的。
当基极电流的增大，不能使集电极电流继续增大时，三极管就进入了饱和状态。
一般判断三极管是否饱和的准则是：Ib*β〉Ic。
进入饱和状态之后，三极管的集电极跟发射极之间的电压将很小，可以理解为一个开关闭合了。
这样我们就可以拿三极管来当作开关使用：当基极电流为0时，三极管集电极电流为0（这叫做三极管截止），相当于开关断开；当基极电流很大，以至于三极管饱和时，相当于开关闭合。
如果三极管主要工作在截止和饱和状态，那么这样的三极管我们一般把它叫做开关管。
四、工作状态
如果我们在上面这个图中，将电阻Rc换成一个灯泡，那么当基极电流为0时，集电极电流为0，灯泡灭。
如果基极电流比较大时（大于流过灯泡的电流除以三极管的放大倍数β），三极管就饱和，相当于开关闭合，灯泡就亮了。
由于控制电流只需要比灯泡电流的β分之一大一点就行了，所以就可以用一个小电流来控制一个大电流的通断。
如果基极电流从0慢慢增加，那么灯泡的亮度也会随着增加（在三极管未饱和之前）。
