刚性防水套管施工图集

防水套管图集

工程中常用的防水套管都是依据02S404防水套管图集设计生产，此图集由中国建筑标准设计研究院出版，图集中对防水套管的尺寸、厚度、做法等都有严格的要求，具体参数如下：
柔性防水套管A型安装图：
柔性防水套管B型安装图：
柔性防水套管尺寸表：
刚性防水套管A型安装图：
刚性防水套管B型安装图：
刚性防水套管尺寸表：
此防水套管图集仅为工程人员提供数据参考，具体应根据现场施工情况而定。

若有疑问可向河南中天管道配件有限公司咨询。

河南中天管道配件有限公司是生产经营管道配件的企业。

本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭
套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。

产品广泛用于给水排水、污水处理、电力冶金、城建、石油化工等大中型工程，产品严格按照国家标准设计生产，特殊规格型号可按用户需要和要求订做。

欢迎广大用户致电详询。

刚性防水套管ABC型

刚性防水套管（A、B、C型）刚性防水套管（A 型）适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物。

对于有地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。

A型适用于钢管。

刚性防水套管（A 型）尺寸、重量表DN D1 D2 D3 D4 & b k 重量（kg) DN D1 D2 D3 D4 & b k 重量（kg)50 60 80 114 225 3.5 10 4 4.49 500 530 550 590 730 10 16 10 44.54 65 75.5 95 121 230 3.75 10 4 4.66 600 630 660 690 830 10 16 10 54.5 80 89 110 140 250 4 10 4 5.33 700 720 750 790 920 10 16 10 61.43 100 108 130 159 270 4.5 10 5 6.36 800 820 850 880 1020 10 16 10 69.12 125 133 155 180 290 6 10 6 8.33 900 920 950 980 1120 10 16 10 76.81150 159 180 219 330 6 10 6 10.06 1000 1020 1050 1080 1230 10 16 10 84.5200 219 240 273 385 8 12 8 15.9 1200 1220 1250 1290 1430 12 20 12 122.5250 273 295 325 435 8 12 8 18.68 1400 1420 1450 1490 1630 12 20 12 141.3300 325 345 377 500 10 14 10 27.4 1600 1620 1650 1690 1830 14 20 14 176.4350 377 400 426 550 10 14 10 30.95 1800 1820 1850 1900 2040 16 20 16 216.6400 426 445 480 600 10 14 10 34.35 2000 2020 2050 2100 2240 16 20 16 239.3450 480 500 530 650 10 14 10 37.85刚性防水套管（B型）适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物。

02S404防水套管图集

02S404防水套管图集是由中国建筑标准设计研究院出版设计，工程中用到的柔性防水套管、刚性防水套管都应严格遵循本图集的
设计标准。

为方便广大用户查阅，特将02S404图集中的重点页面
筛选出来供大家参考。

柔性防水套管A型安装图：
柔性防水套管B型安装图：
柔性防水套管尺寸表：
刚性防水套管A型安装图：
刚性防水套管B型安装图：
刚性防水套管尺寸表：
02S404防水套管图集仅为工程人员提供数据参考，若有其他疑问还需向厂家咨询。

河南中天管道配件有限公司是生产经营管道配件的企业。

本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭
套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。

产品严格按照国家标准图集设计生产，特殊规格型号可按用户需求订做加工，河南中天管道配件有限公司将携手百度为广大用户做更好的产品，更完善的服务。

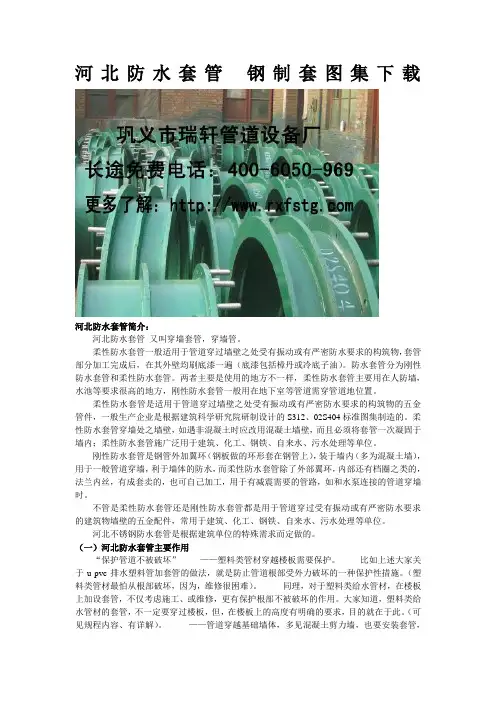

河北防水套管钢制套管图集下载

河北防水套管钢制套图集下载河北防水套管简介：河北防水套管又叫穿墙套管，穿墙管。

柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。

防水套管分为刚性防水套管和柔性防水套管。

两者主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，刚性防水套管一般用在地下室等管道需穿管道地位置。

柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。

柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水，而柔性防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路，如和水泵连接的管道穿墙时。

不管是柔性防水套管还是刚性防水套管都是用于管道穿过受有振动或有严密防水要求的建筑物墙壁的五金配件，常用于建筑、化工、钢铁、自来水、污水处理等单位。

河北不锈钢防水套管是根据建筑单位的特殊需求而定做的。

（一）河北防水套管主要作用“保护管道不被破坏”——塑料类管材穿越楼板需要保护。

比如上述大家关于u-pvc排水塑料管加套管的做法，就是防止管道根部受外力破坏的一种保护性措施。

（塑料类管材最怕从根部破坏，因为，维修很困难）。

同理，对于塑料类给水管材，在楼板上加设套管，不仅考虑施工、或维修，更有保护根部不被破坏的作用。

大家知道，塑料类给水管材的套管，不一定要穿过楼板，但，在楼板上的高度有明确的要求，目的就在于此。

（可见规程内容、有详解）。

——管道穿越基础墙体，多见混凝土剪力墙，也要安装套管，保护管道——当建筑物发生沉降时，通过管道和套管间的缝隙，以祢补管道随建筑物沉降的差值，减低建筑物对管道的压力。

02S404 防水套管

02S404 防水套管一、概述02S404防水套管是一种用于管道穿墙、屋面等部位的防水构造，主要分为柔性防水套管和刚性防水套管两种类型。

柔性防水套管除了外部三道翼环和压盖，内部还有档圈、密封圈，主要用于有减震需要或者有严密防水要求的管路，刚性防水套管是钢管外加焊翼环，装于墙内，用于一般管道的穿墙和防水¹。

二、结构2.1 柔性防水套管柔性防水套管由钢制外壳、档圈、密封圈、压盖和螺栓等组成，如图1所示。

外壳由三道翼环组成，分别为内翼环、中翼环和外翼环。

内翼环与中翼环之间为档圈槽，中翼环与外翼环之间为密封圈槽。

档圈为金属弹性件，用于固定和支撑密封圈。

密封圈为橡胶制品，用于与穿过的管道形成密封。

压盖为钢制件，用于压密切封圈，并与外壳通过螺栓连接。

![图1 柔性防水套管结构示意图](^4^)2.2 刚性防水套管刚性防水套管由钢制外壳和焊翼环组成，如图2所示。

外壳为钢管，其长度应大于墙厚，并在两端分别焊接一个翼环。

翼环为钢板制品，用于与墙体形成嵌固。

![图2 刚性防水套管结构示意图]三、安装3.1 柔性防水套管柔性防水套管的安装步骤如下：根据设计要求，在墙体上开设穿孔，并清理孔内杂物。

将柔性防水套管插入穿孔，并调整其位置和方向，使其与穿过的管道保持一定的间隙。

在柔性防水套管两端分别安装档圈和密封圈，并将其放入相应的槽内。

在柔性防水套管两端分别安装压盖，并用螺栓将其与外壳紧固。

在柔性防水套管两端分别涂抹适量的灰浆或者其他填充材料，并使其与墙体平齐。

对柔性防水套管进行检测和验收。

3.2 刚性防水套管刚性防水套管的安装步骤如下：根据设计要求，在墙体上开设穿孔，并清理孔内杂物。

将刚性防水套管插入穿孔，并调整其位置和方向，使其与穿过的管道保持一定的间隙。

在刚性防水套管两端分别涂抹适量的灰浆或者其他填充材料，并使其与墙体平齐。

对刚性防水套管进行检测和验收。

四、检测4.1 柔性防水套管柔性防水套管的检测方法如下：观察柔性防水套管的外观，检查其是否有损坏、变形、锈蚀等缺陷，以及是否与墙体和穿过的管道配合良好。

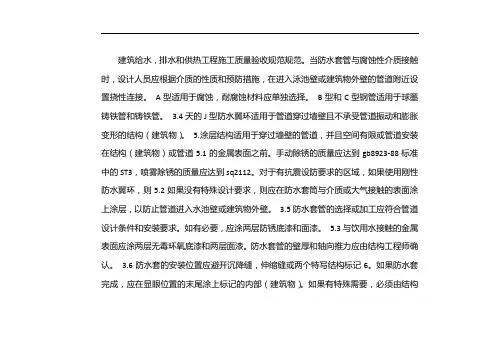

刚性防水套管图集规范02s404

建筑给水，排水和供热工程施工质量验收规范规范。

当防水套管与腐蚀性介质接触时，设计人员应根据介质的性质和预防措施，在进入泳池壁或建筑物外壁的管道附近设置挠性连接。

A型适用于腐蚀，耐腐蚀材料应单独选择。

B型和C型钢管适用于球墨铸铁管和铸铁管。

3.4天的J型防水翼环适用于管道穿过墙壁且不承受管道振动和膨胀变形的结构（建筑物）。

5.涂层结构适用于穿过墙壁的管道，并且空间有限或管道安装在结构（建筑物）或管道5.1的金属表面之前。

手动除锈的质量应达到gb8923-88标准中的ST3，喷雾除锈的质量应达到sq2112。

对于有抗震设防要求的区域，如果使用刚性防水翼环，则5.2如果没有特殊设计要求，则应在防水套筒与介质或大气接触的表面涂上涂层，以防止管道进入水池壁或建筑物外壁。

3.5防水套管的选择或加工应符合管道设计条件和安装要求。

如有必要，应涂两层防锈底漆和面漆。

5.3与饮用水接触的金属表面应涂两层无毒环氧底漆和两层面漆。

防水套管的壁厚和轴向推力应由结构工程师确认。

3.6防水套的安装位置应避开沉降缝，伸缩缝或两个特写结构标记6。

如果防水套完成，应在显眼位置的末尾涂上标记的内部（建筑物）。

如果有特殊需要，必须由结构工程师设计和选择。

3.7当穿墙管的材料和外径超出本图册的范围时，应注意防水套管的结构能力，包括制造商或制造商的徽标，产品名称或型号，公称直径，材料，7.应当调整和纠正接缝屏障中使用的结构和安装形式，尺寸和填料。

4.材料7.1柔性防水套4.1用于饮用水池的防水套，其密封圈，密封膏，保护涂层等应无毒。

7.1.1橡胶密封圈在使用前应进行检查，不得有切割，开裂，错位，错配和飞边等缺陷。

根据GB / T 17219-1998标准的规定，与橡胶圈接触的橡胶圈表面应保持清洁，壁管上的橡胶圈应笔直，且不受防疫机构的检查。

E 4.2橡胶密封圈的硬度，物理性能，质量，尺寸和公差以及检查应符合变形规定。

汞/ D 3091：2000。

刚性防水套管图集

刚性防水套管图集指的是02S404防水套管图集中的15-21页部分，这一部分主要阐述了刚性防水套管A、B、C三种型号的具体参数，其中刚性防水套管C型市场上已不再使用，所以，下面主要向大家介绍A、B两种型号。

刚性防水套管A型安装图：
刚性防水套管B型安装图：
刚性防水套管尺寸表：
刚性防水套管图集仅为工程人员提供数据参考，具体应根据现场施工情况而定，若有其他疑问可向厂家咨询。

河南中天管道配件有限公司是生产经营管道配件的企业。

本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。

产品广泛用于给水排水、污水处理、电力冶金、城建、石油化工、环保等各种管道建设，产品严格按照国家标准图集设计生产，特殊规格型号可按用户需求订做加工。

河南中天管道配件有限公司携手百度为广大用户提供更好的产品，更好的价格，更加完善的售前、售后服务。

刚性防水套管与柔性防水套管的区别在哪

防水套管一般可分为柔性防水套管及刚性防水套管，相信对于平时做建筑的应该都不会陌生，因为在工地建筑以及工业环境里都会使用到这种材料，但是也有很多人对于这两者区别都不是特别了解，下面就来为大家全面的介绍一下其区别具体在哪里。

刚性防水套管如下图所示：柔性防水套管如下图所示：1、在应用范围，刚性防水套管一般管道穿墙，利于墙体的防水；而柔性防水套管则用于有减震需要的管路，如和水泵连接的管道穿墙时。

2、从外观看，刚性防水套管只是由钢制套管和翼环组成，结构简单；而柔性防水套管主要由法兰套管、密封圈、法兰压盘、翼环、螺栓、螺母组成，结构复杂。

3、在使用上，刚性防水套管使用在不需要承受管道振动和伸缩变形的建筑物的墙体里面，而且一般的适用墙厚是200mm 柔性防水套管主要适用在有地振要求承受管道振动和伸缩变形有严密防水要求的建筑物的墙体里面，而且一般的适用墙厚是300mm从型号上分。

4、在用途上，刚性防水套管是用钢管外面焊上一道止水翼环；而柔性防水套管是钢管外面焊上3道翼环，一面有4个螺丝扣，里面焊一个挡片，加上一个胶圈，外面再做一道法兰盘，加4个双面螺栓，头上焊一道钢管，把管道安上以后，把法兰安上，把螺丝紧固，越紧胶圈越大，越不漏水，一般在防水要求比较高的地方用，比如水池出水口。

5、在构造上，使用刚性防水套管，但有防水要求，还有防振、防位移要求时，则使用柔性防水套管；由上可知，二者的构造上有差异。

对于相同规格的这二种防水套管来说，柔性防水套管要复杂些，因此也就贵些。

综上就是刚性防水套管与柔性防水套管的5大区别介绍，相信大家通过以上内容对其也有了进一步的了解，如想了解更多有关刚性防水套管与柔性防水套管相关资料可咨询巩义市鑫业供水材料有限公司。

该公司为一家集研制、开发、生产、销售服务为一体的现代化企业。

主要产品有各种型号的橡胶软接头、橡胶止回阀、丝扣软接头、减振器、隔振垫、变径接头、防水套管、套管式伸缩器、传力接头、伸缩接头、烟道、风道补偿器、钢制柔性卡箍、管道过滤器、不锈钢波纹补偿器、蝶阀、伸缩蝶阀、闸阀、止回阀、截止阀、球面阀、通风阀等系列产品。

样板二：刚性防水套管

样板二：刚性防水套管一、施工准备1.材料要求所用主材、辅材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。

2.套管要求(1) 根据设计和规范要求制作套管，焊接防水套管时，防水翼环要严格按标准图集加工制作，要严格要求焊缝质量，焊缝饱满，不得有裂纹和砂眼而且不得焊穿套管。

(2) 刚性防水套管的选择，小于DN150的选择大二号的套管，大于DN150的选择大一号的套管。

3.作业条件（1）管道穿地下室外墙、混凝土水池壁、屋面板时，配合土建工程预埋刚性防水套管。

（2）各层水平线和墙厚度线弹好，配合土建施工；（3）墙体预埋套管，在土建墙面钢筋绑扎完毕，浇注砼之前进行。

二、施工要求1. 预留预埋阶段，应按设计及规范要求，配合土建进度完成。

2. 施工班组应熟悉图纸，熟悉所有预留孔洞、预埋套管的位置、规格，以确保准确无误地预留预埋。

3. 防水套管加工完毕后，应在端部显著位置涂写清晰可见的标记，内容包括制造厂或厂标、产品名称或型号、公称直径、材料等4. 根据设计和规范要求制作套管，防水翼环的焊接应按标准图集严格要求焊缝的质量。

预埋时应作好定位处理，在土建封模板前，应对套管位置进行复核，若有偏移应及时调整，并重新定位，以保证预留准确。

5. 预埋套管不得与与结构主筋直接焊在一起，应用附加钢筋固定后焊接或绑扎牢固。

在预留过程中，以钢筋上的结构标高线为准，根据结构标高线与建筑标高线的关系，按照图纸规定的建筑标高预留预埋；6.防水套管用于与腐蚀性介质接触时，设计人应根据介质性质及防腐要求，另行选择适用的耐腐蚀材料7.给水立管穿楼板时，应设套管，安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部高出装饰地面50mm，底部应与楼板地面相平；套管与管道之间缝隙应用阻燃密封材料和防水油膏填实，端面光滑。

8.管道穿地下室外墙、混凝土水池壁、屋面板时，应预埋刚性防水套管，套管型号为A型。

9.施工参照图集02S404图集，A型刚性防水套管做法。

河南防水套管防水套管图集

（一）、防水套管主要的作用“保护管道不被破坏”——管道穿铁道、过马路、走接到等处，为防止管道受荷载被压坏，而在管道外部设置保护性套管，如：大口径混凝土管道，大口径钢管等避免外力（荷载）直接作用在管道外壁上，造成管道破损，而采取措施；——塑料类管材穿越楼板也同样需要保护。

比如上述大家关于u-pvc排水塑料管加套管的做法，就是防止管道根部受外力破坏的一种保护性措施。

（塑料类管材最怕从根部破坏，因为，维修很困难）。

同理，对于塑料类给水管材，在楼板上加设套管，不仅考虑施工、或维修，更有保护根部不被破坏的作用。

大家知道，塑料类给水管材的套管，不一定要穿过楼板，但，在楼板上的高度有明确的要求，目的就在于此。

（可见规程内容、有详解）。

——管道穿越基础墙体，多见混凝土剪力墙，也要安装套管，保护管道——当建筑物发生沉降时，通过管道和套管间的缝隙，以祢补管道随建筑物沉降的差值，减低建筑物对管道的压力。

——管道穿三缝（伸缩缝、沉降缝、防震缝）时，为保证管道不被建筑物三缝两侧的不均于沉降而折断、或扭曲等，通常，也要设套管。

这种套管往往有特殊的要求。

可按设计要求订制。

——地热盘管通过打开间房间中部设置的伸缩缝时，也要在盘管外侧，设套管，保护热管。

“安装管道、及维修管道方便”——对于穿楼板的套管，不必多言；——对于过建筑物内墙的套管，怎样利于维修，没有经验的，恐怕不好想象。

管道安装时，操作者的空间利用范围很大，可以自由运用。

用户入住以后的维修、和管道的更换（达到使用年限等），操作者的空间很有限。

只能利用管道支架、和套管临时固定管道，进行相应的操作。

同时，套管的设置，还可以避免更换管道时，对居室内装修的破坏――如果不设套管，在进行上述操作时，就会在管道过墙部位，产生墙面损坏。

“有水房间的套管，还有一定的防止水渗、流、淌到下层的作用”——“防止”有两个方面，一方面，指工程竣工以后，用户在装修阶段，不当的原因，造成自来水流淌，经套管流下层；另一方面，用户进驻后，意外原因，造成自来水流淌，经套管流下层。
