USB 设备布线规则
USB电缆的接线顺序
USB的排序是红，白，绿，黑，延长线的排法要测量下互相连通的是哪根线，最好不要自己弄，搞不好会烧了USB设备和主板的
红色是5V，黑色的是接地，这两个不能接错不然会烧毁主板和USB网卡
接地的可以用万用表开测量短路的档位，然后黑色一边接USB网卡的接地端，然后和接地端联通的那路是接地线，其他线序不知道你网卡是怎么排的，你可以到电脑店请人焊接下
自己搞的危险性比较大，到时万一接错的话主板就可能报废了
如果自己弄千万要接的先测量下线的顺序，不然会烧毁设备的。
USB接口线的连接
USB接口线的连接机箱前置USB的连接一定要小心，要知道一旦接线出错，轻则无法使用USB 设备，重则烧毁USB设备或主板。
要正确地连接前置USB接口线，首先要了解一下机箱上前置USB各个接线的定义。
红线：电源正极（接线上的标识为：+5V或VCC）、白线：负电压数据线（标识为：Data-或USB Port -）、绿线：正电压数据线（标识为：Data+或USB Port +）、黑线：接地（标识为：Ground）。
目前各品牌主板上扩展的USB针脚定义各不相同，但不外乎以下几大类型与接线方法：第一类：8针型该类型的针脚多为1999年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用这种类型的针脚。
通常接线方法：将红线插入USB针脚1与针脚2，余下接线按Data-、Port +、Ground顺序分别插入余下USB针脚，如图4（a）所示。
第二种接线方式是第二组USB接线与第一组接线真好相反，如图所示。
第二类：9针型该类型的USB针脚多为最近新出的主板，多见于支持Pentium 4或Athlon XP芯片组的主板（如i845D、i845E、i845D、SiS 650等），尤其是支持USB2.0的主板。
该类型的USB针脚接线较为统一，可通用于大多数主板，如图所示。
第三类：10针型采用该针脚类型的产品多为采用i815、i815E、i815EP、KT133等芯片组的主板，接法较前两种类型来说要乱得多，总结下来大致有五种接法，如图所示。
以上三种类型中只有第二类针脚可直接安装，一般情况下不会有错。
第一、三类情况较麻烦，采用这两种针脚类型的主板有相当一部分其说明书中并没有详细标明接线方法，因此最好还是以各种方式询问一下主板厂商，一般厂商都会给予答复。
实在不行可用万用表测量一下，搞清针脚+5V电源与接地后再接线，基本上不会有多大问题。
一般来说针脚1就是第一组USB的电源正极，分辨针脚1方法就是看其主板上的标识，有的直接标“1”、有的则是黑色三角或用白粗线条表示。
USB接线图解
那儿是跳线的第一Pin？在主板上（任何板卡设备都一样），跳线的两端总是有一端会有较粗的印刷框，而跳线就应该从这里数。
找到这个较粗的印刷框之后，就本着从左到右，从上至下的原则数就是了。
如图9Pin开关(kāiguān)/复位/电源灯/硬盘灯定义上图就是华硕主板这种接线的示意图（红色的点表示没有插针），实际上很好记。
这里要注意的是有些机箱的PLED是3Pin线的插头，但是实际上上面只有两根线，这里就需要连接到3Pin的PLED插针上，如上图的虚线部分，就是专门连接3Pin的PLED插头的。
下面我们来找一下这个的规律。
首先，SPEAKER的规律最为明显，4Pin 在一起，除了插SPeaker其他什么都插不了。
所以以后看到这种插针的时候，我们首先确定SPeaker的位置。
然后，如果有3Pin在一起的，必然是接电源指示灯，因为只有电源指示灯可能会出现3Pin；第三，Power 开关90%都是独立在中间的两个Pin，当然也可以自己用导体短接一下这两个pin，如果开机，则证明是插POWER的，旁边的Reset也可以按照同样的方法试验。
剩下的当然是插硬盘灯了，注意电源指示灯和硬盘工作状态指示灯都是要分正负极的，实际上插反了也没什么，只是会不亮，不会对主板造成损坏。
● 其他无规律主板的接线方式：从目前市场来看，前置音频插针的排序已经成了一种固定的标准（如上图）。
从图上可以看出，前置音频的插针一共有9颗，但一共占据了10根插针的位置，第8针是留空的。
上图是前置音频的连线，前置音频实际上一共只需要连接7根线，也就是上图中的7根线。
在主板的插针端，我们只要了解每一根插针的定义，也就很好连接前置音频了。
下面(xià mian)我们来看一下主板上每颗针的定义：1——Mic in/MIC（麦克风输入）2——GND（接地）3——Mic Power/Mic VCC/MIC BIAS（麦克风电压）4——No pin5——LINE OUT FR（右声道前置音频输出）6——LINE OUT RR（右声道后置音频输出）7——NO pin8——NO pin9——LINE OUT FL（左声道前置音频输出）10——LINE OUT RL（左声道后置音频输出）在连接前置音频的时候，只需要按照上面的定义，连接好相应的线就可以了。
USB2.0差分走线要求
USB2.0差分走线要求USB通用串行总线(Universal SerialBus)，目前我们所说的USB一般都是指USB2.0，USB2.0接口是目前许多高速数据传输设备的首选接口,从1.1过渡到2.O,作为其重要指标的设备传输速度，从1.5Mbps的低速和12Mbps的全速提高到如今的480Mbps的高速。
USB的特点不用多说大家也知道就是：速度快、功耗低、支持即插即用、使用安装方便。
正是因为其以上优点现在很多视频设备也都采用USB传输。
USB2.0设备高速数据传输PCB板设计。
对于高速数据传输PCB板设计最主要的就是差分信号线设计，设计好坏关乎整个设备能否正常运行。
1、USB2.0接口差分信号线设计USB2.0协议定义由两根差分信号线(D、D-)传输高速数字信号，最高的传输速率为480Mbps。
差分信号线上的差分电压为400mV，理想的差分阻抗(Zdiff)为90(1±O．1)Ω。
在设计PCB板时，控制差分信号线的差分阻抗对高速数字信号的完整性是非常重要的，因为差分阻抗影响差分信号的眼图、信号带宽、信号抖动和信号线上的干扰电压。
由于不同软件测量存在一定偏差，所以一般我们都是要求控制在80Ω至100Ω间。
差分线由两根平行绘制在PCB板表层(顶层或底层)发生边缘耦合效应的微带线(Microstrip)组成的，其阻抗由两根微带线的阻抗与其和决定，而微带线的阻抗(Zo)由微带线线宽(W)、微带线走线的铜皮厚度(T)、微带线到最近参考平面的距离(H)以与PCB板材料的介电常数(Er)决定，其计算公式为：Zo={87/sqrt(Er 1.41)]}ln[5.98H/(0.8WT)]。
影响差分线阻抗的主要参数为微带线阻抗和两根微带线的线间距(S)。
当两根微带线的线间距增加时，差分线的耦合效应减弱，差分阻抗增大；线间距减少时，差分线的耦合效应增强，差分阻抗减小。
差分线阻抗的计算公式为：Zdiff=2Zo（1-0.48exp(-0.96S/H))。
电脑各种主板USB接线方法图解
电脑各种主板USB接线方法图解主板USB管脚接口大全一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。
绝对不能出错，否则将烧毁主板或者外设。
相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。
这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。
二、USB接口实物图主机端：接线图：VCCData－Data＋GND实物图：设备端：接线图：VCCGNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。
但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。
当我们维修此类机器时，如何判断其接法呢？现在，把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。
(说明：■代表有插针，□代表有针位但无插针。
)1、六针双排这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。
其电源正和电源负为两个前置USB接口共用，因此前置的两个USB 接口需要6根线与主板连接，布线如下表所示。
■DATA1+■DAT A1-■VCC■DATA2+■GND2、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。
该主板还提供了标准的九针接法，这种作是为了方便DIY在组装电脑时连接容易。
■VCC■DATA－■DATA＋□NUL■GND■GND□NUL■DATA＋■DATA－■VCC微星MS-5156主板采用的前置USB接口是八针互反接法。

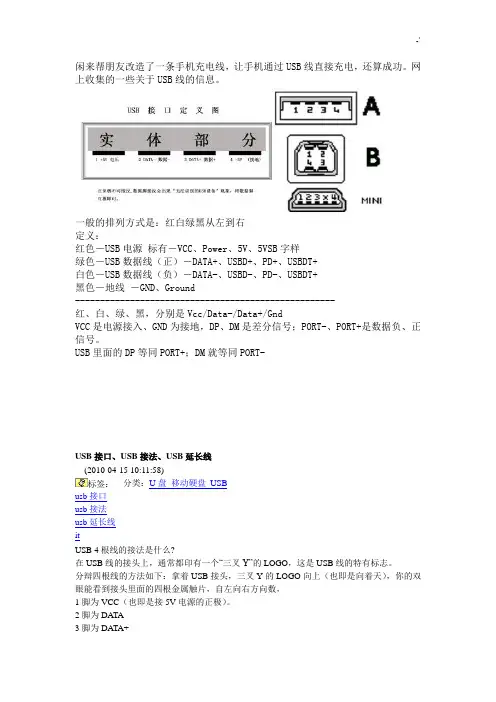

USB数据线线序
闲来帮朋友改造了一条手机充电线，让手机通过USB线直接充电，还算成功。
网上收集的一些关于USB线的信息。
一般的排列方式是：红白绿黑从左到右定义：红色－USB电源标有－VCC、Power、5V、5VSB字样绿色－USB数据线（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线（负）－DATA-、USBD-、PD-、USBDT+黑色－地线－GND、Ground----------------------------------------------------红、白、绿、黑，分别是Vcc/Data-/Data+/GndVCC是电源接入、GND为接地，DP、DM是差分信号；PORT-、PORT+是数据负、正信号。
USB里面的DP等同PORT+；DM就等同PORT-USB接口、USB接法、USB延长线(2010-04-15 10:11:58)分类：U盘_移动硬盘_USB标签：usb接口usb接法usb延长线itUSB 4根线的接法是什么?在USB线的接头上，通常都印有一个“三叉Y”的LOGO，这是USB线的特有标志。
分辩四根线的方法如下：拿着USB接头，三叉Y的LOGO向上（也即是向着天），你的双眼能看到接头里面的四根金属触片，自左向右方向数，1脚为VCC（也即是接5V电源的正极）。
2脚为DATA-3脚为DATA+4脚为GND(即是接地脚）。
一般四根线：黑为负极（GND），红为正极（VCC），是电源线，绿色的是数据线的正极（DA TA+），白色的为数据线的负极（DA TA-），做了一根USB延长线接我的网卡，把网卡放到楼顶上去了，在接上自己做的天线！呵呵，效果好多了。
方法是这样的，绿色和绿白做数据线，在就是棕白，蓝白，橙白接电源地线，棕，蓝，橙接电源正级。
按这个方法已经帮我朋友做了3根了，一根18M的还有2根是25M 的都没问题。
有时间在做根看究竟能延长多远！！！特别注意啊，网线要好啊！！本人只有一条18米长的，按3113接法，绿色和绿白做数据线，在就是棕白，蓝白，橙白接电源地线，棕，蓝，橙接电源正级，一试即成功。
USB接口规范(含USB3.0和OTG)
USBUSB ,是英文Universal Serial BUS（通用串行总线）的缩写，而其中文简称为“通串线，是一个外部总线标准，用于规范电脑与外部设备的连接和通讯.是应用在PC领域的接口技术。
USB接口支持设备的即插即用和热插拔功能.USB是在1994年底由英特尔、康柏、IB M、Microsoft等多家公司联合提出的。
简述不过直到近期，它才得到广泛地应用。
从1994年11月11日发表了USB V0。
7版本以后,USB版本经历了多年的发展，到现在已经发展为3.0版本,成为目前电脑中的标准扩展接口.目前主板中主要是采用USB1.1和USB2。
0,各USB版本间能很好的兼容。
USB用一个4针（USB3.0标准为8针）插头作为标准插头，采用菊花链形式可以把所有的外设连接起来，最多可以连接127个外部设备，并且不会损失带宽。
USB需要主机硬件、操作系统和外设三个方面的支持才能工作。
目前的主板一般都采用支持USB功能的控制芯片组，主板上也安装有USB接口插座，而且除了背板的插座之外，主板上还预留有USB插针,可以通过连线接到机箱前面作为前置USB接口以方便使用（注意，在接线时要仔细阅读主板说明书并按图连接,千万不可接错而使设备损坏）。
而且USB接口还可以通过专门的USB连机线实现双机互连，并可以通过Hub扩展出更多的接口.USB具有传输速度快（USB1。
1是12Mbps,USB2。
0是480Mbps，USB3。
0是5 Gbps），使用方便，支持热插拔,连接灵活，独立供电等优点，可以连接鼠标、键盘、打印机、扫描仪、摄像头、闪存盘、MP3机、手机、数码相机、移动硬盘、外置光软驱、USB网卡、ADSL Modem、Cable Modem等，几乎所有的外部设备。
USB接口可用于连接多达127个外设，如鼠标、调制解调器和键盘等。
USB自从1996年推出后，已成功替代串口和并口,并成为当今个人电脑和大量智能设备的必配的接口之一。
usb接线详解
一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。
绝对不能出错，否则将烧毁主板或者外设。
相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。
这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。
二、USB接口实物图主机端：接线图：VCCData－Data＋GND实物图：设备端：接线图：VCCGNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。
但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。
当我们维修此类机器时，如何判断其接法呢？现在，把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。
(说明：■代表有插针，□代表有针位但无插针。
)1、六针双排这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。
其电源正和电源负为两个前置USB接口共用，因此前置的两个USB接口需要6根线与主板连接，布线如下表所示。
■DATA1+■DATA1-■VCC■DATA2-■DATA2+■GND2、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。
该主板还提供了标准的九针接法，这种作是为了方便DIY在组装电脑时连接容易。
■VCC■DATA－■DATA＋□NUL■GND■GND□NUL■DATA＋■DATA－■VCC微星MS-5156主板采用的前置USB接口是八针互反接法。
虽然该主板使用的是Intel 430TX 芯片组，但首先提供了当时并不多见的USB1.0标准接口两个，只不过需要使用单独的引线外接。
PCB layout之USB差分走线布线经验教训
PCB layout 之USB 差分走线布线经验教训前言
USB 是一种快速、双向、同步传输、廉价、方便使用的可热拔插的串行
接口。
由于数据传输快，接口方便，支持热插拔等优点使USB 设备得到广泛应用。
目前，市场上以USB2.0 为接口的产品居多，但很多硬件新手在USB 应用中遇到很多困扰，往往PCB 装配完之后USB 接口出现各种问题。
比如通讯不稳定或是无法通讯，检查原理图和焊接都无问题，或许这个时候就需怀疑PCB 设计不合理。
绘制满足USB2.0 数据传输要求的PCB 对产品的性能及可靠性有着极为重要的作用。
USB 协议定义由两根差分信号线（D+、D-）传输数字信号，若要USB 设备工作稳定差分信号线就必须严格按照差分信号的规则来布局布线。
根据笔
者多年USB 相关产品设计与调试经验，总结以下注意要点：
1 在元件布局时，尽量使差分线路最短，以缩短差分线走线距离（√为合
理的方式，×为不合理方式）；。
设计USB电路板布线前必看的7条经验
设计USB电路板布线前必看的7条经验
目前数据的传输大部分依靠USB口来实现，其快速、低成本、便捷的特点受到了市场的广泛欢迎，但对于新手来说，USB的硬件PCB设计却是非常不友好的，很多人在装配PCB的过程中遇到接口方面的各种问题。
针对于此，本文将对USB硬件PCB布线过程中必须了解的经验教训进行总结，帮助大
家少走弯路。
USB协议定义由两根差分信号线（D+、D-）传输数字信号，若要USB设
备工作稳定差分信号线就必须严格按照差分信号的规则来布局布线。
根据多
年USB相关产品设计与调试经验，总结以下注意要点：
图1
1、在元件布局时，尽量使差分线路最短，以缩短差分线走线距离（√为合
理的方式，×为不合理方式）。
图2
2、优先绘制差分线，一对差分线上尽量不要超过两对过孔（过孔会增加线路的寄生电感，从而影响线路的信号完整性），且需对称放置（√为合理的方式，×为不合理方式）。
图3
3、对称平行走线，这样能保证两根线紧耦合，避免90°走线，弧形或45°
均是较好的走线方式（√为合理的方式，×为不合理方式）。
电脑主板USB接线方法图解大全
[此贴子已经被作者于 2005-5-13 23:47:30 编辑过] ----------------------------------------奖励用户：原因：好文章 用户操作：金钱 15， -- 作者：cjsafty -- 发布时间：2005-5-13 23:48:00 --
因为后置 USB 接口与键盘接口 相近，所以大部分主板在设计时都采用了后置 USB 接口和键鼠一起供电的做法，在键盘接口 附近一般会有一个 JB1 跳线，用户可以选择是使用＋5VSB(可以提供键鼠开机功能，网络唤醒 功能，但电流较小，无法满足移动硬盘供电)供电；或者是使用＋5V 电源供电(提供电流较大， 但无法键鼠开机)。不过一些主板在设计时就取消了跳线，所以当电脑关机时键鼠灯常亮，这 种情况只能在电脑关机后拔下主机的电源插头才能彻底断电。
以下这种接口不多见，多见于
一些 OEM 主板上面。 ■GND ■GND ■DATA+ ■DATA■VCC □NUL ■DATA+ ■GND ■VCC ■DATA－ ■DATA＋ ■GND ■GND □NUL ■VCC ■DATA6、四针单排
见于华硕 CUSL2-C(REV：1.02)，三帝 P651ML，精英 L4VXA2 等主板。 ■VCC ■DATA+ ■DATA■GND □NUL
将万用表置于通断档或电阻档的*1 档。
用黑表笔接触主板的地线，如 USB 接口或键盘接口，固定螺丝位置的边缘，这些位置都 是地线。
黑表笔不动，用红表笔记逐个
接触前置 USB 接口的插针。
当接到某一插针时，万用表发 出鸣叫或电阻档指示为 0 或较小数值时，就表示此时红表笔接触的前置 USB 插针是地线(GND)。 接下来再根据 USB 连线的基本布局就可以判断电源正(VCC)和其他两根数据线了。
主板USB接线图解
主板USB接线图解机箱前置USB的接线方法及USB接口的布线结构一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。
绝对不能出错，否则将烧毁主板或者外设。
相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事件“。
这就需要我们能够准确判别前置USB线的排列顺序、了解USB 接口的基本布线结构。
二、USB接口实物图主机端：接线图：VCC Data－Data＋GND实物图：设备端：接线图：VCC GND Data－Data＋三、常见的USB接口的布线结构这两年的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。
但是多数品牌电脑使用的都是厂家定制的主板，还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。
现在，我们把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。
(说明：■代表有插针，□代表有针位但无插针)1、六针双排这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。
其电源正和电源负为两个前置USB接口共用，因此前置的两个USB接口需要6根线与主板连接，布线如下表所示。
■DATA1+■DATA1-■VCC■DATA2-■DATA2+■GND2、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。
该主板还提供了标准的九针接法，这种作法是为了方便DIY在组装电脑时连接容易。
■VCC■DATA－■DATA＋□NUL■GND■GND□NUL■DATA＋■DATA－■VCC微星MS-5156主板采用的前置USB接口是八针互反接法。
虽然该主板使用的是Intel 430TX芯片组，但首先提供了当时并不多见的USB1.0标准接口两个，只不过需要使用单独的引线外接。
usb接线详解
一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。
绝对不能出错，否则将烧毁主板或者外设。
相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。
这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。
二、USB接口实物图主机端：接线图：VCCData－Data＋GND实物图：设备端：接线图：VCCGNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。
但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。
当我们维修此类机器时，如何判断其接法呢？现在，把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。
(说明：■代表有插针，□代表有针位但无插针。
)1、六针双排这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。
其电源正和电源负为两个前置USB接口共用，因此前置的两个USB接口需要6根线与主板连接，布线如下表所示。
■DATA1+■DATA1-■VCC■DATA2-■DATA2+■GND2、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。
该主板还提供了标准的九针接法，这种作是为了方便DIY在组装电脑时连接容易。
■VCC■DATA－■DATA＋□NUL■GND■GND□NUL■DATA＋■DATA－■VCC微星MS-5156主板采用的前置USB接口是八针互反接法。
虽然该主板使用的是Intel 430TX 芯片组，但首先提供了当时并不多见的USB1.0标准接口两个，只不过需要使用单独的引线外接。
USB?布线杂记
USB 布线杂记看usb是什么版本的，如果是2.0版本的，一般需要控制差分阻抗90欧姆，线宽/线距需要根据叠层结构在满足阻抗的情况下调整；如果是1.0版本，没什么特别要求，尽量近并等长就可以了（关键是等长）。
我的总结：1、有很多人推荐的线宽和线距为10/10mil, 在USB1.0的情况下，可直接考虑用这个值；2、下层最好有参考地平面；3、对附近的其他信号走线的间距至少为50mils;4、如果使用保护地，保护地不要大面积覆铜，一根100mils宽度的铜箔线就已能满足保护地的功能需要了。
保护地和信号地之间的间距不应小于25mil，以减少两个地之间的边缘耦合作用；5、如果差分线所在层的信号地需要大面积覆铜，注意信号地与差分线之间要保证35 mil以上的间距，以免覆铜后降低差分线的阻抗；6、其最大的长度差（如DP和DM的长度差）不能大于200 mils；7、总长度控制在18 inches。
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ USB D+/D-是共模信号，要求两个信号阻抗差不能超出一定值，如果不能走90ohm线，需要注意以下几点：1。
并行：包括走线宽度一致，走线层一致，长度一致2。
屏蔽：不走表层，上下邻层最好是GND Plane，或者Power Plane，同层也需要用GND包裹3。
如果是USB 2.0 HS，上下邻层不要穿越敏感信号如高频Clock，RF信号以及DC-DC振荡信号4。
IC至I/O线路越短越好有时也会在IC D+/D-输入端之间并联小电容或者在靠近I/O附近串联小电阻解决阻抗差问题。
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~请选中您要保存的内容，粘贴到此文本框。
USB接口接法大全
USB接口接法大全USB是一个外部总线标准，用于规范电脑与外部设备的连接和通讯。
USB接口支持设备的即插即用和热插拔功能。
USB接口可用于连接多达127种外设，如鼠标、调制解调器和键盘等。
USB是在1994年底由英特尔、康柏、IBM、Microsoft等多家公司联合提出的，自1996年推出后，已成功替代串口和并口，并成为当今个人电脑和大量智能设备的必配的接口之一。
从1994年11月11日发表了USB V0.7版本以后，USB版本经历了多年的发展，到现在已经发展为3.0版本。
USB 1.0USB 1.0是在1996年出现的，速度只有1.5Mb/s(位每秒)；1998年升级为USB 1.1，速度也大大提升到12Mb/s，在部分旧设备上还能看到这种标准的接口。
USB1.1是较为普遍的USB规范，其高速方式的传输速率为12Mbps，低速方式的传输速率为1.5Mbps（b是Bit的意思），b/s 一般表示位传输速度，bps 表示位传输速率，数值上相等。
B/s与b/s，BPS(字节每秒)与bps（位每秒）不能混淆。
1MB/s （兆字节/秒）=8Mbps（兆位/秒），12Mbps=1.5MB/s，大部分MP3为此类接口类型。
[2]USB2.0USB2.0规范是由USB1.1规范演变而来的。
它的传输速率达到了480Mbps，折算为MB为60MB/s，足以满足大多数外设的速率要求。
USB 2.0中的“增强主机控制器接口”（EHCI）定义了一个与USB 1.1相兼容的架构。
它可以用USB 2.0的驱动程序驱动USB 1.1设备。
也就是说，所有支持USB 1.1的设备都可以直接在USB 2.0的接口上使用而不必担心兼容性问题，而且像USB 线、插头等等附件也都可以直接使用。
使用USB为打印机应用带来的变化则是速度的大幅度提升，USB接口提供了12Mbps的连接速度，相比并口速度提高达到10倍以上，在这个速度之下打印文件传输时间大大缩减。
USB接线图（USB数据线接线图文说明）
USB数据线接线图文说明
通用串行总线（英文：Universal Serial Bus，简称USB）是连接外部装置的一个串口汇流排标准，在计算机上使用广泛，但也可以用在机顶盒和游戏机上，补充标准On-The-Go（ OTG）使其能够用于在便携装置之间直接交换资料。
二、接口定义及电路
MiniUSB接口定义：
MiniUSB引脚定义：
4、ID id脚在otg功能中才使用。
由于mini usb接口分mini-A、B和AB 接口。
如果你的系统仅仅是用做slave，那么就使用B接口，系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高平，则是B接头插入，此时系统就做主模式，如果ID为低，则是A接口插入，然后系统就会使用HNP 对话协议来决定哪个做Master，哪个做slave
permits distinction of
Micro-A- and Micro-B-Plug
Type A:connected to Ground
Type B:not connected
none
图中从左往右依次是：MiniUSB公口(A型插头)、MiniUSB公口(B型插头)、U SB公口(B型插头)、USB母口(A型插座)、USB公口(A型插头)
下图是主板与USB接口的详细连接方法。
电脑(主板)机箱前置USB的接线参考
电脑(主板)机箱前置USB的接线参考(图)一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。
绝对不能出错，否则将烧毁主板或者外设。
相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事件”，因此到现在我都怕一不小心把自己的U盘在别人的机器上被烧了，所以在使用U盘拷文件时，一直都使用键盘口附近后置的USB接口，因为主板集成的接口安全，不会有电源接反的可能。
今天客户打电话投诉说自己的电脑等了半个多月才修好，可把自己的移动硬盘往上面一接，屏幕上闪了一下发现新硬件，然后移动硬盘就没有动静了，再把移动硬盘接到办公室的电脑里也不能用了。
当时我一听头就嗡的一下，马上派人上门检查，结果当用我自己做的测试线接到后置的USB接口，指示灯亮，但接到前置就根本不亮。
拆机一看，果真接反了。
后面的事就不用说了...。
由此前置USB数据线接反的严重性大家应该都知道了，但是如何防止类似的情况发生呢，这就需要我们能够准确判别前置USB线的排列顺序，可以正确连接前置USB接线。
新机器倒还可以，有使用手册，翻一翻就可以了。
但是旧主板呢，拿去修理的机器呢？没有主板手册怎么办？到网上下载主板的使用手册，太浪费时间了，更何况也不一定能够找到该型号主板的接线图。
不过，如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。
二、USB接口实物图主机端：接线图：VCC Data－Data＋GND实物图：设备端：接线图：VCC GNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。
但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。
USB2.0 布线
引言通用串行总线(Universal Serial Bus)从诞生发展到今天，USB协议已从1．1过渡到2．O，作为其重要指标的设备传输速度，从1．5 Mbps；的低速和12 Mbps的全速，提高到如今的480 Mbps的高速。
USB接口以其速度快、功耗低、支持即插即用、使用安装方便等优点得到了广泛的应用。
目前，市场上以USB2．0为接口的产品越来越多，绘制满足USB2．0协议高速数据传输要求的PCB板对产品的性能、可靠性起着极为重要的作用，并能带来明显的经济效益。
USB2．0 接口是目前许多高速数据传输设备的首选接口，实践表明：在高速USB主、从设备的研发过程中，正确设计PCB板能充分发挥USB2．O高速性能。
但是，若 PCB板设计不当，则传输速率可能根本达不到预期目的，甚至会导致高速USB2．0设备只能工作在全速状态。
下面介绍USB2．0设备高速数据传输PCB板设计。
1 USB2．0接口差分信号线设计USB2．0协议定义由两根差分信号线(D+、D-)传输高速数字信号，最高的传输速率为480 Mbps。
差分信号线上的差分电压为400 mV，差分阻抗(Zdiff)为90(1±O．1)Ω。
在设计PCB板时，控制差分信号线的差分阻抗对高速数字信号的完整性是非常重要的，因为差分阻抗影响差分信号的眼图、信号带宽、信号抖动和信号线上的干扰电压。
差分线2D模型如图1所示。
差分线由两根平行绘制在PCB板表层(顶层或底层)发生边缘耦合效应的微带线(Microstrip)组成的，其阻抗由两根微带线的阻抗及其和决定，而微带线的阻抗(Zo)由微带线线宽(W)、微带线走线的铜皮厚度(T)、微带线到最近参考平面的距离(H)以及PCB板材料的介电常数(Er)决定，其计算公式为：Zo={87/sqrt(Er+1．41)]}ln[5．98H/(0．8W+T)]。
影响差分线阻抗的主要参数为微带线阻抗和两根微带线的线间距(S)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
USB 设备布线规则
USB是一种快速、双向、同步传输、廉价、方便使用的可热拔插的串行接口。
由于数据传输快，接口方便，支持热插拔等优点使USB设备得到广泛应用。
目前，市场上以USB2.0为接口的产品居多，但很多硬件新手在USB应用中遇到很多困扰，往往PCB装配完之后USB接口出现各种问题
比如通讯不稳定或是无法通讯，检查原理图和焊接都无问题，或许这个时候就需怀疑PCB设计不合理。
绘制满足USB2.0数据传输要求的PCB对产品的性能及可靠性有着极为重要的作用。
USB协议定义由两根差分信号线(D+、D-)传输数字信号，若要USB设备工作稳定差分信号线就必须严格按照差分信号的规则来布局布线。
根据笔者多年USB相关产品设计与调试经验，总结以下注意要点：
1.在元件布局时，尽量使差分线路最短，以缩短差分线走线距离(√为合理的方式，×为不合理方式);
2.优先绘制差分线，一对差分线上尽量不要超过两对过孔(过孔会增加线路的寄生电感，从而影响线路的信号完整性)，且需对称放置(√为合理的方式，×为不合理方式);
3.对称平行走线，这样能保证两根线紧耦合，避免90°走线，弧形或45°均是较好的走线方式(√为合理的方式，×为不合理方式);
4.差分串接阻容，测试点，上下拉电阻的摆放(√为合理的方式，×为不合理方式);
5.由于管脚分布、过孔、以及走线空间等因素存在使得差分线长易不匹配，而线长一旦不匹配，时序会发生偏移，还会引入共模干扰，降低信号质量。
所以，相应的要对差分对不匹配的情况作出补偿，使其线长匹配，长度差通常控制在5mil以内，补偿原则是哪里出现长度差补偿哪里;
6.为了减少串扰，在空间允许的情况下，其他信号网络及地离差分线的间距至少20mil(20mil是经验值)，覆地与差分线的距离过近将对差分线的阻抗产生影响;
B的输出电流是500mA，需注意VBUS及GND的线宽，若采用的1Oz的铜箔，线宽大于20mil即可满足载流要求，当然线宽越宽电源的完整性越好。
普通USB设备差分线信号线宽及线间距与整板信号线宽及线间距一致即可。
然而当USB设备工作速度是480 Mbits/s，只做到以上几点是不够的，我们还需对差分信号进行阻抗控制，控制差分信号线的阻抗对高速数字信号的完整性是非常重要的。
因为差分阻抗影响差分信号的眼图、信号带宽、信号抖动和信号线上的干扰电压。
差分线阻抗一般控制在90(±10%)欧姆(具体值参照芯片手册指导)，差分线阻抗与线宽W1、W2、T1成反比，与介电常数Er1成反比，与线间距S1成正比，与参考层的距离H1正比，如下图是差分线的截面图。
下图为四层板的参考叠层，其中中间两层为参考层，参考层通常为GND或Power，并且差分线所对应的参考层必须完整，不能被分割，否则会导致差分线阻抗不连续。
若是以图2叠层
设计四层板，通常设计时差分线采用4.5mil的线宽及5.5mil的线间距既可以满足差分阻抗90Ω。
然而4.5mil线宽及5.5mil线间距只是我们理论设计值，最终电路板厂依据要求的阻抗值并结合生产的实际情况和板材会对
线宽线间距及到参考层的距离做适当的调整。
以上所描述的布线规则是基于USB2.0设备，在USB布线过程中把握差分线路最短、紧耦合、等长、阻抗一致且注意好USB 电源线的载流能力，掌握好以上原则USB设备运行基本没问题。
