铝合金的阳极氧化模板
阳极氧化铝模板(aao)的制备与应用研究
阳极氧化铝模板（aao）的制备与应用研究【深度与广度兼具的中文文章】题目：探究阳极氧化铝模板（AAO）的制备与应用研究在科技领域中，阳极氧化铝模板（AAO）作为一种重要的材料，具备多种应用潜力。
本文将深入探讨AAO的制备方法和广泛的应用领域，以及对于未来发展的个人观点和理解。
1. 了解AAO的概念让我们对阳极氧化铝模板（AAO）进行一个简单的概念了解。
AAO是一种通过阳极氧化制备而成的铝氧化物薄膜，具有均匀的孔洞结构和优异的性能。
这种特殊的结构使得AAO在多个领域都具有重要的应用前景。
2. AAO的制备方法在研究AAO的制备方法时，我们发现了多种不同的技术途径。
其中，常见的方法包括模板法、自组装法和阳极氧化法等。
每种方法都有其独特的优势和局限性，需要根据具体的应用需求来选择合适的制备方3. AAO在纳米材料合成中的应用随着纳米技术的发展，AAO在纳米材料合成中发挥着重要作用。
其孔洞结构可以作为模板，用于制备纳米线、纳米颗粒等材料，具有广泛的应用前景。
在这一领域，AAO的制备方法和孔洞结构对最终制备的纳米材料性能有着重要影响。
4. AAO在生物医学领域中的应用除了在纳米材料合成中的应用外，AAO还在生物医学领域中展现出巨大潜力。
AAO的孔洞结构可以用于药物输送系统的设计，具有提高药物载荷量和控制释放速率的优势。
其生物相容性和可调控的孔径大小也为生物医学材料的设计提供了可能性。
5. 个人观点与展望在撰写本文的过程中，我对AAO的制备与应用研究有了更深入的理解。
我认为，未来在这一领域的发展中，需要重点关注制备方法的优化和应用性能的提升。
跨学科的合作也将推动AAO在纳米材料、生物医学等领域的更广泛应用。
通过对AAO的制备和应用研究的探讨，我们深入了解了这一重要材料的特点和潜力。
随着科学技术的不断进步，相信AAO必将在更多领域展现出其重要价值，为人类社会的发展做出贡献。
在撰写本文的过程中，我对AAO的制备与应用研究有了更深入的理解，并对其未来发展充满期待。
铝及铝合金的阳极氧化
条件下，以及盐雾试验、潮湿箱试验中，硬质膜具有良好的
耐蚀性能，一般情况下优于普通氧化膜。膜层具有高的电绝
缘性，膜厚100μm时，击穿电压为1850V，浸绝缘漆后可达
2000V。
08-2019 FH
电镀工艺学10-136
9
膜的熔点高达2050℃，传热系数很低，仅有67kW／m2·K， 是绝好的耐热材料，短时间内能耐1500～2000℃的高温。膜 层愈厚，耐火焰冲击时间愈长。
2H+ + 2e →H2↑ 而在阳极上，主要是水的放电：
H2O －2e → [O] + 2H+ 2Al + 3[O] → A12O3 ＋ 1670kJ
08-2019 FH
电镀工艺学10-136
12
通过电子显微镜、示踪原于等现代测试方法，对氧化膜形 成过程提出了新的观点，在阳极上铝原子失去电子而氧化：
08-2019 FH
电镀工艺学曲线
08-2019 FH
电镀工艺学10-136
15
AB段 阻挡层形成 通电开始的几秒至十几秒时间内，电 压随时间急剧增加到最大值，称为临界电压或形成电压。说 明在阳极上形成了连续的、无孔的薄膜层，具有较高的电阻， 称为阻挡层。随着膜层加厚，电阻增大，引起槽电压急剧地 呈直线上升，阻挡层的出现阻碍了膜层的继续加厚。阻挡层 的厚度与形成电压成正比，形成电压越高，阻挡层越厚；而 与氧化膜在溶液中的溶解速度成反比。在普通硫酸阳极氧化 时 采 用 13V—18V 槽 电 压 ， 则 阻 挡 层 厚 度 约 为 0.01μm ～ 0.015μm。温度对形成电压的影响很大，温度高，溶液对膜 的溶解作用强，阻挡层薄，形成电压低。这一段的特点是氧 化膜的生成速度远大于溶解速度。
铝合金阳极氧化膜膜厚不均匀的原因
铝合金阳极氧化膜膜厚不均匀的原因 -鑫尚利电
子
2016-10-27 点击数：343

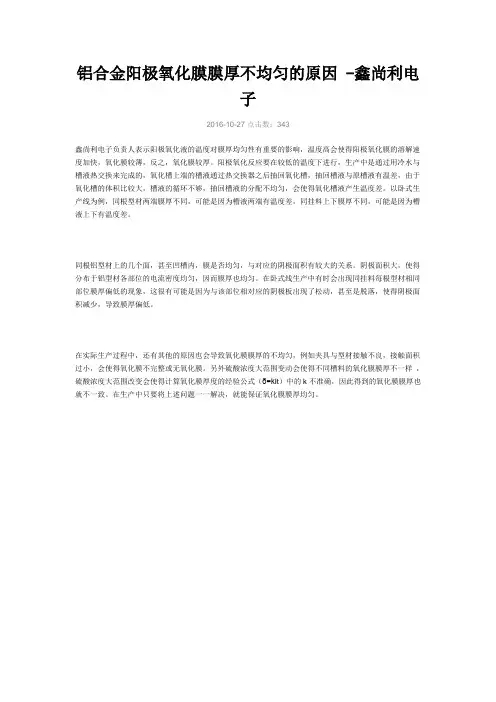

鑫尚利电子负责人表示阳极氧化液的温度对膜厚均匀性有重要的影响，温度高会使得阳极氧化膜的溶解速度加快，氧化膜较薄，反之，氧化膜较厚。
阳极氧化反应要在较低的温度下进行，生产中是通过用冷水与槽液热交换来完成的，氧化槽上端的槽液通过热交换器之后抽回氧化槽，抽回槽液与原槽液有温差，由于氧化槽的体积比较大，槽液的循环不够，抽回槽液的分配不均匀，会使得氧化槽液产生温度差。
以卧式生产线为例，同根型材两端膜厚不同，可能是因为槽液两端有温度差，同挂料上下膜厚不同，可能是因为槽液上下有温度差。
同根铝型材上的几个面，甚至凹槽内，膜是否均匀，与对应的阴极面积有较大的关系。
阴极面积大，使得分布于铝型材各部位的电流密度均匀，因而膜厚也均匀。
在卧式线生产中有时会出现同挂料每根型材相同部位膜厚偏低的现象，这很有可能是因为与该部位相对应的阴极板出现了松动，甚至是脱落，使得阴极面积减少，导致膜厚偏低。
在实际生产过程中，还有其他的原因也会导致氧化膜膜厚的不均匀，例如夹具与型材接触不良，接触面积过小，会使得氧化膜不完整或无氧化膜。
另外硫酸浓度大范围变动会使得不同槽料的氧化膜膜厚不一样，硫酸浓度大范围改变会使得计算氧化膜厚度的经验公式（δ=k It）中的k不准确，因此得到的氧化膜膜厚也就不一致。
在生产中只要将上述问题一一解决，就能保证氧化膜膜厚均匀。
铝合金硬质阳极氧化
铝合金硬质阳极氧化
1.硬质氧化膜的特点
铝合金硬质阳极氧化和普通氧化膜相比具有以下特点：氧化膜比较厚（一般厚度不小于25um）、硬度比较高（大于350HV）、耐磨性较好、空隙率较低、耐击穿电压较高，而表面平整性可能显得稍差一点。
2.硬质阳极氧化的工艺特点
硬质阳极氧化和普通氧化的原理、设备、工艺和检测等各方面没有本质的区别。
硬质氧化设法降低氧化膜的溶解性，主要特点为：
a.槽液温度较低（普通20度左右，硬质5度以下），一般情况下温度低生成的氧化膜硬度高
b.槽液浓度低（普通硫酸浓度20%，硬质15%以下），浓度低对膜溶解性小
c.槽液里添加有有机酸，硫酸里面加草酸或者酒石酸等
d.外加电压、电流较高（普通电流dm2,电压18V以下，硬质电流2~5A/dm2，电压25V以上。
最高可达100V）
e.外加电压宜采用逐步递增电压的方法。
因其电压高电流大，处理时间长因此能耗大。
同时硬质氧化常采用脉冲电源或者特殊波形电源
3.铸造铝合金硬质阳极氧化
铸造铝合金通常需要硬质阳极氧化来提高其性能，铸造铝合金常用铝/硅系合金和铝/铜系合金，铝硅系具有良好的铸造性能和耐磨性
能而用量最大，广泛应用于结构件和零部件，有时添加铜和镁改善力学性能和耐热性。
铝铜系也是常用的铸造合金，主要用于承受大的动静载荷和形状不复杂的砂型铸件。
铸造铝合金因含有非金属等元素需要对电解液和电源波形进行改进，电解液一般可在硫酸中加某些金属盐或有机酸，硫酸-草酸-酒石酸溶液、硫酸-干油溶液；电源形式一般改为交直流叠加、不对称电流、脉冲电流等，其中脉冲效果较好。
电铸件氧化前应对菱角导园和去除毛刺等，防止电流集中。
铝阳极氧化MIL-A-8625F标准中文版
铝阳极氧化 MIL-8625F 标准中文版
美国军事标准 铝和铝合金阳极氧化膜 此标准由美国国防部所有部门和科室批准使用
1. 范围 1.1 范围 本标准包括非建筑用途的铝和铝合金的 6 类和 2 级电解生产的阳极氧化膜的要求 （见 6.1） 1.2 分类 本标准所列阳极氧化膜的类别和级别如下：
ANSI/ASTM B 137 铝和铝合金的阳极氧化膜的重量测试 ASTM B 224 利用涡流仪测试铝氧化膜厚度，以及其它非磁性材料上的非导电层的厚 度 ASEM D 822 测定油漆，清漆，硝基漆和其它产品的曝光和曝光仪（碳-电弧型）的标 准使用方法 ASTM D 2244 不透明材料色差的仪器测试 ASTM G 23 有水和无水的非金属材料曝光测试的曝光仪（碳-电弧型）的标准使用方 法 ASTM G 26 有水和无水的非金属材料曝光测试的曝光仪（氙-电弧型）的标准方法 2.3 优先程序 在本标准和所引用的参考文件有矛盾时，本标准具有优先权，但是本标准 不能超越现行的相关法律和法规。 3.要求 3.1 材料 使用的材料应能产生符合本标准要求的氧化膜。 3.1.1 基体金属 基体金属的表面应无任何由于机加工，切割，刮削，抛光，弯曲， 拉伸，滚轧，热处理，合金的化学失衡和掺杂等等引起的表面缺陷，这种缺陷可能导致阳 极氧化测试板或零部件不符合本标准的任何一个要求。基材金属应经过清洗，腐蚀，阳极 氧化和封闭，亦获得满足本标准要求的阳极氧化膜。 3.2 设备与工艺 使用的设备和工艺保证所有的阳极氧化膜满足本标准的所有要求。除非 在合同，订购单或适用图纸另有规定的操作条件应由供应商选择。 3.3 概述 3.3.1 零件和组件的阳极氧化 3.3.1.1 零件的阳极氧化 除非在合同，订购单或适用图纸有特殊要求，必须要等所有的热 处理、机加工、焊接成形和打孔等工序完成之后才能进行阳极氧化。 3.3.1.2 组件的阳极氧化 除非在合同，订购单或适用图纸有特殊要求。在连接处或凹槽中 会截留电解液的组件不能进行阳极氧化（组成组件的零件应单独阳极氧化，再进行装配）。 如果在合同，订购单或适用图纸批准对组件进行阳极氧化，则使用的工艺方法结果不会由 于截留的电解液二使组件受损。（除非规定氧化膜的种类，应采用 I 和 IB 类）。组件中包含 非铝合金零件，例如钢、黄铜、或有机物之类的，它会受到前处理、阳极氧化溶液的腐蚀 或妨碍形成一致的氧化膜，除非非铝表面有遮蔽或者用电流绝缘方法使生成的氧化膜符合 本规范要求。 3.3.1.3 复杂形状的阳极氧化 在对凹槽会截留电解液的复杂零件进行阳极氧化时，采用的 工艺应保证零件不应截留电解液造成相应的损害。（如果没有特殊要求，应采用 I 类或 IB 类 氧化膜。） 3.3.2 搬运和清洁 在零件所有前处理，阳极氧化和后处理得过程中，要避免那些机械损 伤和沾污。零件上应无异物，氧化物，泥土，油脂，油漆，焊药等。应用适当的方法清除 氧化皮和其他中间膜。含有铁质（如铁绒，氧化铁和铁丝之类）研磨剂，它会嵌入金属中， 会加速铝和铝合金的腐蚀，因此禁用铁质研磨剂作为阳极氧化前的机械清洁剂。如有特殊 清洗要求，应会在合同或者订购单上注明。 3.3.3 反射面 当合同或订购单中指明（见 6.2），加工零件具有高发射表面时，则在阳极氧 化前进行化学物或电化学抛光（见 6.9） 3.3.4 修整（机加损伤和挂具点） 除非有特殊要求，对零件上造成阳极氧化膜损伤，但不 损坏零件本身的机械损伤区域应使用 QPL-817061I 所认可的 I 类阳极氧化膜级的化学转换材 料和适用的方法进行修整。修整只能对机加工损伤，像刮痕之类的。至于 III 类阳极氧化膜， 只允许不磨损的区域进行修整（见 6.6.1）。由机加工引起的损伤区域最多不能超过阳极氧
铝合金阳极氧化的膜的组成及处理方法
铝合金阳极氧化的膜的组成及处理方法
铝合金以及五金的氧化膜具体由哪些成分组成的呢？铝膜的硬度很高，不知道用什么工艺做成的，好像听说是电解的方式做阳极氧化膜，形成了多孔的形式即生成了现在的阳极氧化铝，溶液在不断的电解的模式下铝膜外层不算的加厚，到最后的时候从而形成一层厚厚的基膜。
阳极氧化膜的主要组成成分有两种物质：Al2O3和从Al203·H20，膜与金属结合的相当牢固，这样不但能够大大的提高金属以及物体的物理性质，还有一个比较重要的特点就是能够提高金属的抗腐蚀能力，可以提高表面的电阻增强表面的绝缘性。
比方说有举一个案例就是通过铝导线做成的电机轴变压器的绕线圈。
经过阳极氧化的铝膜一般有一个显著的特点，就是在表面上会有很多微型孔，一般能够有很好的吸附性，所以才有近一步的染色氧化工艺，对铝合金氧化的表面染色能够起到很好的美观以及保护作用，还可以认为是一项比较好的装饰工艺。
很多人都知道要做阳极氧化处理，但是有一些人就不到阳极氧化厂膜用什么化学药剂去掉，铝合金表面的蓝色氧化膜怎么去掉比较好，应该用什么药剂去点药剂硬质氧化膜，只是想去除局部的氧化膜而已。
阳极氧化膜保护着铝合金内部的金属，我们可以仔细的斟酌用一定的工艺技术可以去掉表面的膜。
可以对膜进行分析，膜一般是铝膜，也就说我们可以用氢氧化钠的溶液跟阳极氧化的工件表面进行反应，一
般能够比较有效的去掉表面处理的氧化膜。
氢氧化钠溶液一般的浓度范围是50-65克每升，这个浓度下溶剂拥挤氧化膜是没什么大问题，主要是说我们的阳极氧化处理的时候要选择自己产品最适合的厚度以及硬度范围。
注:本文版权归属/铝合金硬质氧化，转载须注明来源。
铝合金阳极氧化膜制备实验
1、铝合金材料的准备：将铝合金材料放入热水中加热至80℃，然后用清水冲洗干净。
2、阳极氧化前处理：将加热好的铝合金材料浸入10%盐酸中进行去脂处理，然后用强碱性溶液(如NaOH)进行去色处理。
最后用弱盐酸或者乙二胺进行卤化处理。
3、制作电解槽：在容器中装入适当数量的无机盐(如KCl)和有机物(如乙二胺)，使之成为一个可以对试样进行电解的流体体系。
4、安装试样：将上一步得到的试样安装在流体体系中并把正/负端连接到DC供应器上。
5、开始氧化反应: 在DC供应器上手动或者通过PLC闭环信号传递, 让DC供应器工作, 氧化反应就会马上开始.
6、波形监测: 通常情况下, 氧化反应是不断变化的, 可以使用数字仪表板对波形随时间耦合情况进行监测.
7、氧化物去除: 当氧化物生成到一定量时, 立即关闭DC供应器并把试样从流体体系中取出. 最后使用食盐水对试样冲洗干净即可得到所要得到的阳极氧化膜。
阳极氧化铝模板(aao)的制备与应用研究
标题：深度探究阳极氧化铝模板（AAO）的制备与应用研究一、概述阳极氧化铝模板（AAO）是一种具有微孔结构的材料，由于其独特的性质在众多领域展现出了巨大的应用潜力。
本文将深入探讨AAO的制备方法和其在各个领域的应用研究。
二、AAO的制备方法1. 模板法制备模板法是制备AAO的常见方法，通过模板的作用，在铝基底上形成一定孔径和密度的孔洞结构。
该方法可以利用硬模板或软模板，如聚苯乙烯球和聚苯乙烯磺酸钠等，通过控制模板的大小和形状来调控AAO 的孔洞结构。
2. 自组装制备自组装是一种简单高效的AAO制备方法，通过表面张力和化学吸附等现象，使得前驱体在铝表面形成规整的排列。
随后进行阳极氧化处理，即可得到具有有序孔洞结构的AAO材料。
3. 氧化还原制备氧化还原法是将铝箔经过预处理后，在氧化液中进行氧化还原反应，从而形成具有孔洞结构的AAO材料。
这种方法制备的AAO具有高度可控性和规整性，能够满足一些特殊应用的需求。
三、AAO在材料科学中的应用研究1. 纳米材料制备AAO模板具有均匀、有序的孔洞结构，可以用作纳米材料的制备模板。
通过在孔洞中填充各类材料并去除模板，可以制备出具有规整结构和特殊性能的纳米材料，如纳米线、纳米颗粒等。
2. 光伏领域应用AAO的孔洞结构对光子在介质中的传播和反射具有一定影响，因此在太阳能电池、光子晶体和光子晶格方面具有重要应用潜力。
通过调控AAO的孔洞结构和尺寸，可以提高光电转换效率和光学性能。
3. 储能材料研究AAO的孔洞结构可以用于储存和传输离子或分子，因此在储能材料领域有着广泛的应用。
通过在孔洞中填充导电材料或特定离子，可以制备出具有高效储能性能的新型材料。
四、结语通过对AAO的制备方法和应用研究的探讨，我们可以看到AAO具有广阔的应用前景和重要的研究价值。
在未来的科研工作中，我们需要深入研究AAO在材料科学、光伏领域和储能材料等方面的应用，同时不断改进制备方法，以推动其在实际应用中发挥更大的作用。
阳极氧化铝模板
阳极氧化铝模板
阳极氧化铝模板是一种常用的模板材料，它具有高强度、耐腐蚀、耐磨损等优点，被广泛应用于电子、机械、航空航天等领域。
在实际应用中，阳极氧化铝模板的制备工艺和特性对其性能和应用范围有着重要影响。
本文将介绍阳极氧化铝模板的制备工艺和特性。
首先，阳极氧化铝模板的制备工艺包括前处理、阳极氧化、封孔和染色等步骤。
前处理是指在阳极氧化前对铝基材进行表面清洁和脱脂处理，以确保阳极氧化层的附着力和均匀性。
阳极氧化是将经过前处理的铝基材置于含有硫酸、氧化剂等电解液中，通过外加电压使铝表面形成氧化膜的过程。
封孔是指在阳极氧化后，通过热处理或化学处理使氧化膜的孔隙闭合，提高其耐腐蚀性能。
染色是指将封孔后的氧化膜浸泡在染料溶液中，使其表面呈现出不同颜色，增加装饰性和标识性。
其次，阳极氧化铝模板具有一定的特性，包括表面硬度高、耐腐蚀、耐磨损、
绝缘性能好等。
阳极氧化膜的硬度通常在150-300HV之间，比铝基材的硬度高出
数倍，具有良好的耐磨损性能。
同时，阳极氧化膜具有良好的耐腐蚀性能，可以在酸、碱等腐蚀介质中长期稳定使用。
此外，阳极氧化膜具有良好的绝缘性能，可以在电子、电器领域中作为绝缘材料使用。
综上所述，阳极氧化铝模板是一种具有广泛应用前景的材料，其制备工艺和特
性对其性能和应用范围有着重要影响。
随着科技的不断发展和进步，相信阳极氧化铝模板在未来会有更广泛的应用和更广阔的发展空间。
压铸铝合金阳极氧化膜更加均匀的方法
要获得更加均匀的压铸铝合金阳极氧化膜，可以采取以下方法：
1. 控制电解液的成分和温度：电解液的成分和温度对氧化膜的形成有重要影响。
合理选择电解液的成分和控制温度可以提高氧化膜的均匀性。
通常使用硫酸、草酸等作为电解液，控制在适宜的温度范围内进行氧化处理。
2. 控制电流密度：电流密度是影响氧化膜均匀性的重要因素。
过高的电流密度会导致氧化膜表面出现不均匀的颗粒状结构，而过低的电流密度则会导致氧化膜形成速度过慢。
因此，需要根据具体情况选择适当的电流密度。
3. 控制氧化时间：氧化时间也是影响氧化膜均匀性的因素之一。
过长的氧化时间会导致氧化膜厚度不均匀，而过短的氧化时间则会导致氧化膜过薄。
因此，需要根据具体情况选择适当的氧化时间。
4. 优化工艺参数：除了上述因素外，还可以通过优化工艺参数来提高氧化膜的均匀性。
例如，可以调整搅拌速度、电解槽的设计等，以提高氧化膜的均匀性。
需要注意的是，不同的压铸铝合金材料和具体要求可能需要采取不同的方法来提高氧化膜的均匀性。
因此，在实际操作中，需要根据具体情况进行调整和优化。
铝阳极氧化MIL-A-8625F标准中文版
铝阳极氧化MIL-8625F标准中文版铝阳极氧化MIL-8625F标准中文版美国军事标准铝和铝合金阳极氧化膜此标准由美国国防部所有部门和科室批准使用1.范围1.1范围本标准包括非建筑用途的铝和铝合金的6类和2级电解生产的阳极氧化膜的要求（见6.1）1.2 分类本标准所列阳极氧化膜的类别和级别如下：1.2.1 分类I 类---铬酸阳极氧化，在铬酸槽生成的常规氧化膜（见3.4.1）IB类---铬酸阳极氧化，低电压工艺，22±2V（见3.4.1）IC类---非铬酸阳极氧化，应用非铬酸的配方生成的I和IB类氧化膜（见3.4.1）和（6.1.2）II类---硫酸阳极氧化，在硫酸槽生成的常规的氧化膜（见3.4.2）IIB类---硫酸阳极氧化膜，应用非铬酸的配方生成的I和IB类氧化膜（见3.4.1和6.1.2）III类---硬质阳极氧化膜（见3.4.3）1.2.2 级别1级—不染色(见3.5)2级---染色（见3.6）2.适用文件2.1 政府文件2.1.1 规范与标准下面的规范与标准构成本标准的组成部分。
（此处有删节）规范军事规范MIL-P-23377 耐化学和溶剂腐蚀的环氧聚酰胺涂层，MIL-C-81706 铝和铝合金的化学转化膜MIL-P-85582 水性环氧树脂涂层联邦规范QQ-A-250/4 2024铝合金的板和薄板标准联邦标准FED-STD-141 油漆，清漆，硝基漆和相关材料：取样和测试方法。
FED-STD-151 金属：测试方法军事标准MIL-STD-105 取样程序和质量检查表2.2 非政府出版物下面的规范和标准构成本标准的组成部分。
（此处有删节）美国试验和材料学会（ASTM）ASTM B 117 盐雾试验方法ANSI/ASTM B 137 铝和铝合金的阳极氧化膜的重量测试ASTM B 224利用涡流仪测试铝氧化膜厚度，以及其它非磁性材料上的非导电层的厚度ASEM D 822 测定油漆，清漆，硝基漆和其它产品的曝光和曝光仪（碳-电弧型）的标准使用方法ASTM D 2244 不透明材料色差的仪器测试ASTM G 23 有水和无水的非金属材料曝光测试的曝光仪（碳-电弧型）的标准使用方法ASTM G 26 有水和无水的非金属材料曝光测试的曝光仪（氙-电弧型）的标准方法2.3 优先程序在本标准和所引用的参考文件有矛盾时，本标准具有优先权，但是本标准不能超越现行的相关法律和法规。
MIL-A-8625F铝和铝合金的阳极氧化膜
3.
REQUIREMENTS
3.{ Materials. The materials used shall be such as to produce coatings which meet the requirements of this specification. 3.1.1 Base metal. The base metal shall be free from surface defects, caused by machining, cutting, scratching, polishlng, buffing, roughening, bending, stretching, deforming, rolling, sandblasting,vaporblastlng, etching, heat treatment condltlon, alloy chemtstry Imbalance and inclusions, that will cause coated test panels or parts to fafl any of the requirements of this specification. The base metal shall be subjected to cleaning, etching, anodlzlng and seallng procedures as necessary to yteld coatings meeting all requirementsof th!s specification. 3.2 Equipment and processes. The equipment and processes employed shall be such as to produce coatings which meet the requirements of th~s specification.-Unless otherwise specified In the contract, purchase order or applicable drawfng (see 6.2), process operating conditions shall be at the option of the supplfer. 3.3 General. 3.3.1 Anodlztng of parts and assemblies. 3.3.1.1 Anodlzlng of parts. Unless otherwise specified in the contract, purchase ortieror ap@Jicable dr$u?fig(see'6:2), parts shall be anodized after , ,, al? heat treatment,~. machining, ~e?dlr!g?formingand perforating have been . completed. ! 3.3.1.2 Anod~zhd of assemb~ies. 'Unlessotherwise speclfled In the contract, purchase"brderor applicable drawi%g, anodic coatings shall not be applied to-assembltes whtch'will' entrapthe'electrolyte In joints or recesses (components shall be anodized separately prior to assembly). Nhen anodlzlng of assemblies is authorized by the;coit~actj purchase,orderor applicable drawing, the proce,sslng,fflet~od 's~all not result in subsequent damage to used the assembly from electrolyte entraprnent[Type I or"IA coatings shall be used ( unless another coating Type Is specl,fied). Assemblies which contain non-aluminumparts such as steel, brass or organic substances, which would be attacked by pretreatment or anodizing solutlons or would prevent un{form formation of the anodlc coating, shall not be anodized as assemblies, unless the non-aluminum surfaces are masked or electrically insulated In a manner which produces anodlc coatings meeting the requirements of this specification.
铝阳极氧化协议书模板
铝阳极氧化协议书模板甲方（委托方）：_____________________乙方（承接方）：_____________________鉴于甲方有铝阳极氧化加工的需求，乙方具备相应的加工能力和资质，双方本着平等互利的原则，经协商一致，就甲方委托乙方进行铝阳极氧化加工事宜达成如下协议：第一条委托加工内容1.1 甲方委托乙方加工的产品为铝阳极氧化。
1.2 加工产品的规格、型号、数量、质量要求等详见附件一。
第二条材料供应2.1 甲方负责提供符合乙方加工要求的铝材料。
2.2 乙方应按照甲方提供的技术要求和标准进行加工。
第三条质量标准与验收3.1 乙方加工的产品应符合国家相关质量标准和甲方的技术要求。
3.2 甲方有权对乙方加工的产品进行验收，如产品不符合质量要求，甲方有权要求乙方进行返工或更换。
第四条交货期限4.1 乙方应按照甲方要求的时间完成加工，并按时交付加工产品。
4.2 如因乙方原因导致交货延期，乙方应承担相应的违约责任。
第五条价格与支付5.1 双方约定的加工费用为每吨人民币_______元（大写：_______）。
5.2 甲方应在乙方交付合格产品后_______日内支付加工费用。
第六条保密条款6.1 双方应对在本协议履行过程中知悉的对方商业秘密和技术秘密予以保密。
6.2 未经对方书面同意，任何一方不得将上述秘密泄露给第三方。
第七条违约责任7.1 如一方违反本协议约定，应承担违约责任，并赔偿对方因此遭受的损失。
7.2 违约责任的具体承担方式和赔偿金额由双方协商确定。
第八条争议解决8.1 本协议在履行过程中如发生争议，双方应首先通过友好协商解决。
8.2 协商不成时，任何一方均可向甲方所在地人民法院提起诉讼。
第九条协议的变更与解除9.1 本协议一经双方签字盖章后生效，未经双方书面同意，任何一方不得擅自变更或解除。
9.2 如遇不可抗力因素导致本协议无法履行，双方可协商变更或解除本协议。
第十条其他10.1 本协议未尽事宜，双方可另行协商解决。
AAO无机膜-AAO模板
AA 包括模板即P AA 早在的氧极氧多孔类型的阳多孔渡层景引典型AA 这样和金O 模板，即括单通AAO 板无机膜（上Porous Ano O 。
在 19 世纪中氧化膜，并发氧化工艺最孔型两种氧型，一般来说阳极氧化膜孔型的阳极层。
近年来引起了人们型AAO 结构O 具有蜂窝样的单元中金属之间。
AAO 即阳极氧化O 模板，双上木科技）等odic Alumin 中期，人们发现这层氧最早出现在 2氧化结果。
形说，采用硼膜；采用硫酸极氧化膜。
多，高度有序极大的兴趣构如下图所窝状结构，间有个圆形O 无机化铝模板，A 双通AAO 模等。
但更为准na ，因为阻挡们就发现铝的氧化膜极大地20 世纪 20形成这种不同硼酸等几乎不酸、磷酸、草多孔型阳极氧序AAO/PAA 趣，国内外所示：即由许多六形的小孔。
在机膜-A Anodic Alum 模板，超薄A 准确的说法挡型，即阳的表面通过地提高了铝年代，在不同结构的条不溶解氧化草酸等溶解氧化铝膜过A 膜在现代外学者争开展六角形柱体在孔的下端AAO 模minum Oxid AAO 模板法应该为多孔阳极氧化无孔过电化学阳极铝表面的耐腐不同的氧化条条件主要取决化膜的酸作为解能力较强的过去主要用作代工业和高新展了对它的氧化物原胞端有个半球形模板de ，又称A （上木科技孔阳极氧化孔的氧化层极氧化可以腐蚀性和耐条件下，会决于氧化时为电解质会的酸作为电作着色层和新技术方面的研究。
胞（单元）形的阻挡层AAO 无机膜技），V 型A 化铝, 简称P 层，也可以称以形成一层致耐磨性。
铝的会产生致密型时所用电解质会形成致密无电解质则会形和粘接工艺的面广阔的应用组成的，每层，位于氧化膜，AAO PAA ，称为致密的阳型和质的无孔形成的过用前每个化层典型AAO模板的微观结构示意图超薄双通AAO结构，草酸中制备AA 高纯（阴 两然后压、 电解氧化单通A O 制备过程纯度铝片（阴极）个电极置于后通过恒压电流、时解工艺一般化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流稳压电源恒流使用方法
先将电压调节旋钮按顺时针方向调至最大； 再将电流调节旋钮按逆时针方向调至最小； 接上负载（此实验中铝棒接红接线柱，铅电 极接黑接线柱）； 打开电源开关，再顺时针方向调节电流旋钮 使输出电流至需要的电流值，此时稳流状态 灯亮，表明已是稳流状态。
选做实验
在完成以上实验的基础上，进行下面实验： 1.配制100g/L的NaOH溶液； 2.用胶头滴管吸取上溶液滴在着色的铝棒上， 观察有何变化，记录变化时间。（指滴上溶 液至着色铝棒刚发生变化的时间）； 3.用胶头滴管吸取上溶液滴在未着色的铝棒 上，观察有何变化，记录变化时间。 4. 比较两种情况，并进行解释。
铝的阳极氧化与着色
主讲教师: 谭小平
一 实验目的
了解铝与铝合金阳极氧化及着色的原理 与方法。 掌握阳极氧化着色的基本操作规程，为今 后参加工业生产提供感性和理性认识。
二 实验原理
以经过预处理的铝试样作为阳极，在适当的电解液中，在外 加电流作用下生成氧化膜(Al2O3层）的过程称为铝的阳极氧化。 其装置中阴极为在电解溶液中化学稳定性高的材料，如铅、不 锈钢、铝等。铝阳极氧化的原理实质上就是水电解的原理。当 电流通过时，在阴极上，放出氢气；在阳极上，析出的氧不仅 是分子态的氧，还包括原子氧（O）和离子氧，通常在反应中 以分子氧表示。作为阳极的铝被其上析出的氧所氧化，形成无 水的氧化铝膜，生成的氧并不是全部与铝作用，一部分以气态 的形式析出。同时该过程中伴随有铝的溶解、离子迁移，离子 在电极上放电以及其他反应过程。
三 实验设备及材料
直流稳压电源、铅电极、铝电极、烧杯、 夹具、温度计、茜素红、硫酸、硝酸、磷酸 以及氢氧化钠。
四 实验步骤与方法
1. 实验溶液配制（已配） (1) 10%NaOH溶液 (2) 10%硝酸溶液 (3) 15~20%硫酸溶液 (4) 化学抛光液（78%磷酸+11%硫酸+11%硝酸） (5) 2～5%茜素红着色液 2. 试样准备 (1) 用夹具夹紧试样 (2) 去油(在60~70℃下，在10%NaOH溶液中浸泡1min) (3) 清水洗净并干燥 (4) 化学抛光(在常温下浸泡2min ，将试样表面进一步去 油整光) (5) 水洗（先热水冲洗，再冷水冲洗）并干燥 (6) 出光处理(在10%硝酸溶液中浸泡10min，冷水冲洗 并干燥)
思考题： 1.阳极氧化着色效果与哪些因素有关？ 2.为什么每次工序后要水洗？ 3.封闭处理的作用是什么？
图2 三种着色阳极化膜的特征
注意：⑴某些染液中有硫酸存在，会使膜层着色不上。即使硫酸对染料无影响， 也会使染料的pH值下降，导致色调的变化。因此，着色前制品的清洗尤为重要。 ⑵严禁油污进入染液中，否则着色表面容易出现条纹或污斑缺陷。 ⑶为保证着色均匀、色泽一致，铝件阳极氧化处理条件必须一致，染色条 件也应一致。
3. 阳极氧化 在硫酸溶液中，用铅板作为对电极，阳极氧化 30min ，温度18~20 ℃ ，电流密度为1.52.0A/dm2（实验中稳流电流取0.2A），冷水冲 洗并干燥。
4. 着色处理 在50~65℃下，在2～5%茜素红着色液中浸泡 1min ，水洗干燥。
5. 封孔处理 沸水中煮30min。ຫໍສະໝຸດ 图3阳极氧化膜的封闭示意图
着色：氧化膜的多孔结构决定了它的高度吸附能 力，可以通过各种手段使阳极氧化膜具有 各种颜色。 常用着色方法与特点： 方法：吸附着色、整体着色和电解着色。 特点：吸附着色工艺简便，但固色能力和耐光 性都较差；相对而言，整体着色阳极化和 电解着色二步法工艺较复杂，但它们的吸 附能力强，与基体结合牢固。其中整体着 色可以在阳极化槽中直接得到有色的膜， 而电解着色二步法是在阳极氧化后再加一 步电解着色，电解得到的金属微粒沉积在 阳极氧化膜的孔底，见图2。
为了提高阳极膜的防护性能和经久保持膜的着色效果， 阳极氧化膜需要在热水中封闭。一般认为封闭过程是无定形 氧化铝的水合作用生成水合氧化铝(Al2O3 · H2 O)晶体的化学 过程。热水为98~100℃，比电导不超过10Ms/cm的蒸馏水。 阳极氧化膜的封闭示意图见图3。
五 实验报告要求
观察阳极氧化后的试样，评价其氧化膜着 色后的外观质量,分析其可能原因。 说明铝和铝合金阳极氧化的原理。 简要叙述铝阳极氧化的工艺过程。 在报告后附上一段着色试样。
六 实验中注意事项
大部分溶液具有腐蚀性，在倾倒过程中注意 安全，标签向上，以免腐蚀。 实验严格按实验步骤进行，节约各种原料试 剂。 阳极氧化中恒流源采用直流稳压电源，电流 取值0.2A，其使用方法见下页；另外，通电 后铝棒与铅电极不能接触短路，实验完毕后， 先关电源，再取电极。 整个实验结束后，整理器材，打扫卫生。 按学号分组，3~4人一组，每组领取铝棒2根。
图1 铝的阳极氧化膜结构
阳极氧化膜由两层组成：⑴靠近基体的致密的内层即阻挡层（也称活性层） ⑵多孔的厚的外层 氧化膜的大部分优良特性都是由多孔外层的厚度及孔隙率所决定的， 它们都与阳极氧化条件密切相关。 影响氧化膜生长和质量的因素：⑴电解液的温度⑵电流密度⑶阳极氧化时间 硫酸浓度对氧化膜厚度的影响不大，为获得中等厚度、多孔而易于着色和封 闭、抗蚀性较高的膜层，浓度最好为15%-20%。
