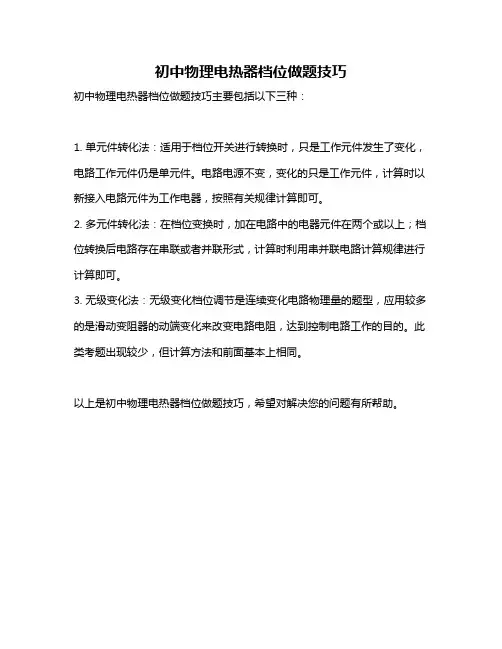

初中物理电热器档位做题技巧

初中物理电热器档位做题技巧
初中物理电热器档位做题技巧主要包括以下三种：
1. 单元件转化法：适用于档位开关进行转换时，只是工作元件发生了变化，电路工作元件仍是单元件。

电路电源不变，变化的只是工作元件，计算时以新接入电路元件为工作电器，按照有关规律计算即可。

2. 多元件转化法：在档位变换时，加在电路中的电器元件在两个或以上；档位转换后电路存在串联或者并联形式，计算时利用串并联电路计算规律进行计算即可。

3. 无级变化法：无级变化档位调节是连续变化电路物理量的题型，应用较多的是滑动变阻器的动端变化来改变电路电阻，达到控制电路工作的目的。

此类考题出现较少，但计算方法和前面基本上相同。

以上是初中物理电热器档位做题技巧，希望对解决您的问题有所帮助。

物理人教版九年级全册用电器的档位问题

小试身手：
3.如图所示为某电热饮水机的电路原理图．已知电源电压保持220V不变，电阻R1的阻值为1210Ω，电阻 R2的阻值为121Ω．当开关 S，S1都闭合时，饮水机处于（填 “保温”,加热）状态;饮水机处于保温状态时电路的总功率是 W；饮水机处于加热状态时电路的总功率是 W 《说明与检测》下97页 6题 4.《说明与检测》上98页 5题
即：接入电路中的电阻越小，功率越大，档位越高
热身训练：
1.某电烤箱的电路示意图,其中R1,R2 均为发热电阻，当闭合开关S1时，电路中的电阻是，此时电烤箱处于挡，开关S1 S2都闭合，电路中的电阻是，此时电烤箱处于挡。
2.如图所示，电源电压不变，两个灯泡的规格完全相同，只闭合S3电路的总功率为P1；只断开S2，电路的总功率为P2；只闭合S2，电路的总功率为P3则下列判断正确的是( ) A.P1＜P2＜P3 B.P1＞P2＞P3 C.P1＜P3＜P2 D.P2＞P1＞P3
能力提升：《说明与检测》上97页
21题
5.新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示。R 1 和R 2 均为电热丝，S 1 是自动控制开关．煮饭时，把电饭锅接入220V电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图像如图乙所示。.求：（1）S和S 1 都闭合时电饭锅的电功率；（2）电热丝R 2 的阻值；（3）这30min内电饭锅产生的热量。
6.《说明与检测》上84页
21题
课后作业：
《说明与检测》下63页《说明与检测》下114页《说明与检测》下72页 9题 21题 21题
复习：用电器档位问题

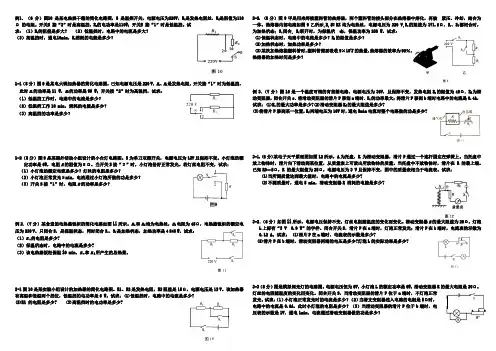

(完整版)九年级物理电功率多档位计算2018

例1．（6 分）图10 是某电热烘干箱的简化电路图，S 是温探开关，电源电压为220V，R1是发热电阻丝，R2是阻值为110Ω的电阻。

开关S 接“2”时是高温挡，R1的电功率是110W；开关S 接“1”时是低温挡。

试求：（1）R1的阻值是多大？（2）低温挡时，电路中的电流是多大？（3）高温挡时，通电10min，R1消耗的电能是多少？1-1（8分）图9是某电火锅加热器的简化电路图，已知电源电压是220 V，R1、R2是发热电阻，开关接“1”时为低温挡，此时R1的功率是11 W，R2的功率是99 W；开关接“2”时为高温挡，试求：（1）低温挡工作时，电路中的电流是多少？（2）低温挡工作10 min，消耗的电能是多少？（3）高温挡的功率是多少？1-2（8分）图9是某课外活动小组设计的小台灯电路图。

S为单刀双掷开关，电源电压为12V且保持不变。

小灯泡的额定功率是6W，电阻R的阻值为６Ω。

当开关S接“２”时，小灯泡恰好正常发光。

若灯丝电阻不变，试求：（1）小灯泡的额定电流是多少？灯丝的电阻是多少？（2）小灯泡正常发光５min，电流通过小灯泡所做的功是多少？（3）开关S接“1”时，电阻R的功率是多少？例2．（7分）某食堂的电热蒸饭柜的简化电路如图ll所示。

R1和R2均为电热丝，R2电阻为45Ω，电热蒸饭柜的额定电压为220 V。

只闭合S，是保温状态，同时闭合S1、S2是加热状态，加热功率是4 840 W。

试求：（1）R 1的电阻是多少?（2）保温状态时，电路中的电流是多少?（3）该电热蒸饭柜保温lO min，R 1和R 2所产生的总热量。

2-1图10是某实验小组设计的加热器的简化电路图。

R1、R2是发热电阻，R2阻值是15Ω，电源电压是12 V。

该加热器有高温和低温两个挡位，低温挡的电功率是6 W。

试求：(1)低温挡时，电路中的电流是多少?(2)R1 的电阻是多少? (3)高温挡时的电功率是多少? 2-2. (8分）图9甲是用来焊接塑料管的热熔器，两个塑料管的接头部分在热熔器中熔化，再被紧压、冷却，结合为一体。

人教版九年级物理全册《用电器多挡位问题》电功率

十八章电功率
用电器多挡位问题
用电器多挡位问题
专题概述
用电器的多挡位问题是集电热、电功、电功率于一体的综合性问题，是电学问题的重点和难点。其主要类型包括用电器的多挡位问题、电热器的多挡位问题。
解答用电器的多挡位问题时关键是弄清楚用电器的工作特点，不同挡位对应的功率、电流、电阻等物理量。例如：豆浆机工作时主要包括加热和打浆两个过程、全自动洗衣机工作时主要包括洗衣和脱水两个过程、电吹风工作时主要明确是吹冷风还是吹热风等。
图3－ZT－4
9min
电热器挡位
额定额定水升高加热电压功率的温度时间
高温 220 挡V
6 10 ℃
min
中温 220
8
（1）低温挡的工作电阻阻值是___8___℃__；中温挡的工作电
阻阻值是挡_______V_；高温挡的工作电阻阻值是m_i_n______。
（2）电低热器温用中温22挡0工作1时00，电热器的效率9是多少？
用电器多挡位问题
解：(1)并联内 U2
(2)由题知，加热功率 P1＝1210 W，U＝220 V，由公式 P＝R变形得豆浆机 U2 （220 V）2
的加热电阻：R＝P1＝ 1210 W ＝40 Ω。 (3)由图象可知，豆浆机正常工作做一次豆浆，电热管工作时间 t1＝9 min
W ＝540 s，电动机工作时间 t2＝2 min＝120 s，由公式 P＝t变形得豆浆机正常工作做一次豆浆消耗的电能：W＝P1t1＋P2t2＝1210 W×540 s＋120 W ×120 s＝6.678×105 J。
串联的状态，则电热器一般处于低________（选填“高”“中” 或“低”）挡位；如果电热器处于两电阻并联的状态，则电

九年级物理电功率功率计算之档位过关练习

功率计算之档位过关练习1.如表为一台电烤箱的铭牌，低温档的功率模糊不清，其内部简化电路如图所示R1和R2均为电热丝。

(已知R2的阻值为66欧姆)。

(1)电烤箱在高温档正常工作，十分钟所消耗的电能。

(2)电路中R1的阻值。

(3)电烤箱在低温档正常工作时，电路中的电流和R1的功率。

xx牌电烤箱额定电压220V额定功率高温档1100W 低温档W电源频率50Hz2.如图甲为一种新型电饭锅，图乙为其简化电路，其中R1和R2均为电热丝，S1是自动智能控制开关，通过智能开关S1可实现智能化地控制电饭锅功率在不同时间变化，图丙是其在工作的30min内功率随时间变化的图象。

已知其高温档的功率为660W，电阻R1=5R2.求：(1)电饭锅高温加热时，通过电饭锅的电流是多少？(2)R1的阻值是多少？(3)电饭锅在0～14min把质量为1.1kg的米饭由20℃加热到100℃，求电饭锅在这段时间内加热的效率[c米饭=4.2×103J/(kg⋅℃)]3.GFXB型“220V1100W”电饭煲的原理图如图所示，它有高温烧煮、保温两档，通过单刀双掷开关S进行调节，R0为电热丝。

当开关S接高温烧煮档时，电路的功率为1100W，当开关S接保温档时，电路的总功率为22W。

(1)电饭煲在高温烧煮档时，开关S应与哪个触点连接？(2)电热丝R0的阻值多大？(3)当电饭煲在正常保温时，电路中的电流有多大？保温15min，电路中产生的热量为多少？4.由于今年冬天较往年寒冷，很多老师的办公桌上放置了电热桌垫(如图)。

好奇的小东同学看到后，很想知道它的电热原理，他查看说明书后发现：该电热桌垫由12伏电源供电，电功率在安全用电规定的30W～80W范围内，发热部分由两根电热丝组成，R1、R2的阻值分别为6Ω、4Ω，该桌垫可通过调温开关控制不同的电功率(不考虑温度的变化对电阻的影响)。

(1)小东根据刚刚学习过的电热器知识，画出了电热桌垫甲、乙两种电路，并说都符合设计要求，请你简要分析说明哪一个电路符合要求？(2)该电热桌垫消耗的最大功率是多少瓦？(3)当电热桌垫处于低温档时，在1分钟内产生的热量是多少焦？5.下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝。

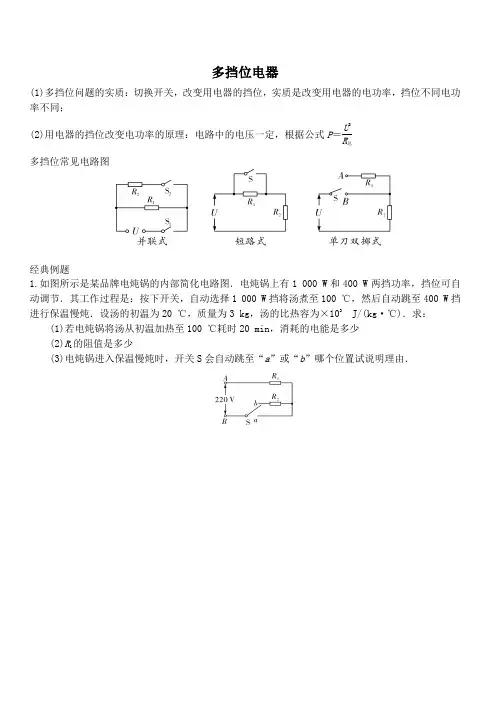

初中物理电功率专题档位电器解题
