更换液晶屏幕灯管全过程

更换液晶屏幕灯管全过程

更换液晶屏幕灯管全过程很多读者对更换笔记本电脑屏幕灯管一文比较感兴趣,多次要求笔者提供一篇更换屏幕灯管过程的文章刊登出来,今天笔者就对更换灯管的过程中注意事项和大家说说,希望大家更换的时候加以应用。

为什么要更换灯管呢?这个问题要问你们自己了,个人认为更换灯管理由是:1、屏暗2、屏幕变色灯管老化,屏暗和灯管有一定相连,使用正常的电脑突然间摔到地下,再次开机的时候屏幕特暗,这个暗很有可能是因为灯管摔断而引起的暗,屏幕显示颜色发红或开机的时候屏幕发红,待进入系统后显示正常,这个是因为灯管老化所造成。

所以大家在更换的时候一定要看清楚或检测清楚故障是否因灯管引起的,不要盲目的去更换,以免因为拆灯管的时候把屏幕的其他元件弄坏。

首先我们认识一下屏幕的整体构造,屏幕整体分为4大类组成:1、灯管2、反光板3、聚光板4、液晶体板。

我们可以发现当屏幕裂开的时候表面的液晶体板摔坏造成液晶体漏液,为什么我们看屏幕的时候老感觉屏幕有白色的斑点,这些白色的斑点是因为屏幕长时间使用保护不好造成灰尘进入反光板造成的,把反光板更换问题就可以解决,而屏幕的亮点和白色的斑点是两个不同的概念,亮点是因为液晶体板上的坏点而白斑点是反光板里的灰尘(聚集在反光板上的灰尘都比较难弄走,一般解决方法是更换反光板)聚光板只是把反光板的光聚在一起均匀分布亮光比较坚硬一般很少坏。

这次笔者就拿一款(TOSHIBA-LTD121EA4X)12、1TFT 1024*768 1024*768 牌子的液晶屏进行更换灯管,笔记本电脑液晶屏幕都是一条灯管点亮屏幕的与台式液晶有所不同,台式液晶一般都是2-4条以内,普遍的都是2条而且比较粗,现在很多款液晶屏幕连接口都是在屏幕正背后中间20针,这里我们可以看到液晶屏幕后面都有一块胶和屏幕芯片相隔着,以免因为芯片和屏外壳或某些人为因素损坏芯片,所以我们在拆开的时候也要小心力度不要过大,这里特别要主要的是线路板最顶端,大家细心的话可以看到灰黑的部分处布满了细细线和一块分辨模块,为什么有些电脑的屏幕会出现一条或多条亮线,就是因为这些细细的线脱焊或短开,因为线比较细一般的工具我们跟本没办法可以连接上,所以很多维修公司都不可以把这些有亮线的屏进行修复,解决的方法是更换整个屏幕。

液晶显示器更换灯管全过程

液晶显示器更换灯管全过程

1.更换灯管前的准备1.1更换灯管须选择一个无尘的环境:无尘室或洁净台。

(上图为洁净台)备注:CS站目前无洁净台设备,可选用干净的空间更换灯管。

1.2更换灯管前的工具准备:小一字螺丝刀一把,小十字螺丝刀一把,橡胶手套一副,测灯管治具一个,新的灯管一根,7805 IC一个,直径1.5mm,2mm,4mm的三种规格热缩套管若干,海棉垫一个,无尘布一块,以及电烙铁,信号源,静电手环等。

(部分工具如上图)2.检测不良灯管2.1 上灯管的检测:取一个好的灯管代替下灯管,点亮Panel,如果此时灯管被保护,说明上灯管不良; 如果不被保护,说明上灯管OK.注意事项:1).要确定所代用的灯管是好的.2).所代用的灯管规格要与被代用的灯管规格相同或相近。

2.2 下灯管的检测:取一个好的灯管代替上灯管,点亮Panel,如果此时灯管被保护,说明下灯管不良; 如果不被保护,说明下灯管OK.3.1 撕绝缘保护膜:用一字螺丝刀轻轻撕起绝缘保护膜。

注意事项:1).螺丝刀不要刮伤PCB板.2).螺丝刀不要碰到Source IC,以免造成更大故障。

3.拆灯管3.2 拧下PCB板的螺丝:用小十字螺丝刀拧下PCB板的螺丝。

注意事项:1).有些Panel灯管两端有用螺丝固定,此时要注意观察Panel正面和背面的灯管两端是否有螺丝,一起拧下。

3.3 御下铁框:左手托住Panel正面(如上图),用小一字螺丝刀对着有卡钩的地方向外用力撬开铁框,然后取下铁框。

注意事项:1).要先从没有Drive IC的边撬开铁框; 在对有Drive IC的边用力时,只能对着有卡钩的地方用力,以免损坏Drive IC,造成更大的故障。

2).在铁框撬不开时,要看看铁框周围是否有被螺丝锁住。

3.4 取下LCM: 用刀片轻轻撬动LCM,然后用双手托住LCM的左右边沿轻轻提起,最后把LCM放在海棉垫上。

注意事项:1).撬动LCM时不要太用力,不要刮伤内外偏光膜。

2).在LCM撬不动时(有些LCM被双面胶与胶框粘住),这一步骤可以跳过,在下一步骤时小心点,把LCM与胶框一起取下; 如果在LCM可撬动的情况,这一步是不能省的。

液晶显示器背光灯管更换与维修

液晶显示器背光灯管更换与维修

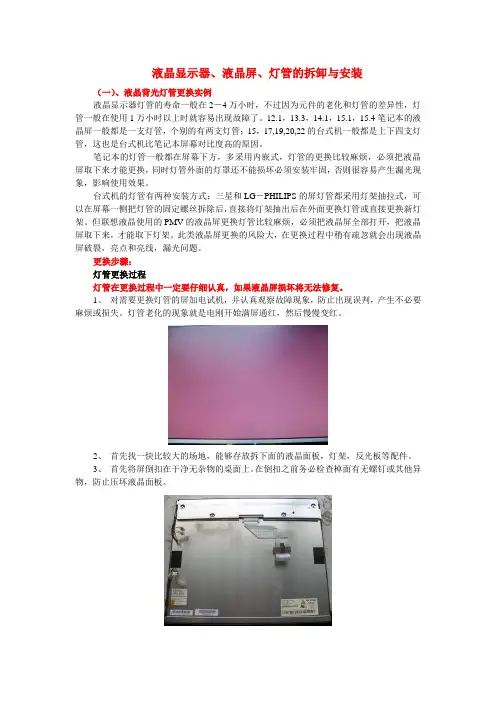

液晶显示器、液晶屏、灯管的拆卸与安装(一)、液晶背光灯管更换实例液晶显示器灯管的寿命一般在2-4万小时,不过因为元件的老化和灯管的差异性,灯管一般在使用1万小时以上时就容易出现故障了。

12.1,13.3,14.1,15.1,15.4笔记本的液晶屏一般都是一支灯管,个别的有两支灯管;15,17,19,20,22的台式机一般都是上下四支灯管,这也是台式机比笔记本屏幕对比度高的原因。

笔记本的灯管一般都在屏幕下方,多采用内嵌式,灯管的更换比较麻烦,必须把液晶屏取下来才能更换,同时灯管外面的灯罩还不能损坏必须安装牢固,否则很容易产生漏光现象,影响使用效果。

台式机的灯管有两种安装方式:三星和LG-PHILIPS的屏灯管都采用灯架抽拉式,可以在屏幕一侧把灯管的固定螺丝拆除后,直接将灯架抽出后在外面更换灯管或直接更换新灯架。

但联想液晶使用的PMV的液晶屏更换灯管比较麻烦,必须把液晶屏全部打开,把液晶屏取下来,才能取下灯架。

此类液晶屏更换的风险大,在更换过程中稍有疏忽就会出现液晶屏破裂,亮点和亮线,漏光问题。

更换步骤:灯管更换过程灯管在更换过程中一定要仔细认真,如果液晶屏损坏将无法修复。

1、对需要更换灯管的屏加电试机,并认真观察故障现象,防止出现误判,产生不必要麻烦或损失。

灯管老化的现象就是电刚开始满屏通红,然后慢慢变红。

2、首先找一快比较大的场地,能够存放拆下面的液晶面板,灯架,反光板等配件。

3、首先将屏倒扣在干净无杂物的桌面上。

在倒扣之前务必检查棹面有无螺钉或其他异物,防止压坏液晶面板。

4、观察液晶屏的结构,因为部分液晶屏不需打开屏,只需要按灯架方向取下固定销扣和固定螺丝,即可沿灯管方向抽出灯架。

如果在屏的背部有灯管的固定螺丝,需要先将螺丝去除。

同时还应将屏电路板的屏蔽金属罩取下,只使用螺丝对电路板进行固定或使用其他方法固定,应保证电路板不随屏的翻转而移动。

5、对于不能抽出灯架的液晶屏,将屏竖起(一定要抓紧屏,不能划手。

15寸液晶屏背光灯管的更换

15寸液晶屏背光灯管的更换

15寸液晶屏背光灯管的更换广坛闲逛发现友人处理“15寸的显示用的。

接电看非常暗。

有字迹。

屏好的。

”。

从描述猜该是液晶屏背光出现故障,再看贴内图片此机器还有AV、S-Video和TV功能。

看在价格便宜的份上又短消息小刀商量价格,原想谈不拢就正好收手,没料老板爽快同意。

这就收回来折腾了。

同城快递隔天收到东西,打开机器检查才发现原来是一个山寨货。

其实就是15寸笔记本电脑液晶屏+多功能液晶驱动板+外壳组成。

这种搭配俺在十几年前就折腾过,在《HP VL400 主板折腾记》中也曾提及。

那还是老东家万老板的12寸Dell笔记本壳摔坏后换下的旧品。

当时液晶屏完好就废物利用花300多元买了四合一驱动板组装成液晶电视机,当床头机用了好些时间。

当时对DIY外壳怎么处理就伤透脑筋。

最后选用好些的硬纸盒将驱动板、电源和喇叭都放里面,把组合按键、VGA接口、TV射频和红外接收管都引出接到盒外,液晶屏轴直接插在盒子上面,Dell屏幕开合自如。

这样看电视或当显示器用都方便。

直到后来买了大些的液晶电视机挂床头才把它闲置下来,偶尔只当显示器用了。

这台机器和我过去DIY一样,只不过外壳采用专门订做模具,能很好的将那些接口露在壳背使用。

打开机器仔细清理内部灰尘,看清了液晶屏标志。

从内部掉出的小标签判断这是个Sharp屏。

不知当初是配什么笔记本,看着有些像IBM A30屏?!加电测试果然背光没亮,仔细辨认可以看到屏幕上隐约字迹。

看来这与当时判断吻合,就是背光不亮。

拆开屏看加电情况,能发现开机瞬间背光管底端有高压打火迹象,说明背光驱动高压发生正常。

那就该是灯管有故障了。

翻出当初更换IBM A31p背光时买来多余的灯管,比划长度正好合适。

真应了那句闲时买来急时用的老话!马上就动手更换灯管。

液晶屏背光灯管通常在底部,两根引线会从一边引出来接到高压驱动板。

笔记本液晶屏的背光高压驱动也通常在显示屏上或旁边,改装时这部分会被废弃,另用四合一板标配高压驱动电路来控制灯管发光及亮度调节。

更换液晶灯管技巧图解

更换液晶灯管技巧图解

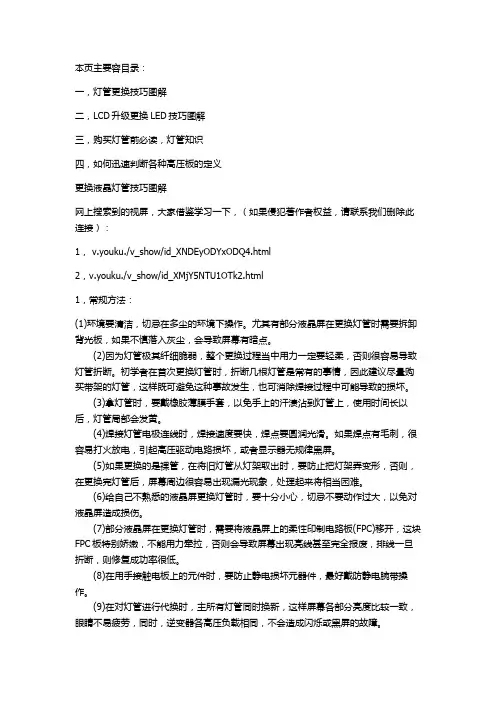

本页主要容目录:一,灯管更换技巧图解二,LCD升级更换LED技巧图解三,购买灯管前必读,灯管知识四,如何迅速判断各种高压板的定义更换液晶灯管技巧图解网上搜索到的视屏,大家借鉴学习一下,(如果侵犯著作者权益,请联系我们删除此连接):1, v.youku./v_show/id_XNDEyODYxODQ4.html2,v.youku./v_show/id_XMjY5NTU1OTk2.html1,常规方法:(1)环境要清洁,切忌在多尘的环境下操作。

尤其有部分液晶屏在更换灯管时需要拆卸背光板,如果不慎落入灰尘,会导致屏幕有暗点。

(2)因为灯管极其纤细脆弱,整个更换过程当中用力一定要轻柔,否则很容易导致灯管折断。

初学者在首次更换灯管时,折断几根灯管是常有的事情,因此建议尽量购买带架的灯管,这样既可避免这种事故发生,也可消除焊接过程中可能导致的损坏。

(3)拿灯管时,要戴橡胶薄膜手套,以免手上的汗渍沾到灯管上,使用时间长以后,灯管局部会发黄。

(4)焊接灯管电极连线时,焊接速度要快,焊点要圆润光滑。

如果焊点有毛刺,很容易打火放电,引起高压驱动电路损坏,或者显示器无规律黑屏。

(5)如果更换的是裸管,在将旧灯管从灯架取出时,要防止把灯架弄变形,否则,在更换完灯管后,屏幕周边很容易出现漏光现象,处理起来将相当困难。

(6)给自己不熟悉的液晶屏更换灯管时,要十分小心,切忌不要动作过大,以免对液晶屏造成损伤。

(7)部分液晶屏在更换灯管时,需要将液晶屏上的柔性印制电路板(FPC)移开,这块FPC板特别娇嫩,不能用力牵拉,否则会导致屏幕出现亮线甚至完全报废,排线一旦折断,则修复成功率很低。

(8)在用手接触电板上的元件时,要防止静电损坏元器件,最好戴防静电腕带操作。

(9)在对灯管进行代换时,主所有灯管同时换新,这样屏幕各部分亮度比较一致,眼睛不易疲劳,同时,逆变器各高压负载相同,不会造成闪烁或黑屏的故障。

2,其他方法:显示器有一个通病,用时间长灯管会老化,红屏,亮一会儿黑屏,我利索的将机器拆开,测试上灯管老化,用斜口钳,将灯管两头打开(不管什么屏,有些事塑料保护,有些是铁皮保护,但都是用工具破坏掉)将灯管抽出,然后将新灯管的两端用小刀刮刮,容易着锡,烙铁将灯管焊好,套上热缩管,注意绝缘,一切ok,具体怎么焊,个人有个人的习惯我就不一一细说了,最后装机测试,这个方法,笔记本屏,液晶通用,就是不拆屏,打开屏两端换灯管。

IBM X40 屏幕换灯管教程图文

IBM  X40 屏幕换灯管教程图文

IBM X40 屏幕换灯管教程图文本人在网上找不到IBM X40屏幕更换灯管的详细教程于是自己写了一下图文并茂的拆机教程分享给大家。

灯管尺寸12寸255MM
1、先下了屏幕正面下方两角两个螺丝,然后拿下屏的塑料边框,从上面先下比较容易;
2、再下了两侧各六个小螺丝,外壳拿下,注意高压板固定在上面,注意把线的插头拔下;
3、再拆下屏幕两边固定天线的金属支架,拔下屏后面的屏线接口,屏就下来了;
4、屏下面(有高压线接入的地方)两侧各有一小胶套,取下,看到了灯管!
网上卖的灯管一般带线,修电脑的地方卖的一般不带线,需要将线用电烙铁焊下来。

然后将新的换上,不分正负极。

要把灯管两头线弄短或弯回来,防止高压电短路。

插入新灯管,焊上(注意套好,要是接头碰到屏旁边的金属边,漏电就不好啦;
按反顺序装螺丝,注意天线应固定好,另外屏轴时的线注意固定下,以免磨到。

更换液晶灯管技巧现用图解

更换液晶灯管技巧现用图解

本页主要内容目录:一,灯管更换技巧图解二,LCD升级更换LED技巧图解三,购买灯管前必读,灯管知识四,如何迅速判断各种高压板的定义更换液晶灯管技巧图解网上搜索到的视屏,大家借鉴学习一下,(如果侵犯著作者权益,请联系我们删除此连接):1, /v_show/id_XNDEyODYxODQ4.html2,/v_show/id_XMjY5NTU1OTk2.html1,常规方法:(1)环境要清洁,切忌在多尘的环境下操作。

尤其有部分液晶屏在更换灯管时需要拆卸背光板,如果不慎落入灰尘,会导致屏幕有暗点。

(2)因为灯管极其纤细脆弱,整个更换过程当中用力一定要轻柔,否则很容易导致灯管折断。

初学者在首次更换灯管时,折断几根灯管是常有的事情,因此建议尽量购买带架的灯管,这样既可避免这种事故发生,也可消除焊接过程中可能导致的损坏。

(3)拿灯管时,要戴橡胶薄膜手套,以免手上的汗渍沾到灯管上,使用时间长以后,灯管局部会发黄。

(4)焊接灯管电极连线时,焊接速度要快,焊点要圆润光滑。

如果焊点有毛刺,很容易打火放电,引起高压驱动电路损坏,或者显示器无规律黑屏。

(5)如果更换的是裸管,在将旧灯管从灯架取出时,要防止把灯架弄变形,否则,在更换完灯管后,屏幕周边很容易出现漏光现象,处理起来将相当困难。

(6)给自己不熟悉的液晶屏更换灯管时,要十分小心,切忌不要动作过大,以免对液晶屏造成损伤。

(7)部分液晶屏在更换灯管时,需要将液晶屏上的柔性印制电路板(FPC)移开,这块FPC板特别娇嫩,不能用力牵拉,否则会导致屏幕出现亮线甚至完全报废,排线一旦折断,则修复成功率很低。

(8)在用手接触电板上的元件时,要防止静电损坏元器件,最好戴防静电腕带操作。

(9)在对灯管进行代换时,主张所有灯管同时换新,这样屏幕各部分亮度比较一致,眼睛不易疲劳,同时,逆变器各高压负载相同,不会造成闪烁或黑屏的故障。

2,其他方法:显示器有一个通病,用时间长灯管会老化,红屏,亮一会儿黑屏,我利索的将机器拆开,测试上灯管老化,用斜口钳,将灯管两头打开(不管什么屏,有些事塑料保护,有些是铁皮保护,但都是用工具破坏掉)将灯管抽出,然后将新灯管的两端用小刀刮刮,容易着锡,烙铁将灯管焊好,套上热缩管,注意绝缘,一切ok,具体怎么焊,个人有个人的习惯我就不一一细说了,最后装机测试,这个方法,笔记本屏,液晶通用,就是不拆屏,打开屏两端换灯管。

液晶显示器换灯管之图解说明

液晶显示器换灯管之图解说明

液晶显示器屏换灯管之图解说明笔记本电脑液晶显示屏亮度不够,是什么意思?在维修行业中我们把这个液晶屏亮度不够统称为“屏暗”意思就是高压包没供电到液晶屏灯管上。

对于经常使用笔记本电脑的人知道液晶屏上有一个小小的灯管供液晶屏亮,所以造成屏暗的时候很多人就误认为是灯管烧了换一条就OK了,假如液晶屏的灯管是那么容易烧毁的话我想生产厂家投诉信可就多了,笔者在这里对屏暗的故障做一个详细的讲解,希望大家日后对屏暗有更深认识。

首先造成屏暗的故障有四点:一、灯管断开(一般正常使用的电脑不会因电压高所烧毁或者断开灯管,灯管断开的主要原因是:电脑摔到地下灯管碰击严重)二、高压包没电供到灯管(主板有3-4组电压供到高压包,高压包经过芯片变压后供到灯管,芯片老化或者电流过高把芯片烧坏没电输出)三、主板没电供到高压包(主板有3-4组电压供到高压包,主板有2组芯片输出电压到高压板,芯片老化或者电流过高把芯片烧坏没电输出)四、连接线断开(主板和高压包之间都有一根连接线连接着,长时间搬动液晶屏连接线断开,造成没主电供到高压包上)以上四点都是造成屏暗的主要问题所在点,前三者出现的比较多,第四点出现的机会比较少,因为连接线是用一种特殊的屏蔽线所覆盖着所以及少出现连接线断开现象。

对于专业的维修人员检测每一个过程都是必不可少的。

以下是笔者在检测过程中发现的一个特殊的例子。

联想绍阳V系列开机屏暗(具客户了解在晚上使用的时候把电脑休眠后再次开机屏幕一片黑暗,在室外强光的照耀下可以看到进入WINDOWS,怀疑是高压没电供给灯管)遇到这样的情况第一部要做的事情就是外接PC显示器看是否可以进入WINDOWS外接是否正常显示。

这个步骤很重要,可以确定软硬件是否存在其他问题做了很好的观察。

一般的专业维修中心都会当着客户面前试清软硬件,保证相方的利益不会受到冲突。

确定故障是屏暗后我们开始把屏幕的保护框慢慢的拆卸出来,前文也说过一般的屏幕四周都有四-六个胶粒把螺钉隐蔽起来,所以在拆的时候我们一定要把螺钉拆走后方可把面框摆开,若没把螺钉完全拆下就拆面框严重的会把面框弄裂,拆开面框后我们发现最底部有个白色的绝缘胶,上面还贴着张胶纸上面写着高电压注意(CAUTION:HIGH VOLTAGE)。

偷天换日—给笔记本电脑液晶屏换灯管

偷天换日—给笔记本电脑液晶屏换灯管

偷天换日—给笔记本电脑液晶屏换灯管前几天,一位朋友红着眼睛(不知道熬了几昼夜了)抱来一台老本本,屏幕红的像他的眼睛,亮度暗的很厉害。

仔细看一下是富士通的575,一年前二手市场上大量到货,配置不算低(P75/16M/810M)而且售价并不高(700元左右),估计拥有的朋友会有不少。

据我所知这种本本的质量还是不错的,不知道可怜的本本有怎样糟他毒手了。

据朋友说本本买来已经买了有一年了,一直没有问题,最近去旅游一次,回来之后就发现本本的屏幕暗的好厉害,重做了系统也不管用。

我又重装了一次显卡的驱动,但是没有一点改变。

这样的话就基本上排除了软件部分的问题,初步肯定,应该是液晶屏的背光系统坏了。

先来了解一下有关的知识,液晶屏的背光系统包括三个部分:升压板,背光灯管,散光板。

其工作原理是升压板将低压直流电(约12V)升压至一两万伏高压,为背光灯管供电,灯管产生的光线经过散光板散光,尽量均匀的投射到液晶屏的每一个部分,我们就可以见到液晶屏显示的的内容了。

散光板是物理散光,好像就是一块毛玻璃,基本没有坏的可能,坏的话只有升压板和背光灯管灯管的可能性最大。

屏幕发红的原因有可能是升压板损坏导致电压不足,或是背光灯灯管漏气引起汞蒸气泄漏,就像我们的日光灯管一样有时也会出现灯管发红的现象,具体原因还得等拆机测试之后才知道。

征得朋友的同意之后,我对本本大卸八块,下面就让我们一起来看一看吧。

拆本本和台式机是不太一样,首先应该拆掉电池,带电操作是很忌讳的。

再就是硬盘也要拆下来,本本的硬盘是很娇贵的,要提前保护一下,而且这样的话本本的重量会减轻许多,拆起来也较方便,顺便提一下的是光软互换的本本还要先将光软拆掉。

最好再找一个小盒子用来存放拆下来的螺丝,我就丢了一个螺丝,还好不是很重要的一个。

还有就是拿个小本子记一下何处有什么螺丝,有几个,以后装的话会方便一些,等你装完发现还有几个螺丝没有装上就麻烦了。

好了,准备工作完成,下面才是正式的拆卸过程,本本的一般拆卸规律是:键盘,上面板,液晶屏,下面板,主板,这个本本就是这样,我们要先将上面板拆下来才可以拆下液晶屏。

笔记本 液晶 显示器 拆换灯管

笔记本 液晶 显示器 拆换灯管

如何给笔记本电脑液晶屏换灯管(转载)来源于/s/blog_568ac86b0100iadw.html感谢:老玍我曾经给IBM T40 T60液晶屏换过灯管,给索尼FE 18C换过双灯根管,但没有详细记录下来,有朋友问我如何换给笔记本电脑液晶屏换灯管?我这次给联想昭阳V80笔记本电脑换灯管,我比较认真拍了换灯管过程的照片,并用详细的文字描述换灯管过程;实际上并不难,自己认真细心就能换上灯管,无论啥品牌笔记本,换液晶屏灯管方法差异不是太大。

下面我就详细介绍给联想昭阳V80笔记本液晶显示屏换灯管方法:图一:联想昭阳V80笔记本电脑一、故障现象:1、联想昭阳V80笔记本昨晚使用挺好的,第二天开机黑屏了;2、能听到进入系统的音乐声,仔细观看液晶屏,还能看到字,但十分的暗;二、故障分析:1、从故障现象看,虽然黑屏,但能进入系统,还能见隐约看见字,说明是液晶屏的问题;2、检查笔记本,没有触摸到有发热部位,没有闻到焦味,说明其他部件没问题;3、用快捷键关机重启时,还能瞬间看到液晶屏下部一亮,屏上显示出“昭阳”字样,这说明液晶屏背景灯管瞬间亮一下,说明很可能是液晶屏背景灯管老化或坏了,因此它不真黑屏,而是伪黑屏;4、综上所述,初步断定是液晶屏灯管坏了可能性大,也可能灯管升压电路有问题。

三、解决办法:1、换液晶屏灯管;2、修复背景灯管升压电路;四、给笔记本液晶屏换灯管方法步骤:第一步、准备所需工具及配件:新灯管一根、螺丝刀、高温胶带、小刀、电烙铁、焊锡、焊锡膏或松香;图二:所需工具第二步、拆解液晶屏:1、轻轻的揭开带双面胶四个胶盖;2、并拧下胶盖下固定边框的1、2、3、4号螺丝;图三:液晶屏3、用小刀轻轻慢慢的撬开保护液晶屏的塑料边框;图四:液晶屏塑料边框正面图五:液晶屏塑料边框反面4、拧下固定液晶屏两侧的5、6、7、8号螺丝;图六:固定液晶屏左侧螺丝7图七:固定液晶屏左侧螺丝8:5、拆开电脑带开关的小面板;图八:笔记本小面板图九:拆解下来的小面板图十:拆解下来的小面板下面的线路板6、拧开固定小面板电路的四个螺丝;7、拧开固定显示屏排线的11号螺丝;(见图十二)9、拧开固定在主板上显示屏插头的12号螺丝;(见图十二)10、拔下液晶屏排线插头;图十一:11、拧下固定升压线路板的9、10号螺丝;12、剥开包在升压板上的胶带;图十二:见液晶屏后护板图十三:拆解下来的液晶屏液晶屏就在电脑上完全拆解下来了;第三步、拆解液晶显示屏灯管:1、拧下固定灯管的金属板上的13号螺丝;(见图十三、图十五)2、用小刀片配合,慢慢把金属板拆下来;(见图十四)3、拔下灯管在升压板上的插头;4、即可拆解下来灯管及金属小罩;5、拔掉灯管不带插头一头橡胶冒;6、用电烙铁焊开连接灯管的扁线;7、拔除灯管,可见灯管已经发黑;8、用电烙铁焊开灯管的另一头,旧灯管就拆下来了;请详细看图十三至二十二上说明即可。

灯管更换

灯管更换

灯管更换一、 液晶屏的拆解:此步省略。

二、 取出灯管:液晶屏底部的电路板上有两根线与液晶屏相连,这就是液晶屏内部灯管的电源线,把电源线插头从电路板上拔下,液晶屏内的灯管一般在荧幕上 部和底部各 有两根(相对四灯而言)图中箭头所指位置为灯管反光槽的外露部 分,灯管就在反光槽内。

接着把反光槽外面的胶带全部撕掉,用螺丝刀旋开反光槽两侧的两颗螺丝。

从反光槽两侧用国,轻轻地把反光槽连同灯管一起从液晶屏的灯管槽内往上拉起取出灯管的反光槽。

把灯管两端包裹灯管引脚的两个橡胶套轻轻拔开,然后用烙铁把电源线焊下接 着把灯管从反光槽内抽出。

拿出新灯管贴上焊膏 给灯管引脚加上焊锡,把电源线焊上再把灯管放入反光 槽。

为了保证焊接可靠灯管电源线前端先弯成一个小勾,然后再与灯管引脚焊 接在一起。

注意事项:1. 在焊接时烙铁与灯管引脚的接触时间一定要短,否则很容易损坏新灯管。

2. 不要在灯管引脚上留有过我焊锡,因为焊锡过多灯管将不能顺利放回液晶屏的槽内。

3. 旧灯管上有三个白色胶圈,它可以使灯管发出的光更均匀地射到液晶屏的底部,千万不要弄丢。

4. 焊接完毕后,不要忘记在灯管引脚上套上绝缘热套管,否则将有可能造成灯管电源线短路(因为反光槽是金属做的,而灯管引脚与反光槽只相距1毫米 左右的距离)或漏电打火,从而损坏灯管和高压板。

后期的处理及试用:灯管焊接完成后在把灯管装回去之前应先通电试一下, 以确保焊接及灯管的质量有没问题。

把灯管电源线接到高压板上(屏线可能 不接),然后插上电按开关。

如果灯管可能点亮就OK了。

万一灯管不亮就 用表测量灯管两端电压是否正常。

从面判断是灯管问题还是电源线虚焊。

把灯管能反光槽安装回去,拧好螺丝。

如果发现反光槽与液晶屏结合不平 衡,一定要把灯管和反光槽取下来重新安装,否则会产生显示屏幕亮度不均 匀。

注意不要把液晶屏底部的金属边框弄变形,否则很容易造成显示屏漏 光,为了防止漏光还可以在反光槽上粘贴一些胶带纸,让反光槽与液晶屏结 合更紧密些。

电脑显示器灯管怎么换

电脑显示器灯管怎么换

电脑显示器灯管怎么换你们知道怎么更换电脑显示器的灯管吗,下面是店铺带来的关于电脑显示器灯管怎么换的内容,欢迎阅读!电脑显示器灯管更换准备工作:1)更换灯管须选择一个无尘的环境:无尘室或洁净台。

2)更换灯管前的工具准备:小一字螺丝刀一把,小十字螺丝刀一把,橡胶手套一副,测灯管治具一个,新的灯管一根,直径1.5mm,2mm,4mm的三种规格热缩套管若干,海棉垫一个,无尘布一块,以及电烙铁,信号源,静电手环等。

电脑显示器灯管更换步骤:1)上灯管的检测:取一个好的灯管代替下灯管,点亮Panel,如果此时灯管被保护,说明上灯管不良; 如果不被保护,说明上灯管OK。

下灯管的检测:取一个好的灯管代替上灯管,点亮Panel,如果此时灯管被保护,说明下灯管不良; 如果不被保护,说明下灯管OK。

2)用一字螺丝刀轻轻撕起绝缘保护膜,用小十字螺丝刀拧下PCB 板的螺丝。

御下铁框,左手托住Panel正面,用小一字螺丝刀对着有卡钩的地方向外用力撬开铁框,然后取下铁框。

3)取下LCM: 用刀片轻轻撬动LCM,然后用双手托住LCM的左右边沿轻轻提起,最后把LCM放在海棉垫上。

御下胶框:左手托住Panel正面,用小一字螺丝刀对着有卡钩的地方向外用力撬开胶框, 然后取下胶框,放在合适的位置。

4)取下膜片: 将上下集光片,扩散片一起轻轻提起,然后放在LCM 上或其它干净的地方。

取下背板: 撕起背板与灯管粘连的铝膜,用小一字螺丝刀撬开背板,然后取下背板,放在合适的位置。

取下灯管: 在灯管的一端向外轻轻拉,取下灯管,分开不良与OK 灯管。

如导光板上面有灯管的碎片,用无尘布去除。

5)取下灯罩:轻轻把灯罩取下。

取下不良灯管及防震圈:焊下不良灯管,并取下不良灯管上的防震圈。

准备新灯管:取相同规格的新灯管,把灯管引线剪成跟原灯管引丝相同的长度,并套上防震圈。

6)焊接灯管:在高压灯管线端套上热缩套管(规格:直径2mm长度10mm),在低压灯管线端套上热缩套管(规格:直径1.5mm长度10mm),焊上灯管线,并把热缩套管移到焊接处热缩。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

液晶显示器时间用久了,里面的灯管就容易老化,造成液晶屏幕变暗,这是需要更换屏幕里面灯管来解决问题,下面来看看笔者液晶显示器灯管更换的步骤以及相关事宜。

一、拆卸屏幕,多数品牌屏幕螺丝都集中在屏幕正面的缓冲垫下面
第一步我们要把屏幕卸下来。

不同品牌屏幕拆卸方法不一样,在这里不能一一详述。

对于大多数品牌来说,屏幕螺丝都集中在屏幕正面的缓冲垫下面,用介刀小心抠下缓冲垫,就可以见到固定螺丝,一一卸下后,屏幕的外框就可以剥离。

也有部分品牌笔记本还要把转轴部分拆下外框才可以分离。

剥离外框后,就可以看到整块液晶模块了,灯管就是装在屏幕最下方的金属架里。

揭开边框缓冲垫后就可以见到固定螺丝
二、安装灯管
安装灯管,常见两种类型有所不同,不同品牌笔记本对灯管的安装方法不一样,大体分两种类型,下面我们将分开讨论。

情况1:灯管安装在液晶模块下方
像IBM,联想等大多数品牌机型都喜欢直接把灯管安装在液晶模块下方,由于灯管是通过固定支架嵌在液晶模块下,这种情况比较好处理,只需要把灯管固定支架拆下,就可以轻松更换灯管了。

1、拆卸灯管
接下来我们要开始把灯管请出液晶模块。

从这一步起,下面每一个动作都需要极为细心谨慎,绝对不能用半点蛮力!首先把液晶模块从顶盖分离,这里我们需要一张废弃的硬质银行卡,协助分离液晶模块与顶盖的双面胶,然后小心把数据线一并分离;因CCFL灯管非常脆弱,而且安装位置对最终成像效果影响极大,因此在液晶模块下方都会有专门的固定机构紧紧锁住灯管,例如IBM的机器大多会有一个铝合金架,并辅以高温胶布固定。

用介刀小心切开高温胶布,依次解开金属架扣合点,稍微左右移动一下,灯管就可以连同金属架一同拆下。

金属架两端各连着一条导线,就是给灯管供电的,这里我们已经可以看到金属架里面的灯管了。

用最小号螺丝刀或者牙签小心从两端慢慢挑起灯管(一定要慢),最后灯管就可以整根取出。

取出的灯管非常细小,经历数年的使用,两端已经明显发黑,中间的荧光粉也大面积老化发黄,看来这就是画面偏黄的原因了。

新旧灯管对比,上方灯管明显老化变黑了
安全提示:CCFL灯管连接着高压电路板(一般在屏轴处或液晶模块背后),在通电时会带有近千伏高压,绝对不能在笔记本工作时触摸高压电路,否则会有被高压电击的危险!所有焊接及拆卸工作必须要彻底断电下进行。

屏幕背后的高块块通电时绝对不能碰
2、更换灯管
用电烙铁小心焊下灯管两端的导线,然后换上新灯管再焊上,这时不要急于装回液晶屏,必须要先进行一次通电测试,保证灯管能正常工作。

开机前一定要做好升压电路板的绝缘工作(很多笔记本拆开液晶屏后升压电路板也会跟着分离开来),并且绝对不要触碰工作中的升压电路。

如果顺利的话,开机后灯管会发出非常耀眼且稳定的白光,让灯管持续工作1分钟左右,如果发光正常,那么就可以关机准备装回保护金属架了。

安装时切忌一步到位,稍微用力不均,辛苦焊好的灯管就会应声折断,笔者装回时就不小心弄断了一条灯管,不得不重新更换。

拆下金属架后,就可以见到灯管了
为新灯管重新焊上供电线
确认灯管已经放回金属架底部后,把金属架装回液晶屏底部,重新贴上保护高温胶布,更换工作基本完成。

情况2:灯管安装在液晶模块内
部分品牌笔记本屏幕灯管直接套在屏幕里面,这种情况比较麻烦,需要把液晶屏幕彻底拆解才能取出灯管。

1、分离液晶屏
首先我们要完全拆下液晶屏。

卸下屏幕外框后,液晶屏边框还会被一个薄金属或塑料框包边固定,松开四条包边的倒扣后,包边可以拆下。

这里已经是屏幕的最后一道防线,拆下后屏幕所有光学膜片以及液晶板都可一一分离。

分离液晶模块边框要从倒扣下手
2、更换灯管
需要更换的灯管就在液晶板的最下方,灯管的分离方法与第一种方法无异,只需要取出灯管换上新管焊上导线即可。

此步的难点在于对光学膜片以及极其脆弱的液晶面板的保护。

液晶模块内部包含最少四层光学膜片,这些膜片之间绝对不能
遗留有任何灰尘或者油脂,在进行这一步时笔者建议在环境封闭,空气静止的小房间内操作,并且戴上医用胶手套防止光学膜片粘上指纹。

液晶基板玻璃既薄又脆,分离边框时必须双手操作,一手稳住基板保证受力均匀,另一只手一边轻轻解开倒扣,网上不少粗心的玩家就是在拆装屏膜时把玻璃基板压碎了导致液晶屏彻底报废,得不偿失。

哪怕是极细微的尘埃,安装后都会被放大并投射在液晶上,形成黑影,严重影响视觉效果。

小贴士:光学膜片内留下指纹怎么办?
通电测试时如果发现屏上出现不正常的纹路图案,很可能就是光学膜片残留指纹所致。

此时只能重新拆开液晶模块,对光找到指纹残留处,然后用优质数码相机专用镜头纸小心来回擦拭,指纹即可去除。

光学膜片上指纹需用镜头纸清除
三、通电测试
灯管安装完成后,先不要急着把外框装回,我们还需要再做一次通电测试,目的是检验灯管安装是否到位。

方法是开机进入桌面后打开一张全黑的图片,观察屏幕漏光情况是否在合理范围内。

屏幕漏光程度与安装质量密切相关,如果灯管安装移位,那么在全黑状态下的漏光就会非常严重,必须要拆出灯管重新调整。

调整时重点检查灯管是否与屏幕紧密贴合,并用牙签轻轻移动归位,很多人就是在这个调整过程中又再次把灯管弄断的。

反复测试确认漏光在可接受范围后,方可装回外框了。

更换灯管后,开机进入桌面,屏幕亮度大大提升,灰黄暗黑的色调一扫而光,以往需要开到5格的亮度,现在只需要3格就可以达到同样的效果。

让人意外的是,笔记本电池使用时间也因此延长了20分钟,想不到还起到了一箭双雕的效果。

更换前(左)后(右)对比,屏幕亮度大幅提高。
