漳州沿海大通道漳浦段佛昙湾特大桥工程钢栈桥及平台专项施工方案**人:*****人:******:***中国葛洲坝集团第五工程有限公司漳州沿海大通道漳浦段佛昙湾、旧镇湾特大桥工程项目经理部2014年12月1日一、编制依据(1)漳州沿海大通道漳浦段佛昙湾特大桥工程施工设计图纸(2)漳州沿海大通道漳浦段佛昙湾特大桥工程岩土工程勘察报告。

(3)施工现场调查。

包括施工场地和周边环境条件,水、电、路、临时租地和地材等情况,水文地质、气象、交通、机械、物资采购等资料。

(4)国家及福建省现行的施工技术规程、验收标准及质量、安全技术规程。

(5)根据我单位的综合施工能力及近年来参加类似工程的经验,投入的各类资源和技术、管理等。

二、工程概况佛昙湾特大桥里程桩号K38+548.05—K41+49.25,起于整美村南侧,终于佛昙镇后社村渡头。

佛昙湾特大桥主桥上部结构为77+140+77m的三跨变高度预应力砼连续刚构跨北港航道,引桥为30m标准跨径装配式预应力砼连续T梁,跨南港航道处为4×40mT 梁。

主桥下部结构采用双肢薄壁实心墩、钻孔灌注桩基础。

引桥下部结构采用柱式墩、肋板式台,钻孔灌注桩基础。

全桥长2501.20m。

全桥约设置2420m的施工钢栈桥,布置在大桥左侧。

钢栈桥宽度为6米,考虑水位及浪高,计划栈桥顶部高程6.0m,高于设计最高水位(3.58m)约2.4m。

贝雷梁底部高程低于桥面约1.9m,考虑其阻水安全,实际最高设防水位按4.5m控制。

栈桥、水上钢平台拟仅用于主桥下部结构施工,少量边跨膺架的安装。

以砼罐车运输、35t汽车吊起重作业、50t履带吊零星起重作业,作为工况控制。

栈桥起点与桥头混凝土硬化的便道相接,各个桥墩设置钻孔平台,和栈桥相连。

栈桥、桩基钢平台拟“L”字型布置,栈桥、钢平台采用钢管桩+贝雷梁+防滑钢桥面板的结构。

18#、19#墩中间预留Ⅱ级航道通航孔,总净宽100m。

三、气象、水文、地质项目所在区域属南亚亚热带海洋性季风气候,常年气候温和,冬暖夏凉,全年无霜。

钢栈桥专项设计施工方案

钢栈桥专项设计施工方案

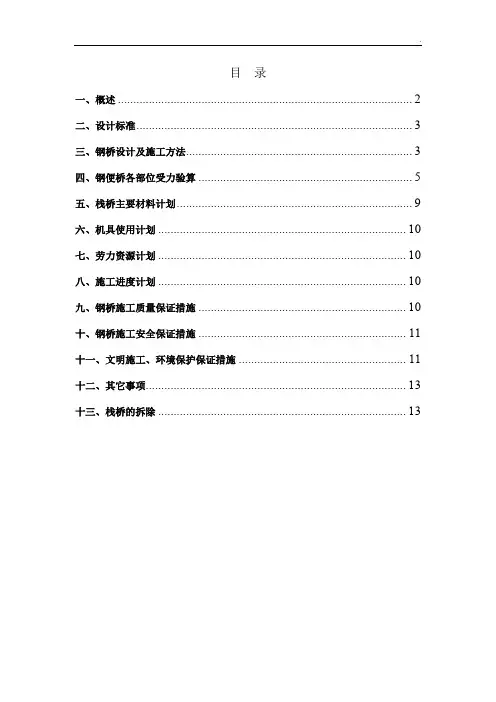

目录一、概述 (2)二、设计标准 (3)三、钢桥设计及施工方法 (3)四、钢便桥各部位受力验算 (5)五、栈桥主要材料计划 (9)六、机具使用计划 (10)七、劳力资源计划 (10)八、施工进度计划 (10)九、钢桥施工质量保证措施 (10)十、钢桥施工安全保证措施 (11)十一、文明施工、环境保护保证措施 (11)十二、其它事项 (13)十三、栈桥的拆除 (13)钢栈桥专项施工方案一、概述由我局承建的铁路工程因施工需架设两座经济实用又安全的钢栈桥。

根据现场地形地貌并结合荷载使用要求,经过现场勘查我部架设的钢桥规模为:1#便桥长约150米(即鸡角屿大桥1#-5#墩栈桥),2#便桥长约80米(即鸡角屿特大桥35#-38#墩栈桥),桥面净宽均为4.5米,标准跨径为12米。

桥位布置形式:考虑到下部结构(承台)套箱施工需要,两座便桥内边距离承台1.5米。

钢便桥结构特点如下:1、基础结构为:钢管桩基础2、下部结构为:工字钢横梁3、上部结构为:贝雷片纵梁4、桥面结构为:装配式公路钢桥用桥面板5、防护结构为:小钢管护栏如下图所示:(桥面板4.5×1.26m贝雷片纵梁3.0×1.5m工字钢横梁钢管桩便桥横向草图二、设计标准①、计算行车速度:5km/h②、设计荷载:载重500KN施工车辆③、桥跨布置:12m连续贝雷梁桥④、桥面布置:净宽4.5m三、钢桥设计及施工方法1、基础及下部结构设计(1)钢便桥钢管桩基础布置形式:单墩布置3根钢管(桩径ф32.5cm,壁厚6 mm),横向间距2.5m,桩顶布置2根28cm工字钢横梁,管桩与管桩之间用10cm槽钢水平向和剪刀向牢固焊接。

如果个别墩位入土深度不足应施打6根钢管,设置成排架桩基础。

栈桥施工采用50t履带吊机配合振动打桩锤施打桩基础(如下图),利用履带吊分块吊装至栈桥顶进行组拼后,在栈桥顶利用履带吊机完成打入桩的施工。

履带吊吊起振动锤及桩对位后进行施打到设计深度,依次完成打入桩施工。

钢栈桥施工方案

钢栈桥施工方案

钢栈桥施工方案一、工程概略线路总共需搭设栈桥17座,栈桥总长871米,宽4.5米,桥面铺设钢板,采用钢管桩基础和贝雷钢梁。

修建贯串便道,在跨主要河藕池河、安乡、瓦池河、虎渡河处修建栈桥。

二、施工方案1、总体思绪在沿线贯串便道的修建进程中,河中栈桥是控制性工程,需求尽早开工,目前两岸便道还处于征地阶段,便道还未末尾施工,栈桥的前期预备任务必需提早停止,保证便道提早贯串,2、栈桥概略栈桥是施工机械、资料和施工人员的上桥通道,同时也是施工电缆线、水管等的依托结构。

桥跨结构为3.0m×1.5m贝雷梁纵向拼装而成,下设横向垫I45b工字钢与钢管桩基结合。

其上横向铺I25a工字钢,间距150cm,横向工字钢上纵向铺设I12.6工字钢,间距30cm,再其上铺10mm厚的钢板,栈桥两侧设栏杆〔高度为1.0米〕。

栈桥桥墩采用桩基排架,栈桥基础为直径Φ800mm、壁厚8mm的钢管桩,栈桥为12米一跨,桩长依据河床、承载力变化而变化,运用[20剪刀撑横向结合钢管桩,位置依据施工水位确定。

2.1、栈桥位置、长度一览表栈桥位置散布如以下图:3、栈桥设计3.1栈桥运用要求:⑴栈桥承载力满足:500kN履带吊吊重200KN在桥面行走要求、400kN混凝土罐车行走要求。

⑵栈桥的平面位置不得阻碍钻孔桩施工及承台施工,可以满足整个施工时期的要求。

3.2栈桥布置方式栈桥结构表示图3.3栈桥结构栈桥设计最大跨径12m,下部结构为每排两根φ80cm*8mm钢管,间距4.0m,钢管桩入土深度不小于8m,〔桩底进入局部冲刷线以下不小于5m〕;钢管桩顶面的分配梁为两根I45b工字钢;主梁为两片一组的贝雷梁,共两组,两组贝雷梁之间间距3.0m,每3m设置一道槽钢剪刀撑,主梁每隔50m左右设置一道伸缩缝,缝宽10cm;桥面宽度4.5m,贝雷梁上的分配梁采用I25a,间距1.5m,分配梁上铺I12.6,间距30cm,顶面铺设10mm厚钢板;栏杆采用φ48x3钢管,立杆间距3m,栏杆高1.0m。
