消弧线圈的异常工况分析与处理

消弧线圈的异常工况分析与处理摘要：消弧线圈是电力系统中重要的设备之一，起着消除接地点电弧的作用，一旦发生故障将对系统的安全带来极大隐患。

基于此，笔者结合多年工作经验，对消弧线圈常见的异常工况与处理方法进行了总结分析，以供参考。

关键词：消弧线圈异常工况分析处理引言消弧线圈外形与单相变压器相似，内部是一个带有间隙的铁芯电感线圈，它是电力系统中重要的电气设备之一，主要用于中性点不接地的电网中，当电网发生间歇性接地或电弧稳定接地时，通过消弧线圈的电感电流补偿电网的电容电流，起到熄灭电弧的作用。

因此，在对电气设备的日常维护中，必须要对消弧线圈给予足够的重视，当发现异常工况时要及时采取有效措施，避免事故扩大。

下面，笔者将结合实践经验，谈一下消弧线圈各种异常情况的分析与处理。

2、油位异常消弧线圈油标内的油面过低或看不见油位，应视为异常。

造成油面过低的原因有以下几种：（1）渗漏油，主要是大盖橡胶垫、油枕油标管、散热器与本体连接的焊缝以及下部放油阀门等处；（2）修试人员因工作需要放油后未做补充；（3）天气突然变冷，且原来油枕中油量不足。

补充油，应在系统正常运行时拉开变压器中性点的隔离开关，并做好安全措施后方可进行。

3、油温过高当电力系统发生单相接地时，消弧线圈便带负荷运行。

应对消弧线圈上层油温加强监视，使上层油温不超过95℃，并注意消弧线圈带负荷运行时间不超过铭牌规定的允许时间。

如在规定的时间内，油温不断升高甚至从油枕中喷油，则可能是消弧线圈内部发生故障，如匝间短路、铁芯多点接地、分接开关接触不良等。

此时应停运接地线路，并在接地故障消失后，使消弧线圈退出运行，待处理好后再投入。

4、套管闪络放电或本体内部有放电声套管闪络放电多是由于套管污秽较重、表面绝缘降低而形成。

因此，在系统正常时，应将消弧线圈退出运行，待清扫后再投入运行。

本体内部放电多是分接开关接触不良，而产生放电火花。

在放电现象不太严重情况下，消弧线圈可继续运行，但应加强监视，待系统正常后，再进行处理。

35kV变电站常见故障处理及变电站维护word资料5页

35kV变电站常见故障处理及变电站维护35kV变电站的主要工作内容是对变电站设备运行进行科学管理，以及对变电站故障进行检测和处理。

在35kV变电站运行的过程中，分析常见故障，采取相应措施预防和处理这些故障发生，可以在很大程度上保证变电站安全可靠地运行。

1 常见故障及处理措施常见的35kV变电站运行过程中的故障主要有：变压器故障、电线电缆故障、真空断路器故障、消弧线圈故障以及电压互感器故障等。

1.1 变压器故障及处理措施：变压器的常见故障主要有以下几种：第一，变压器过负荷，变压器在过负荷运转的情况下会使设备温度过高，造成变压器故障。

第二，变压器铁心发生绝缘故障，变压器铁心硅钢片漆膜破损或者其它元器件发生绝缘损坏都会使变压器产生过热现象。

第三变压器分接开关发生故障，变压器的分接开关使用时间过长或者频率过高的情况下，会因弹簧压力减小而造成开关接触不良或动作失灵。

第四，瓦斯保护故障，当变压器内部存在空气或者二次回路存在故障时，可能使变压器出现瓦斯保护故障。

1.2 电线电缆故障及处理措施电线电缆故障主要有以下几种情况：第一，电线电缆本身质量问题引起的故障。

第二，电线电缆的安装质量问题引起的故障，在电缆安装过程中由于操作不规范而产生电缆外伤，容易导致电缆故障。

第三，电线电缆接地点处理不当引起的故障，对电缆进行接地保护时，如果中心或者终端接地不完善，会引起绝缘层老化，产生电缆击穿故障。

第四，电线电缆负重运行引起的故障，电线电缆长期在高温下负重运行会增加安全隐患，容易发生故障。

1.3 真空断路器故障及处理措施在35kV变电站运行过程中，真空断路器故障是比较常见的。

主要故障类型有：真空度降低，断路器分合闸失灵等。

真空泡的真空度降低会导致其使用寿命迅速地缩短，甚至直接造成真空断路器的损坏。

断路器的分合闸失灵会造成事故的影响范围扩大。

1.4 消弧线圈故障及处理措施在35kV变电站系统中，当消弧线圈发生故障时，在相关控制保护元件的控制下，消弧线圈会自动动作保护，同时，保护装置会发出消弧线圈的动作指示，并发出相应的警示音。

浅谈35kV变电站消弧线圈常见故障及处理措施

浅谈35kV变电站消弧线圈常见故障及处理措施作者：王立新来源：《科技资讯》2011年第25期摘要:在分析了变电站系统消弧线圈动作故障处理技术措施后,对变电站日常检修维护过程中消弧线圈出现自身故障的技术处理措施进行了详细分析研究。

关键词:35kV变电站消弧线圈铁心故障中图分类号:TM6 文献标识码:A 文章编号:1672-3791(2011)09(a)-0156-01我国3kV、6kV、10kV、以及35kV等中低压配电网系统中,绝大多数是按小电流接地系统进行设计,即系统中性点是不接地系统。

在进行35kV变电站系统设计时,通常按照中性点不接地系统进行,这种变电站运行方式,其在系统发生单相接地故障时,其电流值将大于系统允许安全运行值(对于3kV～10kV系统而言,其单相接地电流值应不大于30A),此时故障电流产生的电弧将不能自行熄灭。

为了降低电弧电流以满足系统安全运行需求,在工程中通常采用在中性点和大地间接入相应容量的消弧线圈,利用消弧线圈的补偿电流对系统进行动态补偿,这样就可以帮助系统熄灭故障接地点处故障电流产生的电弧,保证系统运行可靠性[1]。

1 變电站系统消弧线圈动作故障处理当35kV变电站系统消弧线圈发生单相接地故障、串联谐振以及中性点位移电压值超过变电站系统允许电压整定值时,此时消弧线圈在相关控制保护元件的控制下就会自动动作保护,同时保护装置发出消弧线圈动作指示以及相应警示音,可以观察到消弧线圈中性点位移电压和相关补偿电流值明显比正常运行时偏大。

系统发生单相接地故障后,从监视画面中可以看到此时接地相的相电压为零,另外非接地相的相电压则升高到线电压水平,为了防止事故的进一步扩大,变电站运行管理人员必须采取合适的技术措施。

应根据保护装置提示的数据信息确定系统接地故障的相别、接地故障类型(初步确定故障是永久性的、瞬时性的、还是间歇性的故障)、相应仪器仪表装置的指示值、继电保护装置、信号提示装置、以及消弧线圈等装备的运行工况特性,并将所有数据向变电站值班调度人员进行动态汇报。

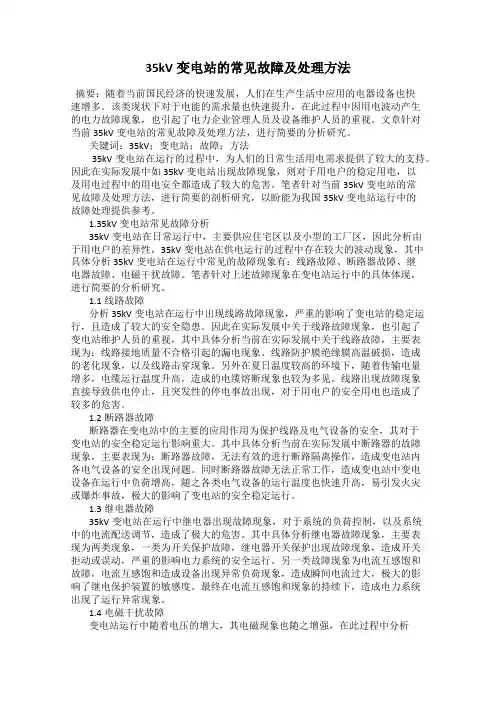

35kV变电站的常见故障及处理方法

35kV变电站的常见故障及处理方法摘要：随着当前国民经济的快速发展，人们在生产生活中应用的电器设备也快速增多。

该类现状下对于电能的需求量也快速提升，在此过程中因用电波动产生的电力故障现象，也引起了电力企业管理人员及设备维护人员的重视。

文章针对当前35kV变电站的常见故障及处理方法，进行简要的分析研究。

关键词：35kV；变电站；故障；方法35kV变电站在运行的过程中，为人们的日常生活用电需求提供了较大的支持。

因此在实际发展中如35kV变电站出现故障现象，则对于用电户的稳定用电，以及用电过程中的用电安全都造成了较大的危害。

笔者针对当前35kV变电站的常见故障及处理方法，进行简要的剖析研究，以盼能为我国35kV变电站运行中的故障处理提供参考。

1.35kV变电站常见故障分析35kV变电站在日常运行中，主要供应住宅区以及小型的工厂区，因此分析由于用电户的差异性，35kV变电站在供电运行的过程中存在较大的波动现象，其中具体分析35kV变电站在运行中常见的故障现象有：线路故障、断路器故障、继电器故障、电磁干扰故障。

笔者针对上述故障现象在变电站运行中的具体体现，进行简要的分析研究。

1.1线路故障分析35kV变电站在运行中出现线路故障现象，严重的影响了变电站的稳定运行，且造成了较大的安全隐患。

因此在实际发展中关于线路故障现象，也引起了变电站维护人员的重视，其中具体分析当前在实际发展中关于线路故障，主要表现为：线路接地质量不合格引起的漏电现象、线路防护膜绝缘膜高温破损，造成的老化现象，以及线路击穿现象。

另外在夏日温度较高的环境下，随着传输电量增多，电缆运行温度升高，造成的电缆熔断现象也较为多见。

线路出现故障现象直接导致供电停止，且突发性的停电事故出现，对于用电户的安全用电也造成了较多的危害。

1.2断路器故障断路器在变电站中的主要的应用作用为保护线路及电气设备的安全，其对于变电站的安全稳定运行影响重大。

其中具体分析当前在实际发展中断路器的故障现象，主要表现为：断路器故障，无法有效的进行断路隔离操作，造成变电站内各电气设备的安全出现问题。

浅谈35kv变电站常见故障分析及措施

浅谈35kv变电站常见故障分析及措施我国35kv及以下电压等级的变电站应用的较为广泛，相关部门和单位一定要予以重视，文章针对35kv变电站断路器在运作时常常会发生的问题和故障进行了分析和讨论，并提出了相应的解决措施。

标签：35kv变电站；故障；措施如今在我国35kv及以下电压等级的变电站应用的较为广泛，不过值得注意的是很多技术操作人员并不能很好的处理其在运行过程中出现的问题，所以相关部门和单位一定要重视对于变电站技术操作人员的技术培训和理论培训，运行人员自身也要不断的总结经验提高自身的专业技能，在实际的作业中善于发现问题、分析问题、解决问题，文章即是结合实际的作业情况，对35kv变电站常见的故障进行分析并提出了相应的解决措施。

1 真空断路器故障1.1 真空泡真空度降低1.1.1 故障危害。

真空断路器会在真空泡内开断电流并进行灭弧，这时候如果真空度降低很可能就会导致真空断路器无法开断电流，缩减断路器的使用寿命，甚至会引起断路器爆炸的严重事故。

需要重视的是因为真空断路器本身的不定性，在进行定量监测时可能出现一些隐性故障。

1.1.2 原因分析。

总的来说使得真空度降低的因素有：（1）真空泡的材质或制造工艺达不到相应的标准，真空泡有瑕疵或漏洞；（2）真空泡内波形管的材质或制作工艺不合格，在进行几次运作后出现漏点；（3）分体式真空断路器，运用电磁式操作的真空断路器因为操作连杆间距大，这样就会增加断路器的弹跳性，快速的降低真空度。

1.1.3 预防措施。

在选择真空断路器的时候，一定要严格的审查所选厂商的产品质量；相关的负责人员在进行巡查时，需要格外的注意检查断路器真空泡，如有放电现象不能使用，要立即断电将其替换下来。

此外，相关的检测人员需要断电作业，检测同期、弹跳、行程、超行程等性能，让断路器能够正常运作。

1.2 真空断路器分闸失灵1.2.1 故障现象与危害。

分闸失去作用时很容易导致意外事故，相关的工作人员需要查找导致事故发生的因素，根据不同的事故诱因找到相应的排除方法。

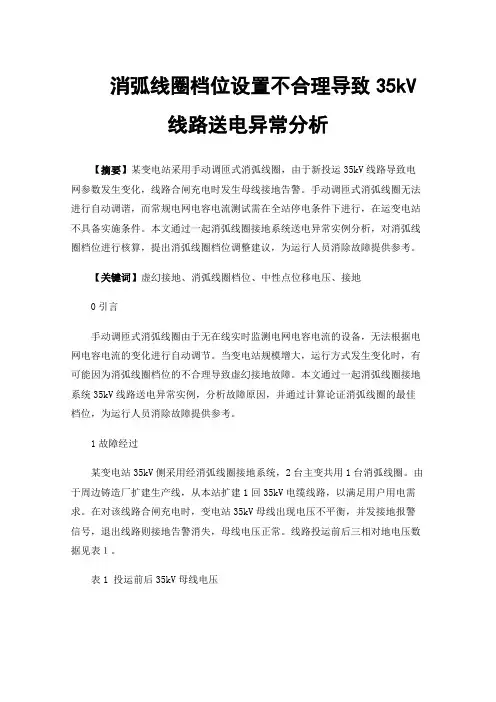

消弧线圈档位设置不合理导致35kV线路送电异常分析
