中纬电子水准仪教程V1.0
电子经纬仪操作说明
A
角度 测量
转动仪器，HR闪烁，瞄准第一 个目标A（起始方向）
再按动“锁定”键，设置水平 角的度数，HR固定 瞄准第二个目标B直接显示目标 B的读数
瞄准目标 A
HOLD 瞄准B
V 90°10′20″ HR 30°00′00″
V 90°10′20″ HR 30°00′00″ V 90°10′20″ HR 98°20′30″
THANKYOU
注意事项
(1) 阳光下测量应避免将物镜直接瞄准太阳。若在太阳下作业应安装滤光器。 (2) 避免在高温和低温下存放和使用仪器，亦应避免温度骤变（使用时气温变化除外）。 (3) 仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。 (4) 若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直到它适应环 境温度后 再使用仪器。 (5) 仪器长期不使用时，应将仪器上的电池卸下分开存放。电池应每月充电一次。 (6) 仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运 输最好在 箱子周围使用软垫。 (7) 仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。 (8) 外露光学件需要清洁时，应用脱脂棉或镜头纸轻轻檫净，切不可用其它物品擦试。 (9) 不可用化学试剂擦试塑料部件及有机玻璃表面，可用浸水的软布擦试。 (10)仪器使用完毕后，用绒布或毛刷清除仪器表面灰尘，仪器被雨水淋湿后，切勿通电开 机，应及 时用干净软布擦干并在通风处放一段时间。 (11)作业前应仔细全面检查仪器，确定仪器各项指标、功能、电源、初始设置和改正参数 均符合要 求时再进行作业。 (12)即使发现仪器功能异常，非专业维修人员不可擅自拆开仪器，以免发生不必要的损坏。 (13)当激光亮起时，不要用眼睛直视激光光源，以免伤害人的眼睛。
水准仪的详细使用方法
水准仪的详细使用方法
首先，使用水准仪之前需要进行校准。
在校准之前，需要确保水准仪的表面干净，没有灰尘或者杂物。
然后放置水准仪在水平的平面上，调整仪器使其泡式水准管中的气泡位于中央刻线，这样就完成了水准仪的校准工作。
在实际使用中，我们需要注意以下几点：
1. 放置水准仪，在进行测量之前，需要选择一个平整、坚固的基准面，将水准
仪放置在上面。
要确保水准仪放置稳固，不会因为晃动而影响测量结果。
2. 调整水准仪，在放置好水准仪之后，需要通过调整水准仪上的调节螺丝来使
气泡位于中央刻线。
这一步非常重要，只有当气泡位于中央刻线时，才能保证测量结果的准确性。
3. 进行测量，当水准仪放置好并且调整完毕后，就可以进行测量了。
在测量过
程中，需要注意避免碰撞水准仪，以免影响测量结果。
同时，在测量过程中需要保持仪器稳定，避免因为晃动而产生误差。
4. 读取测量结果，当测量完成后，可以通过水准仪上的刻度盘来读取测量结果。
需要注意的是，读取结果时要保持眼睛与刻度盘垂直，并且要在光线充足的情况下进行，以确保准确读取结果。
5. 清洁和保养，在使用完水准仪之后，需要及时清洁仪器表面的灰尘和污垢，
以保证下次使用时的准确性。
同时，还需要定期对水准仪进行检查和维护，确保其正常使用。
总之，水准仪是一种非常重要的测量工具，正确的使用方法和日常的维护保养
对于保证测量结果的准确性至关重要。
希望以上介绍的水准仪的详细使用方法能够对大家有所帮助，谢谢阅读！。

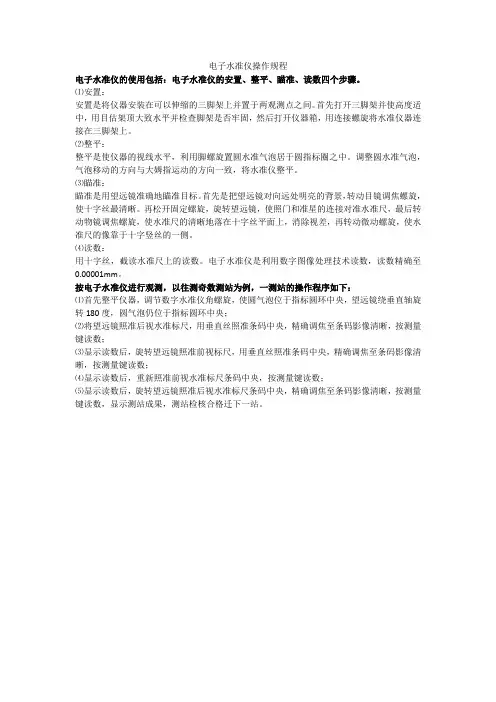

电子水准仪操作规程
电子水准仪操作规程
电子水准仪的使用包括：电子水准仪的安置、整平、瞄准、读数四个步骤。
⑴安置：
安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。
首先打开三脚架并使高度适中，用目估架顶大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。
⑵整平：
整平是使仪器的视线水平，利用脚螺旋置圆水准气泡居于圆指标圈之中。
调整圆水准气泡，气泡移动的方向与大姆指运动的方向一致，将水准仪整平。
⑶瞄准：
瞄准是用望远镜准确地瞄准目标。
首先是把望远镜对向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰。
再松开固定螺旋，旋转望远镜，使照门和准星的连接对准水准尺，最后转动物镜调焦螺旋，使水准尺的清晰地落在十字丝平面上，消除视差，再转动微动螺旋，使水准尺的像靠于十字竖丝的一侧。
⑷读数：
用十字丝，截读水准尺上的读数。
电子水准仪是利用数字图像处理技术读数，读数精确至0.00001mm。
按电子水准仪进行观测，以往测奇数测站为例，一测站的操作程序如下：
⑴首先整平仪器，调节数字水准仪角螺旋，使圆气泡位于指标圆环中央，望远镜绕垂直轴旋转180度，圆气泡仍位于指标圆环中央；
⑵将望远镜照准后视水准标尺，用垂直丝照准条码中央，精确调焦至条码影像清晰，按测量键读数；
⑶显示读数后，旋转望远镜照准前视标尺，用垂直丝照准条码中央，精确调焦至条码影像清晰，按测量键读数；
⑷显示读数后，重新照准前视水准标尺条码中央，按测量键读数；
⑸显示读数后，旋转望远镜照准后视水准标尺条码中央，精确调焦至条码影像清晰，按测量键读数，显示测站成果，测站检核合格迁下一站。
电子水准仪的使用方法
电子水准仪的使用方法电子水准仪是一种用于测量水平面的仪器，它可以帮助我们在工程施工和日常生活中进行精准的水平测量。
下面将介绍电子水准仪的使用方法，希望能对大家有所帮助。
1. 准备工作。
在使用电子水准仪之前，首先要确保仪器处于正常状态。
检查电子水准仪的外观是否完好，电池是否充足，各个按钮是否灵活。
另外，还需要准备一些参考物，比如三脚架、水平标杆等，以便在测量时进行校准和参照。
2. 安装电子水准仪。
将电子水准仪放置在平稳的地面上，打开仪器，调整仪器的位置，使其保持水平。
如果使用三脚架，需要确保三脚架稳固，不会因为外力而移动或晃动。
在安装过程中，要注意避免仪器与其他物体碰撞，以免影响测量精度。
3. 校准电子水准仪。
在安装完成后，需要对电子水准仪进行校准。
校准的方法是使用水平标杆或其他已知水平的参考物，将电子水准仪调整至水平状态。
在校准时，要注意仪器的显示是否与参考物的水平一致，如果不一致，需要通过仪器上的调节按钮进行微调，直至达到水平状态为止。
4. 进行测量。
当电子水准仪完成校准后，就可以进行测量了。
在测量时，要确保仪器的位置稳定，避免外界干扰。
将电子水准仪对准需要测量的物体或位置，观察仪器显示的数据，即可得到该位置的水平状态。
5. 结果记录。
在测量完成后，需要将测量结果进行记录。
可以通过拍照、记录数据等方式将测量结果保存下来，以备后续使用或分析。
在记录时，要注意标注测量位置、时间等相关信息，方便后续的数据处理和参考。
6. 仪器保养。
在使用电子水准仪之后，要做好仪器的保养工作。
将仪器放置在干燥通风的地方，避免阳光直射和潮湿环境。
定期清洁仪器表面和镜片，确保仪器的清晰度和精度。
另外，定期检查仪器的电池电量，及时更换电池以确保仪器的正常使用。
通过以上步骤，我们可以准确地使用电子水准仪进行水平测量，为工程施工和日常生活提供准确的数据支持。
希望以上内容能够帮助大家更好地掌握电子水准仪的使用方法，提高工作效率和测量精度。
水准仪操作步骤方法详解图1
水准仪操作步骤方法详解图1 水准仪操作步骤方法详解图解第四章第一节发布: 2009-10-15 14:15 | 作者: admin | 查看: 18次第一节钢尺量距一、量距的工具1．钢尺钢尺是用薄钢片制成的带状尺，可卷入金属圆盒内，故又称钢卷尺。
尺宽约10～15mm，长度有20m、30m和50m等几种。
根据尺的零点位置不同，有端点尺和刻线尺之分。
钢尺的优点：钢尺抗拉强度高，不易拉伸，所以量距精度较高，在工程测量中常用钢尺量距。
钢尺的缺点：钢尺性脆，易折断，易生锈，使用时要避免扭折、防止受潮。
2．测杆测杆多用木料或铝合金制成，直经约3cm、全长有2m、2.5m及3m等几种规格。
杆上油漆成红、白相间的20cm色段，非常醒目，测杆下端装有尖头铁脚，便于插入地面，作为照准标志。
3．测钎测钎一般用钢筋制成，上部弯成小圆环，下部磨尖，直径3～6mm，长度30～40cm。
钎上可用油漆涂成红、白相间的色段。
通常6根或11根系成一组。
量距时，将测钎插入地面，用以标定尺端点的位置，亦可作为近处目标的瞄准标志。
4．锤球、弹簧秤和温度计等锤球用金属制成，上大下尖呈圆锥形，上端中心系一细绳，悬吊后，锤球尖与细绳在同一垂线上。
它常用于在斜坡上丈量水平距离。
弹簧秤和温度计等将在精密量距中应用。
二、直线定线水平距离测量时，当地面上两点间的距离超过一整尺长时，或地势起伏较大，一尺段无法完成丈量工作时，需要在两点的连线上标定出若干个点，这项工作称为直线定线。
按精度要求的不同，直线定线有目估定线和经纬仪定线两种方法。
现介绍目估定线方法：如图4-5所示，A、B两点为地面上互相通视的两点，欲在A、B两点间的直线上定出C、D等分段点。
定线工作可由甲、乙两人进行。
（1）定线时，先在A、B两点上竖立测杆，甲立于A点测杆后面约1～2m处，用眼睛自A点测杆后面瞄准B点测杆。
（2）乙持另一测杆沿BA方向走到离B点大约一尺段长的C点附近，按照甲指挥手势左右移动测杆，直到测杆位于AB直线上为止，插下测杆（或测钎），定出C点。
水准仪的使用方法
水准仪的使用方法水准仪是一种用于测量地面水平度的仪器，广泛应用于建筑、道路、桥梁等工程领域。
它可以帮助工程师和施工人员确保工程的水平度，从而保证工程质量。
在使用水准仪之前，需要了解其使用方法，以确保测量的准确性和可靠性。
1. 准备工作。
在使用水准仪之前，首先需要进行一些准备工作。
首先要检查水准仪的外观是否完好，有无损坏或者松动的部件。
其次要检查水准仪的准确性，可以通过放置在水平面上观察气泡位置来检查。
最后要选择一个平坦、稳固的测量点，以确保测量结果的准确性。
2. 安装水准仪。
安装水准仪是使用水准仪的第一步。
首先要选择一个合适的位置放置水准仪，通常选择在工程的起点或终点。
然后要使用三脚架或支架将水准仪固定在地面上，确保其稳固不会晃动。
在安装水准仪的过程中，要注意保持水准仪的水平度，可以通过调节脚架或支架来实现。
3. 调整水准仪。
在安装好水准仪之后，需要进行调整以确保其准确性。
首先要调节水准仪的视轴，使其与测量点垂直。
然后要调节水准仪的水平度，使其气泡位于中间位置。
在调节水准仪的过程中，要小心轻柔地操作，以免对水准仪造成损坏。
4. 进行测量。
当水准仪安装和调整完成后，就可以进行测量了。
首先要选择一个参考点，通常选择在工程的起点或终点。
然后要使用水准仪对参考点进行测量，观察气泡的位置并记录下来。
在测量过程中，要注意保持水准仪的稳定，避免外部因素对测量结果的影响。
5. 分析测量结果。
在完成测量之后，需要对测量结果进行分析。
首先要对测量数据进行整理和比对，以确保其准确性和可靠性。
然后要根据测量结果对工程进行调整和改进，以确保工程的水平度符合要求。
在分析测量结果的过程中，要注意保持客观和严谨，避免主观因素对结果的影响。
6. 保养水准仪。
在使用水准仪之后，需要进行一定的保养工作以延长其使用寿命。
首先要对水准仪进行清洁和防尘处理，以确保其内部部件的正常运转。
然后要定期对水准仪进行校准和调整，以确保其测量结果的准确性和可靠性。
中纬GeoMax_ZDL700电子水准仪用户手册V1.O
K F
6l N2 0JUdY`w LLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLR hD3k LLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLS xfkW LLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLV d-q2 LLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLOS uz LLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLQS n6vFOhZ LLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLTW \Hv~D LLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLUQ 2f LLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLVN FT LLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLVT Rhv{g LLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLVW DxMD LLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLWP Ljsn LLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLONR
..
qWxO
=gTbURt,+k]vfmZjhgBc3j2?tCB,URt,Wg PoxvpeVN2
./
ZWxO
Bn4kb4kc;?ds[Sw{=Uc;Zi]*gWY?tCb ,tf{=Uc;vpe2dF{*B,g?jxhSw?g{Pox lc;IYZ@gZTr+Sw?6gSwu7B,tfjDz?8[ 0w5B,tf2 OGdWXfdc;2
科力达中文激光电子经纬及电子经纬仪仪操作手册
望远镜物镜
垂直制动旋钮 垂直微动旋钮
显示屏 操作键盘
基座 基座底板
9
望远镜目镜 长水准器
水平制动旋钮 水平微动旋钮
提把
粗瞄准器 望远镜调焦旋钮
对中器堵钉 （激光对中器） 电源开关
圆气泡
10
2.3.仪器开箱和存放
开箱 轻放下仪器箱，让箱盖朝上，打开箱子的锁栓，开启箱
盖，取出仪器。 存放
将望远镜垂直朝下（或朝上），使照准部与基座的装箱 标记对齐，将仪器装箱标记朝上平卧放入箱中，轻轻旋紧垂 直自动旋钮，盖好箱盖并关上锁栓。
取下机载电池盒时注意事项！
每次取下电池盒时，都必须先关掉仪器电源，否则仪器易 损坏。
充电时注意事项！
尽管充电器有过充电保护回路，但过充电会缩短电池寿 命，因此在电池充满电后应将及时结束其充电。
要在 0°~+45°温度范围内充电，超出此范围可能出现充 电异常。
禁止使用任何已经损坏的充电器或电池。
4.1.设置项目………………………………………..18 4.2.设置方法……………………………..…………18
5.测量准备 .................................................................... 22
5.1.仪器的安置、对中和整平……………..………22 5.2.望远镜目镜调整和目标照准…………..………24 5.3.打开或关闭电源………………………………..25 5.4.指示竖盘指标归零（垂直 置零）……………26
2.1.预防事项…………………………………………6 2.2.部件名称…………………………………………7 2.3.仪器开箱和存放…………………………..……11 2.4.电池的装卸、信息和充电………………....……11 2.5.仪器与机座的装卸…………………………..…13
电子经纬仪的使用方法
电子经纬仪的使用方法（即使用说明书、操作指南）２.２部件名称2.5 仪器与基座的装卸拆卸如有需要，仪器可以从三角基座上卸下，先用螺丝刀松开基座锁定扭固定螺丝，然后逆时针转动基座锁定扭约180°，即可使仪器与基座分离。
安装将仪器的定向凸出标记与基座定向凹槽对齐，把仪器上的三个固定脚对应放入基座的孔中，使仪器装在三个基座上，顺时针转动基座锁定扭约180°使仪器与基座锁定，再用螺丝刀将基座锁定扭固定螺丝旋紧。
四、初始设置五、测量准备5．1仪器的安置、对中和整平安置三脚架和仪器⑴选择坚固地面放置脚架之三脚，架设脚架头至适当高度，以方便观测操作。
⑵将垂球挂在三脚架的挂钩上，使脚架头尽量水平地移动脚架位置并让垂球粗略对准地面测量中心，然后将脚尖插入地面使其稳固。
⑶检查脚架各固定螺丝固紧后，将仪器置于脚架头上并用中心联接螺丝联结固定。
使用光学对中器对中⑴调整仪器三个脚螺旋使圆水准器气泡居中。
通过对中器目镜观察，调整目镜环，使对中分划标记清晰。
⑵调整对中器的调焦手轮，直至地面测量标志中心清晰并与对中分划标记在同一成像平面内。
⑶松开脚架中心螺丝（松至仪器能移动即可），通过光学对中器观察地面标志，小心地平移仪器（勿旋转），直到对中十字丝（或圆点）中心与地面标志中心重合。
⑷再调整脚螺旋，使圆水准器的气泡居中。
⑸再通过光学对中器，观察在面标志中心是否与对中器中心重合，否则重复（3）和（4）操作，直至重合为止。
⑹确认仪器对中后，将中心螺丝旋紧固定好仪器。
●仪器对中后不要再碰三脚架的三个脚，以免破坏其位置。
当光亮度不足难以看清十字丝时，按照明键（）照明。
8．1 长水准器检验方法见本书“5.1用长水准确性器整平仪器”一节。
校正⑴在检验的（4）位置，若长水准器的气泡偏离了中心，先用与长水准器平行的脚螺进行调整，使气泡向中心移近一半的偏离量。
⑵剩余的一半用校正针对水准器校正螺丝进行调整。
⑶将仪器旋转180o，检查气泡是否居中。
中纬电子水准仪
中纬电子水准仪中纬电子水准仪，是为了满足测量精度和工作效率要求而设计的仪器。
它采用了先进的电子技术和精密加工制造技术，能够在地表起伏较大的地形上进行精准的高程测量。
该水准仪广泛应用于地下管线、基础工程、公路铁路、保险柜定位等领域。
水准仪原理水准仪是利用重力的作用来进行测量的。
中纬电子水准仪原理与传统水准仪基本相同，但采用了微处理器控制测量数据的采集及处理，主要包括以下三个部分。
1.光学系统：包括目镜、望远镜和水准仪电视，用于观察测量点的位置及水平仪的水平状态。
2.水平仪：用于校准水准仪的光轴，保证测量的水平度。
3.数据处理系统：包括微处理器、存储器、数据传输接口等部分，用于测量数据的采集、存储及传输处理。
使用方法使用中纬电子水准仪进行测量需要注意以下几个步骤。
1.设置基准高程：由于水准仪需要参考一个基准高程标准，所以需要在测量前测定基准点的高程。
2.安装水准仪：将水准仪稳固地安装在三脚架上，并进行镜头校准。
3.视线测量：观察测量点，将视线对准目标。
4.数据采集：微处理器会自动采集测量数据。
5.结果计算：根据采集的测量数据，通过计算求出测点的高程。
6.结果处理：将高程数据通过数据传输接口接入计算机进行后续数据处理。
仪器优势中纬电子水准仪具有以下几个优势：1.高精度：采用了精密加工技术和微处理器控制数据采集及处理，能够精确测量高程数据，达到0.01毫米级别的高精度测量。
2.高效率：与传统水准仪相比，中纬电子水准仪在测量效率上有了极大的提升。
3.易于操作：由于采用了微处理器控制数据采集与处理，仪器操作非常简便，即使操作人员没有专业知识，也能够轻松完成测量。
4.适用范围广：中纬电子水准仪可以适用于地下管线、基础工程、公路铁路、保险柜定位等领域，具有广泛的应用前景。
总结中纬电子水准仪是利用重力进行测量的一种高精度、高效率的仪器。
它采用了先进的加工技术和微处理器控制数据采集及处理，具有高精度、易操作、广泛的应用范围等优势。
水准仪经纬仪操作步骤
水准仪、经纬仪操作步骤一、水准仪1、安置水准仪打开三脚架并使其高度适中，目估使架头大致水平，检查脚架腿是否安置稳固，脚架伸缩螺旋是否拧紧，然后打开仪器箱取出水准仪，置于三脚架头上用连接螺旋将仪器牢固地固连在三脚架头上。
2、粗略整平调节基座的三个脚螺旋使圆水准器的气泡居中。
（此处可设暂停检查按钮，主要检查气泡是否居中，并记录时间。
）3、瞄准水准尺首先进行目镜对光使十字丝清晰。
松开制动螺旋，转动望远镜瞄准水准尺，拧紧制动螺旋。
转动物镜对光螺旋进行对光，使目标清晰并注意消除视差，再转动微动螺旋，使竖丝对准水准尺。
（此处可设暂停检查按钮，主要检查目标是否瞄准，是否存在视差，并记录时间。
）4、精平与读数右手转动微倾螺旋，使管水准器居中，此时，可用十字丝的中丝在尺上读数。
（到此，完成整个操作过程，设按钮，主要检查是否精平，读数是否准确，并记录时间。
）二、经纬仪1、对中与整平先将三脚架张开，使其高度适中，架头大致水平。
置经纬仪于架头上，旋上连接螺旋。
用光学对中器对中，使仪器中心与测站点位于同一铅锤线上。
利用基座上三个脚螺旋使照准部水准管气泡居中。
再次检查对中是否完好，若被破坏，进行二次对中，再检查气泡是否居中，如此循环，直到对中与整平同时满足要求。
（此处设暂停检查按钮，主要检查对中与整平的准确性，并记录时间。
）2、瞄准调节目镜使十字丝清晰，转动望远镜瞄准目标，旋紧制动螺旋。
转动物镜对光螺旋，使物象清晰并注意消除视差。
调节微动螺旋精确瞄准目标。
（此处可设暂停检查按钮，主要检查目标是否瞄准，是否存在视差，并记录时间。
）3、读数测水平角读水平度盘读数，测竖直角读竖直度盘读数。
（到此，完成整个操作过程，设按钮，主要检查读数是否准确，并记录时间。
）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品特点
4、视距：视距范围2-105m。在同级数字水准仪里面ZDL700的 视距是最长的。在客观条件允许的前提下，我们单站测量可以 达到最近和最远，灵活面对各种复杂外业环境。超长测程满足 四等测量的需要，也为高程测量与放样提供更远的作业距离。
5、程序：二等、三等、四等水准线路测量及简便测量、BIF等。 其中根据测量手段的不一样我们其中还附带了有双转点测量等； 同时BIF测量模式也是沉降观测的模式。这样我们的水准仪基本 满足了单纯的线路测量、碎部测量、沉降观测的要求。
NovAtel QBL Romer SBG Scanlaser Sheffield TESA
海克斯康在中国：国家领导人关怀
2009年1月1日，中共中央政治局常委、国务院总理温家宝莅临海克斯康测量技术（青 岛）有限公司视察。温家宝总理对公司的发展和成绩进行了充分地肯定和表扬，并鼓 励全体员工再接再厉，迎接挑战，抓住机遇，再创辉煌！
FAQ
Q:易丢失数据，低电压，莫名其妙的情况。 低电量时仪器会有提示，而且会多次反复提示，需要按提示正确 使用仪器。仪器的功能都是以正常使用为前提。如果正常使用遇 到异常可以将仪器提供给我们进行调整，目前维修记录中有出现 过数据存储问题的，为主板元件故障，不过返修的比例非常低。 Q:导出数据时会异常中断，数据无法导出。 遇到这种情况，可以以GSI格式导出仪器内部数据保证数据安全。 中断可能的原因在于电脑和仪器同步的状况，有很少数量客户的 Windows系统缺少保证通讯的必要的系统组件。这时可以试试换 台电脑重新导出。
中纬测量系统
中纬测量系统隶属瑞典海克斯康集团——全球最大的测量技术集团，全球一维、二维、 三维几何与空间测量领域的领导者。
作为海克斯康全球第2品牌，Geomax是海克斯康全球重点发展的业务单元，是海克斯康进 军全球大众测量仪器市场的重要战略行动 。
秉承欧洲精湛的制造工艺和理念、共享海克斯康全球领先技术， 优化的成本组合，使 Geomax产品具有绝对的品质优势和极具竞争力的价格。
一切皆可测量：大尺寸测量产品
< 1000 Km < 10 m < 100 µm
< 10 µm
Space
Macro
Micro
< 0.3 µm Nan o
软件
影像
矿山
机械控制
三维激光扫描
大地测量
测量工具
建筑工具
海克斯康旗下品牌
Hexagon presentation Leica Geosystems Metrology Leica Geosystems Advanced Metrology Solutions Haselbach Surveying Instruments Surveyors Service Company Rinex Technology Elcome Technologies
中纬品牌使命
“海克斯康经营的核心价值观非常明确：只做全球排名第 一或第二的产业。在精密测量上，在全球，在中国，我们 已经遥遥领先，超过了55%市场份额；在大地测量领域，高 端我们拥有优秀品牌徕卡，现在，我们将把中纬打造成大 众测量这个领域的佼佼者和领导者” “中纬产品面向大众，好而不贵，先进、可靠、精湛，代 表着未来发展和应用趋势，我们能够让所有中纬用户拥有
6、补偿器：补偿范围:+10′，补偿精度:+0.35″。超大的补偿范围 使仪器仅需粗平就可测量,大大节省外业工作时间,可靠的补偿精 度有效防止仪器倾斜引起的误差,全方位保证作业精度。
产品特点
7、软件：我们配有PCTOOLS的简单的后处理软件，线路测量 及沉降观测的数据我们都可以导出报表或是原始数据，报表格 式为国家规范规定的标准格式，内业生产报告无需任何额外工 作量。
FAQ
Q:如何防止数据丢失？ 从目前的市场反馈来看，出现数据丢失主要有两种情况，第一种是 操作失误，数据没有选择保存就退出了，这种情况需要注意每一 步的操作提示。第二种是电池电量不够的时候没有及时更换电池。 建议在仪器出现电量低的提示后尽快更换电池，否则有可能导致 线路数据丢失。 Q:电池作业时间能持续多久 选用正规五号电池，4节电池可以保证一周的连续作业。 Q:中纬水准仪用的什么水准尺？能否用其他品牌水准尺代替？ 中纬水准仪使用的是专为ZDL700配套的玻璃钢条码尺，不可使用 其它品牌水准尺，否则仪器无法正常工作。
梦寐以求的品质，满足全球大众测量要求和大众市场需求”
—— 海克斯康集团亚太区总裁
李洪全
产品参数
产品特点
1、精度：高程精度±0.7mm/KM，测距精度± 0.001*D。每公 里往返测中误差为± 0.7mm，满足二等及以下所有的水准测量。 可以做的工作：二等以下等级水准测量：线路测量、碎部测量 （工程测量），变形测量（沉降观测）。 2、低光照强度： 20Lux(一根蜡烛的亮度)。延长每天的有效工 作时间，即使在夜晚也可以依靠路灯的光线进行测量，并且同 样保证测量的精度,业界无出其右。在廊道或隧道内也可用普通 手电筒照明测量。 3、识别技术：独到的相位条码识别技术，使视场有50%可见即 可进行可靠的测量。在有遮挡的环境可最大限度节约时间。
FAQ
Q:水准数据如何平差？ 中纬电子水准仪不提供随机平差软件。事实上目前所有水准仪厂家 都不提供平差软件，客户需要购买第三方软件进行平差。使用第 三方软件时，需要用PCTOOL导出ASCII数据格式，然后编辑成平 差软件需要的格式再导入平差软件进行平差。
Q:如何将水准仪观测数据转换为水准平差软件认可的格式？ 导出MDT格式的原始数据后选择格式转换，打开需要转换的数据， 编辑外业信息，完成后即可生成报表，导出报表。如果无法导出 报表，请确认版本号，当前随机光盘最新版本号为3.2。
全球发布 中国首发
2010年，瑞典海克斯康集团以21.25亿美金 并购全球领先的企业工程软件和地理空间技 术解决方案供应商 Intergraph（鹰图）。 2010年，具有标志性项目工程型全站仪ZT20 全球发布，中国首发，获得测绘行业瞩目。 中纬销售业绩在2010年继续以40%的高速增 长。中纬的市场地位进一步加强和提升！
在三维测量领域，从0.3微米到太空测量，最强的品牌均在海克斯康阵营。 海克斯康中国青岛总部
一切皆可测量：工业计量产品
< 1000 Km < 10 m < 100 µm < 10 µm < 0.3 µm Nan o
Space
Macro
Micro
固定式测量系统
便携式测量系统
在线测量系统
光学量仪
量具
同比优势-对比光学水准测量
光学水准：一组需要四-五人，一人读数，一人纪
录，一人计算，二人跑尺，电子水准作业一个组只 需3人。
同比优势-对比光学水准测量
数字水准：二人跑尺，一人操作仪器。读数、纪录、
计算、存储都由仪器自身完成。
同比优势-对比光学水准测量
1 准确
① ② ③ ④ ⑤ 自动读数。消除人工读数的误差，准确性高。 自动记录。消除人工记录的错误。 自动计算。消除可能因人工计算带来的错误。 附带距离测量，校正仪器i角误差。 内置各种限差，不会出现超差现象，不出现返工现 象。
中纬ZDL700培训教材
中纬测量系统（武汉）有限公司
宋
畅
中纬品牌介绍 ZDL700推介培训
ZDL700操作培训
常见问题及解答
海克斯康进入测绘行业
2005年10月，瑞典海克斯康集团以15亿瑞士 法郎收购测绘仪器的世界王牌徕卡。 2007年10月，又以3.9亿美金收购全球最大 GPS芯片供应商加拿大诺瓦泰。
同比优势-对比光学水准测量
2 便捷、高效
① 仪器自动完成工作，无须人为操作。 ② 傻瓜式操作，对测量人员降低要求。 ③ 后期数据处理方便，直接电脑导入测量数据，后期软 件处理。 ④ 内置限差，野外按照提示轻松测量。 ⑤ 测程长，同时独有的条码识别系统使得标尺不易受视 线遮挡，减少测站数，提高测量效率.
Allen Precision Brown & Sharpe Cable Detection CE Johansson m&h Group CimCore CogniTens
DEA Erdas Viewserve AGL Technodigit PC-DMIS Serein Metrology
GeoMax Jigsaw JMTC Leitz Mikrofyn MTWZ Agatec
全新的影像传感器：升级全新的影像传感器，由 世界一流的供应商柯达提供，识别更加稳定、精 确。为水准测量提供更加有利的保证。
菜单总览
菜单设置
菜单设置
菜单设置
外业操作流程
外业操作流程
内业操作流程
GEOMAX PCTOOLS实际操作演示 （导入、处理问题数据、生成报告）
FAQ
Q:水准仪观测数据如何导出？ 上传步骤类似与全站仪，在仪器中选择RS232设置，把波特率、 奇偶校验、停止位等和电脑串口调整成一致。再把仪器连接到电 脑上，运行PCT00LS-水准仪-数据下载，在数据交换管理界面的 左边窗口选中对应的COM口。如果使用的是USB转换的COM口， 一定要注意所使用的COM口编号。 Q:数据传输时为何提示初始化请等待？ 当电脑和仪器进行初次连接时，在设置完正确的传输速率后，打 开传输软件，软件会提示初始化请等待，这表示当前连接已经开 始，请耐心等待几分钟。如果长时间等待后仍然未连通，可以尝 试关掉传输软件，仪器关机，确认各参数设置是否正确，再重新 连接。
海克斯康集团
企业概况：海克斯康是全球最大的测量技术集团，上市公司，是全球一维、 二维、三维几何与空间测量领域的领导者。海克斯康集团总部位于瑞典的 斯德哥尔摩，行政总部位于英国伦敦。
企业规模：全球销售净额超过160亿瑞典克朗，中国销售收入近30亿人民币， 在全球39个国家拥有10000名员工。销售及服务网络遍及世界五大洲，并拥 有超过100个分支机构。制造厂分布在巴西、中国、法国、德国、意大利、 美国、瑞士、瑞典、新加坡和印度。集团有1700多项专利技术，每年新增 200项发明。
