变电设备巡视作业指导书一、引言变电设备是电力系统中非常重要的组成部分,对于保障电网的安全稳定运行具有至关重要的作用。
为了确保变电设备的正常运行和可靠性,变电设备巡视作业必不可少。
本指导书旨在规范变电设备巡视作业,提高巡视效率和准确性。
二、作业内容1.巡视范围:包括变电站主设备、辅助设备、接地装置等。
2.巡视周期:根据相关规定执行日常巡视、定期巡视和专项巡视。
3.巡视人员:具备相关电力专业知识和经验,经过培训合格的人员进行巡视。
三、巡视作业流程1.巡视前准备–熟悉巡视区域和设备–携带必要的巡视工具和装备–核对巡视任务清单2.巡视过程–仔细观察设备运行情况–检查设备外观是否有异常–检查设备工作环境和周围情况3.巡视记录–记录巡视过程中发现的问题和异常–填写巡视报告并提出建议和处理意见4.巡视总结–对巡视情况进行总结分析–制定下一步改进和维护计划四、巡视注意事项1.巡视过程中要注意安全第一,遵守相关安全规定和操作规程。
2.巡视过程中要认真、细致,确保没有遗漏任何重要细节。
3.巡视发现异常情况要及时报告,并按照规定进行处理。
4.巡视结束后要对巡视结果进行汇总和整理,形成巡视报告并上报主管部门。
五、巡视作业的意义1.发现设备问题,及时进行维修和保养,提高设备的可靠性和运行效率。
2.预防设备故障和事故,避免因设备异常导致的电网故障。
3.提高变电设备的使用寿命,延长设备的更新周期。
六、结束语变电设备巡视作业是保障电网安全运行的重要环节,希望所有从事巡视工作的人员能够严格遵守相关规定和要求,勤勉工作,发现问题及时处理,确保电网的安全稳定运行。
以上是关于变电设备巡视作业的指导书,希望能够对相关人员的工作提供一定的参考和指导。
xx煤矿110kv变电站设备巡视卡
装置名称 10KV 系统 声音 刀闸位置* 指示 外观检查 引线结点 装置名称 二次 设备 灯光信号 指示仪表 空开/保险 保护压板 火灾报警 系统 直流系统 屏 事故音响
1#消弧线圈及 2#消弧线圈及所 10kv 1#并联电 10kv 2#并联电 所用变 用变 容器装置 容器装置
1#SVG 连接电抗器
110kv母联 112-1刀闸
110kv母联 112-2刀闸
110kV母线
110KV 系 统
110KV新马线 进线CT
110kv联络CT
1#主变高压侧 2#主变高压侧CT CT
110kv1段PT
110kv2段PT
110kv1段避雷器
110kv2段避雷器
10108 10kV副井1线
10109 10kV空压机1线
2#SVG 连接电抗器
1#SVG
2#SVG
1#主变保护测 2#主变保护测控 控屏
公用测控
110kV母线保护
110kv母联保护 110kv线路保护测 测控 控
远动柜
消谐控制柜
—— —— 空开/保险 调度通讯 蓄电池 指示 端子连接 绝缘监察 + 灯光信号
正母电压*
负母电压*
引线接点
灯光信号
标识牌
控制台 防小动物 措施 安全 工器 具 建筑物 其 它
xx煤矿110kV变电站设备巡视卡
巡视类别:□正常 □特殊 巡视单元 设备名称 主变压器 1#主变 2#主变 间隔名称 开关/刀闸位置* SF6压力* 跳闸弹簧 开关/刀闸外观 引线接点 端子箱 标识牌 间隔名称 开关/刀闸位置* 机构 开关/刀闸外观 引线接点 端子箱 标识牌 间隔名称 SF6压力* 110kV 系统 外观 引线接点 端子箱 标识牌 间隔名称 手车位置* 10KV 系统 分合指示* 手车柜外观 1#主变低压侧 951开关/柜 10102 10kV井下1线 10103 10kV风机1出线 10104 10kV1#电容
变电站设备巡视作业指导书
7
光子牌
灯泡无损坏,玻璃完好无损
8
开关操作把手
完好无损坏
9
开关寻找接地按钮
无损坏
10
开关速切压板
与实际运行方式相符,巡视时记录实际位置
11
开关过流压板
12
开关重合闸压板
中央信号屏
1
中央信号屏
屏门关闭严密、屏面无脱漆、锈蚀
线路保护测控屏底部封堵严密
电缆线标志牌清晰、完好无损
端子排整齐,无毁坏,标志清晰
21
弹簧销子
完好无损、无脱出
22
操作机构箱
封堵严密、干燥剂合格、开启灵活
110kV常沭金线111-3刀闸
1
111-3刀闭锁装置
完好、齐全、无锈蚀、闭锁良好
2
接头、线夹
压接良好、无发热、松动放电现象
3
铁件
无锈蚀
4
刀闸基础
接地完好、固定螺丝压接良好
5
刀闸本体外表
无污迹、无锈蚀
6
二次接线(辅助接点)
无松动、锈蚀、外套无锈蚀
保险无熔断
支持瓷瓶、避雷器完好无损
整流器、蜂鸣器完好无损
3
电压、电流表
指示正确、数值在正常范围内,巡视时记录实际数值
4
35kV所变刀闸、10kV所变刀闸、所变转换开关
与实际运行方式相符,巡视时记录实际位置
5
UPS电源、合闸电源、控制输出、单相输出、照明电源、三相输出、有载调压电源、
UPS及蓄电池
1
蓄电池罩
设备名称
巡视内容
巡视标准
#1主变压器
1
#1主变铭牌、编号、名称
齐全、完好、无退色
标准化作业指导书范本
附件供电公司农电典型标准化作业指导卡范本110kV变电站作业类:110kV变电站日常巡视作业指导卡 (5)110kV变电站特殊巡视作业指导卡 (15)110kV主变高压试验作业指导卡 (26)110kV开关大修作业指导卡 (32)110kV开关安装作业指导卡 (39)110kV主变大修作业指导卡 (46)110kV电流互感器安装作业指导卡 (53)110kV变电站接地电阻试验作业指导卡 (59)110kV变电站主变保护校验作业指导卡(微机) (63)110kV变电站主变保护校验作业指导卡(继电器) (70)110kV变电站站用交直流电源检修作业指导卡 (76)110kV变电站站用蓄电池充放电作业指导卡 (80)110kV变电站清扫作业指导卡 (84)110K V输电线路作业类:110KV线路日常巡视作业指导卡 (93)110KV线路特殊巡视作业指导卡 (100)110KV停电更换绝缘子作业指导卡 (105)110KV电杆组立作业指导卡 (110)110KV铁塔组立作业指导卡 (115)110KV线路检修作业指导卡 (121)110KV线路避雷器安装作业指导卡 (128)110KV输电线路砍伐树木作业指导卡 (133)110KV输电线路交叉跨越测量作业指导卡 (137)110KV输电线路杆塔接地电阻测试作业指导卡 (141)110KV电力电缆敷设(更换)作业指导卡 (145)110KV电力电缆试验、核相作业指导卡 (151)110KV线路清扫作业指导卡 (156)35KV变电站作业类:35kv变电站日常巡视作业指导卡 (164)35kv变电站特殊巡视作业指导卡 (174)35kv主变高压试验作业指导卡 (185)35kv开关大修作业指导卡 (191)35kv开关安装作业指导卡 (198)35kv主变大修作业指导卡 (205)35kv电流互感器安装作业指导卡 (212)35kv站用变压器的安装作业指导卡 (218)35kv变电站接地电阻试验作业指导卡 (224)35kv变电站主变保护校验作业指导卡(微机) (228)35kv变电站主变保护校验作业指导卡(继电器) (235)35kv变电站站用交直流电源检修作业指导卡 (241)35kv变电站站用蓄电池充放电作业指导卡 (245)35kv变电站清扫作业指导卡 (249)35KV输电线路作业类:35KV线路日常巡视作业指导卡 (258)35KV线路特殊巡视作业指导卡 (265)35kv停电更换绝缘子作业指导卡 (270)35kv电杆组立作业指导卡 (275)35kv铁塔组立作业指导卡 (280)35kv线路检修作业指导卡 (286)35kv线路避雷器安装作业指导卡 (293)35kv输电线路砍伐树木作业指导卡 (298)35kv输电线路交叉跨越测量作业指导卡 (302)35kv输电线路杆塔接地电阻测试作业指导卡 (306)35KV电力电缆敷设(更换)作业指导卡 (310)35KV电力电缆试验、核相作业指导卡 (316)35kv线路清扫作业指导卡 (321)10kv线路作业类:10KV线路导线架设作业指导卡 (329)10KV线路配变、JP柜安装作业指导卡 (336)10KV线路电缆敷设(更换)作业指导卡 (341)10KV线路撤、立水泥杆作业指导卡 (348)10KV线路更换导线作业指导卡 (354)10KV线路更换开关作业指导卡 (360)10KV线路组立钢杆作业指导卡 (366)10KV线路无功补偿装置安装作业指导卡 (372)10KV线路检修作业指导卡 (378)10KV线路更换计量装置作业指导卡 (384)10kv线路巡视作业指导卡 (390)低压作业类:低压线路放、撤导线作业指导卡 (396)低压接户线、表箱安装作业指导卡 (402)低压电流户感器和电能表更换作业指导卡 (408)低压线路架设作业指导卡 (413)低压剩余电流动作保护器更换作业指导卡 (422)低压台区改造作业指导卡 (426)低压电器巡视作业指导卡 (432)低压电器更换作业指导卡 (436)110kV变电站日常巡视作业指导卡单位:____________________ 编号:_________________________________________编写人(作业负责人):_______________ 审批人:____________________________工作任务:_________________________________________________________________、作业前准备1、人员分工2、工器具准备工器具准备人: 年月日工器具收回人: 年月日确认“作业前准备” 1-4项已完成,工作负责人(签字):_______________________二、作业程序及危险点控制措施计划工作时间:年月日时分至月日时分确定以下2-4项:危险点及安全措施、现场补充安全措施、关键作业步骤已进行讲解。
110kV变电站巡视统一标准化作业指导说明书
110kV变电站巡视统一标准化作业指导说明书一、引言110kV变电站是电力系统中重要的组成部份,巡视工作对于保证变电站安全稳定运行具有至关重要的作用。
为了提高巡视工作的效率和准确性,制定本《110kV 变电站巡视统一标准化作业指导说明书》。
二、作业目的本指导说明书的目的是规范110kV变电站巡视工作,确保巡视工作的全面性、准确性和可靠性,提高巡视人员的工作效率和工作质量。
三、作业范围本指导说明书适合于110kV变电站的巡视工作,包括变电站主体设备、辅助设备、环境设施等的巡视内容。
四、作业要求1. 巡视周期:根据110kV变电站的重要性和运行情况,制定巡视周期,普通不超过一个月。
2. 巡视内容:巡视人员应按照本指导说明书的要求,对变电站的各项设备进行巡视,包括但不限于主变压器、断路器、隔离开关、电流互感器、电压互感器、电容器等设备。
3. 巡视方法:巡视人员应按照本指导说明书的要求,采取目视检查、测量、试验等方法进行巡视,确保巡视结果准确可靠。
4. 巡视记录:巡视人员应详细记录巡视过程中发现的问题、异常情况,并及时上报相关部门进行处理。
5. 巡视报告:巡视人员应按照规定的格式,撰写巡视报告,包括巡视范围、巡视内容、巡视结果、存在问题、处理措施等内容。
五、作业流程1. 巡视准备:巡视人员应提前了解变电站的基本情况,包括设备类型、设备位置、设备参数等,准备好巡视所需的工具和仪器设备。
2. 巡视实施:巡视人员按照本指导说明书的要求,对变电站的各项设备进行巡视,记录巡视过程中发现的问题和异常情况。
3. 巡视报告:巡视人员根据巡视结果,撰写巡视报告,并及时上报相关部门。
4. 异常处理:相关部门根据巡视报告中的问题和异常情况,制定相应的处理措施,并及时进行处理。
5. 整改追踪:相关部门应对巡视报告中的问题和异常情况进行整改,并进行追踪,确保问题得到有效解决。
六、作业注意事项1. 巡视人员应具备相关的专业知识和技能,熟悉110kV变电站的设备和运行情况。

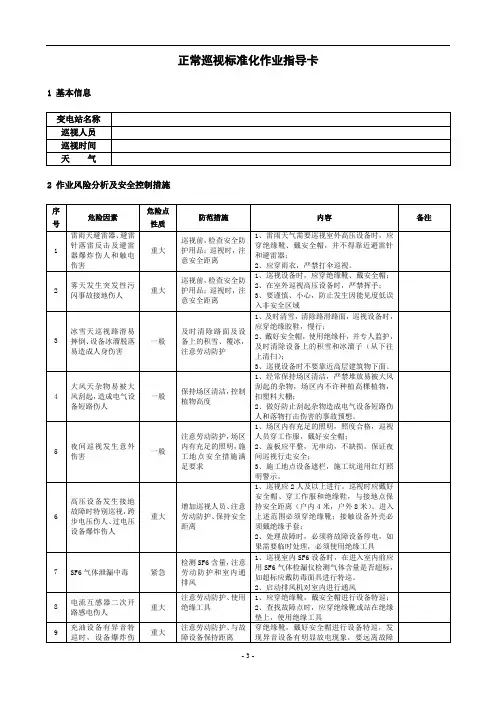

变电站正常巡视标准化作业指导卡.doc
