基坑监控量测方案资料教学内容
监控量测作业指导书
监控量测作业指导书1、监测目的监测基坑结构应力和变形情况，掌握基坑围护结构的动态，验证基坑支护的设计效果，保证支护结构稳定、地表建筑和地下管线的安全。
并对工程施工可能产生的环境影响进行全面的监控。
为施工日常管理提供信息，保证施工安全。
提供判断基坑结构基本稳定的依据，确定车站主体结构的施作时间。
通过监控量测，了解施工方法和施工手段的科学性和合理性，用现场实测的结果弥补理论分析过程中存在的不足，以便及时调整施工方法，确保施工安全。
通过量测数据的分析处理，掌握基坑结构稳定性的变化规律，修改或确认车站主体结构设计参数。
控制地表的下沉，确保地面交通顺畅和地面建筑物的正常使用。
通过监控量测了解本工程条件下所表现、反映出来的一些地下工程规律和特点，为今后类似工程的发展提供借鉴、指导作用。
2、监控量测流程图监控量测流程图见下图：监控量测流程图3、监测项目及频率监测项目及频率见下表：监测项目和监测频率表4、监测点的选设监测测量点可分为控制点和观测点（或测点）。
控制点包括基准点、工作基点等。
各种测量点的选设及使用，应符合下列要求：基准点的选设必须保证点位地基坚实稳定、通视条件好、利于标石长期保存与观测。
基准点的数量不少于3 个，使用时应做稳定性检查或检验。
工作基点应选设在靠近观测目标且便于联测观测点的稳定或相对稳定位置，并应满足下列要求：①设置在地表的工作基点：采用人工挖孔或大钻孔埋设法在地表设置的工作基点，其钢筋长度不应小于 3m，直径为 20mm，并作保护；②设置在建筑物上的工作基点：应选择在地铁施工影响区以外、建成时间较长且有地下室的建筑物上设置。
工作基点直径不得小于20mm，并作保护。
观测点选设在变形体上能够反映变形特征的位置，并便于工作基点或邻近的基准点和其它工作点对其进行观测。
定期对基准点、工作基点进行检测。
5、监测方法（1）工程建筑物变形监测①基础沉降监测a 监测前在便于监测高度处布设监测点，每个基础角点均布设监测点，且满足 15~20m 的间距要求。

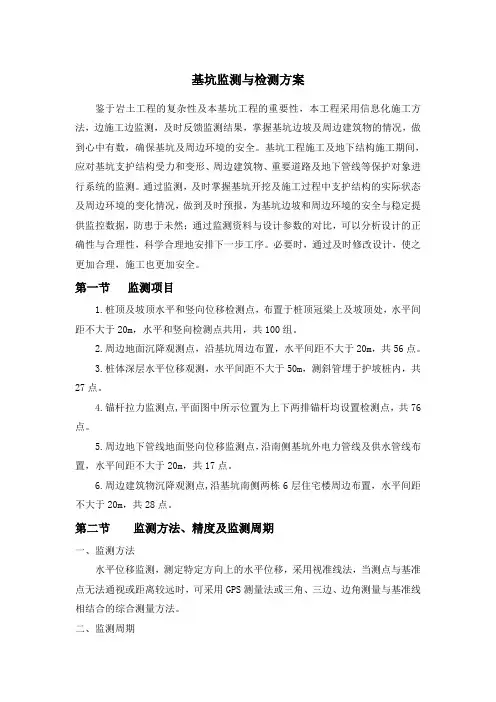

基坑监测与检测方案
基坑监测与检测方案鉴于岩土工程的复杂性及本基坑工程的重要性，本工程采用信息化施工方法，边施工边监测，及时反馈监测结果，掌握基坑边坡及周边建筑物的情况，做到心中有数，确保基坑及周边环境的安全。
基坑工程施工及地下结构施工期间，应对基坑支护结构受力和变形、周边建筑物、重要道路及地下管线等保护对象进行系统的监测。
通过监测，及时掌握基坑开挖及施工过程中支护结构的实际状态及周边环境的变化情况，做到及时预报，为基坑边坡和周边环境的安全与稳定提供监控数据，防患于未然；通过监测资料与设计参数的对比，可以分析设计的正确性与合理性，科学合理地安排下一步工序。
必要时，通过及时修改设计，使之更加合理，施工也更加安全。
第一节监测项目1.桩顶及坡顶水平和竖向位移检测点，布置于桩顶冠梁上及坡顶处，水平间距不大于20m，水平和竖向检测点共用，共100组。
2.周边地面沉降观测点，沿基坑周边布置，水平间距不大于20m，共56点。
3.桩体深层水平位移观测，水平间距不大于50m，测斜管埋于护坡桩内，共27点。
4.锚杆拉力监测点,平面图中所示位置为上下两排锚杆均设置检测点，共76点。
5.周边地下管线地面竖向位移监测点，沿南侧基坑外电力管线及供水管线布置，水平间距不大于20m，共17点。
6.周边建筑物沉降观测点,沿基坑南侧两栋6层住宅楼周边布置，水平间距不大于20m，共28点。
第二节监测方法、精度及监测周期一、监测方法水平位移监测，测定特定方向上的水平位移，采用视准线法，当测点与基准点无法通视或距离较远时，可采用GPS测量法或三角、三边、边角测量与基准线相结合的综合测量方法。
二、监测周期1、监测频率2、当出现下列情况之一时，应提高监测频率：（1）监测数据达到报警值。
（2）监测数据变化较大或者速率加快。
（3）存在勘察未发现的不良地质。
（4）超深、超长开挖或未及时加撑等违反设计工况施工。
（5）基坑及周边大量积水、长时间连续降雨、市政管道出现泄漏。
基坑监测方案资料
基坑监测方案资料一、项目背景本项目是位于某市中心的一座高层建筑项目，地理位置重要，周边有多个地铁线路和交通干道。
由于项目所在地地质条件复杂，存在一定的地质灾害风险，因此需要进行基坑监测，确保施工过程中的安全性和稳定性。
二、监测目的1. 监测基坑开挖过程中的变形情况，及时发现和预警可能存在的地质灾害风险，确保施工安全。
2. 监测基坑周边建筑物和地下管线的变形情况，保障周边环境的稳定和安全。
3. 收集监测数据，为后续工程设计和施工提供参考依据。
三、监测内容1. 基坑开挖前的地质勘察和预测分析，确定监测点位和监测方案。
2. 基坑开挖期间的地表沉降监测，包括水平位移和垂直位移的测量。
3. 基坑周边建筑物和地下管线的变形监测，包括裂缝的观测和测量。
4. 基坑周边地下水位和地下水位变化的监测。
5. 基坑开挖期间的地下水位降低对周边建筑物和地下管线的影响评估。
四、监测方法和仪器设备1. 地表沉降监测：采用全站仪进行测量，每隔一定时间进行测量，记录水平位移和垂直位移的变化情况。
2. 建筑物和地下管线变形监测：采用裂缝计和位移计进行观测和测量，每隔一定时间进行测量，记录变形情况。
3. 地下水位监测：在基坑周边设置水位监测井，每隔一定时间进行水位测量，记录地下水位的变化情况。
五、监测频率和数据处理1. 地表沉降监测：每周进行一次测量，连续监测至基坑开挖完毕。
2. 建筑物和地下管线变形监测：每隔两周进行一次观测和测量，连续监测至基坑开挖完毕。
3. 地下水位监测：每天进行一次水位测量，连续监测至基坑开挖完毕。
4. 监测数据采用数字化记录，通过专业软件进行数据处理和分析，生成监测报告。
六、监测报告和应对措施1. 监测报告应包括监测数据的详细记录和分析，对可能存在的地质灾害风险进行评估，并提出相应的应对措施。
2. 如发现基坑开挖过程中出现异常情况或预警信号，应及时采取相应的措施，如加固基坑边坡、增加支护措施等，确保施工安全。
基坑工程监测检测方案
基坑工程监测检测方案一、前言基坑工程是城市建设中的重要组成部分，其安全施工和监测检测工作至关重要。
在建设过程中，需要对基坑工程进行监测检测，以确保施工过程中的安全以及结构稳定。
本文将针对基坑工程的监测检测方案进行详细的介绍。
二、监测检测的目的基坑工程监测检测的主要目的是为了掌握工程施工过程中的变形和变化规律，对施工现场的安全进行有效监控和控制；同时也是为了对基坑支护结构的受力进行实时监测，保证基坑支护结构的稳定性和安全性；对基坑周边环境进行监测，以保护周边建筑和地下管线的安全。
三、监测检测的内容1. 地表沉降监测：通过设置地表沉降监测点，进行实时监测，了解地表变形情况。
可以采用测量仪器，如沉降仪、倾斜仪等进行监测，并采用自动化数据采集系统进行数据存储和分析。
2. 基坑轴线监测：针对基坑的变形情况进行监测，了解基坑结构的稳定性。
可以采用全站仪、GPS等工具进行轴线监测，实时记录基坑的变形情况。
3. 支护结构受力监测：对基坑支护结构的受力情况进行监测，确保支护结构的安全性。
可以采用应变计、位移计等仪器进行实时监测。
4. 地下水位监测：对基坑附近地下水位进行监测，了解地下水位的变化情况。
可以通过长期监测和数据分析，掌握地下水位的变化规律。
5. 基坑周边环境监测：对基坑周边建筑和地下管线进行监测，确保工程施工过程中的安全。
可以采用地质雷达、声波检测等技术进行监测，确保基坑工程对周边环境的影响最小化。
四、监测检测方法1. 传统监测方法：采用常规测量仪器进行监测，如全站仪、GPS、沉降仪、倾斜仪、应变计等。
这些仪器可以准确监测基坑工程的变形情况，并且数据可以实时采集分析。
2. 自动化监测系统：采用自动化监测系统进行监测，实现数据实时采集和存储。
可以采用传感器、数据采集器、数据传输设备等进行布设，实现对基坑工程的全方位监测。
3. 遥感监测技术：利用遥感技术进行基坑工程的监测，减少人工操作和提高监测效率。
可以采用卫星遥感、无人机等技术进行监测，实现对基坑工程的大范围监测。
基坑围护桩施工变形监测专项监控量测方案
基坑围护桩施工变形监测专项监控量测方案一、背景介绍基坑围护桩是基础建设中常用的一种施工方式，通过在基坑边缘打入桩体来支撑土壤，以防止边坡坍塌和基坑变形。
然而，基坑围护桩在施工过程中可能会出现变形现象，因此，对基坑围护桩的变形进行监测是非常重要的。
本文将介绍一种基坑围护桩施工变形监测专项监控量测方案。
二、监测设备的选择1.变形测量仪：用于测量基坑围护桩的变形情况，可以通过测量点位与参考点的相对位移来计算变形量。
2.倾斜仪：用于测量基坑围护桩的倾斜角度，可以通过倾斜角度来判断桩体的稳定性。
3.压力传感器：用于测量基坑围护桩的负荷压力，可以了解桩体所承受的力的大小。
4.GPS定位仪：用于确定监测点的位置，以便进行数据分析和处理。
三、监测点的设置为了全面了解基坑围护桩的变形情况，需要设置一系列的监测点。
监测点的设置应根据基坑围护桩的实际情况和施工要求进行确定，一般应包括以下几个方面的监测点：1.桩顶监测点：用于测量基坑围护桩的竖向位移和沉降情况。
2.桩身监测点：用于测量基坑围护桩的水平位移和倾斜情况。
3.周边土体监测点：用于测量基坑围护桩周边土体的位移和变形情况。
4.基坑内土体监测点：用于测量基坑内土体的位移和变形情况。
四、监测频次和周期基坑围护桩施工变形监测应根据实际需要和施工进度来确定监测频次和周期。
一般情况下，可以将监测频次设置为每周一次，监测周期设置为施工周期的两倍。
这样可以及时了解基坑围护桩的变形情况，以便及时采取相应的措施来保证施工的顺利进行。
五、数据处理和分析监测数据的处理和分析是基坑围护桩施工变形监测的重要环节。
监测数据的处理和分析应包括以下几个方面的内容：1.数据处理：对采集到的监测数据进行整理和清洗，排除异常值和错误数据。
2.数据分析：对处理后的监测数据进行统计和分析，得出基坑围护桩的变形特征和趋势。
3.结果评估：根据分析结果对基坑围护桩的变形情况进行评估，判断是否需要采取进一步的措施。
基坑监测方案
基坑监测方案一、工程概述本工程位于具体地点，基坑占地面积约为面积数值平方米，开挖深度为深度数值米。
周边环境较为复杂，临近周边建筑物或道路等。
为确保基坑施工过程中的安全稳定，保障周边环境不受影响，特制定本基坑监测方案。
二、监测目的1、及时掌握基坑围护结构和周边环境的变形情况，为施工提供及时、可靠的信息，以便调整施工参数，优化施工方案。
2、预测基坑及周边环境的变形趋势，提前采取防范措施，避免事故的发生。
3、对基坑施工过程进行监控，验证设计方案和施工工艺的合理性，为后续类似工程提供经验参考。
三、监测内容1、围护结构水平位移监测在围护结构顶部设置水平位移监测点，采用全站仪或经纬仪进行观测，监测点间距一般为间距数值米。
2、围护结构竖向位移监测在围护结构顶部设置竖向位移监测点，与水平位移监测点共用，采用水准仪进行观测。
3、深层水平位移监测在围护结构内埋设测斜管，深度达到基坑底部以下深度数值米，采用测斜仪定期测量围护结构的深层水平位移。
4、支撑轴力监测在支撑结构上安装轴力计，监测支撑轴力的变化情况。
5、地下水位监测在基坑周边设置地下水位观测井，采用水位计测量地下水位的变化。
6、周边建筑物沉降和倾斜监测在周边建筑物的角点和重要部位设置沉降和倾斜监测点，采用水准仪和全站仪进行观测。
7、周边道路和管线沉降监测在周边道路和管线上设置沉降监测点，采用水准仪进行观测。
四、监测点布置1、水平位移和竖向位移监测点沿基坑周边每隔间距数值米布置一个监测点，在阳角、阴角等变形较大的部位适当加密。
2、深层水平位移监测点在基坑的长边和短边中部各布置一个测斜管，在地质条件较差或变形较大的部位增设测斜管。
3、支撑轴力监测点选择受力较大的支撑构件进行监测，每个监测断面布置数量个轴力计。
4、地下水位监测点在基坑周边每隔间距数值米布置一个地下水位观测井。
5、周边建筑物沉降和倾斜监测点在建筑物的四角、长边中点和每隔间距数值米的位置设置沉降监测点，在建筑物的两个对角方向设置倾斜监测点。
施工单位基坑监测方案
第1篇
施工单位基坑监测方案
一、工程概况
本项目位于XXX地区，为高层建筑，设地下室，基坑开挖深度约XX米。根据地质勘察报告，场地土层分布主要为：①杂填土，②粉质粘土，③砂质粘土，④碎石土。地下水类型为孔隙潜水，水位受季节性变化影响。
二、监测目的
为确保基坑施工安全，预防事故发生，及时掌握基坑变形及周围环境变化情况，对基坑施工过程进行监测，为施工提供科学依据。
-遇预警情况，及时启动应急预案，采取相应措施。
九、质量保证措施
1.确保监测设备的高质量和高精度，定期进行校准和检验。
2.强化监测人员的专业技能培训，提升监测水平。
3.建立完善的数据管理体系，确保数据的真实、准确、连续和完整。
十、结语
本基坑监测方案旨在为施工提供科学、严谨的指导，确保工程安全。施工过程中应持续关注监测数据，及时调整施工策略。各方应密切协作，共同保障基坑施工的顺利进行。
2.对监测设备进行定期检查、校验，保证设备性能稳定。
3.加强监测人员培训，提高监测水平。
4.建立监测数据档案，确保数据完整、连续。
九、结语
本方案旨在为基坑施工提供科学、严谨的监测依据，确保施工安全。在施工过程中，应密切关注监测数据，及时调整施工措施，确保工程顺利进行。同时，各方应密切配合，共同为基坑施工安全保驾护航。
4.基坑围护结构顶部水平位移监测
5.基坑围护结构顶部垂直位移监测
6.基坑围护结构深层水平位移监测
7.基坑支撑轴力监测
8.基坑地下水位监测
五、监测方法及频率
1.监测方法
（1）地表沉降监测：采用电子水准仪、铟钢尺进行监测。
（2）建筑物沉降监测：采用电子水准仪、铟钢尺进行监测。
基坑施工的监控量测
基坑施工的监控量测当前，基坑支护设计尚无成熟的方法用以计算基坑周围的土体变形，施工中通过准确及时的监测(信息化施工)，可以指导基坑开挖和支护，有利于及时采取应急措施，避免或减轻破坏性的后果。
一、量测项目：（1）监控点高程和平面位移的测量；（2）支护结构和被支护土体的侧向位移测量；（3）基坑坑底隆起测量；（4）支护结构内外土压力及内力测量；（5）支护结构内外孔隙水压力测量；（6）地下水位变化的测量；（7）邻近基坑的建筑物和管线变形测量等。
二、监测的特点1时效性普通工程测量一般没有明显的时间效应。
基坑监测通常是配合降水和开挖过程，有鲜明的时间性。
测量结果是动态变化的，一天以前（甚至几小时以前）的测量结果都会失去直接的意义，因此深基坑施工中监测需随时进行，通常是1～2次/d，在测量对象变化快的时期，每天需进行数次。
2高精度普通工程测量中误差限值通常在数毫米，例如60m以下建筑物在测站上测定的高差中误差限值为2.5mm，而正常情况下基坑施工中的环境变形速率可能在0.1mm/d以下，要测到这样的变形精度，普通测量方法和仪器不能胜任，因此基坑施工中的测量通常采用一些特殊的高精度仪器。
3等精度基坑施工中的监测通常只要求测得相对变化值，不要求测量绝对值。
因此，基坑监测要求尽可能做到等精度。
使用相同的仪器，在相同的位置上，由同一观测者按同一方案施测。
三、基坑测量中的仪器1、深层沉降仪原理：它由对磁性材料敏感的探头和带刻度标尺的导线组成。
当探头遇到预埋在预定深度钻孔中的磁性材料圆环时，沉降仪上的蜂鸣器就会发出叫声。
此时测量导线上标尺在孔口的刻度以及孔口的标高，即可获得磁性环所在位置的标高。
通过对不同时期测量结果的对比与分析，可以确定各土层的沉降（或隆起）结果。
一般刻度划分为1mm，读数分辨精度为0.5mm。
1.1磁性沉降标的安装（1）用钻机在场地中预定位置钻孔（实际布设孔位时要注意避开墙柱轴线）。
根据各个测点的不同观测目的，考虑到上部结构的重量分布及结构形式以及实际土压力影响深度，综合取定各孔深尺寸及沉降标在孔中的埋设位置。
基坑监控量测方案资料教学内容
亳州市谯城区8#还原小区监控量测施工方案一、编制依据1、中铁城市规划设计研究院有限公司设计的《亳州市谯城区8#还原小区施工图纸》2、《亳亳州市谯城区8#还原小区施工组织设计》3、土建工程施工涉及的有效国家建筑工程施工质量验收规范和规程:4、《工程测量规范》( GB50026-2007)5、《建筑施工测量手册》6 、《建筑基坑支护技术规程》(JGJ120-99)7 、《建筑地基基础设计规范》(GB50007-2002)8 、《建筑变形测量规程》(JGJ8-2007)9 、《国家一、二等水准测量规范》(GB12897-2006)10 、本基坑设计文件、图纸、本工程总平面图二、工程概况亳州市谯城区8#还原小区工程，位于汤王北路以东，涡河路以南，花戏楼路以西，三圣庙路以北，包括4幢24层住宅，4幢28层住宅，9幢33 层住宅，5 幢沿街商铺，人防工程及地下车库。
主楼为剪力墙结构，商业房为框架结构，人防车库为框架-剪力墙结构。
施工区域东西长度410〜510m 南北长度300m总占地面积140834吊，约211亩，总建筑面积约为46.89 万m,其中住宅面积34.78万m。
厂区内经当地规划部门交与我方四个控制点后为满足施工要求经过加密,平面高程控制点分别有KZ2(3752393.330,499680.142 ,38.511) 、KZ10( 3752130.963,499621.497,37.834 )、KZ11(3752133.942, 499714.240,38.164 )、KZ14(3752359.988,499770.363),KZ15(3752281.985 ,499787.5050)。
三、水文地质情况(1) 地形地貌亳州市谯城区8#还原小区工程,位于汤王北路以东,涡河路以南,花戏楼路以西，三圣庙路以北，场区周围多为住宅及旱地，地势平坦, 高程在37.88〜38.2m之间,场区处于淮河冲积平原，属涡河一级阶地，场地土主要为河流冲积层。
基坑施工测量及监测方案
基坑施工测量及监测方案1.施工测量为了保证测量结果的准确性，本工程采用智能电子全站仪，自动安平水准仪及钢尺等测量器仪，本工程所用测量工具必须经过法定计量单位检验校准。
熟悉和了解甲方在施工现场提供的水准点和坐标点，并根据建筑总平面图进行复测，确保工程坐标的准确性。
对施测用辅助工具如木桩和铁锤等应做好准备。
1）、建筑物定位放线（1）、轴线控制网的设置。
依据工程建筑总平面图确定建筑物横竖控制轴线，其控制桩应尽量远离基坑边，以免基坑上部发生位移产生偏差，这样也为后续结构施工提供准确的轴线控制桩，基坑开挖定位测量放线在确认无误后申报监理单位验线，并申请规划勘测部门验线。
合格后方可进行基坑土方开挖。
（2）、控制网轴线的精度等级及测量方法依据《工程测量规程》执行。
为了给后续结构施工创造有利条件，对本工程基坑土方开挖放线必须严格要求。
轴线控制网的测角中误差将不超过±12＂，边长相对中误差不大于1/15000。
为满足控制网的精度要求，本工程将使用日本索佳SET2001智能电子全站仪，其测角精度为：2＂；边长精度为：2+2D。
测量时，一测回测角，二测回测边，并严格按规程中的水平角观测和光电测距的技术要求进行。
2）、施工高程控制（1）、水准点引测：根据规划勘测部门设置的水准点引测现场施工用水准点，采用高精度水准仪进行数次往返闭合的方法布设现场施工用水准点。
现场水准点布置数量不少于三个，以便相互校核和满足分段施工的需要。
（2）、施工中标高控制：场内设置的水准网控制点，在间隔一定的时间需联测一次，以作相互检核，对检测的数据应认真计算，以保证水准点使用的准确性。
施工中标高控制方法：根据现场水准网控制点，采用高精度的水准仪在基坑四周布置标高传递基准点，以此点控制基坑的开挖标高。
在基坑开挖过程中，为了做到心中有数，在基坑壁上每4m设置一个控制标高。
基底标高的控制：为了保证不超挖，在距基底设计标高1m处测一标高，并抄出标高水平线，以此标高线来控制挖土深度。
基坑工程监测方案的内容
基坑工程监测方案的内容基坑工程监测方案的内容摘要：本文旨在详细介绍基坑工程监测方案的内容。
通过对六个标题的阐述，分别从基坑开挖前后的地质勘探、监测点布置、监测参数的选择、监测仪器的选用、监测数据处理与分析以及监测报告编写等方面进行了详细的阐述。
为了确保基坑工程的安全施工与监测，制定一个全面合理的基坑工程监测方案至关重要。
第一部分：基坑开挖前的地质勘探1.1 目的基坑开挖前的地质勘探旨在了解地下水位、土壤类型、地质构造等，以确定基坑开挖的桩基与土方开挖的方法，并为后续的基坑工程监测提供依据。
1.2 内容地质勘探内容包括地下水位监测、土质测试、地质构造调查等。
通过地下水位监测，了解基坑周边地下水位的变化情况，为基坑降水措施的制定提供依据。
土质测试主要包括取样、实验室试验以及土壤力学参数的确定。
地质构造调查则包括地质图解读、现场勘查等，旨在了解地质构造特征及其对基坑工程的影响。
1.3 方法地下水位监测可采用井点法、水位计法等。
土质测试可采用标贯试验、取样分析等方法。
地质构造调查可采用地质图解读、现场勘查等方法。
第二部分：监测点布置2.1 目的监测点布置旨在确定监测点的位置和数量，以覆盖整个基坑工程区域，实现对基坑工程施工过程中的变形和应力的实时监测。
2.2 内容监测点布置应覆盖土方开挖区域、桩基施工区域以及基坑支护结构区域。
根据工程的具体情况，确定监测点的数量和位置，并合理布置监测仪器。
2.3 方法监测点布置可采用经验法、数值模拟法等。
根据施工工艺和工程结构，合理确定监测点的位置和数量。
第三部分：监测参数的选择3.1 目的监测参数的选择是为了实现对基坑工程的变形、应力、水位等重要参数进行监测，及时发现问题，采取相应的措施，确保基坑工程的安全施工。
3.2 内容监测参数的选择包括基坑变形与沉降、土体应力、地下水位、支护结构应力等参数。
根据工程的特点和需求，选择合适的监测参数进行监测。
3.3 方法监测参数的选择可参考相关规范和经验，结合工程的实际情况进行合理选择。
1基坑监测方案
1基坑监测方案基坑监测是建筑施工期间的重要工作之一，旨在保证基坑施工过程中的安全和稳定。
本文将介绍一种基坑监测方案，主要包括监测目标、监测方法和监测周期等内容。
监测目标：基坑监测的目标是对基坑工程施工过程中的变形和沉降进行监测，以及对土质、水位等因素进行监测，确保施工过程的安全和顺利进行。
监测目标主要包括：基坑变形、地表沉降、水位变化和周边结构变形等。
监测方法：基坑监测采用多种方法进行，包括实地测量和远程监测两种方式。
实地测量方法主要包括：水准测量、全站仪测量和测量管法等。
水准测量可以对地面沉降进行实时监测，全站仪测量可以精确测量基坑的变形和变位情况，测量管法可以用于测量变形和变位的变化。
远程监测方法主要包括：振动传感器、应变计和温度传感器等。
振动传感器可以用于监测基坑施工过程中的振动情况，应变计可以监测基坑周围结构的变形情况，温度传感器可以用于监测土体温度的变化。
监测周期：基坑监测的周期一般根据工程的具体情况而定，可以根据基坑的深度和复杂程度来确定监测的频率。
一般情况下，监测周期可以分为三个阶段：前期监测、施工期监测和后期监测。
前期监测主要用于确定基坑施工前的地面水平和垂直变位，以及对周边土体的力学性质进行调查。
施工期监测主要用于监测基坑的变形和变位情况，以确保施工的稳定性和安全性。
后期监测主要用于监测基坑施工完成后的变形情况，以及对周边土体的影响进行评估。
总结：基坑监测是基坑施工过程中的重要工作，可以帮助保证施工过程的安全和顺利进行。
本文简要介绍了一种基坑监测方案，包括监测目标、监测方法和监测周期等内容。
通过有效的监测，可以及时发现并解决施工过程中的问题，确保基坑工程的质量和安全。
基坑监控量测方案
目录1编制依据 (2)1.1编制依据 (2)1.2编制原则 (2)2工程概况 (2)2.1工程简介 (2)2.2工程地质及水文 (3)..................................................... 错误!未定义书签。
(3)2.3施工条件 (3)3监测目的与技术要求 (3)3.1监测目的 (4)3.2技术要求 (4)4监测项目 (4)5测点布置 (5)5.1测点布置要求 (5)5.2测点布置方法 (5)5.3测点平面布置 (5)5.4监测点埋设方法....................................... 错误!未定义书签。
6监测方法及精度 (6)6.1监测方法要求 (6)6.2水平位移监测 (6)6.3竖向位移监测 (6)7监测人员及主要仪器设备 (7)7.1人员配置 (7)7.2主要仪器设备 (7)8监测频率 (7)9监测报警值 (8)10监测数据的记录制度和处理方法 (9)10.1一般规定 (9)10.2监测资料要求 (10)10.3监测信息反馈 (10)11附件 (10)1编制依据1.1编制依据1、贵阳市*******升级改造工程设计图纸；2、贵阳市*******升级改造工程岩土工程勘察报告；3、贵阳市*******高效沉淀池、紫外线消毒渠及巴氏计量槽基坑边坡支护工程施工图设计4、贵阳市*******基坑支护与开挖专项施工方案5、图集、标准、规范《建筑基坑支护技术规程》(JGJ120-2012)《工程测量规范》（GB50026-2007）《建筑变形测量规范》JGJ8-2007；《建筑基坑工程监测技术规范》（GB50497-2009)《建筑施工测量技术规程》DB11/T446-2007；6、本企业的一体化管理体系文件要求等。
1.2编制原则根据本工程的特点和地理位置，经过对设计资料的仔细阅读和分析，在现场调查的基础上，结合现场施工条件充分考虑施工方案的安全合理性及可行性，以实现对基坑施工质量、安全等进行全方位有效控制为原则进行编制。
基坑工程监控量测说明
基坑工程监控量测说明1、基坑工程施工监测的目的（1）监测基坑稳定和变形情况，验证围护结构、支护结构的设计效果，保证基坑稳定、支护结构稳定、地表建筑物和地下管线的的安全；（2）提供判断基坑、结构和周边环境基本稳定的依据；（3）通过监控量测，了解施工方法和施工手段的科学性和合理性，以便及时调整施工方法，保证施工安全；（4）通过量测数据的分析处理，掌握基坑和围岩稳定性的变化规律，修改或确认设计及施工参数。
并为今后类似工程的建设提供经验。
2、施工监测的主要任务（1）通过对地表变形、围护结构变形，掌握围岩与支护的动态信息并及时反馈，指导施工作业和确保施工安全。
（2）经量测数据的分析处理与必要的计算和判断后，进行预测和反馈，以保证施工安全和地层及支护的稳定。
（3）对量测结果进行分析，可应用到其它类似工程中，作为指导施工的依据。
3、测点的布设原则（1）按照监测方案，在现场布设测点，原则上以监测方案中的设计位置布置。
实际根据现场情况可在靠近设计测点位置设置测点，但以能达到监测目的为原则。
（2）监测测点的类型、数量结合工程特点、设计要求、施工特点等因素综合考虑，但要必须以能保证安全施工为原则。
（3）为验证设计数据而布设的测点布置在设计最不利位置和断面，为指导施工而设的测点布置在相同工况下的最先施工部位，其目的是为了及时反馈信息，以修改设计和指导施工。
（4）地表及建筑物变形测点的位置既要考虑反映对象的变形特征，又要便于采用仪器进行观测，还要有利于测点的保护。
（5）深埋的测点不能影响和防碍结构的正常受力，不能削弱结构的变形、刚度和密度。
（6）各类监测测点的布置在时间和空间上有机结合，力求同一监测部位能同时反映不同的物理变化量，以便找出其内在的联系和变化规律。
（7）测点的埋设应提前一定时间，并及早进行初始状态的量测。
4、监测项目表-1 太白南路站监测项目数量统计表5、监测方法5.1地表沉降监测（1）测点埋设如图-1，在平行于车站主体围护结构的方向,并分别距围护结构边缘5米、10米、15米、20米处，沿线路方向每20米设一个断面，用Φ108的钻机将地面硬化层钻透，随即打入作为监测点的钢筋，使钢筋与土体结为整体，可随土体的变化而变。
基坑监测监控方案
基坑监测监控方案土方开挖施工期间,应对基坑支护结构受力和变形、周边建筑物、重要道路及地下管线等保护对象进行系统的监测。
通过监测，可以及时掌握基坑开挖过程中支护结构的实际状态及周边环境的变化情况,做到及时预报，为基坑边坡和周边环境的安全与稳定提供监控数据,防患于未然；通过监测数据与设计参数的对比，可以分析设计的正确性与合理性，科学合理地安排下一步工序，必要时及时修改设计，使设计更加合理，施工更加安全。
一.监测频率L坡顶水平位移监测：基坑开挖前3步深度在5m以内，可每2d观测一次，基坑开挖至5m以下及基坑开挖完成后一周内，每天观测一次。
基坑开挖至基底后一周后无明显位移时，可适当延长观测周期，每5~IOd 观测一次。
2、坡顶垂直位移及建筑物沉降观测：在基坑降水时和在基坑土开挖过程中应每天观测一次。
混凝土底板浇完IOd以后，可每2~3d观测一次，直至地下室顶板完工和水位恢复。
此后可每周观测一次至回填土完工。
3、当出现下列情况之一时，应进一步加强监测，缩短监测时间间隔加密观测次数,并及时向施工、监理和设计人员报告监测结果：(1)监测项目的监测值达到报警标准；(2)基坑及周围环境中大量积水、长时间连续降雨、市政管线出现泄漏；(3)基坑附近地面荷载突然加大；(4)临近的建筑物或地面突然出现大量沉降、不均匀沉降或严重开裂。
4、当有危险事故征兆时，应连续监测。
二、监控报警L基坑及支护结构监控报警值以累计变化量和变化速率两个值控制，累计变化量的报警指标不应超过设计限制。
2、本基坑坡顶水平位移报警值设为25mm,水平位移速率报警值设为连续三日大于2mm∕d o3、周围建筑物报警值以累计变形量、变形速率、差异变形量并结合裂缝观测确定。
4、本基坑周围建筑物沉降报警值设为15mm,倾斜报警值设为IOmm,倾斜速率报警值设为连续三日大于Imm/55、当出现下列情况时，应立即报警：6、周围建筑物砌体部分出现宽度大于L5mm的变形裂缝；7、附近地面出现宽度大于IOmm的裂缝；三、紧急预案L基坑开挖和喷锚支护施工过程中，由于破坏了土层中的原有的应力平衡，坡面肯定会发生变形，直到达到新的平衡。
