电气安全用具与安全标识(PPT 35张)
08安全用具与安全标识

电工安全用具
• 绝缘靴:
• 绝缘靴:采用特种橡胶制成,作用是使人体与大 地绝缘,防止跨步电压,分20kV(试验电压)和 6kV两种。它的高度不小于15厘米,而且上部另加 高边5厘米。必须按规定进行定期试验。
• 绝缘鞋:有高低腰两种,多为5kV,在明显处标有 “绝缘”和耐压等级,作为1kV以下辅助绝缘用具 , 1kV以上禁止使用。
辅助安全用具: 绝缘强度不能承受电气设备或线路的工作电压,只
能加强基本安全用具的保护作用,用来防止接触电压、跨步电压、电弧灼伤 等对操作人员的危害。
电工安全用具
高压绝缘安全用具中:
基本安全用具有绝缘棒、绝缘钳和验电笔等; 辅助安全用具一般有绝缘手套、绝缘靴、绝缘垫、绝缘站 台和绝缘毯等。
低压绝缘安全用具中:
• 安全标志是用以表达特定安全信息 的标志,由图形符号、安全色、几 何形状(边框)或文字构成。
• 安全标志分四大类型:
禁止标志
警告标志
指令标志
提示标志
设置何种标志
• 禁止标志 • 禁止标志是禁止人们不安全行为的图形
标志。 • 禁止标志的基本
型式是带斜杠的 圆边框,如图:
23种
禁止吸烟 禁止带火种
电工安全用具
一般防护安全用具:
电工安全用具
1、1、1常用绝缘安全用具: 1、绝缘棒
绝缘棒也称操作棒或绝缘拉杆。它主要用 于断开或闭合高压隔离开关、跌落式熔断器 、安装和拆除携带型接地线、进行带电测量 和实验工作等。绝缘棒由工作、绝缘和握手 三部分组成,工作部分一般用金属制成,也 可以用玻璃钢或具有较大机械强度的绝缘材 料制成;绝缘和握手两部分用护环隔开,它 们由浸过绝缘漆的木材、硬塑料、胶木或玻 璃钢制成。
电工安全用具PPT课件

详细描述
绝缘夹钳是电工在操作过程中用于夹持带电导线或电气设备的工具。绝缘夹钳应具备较高的电气绝缘 性能和机械强度,能够承受较大的电压和电流。使用绝缘夹钳时,应注意保持其清洁和干燥,避免潮 湿和污垢降低其绝缘性能。
绝缘垫
总结词
防止人体直接接触带电体
详细描述
绝缘垫是用于防止人体直接接触带电体的安全用具。绝缘垫应具备较高的电气绝缘性能, 能够有效地隔离人体与带电体。在使用过程中,应注意保持绝缘垫的干燥和清洁,避免 潮湿和污垢降低其绝缘性能。同时,应定期对绝缘垫进行检查和维护,确保其电气性能
电工安全用具的选用原则
根据工作电压选择
选择有质量保证的品牌
在选用电工安全用具时,需要根据工 作电压选择合适的用具,以确保安全。
在选购电工安全用具时,应选择有质 量保证的品牌,以确保其性能可靠, 使用安全。
根据工作环境选择
不同的工作环境需要选用不同的电工 安全用具,例如在潮湿环境需要选用 防潮的绝缘手套等。
案例三:某电力公司电工安全用具使用规范
规范概述
某电力公司为确保电工工作安全,制定了一套电工安全用具使用 规范。
规范内容
明确规定了各种电工安全用具的使用场合、使用方法、保养要求等。
规范效果
通过执行该规范,有效降低了电工在工作中的安全风险,提高了工 作效率。
THANKS
[ 感谢观看 ]
CHAPTER 02
电工绝缘安全用具
绝缘手套
总结词
保护手部,防止触电
详细描述
绝缘手套是电工必备的安全用具,能够有效地隔离手部与带电体,防止触电事 故的发生。绝缘手套的材质应具备优良的电气性能和机械性能,能够承受一定 的电压和电流。
电气安全用具概述PPT(44张)

绝缘手套注意事项
❖ 绝缘手套的长度至少应超过手腕10cm。 ❖ 使用前应做外观检查,如发现粘胶、破损即应停止使用。
用压气法检查绝缘手套有无漏气现象,即使出现微小的 漏气,该手套也不得继续使用。 ❖ 不能用医疗手套或化工手套代替绝缘手套使用。 ❖ 绝缘手套应存放在干燥、阴凉的地方,一般均放在特制 的木架上。 ❖ 按规定进行定期试验。
绝缘棒(令克棒)及带有绝缘棒的安全用具
使用保管注意事项: 1.操作前,棒面应用清洁的干布擦净; 2.操作时应戴绝缘手套、穿绝缘靴或站在绝缘台(垫)上, 并注意防止碰伤表面绝缘层; 3.雨雪天气室外操作应使用防雨型令克棒; 4.按规定进行定期试验; 5.应存放在干燥处所,不得与墙面地面接触,以保护绝缘 表面。
绝缘靴
主要作为防止跨步电压的伤害,它对泄漏电流和接触电压 等同样具有一定的防护作用。
雨天操作室外设备时,除应带绝缘手套外,还必须穿绝缘 靴。当配电装置接地网接地电阻不符合要求时,晴天操作 也必须穿绝缘靴。
在配电装置内发生接地故障,在进入配电装置时也应穿绝 缘靴。
使用绝缘靴注意事项
❖ 使用前应做外观检查,如有破损应停止使用。 ❖ 检查是否在合格期内,是否符合规定要求。 ❖ 绝缘靴应存放在专门的木架上和干燥、阴凉处;
绝缘垫
❖ 一般铺在控保屏、高压开关柜、配电室的地面上,以便 在带电操作时增强操作者的对地绝缘;绝缘垫还通常用 来作为高压试验电气设备时的辅助安全用具。
❖ 绝缘垫不得和酸、碱、油类和化学药品等接触,并应避 免阳光直射或锐利金属件刺划。
❖ 还应做到每隔半年用低温水清洗一次。 ❖ 也应按规定进行定期试验。
❖ 验电时,不要用验电器直接触及设备的带电部分, 也应同样渐渐地向设备移近,直至接触设备导电部 分。此过程中若一直无声光指示,侧可判断无电。 反之,如在移近过程中突然由声光指示,即应停止 验电。

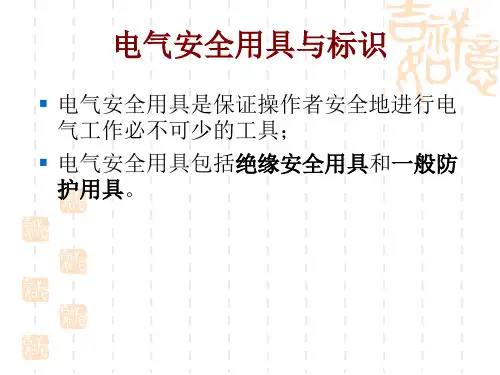

安全用具与标识

(二)低压验电器
▪ 低压验电笔是电工常用的安全用具。用于检查 380伏以下导体或各种用电设备的外壳是否带电。
▪ 它主要由工作触头、降压电阻、氖泡、弹簧等部 件组成。
▪ 这种验电器它是利用电流通过验电器、人体、大 地形成回路,其漏电电流使氖泡起辉发光而工作 的。只要带电体与大地之间电位差超过一定数值 (36V以下),验电器就会发出辉光,低于过个数 值,就不发光,从而来判断低压电气设备是否带 有电压。
第二节 一般防护用具
临时接地线:防止停电设备和停电线路因误送电 而造成工作人员触电;
隔离板和临时安全遮栏:防止工作人员误触带电 设备;
安全腰带:适用于高空作业,防止高空摔跌; 安全帽:适用于高空作业,以防碰、砸伤人员头
部; 标示牌:防止工作人员误上带电设备和误将停电
设备及线路送电的措施。
三、验电器
▪ 低压验电器 用来检验对地电压在250V及以下的低压电 气设备的
▪ 高压验电器 它主要用来检验设备对地电压在250V以上 的高压电气设备
(一)高压验电器 1、高压验电器分类
▪ 广泛采用的有发光型、声光型、风车式三 种类型。
▪ 它们一般都是由检测部分(指示器部分或风 车)、绝缘部分、握手部分三大部分组成。 绝缘部分系指自指示器下部金属衔接螺丝 起至罩护环止的部分,握手部分系指罩护 环以下的部分。
低压验电笔的应用
4、判断同相与异相 判断两线相同异,两手各持验电笔一支,
两脚与地相绝缘,两笔各触一根线,用眼 观看一支笔,不亮同相亮为异。
此项测试时,切记两脚与地必须绝缘。 因为我国大部分是380-220伏供电, 且变压器普遍采用中性点直接接地,所以 做测试时,人体与大地之间一定要绝缘, 避免构成回路造成误判断;测试时,两笔 亮与不亮显示一样,故只看一支即可。
安全工器具与标识课件

绝缘用具:绝缘棒(令克棒)
绝缘棒: 又称令克棒、 绝缘拉杆、操作杆等。 一般用电木、胶木、环 氧玻璃制成的管或棒制 成。由工作头、绝缘杆 和握柄三部分构成。它 供在闭合或位开高压跌 落式熔断器、隔离开关, 装拆携带式接地线,以 及进行测量和试验时使 用。
绝缘用具绝缘棒(令克棒)
使用保管注意事项: 1. 操作前,棒面应用清洁的干布
一、电气安全用具
绝缘安全用具:
基本绝缘用具:指其绝缘强度足以承受电 气设备运行电压的安全用具,如绝缘棒、 绝缘夹钳等。工作人员使用这种安全用具, 可触及带电部分。
辅助绝缘用具:指其绝缘强度不足以承受 电气设备运行电压的安全用具,如绝缘垫、 绝缘鞋等。工作人员使用这种安全用具, 可配合基本安全用具触及带电部分,并可 用于防护跨步电压所引起的电击。
低压试电笔
(4)在测量电气设备是否带电之前,先要找 一个已知电源测一测试电笔的氖泡能否正常 发光,能正常发光,才能使用。
(5)在明亮的光线下测试带电体时,应特别 注意氖泡是否真的发光(或不发光),必要 时可用另一只手遮挡光线仔细判别。千万不 要造成误判,将氖泡发光判断为不发光,而 将有电判断为无电。
二、防护用具
防护用具主要是对有 关电气伤害起防护作 用的。主要用来对泄 漏电流、接触电压、 跨步电压触电和对有 电设备造成危险接近 等进行防护。
主要包括接地线、隔 离板、遮拦标示牌等。
接地线
接地线
接地线应用多股软铜线, 其截面应符合短路电流的 要求,但不得小于25mm2。 当验明设备确已无电压后, 立即用接地线将检修设备 接地并三相短路。这是保 护工作人员在工作地点防 止突然来电的可靠安全措 施,同时设备断开部分的 剩余电荷,亦可因接地而 放尽。
电工作业培训电气安全用具与安全标识ppt课件

在整堂课的教学中,刘教师总是让学 生带着 问题来 学习, 而问题 的设置 具有一 定的梯 度,由 浅入深 ,所提 出的问 题也很 明确
接地线
在整堂课的教学中,刘教师总是让学 生带着 问题来 学习, 而问题 的设置 具有一 定的梯 度,由 浅入深 ,所提 出的问 题也很 明确
接地线
接地线应用多股软铜线, 其截面应符合短路电流的 要求,但不得小于25mm2。 当验明设备确已无电压后, 立即用接地线将检修设备 接地并三相短路。这是保 护工作人员在工作地点防 止突然来电的可靠安全措 施,同时设备断开部分的 剩余电荷,亦可因接地而 放尽。
一般防护用具
基本绝缘安全用具 辅助绝缘安全用具 接地线、隔离板、遮拦标示牌等
绝缘棒、绝缘夹钳、高压验电器等 绝缘手套、绝缘靴、绝缘垫(台)等
在整堂课的教学中,刘教师总是让学 生带着 问题来 学习, 而问题 的设置 具有一 定的梯 度,由 浅入深 ,所提 出的问 题也很 明确
一、电气安全用具
绝缘安全用具:
在整堂课的教学中,刘教师总是让学 生带着 问题来 学习, 而问题 的设置 具有一 定的梯 度,由 浅入深 ,所提 出的问 题也很 明确
接地线
装设接地线必须由两人进行。 装设接地线必须先接接地端,后接导体端,且必须
接触良好。拆接地线的顺序与此相反。装、拆接地 线均应使用绝缘棒和戴绝缘手套。 在室内配电装置上,接地线应装在该装置导电部分 的规定地点,这些地点的油漆应刮去,并划下黑色 记号。 每组接地线均应编号,并存放在固定地点。存放位 置亦应编号,接地线号码与存放位置号码必须一致。 装、拆接地线,应做好记录,交接班时应交待清楚。
低压试电笔
普通试电笔测量电压范围在60~500伏之间, 低于60伏时试电笔的氖泡可能不会发光,高 于500伏不能用普通试电笔来测量,否则容易 造成人身触电。当试电笔的笔尖触及带电体 时,带电体上的电压经试电笔的笔尖(金属 体)、氖泡、安全电阻、弹簧及笔尾端的金 属体,再经过人体接入大地形成回路。若带 电体与大地之间的电压超过60伏,试电笔中 的氖泡便会发光,指示被测带电体有电。
《电工安全用具》课件

绝缘垫
要点一
总结词
用于防止人体与地面接触,防止触电事故发生的重要工具 。
要点二
详细描述
绝缘垫通常由橡胶、塑料等绝缘材料制成,表面有防滑设 计,能够有效地隔离人体与地面,防止电流通过人体。使 用时,电工可以将绝缘垫铺设在操作现场的地面上,避免 因地面潮湿或环境恶劣等原因而导致的触电事故。同时, 绝缘垫还需要具备足够的耐磨、耐压、耐油等性能,以适 应不同的工作环境和操作需求。
绝缘鞋
总结词
用于保护脚部,防止触电事故发生的重要工具。
详细描述
绝缘鞋与普通鞋的区别在于其材料和制作工艺,绝缘鞋的底部和鞋面均采用绝缘材料制成,能够有效 地隔离脚部与带电体,防止电流通过人体,从而保护电工在操作过程中免受电击伤害。同时,绝缘鞋 还需要具备防滑、防水、耐磨损等性能,以适应不同的工作环境和气候条件。
CHAPTER
安全用具的存放环境
存放环境应干燥、通风良好, 避免潮湿和高温环境,以防电 气元件受潮或过热导致性能下 降。
存放地点应远离火源和易燃物 品,确保安全用具不会因意外 而引发火灾。
存放环境应保持清洁,避免灰 尘和杂质的积累,以免影响安 全用具的正常使用和性能。
安全用具的定期检查
定期检查安全用具的外观,确保没有 破损或变形,及时发现并处理潜在的 安全隐患。
05 电工登高安全用具
CHAPTER
安全带
安全带是电工登高作业时必备的安全 防护用品,主要用于防止高处坠落事 故的发生。
安全带必须符合国家安全标准,并经 过质量检验部门检验合格后方可使用 。
安全带一般由腰带、腿带和胸带组成 ,采用高强度纤维材料制成,具有重 量轻、强度高、耐磨损等特点。
使用安全带时,应遵循“高挂低用” 的原则,将安全带挂在牢固的支撑物 上,系好安全带后应检查确认安全可 靠。
电工安全用具与安全标识

三、安全 标识
禁止标志:
禁止标志:含义是禁止或制止人们的某种行为,基本
形状为圆圈,颜色为白底、红圆圈、红斜杠、黑图 形符号,共有16个。
安全标识
警告标志:
警告标志:含义是警告人们注意可能发生的
危险。基本形状为正三角形,颜色为黄底、 黑边、黑图形符号,共有6个。
安全标识 指令标志:
指令标志:含义是指示人们必须遵守某种规定。基本 形状为圆形,颜色为蓝底、白色图形符号,共有8个。
属辅助绝缘安全用具
绝缘垫
木板或木条制成(缝 隙小于2.5cm),用 绝缘子支撑,高度不 低于10cm,台面边缘 不的伸出绝缘子以外, 0.8m*0.8m ≤尺寸 ≤ 1.5m*1.5m
2、验电器
高压和低压验电器
验电笔是用来检 验电器设各是否 带电的用具。低 压验电笔测量的 电压范围在60~ 500V之间。
绝缘杆、绝缘钳
由工作部分、绝缘部分、手握部分
用于操作高压隔 离开关、跌落熔 断器、安装(拆 卸)临时接地线 及测量试验等。
用于拆卸和安装 熔断器等。
绝缘靴、绝缘手套
属辅助绝缘安全用具
作为 低压 工作 的基 本安 全用 具
作为 防护 跨步 电压
绝缘垫、绝缘站台
绝缘橡 胶制成, 厚度不 低于 5mm, 尺寸不 小于 0.8m*0 .8m
2)绝缘手套应放在密闭的柜内,并应与其它工具仪表分开存放。 3)绝缘靴应放在柜内,代替一般套鞋使用。 4)绝缘垫和绝缘台应经常保持清洁、无损伤。 5)高压试电笔应存放在防潮的匣内,并放在干燥的地方。 6)安全用具和防护用具不允许当其它工具使用。
第二节
一、安全色
安全标识
安全色是用来表达禁止、警告、指示等安全信息的颜色。
《电气安全用具》课件

在清洁和消毒过程中,应遵循 相关的安全操作规程,确保操 作安全。
更换与报废
对于达到使用寿命或 损坏严重的电气安全 用具,应及时进行更 换。
在更换和报废过程中 ,应遵循相关的安全 操作规程,确保操作 安全。
对于无法修复或无维 修价值的电气安全用 具,应进行报废处理 。
CHAPTER
05
电气安全用具使用案例分析
验电器是一种常用的电气安全用具,用于检测电气设备是否带电。它可以通过感应或接触的方式检测出电压的存 在,从而判断电气设备是否带电。使用验电器时,应遵循操作规程,确保安全。
接地线
总结词
用于将电流引入大地,保护设备和人员安全。
详细描述
接地线是一种重要的电气安全用具,用于将电流引入大地,从而保护设备和人员安全。当发生电气故 障时,接地线能够迅速地将电流传导至地面,避免电击事故的发生。接地线的安装和使用应符合相关 规定和标准。
定期检查电气安全用具的外观是 否完好,有无破损、变形、腐蚀
等现象。
检查电气安全用具的电气性能是 否正常,如绝缘电阻、耐压等参
数是否符合标准。
检查电气安全用具的附件是否齐 全、完好,如手柄、护罩等。
清洁与消毒
使用适当的清洁剂和消毒剂, 定期对电气安全用具进行清洁 和消毒,保持其卫生和整洁。
注意清洁和消毒过程中不要使 用过于强烈的清洁剂和消毒剂 ,以免对电气安全用具造成损 害。
详细描述
防电弧面罩采用特殊材料制成,能够有效阻 挡电弧光的辐射,保护操作人员的面部和眼 睛不受电弧烧伤。该面罩还具有良好的耐高 温性能,可在高温环境下使用。
防爆设备
总结词
用于防止爆炸事故发生的设备,具有防爆、防火、防水等功能。
详细描述
电气安全用具与安全标识

电气安全用具与安全标识1、绝缘安全用具绝缘安全用具包括绝缘杆、绝缘夹钳、绝缘靴、绝缘手套、绝缘垫和绝缘站台。
绝缘安全用具分为基本安全用具和辅助安全用具,前者的绝缘强度能长时间承受电气设备的工作电压,能直接用来操作带电设备,后者的绝缘强度不够以承受电气设备的工作电压,只能强化基本安全用具的保安作用。
〔1〕绝缘杆和绝缘夹钳绝缘杆和绝缘夹钳都是绝缘基本安全用具。
绝缘夹钳只用于35千伏以下的电气操作。
绝缘杆和绝缘夹钳都由工作部分、绝缘部分和握手部分组成。
握手部分和绝缘部分用浸过绝缘漆的木材、硬塑料、胶木或玻璃钢制成,其间有护环分开。
配备不同工作部分的绝缘杆,可用来操作高压隔离开关,操作跌落式保险器,安装和拆掉临时接地线,安装和拆掉避雷器,以及进行测量和试验等项工作。
绝缘夹钳主要用来拆掉和安装熔断器及其他类似工作。
合计到电力系统内部过电压的可能性,绝缘杆和绝缘夹钳的绝缘部分和握手部分的最小长度应符合要求。
绝缘杆工作部分金属钩的长度,在满足工作要的状况下,不宜超过5-8厘米,以免操作时造成相间短路或接地短路。
〔2〕绝缘手套和绝缘靴绝缘手套和绝缘靴用橡胶制成。
二者都作为辅助安全用具,但绝缘手套可作为低压工作的基本安全用具,绝缘靴可作为防护跨步电压的基本安全用具。
绝缘手套的长度至少应超过手腕10厘米。
〔3〕绝缘垫和绝缘站台绝缘垫和绝缘站台只作为辅助安全用具。
绝缘垫用厚度5毫米以上、表面有防滑条纹的橡胶制成,其最小尺寸不宜小于0.8×0.8米。
绝缘站台用木板或木条制成。
相邻板条之间的距离不得大于2.5厘米,以免鞋跟陷入;站台不得有金属零件;台面板用支持绝缘子与地面绝缘,支持绝缘子高度不得小于10厘米;台面板边缘不得伸出绝缘子之外,以免站台翻倾,人员摔倒。
绝缘站台最小尺寸不宜小于0.8×0.8米,但为了便于移动和检查,最大尺寸也不宜超过 1.5×1.0米。
2、一般防护用具防护安全用具是在施工、检修、测试等工作中,直接保护人身安全的用具,一般防护安全用具主要有临时接地线、遮栏、标示牌、护目眼镜等。
电工安全用具ppt课件

绝缘夹钳使用注意事项
⒈操作前,绝缘夹钳的表面应用清洁的干布
擦拭干净,使钳的表面干燥、清洁。 ⒉操作时,应戴上绝缘手套,穿上绝缘靴及 戴上防护眼镜,必须在切断负载的情况下进 行操作。 ⒊在潮湿天气中,只能使用专门的防雨夹钳。 ⒋绝缘夹钳必须按规定进行定期试验。
二、绝缘手套和绝缘靴
安全用具的选用
⑵遇雨天或潮湿天气,在户外操作跌开 式熔断器、高压断路器、隔离开关或负荷开 关时应采用防雨装置的绝缘杆,戴绝缘手套, 穿绝缘鞋或站在绝缘台上。
安全用具的日常保养
⑴应存放在干燥通风的处所,防止过冷过热、阳光爆晒、 酸碱、油及其他硬刺物对安全用具的破坏; ⑵要保持清洁; ⑶绝缘杆、接地线要有编号,悬挂或挂在支架上,不要 与强面接触; ⑷绝缘手套及绝缘鞋等应放在橱内,并与其他工具仪表 分别存放: ⑸绝缘靴不能代替一般雨靴使用: ⑹试电笔应存放在防潮的匣内,并放在干燥的地方。
使用及存放
移动式绝缘垫在不用时,应存放在专门的地
方,绝缘毯应铺在进行带电操作的地面上。 橡胶安全用具,存放于温度5℃—20℃的房间 里。
四、验电器
验电器又叫试电笔。分 为高压、低压试电笔两 种。 用途:是用来检查设备 是否带电的工具,尤其 是在设备断电后进行清 扫或检修前,用他来验 证是否确实无电,是必 不可少的安全措施。
相线与零线的区别
当验电器触及导线(或带电体)时发亮的是
相线,正常情况下,零线不发光。
交流电与直流电的区别
交流电通过验电笔时,氖管里的两个极同时
发亮。直流电通过验电笔时,氖管里只有一 个极发亮。
直流电正负极的区别
把验电笔连接在直流电极上,发亮的一端
电工安全用具与安全标识演示

3、临时接地线
接线夹
带透 明护 套的 软线
临时接地线是在电气设备检修 时,将检修停电区与非停电区 用短路接地的方式隔开并保护 起来的一种安全用具。
绝 缘 棒
使用临时接地线要注意的操作 顺序是:先停电,再验电, 确认无电才能挂接地线, 接线时,一定要先接接地端, 再接线路端。拆除时顺序相反, 一定要先拆线路端,后拆接地端。 以防在挂、拆过程中突然来电, 危及操作人员安全。 临时接地线要用多股软铜线制作, 截面积不得小于25mm2。
安全标识
安全色是用来表达禁止、警告、指示等安全信息的颜色。
其作用是使人们能够迅速发现和分辨安全标志, 提醒人们注意安全,以防止发生事故。 我国安全色的标准规定红、黄、蓝、绿 四种颜色为安全色
1、红色:
含义是禁止、停止,用于禁止标志。 还表示停止信号,机器、车辆上的紧急停 止手柄或按纽以及禁止人们触动的部位通 常用红色,同时也表示防火。
1)绝缘杆应悬挂或架在支架上并应与墙体接触。
2)绝缘手套应放在密闭的柜内,并应与其它工具仪表分开存放。 3)绝缘靴应放在柜内,代替一般套鞋使用。 4)绝缘垫和绝缘台应经常保持清洁、无损伤。 5)高压试电笔应存放在防潮的匣内,并放在干燥的地方。 6)安全用具和防护用具不允许当其它工具使用。
第二节
一、安全色
属辅助绝缘安全用具
绝缘垫
木板或木条制成(缝 隙小于2.5cm),用 绝缘子支撑,高度不 低于10cm,台面边缘 不的伸出绝缘子以外, 0.8m*0.8m ≤尺寸 ≤ 1.5m*1.5m
2、验电器
高压和低压验电器
验电笔是用来检 验电器设各是否 带电的用具。低 压验电笔测量的 电压范围在60~ 500V之间。
2、兰色
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
二、防护用具
防护用具主要是对有 关电气伤害起防护作 用的。主要用来对泄 漏电流、接触电压、 跨步电压触电和对有 电设备造成危险接近 等进行防护。 主要包括接地线、隔 离板、遮拦标示牌等。
接地线
接地线
接地线应用多股软铜线, 其截面应符合短路电流的 要求,但不得小于25mm2。 当验明设备确已无电压后, 立即用接地线将检修设备 接地并三相短路。这是保 护工作人员在工作地点防 止突然来电的可靠安全措 施,同时设备断开部分的 剩余电荷,亦可因接地而 放尽。
5. 6.
使用保管注意事项: 操作前,棒面应用清洁的干布 擦净; 操作时应戴绝缘手套、穿绝缘 靴或站在绝缘台(垫)上,并 注意防止碰伤表面绝缘层; 型号规格符合规定; 雨雪天气室外操作应使用防雨 型令克棒; 按规定进行定期试验 应存放在干燥处所,不得与墙 面地面接触,以保护绝缘表面。
绝缘安全用具:绝缘夹钳
绝缘安全用具:绝缘靴(鞋)
Hale Waihona Puke 绝缘靴:采用特种橡胶制成, 作用是使人体与大地绝缘,防 止跨步电压,分20kV(试验电 压)和6kV两种。它的高度不 小于15厘米,而且上部另加高 边5厘米。必须按规定进行定 期试验。 绝缘鞋:有高低腰两种,多为 5kV,在明显处标有“绝缘” 和耐压等级,作为1kV以下辅 助绝缘用具, 1kV以上禁止使 用。 使用中,不能用防雨胶靴代替。
绝缘用具:绝缘垫和绝缘台
绝缘垫:一般铺在控保屏、高压开关柜、 配电室的地面上,以便在带电操作时增强 操作者的对地绝缘,也应按规定进行定期 试验。 绝缘台:台面一般用干燥、木纹直且无节 的木板制成,台面尺寸约100x100cm2,中 间留有2cm左右的缝隙;绝缘脚一般用不小 于10cm的高压支持瓷瓶做成。也应按规定 进行定期试验。
低压试电笔
(4)在测量电气设备是否带电之前,先要找 一个已知电源测一测试电笔的氖泡能否正常 发光,能正常发光,才能使用。 (5)在明亮的光线下测试带电体时,应特别 注意氖泡是否真的发光(或不发光),必要 时可用另一只手遮挡光线仔细判别。千万不 要造成误判,将氖泡发光判断为不发光,而 将有电判断为无电。 其它用法祥见培训教材P.117—P.118
绝缘用具:绝缘棒(令克棒)
绝缘棒: 又称令克棒、
绝缘拉杆、操作杆等。 一般用电木、胶木、环 氧玻璃制成的管或棒制 成。由工作头、绝缘杆 和握柄三部分构成。它 供在闭合或位开高压跌 落式熔断器、隔离开关, 装拆携带式接地线,以 及进行测量和试验时使 用。
绝缘用具绝缘棒(令克棒)
1.
2.
3. 4.
低压试电笔
试电笔,是用来检查测量低压电气设备 是否带电的一种工具。 试电笔常做成 笔式或小型螺丝刀式结构。前端是金属 探头,后部塑料外壳,壳内装有氖泡、 安全电阻和弹簧,笔尾端有金属端盖或 钢笔型金属挂鼻,作为使用时手必须触 及的金属部分。
低压试电笔
普通试电笔测量电压范围在60~500伏之间, 低于60伏时试电笔的氖泡可能不会发光,高 于500伏不能用普通试电笔来测量,否则容易 造成人身触电。当试电笔的笔尖触及带电体 时,带电体上的电压经试电笔的笔尖(金属 体)、氖泡、安全电阻、弹簧及笔尾端的金 属体,再经过人体接入大地形成回路。若带 电体与大地之间的电压超过60伏,试电笔中 的氖泡便会发光,指示被测带电体有电。
电气安全用具与安全标识
安全标识指的是安全色与安全标志、 警示牌等
电气安全用具与安全标识
安 全 用 具 绝 缘 安 全 用 具 一 般 防 护 用 具
接 地 线 、 隔 离 板 、 遮 拦 标 示 牌 等
基 本 绝 缘 安 全 用 具
辅 助 绝 缘 安 全 用 具
绝 缘 棒 、 绝 缘 夹 钳 、 高 压 验 电 器 等 绝 缘 手 套 、 绝 缘 靴 、 绝 缘 垫 ( 台 ) 等
绝缘安全用具:绝缘手套
绝缘手套可以使人的两手与 带电体绝缘,是用特种橡胶 (或乳胶)制成的,分12kV (试验电压)和5kV两种。 绝缘手套是不能用医疗手套 或化工手套代替使用的。绝 缘手套一般作为辅助安全用 具,在1kV以下电气设备上 使用时可以作为基本安全用 具看待。 按规定进行定期试验。
一、电气安全用具
绝缘安全用具: 基本绝缘用具:指其绝缘强度足以承受电 气设备运行电压的安全用具,如绝缘棒、 绝缘夹钳等。工作人员使用这种安全用具, 可触及带电部分。 辅助绝缘用具:指其绝缘强度不足以承受 电气设备运行电压的安全用具,如绝缘垫、 绝缘鞋等。工作人员使用这种安全用具, 可配合基本安全用具触及带电部分,并可 用于防护跨步电压所引起的电击。
低压试电笔
使用试电笔时,应注意以下事项: (1)使用前,检查试电笔里有无安全电阻,再直观 检查试电笔是否有损坏,有无受潮或进水。 (2)使用试电笔时,不能用手触及试电笔前端的金 属探头,这样做会造成人身触电事故。 (3)使用试电笔时,一定要用手触及试电笔尾端的 金属部分,否则,因带电体、试电笔、人体与大地 没有形成回路,试电笔中的氖泡不会发光,造成误 判,认为带电体不带电。
1.
2.
绝缘夹钳是用来带电执行安装或拆卸高 压保险器或类似工作的工具。 使用注意事项:
操作前,夹钳表面应用清洁的干布擦净; 操作时戴绝缘手套、穿绝缘靴及戴护目镜, 并必须在切断负载的情况下进行操作; 雨雪或潮湿天气操作应使用专门防雨夹钳; 按规定进行定期试验。
3.
4.
绝缘安全用具:验电器
保管与维护: 1. 使用前按“自检”按钮, 验证其全部电路和电池完好。 2. 请存放于通风、干燥、清 洁无腐蚀物的场所,保持绝缘 良好。 3. 采用低功耗全封闭电路, 无维护工作量,操作简单。一 般一年更换电池一 次,旋开 末端螺钉即可更换。 4. 按规定进行定期试验。
绝缘安全用具:验电器
使用注意事项:
(1) 为确保设备或线路不再带有电压,应按该设 备或线路的电压等级选用相应的验电器进行验电。 (2) 验电前先检查验电器外观无损坏,再在带电 设备上先进行试验,确认验电器完好后方可使用。 (3) 验电时,不要用验电器直接触及设备的带电 部分,应逐渐靠近带电体,至灯亮或风轮转动或 语音提示为止。应注意验电器受邻近带电体影响。 (4) 验电时,必须三相逐一验电,不可图省事。
