一种阵列天线有源驻波比测试方法
天线驻波比测试方法
天线xx测试方法SX－400驻波比功率计是日本第一电波工业株式会社的“钻石天线”系列产品，它是一种无源驻波比功率计，将它连接在电台与天线之间，通过简单的操作可测量电台发射功率、天线馈线与电台不匹配引起的反射功率及驻波比，此外在单边带通信中本功率计还可作为峰值包络功率监视器。
本仪表作为电信、军队、铁路(无线检修所)等无线通信部门的常用仪表被广泛使用，由于使用说明书为日文，阅读不便，为便于现场人员正确使用，现将使用方法和注意事项介绍如下。
1仪表表头、开关、端口功能仪表表头、开关、端口位置见图1①表头：用于指示发射功率、反射功率、驻波比及单边带应用时峰值包络功率的数值。
表头上共有5道刻度。
从上往下，第1、2道刻度为驻波比刻度值，第一道刻度右侧标有“H”，当电台输出功率大于5W时，应从该刻度上读取驻波比值；第二道刻度右侧标有“L”，当电台输出功率小于5W时，应从该刻度上读取驻波比值；第3、4、5道刻度为功率值刻度，分别对应功率值满量程200W、20W、5W 档位。
②RANGE(量程开关选择功率测量量程，共三档，分别为200W、20W、5W。
③FUNCTION(测量功能选择开关置于“POWER”时，进行发射功率(FWD)、反射功率(REF)测量。
'置于“CAL”时，进行驻波比(SWR)测量前的校准。
置于“SWR”时，进行驻波比(SWR)测量④CAL(校准旋钮)进行驻波比(SWR)测量前(被测电台处于发射状态下)，用此旋钮进行校准，应将指针调到表头第一道刻度右侧标有“”处。
⑤POWER(功率测量选择开关置于“FWD”时，进行电台发射功率测量。
置于“REF”时，进行反射波功率测量。
置于“OFF”时，停止对电台各种功率的测量。
⑥AVG、PEPMONI(平均值或峰值包络功率测量选择开关)测发射功率、反射波功率、驻波比时，该开关应弹起，呈“■”状态，此时表头所指示的是功率的平均值(AVG)。
作为单边带峰值包络功率(PEPMONI)监视器时，该开关应按下，呈“━”状态。
天线驻波比测试方法
天线驻波比测试方法1 天线驻波比（VSWR）测试天线驻波比就是信号反射再次回到发射端时，改变发射端阻抗与传输线阻抗之比的概念。
它可以表示收发信号强度及品质，是评价良好RF连接质量的重要指标。
天线驻波比测试是检查天线及RF模块安装质量及性能的重要指标，也是衡量许多电子设备的效率水平的参考指标。
1.1 测量原理驻波比测试，Working Voltage Standing Wave Ratio（VSWR），也称为综合驻波值（S11），是接入了收发电路的天线实际所提供的反射信号强度比。
它由发射到天线，以及天线所发射回到原点的信号之间的比值确定，其方法是：信号从发射端通过一根传输线的负载端将信号输送到重力天线，信号再从重力天线发射回发射端，然后再次由发射端经同一根传输线发出。
1.2 测量方法测量天线驻波的方法有VNAs（Vector Network analysers），VSWR meters和return loss bridges。
1）VNAs：VNAs可以看成是一种多端口网络分析仪，它能以频率和阻抗为参数测量天线的参数，也能测量天线系统中发射信号和反射信号之间的差别。
2） VSWR meter：它可以同时测量发射、反射和总体驻波值。
它一般都是使用平衡和非平衡进行测量，测量结果一般以VSWR值来表示，1:1.5即为1.5：1，表示发射信号有1.5倍的反射，1:1.5显示结果为“1.5”，越接近1越接近理想状态。
3） Return loss bridge：它的原理与VSWR meter相同，但它的数字化显示方式为以dB为单位的反射率。
1.3 应用VSWRL测试在各类无线通信设备，包括射频模块和天线的安装与检测通常可以作为校准或查找正常状态的有效手段，常见的应用场景有无线电设备、无线网络等等。
2 结论由上文可知，VSWR测试是评价良好RF连接质量的重要指标，常用于检测天线及RF模块安装质量及性能，除此之外还可以用于校准或查找正常状态的有效手段。
天线驻波比的测量方法
天線駐波比的測量方法
在天線系統中，天
線與設備配接是
否良好我們常常
用一個稱為駐波
比的參數對其衡
量，當駐波比為1
的時，表示此天線
系統匹配良好沒有反射，如此數越大則意味著匹配狀況越差，系統中存在越大的反射波。
那末如何測量天線的駐波比呢？在這裏我向大家介紹一種較為簡易的辦法。
要測量駐波比需要一台掃頻儀，接法如圖2-1，先將饋線的終端（近天線系統一端）短路，此時由於掃頻儀輸出的信號在饋線的終端形成全反射，觀察其全反射波形如圖2-2曲線的最大幅度為a，然後將天線接入饋線的終端，此時掃頻儀上在工作頻率範圍內觀察到的最大幅度為b如圖2-3，先求出反射係數P=b/a，然後可用式S=1+P/1-P求出駐波比，式中的S表示駐波比。
天线驻波比测试说明（可编辑）
一、测试环境
需要在室外空旷的区域进行测试，同时保证天线周围尤其是正前方无遮挡
物。
二、测试仪表及转接线校准
测试前应将驻波测试仪SiteMaster及转接线作为一个整体进行校准，消除转接线带来的误差。
如下图所示：
天线
校准件
转接线
转接线
校准过程测试过程
三、保证测试转接头的质量
一般在使用驻波测试仪SiteMaster测试基站天线时，需要采用一个N型转DIN形接头，而转接头的质量对天线驻波比的影响非常大，尤其是测试高频段天线。
螺纹拧固一体化结构
质量一般的转接头质量较好的转接头四、连接天线进行驻波比测试
在以上步骤完成后，连接天线进行驻波比的测试，如下图所示：
天线
转接头
转接线。

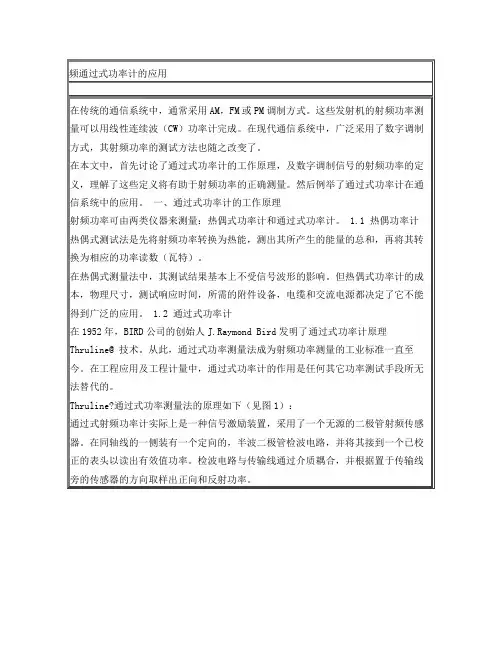

天线驻波比的测量方法
图1、通过式功率测量法Thruline@功率计的代表产品是BIRD公司的43型功率计（见图2），它自发明以来已经有超过25万台在全世界范围得到应用。
43采用了无源线性二极管检波技术，可以测量单载频的FM，PM和CW信号的功率，或者与校准信号的峰均功率比完全一致的信号。
图2、连续波（CW）功率计的代表产品——BIRD 43二、模拟调制和数字调制的射频信号不同的射频调制信号的功率测量方法是不同的，让我们首先来比较一下不同的调制信号各有什么特点。
2.1 连续波（ CW ）和模拟调制信号图3所示为连续波（CW）信号的波形，其特点是峰值包络是恒定的，FM和PM信号也同样。
图3、连续波（CW）信号的波形PM和PM调制常见于双向无线电对讲机、寻呼发射机和调频广播等，可采用传统的连续波（CW）功率计（如BIRD43）进行功率测量，通常用平均功率来表征其输出功率。
图4所示为调幅（AM）信号的波形，如电视图象调制。
由于其峰/均功率比是恒定值，所以这类信号也可以用连续波功率计进行测量。
如电视图象功率的测量，是在75%的调幅度下测出其平均功率，再乘上1.68，所得结果即是峰值功率（又称同步顶功率）。
图4、调制度为75%的调幅（AM）信号的波形2.2 数字调制经过近二十年的通信发展，已经确定了采用数字调制标准。
数字信号的特点是：其信号波形的对称性、频率、幅度和峰值/平均值功率比都会随机发生变化。
这样的波形与常规调制的信号相比更像是噪声（图5），并可破坏连续波型功率计得以准确校正和使用的条件。
另外，数字调制波形的大动态范围可以使连续波功率计的二极管检波电路超出平方率（线性）工作范围。
用43这样的（动态范围为7dB）功率计测试数字调制信号的功率将会产生较大的测试误差。
图5、数字调制信号2.3 数字调制的射频功率的定义图6所示为数字调制射频信号的时域波形。
定义如下：图6、数字调制射频信号的时域波形平均功率（ AVG ）——载频功率的平均值（热等效功率，相当于电压测量中的真有效值）。
天线驻波比测试方法
天线驻波比测试方法天线驻波比（Standing Wave Ratio，简称SWR）是无线通信中评估天线和传导线匹配程度的一个重要指标。
SWR描述了带载导线上的驻波情况，反映了天线系统的正常工作状态。
为了保证无线通信的稳定性和效果，需要通过测试手段对天线的驻波比进行测量和调整。
下面将介绍几种常用的天线驻波比测试方法。
首先是基本的驻波比测试方法。
这种方法主要使用驻波比仪（SWR Meter）进行测量。
驻波比仪将被测试天线连接到输入端口，然后将载波信号输入到仪器的发射端口。
仪器通过分析被测试天线反射的信号与输入信号的比例关系，计算得出驻波比。
这种方法简单易行，适用于大多数常见的天线系统。
但需要注意的是，在测试之前，需要选择合适的测试频率和功率，以确保测试结果的准确性。
其次是通过天线分析仪进行驻波比测试。
天线分析仪是一种多功能测试仪器，可以对天线的各种性能进行全面测量。
在测试驻波比时，将被测试天线连接到仪器的输出端口，然后通过仪器的分析功能，测量天线反射信号和输入信号之间的功率差距，得出驻波比数值。
与驻波比仪相比，天线分析仪的测量精度更高，测试频率范围更广，且具备更多功能。
但价格较为昂贵，适合专业人士使用。
除了仪器方法，还可以采用间接测量法进行驻波比测试。
这种方法利用了天线系统中传导线的测试特性。
首先，通过特定的长度计算并制作一个马尔科尼负载（Marconi Load），将其连接到待测试天线的末端。
然后，使用驻波比仪或天线分析仪在导线上测量得到的驻波比，即可间接推算出实际待测试天线的驻波比。
这种方法实现了无需直接连接测试设备到待测试天线的快速测试，适用于一些特殊天线系统。
最后，可以通过软件仿真实现驻波比的测试和分析。
基于计算机模拟和数值计算的方法使用了一系列天线模型和电磁场仿真软件。
通过输入天线的结构参数和工作频率等信息，软件能够模拟出天线的电磁场分布，并计算得到驻波比数据。
虽然这种方法不需要实际的测试设备，但需要一定的电磁学知识和专业的仿真软件，适合研究和开发人员使用。
一种阵列天线有源驻波比测试方法
一种阵列天线有源驻波比测试方法
阵列天线是由多个天线单元组成的天线系统，可以实现多波束形成和波束扫描等功能。
在阵列天线的设计和优化过程中，常常需要测试阵列天线的性能，其中一个重要的指标就是驻波比。
驻波比是用来描述阵列天线系统中的阻抗匹配情况的一个参数，它反映了输入信号和输出信号之间的匹配程度。
当阵列天线的输入端口与发射器或接收器之间的阻抗不匹配时，会产生驻波，从而引起信号的反射和损耗。
因此，通过测试驻波比可以评估阵列天线的匹配性能，提供指导优化设计的依据。
下面介绍一种常用的阵列天线有源驻波比测试方法：
1. 准备测试设备：包括信号发生器、功率计、驻波比测试仪等。
2. 设置测试频率：根据实际需求，选择适当的测试频率。
3. 连接测试设备：将信号发生器连接到阵列天线的输入端口，将功率计连接到天线的输出端口。
4. 设置测试参数：根据测试要求，设置信号发生器的输出功率和频率，以及功率计的测量范围。
5. 测量驻波比：逐步改变信号发生器的频率，记录功率计测量到的反射功率和正向功率，计算得到驻波比。
6. 分析测试结果：根据测量到的驻波比数据，评估阵列天线的匹配性能。
如果驻波比较小，接近于1，则说明阵列天线的匹配性能较好；如果驻波比较大，接近于无穷大，则说明阵列天线存在严重的阻抗不匹配问题。
还可以通过改变阵列天线的结构参数、优化天线布局和调整天线单元间的耦合方式等方法，进一步改善阵列天线的匹配性能。
阵列天线的有源驻波比测试是评估阵列天线匹配性能的重要手段之一。
通过合理选择测试设备和参数设置，可以准确地测量阵列天线的驻波比，并据此优化设计，提高阵列天线的性能。
一种检测天线驻波比的方法
一种检测天线驻波比的方法
骆长风
【期刊名称】《铁道通信信号》
【年(卷),期】1994(030)005
【总页数】2页(P21-22)
【作者】骆长风
【作者单位】无
【正文语种】中文
【中图分类】U285.6
【相关文献】
1.一种基于矢量的无线基站驻波比检测方法 [J], 张宏伟;贺菲菲;王博明
2.一种基于平面近场测量的线阵天线快速检测方法研究 [J], 陈晓昕;石磊;肖鸿
3.一种基于矢量的无线基站驻波比检测方法 [J], 张宏伟;贺菲菲;王博明;
4.一种利用定向天线改善多点定位系统检测率的方法 [J], JIANG Guannan;HUA Wei;GUO Jianhua;JIANG Kai
5.一种基于深度学习的天线罩结构健康检测方法 [J], 龙晨
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种阵列天线有源驻波比测试方法
一、引言
阵列天线是一种由多个天线组成的系统，用于增加信号的传输和接收能力。
在实际应用中，我们需要对阵列天线的性能进行测试和评估。
其中，有源驻波比是一个重要的指标，用来反映阵列天线的匹配性能。
本文将介绍一种用于测试阵列天线有源驻波比的方法。
二、测试原理
有源驻波比是指天线系统输入端的驻波比。
在阵列天线中，由于天线之间的耦合效应，导致天线阵列的输入阻抗发生变化，从而影响了阵列天线的匹配性能。
有源驻波比测试就是要通过测量阵列天线输入端的驻波比，来评估阵列天线的匹配性能。
三、测试步骤
1. 准备测试设备：测试信号源、功率计、驻波比仪等设备。
2. 连接测试设备：将测试信号源与阵列天线的输入端连接，将功率计与阵列天线的输出端连接，将驻波比仪与阵列天线的输入端连接。
3. 设置测试参数：根据实际情况，设置测试信号源的频率、功率等参数。
4. 发送测试信号：通过测试信号源向阵列天线发送测试信号。
5. 测量功率：使用功率计测量阵列天线的输出功率。
6. 测量驻波比：使用驻波比仪测量阵列天线的输入端驻波比。
7. 记录测试结果：将测量得到的阵列天线有源驻波比和输出功率记录下来。
四、测试注意事项
1. 测试环境：应选择无干扰的环境进行测试，以保证测试结果的准确性。
2. 测试频率：应根据实际需求选择测试频率，以覆盖阵列天线的工作频段。
3. 测试功率：应根据阵列天线的工作条件选择适当的测试功率。
4. 测试时间：应根据测试需求确定测试时间，以保证测试结果的稳定性。
5. 数据处理：在测试完成后，应对测试数据进行处理和分析，以评估阵列天线的匹配性能。
五、测试结果分析
通过上述测试方法，我们可以得到阵列天线的有源驻波比和输出功率。
根据这些数据，我们可以评估阵列天线的匹配性能。
一般来说，有源驻波比越小，表示阵列天线的匹配性能越好。
而输出功率越大，表示阵列天线的传输和接收能力越强。
六、应用场景
阵列天线的有源驻波比测试方法可以应用于各种领域，例如通信、雷达、无线电等。
通过测试阵列天线的有源驻波比，可以评估天线
系统的性能，并为系统优化和设计提供参考。
七、总结
阵列天线的有源驻波比是评估其匹配性能的重要指标。
本文介绍了一种测试阵列天线有源驻波比的方法，包括测试原理、步骤和注意事项。
通过该方法，我们可以得到阵列天线的有源驻波比和输出功率，并评估其匹配性能。
这对于阵列天线的设计和优化具有重要意义。
希望本文对读者在阵列天线有源驻波比测试方面有所帮助。
