火力发电厂工艺流程

火力发电厂工艺流程

火力发电厂工艺流程
火力发电厂的工艺流程一般包括以下步骤:
1. 燃料供应:火力发电厂通常使用煤炭、天然气或油类等燃料进行发电。

首先需要将燃料供应到发电厂,通常通过输送带、输气管道或石油管道等方式进行输送。

2. 燃料燃烧:燃料在燃烧炉中燃烧,产生高温和高压的燃烧产物,通常包括燃烧室、锅炉和燃烧器等设备。

燃烧产生的热能会被吸收并转化为蒸汽。

3. 蒸汽发生:在锅炉中,燃烧所产生的热能会被传输到水中,使水蒸发成为高温高压的蒸汽。

蒸汽通常通过管道进入蒸汽轮机。

4. 蒸汽轮机发电:蒸汽进入蒸汽轮机,使得轮子上的叶片旋转。

蒸汽轮机连接到发电机,通过旋转的运动产生电能。

5. 冷却系统:蒸汽在蒸汽轮机发电后变为低温低压的水蒸气,需要通过冷却系统冷却后进入锅炉再次循环使用。

一般通过冷却塔或冷却水循环系统实现。

6. 废气处理:燃烧炉产生的废气中含有大量污染物,需要通过废气处理系统进行净化,达到排放标准。

7. 发电厂设备运行与维护:发电厂需要对各种设备进行监控、维修和维护工作,确保设备的稳定运行和安全性。

这只是火力发电厂的基本工艺流程,不同的发电厂可能会有一些细微的差别。

另外,一些现代化的火力发电厂还可采用超临界或超超临界锅炉技术,以提高燃烧效率和减少燃料消耗。

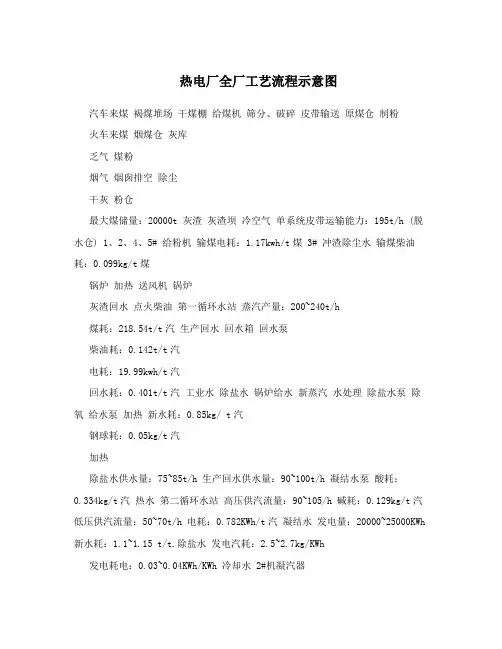

热电厂全厂工艺流程示意图

热电厂全厂工艺流程示意图

热电厂全厂工艺流程示意图
汽车来煤褐煤堆场干煤棚给煤机筛分、破碎皮带输送原煤仓制粉
火车来煤烟煤仓灰库
乏气煤粉
烟气烟囱排空除尘
干灰粉仓
最大煤储量:20000t 灰渣灰渣坝冷空气单系统皮带运输能力:195t/h (脱水仓) 1、2、4、5# 给粉机输煤电耗:1.17kwh/t煤 3# 冲渣除尘水输煤柴油耗:0.099kg/t煤
锅炉加热送风机锅炉
灰渣回水点火柴油第一循环水站蒸汽产量:200~240t/h
煤耗:218.54t/t汽生产回水回水箱回水泵
柴油耗:0.142t/t汽
电耗:19.99kwh/t汽
回水耗:0.401t/t汽工业水除盐水锅炉给水新蒸汽水处理除盐水泵除氧给水泵加热新水耗:0.85kg/ t汽
钢球耗:0.05kg/t汽
加热
除盐水供水量:75~85t/h 生产回水供水量:90~100t/h 凝结水泵酸耗:
0.334kg/t汽热水第二循环水站高压供汽流量:90~105/h 碱耗:0.129kg/t汽低压供汽流量:50~70t/h 电耗:0.782KWh/t汽凝结水发电量:20000~25000KWh 新水耗:1.1~1.15 t/t.除盐水发电汽耗:2.5~2.7kg/KWh
发电耗电:0.03~0.04KWh/KWh 冷却水 2#机凝汽器
抽汽 2#汽轮机减温低压供汽
背压汽 1#汽轮机减温
低压减温减压
背压汽 3#汽轮机减温注:高压供汽 4#、5#锅炉及3#高背压机组为二期扩建高压减温减压。

火电厂工艺流程范文

火电厂工艺流程范文

火电厂工艺流程范文
一、火电厂的工艺流程
火电厂的工艺流程可以分成三个主要的环节:水的处理、燃烧和动力生产。

1、水处理:首先,火电厂要求给定的水质标准,通过去除有害物质和其他污染物,经过调节、分离、净化和稳定水,使其达到技术要求。

2、燃烧:利用燃料的燃烧,将其转化为热能,并且在发生反应过程中进行脱硫、脱硝、除尘等污染物控制工艺,以达到环境保护的要求。

3、动力生产:在发电机轴上安装汽轮机,利用水的热能转化为机械能,进而经过变压变流器调节频率、相位、强度等,使电能最终输出,进行变电站,统一成系统电能供用户使用。

二、火电厂工艺流程控制
火电厂的工艺流程是由机械、电气、计算机等一系列自动化控制系统设计完成的,其主要控制系统构成如下:
1、自动化控制系统:包括汽轮机智能控制系统、炉控系统、蒸汽管道控制系统、系统构造控制系统等。

2、热力系统:包括发热系统、冷却系统、给水系统、排水系统等,用于根据台区要求调节机械能的输出。

3、电气部分:包括发电机、限流器、传动系统、分布式控制系统、电力度系统等,用于根据发电机的性能。

钢铁自备电厂工艺流程

钢铁自备电厂工艺流程

钢铁自备电厂工艺流程
钢铁自备电厂是指钢铁企业自行建设和运营的发电设施,用于
满足钢铁生产过程中对电力的需求。

下面是钢铁自备电厂的工艺流
程的一般描述:
1. 燃料供应,钢铁自备电厂通常使用煤炭、天然气、重油等作
为燃料。

这些燃料会通过供应系统输送到燃烧设备。

2. 燃烧系统,燃料在燃烧设备中被燃烧,产生高温高压的燃烧
气体。

常见的燃烧设备包括锅炉或燃气轮机。

3. 蒸汽发生器,燃烧气体通过燃烧设备后,会传热给水,使水
蒸发生成高温高压的蒸汽。

蒸汽发生器是用来产生蒸汽的关键设备。

4. 蒸汽涡轮机,高温高压的蒸汽进入蒸汽涡轮机,使涡轮旋转,从而驱动发电机产生电能。

5. 发电机,蒸汽涡轮机带动发电机旋转,通过电磁感应原理将
机械能转化为电能。

发电机是将机械能转化为电能的核心设备。

6. 辅助设备,自备电厂还包括一系列的辅助设备,如冷却水系统、烟气处理系统、控制系统等。

冷却水系统用于冷却蒸汽涡轮机
和发电机,保持其正常运行温度。

烟气处理系统用于净化燃烧产生
的烟气,减少对环境的污染。

7. 输电系统,发电后的电能通过变压器升压,然后通过输电线
路传输到钢铁生产设施,供给钢铁生产过程中的各种电力设备使用。

以上是钢铁自备电厂的一般工艺流程。

需要注意的是,具体的
工艺流程可能会因钢铁企业的规模、技术水平和能源资源的不同而
有所差异。

此外,钢铁自备电厂在设计和运营过程中还需要考虑能
源利用效率、环境保护等方面的要求,以实现可持续发展。

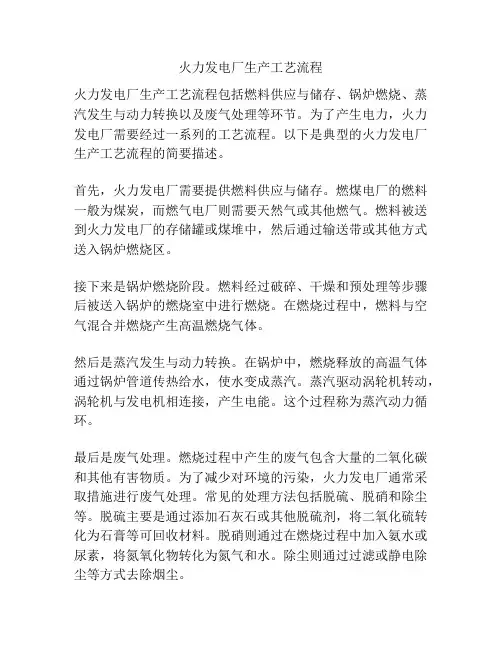

火力发电厂生产工艺流程

火力发电厂生产工艺流程

火力发电厂生产工艺流程
火力发电厂生产工艺流程包括燃料供应与储存、锅炉燃烧、蒸汽发生与动力转换以及废气处理等环节。

为了产生电力,火力发电厂需要经过一系列的工艺流程。

以下是典型的火力发电厂生产工艺流程的简要描述。

首先,火力发电厂需要提供燃料供应与储存。

燃煤电厂的燃料一般为煤炭,而燃气电厂则需要天然气或其他燃气。

燃料被送到火力发电厂的存储罐或煤堆中,然后通过输送带或其他方式送入锅炉燃烧区。

接下来是锅炉燃烧阶段。

燃料经过破碎、干燥和预处理等步骤后被送入锅炉的燃烧室中进行燃烧。

在燃烧过程中,燃料与空气混合并燃烧产生高温燃烧气体。

然后是蒸汽发生与动力转换。

在锅炉中,燃烧释放的高温气体通过锅炉管道传热给水,使水变成蒸汽。

蒸汽驱动涡轮机转动,涡轮机与发电机相连接,产生电能。

这个过程称为蒸汽动力循环。

最后是废气处理。

燃烧过程中产生的废气包含大量的二氧化碳和其他有害物质。

为了减少对环境的污染,火力发电厂通常采取措施进行废气处理。

常见的处理方法包括脱硫、脱硝和除尘等。

脱硫主要是通过添加石灰石或其他脱硫剂,将二氧化硫转化为石膏等可回收材料。

脱硝则通过在燃烧过程中加入氨水或尿素,将氮氧化物转化为氮气和水。

除尘则通过过滤或静电除尘等方式去除烟尘。

总结起来,火力发电厂的生产工艺流程主要包括燃料供应与储存、锅炉燃烧、蒸汽发生与动力转换以及废气处理等环节。

通过这些工艺流程,火力发电厂能够高效地将燃料转化为电能,并且尽量减少对环境的污染。

电厂工艺流程

电厂工艺流程

电厂工艺流程电厂工艺流程是指从燃料经过一系列工艺处理到生成电力的过程。

一般而言,电厂工艺流程包括燃料供应、燃烧、蒸汽产生、蒸汽轮机发电等环节。

下面将详细介绍一下电厂工艺流程。

首先是燃料供应环节。

电厂使用的燃料一般有煤炭、天然气、核能等,它们需要提前储存并供应给电厂。

在煤炭供应环节,煤炭需要通过铁路、船运等方式运输到电厂,并通过输煤机械将煤炭送入燃煤槽。

接下来是燃烧环节。

燃煤槽中的煤炭被燃烧,产生高温的燃烧气体。

燃烧气体通过烟道进入锅炉内,与锅炉中的水进行热交换,使水加热并蒸发成蒸汽。

锅炉内一般配有燃烧器、风扇等设备,用于调节燃烧过程中的氧气和燃料的混合比例,以便获得最佳的燃烧效果。

然后是蒸汽产生环节。

在锅炉中产生的蒸汽通过蒸汽管道输送到汽轮机。

蒸汽管道需要经过加热器、减温器等设备进行处理,以调节蒸汽温度和压力。

蒸汽管道上还设有安全阀等装置,用于保证蒸汽系统的安全运行。

最后是蒸汽轮机发电环节。

蒸汽通过汽轮机进入汽轮机内部。

汽轮机是利用蒸汽对叶轮进行推动而产生转动力和从而驱动发电机发电的设备。

汽轮机内部的叶轮旋转,带动发电机内的转子产生旋转磁场,通过感应产生电流,从而产生电力。

发电机产生的电力通过变压器升压后送入输电网。

在整个电厂工艺流程中,还有一些辅助设备起到重要的作用。

比如除尘器、脱硫装置等用于处理燃烧过程中产生的废气和废水,以减少对环境的污染;还有水处理设备,用于处理生产过程中的废水并循环利用等。

总之,电厂工艺流程是一个复杂而密集的过程,其中的环节相互配合,确保燃料能够高效利用并转化为电力。

随着科技的不断发展,电厂工艺流程不断完善,以提高发电效率、减少污染物排放等。

自建电厂工艺流程

自建电厂工艺流程

自建电厂工艺流程自建电厂工艺流程自建电厂是指由个人或组织自行筹建和运营的发电厂,通常用于为特定地区或特定企业提供稳定可靠的电力供应。

在建立一座自建电厂之前,需要进行详细的工艺流程设计,以确保发电工艺的高效运转和电力产量的稳定。

下面是一份简要的自建电厂工艺流程。

第一步:能源选择在建立自建电厂之前,需要选择适合的能源来源。

常见的能源选择包括煤炭、天然气、核能、太阳能和风能等。

选择合适的能源,不仅要考虑能源的可持续性和环保性,还需要考虑能源的可获得性和成本。

第二步:燃料准备在准备燃料时,需要进行燃料的质量检测和处理。

对于煤炭、天然气和核能等能源,需要进行燃料的分级和筛选,以确保燃料符合发电要求。

对于太阳能和风能等可再生能源,需要建立相应的能源收集设施,以便将能源转化为电能。

第三步:燃烧发电燃烧发电是常见的发电方式之一,通常用于煤炭和天然气等火力发电。

在燃烧发电过程中,首先将燃料输送到锅炉或燃烧炉中进行燃烧,产生高温高压的蒸汽。

然后,将蒸汽送入蒸汽涡轮机中,通过蒸汽驱动涡轮旋转,进而带动发电机发电。

第四步:核能发电核能发电属于热能发电的一种,主要利用核裂变或核聚变过程中产生的巨大能量来发电。

核能发电厂将核燃料置于反应堆中进行裂变或聚变,产生高温高压的蒸汽。

蒸汽经过涡轮机驱动发电机发电。

第五步:太阳能发电太阳能发电利用太阳能将光能转化为电能。

在太阳能发电过程中,太阳能光伏板将阳光转化为直流电。

直流电经过逆变器转化为交流电后,可以直接供给电力使用,或储存在电池中用于后续使用。

第六步:风能发电风能发电利用风能将风能转化为电能。

在风能发电过程中,风力会转动风力发电机中的叶片,通过发电机将机械能转化为电能。

然后,电能经过变压器升压后可以供电使用。

第七步:电网连接在自建电厂建设完成后,需要将发电产生的电能输送到电网中。

为此,需要与相关电力部门联系,并建立合适的电网连接。

通过与电网连接,自建电厂可以将多余的电能卖给电力公司,从而获得收入;同时,也可以从电网中购买电能以保持电力供应的稳定。

电厂化学车间工艺流程

电厂化学车间工艺流程

电厂化学车间工艺流程一、化学车间的整体任务。

1.1 电厂化学车间啊,那可是电厂里相当重要的一个地方。

它就像是电厂的健康卫士,主要任务就是保证电厂里各种设备的正常运行。

怎么保证呢?就是通过对水啊、油啊这些介质进行处理。

水和油在电厂里就如同人的血液一样,要是它们有问题,那电厂这整个“身体”可就没法好好工作了。

1.2 化学车间要处理的水可不是普通的水。

电厂里的水得满足很高的要求,比如说要纯净,不能有太多杂质。

因为杂质要是多了,就会在设备里搞破坏,就像一颗老鼠屎坏了一锅粥一样。

二、水处理工艺流程。

2.1 首先是原水的预处理。

原水进来的时候啊,就像一群没经过训练的小兵,乱七八糟的。

这时候就要对它进行混凝、沉淀和过滤。

混凝就像是给这些小兵喊口号,让水里的小颗粒聚在一起,变成大颗粒。

沉淀呢,就好比是让这些聚在一起的大颗粒休息一下,它们就沉到水底去了。

过滤就是最后一道关卡,把那些还在水里晃悠的小杂质都给拦住,就像守门员把球拦住一样。

2.2 接下来是除盐处理。

经过预处理的水虽然干净了一些,但还是不够纯净。

除盐就像是给这个水做一次深度清洁。

通过离子交换树脂,把水里的阳离子和阴离子都给去掉。

这离子交换树脂就像一个个小魔法师,把水里的盐离子都变没了。

经过除盐处理后的水那可真是清澈见底,纯净得很呢。

2.3 然后是水质的调整。

这一步也很关键,就像给处理好的水穿上合适的“衣服”。

根据电厂不同设备的需求,要调整水的酸碱度、硬度等参数。

比如说有的设备喜欢酸性环境,有的设备喜欢碱性环境,就得把水调整到合适的状态,不然设备就会不舒服,就像人穿错了衣服一样别扭。

三、油处理工艺流程。

3.1 油在电厂里也很重要,像汽轮机这些设备都离不开油的润滑和冷却。

化学车间收到的油有时候会有杂质,就像油里混进了沙子一样。

首先要对油进行过滤,把那些大的杂质先给除掉,这过滤就像筛沙子一样,把粗的东西都筛出去。

3.2 除了过滤,有时候油里还会有水分。

这水分就像油里的“小坏蛋”,得想办法把它弄出去。

热电厂生产工艺流程

热电厂生产工艺流程

热电厂生产工艺流程
热电厂生产工艺流程是指热电厂从原料准备、燃烧、发电、余热回收等环节,按照一定的流程进行生产和运营的过程。

下面是一个简单的热电厂生产工艺流程。

首先,原料准备阶段。

热电厂的主要原料是煤炭或天然气。

在原料准备阶段,需要对原料进行处理,包括煤炭的破碎、筛分和除尘等工艺。

其次,燃烧阶段。

准备好的煤炭或天然气被输送到锅炉中进行燃烧。

煤炭或天然气燃烧产生的高温烟气通过锅炉管道进入汽轮机。

接着,发电阶段。

燃烧产生的高温烟气使汽轮机内的转子旋转,进而带动发电机产生电能。

电能通过变压器升压后送入变电站,再经过输电线路送入电网供应给用户。

然后,余热回收阶段。

热电厂燃烧产生的高温烟气,经过汽轮机后会有余热。

这些余热可以通过余热锅炉进行二次利用,例如供暖、工业蒸汽或其他用途。

最后,烟气处理阶段。

热电厂燃烧产生的烟气中含有污染物,如二氧化硫、氮氧化物和颗粒物等。

为了减少对环境的影响,烟气需要进行处理,如脱硫、脱氮和除尘等工艺。

总结起来,热电厂生产工艺流程包括原料准备、燃烧、发电、余热回收和烟气处理等几个关键环节。

在这些环节中,需要注
意原料的质量和使用效率、燃烧过程的稳定性和效率、发电机组的运行稳定性、余热的利用效率以及烟气处理的效果等问题,以提高热电厂的生产能力和节能环保水平。

发电厂工艺流程

发电厂工艺流程

发电厂工艺流程
《发电厂工艺流程》
发电厂是一种能将化学能、热能或其他形式的能量转化为电能的设施。

在现代社会中,发电是满足人们生活和工业发展需求的重要手段之一。

而发电厂的工艺流程是实现这一目标的关键。

一般来说,发电厂的工艺流程包括以下几个主要步骤:
1. 燃料输送:不同类型的燃料(如煤、天然气、核燃料等)需要通过输送系统送入发电厂。

这些燃料将在后续的步骤中被燃烧或转化为热能。

2. 燃烧或转化:燃料在燃烧炉或反应堆中被燃烧或转化为热能。

燃烧的产物通常是燃气、烟气和灰渣,需要进行处理和处理。

3. 蒸汽发电:燃烧或转化产生的热能用于产生高温高压的蒸汽。

蒸汽可驱动汽轮机旋转,从而产生机械能。

4. 电能转换:机械能通过发电机被转化为电能。

发电机是发电厂中最重要的设备之一,也是将热能转化为电能的关键装置。

5. 冷却系统:发电过程中产生的废热需要通过冷却系统散发出去,以保持设备和环境的安全。

6. 排放治理:燃烧产生的废气和灰渣需要通过排放治理系统处理,以符合环保标准。

以上便是典型发电厂的工艺流程。

不同类型的发电厂可能会有所不同,比如核电厂的燃料转化步骤与其他燃烧类发电厂有所不同。

然而,无论是何种类型的发电厂,其基本的工艺流程都是相似的,都是为了将能源转化为电能。

(工艺流程)电厂工艺流程图

(工艺流程)电厂工艺流程图

外部的煤用火车或汽车运进厂后,由螺旋卸车机(或汽车卸车机)卸入缝式煤槽,经运煤皮带送到贮煤仓,经碎煤机破碎后,再由运煤皮带机送到煤仓间,经磨煤机粉末处理后被送到锅炉燃烧,加热锅炉的水,使其变为高温高压蒸汽,之后,高温高压蒸汽被送往汽轮机膨胀做功,推动转子高速旋转,从而带动发电机发电。

从汽轮机出来的热蒸汽通过冷凝器冷却成凝结水,经处理后循环使用。

锅炉烟气经脱硝、除尘、脱硫后经烟囱排到空气中。

以下根据单元划分对各系统的工艺流程和设备布局进行详细叙述。

各种职业病危害因素标注:1 煤尘、2 矽尘、3 石灰石尘、4 石膏尘、5其它粉尘、6噪声、7 高温、8 辐射热、9 全身振动10 一氧化碳、二氧化碳、二氧化硫、一氧化氮、二氧化氮、11 工频电场、12 六氟化硫、13 盐酸、14 氨、15 肼。

16 硫化氢、17 氢氧化钠、18 硫酸、19 二氧化氯、20 甲酚。

2.7.1 输煤系统:自备热电厂改造工程建设时,电厂燃煤厂外运输采用火车来煤与公路汽车运输相结合的方式。

拟从原有该项目铁路专用线上接出电厂运煤铁路专用线,所需燃料可方便地运送入厂。

在厂址西侧与该项目的运煤通道相连,为燃料运输车辆的出、入口。

本电厂燃用煤种为原煤。

锅炉对燃料粒度要求:粒度范围w 30mm。

输煤系统中设有三处交叉。

火车煤沟下部皮带机头部、筒仓下部皮带机头部、进煤仓间皮带机头部通过交叉均可实现带式输送机甲、乙路的切换运行。

2.7.1.1 火车来煤:火车来煤由该项目内部铁路将煤运至煤场,煤受卸设施为双线缝隙式煤槽。

煤沟设计长150m ,配三台螺旋卸车机将煤卸入缝式煤沟,煤沟上口宽13m ,有效容量约4000t ,可存放3 列车的来煤量。

火车煤沟下部皮带机头部、筒仓下部皮带机头部、进煤仓间皮带机头部通过交叉均为带式输送机甲、乙路的切换运行。

2.7.1.2 汽车来煤汽车来煤为与大同路相连的该项目运煤通道将煤运至煤场。

汽车来煤采用自卸或机械卸车的方式将煤卸入地下缝式煤槽,煤槽上口宽8m ,长约94m ,有效容量约2500t 。

火力发电厂的工艺流程

火力发电厂的工艺流程

火力发电厂的工艺流程
《火力发电厂的工艺流程》
火力发电厂是利用化石燃料(如煤炭、石油和天然气)燃烧产生的热能转化为电能的厂房。

下面将介绍一下火力发电厂的工艺流程。

1. 燃料的输送和存储:首先,燃料需要被输送到火力发电厂,通常这些燃料会被运输到储存设施中,如煤场或石油罐。

2. 燃料的燃烧:燃料被输送到锅炉中,然后在高温高压下燃烧产生的热能会转化为蒸汽。

3. 蒸汽的发电:燃烧产生的蒸汽将被输送至汽轮机,蒸汽的压力会驱动汽轮机旋转,然后汽轮机会驱动发电机产生电能。

4. 冷凝和循环:处理完毕后,蒸汽会被冷凝成水,并循环使用,在锅炉中再次加热成蒸汽,以此实现能源的循环。

5. 烟气处理:在燃烧过程中,会产生大量废气,这些烟气需要通过除尘设备和脱硫脱硝设备来净化,以减少对环境的污染。

6. 废热利用:由于燃料燃烧产生的热量远远超过了发电所需的热能,一些火力发电厂会将余热用于供暖或工业生产中,以实现能源的综合利用。

通过以上的工艺流程描述,我们可以看到火力发电厂是如何将
燃料的热能转化为电能,并且在这个过程中实现了能源的循环利用和环保效果。

电厂工艺流程

电厂工艺流程

燃烧系统
通过连箱与汽包连通,从而构成一个循环回路,水不停地在该循环回路中循环, 连续吸收着燃料燃烧过程中释放出的热量。其中部分水在水冷壁中被加热沸 腾后汽化成饱和蒸汽,这些饱和蒸汽由汽包上部经过汽水分离后流出进入过 热器中。并在过热器中继续吸热,成为过热蒸汽。过热蒸汽有很高的温度和 压力,因此有很高的热能,高热能的过热蒸汽经管道引入汽轮机后,便将热 能转变成动能。高速流动的蒸汽推动汽轮机转子转动,形成整个轴系的机械 能。
定子线圈采用水内冷,转子线圈 采用氢内冷,定子铁心及端部构 件采用氢气表面冷却
电气设备包括:
发电机 变压器 断路器 隔离开关 自动空气开关 电抗器 避雷器 熔断器 电流互感器 电压互感器 母线 电力电缆
其他主要设备
循环水泵 水处理设备 输煤设备
高低压加热器:利用汽轮机抽汽,对给水、凝结水进行加热,其目的是提高整 个热力系统经济性。
除氧器:除去锅炉给水中的各种气体,主要是水中的游离氧。
凝汽器:使汽轮机排汽口形成最佳真空,使工质膨胀到最低压力,尽可能多地 将蒸汽热能转换为机械能,将乏汽凝结成水。
凝结泵:将凝汽器的凝结水通过各级低压加热器补充到除氧器。
油系统设备:一是为汽轮机的调节和保护系统提供工作用油,二是向汽轮机和 发电的各轴承供应大量的润滑油和冷却油。主要设备包括主油箱、主油泵、交 直流油泵、冷油器、油净化装置等。
发电机
汽轮发电机的作用是将汽轮机转 动的机械能,转变成电能,通过 母线输送到电网。
发电机工作的机理是通过励磁机 对发电机转子产生磁场,通过转 子的旋转,对静子线圈产生切割 磁力线作用,从而在静子线圈上 产生电流。
发电机主要由转子、轴承、励磁 机、密封油系统和发电机静子冷 却水系统组成。

电厂生产工艺流程

电厂生产工艺流程

电厂生产工艺流程电厂生产工艺流程电厂是指利用燃煤、火电、水电等能源产生电能的工业设施。

其生产工艺流程主要包括燃料准备、燃烧发电、脱硫除尘、能源转换、电能输送等环节。

首先是燃料准备环节。

电厂燃料主要以煤为主,也有少量石油和天然气。

在燃料准备环节中,需要对煤进行煤粉化。

煤粉化是将煤通过破碎机和磨煤机进行粉碎,然后经过输送机械和给煤机输送到锅炉内燃烧。

接下来是燃烧发电环节。

煤粉经过给煤机进入锅炉内,与空气进行混合燃烧,使锅炉内产生高温高压的蒸汽。

蒸汽通过锅炉内壁上的管子传热,使管子内的水转化为蒸汽。

这些蒸汽进入汽轮机,推动汽轮机旋转,进而带动发电机的转子高速旋转,通过旋转转子和定子磁场间的相互作用,将机械能转化为电能。

在燃烧发电过程中,锅炉内的煤烟经过除尘系统进行脱硫除尘。

脱硫除尘仪器通过吸收或吸附的方式,去除煤烟中的二氧化硫、粉尘等污染物,保证烟气排放的环保要求。

同时,锅炉废气通过余热锅炉进行余热回收,使排放出的烟气温度下降,提高燃烧效率。

能源转换环节是电厂工艺流程中的关键部分。

在汽轮机推动发电机旋转产生的电能之外,电厂还能通过余热发电和循环水发电的方式进行能源转换。

余热发电是利用汽轮机排出的高温高压蒸汽经过凝结器冷凝成水,然后经过泵送到锅炉内加热成蒸汽,再次进入汽轮机推动发电机转动。

循环水发电则是利用河水、湖水等自然水源经过净化处理,循环利用冷却锅炉和凝结器中的热水,同时带走部分热量,保持锅炉和凝结器工作温度。

最后是电能输送环节。

电厂产生的电能通过变电站进行调整和控制,再通过输电线路输送到各个需要的地方。

输电线路可以分为高压输电线路和低压输电线路。

高压输电线路主要传输远距离且大功率的电能,而低压输电线路则在城市和乡村中进行电能的分配。

综上所述,电厂生产工艺流程是一个复杂而精细的过程,包括燃料准备、燃烧发电、脱硫除尘、能源转换和电能输送等环节,通过这一流程,电厂能够稳定、高效地产生电能,为社会经济发展提供可靠的电力支持。

自建电厂工艺流程

自建电厂工艺流程

自建电厂工艺流程
《自建电厂工艺流程》
自建电厂是指企业或个人自行建设和运营的发电厂,通常用于满足自身或周边地区的电力需求。

在自建电厂的建设过程中,工艺流程是至关重要的,它涉及到发电设备的选择、安装调试、运行维护等一系列关键环节。

下面我们将介绍一般自建电厂的工艺流程。

首先,自建电厂的工艺流程始于项目规划和设计阶段。

在此阶段,需要确定发电厂的电力需求和可利用资源,制定发电方案和选址方案,选择适合的发电设备,并进行初步的财务和环境评估。

此外,还需提前进行相关审批手续的办理和相关部门的沟通。

接下来是采购和施工阶段。

在这一阶段,需要进行设备的采购和安装,同时进行现场施工和设备调试等工作。

这一阶段需要注意设备的质量和进度,以确保发电厂的按时建成并投入运行。

然后是试运行和调试阶段。

在此阶段,需要对发电设备进行试运行和调试,测试设备的性能和安全性,并进行逐步的参数优化和环境适应,直至设备达到稳定运行状态。

最后是运行和维护阶段。

一旦设备达到稳定运行状态,就需要进行设备的日常运行和定期维护工作,确保发电厂的长期稳定运行和设备的寿命。

综上所述,自建电厂的工艺流程包括项目规划和设计、采购和施工、试运行和调试、以及运行和维护等一系列环节。

只有严格按照工艺流程进行,才能确保发电厂的顺利建成和长期稳定运行。

蒙能金山热电厂工艺流程(一)

蒙能金山热电厂工艺流程(一)

蒙能金山热电厂工艺流程(一)
蒙能金山热电厂工艺流程
介绍
•蒙能金山热电厂是一座位于内蒙古自治区呼伦贝尔市的大型发电厂,采用燃煤发电方式。

•本文将详细介绍金山热电厂的工艺流程,包括原料处理、燃烧过程、发电及废气处理等环节。

原料处理
•原料:金山热电厂使用的燃料主要为煤炭。

•煤炭储存:煤炭先经过处理清洗后,储存在煤炭场中。

•煤炭供给系统:通过输送带将煤炭从煤炭场输送至锅炉房。

燃烧过程
•锅炉:金山热电厂采用的是循环流化床锅炉,能够高效燃烧煤炭。

•燃料燃烧:煤炭经过锅炉的燃烧,产生高温的燃烧气体。

•锅炉产热:燃烧气体通过换热器将热能转化为蒸汽。

发电
•蒸汽进汽轮机:通过蒸汽驱动轮叶旋转,带动发电机转子旋转。

•发电机:发电机将机械能转化为电能。

•发电输出:发电机输出的电能经过变压器提高电压后,输送至电网。

废气处理
•烟气清洁:燃烧产生的烟气经过除尘器、脱硫器、脱硝器等设备进行净化处理。

•除尘处理:除去烟气中的颗粒物。

•脱硫处理:去除烟气中的二氧化硫。

•脱硝处理:降低烟气中的氮氧化物含量。

•废气排放:经过处理后的废气达到国家排放标准后,排放至大气。

总结
•蒙能金山热电厂工艺流程包括原料处理、燃烧过程、发电及废气处理等环节。

•金山热电厂采用燃煤发电方式,通过燃烧煤炭产生的热能驱动蒸汽轮机发电。

•废气处理环节确保烟气清洁化,符合国家排放标准,保护环境。

电厂工艺流程简介

电厂工艺流程简介

辅助设备简介
环保设备
辅助设备简介
环保设备
辅助设备简介
高电压转换装置
环保设备
集尘极
四点支撑结构 气流分布板 电晕线
辅助设备简介
环保设备
辅助设备简介
脱硫系统
环保设备
• 工作原理
• 从锅炉排出的含尘烟气经烟道进入烟气换热器, 与从吸收塔排出的低温烟气换热降温后进入吸收 塔,经过均流孔板上行,与多层雾化喷淋下来的 洗涤液进行充分混合,传质换热,烟气降温的同 时,二氧化硫被吸收液洗涤吸收。含有细液滴水 气的烟气经过水幕式喷淋洗涤液时,烟气中的细 小液滴被较大液滴吸收分离,再经过上部多层脱 水除雾装置进一步除雾后经管道排出吸收塔外, 进入烟气换热器,与进口高温烟气换热升温后经 引风机进入烟囱高空排放。
辅助设备简介
环保设备
辅助设备简介
环保设备
• 液氨通过蒸发器制备的氨气输送至炉前,通过混合器与稀 释风混合稀释后进入烟道,稀释风通过烟道内的涡流混合 器与烟气进行充分、均匀的混合后进入反应器,在催化剂 的作用下,氨气与烟气中的NOx反应生成氮气和水从而达 到除去氮氧化物的目的。
辅助设备简介
环保设备
辅助设备简介
环保设备
辅助设备简介
干式静电除尘器
1、 汽轮机本体 汽缸 隔板 轴承 转子
2、汽轮机辅助设备 凝汽器 凝结水泵和抽汽器 除氧器 加热器 凝结水精处理装置
3、调速系统
由于外界负荷的变化频繁,汽轮机必须 有一套自动调节装置,以便根据外界负荷 变化来控制调速汽门的开度,及时改变汽 轮机的进汽量,使其功率随时与外界负荷 相适应,保证转速在很小范围内变化,这 套自动调节装置称调速系统。
1、锅炉本体 炉膛 汽包 过热器 省煤器 空气预热器 炉墙和钢架
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电厂生产工艺流程
电厂生产工艺流程是指整个电厂的电力生产过程,主要包括以下几个环节:燃料供应、发电设备、发电运营和最终输送电力。

首先是燃料供应环节。

电厂使用各种能源燃料来发电,如煤炭、天然气、核能等。

根据电厂使用的燃料种类,需要有专门的燃料供应系统,包括储存、输送和处理燃料的设备。

比如煤炭电厂需要储存和破碎煤炭的设备,天然气电厂则需要天然气管道来输送燃料。

其次是发电设备环节。

电厂的核心是发电设备,主要由锅炉或燃气轮机、蒸汽涡轮机和发电机组成。

在燃煤电厂中,燃料燃烧产生高温高压的蒸汽,蒸汽通过蒸汽涡轮机驱动发电机发电;在天然气电厂中,天然气燃烧产生高温高压的燃气,燃气通过燃气轮机驱动发电机发电。

同时,电厂还需要配置辅助设备,如冷却水系统、废气处理系统等。

再次是发电运营环节。

电厂的发电设备需要经过调试和启动,保证设备能够正常运行。

运行过程中,需要监控设备的运行状态和参数,及时处理设备故障和维护,保证设备的稳定运行。

同时,还需要进行能源管理和安全管理,合理安排发电计划,确保电力供应的稳定性和可靠性。

最后是输送电力环节。

电厂发电后,需要将电力输送到用户终端。

这需要通过输电线路将电力从发电厂输送到变电站,然后再通过配电设备将电力输送给用户。

输电线路一般采用高压输电,可以通过降低输电损耗和提高输电效率来减少能源浪费。

综上所述,电厂生产工艺流程包括燃料供应、发电设备、发电运营和输送电力等多个环节。

在整个流程中,需要合理安排燃料供应,保证发电设备的正常运行,有效管理和维护设备,以及确保电力可靠地输送给用户。

电厂工艺流程的高效运行对于保证电力供应的稳定性和可靠性有着重要的意义。

相关文档
最新文档
