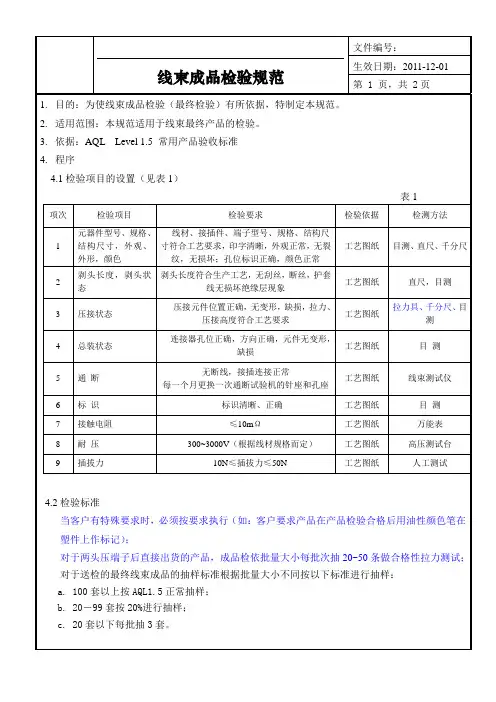

线束成品出厂检验规范

线束成品检验规范

4.3 接收标准
本公司对线束最终成品检验中各缺陷等级接收标准为:
a.CR缺陷， AQL=0。

b.MA缺陷，AQL=0.65
c.MI缺陷，AQL=1.0
4.4不合格品处理
对判定为不合格的产品作以下处理：
4.4.1报废：如不合格品有严重的缺陷，品质部开出产品监视跟进单交技术部等相关部门进行评
审后作报废处理。

4.4.2返工或返修：由品质部开出产品监视跟进单，交相关部门评审后进行返工或返修。

4.4.3让步接收：当产品个别指标低于检验标准，而又不影响产品的基本性能时，由品质部开出
产品监视跟进单，技术部根据检测结果认定可行，则应进行工艺验证，确认无误后方可同意特别采用，品质部复核后报请总经理批准后方可放行出货，但必须作好记录。

5.引用标准：相关线束加工工艺图纸。

6.相关记录
详见批次检验报告表单编号：CZCY/QC/FORM1
编制：审核：批准：。

线束检验规范标准

文件名称：受控状态：生效日期：1目的为了确保线束的质量及元器件与导线连接的可靠性，特制定此规范。

2范围本规范适用于本公司所有产品所用导线的检验。

3 定义目标条件：一种近乎完美的情况。

是一种理想状况，而非总能达到，且对于保证组件在其运行条件下可靠性并非必要条件。

可接受条件：组件不必完美但要在其使用环境下保持完整性和可靠性的条件。

制程警示条件：没有影响产品的外形、装配、功能或可靠性的情况。

缺陷条件：产品在其最终使用情况下不足以确保外形、装配或功能的情况。

4 线束检验要求4.1导线长度检验长度误差如下表线长（单位：mm）误差范围（单位：mm）0<L≤100 +3 - 0100<L≤500 +5 - 0500<L≤3000 +10 - 03000<L≤7500 +20 - 07500<L +2% - 0%4.2 导线检验4.2.1 外观检验：查看导线型号、规格、颜色等是否符合图纸和下线表的要求。

外观目标条件判定导线的导体切断面垂直于导线纵轴线所有股线长度一致；导线没有刮伤、刻痕、断开、压扁或其他损伤。

可接收条件判定导线的导体切断面大致垂直于导线纵轴线；所有股线长度大约一致；存在的毛刺不会在后续加工和装配期间脱落；股线散开，但未超过1倍股线直径或绝缘皮外径；股线未打结；绝缘皮允许留下轻微而规则的压痕，允许热处理引起的轻微变色但不允许烧焦、破裂或开裂。

制程警示条件判定股线有刮伤、刻痕或以切断，但单根导线损伤或断开的股线数未超过表一规定范围缺陷条件判定各股线的长度不一致影响到导线压接区全深度安装；作为表一的列外，股线的部分或不完全切口处于压接区域；作为表一的列外，股线的部分或不完全切口处于焊接连接区或没有接触全部需要缠绕的股线；损伤的股线数超过了表一的规定范围。

表一：股线允许损伤范围股线根数允许的最多刮伤、刻痕或切断的股线根数＜7 07-15 116-25 326-40 440-60 561-120 6≥121 6%注一：对于工作在6千伏或更高电压下的导线不允许有股线损伤注二：对于有镀层的导线，不暴露金属基材的视觉异常不看做是损伤剥线后绝缘皮不合格现象说明：4.2.2 尺寸检验：下线长度按下线表要求、剥线长度要求见下表。

线束检验规范

文件名称：受控状态：生效日期：1目的为了确保线束的质量及元器件与导线连接的可靠性，特制定此规范。

2范围本规范适用于本公司所有产品所用导线的检验。

3 定义目标条件：一种近乎完美的情况。

是一种理想状况，而非总能达到，且对于保证组件在其运行条件下可靠性并非必要条件。

可接受条件：组件不必完美但要在其使用环境下保持完整性和可靠性的条件。

制程警示条件：没有影响产品的外形、装配、功能或可靠性的情况。

缺陷条件：产品在其最终使用情况下不足以确保外形、装配或功能的情况。

4 线束检验要求4.1导线长度检验长度误差如下表线长（单位：mm）误差范围（单位：mm）0<L≤100 +3 - 0100<L≤500 +5 - 0500<L≤3000 +10 - 03000<L≤7500 +20 - 07500<L +2% - 0%4.2 导线检验4.2.1 外观检验：查看导线型号、规格、颜色等是否符合图纸和下线表的要求。

外观目标条件判定导线的导体切断面垂直于导线纵轴线所有股线长度一致；导线没有刮伤、刻痕、断开、压扁或其他损伤。

可接收条件判定导线的导体切断面大致垂直于导线纵轴线；所有股线长度大约一致；存在的毛刺不会在后续加工和装配期间脱落；股线散开，但未超过1倍股线直径或绝缘皮外径；股线未打结；绝缘皮允许留下轻微而规则的压痕，允许热处理引起的轻微变色但不允许烧焦、破裂或开裂。

制程警示条件判定股线有刮伤、刻痕或以切断，但单根导线损伤或断开的股线数未超过表一规定范围缺陷条件判定各股线的长度不一致影响到导线压接区全深度安装；作为表一的列外，股线的部分或不完全切口处于压接区域；作为表一的列外，股线的部分或不完全切口处于焊接连接区或没有接触全部需要缠绕的股线；损伤的股线数超过了表一的规定范围。

表一：股线允许损伤范围股线根数允许的最多刮伤、刻痕或切断的股线根数＜7 07-15 116-25 326-40 440-60 561-120 6≥121 6%注一：对于工作在6千伏或更高电压下的导线不允许有股线损伤注二：对于有镀层的导线，不暴露金属基材的视觉异常不看做是损伤剥线后绝缘皮不合格现象说明：4.2.2 尺寸检验：下线长度按下线表要求、剥线长度要求见下表。

高压线束检验规范

高压线束检验规范1.原材料入场检测1）检查来料包装是否完好，包装是否有破损。

若发现破损立即与卖家或物流公司反馈情况。

2）检验导线或管材表面印字是否清晰，确认型号是否与采购明细中要求一致。

3）检查同一包装导线或管材颜色是否一致4）检查导线或管材表面是否有挤压变形现象5）检查导线或管材表面是否有凸起的现象6）检查导线或管材表面是否有污渍，且不可清除的现象7）检查导线或管材表面是否有线芯露出的现象8）检查导线或管材表面是否有刮伤、划伤等现象9）检查连接器外包装是否完好，连接器是否有破损。

10）检查连接器型号标签，是否与实物一致，且与物料清单中内容一致。

11）检查连接器总成各部分零件是否匹配。

如密封圈，防水塞，插针，橡胶护套等。

2.生产过程检测1）确认与每种规格导线所配套使用的端子、波纹管、热缩管等物料型号相匹配，与物料工艺要求中一致。

2）制作时确认导线切口是否齐平，确认剥外皮时屏蔽丝是否有断丝或破损现象，确认剥线芯外皮时，是否有线芯破损或断丝现象。

3）确认导线剥皮距离是否与端子铆压栅长度一致。

4）端子压接时检验端子压接模具是否符合压接要求。

5)检查端子压接后的压接高度、端子有无形变等情况。

6）端子压接前确认线芯内填充物是否去除。

7）每次更换模具后，或同一端子模具连续使用较长一段时间之后，对端子进行拉拔力测试。

拉拔力测试标准如下。

8）检查线材外皮是否压接过度9）检查线材外皮是否压接不足10）检查压接后是否有铜丝外漏11）检查压接后的端子脚是否有变形或折断的现象12）检查压接后的端子头部与压接部位是否平齐13）连接器装配组件的顺序是否出错14）连接器密封性能的外观检验15）确认屏蔽层的处理方式，是否按照不同型号连接器的特殊要求进行进行屏蔽处理。

16）检验带有金属外壳锁紧螺母的连接器，确认其力矩是否满足5-8Nm。

3.出厂检验1）连接器检验。

确认成品中所使用的连接器型号、连接器及端子的安装方向是否与图纸中标注的方向一致。

线束检验规范

标识齐全：包括安全件标识、分供方检验专用标记、电线束的编号及其执行标准号、认证标志
干线和保护套管长度应不小于100 mm
AQL =1.0
卷尺
支线长度应不小于50 mm 接点之间距离、接点与分支点之间距离应不小于20 mm
每批次压接前做1件试样进行检验
拉力机
电线与端子连接处的绝缘套管长为20 mm±5 mm 端子与电线连接应牢固，在规定的拉力下不应损伤和脱开
⑶ 不合格品按照退到制造部再选别后再检查.
图
8. 异常发生时措施要领
⑴ 不合格按不合格产品处理流程进行处理.
10. 记录管理
⑴ 进料检验记录表 : 纸档管理, 电子档管理
重缺点重缺点
轻缺点
重缺点
重缺点重缺点
连接力导通
每批次压接前做1件试样进行检验
全检
拉力机万用表
线束接点表面绝缘应良好，导体不应压断电线束中线路导通率为100%，无短路、错路现象
包
装检
包装 , Label，铭牌
AQL=1.0
目视(外外包装箱应无受潮、挤压破损变形等缺陷(小包装中的真空层压包装不得有破损)；品名、型号、规格、数观) 量等标识清晰无误；有无产品出厂检验报告
纱线保护层表面的疏松程度应均匀一致
塑料套管、波纹管均应用胶粘带固
电线与端子在连接处的绝缘套管应紧套在连接部位上，无脱开、移位现象
电线束中电线及零部件应正确装配，不应有错位现象，端子在护套中应到位，不应脱出
插接件应符合Q/FT A095的规定或者本公司允许的指定规格的产品

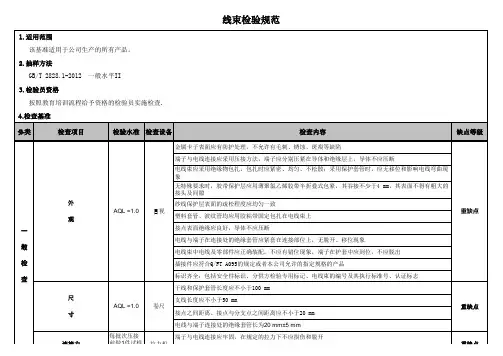

线束检验规范
1.适用范围该基准适用于公司生产的所有产品。
2.抽样方法 GB/T 2828.1-2012 一般水平II

线束检验规范

文件名称：受控状态：生效日期：1 目的为了确保线束的质量及元器件与导线连接的可靠性，特制定此规范。

2 范围本规范适用于本公司所有产品所用导线的检验。

3 定义目标条件：一种近乎完美的情况。

是一种理想状况，而非总能达到，且对于保证组件在其运行条件下可靠性并非必要条件。

可接受条件：组件不必完美但要在其使用环境下保持完整性和可靠性的条件。

制程警示条件：没有影响产品的外形、装配、功能或可靠性的情况。

缺陷条件：产品在其最终使用情况下不足以确保外形、装配或功能的情况。

4 线束检验要求4.1导线长度检验长度误差如下表4.2 导线检验4.2.1 外观检验：查看导线型号、规格、颜色等是否符合图纸和下线表的要求。

表一：股线允许损伤范围注一：对于工作在6千伏或更高电压下的导线不允许有股线损伤注二：对于有镀层的导线，不暴露金属基材的视觉异常不看做是损伤剥线后绝缘皮不合格现象说明：4.2.2 尺寸检验：下线长度按下线表要求、剥线长度要求见下表。

4.3 导线的压接4.3.1 导线、压接端子、压接工具的组合与图纸及工艺文件相一致。

4.3.2 导线需要焊接时，导线芯线必须预上锡。

4.3.3 冲压成形接头开口连接筒外观检验:端子各区域图示4.3.3.1 绝缘皮支撑压接部分外观：4.3.3.2 绝缘皮检查窗部分外观：4.3.3.3 导体压接部分外观：4.3.3.4 钟形压口部分外观：4.3.3.5 导体刷部分外观：4.3.4冲压成形接头闭口连接筒外观检验: 端子各区域图示4.3.4.1 绝缘皮支撑压接外观：4.3.4.2 导体压接和钟形压口外观：4.3.5 机制接头外观检验：端子各区域图示：4.3.5.1 绝缘间隙外观：4.3.5.2 导体定位：4.3.5.3 压接外观：4.3.6 裸压接端子的压接连接外观：当线束的线径为0.5mm2-16mm2时，芯线伸出端子紧固孔端面的长度为1.0~2.0mm；当线束的线径大于或等于16mm2时，芯线伸出端子紧固孔端面的长度：2.0~3.0mm。

线束检验标准

线束通用检验规范
版本：A0
编制/日期：______________
审核/日期：______________
批准/日期：______________
1. 目的：
使生产制作人员和检验人员有统一的标准可依
2. 范围：
本规范规定了冲制裸压端子压接作业方法、检验标准及判定标准 3•规范性引用文件：
IPC-A-620 线缆及线束组件的一般要求
UL486A 电线与端子压接拉力测试标准
4.术语与定义：
4.1端子拉脱力：端子和导体压接后，将导体从端子中拉脱时的所需最小分离力。

4.2压接高度：端子和导体压接后，在导体压接区所形成的闭合压接截面的最大高度
5.制作与检验要求
5.2 导体损伤：
状态图示描述
序号名称
1
绝缘皮检查窗 2 喇叭口
3 刷尾检杳窗
4 锁紧翼/锁紧舌/锁紧弹片
5 绝缘皮压接区
6 导体压接区
7 端子结合区/装配功能区
8 料带残耳/料带头
9
接线柱挡耳/止位挡片示意图。

电线束成品检验规范

电线束成品检验规范
检验项目
检验方式
检验工具
检验方法
电器性能
1.回路是否误配
测试
自制测试设备
1、外观：全检；
2、其余项目采用抽样方法；抽样采用GB/T2828.1-2012执行；
3、单位产品：套；
4、批质量：以不合格品百分数表示；
5、抽样方案：一般检验水平Ⅱ，正常检验一次抽样方案，接收质量限AQL=2.5；
6、批量、样本量、合格判定数详见作业规范“JY-06《抽样表》”。
2.是否短路
3.是否接触不良
规格
1.各个线长是否符合图纸要求
量测
直尺和游标卡尺
2.导线规格是否按图纸要求
3.端子是否符合图纸要求
4.塑料件是否符合图纸要求
5.套管长度、规格是否符合图纸要求
外观
1.是否有缺线。
目测
2.是否有脱落的地方
目测
测试
拉力机
包装
1.标签是否明确
目视
2.数量是否准确
目视测量
3.蘸锡是否不良
目测
4.端子和导线是否有氧化
目测
5.产品是否有污染物
目测
6.套管是否有破损
目测
7.导线铜丝是否损伤
目测
8.导线铜芯是否外露
目测
9.是否有漏穿的套管
目测
10.套管是否有松动
目测
11.端子是否有变形
目测
12.端子是否穿到位
目测
13.端子是否与胶壳混料
目测
机械性能
端子与芯线拉拔力是否符合要求

线束工程检验规范标准

端子与孔座不配端子脚外露
不良原因端压脚过长不良，或端子与孔座不配后果：短路，或外观不良
孔座不良
不良原因来料不良后果：性能与外观不良
250
不良原因端压不良、端子不良或运输过程中损坏后果：无法插入基板
长短线
不良原因端压返工、裁线时线材有长短后果：外观不良
电源。 6．非压端组人员与工程人员不得调试、启动机器。
机器的故障与排除
序号部件名称故障现象
产生原因
排除方法
排除人员
1．润滑情况不良。
1．检查润滑清理油路。操作工
1
曲轴轴承发热 2．轴和轴瓦咬住，曲轴与轴 2．修刮轴瓦调整间隙。机修工
瓦间隙太小。
1．导轨润滑不良或内有屑 1．清查屑末加足润滑操作工
2．调整挡销位置。
作用。
4
离合器离合器产 1．制动器太松。
1．调整制动器紧松。操作工
生剧烈冲 2．离合器零件磨损
2．卸开飞轮，检查六角机修工
击或有明
凸轮与滚柱的磨损
显噪声。
情况。
操作过程机体背部四只紧固螺栓松开。拧紧紧固螺栓。
操作工
5
机体
中机体松动。
6
电气
操作过程电机故障或电路不通。式中电机停止运转。
乐清市乐沪无线电厂
连接线束工程规范标准行业标准
编号：ＹＨ２００８ＪＢ
编制：
核准：
一、冲压原理
内容及质量要求
(受训人员 :工程技术人员 .机修工 )
二、端子压着原理
(受训人员 :工程技术人员 .机修工 )

线束工程检验规范标准

芯线修剪过短、过长不符合图纸要求或需修剪的芯线颜色错误
UL2547#28
UL2547#28
芯线剥头过短、过长不符合图纸要求
UL2547#28
UL2547#28
四、机器调试、故障排除与安全
(受训人员 :工程技术人员 .机修工 )
五、刀片设计原理
(受训人员 :工程技术人员 .机修工 )
六、裁线质量要求
(受训人员 :工程技术人员、机修工、品检、拉长、裁线工 )
七、端子压着成型质量要求
(受训人员 :工程技术人员、机修工、品检、拉长、端压工 )
八、装配质量要求
(受训人员 :品检 .拉长 .工程技术员、装配工 )
UL1007#28
UL1007#28 UL1007#28 UL1007#28 UL1007#28
切头不齐
UL1007#28
UL1007#28
铜丝杂乱
UL1007#28
铜丝切断
UL1007#28
UL1007#28 UL1007#28
线材夹伤或刮伤
UL1007#28
UL1007#28
未剥到皮
UL1007#28
端子插不到位
不良原因插孔操作时端子未插到位后果：无拉力引起端子松脱
误配交插
不良原因插孔操作时线材位置装配错误后果：装机后引起短路烧坏线路板等
孔座或线材等材料用错
不良原因插孔操作时线材装配错误后果：线材标记错误，致使安装错误
孔座装配方向错误
不良原因插孔操作时孔座装配错误后果：致使无法安装，或装机后引起短路烧坏线路板等孔座插反
C
图4
FG
HJ
图5
3.下外刀(图6)与下内刀(图7)主要接触点的设计

线束成品检验规范

4.3 接收标准
本公司对线束最终成品检验中各缺陷等级接收标准为:
a.CR缺陷， AQL=0。

b.MA缺陷，AQL=0.65
c.MI缺陷，AQL=1.0
4.4不合格品处理
对判定为不合格的产品作以下处理：
4.4.1报废：如不合格品有严重的缺陷，品质部开出产品监视跟进单交技术部等相关部门进行评
审后作报废处理。

4.4.2返工或返修：由品质部开出产品监视跟进单，交相关部门评审后进行返工或返修。

4.4.3让步接收：当产品个别指标低于检验标准，而又不影响产品的基本性能时，由品质部开出
产品监视跟进单，技术部根据检测结果认定可行，则应进行工艺验证，确认无误后方可同意特别采用，品质部复核后报请总经理批准后方可放行出货，但必须作好记录。

5.引用标准：相关线束加工工艺图纸。

6.相关记录
详见批次检验报告表单编号：CZCY/QC/FORM1
编制：审核：批准：
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

线束通用检验规范

导通性
1、测试一条线两端，不可有开路（阻值无穷大）
2、测相邻的两条线，不可有短路（阻值为零）
3、测对应一条线两端，不可有接触不良之现象
4、接线方式错不可接受（线序）
5、接触不良或不能运行不可接受
万用表
LCR测试仪
插拔测试检验
公母端对接，是否能完全卡合
实际操作
端子拉力测试
压接的端子拉力符合客户要求
拉力计
绝缘强度
带电与非带电之间施加电压，是否击穿
LCR、万用表
绝缘电阻测试
采用DC500V的兆欧表对线束进行绝缘电阻测试，测试值小于100兆欧不可接受
ቤተ መጻሕፍቲ ባይዱ万用表
线束成品
电器性能
根据性能测试要求进行性能功能测试
线束通用检验规范
检验项目
检验内容
标准
检验工具
外观检验
包装
1、包装干净、整齐，无破损
目测
标识
2、标识清晰完整
线皮
3、线皮不可有破损现象，表面圆滑，无编织纹
4、线束不可裸漏铜丝，破皮等
5、线皮颜色符合客户、图纸要求
6、压接端子无脱落、断裂、破损、变形，氧化等不良
线材尺寸
尺寸符合客户、图纸要求
卡尺、盒尺
功能检验

线束类检验标准

2.线束不可露铜丝，破皮等
3.线皮颜色符合客户要求
4.压接端子无脱落、断裂、破损、变形，氧化等不良
目视
线材尺寸
尺寸符合客户要求霍尔线Fra bibliotek成品电器性能
用电机、手柄、操纵器进行实测，按手控器上、下键，电机是否按照规定方向转动
电机、手控器、操纵器
手柄线束
I电器性能
用电机、操纵器、升降柱进行实测，按手控器上、下键，升降柱是否升、降，且起停平稳。
电机、操纵器
实际操作
端子拉力测试
压接的端子拉力符合客户要求
拉力计
绝缘电阻测试
采纳DC500V的兆欧表对线束进行绝缘电阻测试，测试阻值小于100㏁不可接受
绝缘电阻测试仪
绝缘强度
带电与非带电之间施加AC1500V/min或AC1800V/s，击穿电流≤2mA. 无击穿
、闪烙现象。
耐压测试仪
外观尺寸检验
线皮
1.线皮不可有破损现象，外表圆滑，无编织纹。
线束类检验标准
检验工程
检验内容
标准
检验工具
功能检验
导通性
1.测试一条线两端,不可有开路(阻值无穷大)
2.测相邻的两条线,不可有短路(阻值为零)
3.测对应一条线两端,不可有接触不良之现象
4.接线方法错不可接受〔线序〕;
5.接触不良或不能运行不可接受;
万用表
测试治具
插拔测试检验
公母段对插，是否能完全卡合

线束外观检查标准

一、目的
明确线束最终检验标准，防止不良品流出。

二、适用范围
适用于工厂内所有线束外观检验。

三、检验工具
工具：直尺、放大镜、显微镜等；
四、检查内容
1、检查产品有无破损、端子有无氧化、变形、胶壳有无弄脏、线材有无破皮、是否插到位、端子是否脱落等。

2、确认产品有无胶布不良（电子胶布、醋酸胶布等）、热缩管/套管等不良。

3、如客户有特殊要求，按照客户要求进行检查。

锡渣残留FPC或线材锡渣残留。

（拒收）
目视MAJ
装配包胶不
良
压着包胶不良。

（拒收）
目视MAJ 芯线断
芯线断、导通不良、拉力不
够。

（拒收）
目视MAJ 退片
端子插不到位，退片。

（拒收）
目视MAJ 插反
端子插反。

（拒收）
目视MAJ 误配
插错位置，误配。

（拒收）
目视MAJ 氧化
端子氧化变色/生锈。

（拒收）
目视MAJ
胶布破损、烫伤、划伤等。

线材印字不清，无法辩认。

胶壳因返工或来料已破损。

（拒收）。
