变电站倒闸操作流程

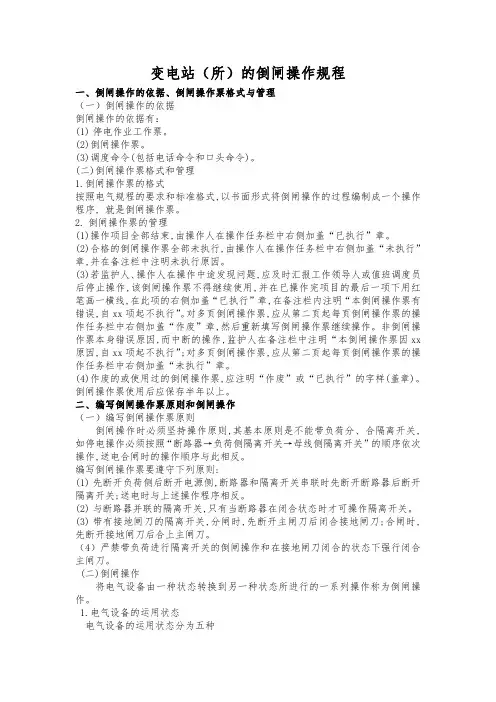

变配电所的倒闸操作
将电气设备由一种状态转换到另一种状态所进行的一系列操作称为倒闸操 作。 1.电气设备的运用状态
电气设备的运用状态分为五种
（1）备运行状态:是指电气设备的隔离开关及断路器都在合闸位置,将电源至受 电端的电路导通;对于手车式断路器,是指手车推入运行位置,断路器在合闸状态。 (2)设备热备用状态:随时可能投入运行的变配电设备,即电路两侧的隔离开关处 于合闸位置,只有断路器处于断开位置;对于手车式断路器,是指手车推入运行位 置,断路器在分闸状态。 (3)设备冷备用状态:是指电路中的断路器和隔离开关都处于断开状态;对于手车 式断路器,是指手车在试验位置,断路器在分闸状态。 (4)设备检修状态:是指当电气间隔的所有断路器、隔离开关均在分开位置,验电 并装设地线,悬挂标示牌,并装设临时遮栏。 (5)电气设备停役、复役和试运行:停役是指设备停止运行,进行(移地)检修、试 验等工作;复役是指进行(移地)检修、试验等工作后,已具备了运行条件,由调度 部门统一配电使用;试运行是指新投入或改造后的设备投入试运行。 2.倒闸操作相关规定 倒闸操作必须由两人进行,一人操作,一人监护,并按规定穿戴好防护用品。 监护人接到操作命令后向操作人下达操作命令。倒闸作业前,应按倒闸操作票记 载的倒闸顺序与模拟图核对相符,如有疑问,不得擅自更改,经向值班调度或值班 长报告,查清情况后再进行操作。倒闸作业时,监护人携带倒闸操作票、相关钥匙 笔等,操作人穿戴好安全用具,并准备好操作中使用的各类工具(如绝缘操作棒、 验电器,准备好手车架等),来到待操作的设备前双方共同核对设备的名称、编号 和运行状态无误后,监护人、操作人站好位置准备操作。 操作过程中监护人和操作人之间应按标准化作业,即做到“唱票”操作:不 (1)监护人眼看手指被操作设备“唱票”(即发出操作预令),并且应声音洪亮、清 晰、准确。 (2)操作人要手指被操作设备“复诵预令”,做到手到、眼到、嘴到。 (3)监护人再次核对无误后,发出“对,执行”的命令。崇学 意标想 (4)之后操作人方可进行操作,并确认设备状态正确后,向监护人汇报“操作完毕”。 每项操作结束后,监护人在倒闸操作票对应操作项栏左侧空格处打“√”。 操作结束汇报:操作全部结束后,将最后一项操作完成时间填入操作结束时间栏 内。在全部操作完毕进行复查无误后,监护人向调度发令人报告倒闸作业结束。 3.验电的方法 验电工作应在停电以后进行。验电和接地工作都应按规定做好必要的安全防护和 措施。在三相设备上进行验电应做到以下几个步骤: 第一步:注意人身安全事项,应按倒闸作业的要求由两人进行,人操作,人监护;并 做好“两穿三戴”,其具体内容是:穿长袖的工作服、穿绝缘靴,戴安全帽防护眼 镜和绝缘手套。 第二步:使用合格的验电器,从以下五个方面内容检查验电器,相同电压等级的验 电器;验电器上贴有使用有效期内的合格证;验电器的绝缘操作杆完好无损、干净, 验电端完好、无氧化、生锈;进行声光自检是正常的;到相同电压等级的有电设备 上试验确认验电器是正常可用的。 第三步:验电的具体方法,验电时应选择合适的位置站好,手应拿在绝缘安全区域 内,人角和有电设备保持足够的安全距离(各电压等级安全距离见下表（一）), 应在没有油漆的地方验电,验电时逐渐靠近,每一相都应验电,验完一相再验另一 相,中间不得拖动验电;在所有来电方向(需要挂接地线)的开关进出口端都应验 电;在有多层架设的设备上验电时应先验下层,再验上层,先验低压,再验高压。

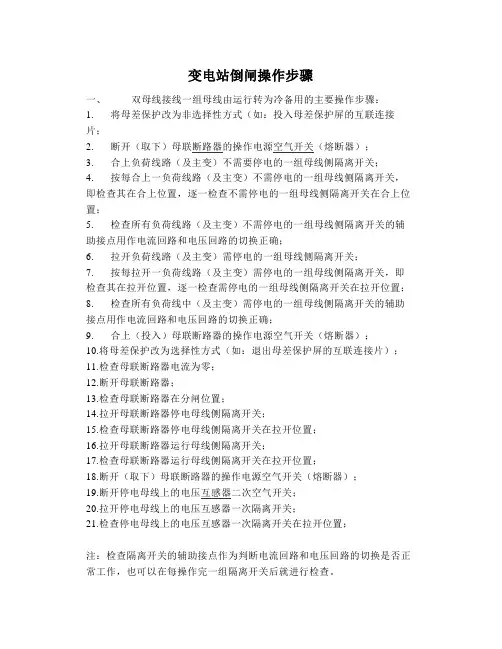

变电站倒闸操作步骤
变电站倒闸操作步骤一、双母线接线一组母线由运行转为冷备用的主要操作步骤：1. 将母差保护改为非选择性方式（如：投入母差保护屏的互联连接片；2. 断开（取下）母联断路器的操作电源空气开关（熔断器）；3. 合上负荷线路（及主变）不需要停电的一组母线侧隔离开关；4. 按每合上一负荷线路（及主变）不需停电的一组母线侧隔离开关，即检查其在合上位置，逐一检查不需停电的一组母线侧隔离开关在合上位置；5. 检查所有负荷线路（及主变）不需停电的一组母线侧隔离开关的辅助接点用作电流回路和电压回路的切换正确；6. 拉开负荷线路（及主变）需停电的一组母线侧隔离开关；7. 按每拉开一负荷线路（及主变）需停电的一组母线侧隔离开关，即检查其在拉开位置，逐一检查需停电的一组母线侧隔离开关在拉开位置；8. 检查所有负荷线中（及主变）需停电的一组母线侧隔离开关的辅助接点用作电流回路和电压回路的切换正确；9. 合上（投入）母联断路器的操作电源空气开关（熔断器）；10.将母差保护改为选择性方式（如：退出母差保护屏的互联连接片）；11.检查母联断路器电流为零；12.断开母联断路器；13.检查母联断路器在分闸位置；14.拉开母联断路器停电母线侧隔离开关；15.检查母联断路器停电母线侧隔离开关在拉开位置；16.拉开母联断路器运行母线侧隔离开关；17.检查母联断路器运行母线侧隔离开关在拉开位置；18.断开（取下）母联断路器的操作电源空气开关（熔断器）；19.断开停电母线上的电压互感器二次空气开关；20.拉开停电母线上的电压互感器一次隔离开关；21.检查停电母线上的电压互感器一次隔离开关在拉开位置；注：检查隔离开关的辅助接点作为判断电流回路和电压回路的切换是否正常工作，也可以在每操作完一组隔离开关后就进行检查。
二、停电母线由冷备用转为原方式运行的主要操作步骤：1. 合上停电母线上的电压互感器一次隔离开关；2. 检查停电母线上的电压互感器一次隔离开关在合上位置；3. 在确认停电电压互感器的二次与运行的电压互感器的二次电压回路完全隔离的情况下，合上停电母线上的电压互感器二次空气开关；4. 合上（投入）母联断路器的操作电源空气开开关（熔断器）；5. 检查母联断路器在分闸位置；6. 合上母联断路器运行母线侧隔离开关；7. 检查母联断路器运行母线侧隔离开关在合上位置；8. 合上母联断路器停电母线侧隔离开关；9. 检查母联断路器停黾母线侧隔离开关在合上位置；10.投入母联断路器的充电保护连接片；11.合上母联断路器；12.检查母联断路器在合闸位置；13.检查复电的母线充电正常，母线电压指示正常；14.退出母联断路器的充电保护连接片；15.将母差保护改为非选择性方式（如：投入母差保护屏的互联连接片）；16.断开（取下）母联断路器的操作电源空气开关（熔断器）；17.按原运行方式合上负荷线路（及主变）需转移的复电母线侧隔离开关；18.按每合上一负荷线路（及主变）需转移的复电母线侧隔离开关，即检查其在合上位置，逐一检查需转移的复电母线侧隔离开关在合上位置；19.检查所有负荷线路（及主变）需转移的复电母线侧隔离开关的辅助接点用作电流回路和电压回路的切换正确；20.按原运行方式拉开负荷线路（及主变）需转移的母线侧隔离开关；21.按每拉开一负荷线路（及主变）需转移的母线侧隔离开关，即检查其在拉开位置，逐一检查需转移的母线侧隔离开关在拉开位置；22.检查所有负荷线路（及主变）需转移的母线侧隔离开关的辅助接点用作电流回路和电压回路的切换正确；23.合上（投入）母联断路器的操作电源空气开关（熔断器）；24.将母差保护改为非选择性方式（如：退出母差保护屏的互联连接片）；注：检查隔离开关的辅助接点作为判断电流回路和电压回路的切换是否正常工作，也可以在每操作完一组隔离开关后就进行检查。
第七讲变电站倒闸操作
第七讲变电站倒闸操作变电站倒闸操作是指在正常运行状态下，将一些设备（如变压器、电容器等）的电源打开，使其停止运行的操作。
该操作是变电站维护和检修的重要环节，具有重要的安全性和操作性要求。
本文将结合实际操作案例，详细介绍变电站倒闸操作的步骤和注意事项。
一、变电站倒闸操作的步骤1.备战阶段：在进行变电站倒闸操作前，操作人员应提前进行准备工作，包括了解设备运行情况、检查操作工具和防护用品的完好性，了解操作控制系统和倒闸设备的位置和原理等。
同时，在操作现场设置警示标语，确保操作安全。
2.确认操作对象：根据需要停止运行的设备和倒闸系统的拓扑结构，操作人员应确认要操作的对象和依次操作的顺序，避免操作失误。
3.倒闸准备阶段：在操作前，应先将操作对象与其他设备隔离，使其断开与供电系统的连接。
然后，根据设备的类型和工作要求，准备好相应的工具和防护用品。
4.操作倒闸设备：根据倒闸设备的类型和控制系统的要求，操作人员应按照规范要求，进行正确的倒闸操作。
常见的倒闸设备有手动倒闸机、电动倒闸机、无线远动倒闸机等。
在操作过程中，确保倒闸设备的动作正常，并及时查看仪表和观察指示灯的状态。
5.验证操作效果：在完成倒闸操作后，需对倒闸线路进行实时监测，以确认操作效果。
一般情况下，操作对象停止运行后，变电站的电流、电压等参数会发生相应变化。
操作人员应按照要求，进行相应参数监测，并及时报告上级。
6.清场整理：在完成倒闸操作后，操作人员应将所使用的工具和设备进行清点、清洁和整理，保持操作场所的整洁。
同时，要妥善保管操作记录和相关资料，以备后续查验和分析。
二、变电站倒闸操作的注意事项1.安全第一：操作人员在进行变电站倒闸操作时，必须时刻保持安全意识，严格遵守操作规范和安全流程。
在操作过程中，要注意自身防护，如佩戴绝缘手套、眼镜等防护设备，避免因疏忽造成意外伤害。
2.掌握设备原理：操作人员应熟悉所操作设备的原理和工作特点，了解倒闸控制系统的结构和原理。
倒闸操作规程
倒闸操作规程一．倒闸操作1． 1倒闸操作必须根据值班调度员或运行值班负责人的指令，受令人复诵后执行。
发布鞋指令应准确、清晰，使用规范的调度术语和设备双重名称，即设备名称和编号。
发令人和受令人应先互报单位和姓名，发布指令的全过程（包括对方复育指令）和听取指令的报告时双方都要录音并作好记录。
操作人员（包括对方复育指令）和听取指令的报告时双方都要录音并作好记录。
操作人员（包括监护人）应了解操作目的和操作顺序。
对指令有疑问时应向发令人询问清楚无误后执行。
二、倒闸操作的分类2．1监护操作：由两人进行同一项的操作。
1）单人值班的变电站操作时，运行人员需经设备运行管理单位批准，人员应通过专项考核。
2． 2单人操作：由一人完成的操作。
1）单人值班的变电站操作时，运行人员根据发令人用电话传达的操作指令填用操作票，复诵无误。
2）实行单人操作的设备、项目及运行人员需经设备管理单位批准，人员应通过专项考核。
2． 3检修人员操作：由检修人员完成的操作。
1）经设备运行管理单位考试合格、批准的本企业的检修人员，可进行220kv及以下的电气设备由热备用至检修或由检修至热备用的监护操作，监护人应是同一单位的检修人同或设备运行人员。
2）检修人员进行操作的接、发令程序及安全要求应由设备运行管理单位总工程师（技术负责人）审定，并报相关部门和调度机构备案。
三、倒闸操作的基本条件3．1有与现场一次设备和实际运行方式相符一一次系统模拟图（包括各种电子接线图）。
3．2操作设备应具有明显的樗，包括：命名、编号、分合指示，旋转方向、切换位置的指示及设备相色等。
3．3高压电气设备都应安装完善的防误操作闭锁装置。
防误闭锁装置不得随意退出运行。
停用防误闭锁装置应经本单位总工程师批准；短时间退出防误闭锁装置时，应经变电站站长或发电厂当班值长批准，并应按程序尽快投入。
3．4有值班调度员，运行值班负责人正式发布的指令（规范的操作术语），并使用经事先审核合格的操作票。
110kv变电站倒闸操作运行规程
110kv变电站倒闸操作运行规程（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!110kv变电站倒闸操作运行规程1、目的倒闸操作是变电站的基本工作之一，其直接对电网设备的安全运行有着直接重要的作用。
变电站倒闸操作流程
变电站倒闸操作流程变电站倒闸操作是电力系统中非常重要的一环，它关系到电网的安全稳定运行。
正确的倒闸操作流程能够有效地避免事故的发生，保障电网的正常运行。
下面将介绍变电站倒闸操作的详细流程。
首先，进行操作前的准备工作。
在进行倒闸操作之前，需要对相关设备进行检查，确保设备运行正常。
同时，需要查看操作票，了解倒闸操作的具体要求和注意事项。
在确认一切准备工作就绪后，方可进行倒闸操作。
接着，进行倒闸操作。
操作人员应按照操作票上的要求，依次对相关设备进行操作。
首先，需要关闭相应的断路器，确保在进行倒闸操作时不会对设备和人员造成危险。
然后，根据操作票的指示，逐步进行倒闸操作，确保每个步骤都符合要求。
在操作过程中，需要密切关注设备运行状态，及时发现异常情况并进行处理。
在完成倒闸操作后，需要进行相关记录和报告。
操作人员应当及时记录倒闸操作的相关信息，包括操作时间、操作人员、操作设备等。
同时，还需要向相关部门进行报告，汇报倒闸操作的情况和结果。
这样可以及时跟踪倒闸操作的情况，及时发现问题并进行处理。
最后，进行倒闸操作后的检查工作。
在完成倒闸操作后，需要对相关设备进行检查，确保设备的运行状态正常。
同时，还需要对倒闸操作的记录进行核对，确保记录的准确无误。
在确认一切工作都完成后，方可结束倒闸操作流程。
总的来说，变电站倒闸操作流程是一个非常重要的环节，需要严格按照操作规程进行操作。
只有做到每一个步骤都符合要求，才能保障电网的安全稳定运行。
希望相关人员能够严格执行倒闸操作流程，确保电网的安全运行。
变电站倒闸操作原则和步骤
变电站倒闸操作原则和步骤3.4.1 倒闸操作原则3.4.1.1 总操作原则：1、每次操作前必须在微机防误系统上进行模拟操作，模拟操作无误后，方能继续进行操作，操作中不得随意解除闭锁。
2、所有开关正常操作时，必须进行远方操作，禁止就地操作。
GIS汇控柜及开关柜上的切换把手打至远控位置。
3、热备用状态下，开关的保护运行方式应与运行状态一致。
4、每项操作，均应在综自系统上检查相应变位信号正确，不正常时应查明原因才能进行下一步操作。
5、开关CT工作后应停用相关保护装置，测差流及保护极性（由保护人员进行），合格后方可加用相关保护装置。
6、220kVGIS组合电气设备和10kV小车开关柜操作后无法看到实际位置，可通过设备机械位置指示、电气指示、带电显示装置、仪表及各种遥测、要信等信号的变化来判断。
判断时，应有两个及以上的指示，且所有指示均已同时发生对应变化，才能确认该设备已操作到位。
3.4.1.2 开关操作原则1、开关停电时依次断开开关，拉开线路侧刀闸，母线侧刀闸；送电时操作顺序相反。
2、开关停电时该开关联跳其他开关及保护的压板停用。
3、送电时相应保护投入，重合闸先暂时停用，开关送电正常后按调度令加停用重合闸。
4、电动操作的开关，不允许带有工作电压时利用杠杆等方式进行合闸或就地操作合闸按钮合闸，以避免当合于故障线路时引起开关损坏和危及人身安全。
5、操作机构失灵的开关，禁止投入运行。
6、220kV开关、刀闸操作后检查的具体项目：检查220kV开关确已断开：220kV开关断开后，应检查开关机械指示在分位、汇控柜上开关位置指示灯灭、遥测三相电流为零、遥信变位为分位。
检查220kV开关确已合上：220kV开关断合上，应检查开关机械指示在合位、汇控柜上开关位置指示灯亮、遥测三相电流、遥信变位为合位。
检查220kV刀闸确已拉开：220kV开关拉开后，应检查刀闸机械指示在分位、汇控柜上该刀闸位置指示灯灭、遥信变位为分位。
变电站倒闸操作规范化范文（二篇）
变电站倒闸操作规范化范文一、引言变电站倒闸操作是运行维护中的重要环节，对于保证电网安全稳定运行具有重要意义。
为了规范变电站倒闸操作，提高工作效率和操作安全性，本文将以详细的步骤和技术要求阐述变电站倒闸操作的规范化范文。
二、操作前准备1. 操作前应了解变电站的系统拓扑图和接地线路图，并核实与所要操作的设备是否符合。
2. 检查操作人员的个人防护用具是否齐全，包括绝缘手套、绝缘手杖、安全带等。
3. 检查倒闸线路的遥控装置和倒闸机构是否正常运行，并备好模拟接通装置和模拟遥控装置。
4. 按照操作区域的电源电压等级准备相应的工作电器和工具，确保操作的安全和顺利进行。
三、操作步骤1. 开始操作前，操作人员应向站控室或运检班领取操作票，并详细记录操作内容、时间和设备名称等信息。
2. 操作前，应先与站控室或运检班进行联络，确认操作设备处于可操作状态，并与站控室进行双重验证。
3. 检查与倒闸操作相关的辅助设备，包括电源线路、信号线路和仪表设备等是否正常运行，并进行必要的检测和试验。
4. 操作人员应在确保自身安全的情况下，佩戴好个人防护用具，包括绝缘手套、绝缘手杖和安全带等。
5. 操作人员应先检查操作设备的接地线路，确保接地良好，消除操作设备可能存在的电压，保障操作人员的安全。
6. 操作人员应按照操作票上指示的顺序，操作倒闸机构，精确掌握倒闸操作步骤和操作方式。
7. 操作人员在操作倒闸机构时，应经常与站控室或运检班进行沟通，确认操作过程中的设备运行情况，并随时报告操作进展。
8. 在倒闸过程中，操作人员应注意监测设备运行状态和环境条件，确保操作的安全和顺利进行。
9. 在倒闸操作完成后，操作人员应将操作票归还给站控室或运检班，并向相关工作人员汇报操作情况和设备状态。
四、操作要求1. 倒闸操作人员应具备一定的电力知识和倒闸操作经验，能够熟练掌握倒闸机构的操作方式和操作步骤。
2. 倒闸操作人员应具备良好的沟通能力和团队协作精神，能够与站控室或运检班进行有效的信息交流和工作协作。
变电站倒闸操作标准作业流程
供电运行车间变电站倒闸操作流程
1、调度员下达操作命令，如：操作任务为1#主变由运行转冷备用，2#主变由冷备用转运行。
值班主值先自报姓名，接受操作任务并复诵操作任务，确认无误后方可作好记录。
此过程做好录音。
2、值班人员到现场确认设备状态。
3、操作人根据操作指令在五防模拟系统上填写操作票。
4、值班负责人审核操作票，确保操作票合格。
5、监护人和操作人在模拟屏前模拟操作，操作中认真执行监护复诵制度，操作中应按操作票填写的顺序逐项操作。
每操作完一步，应检查无误后做一个“√”记号，全部操作完毕后进行复查。
6、实际操作：操作时，每操作完一步，监护人应检查无误后做一个“√”记号。
操作人在操作过程中必须在监护人监护的情况下操作。
操作中发生疑问时，应立即停止操作并向发令人报告。
待发令人再行许可后，方可进行操作。
不得擅自更改操作票（倒闸操作时间:倒主变为40分钟，馈出线为10分钟。
）
6、全部操作完毕，工作人员检查操作设备的状态、仪表、信号、位置指示等应正确。
7、操作结束后值班主值向调度值班员汇报本次操作任务操作完毕，在汇报过程中要使用规范术语，详细做好记录（录音）：在操作票上填写操作终了时间。
监护人将执行完的操作票交回值班负责人，汇报操作完毕。
值班负责人审核无误后，签字。
，在操作票终止符号上盖“已执行章”，“以下空白章”。
变电运行倒闸操作流程图
变电运行倒闸操作流程图一、变电运行倒闸操作流程图(一)大型复杂倒闸操作流程图(二)一般倒闸操作流程图变电站(发电厂)倒闸操作票二、变电运行停送电操作顺序图(一)出线停送电操作顺序图1.停电操作顺序图2.送电操作顺序图(二)双绕组变压器停止、加入运行操作顺序图1.双绕组变压器停止运行(冷备用)操作顺序图2．双绕组变压器加入运行操作顺序图三、变电运行倒闸操作执行标准（一）受理调度下达的操作指令（1）当班值班人员受令。
（2）开启录音机，使录音机处于录音状态。
（3）与调度值班员互通变电站名称、姓名。
（4）准备好《调度指令记录薄》，并记录以下内容：1）调度指令号，指令时间。
2）发令人姓名及受令人姓名。
3）操作任务。
4）操作指令项目。
（5）受令人复诵操作指令内容无误。
（6）检查录音效果并再听一遍。
（二）审核研究操作指令的可行性（1）值班负责人审核操作指令的可行性。
（2）检查模拟图版与当时系统运行方式。
（3）检查工作票所列的工作任务与操作指令中的内容是否一致。
（4）检查停电作业设备工作是否安全。
（5）检查调度值班员下达的操作时间是否合理。
（6）根据工作计划，确定接地线组数及安装地点。
（7）根据操作指令，制定所需操作票的份数，制定操作方案。
（8）对操作指令有疑问时，必须向调度询问清楚后，再决定是否执行，调度重复时，应执行。
（三）确定危险点，制定控制措施（1）大型复杂操作（110KV三绕组变压器停电、110KV双母线及母线连带线路停电、110KV多回路改方式等）应由值班负责人住址召开安全会议。
主要内容是对操作中的危险进行分析，根据查找的危险点，制定严密的控制措施并落实负责人，通报全值人员。
一般操作由值班长根据操作的环境来确定危险点，并制定控制措施。
（2）值班长明确操作人、监护人，大型复杂操作时应该设第二监护人。
（四）填写操作票（1）操作人与监护人依据操作指令、工作任务、系统运行方式、保护使用方式和现场实际情况，研究确定操作方案。
变电站倒闸操作规范化范本（二篇）
变电站倒闸操作规范化范本第一章总则第一条为了保证变电站的安全运行，规范变电站倒闸操作，制定本规范。
第二条变电站倒闸操作是指在停电状态下将变电站的断路器进行关闭操作。
第三条本规范适用于各类变电站倒闸操作。
第四条变电站倒闸操作应严格按照本规范进行，确保操作人员的人身安全和设备的正常运行。
第二章操作要求第五条操作人员应具备相关专业知识，并经过专业培训和考核合格，持有相应的证书。
第六条操作人员在进行倒闸操作前，应认真检查倒闸操作所涉及的相关设备，保证设备正常运行，并做好相应的备份。
第七条倒闸操作前，应向相关岗位人员通报倒闸计划，并获得相关人员的同意和支持。
第八条倒闸操作前，操作人员应明确倒闸操作的目的和过程，并根据实际情况编制倒闸操作方案。
第九条倒闸操作前，操作人员应确认倒闸区域的安全状况，排除可能存在的安全隐患。
第十条操作人员应严格按照倒闸操作方案进行操作，不得随意更改操作步骤。
第三章操作流程第十一条倒闸操作流程应包括以下步骤：（一）操作前准备：准备必要的工具和器材，确认设备和线路的运行状态，组织相关人员进行安全交底。
（二）操作步骤：根据倒闸操作方案，按照规定的顺序进行操作，确保操作的安全和正确性。
（三）操作检查：完成倒闸操作后，对设备和线路进行检查，确认倒闸操作的有效性和安全性。
（四）操作记录：将倒闸操作的相关情况进行记录，包括操作时间、操作人员、操作过程和结果等信息。
第四章安全防范措施第十二条倒闸操作过程中，应配备专人负责监控设备的运行情况，并及时发现和排除可能存在的问题。
第十三条倒闸操作时，应保持周围环境的清洁和整齐，确保操作场所的安全和无障碍。
第十四条操作人员在进行倒闸操作时，应佩戴相关的防护装备，确保自身的人身安全。
第十五条倒闸操作过程中，应禁止他人靠近操作区域，以免发生意外事故。
第十六条倒闸操作完成后，应对设备和线路进行检查，排除潜在的安全隐患，确保设备正常运行。
第五章紧急处理措施第十七条在倒闸操作过程中，发生紧急情况时，操作人员应立即采取相应措施并向相关人员报告。
变电站倒闸操作流程规范最新
变电站倒闸操作流程规范最新
1、接受任务。
系统调度员下达操作任务时，操作前，预先用电话或传真将操作票(包括操作目的和项目)下达给发电厂的值长。
值长接受操作任务时，应将下达的任务复诵一遍。
值长向电气值班长下达操作任务时，要说明操作目的、操作项目、设备状态。
接受任务者接到操作任务后，复诵一遍，并记入操作记录本中。
2、填写操作票。
值班长接受操作任务后，立即指定监护人和操作人填写。
审核操作票。
自审，初审，复审由(值班长、值长)审查。
审票人应认真检查操作票的填写是否有漏项，操作顺序是否正确，内容是否简单明了，各审核人审核无误后在操作票上签字，操作票经值班负责人签字后生效。
正式操作待系统调度或值长，下令后执行。
3、调度预发指令，应由班电工及以上人员受令，发令人先互通单位姓名。
发、受操作指令应正确、清晰，并一律使用录音电话或对讲机、普通话和正规的调度术语。
受令人应将调度指令内容用钢笔或圆珠笔写在运行记事簿内，在调度预发结束后，受令人必须复诵一遍，双方认为无误后，预发令即告结束。
通过传真、对讲机、计算机网络远传的调度操作任务也应进行复诵、核对，且受令人须在操作任务票上亲笔签名保存。
倒闸操作票任务及顺序栏均应填写双重名称，及设备名称和编号。
旁路、母联、分段开关应标注电压等级。
变电站标准倒闸操作
有区调命令的操作，操作时必须按调度命令顺序执行，不得无令操作， 区调下令到哪一项，就只能操作到哪一项，不得漏项、越项操作。 操作中即使发生很小的疑问，也应该立即停止操作，不准盲目改变操作 顺序或操作方法，不准擅自更改操作票，有问题时应向发令人或工作票 签发人说明情况，由发令人或工作票签发人重新下达正确的操作命令再 进行操作。 操作过程中，不得进行交接班，只有操作结束后，方可将操作票移交给 下一个班组，交班人员详细交代操作票执行情况和注意事项，接班人员 应重新审核，熟悉操作票。 6、检查 每操作一项，应检查一项，检查操作正确性，检查表计、机械指示等是 否正确。 7、操作汇报
（8）一个操作任务需填写两页以上的操作票时，在首页备注栏中注明 “接下页”，在后续页任务栏中注明“承接上页”字样，操作项目应连续编号， 操作开始时间应填在第一页上，每页均应有操作人、监护人签名，操作 终了时间应填写在最后一页。 （9）操作票执行完毕，在最后一页加盖“已执行”章。操作票不得漏项、 并项，填写检查项目应另列一项。操作票未使用完的空格应从空格第一 行起加盖“以下空白”印章。 三、倒闸操作的注意事项 （1）为了保证操作正确无误的进行，除了填写应拉、合的断路器和隔 离开关（手车）外，还要求在操作中必须进行必要的检查。操作前认真 检查相应断路器和隔离开关的实际运行位置，能有效的防止误操作的发 生。
（８）检查母联断路器在开位。 （９）将母联断路器手车及隔离手车拉至试验位置。 （１０）检查母联断路器手车及隔离手车已至试验位置。 （１１）检查母线电源断路器三相电流指示值为零。 （１２）拉开母线电源断路器。 （１３）检查母线电源断路器在开位。 （１４）将母线电源断路器手车及隔离手车拉至试验位置。 （１５）检查母线电源断路器手车及隔离手车已至试验位置。 （１６）将母线上所带配出线的手车拉至试验位置。 （１７）检查母线上所带配出线的手车已至试验位置。
变电站的倒闸操作
变电站的倒闸操作1、倒闸操作的基本要求与步骤1.1倒闸操作必须根据值班调度员或值班负责人命令，受令人复诵无误后执行。
发布命令应准确、清晰、使用正规操作术语和设备双重名称，即设备名称和编号。
发令人使用电话发布命令前，应先和受令人互报姓名。
值班调度员发布命令的全过程(包括对方复诵命令)和听取命令的报告时，都要录音并作好记录。
倒闸操作由操作人填写操作票(见附录A)。
单人值班，操作票由发令人用电话向值班员传达，值班员应根据传达，填写操作票，复诵无误，并在“监护人”签名处填入发令人的姓名。
每张操作票只能填写一个操作任务。
1.2停电拉闸操作必须按照断路器(开关)——负荷侧隔离开关(刀闸)——母线侧隔离开关(刀闸)的顺序依次操作，送电合闸操作应按与上述相反的顺序进行。
严防带负荷拉合刀闸。
为防止误操作，高压电气设备都应加装防误操作的闭锁装置(少数特殊情况下经上级主管部门批准，可加机械锁)。
闭锁装置的解锁用具(包括钥匙)应妥善保管，按规定使用，不许乱用。
机械锁要一把钥匙开一把锁，钥匙要编号并妥善保管，方便使用。
所有投运的闭锁装置(包括机械锁)不经值班调度员或值长同意不得退出或解锁。
1.3下列项目应填入操作票内：应拉合的断路器(开关)和隔离开关(刀闸)，检查断路器(开关)和隔离开关(刀闸)的位置，检查接地线是否拆除，检查负荷分配，装拆接地线，安装或拆除控制回路或电压互感器回路的熔断器(保险)，切换保护回路和检验是否确无电压等。
操作票应填写设备的双重名称，即设备名称和编号。
1.4操作票应用钢笔或圆珠笔填写，票面应清楚整洁，不得任意涂改。
操作人和监护人应根据模拟图板或接线图核对所填写的操作项目，并分别签名，然后经值班负责人审核签名。
特别重要和复杂的操作还应由值长审核签名。
1.5开始操作前，应先在模拟图板上进行核对性模拟预演，无误后，再进行设备操作。
操作前应核对设备名称、编号和位置，操作中应认真执行监护复诵制。
发布操作命令和复诵操作命令都应严肃认真，声音宏亮清晰。
2024年变电站倒闸操作规范化(3篇)
2024年变电站倒闸操作规范化引言：随着社会经济的发展和电力需求的增长，变电站在电力系统中扮演着至关重要的角色。
变电站的正常运行对于电力供应的稳定和安全起着决定性的作用。
而在变电站的运维过程中，倒闸操作是一项非常重要的工作。
为了保证倒闸操作的安全和规范性，在2024年，我们制定了以下的变电站倒闸操作规范化事项。
一、变电站倒闸操作的基本要求1.人员要求：变电站倒闸操作必须由经过专业培训并取得相应资质的操作人员进行。
操作人员必须具备良好的电力知识和操作技能，并且要熟悉变电站的设备和工作流程。
2.安全要求：在进行倒闸操作之前，必须对设备和周围环境进行检查，确认没有安全隐患。
同时，要严格遵守相关的操作规程和安全操作要求，确保操作过程中的安全。
3.协同配合：倒闸操作通常需要多人配合完成，各个操作人员必须严格遵守指挥，互相协调和配合，确保操作的顺利进行。
二、倒闸操作的具体流程1.准备工作：在进行倒闸操作之前，必须进行充分的准备工作。
首先要对操作设备进行全面的检查和测试，确保设备的正常运行。
同时要向所有相关人员进行安全宣传和教育，确保他们了解倒闸操作的重要性，并清楚自己在操作中的职责。
2.指挥手势：在进行倒闸操作时，要使用标准的指挥手势，以确保操作人员之间的沟通顺畅。
操作人员之间必须清楚每个手势的含义，并按照指挥手势的要求进行操作。
3.操作顺序：倒闸操作应按照规定的顺序进行，不能随意调换次序。
在操作过程中，要确保每个操作的正确性和稳定性，不能出现错误或者操作失误。
4.记录和报告：在完成倒闸操作后，要及时记录相关的操作信息，并向上级报告。
同时要对操作过程中的问题和故障进行分析和总结，并采取相应的措施进行改进。
三、倒闸操作的安全措施1.安全防护：在进行倒闸操作之前，必须进行好相关的安全防护措施。
操作人员必须穿戴好符合标准的安全装备，并确保周围环境的安全。
2.避免误操作：在进行倒闸操作时，必须确保操作人员无误操作的条件和意愿，避免误操作的发生。
变电站倒闸操作规范化模版(三篇)
变电站倒闸操作规范化模版1. 导言1.1 目的1.2 适用范围2. 安全管理2.1 安全责任2.2 安全培训2.3 安全控制3. 倒闸操作准备3.1 检查操作票3.2 检查倒闸设备3.3 检查工作场所4. 倒闸操作步骤4.1 确认倒闸操作对象4.2 断开输入端电源4.3 断开输出端负荷4.4 安全接地4.5 解锁倒闸设备4.6 手动操作倒闸设备4.7 确认倒闸设备位置5. 完成倒闸操作5.1 检查倒闸设备状态5.2 复位倒闸设备5.3 检查电力系统运行情况6. 倒闸操作记录6.1 记录基本信息6.2 记录操作过程6.3 记录异常情况7. 相关安全措施7.1 防止误操作7.2 防止电弧闪over7.3 预防触电7.4 安全用火7.5 个人防护措施7.6 应急处置措施8. 术语解释8.1 倒闸8.2 倒闸设备8.3 操作票8.4 电弧闪over9. 修改历史9.1 版本号9.2 修改内容下面，我们将逐一详细介绍这些内容。
导言目的：本操作规范化模版是为了规范变电站倒闸操作，保障人员安全和电力系统的稳定运行。
适用范围：本操作规范适用于各类变电站倒闸操作。
安全管理安全责任：所有从事倒闸操作的人员都应对操作过程中的安全负责。
安全培训：工作人员需要接受相关的倒闸操作培训，并持证上岗。
安全控制：倒闸操作过程中，需严格按照安全标准和安全控制措施进行操作，确保人员和设备的安全。
倒闸操作准备检查操作票：在开始倒闸操作前，要仔细核对操作票的内容，确保操作正确。
检查倒闸设备：检查倒闸设备的运行状态和操作是否正常。
检查工作场所：确保工作场所干净整洁，没有杂物和障碍物。
倒闸操作步骤确认倒闸操作对象：根据操作票的内容，确认倒闸的对象和位置。
断开输入端电源：先断开输入端电源，防止电力输入。
断开输出端负荷：再断开输出端负荷，确保安全。
安全接地：对倒闸设备进行安全接地，防止触电。
解锁倒闸设备：解锁倒闸设备，准备手动操作。
手动操作倒闸设备：根据操作票的要求，手动操作倒闸设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站倒闸操作流程
1. 对电力系统进行预检。
这个步骤包括检查设备运行状态，判断是否处于安全状态，确认操作程序的正确性并核实可接地电阻等操作。
确保所有操作环境均符合相关安全标准。
2. 准备操作工具和设备。
根据需要，准备倒闸刀，手动或自动倒闸操作器，跳闸器，安全绳等设备。
3. 接受操作指令，填写操作票。
在无调度命令的情况下，电气设备不能实现倒闸操作。
调度命令是倒闸操作中需要注意的环节，在该环节中，包含很多内容，如电气设备任务、操作目的、操作时间。
任务接收人员接收到电气设备的调度命令之后，需要将具体的信息登记在值班记录表中，标明所有的数据信息。
然后进行调度票的填写，根据操作的危险点，重点分析具体的倒闸操作条件，实现一次设备和二次设备的配合。
4. 操作图板模拟。
当变电站电气设备倒闸操作的调动票填写完，此时要求工作人员不能直接进行倒闸操作，需判断动作操作的准确性。
之后，进行设备的模拟化操作。
