电气电子设备接地设计准则
电气标准规范大全

电气标准规范大全
电气标准规范是为了确保电气设备和系统的安全、可靠运行而制定的一系列准则和要求。
下面是电气标准规范的一些例子:
1. 电气设备安装规范:包括电气设备的安装位置、接线方式、电气间隔距离、接地要求等,以确保设备的安全可靠运行。
2. 电气线路规范:规定电气线路的电压等级、导线规格、敷设方式、保护措施等,以确保电气线路的安全运行。
3. 电气设备维护规范:包括对电气设备的例行检查、保养、维修和更换等,以确保设备的长期可靠运行。
4. 电气安全规范:包括电气安全用具的选用、绝缘测试、接地保护等,以确保人员在电气作业中的安全。
5. 电气工程设计规范:规定电气工程的设计原则、计算方法和施工要求等,以确保电气工程的质量和安全。
6. 电气设备标准:对于特定的电气设备(如变压器、断路器、变频器等)制定的规范,以确保设备的安全可靠。
7. 电气控制系统规范:规定电气控制系统的设计、接线、编程和调试要求,以确保系统的正常运行。
总而言之,电气标准规范是为了确保电气设备和系统在设计、施工、安装、维护和使用过程中的安全和可靠运行而制定的一
系列准则和要求。
这些标准规范的制定和遵守对于保障人们的生命财产安全至关重要。
电气安装质量控制点

电气安装质量控制点引言概述:电气安装质量的控制对于保障电气设备的正常运行和人身安全至关重要。
本文将从五个大点来阐述电气安装质量的控制点,包括设计规范、材料选择、安装过程、接地系统和维护保养。
正文内容:1. 设计规范1.1 设计准则:电气安装应符合国家、地方和行业的相关规范和标准,如国家标准《电气工程施工及验收规范》。
1.2 设计图纸:设计图纸应详细标明电气设备的布置、接线和配电箱的位置等信息,确保安装过程中的准确性。
1.3 安全保护:设计应考虑电气设备的安全保护措施,如过载保护、短路保护和漏电保护等,以确保设备和人员的安全。
2. 材料选择2.1 电缆选择:选择符合规范要求的电缆,包括导体材料、绝缘材料和护套材料等,以确保电缆的导电性和安全性。
2.2 开关插座选择:选择符合国家标准的开关插座,确保其质量和可靠性,避免使用劣质产品。
2.3 电气配件选择:选择符合规范要求的电气配件,如接线端子、连接器和保护装置等,以确保安装的可靠性和长久性。
3. 安装过程3.1 接线安装:按照设计图纸进行接线安装,确保接线的准确性和可靠性,避免接线错误导致的电路故障。
3.2 设备安装:设备的安装应符合规范要求,包括设备的固定、接地和防护等,以确保设备的稳定性和安全性。
3.3 线路布线:线路的布线应符合设计要求,避免线路交叉和过于密集,以减少电磁干扰和故障的可能性。
4. 接地系统4.1 设计规范:接地系统的设计应符合国家标准和行业规范,确保接地的有效性和安全性。
4.2 接地电阻:接地电阻应符合规范要求,以确保接地系统的可靠性和安全性。
4.3 接地检测:定期对接地系统进行检测,确保接地的有效性和可靠性,及时发现和排除接地故障。
5. 维护保养5.1 定期检查:定期对电气设备进行检查,包括线路、接线和设备的状态等,及时发现和修复潜在的故障。
5.2 清洁维护:定期清洁电气设备,确保设备的正常运行和延长使用寿命。
5.3 记录管理:建立电气设备的维护记录,包括检查、维修和更换等,以便追踪设备的维护情况和及时处理问题。
低压配电系统的接地安全基础知识范本

低压配电系统的接地安全基础知识范本一、引言低压配电系统的接地安全是电力系统重要组成部分,起着保护人身安全、防止设备损伤的重要作用。
正确的接地设计和维护可以减少地电压、故障电流等对人员与设备的伤害风险。
本文将介绍低压配电系统接地的基础知识,包括接地标准、接地类型、接地电阻、接地装置等相关内容。
二、接地标准根据国家标准和行业规范,低压配电系统的接地应符合以下标准:1. GB 50054-2011《建筑电气设计规范》2. GB 50057-2010《智能建筑电气设计规范》3. GB 50254-2015《建筑电气装置设计规范》4. DL/T 874-2004《电力系统接地设计准则》5. DL/T 746-2009《电力系统接地测试技术导则》三、接地类型低压配电系统的接地类型主要有以下几种:1. TN 系统:即电源的中性点直接接地,用户与电源之间的导体通过低阻抗连接。
TN-C、TN-S、TN-C-S 分别代表了共同中性线接地、单独中性线接地和中性线中有一段共地。
2. TT 系统:用户与电源之间的导体通过绝缘进行连接,用户与地之间的导体通过低阻抗连接。
3. IT 系统:即电源的中性点不接地,用户与电源之间的导体通过绝缘进行连接,用户与地之间的导体不直接连接,而是通过绝缘监护装置进行监护。
四、接地电阻接地电阻是评价接地装置性能的重要指标,它反映了接地系统的可靠性和安全性。
接地电阻的大小直接影响到接地电流和接地电压的大小。
接地电阻的测量方法主要有“其它法”和“电压降法”,其中“电压降法”是应用比较广泛的方法。
在进行接地电阻测量时,需要注意以下几个方面:1. 测量点要选择在接地装置附近,避免测量引线的电阻干扰。
2. 测量点要选择在整个接地系统的有效接地区域,并保证测量点与其它金属物体的距离。
3. 在测量过程中需要关闭其它与被测接地系统相连接的设备,避免电流造成的干扰。
五、接地装置1. 接地棒:接地棒是低压配电系统中常用的接地装置之一,它通过将电气设备与地之间的电流导入地中,减少因电气设备发生故障而导致的电压升高。
电气布线规范

电气布线规范
1. 引言
电气布线规范旨在确保电气系统的安全运行,并提供一些基本
的准则和标准以指导电气布线的设计和安装。
本文档将介绍电气布
线规范中的一些重要要点。
2. 布线设计
2.1 安全距离:在进行电气布线设计时,应确保电线与其他设备、材料和结构之间保持适当的安全距离,以避免电气事故的发生。
2.2 电缆选择:根据具体的需求和环境条件,选择合适的电缆
类型和规格。
电缆的质量和性能对电气系统的安全运行至关重要。
2.3 电缆走向:在进行电气布线设计时,应选择合适的电缆走向,以最大程度地减少电缆的弯曲和扭曲,并确保电缆布线的整齐
和美观。
3. 安装要求
3.1 接地系统:在进行电气布线安装时,应确保良好的接地系统,以减少电气故障和电气冲击的风险。
3.2 绝缘保护:所有电缆和电气设备应使用适当的绝缘材料进行保护,以防止电气漏电和火灾的发生。
3.3 标识和标注:在进行电气布线安装时,应为电缆和设备进行清晰可见的标识和标注,以方便维护和故障排除。
4. 检测和维护
4.1 定期检测:定期对电气布线进行检测和维护,以确保其安全运行。
发现任何问题或异常情况应及时修复。
4.2 文件记录:对电气布线的设计、安装和维护过程进行详细的文件记录,以备日后查阅和维护。
5. 结论
电气布线规范是确保电气系统正常运行的重要依据。
按照规范进行布线设计和安装,并定期检测和维护,可有效降低电气事故的发生风险,提高电气系统的安全性和可靠性。
以上是关于电气布线规范的简要介绍,详情请参考相应的电气布线规范标准。
电气自动化设计有哪些标准(一)2024

电气自动化设计有哪些标准(一)引言概述:电气自动化设计是现代工业生产过程中的重要组成部分,涉及到许多标准和规范。
本文将介绍电气自动化设计中的一些标准,包括电力系统设计标准、电气设备标准、控制系统标准、安全标准以及通信标准等。
一、电力系统设计标准:1.电力系统的基本原理和设计准则2.电力系统的电流和电压等级的选择3.电力系统的故障分析与保护设计4.电力系统的电源接入和配电系统设计5.电力系统的地线设计和接地保护标准二、电气设备标准:1.电气设备的选型和布置要求2.电气设备的参数和技术指标要求3.电气设备的安装和调试标准4.电气设备的运行和维护要求5.电气设备的检测和故障处理标准三、控制系统标准:1.控制系统的整体架构和设计原则2.控制系统的传感器和执行器选型标准3.控制系统的控制逻辑和参数设定要求4.控制系统的数据采集和处理标准5.控制系统的监控和调试标准四、安全标准:1.电气安全设施和设备的设计要求2.电气安全操作规程和操作要求3.电气事故预防和应急措施标准4.电气设备的安全检测和评估标准5.电气系统的安全培训和管理要求五、通信标准:1.工业通信网络的选择和配置要求2.通信协议和接口标准3.通信设备的选型和调试标准4.通信系统的数据传输和带宽要求5.通信系统的安全和保密标准总结:电气自动化设计中的标准涉及到电力系统设计、电气设备、控制系统、安全和通信等方面,制定和遵守这些标准可以保证电气自动化系统的正常运行和安全性。
通过学习和了解这些标准,设计人员和工程师可以更好地指导和改进电气自动化项目的设计和实施。

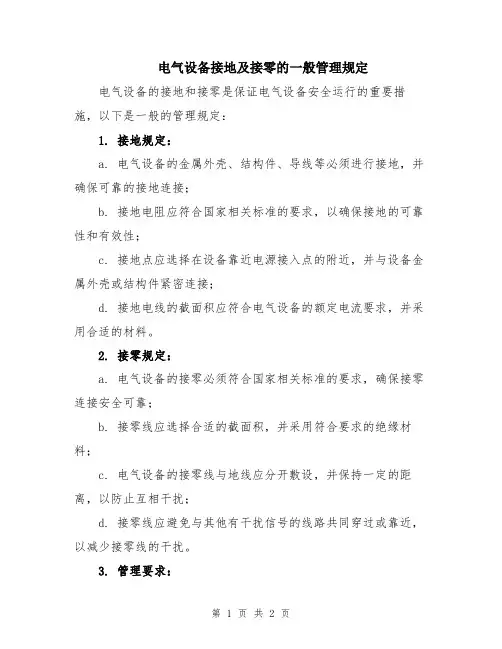

电气设备接地及接零的一般管理规定

电气设备接地及接零的一般管理规定电气设备的接地和接零是保证电气设备安全运行的重要措施,以下是一般的管理规定:
1. 接地规定:
a. 电气设备的金属外壳、结构件、导线等必须进行接地,并确保可靠的接地连接;
b. 接地电阻应符合国家相关标准的要求,以确保接地的可靠性和有效性;
c. 接地点应选择在设备靠近电源接入点的附近,并与设备金属外壳或结构件紧密连接;
d. 接地电线的截面积应符合电气设备的额定电流要求,并采用合适的材料。
2. 接零规定:
a. 电气设备的接零必须符合国家相关标准的要求,确保接零连接安全可靠;
b. 接零线应选择合适的截面积,并采用符合要求的绝缘材料;
c. 电气设备的接零线与地线应分开敷设,并保持一定的距离,以防止互相干扰;
d. 接零线应避免与其他有干扰信号的线路共同穿过或靠近,以减少接零线的干扰。
3. 管理要求:
a. 电气设备的接地和接零的管理工作应由专门的电气工程师或技术人员负责,并严格遵循相关技术规范和标准;
b. 定期对电气设备的接地和接零进行检查和测试,确保其正常运行;
c. 对于接地电阻超过规定值或接零线出现问题的设备,应及时修复或更换;
d. 在电气设备安装、维修、改造等过程中,必须遵循接地和接零的管理规定,以保证操作安全。
总之,电气设备的接地和接零管理规定是为了保证电气设备的安全运行,减少电气事故发生的风险,应严格执行并定期检查和维护。
同时,工作人员应接受相应的培训和考核,提高其对电气设备接地和接零管理的专业能力。
设备电气标准

设备电气标准
设备电气标准是指在设备制造和使用过程中,对设备电气部分
的设计、安装、运行和维护等方面所制定的一系列规范和要求。
这
些标准的制定是为了保障设备的安全性、可靠性和稳定性,同时也
是为了规范设备电气部分的设计和使用,提高设备的整体质量和性能。
首先,设备电气标准涉及到设备的电气设计。
在设备的电气设
计过程中,需要根据相关的标准要求,合理设计设备的电气系统,
包括电气元件的选型、电气线路的布置、电气控制系统的设计等。
通过严格遵守电气标准,可以确保设备的电气系统具有良好的抗干
扰能力和安全可靠性。
其次,设备电气标准对设备的电气安装和调试也有详细的规定。
在设备的电气安装过程中,需要按照标准要求进行布线、接地、绝
缘等工作,确保设备的电气系统符合安全要求。
同时,在设备的电
气调试过程中,需要进行严格的测试和检查,以保证设备的电气部
分能够正常运行。
另外,设备的电气运行和维护也是设备电气标准所关注的重点
内容。
在设备的电气运行过程中,需要根据标准要求进行设备的电气监测和检测,及时发现并排除电气故障,确保设备的安全运行。
同时,在设备的电气维护过程中,也需要按照标准要求进行设备的定期检修和维护,延长设备的使用寿命,提高设备的可靠性和稳定性。
总的来说,设备电气标准对设备的电气设计、安装、运行和维护等方面都有详细的规定和要求,这些规定和要求的制定是为了保障设备的安全可靠运行,提高设备的整体质量和性能。
因此,在设备制造和使用过程中,必须严格遵守相关的设备电气标准,确保设备的电气部分符合标准要求,从而保证设备的安全性和可靠性。
防静电接地线标准_解释说明以及概述

防静电接地线标准解释说明以及概述1. 引言1.1 概述静电是在我们日常生活和工作中常见的现象,它可能会对电子设备和人身安全造成潜在威胁。
为了减少静电带来的负面影响,防静电接地线起到了重要的作用。
本文将详细解释和说明防静电接地线的标准,以及其所扮演的角色。
1.2 文章结构本文共分为六个部分:引言、正文、第一要点、第二要点、第三要点和结论。
正文部分将对防静电接地线标准进行深入探讨,包括标准的制定机构以及其中包含的重要内容。
1.3 目的本文旨在提供一个综合性的介绍,让读者了解防静电接地线标准的重要性以及其应用范围。
通过深入探讨该标准所涵盖的内容,读者将能够更好地理解如何有效地设计和使用防静电接地线。
请注意:以上所撰写内容仅供参考,请根据实际需要进行修改和完善。
2. 正文防静电接地线是一种重要的设备,用于提供屏蔽和放电防护。
它在许多行业中被广泛应用,包括电子制造、化工、医药等。
2.1 防静电接地线的定义防静电接地线是连接到可导电材料上的导体,通过将静电荷引导到地下来减少静电累积和释放。
它通常由铜或铝制成,具有良好的导电性能。
2.2 防静电接地线的作用防静电接地线主要有以下几个作用:2.2.1 防止危险物质积聚在某些场景下,如化学实验室或危险品仓库中,静电可能引发爆炸或火灾。
通过使用防静电接地线,可以将可能产生的静电荷引导到地下,从而减少了危险物质积聚的风险。
2.2.2 保护人员安全当人们与带有较高静电荷的设备或材料进行接触时,可能会发生触电事故。
防静电接地线可以将这些静电荷直接排除到地下,以确保人员的安全。
2.2.3 保护设备静电对许多电子设备和元件来说都是一个潜在的风险,可能会导致设备故障或损坏。
通过使用防静电接地线,可以避免设备上的静电荷积累,并保护设备的正常工作。
2.3 防静电接地线的标准为了确保防静电接地线的安全性和有效性,许多国家和行业制定了相关的标准。
其中一些标准包括:2.3.1 国际电工委员会(IEC)标准IEC发布了一系列与防静电接地线有关的国际标准,如IEC 61340-5-1 "Electrostatics - Part 5-1: Protection of electronic devices from electrostatic phenomena - General requirements"。
防雷及接地系统设计准则

1.4 当防雷及等电位采用共同接地时,接地电阻应按各系统中的要求的最小值设置(≤1Ω)。
1.5 分层机电设备接地,兹分为水泵、配电盘、强弱电间、桥架及母线、3大运营商机房、外露风机及冷却水塔、发电机等。
1.6 弱电设备指建物内外监控设备浪涌保护,及室外立柱监控设备防雷保护。
二 建筑物本体防雷设计
2.1 接地体的设置类型:①筏板或箱形基础,②独立基础,③桩基。
表2.2 雷区防护分区 LPZ0A区 电磁场没有衰减,各类物体都可能遭到直接雷击,属于完全暴露的不设防区。 LPZ0B区 电磁场没有衰减,各类物体很是遭受直接雷击,属于充分暴露的直击雷防护区。
LPZ1区
由于建筑物的屏蔽措施,流经各类导体的雷电流比直击雷防护区LPZOB区进一步 减小,电磁场得到了初步的衰减,各类物体不可能遭受直接雷击。
2.7 屋顶彩灯或屋顶外轮廓照明装置的设计的原则
2.7.1 屋顶照明装置应设有防雷保护装置,同时其线路必须穿金属管。
2.7.2 供屋顶照明用配电盘内需设浪涌保护器,并就近与防雷装置连接。
三 分层机电设备等电位设计
3.1 一般规定
3.1.1
总等电位由紫铜板制成,应将建筑物内保护干线、接地干线、设备进线总管、建筑物金属构件、集中采暖季空调系统的升压管等导 电体进行连接,总等电位联结均采用各种型号的等电位卡子,不允许在金属管道上焊接。
2.2.2
规格:当钢筋≥φ16时,应利用两根钢筋(绑扎或焊接)作为一组引下线;当钢筋≥φ10时,应利用四根钢筋(绑扎或焊接)作为一组引下 线。
2.2.3 室外需接地的设备:外墙引下线在地坪下0.8~1m处用40X4或φ12mm镀锌导体引出与室外接地线焊接,并作防腐处理。
2.2.4
emc基本准则

emc基本准则1. 什么是EMC?EMC是指电子设备在同一电磁环境下相互协调工作的能力。
在现代社会中,电子设备的使用日益普及,而各种电子设备之间的电磁干扰问题也随之增多。
EMC的目标是确保不同设备之间不会产生电磁干扰,从而保证设备的正常运行。
2. EMC基本准则EMC基本准则是指在设计和使用电子设备时应遵循的一些原则,以确保设备满足EMC要求。
以下是一些常见的EMC基本准则:2.1. 电磁兼容性设计电磁兼容性设计是指在电子设备的设计过程中考虑到电磁干扰和抗干扰的要求。
设计人员应该尽量减小设备本身产生的干扰,同时增加设备的抗干扰能力。
2.2. 地线设计地线设计是确保设备内部各个电路之间和设备与外界之间良好的接地连接。
良好的地线设计可以减小电磁场的辐射和接收到的干扰,从而提高设备的抗干扰能力。
2.3. 信号线布局信号线的布局应该遵循一定的原则,如尽量减小信号线之间的互相干扰,避免信号线与电源线或高功率线路的交叉。
合理的信号线布局可以降低信号线的辐射和接收到的外部干扰。
2.4. 滤波器的应用滤波器可以减小设备对电源线上的高频噪声的敏感度,并减小设备本身产生的噪声对外界的干扰。
在设计中合理应用滤波器可以提高设备的抗干扰能力。
2.5. 接地和屏蔽接地和屏蔽是减小电磁干扰的重要手段。
合理的接地设计可以确保设备正常工作,并减小对其他设备的干扰。
屏蔽可以有效阻挡外部电磁干扰对设备的影响。
3. EMC的重要性EMC对于现代社会的电子设备应用至关重要。
如果设备的电磁兼容性不好,可能会导致设备之间产生干扰,甚至无法正常工作。
这不仅会影响设备的使用寿命和可靠性,还可能对周围的其他设备产生干扰,甚至对人体健康造成影响。
4. EMC测试与认证为了确保电子设备的电磁兼容性,各个国家和地区都制定了相应的EMC测试和认证标准。
通过EMC测试和认证,可以验证设备是否满足相应的EMC要求。
只有通过了EMC测试和认证,设备才能获得上市销售的资格。
电气设计规范

电气设计规范电气设计规范是指在电气工程设计过程中需要遵循的一系列标准和规范,以确保设计方案的安全性、稳定性和可靠性。
下面将详细介绍电气设计规范的主要内容。
1. 设计准则:电气设计应遵循国家相关法律法规和标准,如《建筑电气设计规范》、《电气设备安装工程施工及验收规范》等。
同时,还应考虑工程的实际情况和用户的需求进行具体设计。
2. 用电负荷计算:根据建筑物的用电设备、设施和用电负荷情况,进行用电负荷计算,以确定合理的电气系统容量和配电设备的规格。
3. 配电系统设计:根据用电负荷计算结果,合理布置和设计各级配电房和配电线路,确保电力供应的稳定性和可靠性。
4. 电气设备选择:根据用电负荷和设备要求,选择符合国家标准和要求的电气设备,如变压器、开关柜、电缆、电力电缆桥架等。
5. 接地系统设计:设计合理的接地系统,包括接地网、接地极和接地装置,以确保电气设备的安全运行和人身安全。
6. 保护装置设计:设计合理的保护装置,包括过载保护、短路保护、漏电保护等,以提供对电气系统和设备的保护。
7. 照明系统设计:根据建筑的功能和需求,合理设计照明系统,包括灯具的选择、布置和控制方式,以提供良好的照明效果和舒适的用电环境。
8. 接线方式设计:设计合理的接线方式,包括电气线路的布置、线缆的选择和敷设方式,以确保电气连接的可靠性和安全性。
9. 防雷及过电压保护设计:设计合理的防雷和过电压保护装置,以提供对电气设备和系统的保护,避免由雷击和过电压引起的故障和损坏。
10. 自动化控制设计:根据系统的需要,设计合理的自动化控制系统,包括控制设备、传感器、测量仪表和监控系统等,以实现对电气设备和系统的自动控制和监测。
综上所述,电气设计规范主要包括设计准则、用电负荷计算、配电系统设计、电气设备选择、接地系统设计、保护装置设计、照明系统设计、接线方式设计、防雷及过电压保护设计和自动化控制设计等内容。
这些规范的遵循不仅可以确保电气设计的安全和可靠,还能提高电气设备的使用寿命和工作效率,并满足用户的需求。
工业电气设计规范

工业电气设计规范工业电气设计规范是指在工业电气系统设计、安装和运行中应遵循的标准和规范。
以下是一些常见的工业电气设计规范:1. 设计准则和目标:在进行工业电气设计时,应根据相关法律法规和国家标准,确保电气系统的安全可靠、高效节能,并满足工业生产的需求。
2. 设计负荷计算:根据具体的用电设备和工艺要求,计算各个电气设备的负荷需求,确保电气系统的供电能力满足工业生产的需求。
3. 电气设备选择:选择符合国家标准和质量要求的电气设备,确保其安全可靠、高效节能,并满足工业生产的需求。
4. 电缆敷设:根据电气系统的设计需求和环境条件,合理敷设电缆,确保电缆的优良电气性能和防护能力。
5. 接地系统:合理设置和设计接地系统,确保电气系统的安全运行和人身安全。
6. 线路保护和断路器选择:根据负荷需求和电气设备特性,选择合适的断路器和线路保护装置,确保电气系统的安全可靠。
7. 保护措施:根据电气系统的特点和用途,设置相应的保护措施,如过电压保护、漏电保护等,确保电气系统对人员和设备的保护。
8. 照明设计:合理设计照明系统,确保工业场所的照明需求,提供良好的照明环境和视觉效果,并节能减排。
9. 法律法规和安全标准:严格遵守国家相关的法律法规和安全标准,确保电气系统的安全可靠和符合法律要求。
10. 工程施工和验收:在工程施工过程中,严格按照设计要求进行施工和安装,确保工程的质量和安全。
在工程完成后,进行验收,确保电气系统的安全运行。
总之,工业电气设计规范是为了确保工业电气系统的安全可靠、高效节能和满足工业生产需求而制定的标准和规范。
工程设计和施工人员应遵守相关规范,并根据具体情况进行调整和优化,以确保电气系统的安全运行和提高生产效率。
ieee std 344-2013对应国标

ieee std 344-2013对应国标引言概述:IEEE Std 344-2013是一项重要的国际标准,它为电力系统的设计和运行提供了准则和规范。
在中国,对应的国家标准是GB/T 344-2013。
本文将从五个大点来详细阐述IEEE Std 344-2013对应国标的内容。
正文内容:1. 设计准则1.1 设备选型:IEEE Std 344-2013和GB/T 344-2013都提供了关于电力设备选型的准则。
这些准则包括设备的额定电压、额定电流、额定功率等方面的要求,以确保设备能够满足系统的需求。
1.2 系统配置:两个标准还规定了电力系统的配置准则,包括配电变压器的选择、电缆和导线的布置、开关设备的安装等。
这些准则有助于确保系统的可靠性和安全性。
2. 运行规范2.1 电压和频率:IEEE Std 344-2013和GB/T 344-2013都对电力系统的电压和频率提供了规范。
这些规范包括电压的稳定性要求、频率的合理范围等,以确保系统的正常运行。
2.2 短路电流:两个标准还规定了短路电流的计算和限制。
这些规范有助于确保系统在短路故障发生时能够快速、可靠地切断电路,以保护设备和人员的安全。
2.3 过电压保护:两个标准还规定了过电压保护的要求。
这些规范包括过电压保护装置的选择、设置和测试等,以确保系统在过电压事件发生时能够及时采取措施,保护设备免受损害。
3. 设备安装3.1 设备间距:IEEE Std 344-2013和GB/T 344-2013都规定了不同类型设备之间的最小间距要求。
这些要求有助于防止设备之间的电弧击穿和火灾等安全问题。
3.2 接地系统:两个标准还规定了设备接地系统的要求。
这些要求包括接地电阻的限制、接地导体的选择和布置等,以确保设备的安全接地。
3.3 安全设施:两个标准还规定了电力设备安装过程中的安全设施要求,包括安全警示标识、防护装置等。
这些要求有助于保护工作人员的安全。
4. 维护和检修4.1 维护计划:IEEE Std 344-2013和GB/T 344-2013都提供了关于电力系统维护计划的指导。
电子电路布局的EMC设计准则和示例

电子电路布局的EMC设计准则和示例EMC(Electromagnetic Compatibility,电磁兼容性)是指电子设备在电磁环境中无相互干扰且能正常工作的能力。
在电路设计过程中,EMC设计是非常重要的一环,它能够保证电子设备正常运行,并减少电磁干扰对其他设备的影响。
本文将介绍电子电路布局的EMC设计准则和示例,并详细列举步骤。
一、EMC设计准则:1. 尽量减少回路长度:回路长度越长,电磁波传播的路径就越长,干扰信号的问题会更加严重。
因此,在设计电路布局时要尽量缩短回路长度。
2. 适当使用铺铜:通过合理使用铺铜层来减少回路的阻抗,降低电磁辐射的问题。
同时,铺铜层还可用于建立大地平面,增加电磁屏蔽效果。
3. 保持信号线和电源线的分离:为了避免信号线和电源线之间互相干扰,应尽量将它们分离开来布局。
可以使用不同的铺铜层或间隔来隔离信号线和电源线。
4. 避免信号线和辐射物体的交叉:辐射物体包括传输线、散射线和天线等。
信号线和辐射物体之间的交叉会引起电磁干扰,因此应避免它们的交叉。
5. 采用合适的布局规划:合理规划电路板上各部分的位置,确保信号的传输路径尽可能短,同时也要考虑到布线、阻抗匹配等问题。
6. 控制布线走线:布线走线要遵循短、粗、宽、直的原则,尽可能减小阻抗,降低交叉干扰,提高信号质量。
7. 合理选择元器件:选择合适的元器件对EMC设计非常重要。
应选择与EMC 要求相符的低噪声、低电磁辐射的元器件,并尽量避免使用有明显辐射磁场的元器件。
8. 加强接地设计:良好的接地设计可以提高电磁屏蔽效果,减少电磁辐射。
应在电路设计中充分考虑接地的布局和连接方法,并避免接地线的断开、升高阻抗等问题。
9. 使用滤波器和抑制器:滤波器和抑制器可以有效抑制电磁辐射和吸收噪声,提高电路的抗干扰能力。
在设计电路布局时,可以考虑加入合适的滤波器和抑制器,进一步提高电磁兼容性。
10. 增加屏蔽:对于特别敏感的部件或高频信号,可采用金属屏蔽罩或截获罩等形式进行屏蔽,减少电磁辐射和接收干扰。
工业电气设备的接地保护

工业电气设备的接地保护工业电气设备的接地保护工业电气设备的接地保护【1】【摘要】本文主要介绍了工业电气设备接地保护的有关概念和接地保护的重要作用,并根据接地保护的作用,将接地保护分为两大类,并分别作出了阐述,最后,本文对工业电气设备接地保护的技术原则和装置的运行提出了几点经验,供同行业者参考。
【关键词】电气设备;接地保护;接地保护作用和分类;技术原则一、引言工业电气设备在安装完毕以后,需要对其进行接地保护装置的安装,这是电气设备安装过程必不可少的过程,也是至关重要的一环。
接地系统的正确安装是保护电气设备免遭意外故障损坏的重要举措,此外,通过安装接地保护装置还可以起到保护人身安全的作用。
二、工业电气设备接地保护的作用电气设备的接地保护不仅可以防止因漏电流导致人身伤亡,除了此作用之外,电气设备接地保护还可以防止电气设备和铺设的电气线路因雷击、火灾等遭受破坏,通过接地保护,可以最大限度的保证电网电力系统、自身设备的正常运行。
1、防止电击人体阻抗和其所处的物理环境有很大关系,其实际阻抗值与环境湿度成反比,即当物理环境越潮湿,人体所表现出来的实际阻抗值就越低,因而也就更容易因电气故障遭受电击。
反之,当物理环境比较干燥时,人体的皮肤表层也相当干燥,从而其对外实际阻抗值也相对较大,即使有轻微电击,人体也能迅速摆脱电击源。
电气设备安装了接地装置以后,电气设备和大地通过接地导线连接在一起,从而使得电气设备的电位接近大地电位,这样就能对电气设备进行良好的保护,也避免了对人身造成的伤害。
2、保证电力系统的正常运行对变电站或变电所来说,工业电气设备的接地保护,一般是将三相电线的中性点进行接地。
接地电阻一般要求很小,一些设备先进重要的变电站都会采用接地电网方式,进行接地保护,从而可以确保接地电阻足够小而且可靠接地。
变电站接地保护的目的是使电网的中性点与地之间的电位接近于零。
三、工业电气设备接地保护的分类电气设备接地保护按其保护的作用的不同,可以分为两类:保护性接地和功能性接地。
电气安全设计规范

电气安全设计规范一、概述电气安全设计是为了确保电气设备的安全运行,减少电气事故发生的概率。
本规范旨在为电气安全设计提供准则和建议,确保电气设备在设计、安装和使用过程中符合安全要求。
二、电气设备选择1. 根据工况和需求选择适当的电气设备,确保其符合相关标准和规范要求。
2. 选择具有较高安全性能的电气设备,如防水、防爆、防火等特性。
3. 考虑电气设备的可靠性和维护性,选择易于操作和维修的设备。
三、电气设备安装1. 选择合适的安装位置,远离易燃易爆物品,确保设备通风良好。
2. 根据设备功率和电流要求,选用合适的电缆和导线进行连接。
3. 安装电气设备时,遵循相关的安装要求和规范,确保设备牢固、接线正常。
四、电气系统的接地1. 在电气系统中正确进行接地,确保人身安全和设备的正常运行。
2. 接地电阻要符合要求,确保接地效果良好。
3. 对于带有金属外壳的电气设备,要进行可靠接地,防止触电危险。
五、电气设备的绝缘1. 选择符合要求的绝缘材料和绝缘隔离装置,确保设备在运行中不会发生漏电事故。
2. 定期检查和测试设备的绝缘性能,确保其正常工作。
3. 对于高压设备,采取相应的绝缘措施,防止触电事故的发生。
六、电气设备的保护1. 对电气设备进行过载和短路保护,确保设备在异常情况下能够及时断电,避免事故的发生。
2. 安装合适的接触器和保护器件,对设备进行监控和保护。
3. 配备相应的漏电保护装置,及时切断电源,避免触电伤害。
七、电气工作人员的安全1. 保证电气工作人员具备相关的操作技能和安全意识,经过相关培训和考试合格。
2. 在电气设备运行和维修过程中,必须戴好个人防护用品,如绝缘手套、绝缘靴等。
3. 严禁未经授权的人员擅自操作电气设备,确保操作人员的安全。
八、应急措施1. 建立应急预案,对可能发生的电气事故进行预防和应对。
2. 配备急救设备和消防设备,保证在事故发生时能够及时进行救援和灭火。
九、定期检查和维护1. 对电气设备进行定期检查和维护,确保其正常运行。
接地线规定

接地线规定接地线规定是指在电气系统中,为了确保人身安全,防止电气设备因电网故障而引起触电、火灾等事故,对接地线的规定和要求。
接地线是连接电源设备和接地体的导线,用于将电气设备的非电气部分(如机壳、框架等)与地面建筑物的金属部分连接,形成低阻抗的电流回路。
首先,接地线应符合国家相关标准的要求,如GB 14048.5-2010《低压成套器具和控制设备第5部分:开关设备和控制设备的选择、安装和使用准则》等。
这些标准规定了接地线的材质、截面、长度等必要参数,确保接地线的质量和安全性。
其次,接地线应连接到合适的接地体上。
接地体一般是建筑物的金属构件或专门设置的地下接地极,用于将电气设备的非电气部分与真实地连接。
接地体的位置应合理选择,通常是在离电气设备较近的位置,以减小接地回路的电阻。
建筑物的接地体应符合相关规范,如电力工程施工及验收规范等,确保接地线与接地体的连接牢固可靠。
同时,接地线的过长或过短都会影响电气设备的安全性。
过长的接地线会增加接地回路的电阻,导致接地线的效果不佳;过短的接地线则可能造成接地线与电源设备之间的距离过近,增加电气设备发生触电事故的风险。
因此,在设计和安装接地线时,应根据具体情况,合理设置接地线的长度,以确保接地线的效果和安全性。
此外,接地线的净截面积也是非常重要的。
净截面积是指导线的截面积减去漆层的面积。
净截面积越大,电流通过接地线时的电阻越小,安全性越高。
因此,在选择接地线材质和尺寸时,应根据实际需要,确保接地线的净截面积符合安全要求。
最后,接地线还应定期检查和维护,以确保其可靠性和安全性。
定期检查可以包括:检查接地线与接地体之间的连接是否牢固;检查接地线是否存在破损、腐蚀等情况;测量接地回路的电阻等。
如果发现接地线存在问题,应及时修复或更换,确保电气设备的安全运行。
总之,接地线规定对于保障电气设备及人身安全至关重要。
遵循相关标准的要求,合理设置接地线的长度和位置,选择适当的材质和尺寸,并定期检查和维护接地线,可以有效预防电气事故的发生,提高电气系统的安全性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
《电气电子设备接地设计准则》
机架式设备的接地
机架式系统一般采用三个地汇流条:工作地、电源地、保护地。
数字工作地与模拟工作地连到工作地汇流条上,电源地连到电源地汇流条上,保护地连到保护地汇流条上。
如果设备中数字电路与模拟电路间的干扰很强,则应将工作地汇流条细分为模拟地汇流条与数字地汇流条,各部分的数字工作地与模拟工作地分别连到相应的地汇流条上。
对于大型的、系统可靠性要求较高的设备,保护地最好与工作地分开引出,就近接到机房的接地桩上。
对于小型的、可靠性要求较低的设备,可以将保护地与工作地在机架上汇接后引出。
典型的机架式系统接地树示意图如下所示:
机架式系统接地树示意图
机架式系统地的典型汇接图如下所示:
模拟工作地
数字工作地 电源地 保护地
保护地电源地工作地
机架设备接地系统示意框图
对于有多个机架的设备,各个机架的工作地、保护地和机壳地建议分别用接地线引到接地桩或接地汇集线上。
对于交流供电的设备,机壳要接交流保护地线。
对于无法接大地的设备,如果其机身为金属壳体,则将工作地、保护地直接接到其金属壳体上。
汇流条到机架地汇接点的接地线材料应采用多股铜线,对于移动通信基站设备,连接铜线的截面积不小于35mm2。
其它设备的连接线截面积不小于16mm2,两端应焊接开口鼻。
后背板到汇流条的接地铜线,总截面积应大于9mm2。
设备内部接地线的长度应尽可能短,以不大于15cm为宜。
设备机壳接地螺栓应足够大(M8),位置要靠近接地桩或接地汇集线,接地螺栓处应有明显的接地标志。
非机架设备的接地:
小型低速(频率小于10MHz)设备可以采用工作地浮地,或工作地单点接金属外壳。
金属外壳单点接大地。
小型高速(频率大于10MHz)设备的工作地应与其金属机壳实现多点接地,接地点的间距应小于最高工作频率波长的1/20。
金属外壳应单点接大地。
PCB板的接地设计
1、PCB板布层设计
对于高频(频率大于10MHz)数字电路,必须采用多层板。
电源层最好紧邻地层且在地层的下面。
在频率较低时,可以在电源层与地层间加一个信号层。
地层的边缘比电源层的边缘至少大3mm。
地层的边缘比信号层的边缘至少大3mm。
2、多层PCB的典型分层安排
理想的分层安排如下,适用于对EMC要求高的高频数字电路。
成本高。
4层:S1、G、P、S2
6层:S1、G、S2、P、G、S3
8层:S1、G、S2、G、P、S3、G、S4
10层:S1、G、S2、G、P、S3、G、S4、G、S5
较理想的分层安排如下,适用于对EMC要求较高的高频数字电路。
成本相对较低。
6层:S1、G、S2、S3、P、S4
8层:S1、G、S2、S3、G、S4、P、S5
S1、G、S2、P、S3、S4、G、S5
10层:S1、G、S2、G、S3、P、S4、S5、G、S6
其中:G —地(Ground)层
P —电源(Power)层
S —信号(Signal)层,S1为TOP层。
3、接地设计要求
在进行多层板的布线设计时,尽量将数字电路与模拟电路安排在不同的布线层,其地也安排在不同的层。
如果必须在同一层内布设数字电路与模拟电路,则应对它们进行分区,其地层上也应进行分区。
如果同一层内分区的数字电路与模拟电路之间没有联系,则应对其地层进行分割,将同一地层上的数字地与模拟地分开。
如果同一层内分区的数字电路与模拟电路之间有少量信号线,则应在其分割开的数字地与模拟地之间搭桥,实现单点联接,桥的位置应在信号线的下方,应保证所有信号线在跨越二区时都从桥的上面走线。
如果同一层内已分区的数字电路与模拟电路之间有较多的信号线,让所有信号线在跨越二区时都从桥的上面走线很困难,则只对地层进行分区,不再进行分割,即采取分区而不分割的方法。
地层应尽量保持完整。
地层上不应有狭长的孔缝。
应特别注意,连接器插针(或其它器件的成排插针)穿过地层时,地层上的过孔之间应保证有铜箔连接到地层,否则就会形成一条狭长的缝。
如果多层板上有多层数字地,应通过尽量多的过孔将它们连起来,形成一个大的地系统。
在印制版上,1000V以上级别的雷击浪涌保护器件必须单独设立保护地..应尽可能靠近插座或印制板的边缘,保护地线应尽可能粗、短且均匀,保护地除了与保护器件相连以外不能与其它元器件和其它地线相连,保护地与其它焊盘、走线应隔离足够距离。
保护地线应独立引出单板,接到后背板的保护地层上。
射频电路的地线应与组件的金属外壳紧密相连,即将外壳作为工作地使用。
地线插针应足够多且应纵向安排,接地线与地线插针连线要足够粗,以免形成接地瓶颈。
对于高频信号尤其是高频时钟信号,其插针四周应该用地线插针包围起来。
PCB上未布线的空余区域应该用敷铜层填满,并用足够粗的连线与工作地相连。
元器件的接地设计
具有金属外壳的接插件,其金属外壳要与机壳良好搭接。
如不便接机壳,则接工作地。
雷击浪涌保护器件(TVS)的接地端应接到保护地。
当一个IC芯片既有模拟信号又有数字信号时,元器件的数字地引出端直接接至模拟地引出端,再接至印制版的模拟地母线上(双层板)或模拟地平面上(多层板)。
在双层印制板上,一个大规模IC芯片的多个接地引出端应尽量直接相连后再单点接到印制板的相应地线上。
线缆的接地设计
64kbit/s信号传输应采用屏蔽双绞线,其屏蔽层收发两端均要接地,但双绞线的回流线应采用单点接地。
2048 kbit/s信号传输时应采用屏蔽双绞线或同轴电缆。
双绞线的屏蔽层收发两端均要接地,回流线采用复合接地(发端直接接地,收端通过0.1μF陶瓷电容接地);同轴电缆的外导体收发两端均要接地。
为了避免地电位差的不良影响,同轴电缆收端可通过一电容器(0.1μF陶瓷电容)接地。
8448 kbit/s、34368 kbit/s、139264 kbit/s、155520 kbit/s信号传输时不宜采用双绞线,可采用同轴电缆,同轴电缆的外导体收发两端均要接地。
对于高于100M bit/s的数字信号,最好采用光缆传输。
高频射频信号的传输,应采用具有良好屏蔽性能的同轴电缆。
同轴电缆的地层应保证与金属座实现360度环接。
