不锈钢金相检验
不锈钢金相检测标准

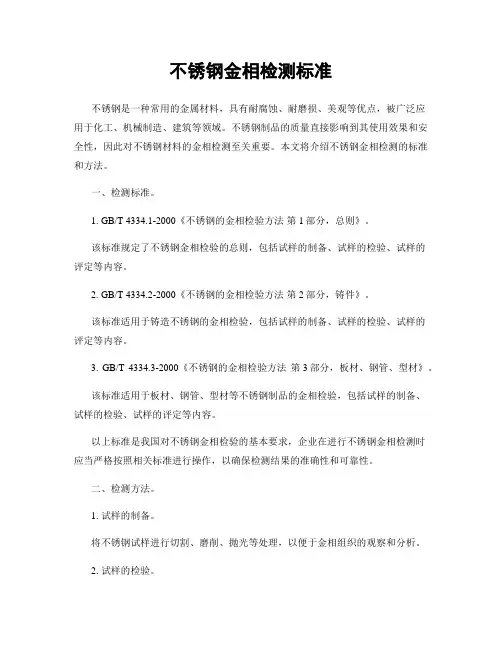

不锈钢金相检测标准不锈钢是一种常用的金属材料，具有耐腐蚀、耐磨损、美观等优点，被广泛应用于化工、机械制造、建筑等领域。
不锈钢制品的质量直接影响到其使用效果和安全性，因此对不锈钢材料的金相检测至关重要。
本文将介绍不锈钢金相检测的标准和方法。
一、检测标准。
1. GB/T 4334.1-2000《不锈钢的金相检验方法第1部分，总则》。
该标准规定了不锈钢金相检验的总则，包括试样的制备、试样的检验、试样的评定等内容。
2. GB/T 4334.2-2000《不锈钢的金相检验方法第2部分，铸件》。
该标准适用于铸造不锈钢的金相检验，包括试样的制备、试样的检验、试样的评定等内容。
3. GB/T 4334.3-2000《不锈钢的金相检验方法第3部分，板材、钢管、型材》。
该标准适用于板材、钢管、型材等不锈钢制品的金相检验，包括试样的制备、试样的检验、试样的评定等内容。
以上标准是我国对不锈钢金相检验的基本要求，企业在进行不锈钢金相检测时应当严格按照相关标准进行操作，以确保检测结果的准确性和可靠性。
二、检测方法。
1. 试样的制备。
将不锈钢试样进行切割、磨削、抛光等处理，以便于金相组织的观察和分析。
2. 试样的检验。
采用金相显微镜对试样的金相组织进行观察和分析，包括晶粒大小、晶界清晰度、相的分布等指标。
3. 试样的评定。
根据金相组织的观察结果，对试样进行评定，判断其是否符合相关标准的要求。
不锈钢金相检测是一项复杂的工作，需要具备一定的金相检验技术和经验。
在进行检测时，应当严格按照检测标准和方法进行操作，确保检测结果的准确性和可靠性。
三、检测设备。
1. 金相显微镜。
金相显微镜是进行不锈钢金相检验的主要设备，可以对试样的金相组织进行高倍率、高清晰度的观察和分析。
2. 金相显微镜配套设备。
包括金相显微镜切削机、金相显微镜磨削机、金相显微镜抛光机等设备，用于对试样进行制备处理。
以上设备是进行不锈钢金相检验的基本设备，企业在进行不锈钢金相检测时应当选用合适的设备，并进行定期的维护和保养，以确保设备的正常运行和检测的准确性。
不锈钢和耐热钢的金相组织及检验课件
43
• 奥氏体耐热钢 • 4Cr14Ni14W2Mo钢中的铬镍含量较多，在
室温就可得到奥氏体组织，该钢组织为奥 氏体＋碳化物，在800℃下能耐热不起皮
44
45
46
47
48
49
不锈钢和耐热钢的金相 组织及检验
中级班
1
不锈钢及其金相检验
. 不锈钢——在空气和弱腐蚀介质中抵抗腐 蚀的钢
. 耐酸钢——在酸、盐溶液等强腐蚀介质中 抵抗腐蚀的钢
统称不锈耐酸钢，简称不锈钢
2
. 金属腐蚀概念 化学腐蚀：金属和周围介质发生化学反映而
使金属损坏的现象。(不产生电流)
铸铁在高 温下氧化
3
11
12
13
• 2Cr13钢，淬火温度： 980~1000 ℃，经 1050 ℃油淬后，组织为马氏体＋少量残余 奥氏体，经650 ℃回火后，组织为索氏体
14
15
. 3Cr13、4Cr13，淬火温度一般为1050℃~ 1100 ℃ ，淬火组织为马氏体＋未溶碳化物， 回火后组织为索氏体＋碳化物
. 电化学腐蚀：金属与电解质溶液构成微电 池而引起的腐蚀。
4
5
. 提高金属抗蚀性的途径： • 加入Cr、Ni、Si等合金元素，使钢在室温下
得到单相的固溶体 • 加入的Cr、Ni等合金元素使钢表面形成致
密的氧化物防护膜 • 减少或消除钢中存在的应力、组织和成分
不均匀现象
6
. 不锈耐酸钢的分类 铁素体钢、马氏体钢、奥氏体钢、沉淀硬 化钢
31
. δ铁素体和σ相 . δ铁素体是在高温区域形成的相，形成原因
是加热温度过高，停留时间过久，化学成 分波动或形成铁素体与奥氏体的元素达不 到平衡等原因而形成。
检测不锈钢的方法
检测不锈钢的方法检测不锈钢的方法不锈钢是一种耐腐蚀的合金材料，它的主要成分是铁、铬、镍等元素。
不锈钢具有优越的耐腐蚀性和高温性能，因此在许多领域广泛应用。
检测不锈钢的质量，主要是为了保证其性能的可靠性、减少因质量问题产生的损失。
本文将介绍不锈钢的检测方法，包括通用的检测方法和针对不同类型不锈钢的专用检测方法。
一、不锈钢的通用检测方法1.外观检查外观检查是最常用的检测方法之一。
通过肉眼或显微镜检查表面是否有划痕、凹陷、氧化皮和烧结痕迹等表面缺陷，同时也要查看其表面是否均匀、光洁度是否符合要求。
2.磁性检测磁性检测可以判断不锈钢的物理性能，即是否为铁磁性或非铁磁性。
一般来说，304不锈钢为非铁磁性，而410不锈钢为铁磁性。
利用这一性质，可以用磁铁或手动磁检仪检测不锈钢是否符合要求。
3.化学分析化学分析是检测不锈钢的重要方法之一，通过分析其成分来判断不锈钢是否符合要求。
目前常用的化学分析方法主要有电感耦合等离子体质谱仪、原子吸收光谱法、感应耦合等离子体发射光谱法等。
4.厚度测量检测不锈钢的厚度也是一种通用方法，可以用万能卡尺、超声波测厚仪等工具来进行测量，主要用于管道、板材等大型工件的测量。
二、不锈钢的专用检测方法1.钼钢检测方法钼钢是一种含钼量高于4%的不锈钢，其使用范围较主流不锈钢更为广泛。
由于其成分中含有大量的钼元素，也使其更难以检测和加工。
下面将介绍钼钢的检测方法。
（1）X射线探伤钼钢在制造过程中容易产生缺陷，在使用中也容易出现裂纹、爆炸等问题，因此需要对其进行X射线探伤。
这种方法可以检测出钢材内部的脆性损伤、气孔和杂质等，确保其质量和使用安全。
（2）磁粉探伤钼钢中含有较多的钼元素，使其磁性较差，磁粉检测被广泛应用于钼钢的检测中。
磁粉检测方法简单，操作方便，能够有效地检测出钢材表面和内部的裂纹、夹杂和气孔等缺陷。
2.双相不锈钢检测方法双相不锈钢由铁素体和奥氏体两种组织组成，具有极高的强度和耐腐蚀性能。
不锈钢金相实验方法及实验结果
不锈钢金相实验方法及实验结果
1.实验方法
1.1 准备样品
首先，选取需要进行金相实验的不锈钢样品，确保样品表面干净，无杂质。
1.2 制备样品
将选取的不锈钢样品切割成适当大小，然后进行抛光，以确保
样品表面光滑。
1.3 倒模
将抛光后的不锈钢样品放入金相实验倒模机中，倒入金相试剂，倒模时间根据试剂使用说明进行操作。
1.4 固定样品
从倒模机中取出固定后的样品，并在样品表面喷涂一层导电涂料，以增加观察效果。
1.5 研磨和腐蚀
将固定后的样品进行研磨和腐蚀的步骤，以去除可能存在的氧
化层。
1.6 洗净样品
用蒸馏水将研磨和腐蚀后的样品进行洗净，确保样品表面无残
留物。
1.7 镜检
将洗净后的样品放入金相显微镜中，调整镜头，观察样品的金
相组织。
2.实验结果
实验结果根据不锈钢样品的金相组织来描述其组织结构和特征。
根据观察到的金相组织类型，可以判断不锈钢的晶格结构、晶粒尺寸、晶界类型以及可能存在的缺陷和杂质。
实验结果应以文字和图片相结合的方式进行展示，确保实验结
果清晰可见。
3.实验注意事项
实验过程中需要佩戴个人防护装备，如手套、眼镜等。
在进行倒模和腐蚀等步骤时，要注意使用金相试剂和腐蚀剂的
安全操作。
洗净样品时要彻底清洗，以免残留物影响观察结果。
实验后要妥善处理样品和废液，注意环境保护。
以上是不锈钢金相实验方法及实验结果的简要介绍，如有需要，请根据具体实验要求进行操作。
不锈钢材质检测方法
不锈钢材质检测方法

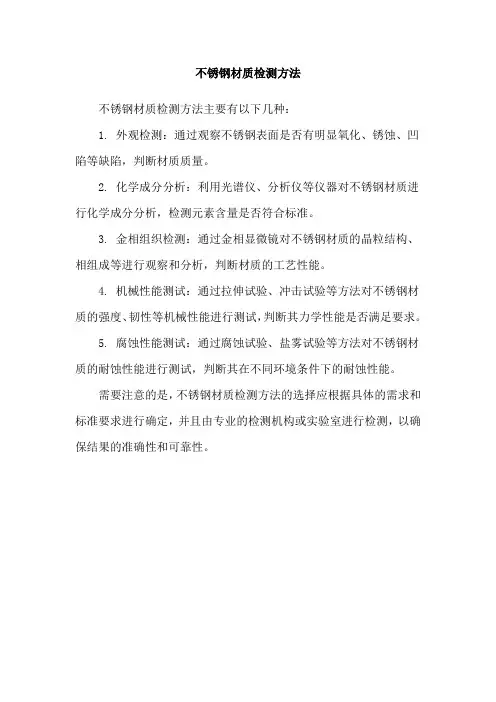

不锈钢材质检测方法主要有以下几种：
1. 外观检测：通过观察不锈钢表面是否有明显氧化、锈蚀、凹陷等缺陷，判断材质质量。
2. 化学成分分析：利用光谱仪、分析仪等仪器对不锈钢材质进行化学成分分析，检测元素含量是否符合标准。
3. 金相组织检测：通过金相显微镜对不锈钢材质的晶粒结构、相组成等进行观察和分析，判断材质的工艺性能。
4. 机械性能测试：通过拉伸试验、冲击试验等方法对不锈钢材质的强度、韧性等机械性能进行测试，判断其力学性能是否满足要求。
5. 腐蚀性能测试：通过腐蚀试验、盐雾试验等方法对不锈钢材质的耐蚀性能进行测试，判断其在不同环境条件下的耐蚀性能。
需要注意的是，不锈钢材质检测方法的选择应根据具体的需求和标准要求进行确定，并且由专业的检测机构或实验室进行检测，以确保结果的准确性和可靠性。
不锈钢与耐热钢金相检验
不锈钢与耐热钢金相检验引言不锈钢和耐热钢是常用的金属材料，常用于制造机械零件、石油化工设备、核工业等领域。
金相检验是一种常用的检验方法，可以通过观察材料的组织结构来评估材料的质量和性能。
本文将介绍不锈钢和耐热钢金相检验的原理、方法和应用。
不锈钢的金相检验原理不锈钢是一种含有至少12%铬的合金，具有良好的抗腐蚀性能。
金相检验可以通过显微镜观察不锈钢的晶粒和相组成，评估不锈钢的抗腐蚀性能、硬度等性能。
方法进行不锈钢金相检验的步骤如下：1.采集不锈钢样品，并进行打磨和抛光处理，以便观察材料的组织结构。
2.用显微镜观察样品的金相结构，可以使用光学显微镜或电子显微镜。
3.观察样品的晶粒大小、相含量、相分布等特征，并进行记录和分析。
4.根据金相观察结果，评估不锈钢的质量和性能，比如抗腐蚀性能和机械性能。
应用不锈钢金相检验广泛应用于以下领域：1.制造业：用于评估不锈钢材料的质量和性能，确保产品符合标准要求。
2.石油化工：用于检验不锈钢管道和储罐等设备的抗腐蚀性能。
3.食品加工：用于评估不锈钢机械设备的卫生性能。
4.医疗器械：用于检验不锈钢器械的材料质量和表面加工质量。
耐热钢的金相检验原理耐热钢是一种能耐受高温环境的钢材，主要用于制造高温设备和耐火材料。
金相检验可以通过观察耐热钢的相组成和显微结构来评估材料的高温性能。
方法进行耐热钢金相检验的步骤如下：1.采集耐热钢样品，并进行打磨和抛光处理，以便观察材料的组织结构。
2.使用显微镜观察样品的金相结构，可以使用光学显微镜或电子显微镜。
3.注意观察样品的结构稳定性和相分布情况，评估耐热钢在高温环境下的性能。
4.根据金相观察结果，评估耐热钢的质量和性能，比如抗氧化性能和耐火性能。
应用耐热钢金相检验广泛应用于以下领域：1.火力发电：用于评估耐热钢管道和锅炉等设备的高温性能。
2.航空航天：用于检验耐热钢材料的高温稳定性和变形情况。
3.冶金行业：用于评估耐火材料的材料质量和耐久性。
不锈钢金相试验标准
不锈钢金相试验标准是对不锈钢材料进行金相试验的规范，旨在评估不锈钢材料的组织结构、晶粒尺寸、缺陷和包括非金属夹杂物等方面的性能。
金相试验是通过对金相组织的观察和分析来评定材料的品质和特性，对于不锈钢材料而言，金相试验是十分重要的，因为不锈钢材料的组织结构对其耐蚀性、强度和加工性等方面性能有着重要影响。
下面将从试验前的准备、试验过程以及结果分析等方面详细介绍不锈钢金相试验的标准。
一、试验前准备1. 材料准备：首先需要准备好不锈钢试样，试样应具有代表性，并且需满足试验标准所规定的尺寸和形状要求。
2. 试样的精磨：对试样进行粗磨和精磨处理，以消除试样表面的划痕和氧化层，为后续的腐蚀和观察提供条件。
3. 腐蚀试剂的准备：根据试验标准的要求，准备好适用于不锈钢金相试验的腐蚀试剂，通常包括酸性和碱性腐蚀试剂。
二、试验过程1. 腐蚀：将经过精磨处理的试样置入腐蚀试剂中，按照试验标准规定的时间进行腐蚀处理，以显微镜观察试样表面的组织结构。
2. 清洗：腐蚀结束后，对试样进行清洗处理，去除腐蚀试剂残留和表面产生的氧化物。
3. 显微镜观察：将清洗后的试样放入金相显微镜中，观察试样的金相组织结构，包括晶粒尺寸、相对比例、晶界及夹杂物等。
三、结果分析1. 组织结构评定：根据观察到的金相组织结构，对试样的晶粒尺寸、晶界清晰度、夹杂物含量等进行评定，判断是否符合不锈钢金相试验标准的要求。
2. 缺陷检测：通过金相观察，检测试样中存在的各类缺陷，如夹杂物、气孔、夹杂等，评定其对材料性能的影响。
3. 数据记录与报告：将试验过程中的观察结果、数据记录并整理成报告，对试样的金相组织结构和缺陷情况进行描述和总结。
四、注意事项1. 操作规范：进行金相试验时，必须严格按照试验标准和操作规程进行操作，以保证试验结果的准确性和可靠性。
2. 安全防护：在使用腐蚀试剂和显微镜观察时，必须做好相关的安全防护措施，避免对人身和设备造成伤害。
3. 设备校准：金相试验所用的显微镜、腐蚀槽等设备需要定期进行校准和维护，以确保试验设备的正常运行和测量准确性。
关于几种常见不锈钢的金相检验
201信息技术与机电化工一、不锈钢的基本概念不锈钢指在大气、酸、碱和盐等溶液，或者在其他腐蚀介质中具有良好的化学稳定性的钢的总称。
它具有良好的耐腐蚀、氧化性能、力学性能、物理性能和工艺性能（铸造、压力加工、热处理、焊接）。
耐大气、蒸汽和水等弱腐蚀介质的钢称为不锈钢，将耐酸、碱和盐等腐蚀性强的钢为耐酸（蚀）钢。
在广义上来说，不锈钢也包括不锈耐热钢，即具有较好的抗高温氧化性（和高温强度）的不锈钢。
二、不锈钢中常见元素和合金元素作用不锈钢中最主要的有 C、Cr、Ni 三种元素。
C 是不锈钢中的强化元素，特别是马氏体不锈钢中的重要强化元素。
C 会强烈地促进奥氏体的形成。
但 C 极易与其他合金元素（如 Cr）生成碳化物（Cr，Fe）23C 6，并在晶界析出造成晶界贫铬，导致不锈钢的晶界腐蚀敏感性。
为此奥氏体不锈钢中需严格控制其含碳量，同时加入 Ti、Nb、Ta 等元素优先与 C 生成 TiC、NbC、TaC 等碳化物，以提高不锈钢的耐晶界腐蚀性能。
Cr 能溶入铁素体，扩大铁素体区，缩小、封闭奥氏体区，并提高钢中铁素体的电极电位。
但 Cr 易与 C 生成（Fe，Cr）7C 3和（Fe，Cr）23C 6等两种碳化物。
三、不锈钢中的其他相不锈钢中由于大量合金元素的加入而改变了其他相变特性，会出现了一些特定的组织相。
δ铁素体是不锈钢中较易出现的一种相。
δ铁素体也叫高温铁素体，表现出较高的脆性且易引发点腐蚀，在加工过程中易引发裂纹。
α相是一种 Fe、Cr 原子比例相等的 Fe-Cr 金属间化合物，硬而脆。
α相显著地降低钢的塑性、韧性、抗氧化性、耐晶界腐蚀性能，危害性较大，应尽力避免该相的出现。
四、不锈钢的金相检验（一）金相检验试样制备流程及注意事项流程：砂轮磨平—砂纸磨制—机械抛光。
奥氏体型不锈钢基体组织较软，韧性较高和易加工硬化，试样制备的难度较大，易产生机械滑移和扰乱金属层等组织假象而影响正常的金相组织分析和检验。
不锈钢金相检验标准
不锈钢金相检验标准一、引言不锈钢是一种重要的金属材料，具有耐腐蚀、高强度和良好的机械性能等特点。
为了保证不锈钢产品的质量，金相检验是必不可少的手段。
本文将详细介绍不锈钢金相检验的标准。
二、金相检验的目的和意义金相检验是通过显微镜观察金相组织的方法，可以确定不锈钢的晶体结构、相态和组织分布等信息。
通过金相检验，可以评估不锈钢的化学成分、加工工艺和热处理效果，从而判断其性能是否符合要求。
金相检验的结果可以指导不锈钢的选材、生产和使用，提高产品的质量和可靠性。
三、金相检验的基本步骤1. 样品制备：从待检不锈钢产品中取样，经过切割、打磨和腐蚀等步骤，制备出适合金相观察的试样。
2. 显微镜观察：将制备好的试样放置在金相显微镜下，通过调节显微镜参数，观察试样的金相组织。
3. 图像采集和分析：使用数字显微镜或图像分析系统，采集试样的金相图像，并进行图像处理和分析，获得有关组织特征的定量数据。
四、金相检验的主要内容1. 晶体结构：观察不锈钢试样中晶粒的形状、大小和排列方式，判断晶体结构是否均匀、细致。
2. 相态组成：通过观察不锈钢试样中的相区分布和相比例，确定其中的奥氏体、铁素体等相的含量和形态。
3. 组织特征：观察不锈钢试样的晶界、孪生、沿晶腐蚀等组织特征，评估试样的综合性能。
4. 化学成分：通过能谱仪等设备，对不锈钢试样进行化学成分分析，确定元素含量是否符合标准要求。
5. 加工工艺和热处理效果：通过观察不锈钢试样的晶界和晶内组织，判断加工工艺和热处理效果是否合理。
五、金相检验的评判标准根据不同的不锈钢材料和应用要求，金相检验的评判标准也有所不同。
一般情况下，可以参考以下几个方面进行评判：1. 晶粒度：晶粒越细致、均匀，材料的强度和耐腐蚀性能越好。
2. 相比例：奥氏体和铁素体的比例应符合标准要求，以达到理想的抗腐蚀性能。
3. 组织特征：无晶界偏聚、孪生、沿晶腐蚀等缺陷，试样的综合性能越好。
4. 化学成分：各元素的含量应符合标准规定的范围，以保证材料的化学稳定性和机械性能。
金相检验第六单元 不锈钢的金相检验
2.
图6-3 1Crl8Ni9钢固溶处理的均匀等轴奥氏体组织 500×
δ铁素体含量测定：图6-4所示，图中等轴奥氏体组织和仍保持沿加工方 向变形的长条状δ铁素体。
图6-4
1Crl8Ni9钢固溶处理后长条状分布的δ铁素体 500×
晶间腐蚀检验：通常采 用GB/T4334-2008《不 锈钢晶间腐蚀验方法》。 图6-5为1Crl8Ni9钢， 经 GB/T 4334.5硫酸-硫酸 铜腐蚀试验方法试验后 晶间开裂特征。
a）1050℃
b）1180℃
图6-1
1Crl8Ni9Ti钢在不同温度进行固溶处理后的组织
250×
图6-2
1Crl8Ni9Ti钢晶界的点状Cr23C6碳化物特征500×
二、奥氏体不锈钢的检验
奥氏体不锈钢的主要检验项目有：奥氏体晶粒度、δ铁素体含量、晶 间腐蚀程度、σ相检验等。 奥氏体不锈钢的晶粒度检验：图6-3为1Crl8Ni9钢的晶粒组织特征。
一、马氏体不锈钢热处理后的组织
退火状态下的马氏体不锈 钢组织为 富铬的铁素体+碳化物 （即球粒状珠光体），晶 界上碳化物呈断续网状倾 向。 图6-6为2Cr13钢退火状态 组织特征。
图6-6
2Cr13钢退火状态组织特征 500×
马氏体不锈钢淬火后的组织主要是含高铬的马氏体。含碳量较低的1Cr13钢 除马氏体外，还存在一定数量的铁素体。
a）试样90°弯曲后晶间开裂特征 1×
b）金相磨面上显现的大量沿晶裂纹 50×
图-5
1Crl8Ni9钢，经硫酸-硫酸铜 腐蚀试验后晶间开裂特征
模块二
马氏体不锈钢的金相检验
马氏体不锈钢在高温状态的组织为奥氏体，经过淬火后，奥氏体转变为马 氏体，故称其为马氏体不锈钢。马氏体不锈钢最常见的是Crl3型不锈钢。G B／T1220一1992中属于该合金系列的牌号有1Crl3、2Crl3、3Crl3、4Crl3。
304不锈钢鉴定标准
304不锈钢鉴定标准304不锈钢是一种常用的不锈钢材料，具有优良的耐腐蚀性、耐高温性和机械性能。
为了确保所使用的不锈钢材料符合要求，需要进行鉴定和测试。
下面是304不锈钢鉴定的一些相关参考内容。
1.化学成分分析:304不锈钢的化学成分应符合相关标准，一般要求含有18%的铬和8%的镍。
可以使用化学分析方法，如光谱分析、火花发射光谱分析等，来确定化学成分是否符合标准要求。
2.金相显微镜检查:通过金相显微镜检查可以观察304不锈钢的组织结构和晶粒尺寸。
一般要求304不锈钢的晶粒细小均匀，有纤维状结构。
金相显微镜检查可以通过金相试样的制备、腐蚀剂的选择和显微镜观察等步骤进行。
3.机械性能测试:对304不锈钢进行机械性能测试可以包括抗拉强度、屈服强度、延伸率等。
可以使用万能试验机进行拉伸试验，通过测量试样的断裂应变和载荷来计算材料的机械性能参数。
机械性能测试可以评估304不锈钢的力学强度和可塑性。
4.耐腐蚀性测试:304不锈钢的主要特点之一就是耐腐蚀性能好。
可以进行盐雾试验、温变试验、化学腐蚀试验等来评估304不锈钢的耐腐蚀性能。
盐雾试验可模拟海洋环境中的腐蚀情况，温变试验可模拟在温度变化环境下的腐蚀情况，化学腐蚀试验可模拟不同化学介质中的腐蚀情况。
5.磁性检测:304不锈钢在常温下是非磁性的。
可以使用磁性检测方法来确定304不锈钢是否具有磁性。
磁性检测可采用磁性涡流测量、磁感应法等不同的方法。
6.表面质量检测:对304不锈钢进行表面质量检测可以包括外观检查、厚度测量、表面粗糙度测量等。
外观检查可以通过肉眼观察来评估表面是否有凹陷、氧化、裂纹等缺陷。
厚度测量可以使用测厚仪进行，表面粗糙度测量可以使用表面粗糙度仪进行。
综上所述，对于304不锈钢的鉴定，需要进行化学成分分析、金相显微镜检查、机械性能测试、耐腐蚀性测试、磁性检测和表面质量检测等多个方面的评估和检测。
通过这些检测方法可以确保304不锈钢的质量和性能符合标准要求。
不锈钢材料检测报告
不锈钢材料检测报告一、检测目的本次检测旨在对不锈钢材料进行全面的检测和分析，评估其质量和性能是否符合相关标准和要求。
二、检测方法本次检测采用了多种方法和仪器设备，包括化学成分分析、金相组织观察、机械性能测试、热处理分析等。
三、化学成分分析通过化学成分分析，对不锈钢材料进行了定性和定量分析。
结果显示该不锈钢材料的主要成分为铁、铬、镍、钼等。
各元素的含量分别为：铁98.5%、铬18%、镍8%、钼2%。
根据国际标准，该成分分析结果符合不锈钢材料的要求。
四、金相组织观察通过金相组织观察，对不锈钢材料的晶体结构和组织形貌进行了分析。
观察结果显示该材料呈现出均匀的奥氏体组织，晶粒细小而均匀，且无明显的晶界和析出相。
这种组织结构符合不锈钢材料的标准要求，表明该材料具有良好的抗腐蚀性能。
五、机械性能测试对不锈钢材料进行了拉伸强度和屈服强度测试。
结果显示不锈钢材料的屈服强度为250MPa，拉伸强度为500MPa。
根据相关标准，该材料的机械性能表现良好，符合不锈钢材料的要求。
六、热处理分析对不锈钢材料进行了热处理分析，观察其在不同温度下的显微组织变化和性能变化。
结果显示，在500℃以下的温度范围内，不锈钢材料的显微组织和性能无明显变化。
但在高于500℃的温度下，不锈钢材料开始出现晶粒长大和晶界溶解的现象，导致材料力学性能下降。
因此，在使用过程中需要注意不锈钢材料的热处理温度，避免超过500℃，以保证材料的性能稳定性。
七、结论经过全面的不锈钢材料检测和分析，得出以下结论：1.该不锈钢材料的化学成分符合相关标准要求，具有良好的耐腐蚀性能。
2.不锈钢材料的金相组织呈均匀的奥氏体结构，晶粒细小而均匀。
3.不锈钢材料的机械性能良好，屈服强度为250MPa，拉伸强度为500MPa。
4.在高于500℃的温度下，不锈钢材料的性能可能会受到影响，需要注意热处理温度控制。
八、建议基于以上结论，我们对使用该不锈钢材料的建议如下：1.在使用过程中，注意不锈钢材料的热处理温度，避免超过500℃。
在不锈钢金相检验过程中电解制样的应用及分析
在不锈钢金相检验过程中电解制样的应用及分析在目前的金相检验工作中，我们常会使用两种方法，分别是电解法以及機械制样。
对于前者来讲，它是把电流通到电解质里面，经由反应进而对金属本身的构造有详细的了解。
这个措施和机械措施比对来讲，能够防止抛光过程中形成杂质，而且它的速率非常快，所需的时间较少，节省资源，能够明显的提升效率，在实际的工作中其获取的成就非常显著，因此得到非常广泛的应用。
文章具体的分析了这种措施的特征等内容。
标签：不锈钢金相检验；电解制样；应用分析引言所谓的金相，指的是金属自身的物化模式，能够体现其实际形态的我们称之为金相组织。
目前常用的措施有两类，分别是电解法以及机械制样。
对于前者来讲，它是把电流通道电解质里面，经由反应进而对金属本身的构造有详细的了解。
这个措施和机械措施比对来讲，能够防止在抛光过程中形成杂质，而且它的速率非常快，所需的时间较少，节省资源，能够明显的提升效率，在实际的工作中获取的成就非常显著，因此得到非常广泛的应用。
1 金相技术及制备要想得知金属的性能，首先就要分析它的构造和成分。
我们通常将其内部的构造称之为金相。
进项测试工作主要是通过分析金属的特性，完善部件的制作工艺，进而得知部件存在问题的缘由。
该项检测活动不论是对金属领域来讲，亦或是其制品行业来讲都有着非常明显的意义。
在具体检验的时候，必须要认真按照相关的标准来开展，假如试样出现问题的话，就会导致结论不正确，所以必须高度关注试样制备工作。
接下来作者以电解方法为例具体的阐述试样工作。
2 电解制样试验试验材料主要有A（马氏体不锈钢）、B（铁素体不锈钢）、C（奥氏体不锈钢）三种不锈钢材料。
分别切割上述材料，得到很多的小块样本，使用专门的砂纸处理表面。
该测试活动使用的电解措施，使用的机械是具有抛光以及腐蚀等多项功效的抛光仪，而电解液的驱动用到的是电磁泵。
对于电解数值来讲，要确保其合乎如下的规定：工作电压在150V以内，输入电压为220V；正常使用的电流在0-6A，输出的直流电流在0-10A之间；电磁泵的转速保持在0-750r/min，可以进行适当的调整，磁泵的两极磁感应的强度在0.08T以上；电磁泵的驱动电机功率通常为30W，电压为12V；实际抛光的时候，要控制好面积，通常控制在5cm2之内，时间在1-999s内，具体工作时要结合具体情况来分析。
不锈钢的金相组织标准
不锈钢的金相组织标准
不锈钢的金相组织标准因不同的不锈钢类别和化学成
分而异。
一般来说，不锈钢的金相组织可以分为奥氏体、铁素体和马氏体三种。
1. 奥氏体不锈钢：具有良好的韧性和可加工性，但强度较低。
常见的奥氏体不锈钢有200系和300系。
2. 铁素体不锈钢：具有较高的强度和硬度，但韧性较差。
常见的铁素体不锈钢有430、446等。
3. 马氏体不锈钢：具有较高的强度和硬度，但易脆断。
常见的马氏体不锈钢有410系、420系以及440C系。
此外，不锈钢中还可能存在双相不锈钢（Cr18、Cr23、Cr22和Cr25）和沉淀硬化不锈钢等其他金相组织。
对于不同类型的不锈钢，金相检验的标准也不同。
一般来说，金相检验包括试样的制备、化学侵蚀等步骤。
在试样制备过程中，需要注意避免机械滑移和扰乱金属层组织等问题。
在化学侵蚀过程中，需要选择适合的侵蚀剂以显示显微组织。
316L不锈钢金相组织的深度研究
316L不锈钢金相组织的深度研究研究目的本文旨在对316L不锈钢的金相组织进行深入研究，探索其微观结构特征和相变机制，为进一步了解该材料的性能和应用提供理论依据。
研究方法1. 样品制备：选择适当的316L不锈钢材料，进行切割和磨光处理，以获得高质量的金相切片样品。
2. 金相显微镜观察：使用金相显微镜对316L不锈钢的金相组织进行观察和分析，获取显微结构图像。
3. 显微硬度测试：利用显微硬度测试仪对不同区域的样品进行硬度测试，以获得不同相区的硬度分布情况。
4. 电子显微镜分析：使用扫描电子显微镜（SEM）和透射电子显微镜（TEM）对316L不锈钢的微观结构进行详细分析，包括晶体结构、晶界特征等。
5. X射线衍射分析：通过X射线衍射仪对316L不锈钢进行分析，获取晶体结构信息和相变情况。
研究结果1. 金相组织特征：经过金相显微镜观察，发现316L不锈钢中存在着不同的相区，包括奥氏体相、铁素体相和渗碳体相。
2. 相变机制：通过电子显微镜和X射线衍射分析，揭示了316L不锈钢在不同温度和应力条件下的相变机制，包括奥氏体相向铁素体相的相变和相界的形成。
3. 硬度分布情况：显微硬度测试结果显示，不同相区的316L不锈钢样品具有不同的硬度值，与金相组织特征相对应。
研究意义1. 深入了解316L不锈钢的金相组织和微观结构，有助于解释其力学性能和耐腐蚀性能。
2. 揭示316L不锈钢的相变机制，为优化材料制备和热处理工艺提供理论指导。
3. 为进一步研究和应用316L不锈钢提供基础数据和实验方法。
结论本文通过对316L不锈钢金相组织的深度研究，揭示了其微观结构特征和相变机制。
研究结果对于进一步了解该材料的性能和应用具有重要意义，并为优化材料制备和热处理工艺提供了理论指导。
不锈钢与耐热钢的金相检验
不锈钢的热处理和金相组织及缺陷
此外，不锈钢中还会同时出现F、A、K、 δ铁素体、σ相等，可以通过化学或电解侵 蚀等方法予以区别。例如
赤血盐水溶液 ： K3Fe(CN)6 50g+KOH 50g+H2O 100ml浸蚀区别 Fe-Cr、Fe-Cr-Ni、Fe-Cr-Mn类型钢中 铁素体及σ相。铁素体黄色，σ相蓝色
合金元素在钢中的作用
提高马氏体钢和奥氏体钢的热强性,制 作燃气轮机叶片等,如Cr12WMoVNbB 马氏体钢和Mn18Cr10MoVB奥氏体钢
合金元素在钢中的作用
W 碳化物形成元素。对钢的抗氧化性无益。 新的不锈耐酸钢15Al3MoWTi，在炼油厂含硫 油的腐蚀条件运用，效果比0Cr13好 含W耐热钢18Cr3MoWVA碳化物 1Cr14Ni14W2MoTi奥氏体型耐热钢 4Cr14Ni14W2Mo奥氏体型耐热钢 阀门用钢 Cr15Ni36W3Ti奥氏体型耐热钢 叶片用钢
不锈钢的热处理和金相组织及缺陷
应以不引起组织变化为前提。 对于强度低塑性大的金属如奥氏体不
锈钢等用机械抛光的方法，很难避免金属 的流动和形成扰乱金属，在检验中容易造 成假象而作出错误的判断。最好最理想的 抛光方法是电解抛光。
介绍几个电解抛光的条件
不锈钢的热处理和金相组织及缺陷
高氯酸15%~20% 酒精85%~80% 电流密度0.1~0.3A/cm2
不锈钢的热处理和金相组织及缺陷
较长时间加热或者从较高温度缓慢冷却通 过这一温度范围时会发生脆性，降低耐蚀 性、硬度强度增加、延性冲击韧性显著降 低。即所谓‘475℃脆性’。高于出现‘475℃ 脆性’的温度加热，可消除脆性，使钢的冲 击韧性恢复。 ⒉ σ相脆性 σ相是一种Fe、Cr原子比例 大致相等的Fe-Cr金属间化合物，其分子式
不锈钢金相检验
④． 双相不锈钢 （Cr18、Cr23、Cr22和Cr25 ）
⑤． 沉淀硬化不锈钢
三、不锈钢金相检验
• 1.试样的制备 • 不锈钢金相试样的制备过程和高合金钢基本相同。其中奥氏体不锈钢基体组织较软，韧性 较高和易产生加工硬化，试样制备难度较高，在抛磨过程中易产生机械滑移以及扰乱金属层组织 等假象而影响正常的金相组织分析和检验。半马氏体钢制样不当则会使奥氏体转变成马氏体，所 以制备试样不应使试样产生高热。磨光用力不应过大，抛光时间不宜过长。
图2 Cr13型钢退火组织 500 ×
图3 20Cr13钢退火组织500 ×
5.奥氏体不锈钢 奥氏体不锈钢基体以面心立方结构的奥氏体为主，无磁性。 一般含Cr：16-25% ，Ni：7-20% ，经适当热处理后，在室温下得到单一A，如图4为奥氏体 不锈钢。
图4. 18-8型不锈钢组织 170 ×
奥氏体不锈钢具有良好的高低温塑性、韧性和耐腐蚀性。缺点是晶间腐蚀和应力腐蚀倾向大， 切削加工性能差。
不锈钢金相检验概述
黄智斌
一、不锈钢定义
在空气中或化学腐蚀介质中能够抵抗腐蚀、有较高稳定性的一种高合金钢，不锈钢耐腐蚀性能好、具有美观的表 面，不必经过镀色等表面处理，而发挥不锈钢所固有的表面性能,使用于多方面的一种钢铁。
从金相学角度分析，因为不锈钢含有较高的铬，铬在表面形成很薄的铬膜，这个膜隔离开侵入钢内的氧气，从而起 耐腐蚀的作用。
金相检验6-不锈钢的金相检验
欠热：未溶解碳化物存在）。 淬火+低温回火 ：回火马氏体
10Cr13淬火 温度： 1000℃
接工艺较差；具有三种脆性倾向：475℃、相析出脆、高温脆性 热处理及金相组织 退火 ：（Cr17≈ 850 ℃ ）、（Cr25≈ 1050 ℃ ） 组织：δ铁素体+ 低碳马氏体。
1Cr17钢
淬火后组织 为铁素体＋ 低碳马氏体
铁素体不锈钢
马氏体不锈钢
成分、牌号、特点 成分：含Cr12～14%，含C：0.1～0.4%，Cr13型。 常用牌号：12Cr13、20Cr13、30Cr13、40Cr13等。 特点：含碳量较高，淬火后得到马氏体组织；有较高的强度、硬度、耐磨性；通
20Cr25Ni20等 用途：工作温度600℃以上，强度要求不高的耐热受力件，高温炉中
部件、汽阀等 组织：固溶，奥氏体+M23C6
耐热钢金相检验
1、原始组织的检验： 内燃机部件金相检验在行业标准中有特殊规定（NJ354-1985、
NJ309-1983） 高压锅炉用无缝钢管的GB5310-2019 2、运行金相检验： 珠光体球化 石墨化：碳钢和钼钢在高温长时间作用下，渗碳体分解并析出石
不锈钢中的组织和相
用20g铁氰化钾、 20g氢氧化钾， 100ml水溶液， 1.5V，电解
1Crl8Ni9Ti锻后缓冷后
不锈钢中的组织和相
σ相的危害 σ相沿晶界分布，钢的塑性显著下降，分散分布对韧性危
不锈钢金相标准
不锈钢金相标准不锈钢金相标准是一个用于评估和定义不锈钢材料微观组织结构和质量的国际标准。
它为材料科学家、工程师和质量控制专家提供了一个通用的语言和框架，以准确描述和评估不锈钢材料的微观结构。
一、不锈钢金相标准的背景和意义不锈钢金相标准起源于20世纪初，当时材料科学和冶金学开始发展，人们开始认识到材料微观结构对性能的影响。
不锈钢作为一种重要的工程材料，其应用领域广泛，从医疗器械到石油化工，从航空航天到食品加工。
不锈钢的微观结构决定了其耐腐蚀性、强度、韧性等关键性能。
因此，建立一个统一的不锈钢金相标准变得至关重要。
二、不锈钢金相标准的组成不锈钢金相标准主要包括以下几个部分：1. 金相学基础知识：这部分介绍了金相学的定义、研究内容和重要性。
2. 不锈钢材料的分类：根据主要合金元素的不同，不锈钢可分为多种类型，如铬不锈钢、镍不锈钢等。
3. 金相显微镜观察和分析：这部分详细描述了如何使用金相显微镜观察和分析不锈钢材料的微观结构。
4. 样品制备和处理：描述了如何制备和处理不锈钢样品，以便进行金相观察。
5. 微观结构评估：这部分详细介绍了如何评估不锈钢材料的微观结构，包括晶粒大小、相组成、析出相等。
6. 质量保证和控制：这部分强调了质量保证和控制的重要性，介绍了如何通过金相分析进行质量控制。
7. 标准参考手册：提供了一系列常用的不锈钢金相标准参考手册，方便用户查阅。
三、不锈钢金相标准的实施和应用不锈钢金相标准的实施和应用对于材料科学和工程领域具有重要意义。
它为材料研发人员提供了指导，使他们能够更好地了解和评估不锈钢材料的性能。
此外，它还为质量控制专家提供了一个有效的工具，以确保生产的不锈钢材料符合规定的质量标准。
不锈钢金相标准的实施和应用还促进了不同行业之间的交流和合作，因为一个统一的标准使得不同领域的工程师和科学家能够更好地沟通和理解彼此的需求和要求。
四、不锈钢金相标准的未来发展随着科学技术的不断进步和新材料的不断涌现，不锈钢金相标准也在不断发展和完善。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结束！
Thanks!
此外，不锈钢中可能还会同时出现铁素体、奥氏体、碳化物、 δ铁素体、σ相等，可以通过化学侵蚀的方法予以区别，在形态上， 奥氏体组织有孪晶，铁素体常呈带状或枝晶状；用赤血盐氢氧化钾 溶液（赤血盐10g-15g+NaOH10g-30g+水100mL，热煮60-90℃） 侵蚀后铁素体呈玫瑰色，奥氏体呈光亮色，用碱性高锰酸钾侵蚀后， 碳化物为浅棕色， σ相橘红色。
五、常用不锈钢检验标准
1.非金属夹杂物： GB/T 10561、ASTM E45 2.晶粒度： GB/T 6394 、ASTM E112 3.F含量： GB/T 13305-2008 4.F-A双相不锈钢中σ脆性相的析出检验： ASTM A923 其他：GB/4234-2003《外科植入物用不锈钢》
三、不锈钢金相检验
1.试样的制备 不锈钢金相试样的制备过程和高合金钢基本相同。其中奥氏体不 锈钢基体组织较软，韧性较高和易产生加工硬化，试样制备难度较高， 在抛磨过程中易产生机械滑移以及扰乱金属层组织等假象而影响正常的 金相组织分析和检验。半马氏体钢制样不当则会使奥氏体转变成马氏体， 所以制备试样不应使试样产生高热。磨光用力不应过大，抛光时间不宜 过长。 2.化学侵蚀 不锈钢具有较高的耐腐蚀性能，所以显示其显微组织的侵蚀剂必 须有强烈的侵蚀性，才能使组织清晰的显现出来。应根据钢的成分和热 处理状态选择合适的侵蚀剂。 常用的侵蚀剂有： 氯化高铁5g+盐酸50ml+水10ml；（适用于A不锈钢以及F-A不锈钢） 盐酸10ml+硝酸10ml+酒精100ml； 苦味酸4g+盐酸5ml+酒精100ml；（较难腐蚀试样可以进行水浴加热） 氢氟酸酸(5%)1ml+硝酸(5%)4ml+水45ml；
3.铁素体不锈钢 铁素体不锈钢基体以BCC结构的铁素体组织为主，有磁性，铁素体 不锈钢含Cr=11%-30%，尚可含少量的Mo、Nb、Ti，低碳，基本不含 Ni，耐氯化物应力腐蚀，点蚀等性能优良，但对晶界腐蚀敏感，低温韧 性较差。 铁素体不锈钢经900℃保温并空冷后显微组织为F及沿轧制方向分 布的碳化物；经1200℃加热并水淬后得到显微组织为Fδ+M。 一般含碳量低，含Cr量偏高 时（如Cr17，见图1）钢的 显微组织为F 。
二、不锈钢分类
1.以化学成分分类： ①． Cr系不锈钢 ②． Cr-Ni系不锈钢 ③ ．Cr-Ni-Mo系不锈钢 ④． Cr-Mn-Ni系不锈钢等 2.以金相组织的分类： ①． 奥氏体不锈钢（200系、300系） ②． 铁素体不锈钢 （430、446等） ③． 马氏体不锈钢 （410系、420系以及440C系） ④． 双相不锈钢 （Cr18、Cr23、Cr22和Cr25 ） ⑤． 沉淀硬化不锈钢
图2 Cr13型钢退火组织 500 ×
图3 20Cr13钢退Байду номын сангаас组织500 ×
5.奥氏体不锈钢 奥氏体不锈钢基体以面心立方结构的奥氏体为主，无磁性。 一般含Cr：16-25% ，Ni：7-20% ，经适当热处理后，在室温下得 到单一A，如图4为奥氏体不锈钢。
图4. 18-8型不锈钢组织
170 ×
奥氏体不锈钢具有良好的高低温塑性、韧性和耐腐蚀性。缺点是晶 间腐蚀和应力腐蚀倾向大，切削加工性能差。 常见奥氏体不锈钢有304、316。304也称18-8不锈钢，316则是在 304基础上增加了Ni的含量，在增加Mo提高抗点蚀能力。以及为了提高 耐晶间腐蚀性能，通过降低合金中的含碳量，得到超低碳不锈钢，如 304L、316L等。
不锈钢金相检验概述
黄智斌
一、不锈钢定义
在空气中或化学腐蚀介质中能够抵抗腐蚀、有较高稳定性的一种高合金钢，不锈 钢耐腐蚀性能好、具有美观的表面，不必经过镀色等表面处理，而发挥不锈钢所固有的 表面性能,使用于多方面的一种钢铁。 从金相学角度分析，因为不锈钢含有较高的铬，铬在表面形成很薄的铬膜，这个膜 隔离开侵入钢内的氧气，从而起耐腐蚀的作用。 为了保持不锈钢所固有的耐腐蚀性，钢必须含有12%以上的铬（GB/T 20878）。
图1 Cr17钢的淬火组织
4.马氏体不锈钢 马氏体不锈钢基体为马氏体，有磁性，通过热处理可调整其力学性 能。 马氏体不锈钢高温状态组织为奥氏体，经过淬火后，奥氏体转变为 马氏体，故称其马氏体不锈钢。 马氏体不锈钢最常见的是Cr13型不锈钢，高的Cr含量使其具有良好 的抗氧化性和耐腐蚀性能，Cr大部分固溶于铁素体内，提高了钢的 强度，同时在钢的表面形成了致密的耐腐蚀氧化膜。C的作用是使 钢热处理后强化。
马氏体不锈钢退火组织为F和碳化物，碳化物一般呈网状沿F晶界分 布（图2），使钢的耐蚀性和强度较差，因此要经过调质处理。
Cr13型钢经850℃以上温度加热时进入A区，碳化物Cr23C6完 全溶解温度是1050℃，而当温度高于1050℃时，钢中会出现Fδ， 所以，12Cr13、20Cr13钢淬火温度为1000-1050，淬火后， 20Cr13钢组织为针状M（图3）。
6.奥氏体-铁素体双相不锈钢 基体为A+F，有磁性。 这类钢因扩大γ区和稳定奥氏体元素的作用程度，不 足以使钢在常温或很高的温度下具有纯奥氏体组织，因此 为奥氏体－铁素体两相组织，其铁素体量也因成分及加热 温度不同而可在较大的范围内变化。 属于这一类的不锈钢很多，如低碳的18-8型钢，加入 Ti、Nb、Mo的18-8铬镍钢，此外含Cr大于14～15％而碳 低于0．2％的铬锰不锈钢（如Cr17Mn11），以及目前研 究的和已获得应用的大多数铬锰氮不锈钢等。与纯奥氏体 不锈钢比较，这类钢的优点很多，如屈服强度较高，抗晶 间腐蚀的能力较高，应力腐蚀的敏感性低，焊接时产生热 裂纹的倾向小，铸造流动性好等等。缺点是压力加工性能 较差，点腐蚀倾向较大，易产生δ相脆性，在强磁场作用 下表现出弱磁性等。所有这些优点和缺点均来源于组织中 的铁素体。
