分布光度计测试报告解读资料

培训资料
配光曲线报告的解读
——分布光度计测试
柳昌
2015-8-14
1. 保护角：灯具结构对光线的约束角，又叫遮光角。

2. 光通量：光源单位时间内发出的光量的总和，单位LM(流明)
说明：人眼对蓝绿光的敏感度最大，因此，波长为555nm 的黄蓝光的单色光源，其辐射功率达到1W 时，其所发出光的光通量就为680 lm
3. 光强（发光强度）：光源在特定方向单位立体角内的光通量，单位cd （坎德拉）
4. CIE 分类：CIE 是国际照明委员会
灯具按光通量在其上下空间的分布比例，分为五类，直接型、半直接型、间接型
半间接型、全漫射型。

90%以上的光通量照射下方空间——直接型
60%以上90%以下光通量照射下方空间——半直接型
间接型与半间接型与以上相反。

漫射型:灯具的上下光通量几乎相同
5. S/MH 距高比：
注意：此处烦的“光束角”是广义不精确的（光束角定义见后续阐述）
S/M(C0/180):
C0-C180一边的距高比
S/M(C90/270): C90-C270一边的距高比
一个衡量左右，一个衡量前后。

n UP,DN(C0-180): C0-C180一边的上下光通比
n UP,DN(C180-360): C180-C360一边的上下光通比
俯视图
6.光束角：
一般意义上的光束角，指光照边缘与光中心线的夹角。

然而，如下情况，光照边缘很难确定，因此光束角需要更科学的定义。

CIE（国际照明委员会，欧洲）规定：光强达到法线光强的50%处，两边形成的夹角IES （国际照明学会，美国）规定：光强达到法线光强的10%处，两边形成的夹角以上标准中规定的定义，是各自为便的人为定义。

7.关于灯具配光曲线：
①c-y/②B-ß两种测试支架
C平面：
y平面：每个C角度上的平面，
俯
视
图
C0
C90
C-90
C±180

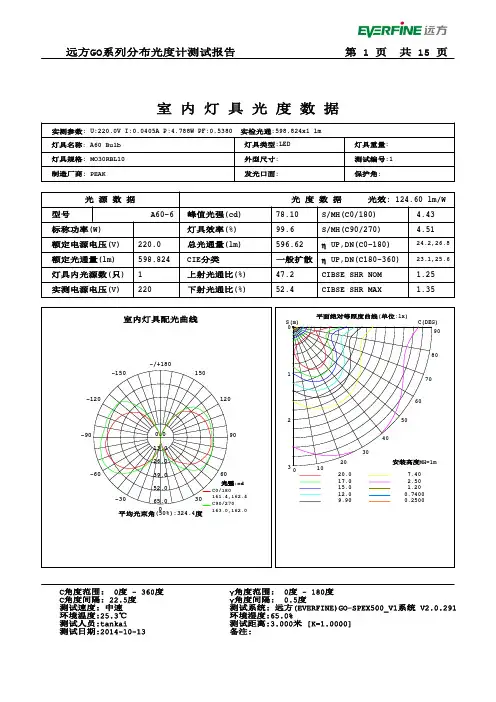

8. 室内灯具配光曲线：
外圈所标角度为y角度
内圈半径上所标为光强值
C0/C180：C0到C90
C90到C180
两个半平面
以C角度确定的
9.空间等照度曲线：
照度：单位面积上所接收到的光通量
Lx=LM/m^2
照度指物体被照亮的程度，垂直照射时照度值最大。

10.工作面利用系数和灯具概算曲线：
室空间比RCR
=5hRC(l+b)/lb
hRC，代表室空间高度，等于灯具安装高度与工作面高度的差l，b指房
间的长和宽。

hRC
例如：房间长L=9m，宽b=5m，灯具安装高度4m，工作面高度1m。

则RCR=5x(4-1)(9+5)/9x5=4.66
利用系数=（直接照射光通+间接照射光通）/灯具总光通
一个房间按受照的情况下不同，可分为三个空间：最上面为顶棚空间，工作面以下为地板空间，中间部分则称为室空间
维护系数：有称光损失因子，即灯具在工作一段时间后工作面的平均照度与原平均照度的比值。

灯具概算曲线：
H代表灯具与工作面距离。

解读挒子：30平米的房间，灯具与工作面距离6m，对应灯具个数3个。

11.统一眩光值UGR：又称眩光指数，度量室内灯具的光对人眼造成不舒适程度的心理参量。

国际照明委员会，推荐的眩光指数：
眩光指数GI 眩光标准分类
10 勉强感到有眩光
16 可以接受的眩光
19 眩光临界值
22 不舒适的眩光
28 不能忍受的眩光
CIE对于眩光限制的质量等级
质量等级作业或活动的类型
A（很高质量）非常精确的视觉作业
B（高质量）视觉要求高的作业，中等视觉要求的作业，但需要注意力高度集中
C（中等质量）视觉要求中等的作业，注意力集中程度中等，工作者有时要走动
D（质量差）视觉要求和注意力集中程度的要求比较低，而且工作者常在规定区域内走动
E（质量很差）工作者要求限于室内某一工位，而是走来走去，作业的视觉要求低，或不为同一群人持续使用的室内区域
12.亮度限制曲线：
运用实例：根据眩光质量等级要求，要求照度，得到对应的abcdefgh 8个，C0/C180和C90/C270对应的两条线与Y°的交点，则为眩光区。

13.UF利用系数表：
室型指数K；K=Lb/(L+b)Hrc （室空间比=室型指数倒数的5倍）
UF利用系数：根据空间天花板、墙面、工作面的反射比，来确定的灯具利用率。

14.灯具等光强曲线：
以灯具为中心，其发光空间视作球体，可通过水平角度和垂直角度描述空间位置，把每个空间位置的光强值反应在图上，就形成等光强曲线。

15.有效平均照度图：
英制单位16.平面等照度曲线：
17.平面照度曲线：
前后/左右的距高比，不同距高比位置的的平均照度制作上表。

18.球坐标系（路灯），把光源设想为球心，C角度类此为经度，y为维度。

19.路灯分类：
CIE 和IES 均以路灯光强向前分布和侧向分布状况来定义其类型。

CIE 分布类型：
CIE 前向分布：根据灯具90%光强勾画出光斑轨迹，与灯具安装点的距离：
MH 指灯具安装高度
CIE 侧向分布：根据灯具光束轴落点位置，与灯具安装点的距离：
IES 分布类型：
IES 前向分布：根据灯具50%光强勾画出光斑轨迹，与灯具安装点的距离：
MH 指灯具安装高度
IES 侧向分布：根据灯具光束轴落点位置，与灯具安装点的距离：
CIE （国际照明委员会）建议：根据灯具的最大光强方向及在80°、90°方向上的光强值分类（即眩光控制分类）
20.道路灯具利用系数曲线：
闪亮面积：在C0°或C180°，y=76°方向观察，灯具的闪亮部分的投影面积
21.水平面绝对等照度曲线：。
