建筑给水排水工程(第六版)建筑内部给水系统
建筑内部给水系统分析和介绍
一、 给水管道的布置
2、布置形式
下行上给式
特征及使用范围：水平配水 管敷设在低层（明装、暗装 或沟敷）或地下室顶棚下。 居住建筑、公共建筑和工业 建筑，在用外网水压直接供 水时多采用这种方式。
优缺点：简单，明装便于安 装维修，与上行下给式布置 相比为最高层配水点流出水 头较低，埋地管道检修不便。
一、 给水管道的布置
立
外
管
水表
给
水
引入管
管
网
一、 给水管道的布置
2）. 满足美观和维修的要求 对美观要求较高的建筑，给水管道可以暗设。
柔性管道宜暗设为了便于检修，管道井每层设检修 门，暗设在吊顶和管槽内的管道，在阀门处应留有 检修门。
3）. 满足生产和使用安全 给水管的布置不能妨碍生产操作、交通运输和
建筑物的使用。
一、 给水管道的布置
中分式下行上给式来自环状式上行下给式
一、 给水管道的布置
2、布置形式
上行下给式
特征及使用范围：水平配水 管敷设在顶层顶棚下或吊顶 之内，设有高位水箱的居住 公共建筑、机械设备或地下 管线较多的工业厂房多采用。
优缺点：与下行上给式布置 相比，最高层配水点流出水 头稍高，安装在吊顶内的配 水干管可能漏水或结露损坏 吊顶和墙面。
2)、热塑性管材：低塑性聚氯乙烯：PVC-U，氯化聚氯乙烯： PVC-C，聚乙烯：PE，中密度聚乙烯：MDPE，丙烯腈-丁二 烯-苯乙烯共聚物：ABS，III型聚丙烯和改性聚丙烯：PP-R
3)、混合式：内搪层的镀锌钢管、交联聚乙烯夹铝混合式压力 管：PEX-Al-PEX，高密度聚乙烯夹铝混合式压力管：HDPEAl-HDPE
建筑内部给水系统分析和 介绍
1.1 给水系统的分类和组成
建筑给水排水工程(第六版)给水方式
回到本章目录
回到总目录
1.2 给水方式
1.2.1 给水方式的基本形式
3）水泵供水减压阀减压 水泵供水减压阀减压分区给 水泵供水减压阀减压 水方式 不设高位水箱减压阀减压 不设高位水箱 分区给水方式，见图1-16（c）。 优点是供水可靠，设备与 管材少、投资省、设备布置集 中、省去水箱占用面积。 缺点是下区水压损失大， 能量消耗多。
1.2 给水方式
1.2.1 给水方式的基本形式
(2) 水箱进水、出水合用一根立管，只是在水箱底部才分为
两根管，一根管为进水管，另一根为出水管。 外网水压高时，外网既向水箱供水也向用户供水，外网水压 不足时，由水箱补充不足部分。
系统要求：水箱出水管设 止回阀，保证只出不进，防止 水从出水管进入水箱，冲起污 泥。屋引入管上也要设置止回 阀，以防外网压力低时，水箱 里的水向户外倒流。
1.2.1 给水方式的基本形式
1.依靠外网压力的给水方式 （1）直接给水方式 （2）设水箱的给水方式 2.依靠水泵升压给水方式 （1） 设水泵的给水方式 （2） 设水泵、水箱的给水方式 （3） 气压给水方式 （4） 分区给水方式 （5） 分质给水方式 回到本章目录 回到总目录
1.2 给水方式
1.2.1 给水方式的基本形式
1.2 给水方式
1.2.1 给水方式的基本形式 高层建筑中常见的分区给水方式
在高层建筑中常见的分区给水方式有：水泵并列分区给水方式、 水泵并列分区给水方式、 水泵并列分区给水方式 水泵串联分区给水方式和减压阀分区给水方式 水泵串联分区给水方式 减压阀分区给水方式。 减压阀分区给水方式 1）水泵并列 水泵并列分区给水方式 水泵并列 各给水分区分别设置水泵或调速水泵，各 分区水泵采用并列方式供水。 优点是供水可靠、设备布置集中，便于维 护、管理，省去水箱占用面积，能量消耗较少。 缺点是水泵数量多、扬程各不相同。
建筑给水排水工程(第六版)建筑内部给水系统
演示动画 单击鼠标播放
9
1.1 给水系统的分类和组成
1.1.2 给水系统的组成
1.1.2 给水系统的组成
建筑内部给水系 统一般由引入管、给 水管道、给水附件、 给水设备、配水设施 和计量仪表等组成。
图1-1 建筑 内部给水系统
AB
10
1.1 给水系统的分类和组成
1.1.2 给水系统的组成
由于工艺过程和生产设备的不同，这类用水的水质要 求有较大的差异，有的低于生活用水标准，有的远远高于 生活饮用水标准。
5
1.1 给水系统的分类和组成
1.1.1 给水系统的分类
３．消防给水系统
消防灭火设施用水，主要包括： 消火栓、消防卷盘和自动喷水灭火系统喷头等设施的用水。
消防水用于灭火和控火，即扑灭火灾和控制火势蔓延。 消防用水对水质要求不高，但必须按照建筑设计防火 规范要求保证供给足够的水量和水压。
第1章 建筑内部给水系统
1.1 给水系统的分类和组成 1.2 给水方式 1.3 给水管道的布置和敷设
第1章 建筑内部给水系统
1.1 给水系统的分类和组成
2
1.1 给水系统的分类和组成
1.1.1 给水系统的分类
建筑内部给水系统是将城镇给水管网或自备水源给水管 网的水引入室内，经配水管送至生活、生产和消防用水设备， 并满足用水点对水量、水压和水质要求的冷水供应系统。
水表节点
15
1.1 给水系统的分类和组成
1.1.2 给水系统的组成
图1-3 有旁通管的水表节点
水表节点
16
1.1 给水系统的分类和组成
1.1.2 给水系统的组成
３．给水管道
给水管道包括干管、立

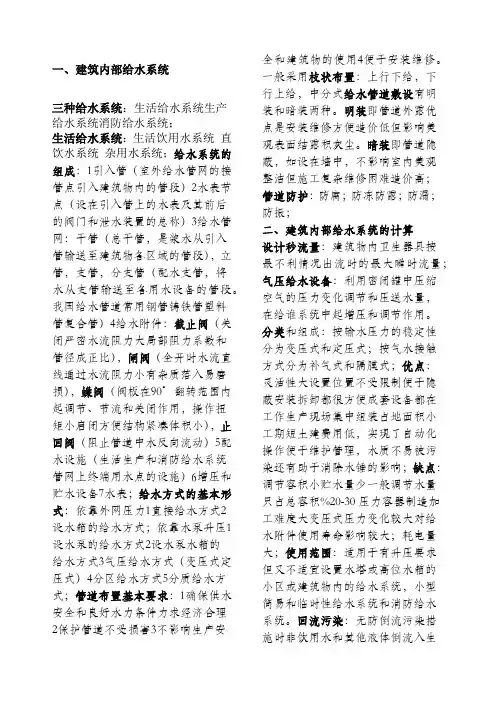

建筑给排水知识点总结
一、建筑内部给水系统三种给水系统：生活给水系统生产给水系统消防给水系统；生活给水系统：生活饮用水系统直饮水系统杂用水系统；给水系统的组成：1引入管（室外给水管网的接管点引入建筑物内的管段）2水表节点（设在引入管上的水表及其前后的阀门和泄水装置的总称）3给水管网：干管（总干管，是浆水从引入管输送至建筑物各区域的管段），立管，支管，分支管（配水支管，将水从支管输送至各用水设备的管段。
我国给水管道常用钢管铸铁管塑料管复合管）4给水附件：截止阀（关闭严密水流阻力大局部阻力系数和管径成正比），闸阀（全开时水流直线通过水流阻力小有杂质落入易磨损），蝶阀（阀板在90°翻转范围内起调节、节流和关闭作用，操作扭矩小启闭方便结构紧凑体积小），止回阀（阻止管道中水反向流动）5配水设施（生活生产和消防给水系统管网上终端用水点的设施）6增压和贮水设备7水表；给水方式的基本形式：依靠外网压力1直接给水方式2设水箱的给水方式；依靠水泵升压1设水泵的给水方式2设水泵水箱的给水方式3气压给水方式（变压式定压式）4分区给水方式5分质给水方式；管道布置基本要求：1确保供水安全和良好水力条件力求经济合理2保护管道不受损害3不影响生产安全和建筑物的使用4便于安装维修。
一般采用枝状布置：上行下给，下行上给，中分式给水管道敷设有明装和暗装两种。
明装即管道外露优点是安装维修方便造价低但影响美观表面结露积灰尘。
暗装即管道隐蔽，如设在墙中，不影响室内美观整洁但施工复杂维修困难造价高；管道防护：防腐；防冻防露；防漏；防振；二、建筑内部给水系统的计算设计秒流量：建筑物内卫生器具按最不利情况出流时的最大瞬时流量；气压给水设备：利用密闭罐中压缩空气的压力变化调节和压送水量，在给谁系统中起增压和调节作用。
分类和组成：按输水压力的稳定性分为变压式和定压式；按气水接触方式分为补气式和隔膜式；优点：灵活性大设置位置不受限制便于隐蔽安装拆卸都很方便成套设备都在工作生产现场集中组装占地面积小工期短土建费用低，实现了自动化操作便于维护管理，水质不易被污染还有助于消除水锤的影响；缺点：调节容积小贮水量少一般调节水量只占总容积%20-30压力容器制造加工难度大变压式压力变化较大对给水附件使用寿命影响较大；耗电量大；使用范围：适用于有升压要求但又不适宜设置水塔或高位水箱的小区或建筑物内的给水系统，小型简易和临时性给水系统和消防给水系统。
《建筑给水排水工程》教案 第4章建筑内部排水系统 建筑内部排水系统
《建筑给水排水工程》教案第4章建筑内部排水系统建筑内部排水系统《建筑给水排水工程》教案第4章建筑内部排水系统第4章建筑内部排水系统***4.1 排水系统的分类4.1.1 排水系统的分类1 生活排水系统2 工业废水排水系统3 屋面排水系统4.1.2 污废水排水系统的组成基本要求：顺通排放+气压稳定+合理布线1 卫生器具和生产设备受水器2 排水管道：器具排水管+横支管+立管+排除管3 清通设备：清扫口（横管）+检查口（立管1.0m）+管堵（横支管端头）+检查井4 提升设备：污、废水提升泵5 污水局部处理构筑物：化粪池、隔油池、降温池、小型医院污水处理设备6 通气系统：通气管4.1.3 污废水排水系统的类型1 单立管排水系统2 双立管排水系统3 三立管排水系统4.1.4 新型排水系统《建筑给水排水工程》教案第4章建筑内部排水系统1 压力流排水系统2 真空排水系统4.2 卫生器具、管材与附件4.2.1 卫生器具A 公共场所设置小便器，应采用延时自闭冲洗阀或自动冲洗装置；B 公共场所的洗手盆宜采用限流节水装置；C 构造内无存水弯的卫生器具与生活污水管道或其它可能产生有害气体的排水管道连接时，必须在排水口以下设存水弯，存水弯的水封深度不得小于50mm；D 医疗卫生机构内门诊、病房、化验室、实验室等处在不同一个房间内的卫生器具不得共用存水弯1 盥洗用卫生器具（1）洗脸盆（2）盥洗槽2 沐浴用卫生器具（1）浴盆（2）淋浴器（3）净身器3 洗涤用卫生器具（1）洗涤盆（池）（2）化验盆《建筑给水排水工程》教案第4章建筑内部排水系统（3）污水池4 便溺用卫生器具（1）大便器（2）大便槽（3）小便器（4）小便池（5）倒便器（6）冲洗设备4.2.2 排水管材与附件1 管材（1）排水铸铁管（2）排水塑料管2 附件（1）存水弯（2）地漏（3）清扫口（4）检查口4.3 排水管道系统中水气流动规律4.3.1 建筑内部排水的流动特点1 水量和气压变化幅度大2 流速变化剧烈《建筑给水排水工程》教案第4章建筑内部排水系统3 事故危害大4.3.2 水封的作用及其破坏原因1 水封的作用2 水封破坏（1）自虹吸损失（2）诱导虹吸损失（3）静态损失4.3.3 横管内水流状态1 能量2 水流状态3 管内压力4.3.4 立管中水流状态1 排水立管水流特点（1）断续的非均匀流（2）水气两相流（3）管内压力变化2 水流流动状态（1）附壁螺旋流（2）水膜流（3）水塞流3 水膜流运动的力学分析《建筑给水排水工程》教案第4章建筑内部排水系统4.3.5 排水立管在水膜流时的通水能力4.3.6 影响立管内压力波动的因素及防止措施1 影响排水立管内部压力的因素2 稳定立管压力增大通水能量的措施（1）不断改善立管水流方向，增加污水向下流动的阻力，消耗水流的动能，减小污水在立管内的下降速度；（2）改变立管内壁表面的形状，改变污水在立管内的流动轨迹和下降速度；（3）设置专用通气管，改变补气方向；（4）改变横支管与立管连接处的构造形式，代替三通（上部特制配件）。
建筑给排水工程知识学习
给水识图
1、与底层平面图对照，可找出给水系统的进户管位置。给水进户管DN50，管中心标 高－1.000m，沿轴线①由东向西穿过外墙C 进入室内，然后上升至标高－0.300m，
通过水平干管分为三路。
2、第一路，从①和C 处相交处直接穿出地面形成GL1；第二路，DN40转弯向南，从 地面下至轴线②和C处，穿出地面向上形成立管GL2；第三路，DN32转弯向西，在 ②和A 相交处穿出地面形成GL3。该房屋的这三根给水立管均位于厕所间和盥洗间的
通气管系统
作用
1）向排水 管内补给空气， 水流畅通，减小 气压变化幅度， 防止水封破坏。 2）排出臭气 和有害气体。 3）使管内有 新鲜空气流动， 减少废气对管道 的锈蚀。
清通设备
作用
疏通建筑内部排水管道， 保障排水通畅。
类型
检查口 清扫口 检查井 检查口：立管上间距不大于10m，建筑物最低层和坡顶建筑物最高层，乙 字管上部，水流转角小于135°的横直管上，污水横管一定间距上 清扫口：连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管 上，水流转角小于135°的横直管上，污水横管一定间距上 检查井：排出管与室外排水管道连接处，井中心距建筑物外墙的距离不 小于3m。污水立管或排出管上的检查口至室外检查井中心的最大长度要求
墙角处，由下而上依次向一层、二层、三层供水。
3、立管GL1（DN50）在标高1.000m处，分出第一层用户支管DN32，立管变径为 DN32；在标高4. 200m处，分出第二层用户支管DN32，立管变径为DN32；在标高 7.400m处，立管水平折向北，成为第三层用户支管。各条支管的始端均安装有控制
消火栓和自动喷洒消防设备 室内消火栓系统主要有消火栓箱、室内管网、 消防水箱、市政入户管、消防水池、消防泵 组、水泵结合器、消防泵控制柜、试验消火 栓等组成。 自动喷水灭火系统是一种固定式自动灭火设 施，它自动探测火灾，自动控制灭火剂的施 放，按照官网上喷头的开闭形式分为闭式系 统和开式系统，闭式自动喷水系统又包括： 湿式系统、干式系统、预作用系统、循环系 统；开式自动喷水系统也包括：雨淋灭火系 统、水幕系统、水喷雾系统。
建筑给水排水工程(第六版)建筑内部给水系统
由上比较可知，速度式湿式多流束水表既有较好的计量性 能，又有较好的实用经济性。
回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.2
建筑内部给水系统的组成
（3） 水表的常用术语
最大流量（Qmax） 分界流量（Qt） 始动流量（Qs） 公称压力 示值误差 计量等级 公称流量（Qn） 最小流量（Qmin） 流量范围 压力损失 示值误差限
1.1 给水系统的分类和组成
1.1.2
给水系统的组成
旋 翼 式 数 字 水 表
IC 卡 水 表
旋 翼 式 液 封 水 表
复 式 水 表
回到本章目录
回到总目录
1.1 给水系统的分类和组成
1.1.2
给水系统的组成
图1-2 水表节点
水表节点
回到本章目录
回到总目录
1.1 给水系统的分类和组成
1.1.2
由于工艺过程和生产设备的不同，这类用水的水质要
求有较大的差异，有的低于生活用水标准，有的远远高于 生活饮用水标准。
回到本章目录
回到总目录
1.1 给水系统的分类和组成
1.1.1
给水系统的分类
３．消防给水系统
消防灭火设施用水，主要包括： 消火栓、消防卷盘和自动喷水灭火系统喷头等设施的用水。
消防水用于灭火和控火，即扑灭火灾和控制火势蔓延。 消防用水对水质要求不高，但必须按照建筑设计防火 规范要求保证供给足够的水量和水压。
速度式水表与容积式水表的比较 表1-2
回到本章目录
回到总目录
1.1 给水系统的分类和组成
1.1.2
建筑内部给水系统的组成
2） 多流束水表与单流束水表的比较（见表1-3）
建筑给水排水工程复习重点
第一章1.建筑内部给水系统：是将城镇给水管网或自备水源给水管网的水引入室内，选用适用、经济、合理的最佳供水方式，经配水管送至室内各种卫生器具、用水嘴、生产装置和消防设备，并满足用水点对水量、水压和水质要求的冷水供应系统分类：生活给水系统生产给水系统消防给水系统2.钢管连接方法：有螺纹连接、焊接和法兰连接，为避免焊接时锌层破坏，镀锌钢管必须用螺纹连接或沟槽式卡箍连接3.水表的分类1）按计量原理：容积式水表、速度式水表2）按读数机构的位置：现场指示型、远传型、组合型3）按水温度：冷水表、热水表4）按计数器的工作现状：湿式水表、干式水表、液封式水表5）按被测水压力：普通型水表、高压水表4.给水方式：指建筑内部给水系统的供水方案。
是根据建筑物的性质、高度、配水点的布置情况以及室内所需水压、室外管网水压和配水量等因素，通过综合评判法决定给水系统的布置形式。
5.给水方式选择原则1）尽量利用外部给水管网的水压直接供水2）除高层建筑和消防要求较高的大型公共建筑和工业建筑外，一般情况消防给水系统宜与生活或生产给水系统共用一个系统3）生活给水系统中，卫生器具处的静压力不得大于0.60MPa。
各分区最低卫生器具配水点静水压不宜大于0.45MPa（特殊情况下不宜大于0.50），水压大于0.35MPa的入户管，宜设减压或调压措施。
6.给水管道的布置形式按供水可靠程度：枝状、环状按水平干管的敷设位置：上行下给、下行上给和中分式7.管道防护1.防腐：明装和暗装的金属管道都要采取防腐措施，以延长管道的使用寿命。
通常的防腐做法是管道除锈后，在外壁刷涂防腐涂料。
2.防冻、防露：敷设在有可能结冻的房间、地下室及管井、管沟等地方的生活给水管道，为保证冬季安全使用应有防冻保温措施。
3.防漏：防漏的主要措施是避免将管道布置在易受外力损坏的位置，或采取必要的保护措施，避免其直接承受外力。
4.防振：为防止管道的损坏和噪声的影响，设计给水系统时应控制管道的水流速度，在系统中尽量少使用电磁阀或速闭型水栓。
建筑给水排水工程（第六版）01-3
建筑给⽔排⽔⼯程（第六版）01-3第1章建筑内部给⽔系统1.3给⽔管道的布置和敷设给⽔管道的布置和敷设1.3.1 管道布置1.基本要求确保供⽔安全和良好的⽔⼒条件，⼒求经济合理给⽔管道的布置受建筑结构、⽤⽔要求、配⽔点和室外给⽔管道的位置，以及供暖、通风、空调和供电等其他建筑设备⼯程管线布置等因素的影响。
进⾏管道布置时，不但要处理和协调好各种相关因素的关系，还要满⾜以下基本要求。
（1）给⽔管道的布置和敷设1.3.1 管道布置管道尽可能与墙、梁、柱平⾏，呈直线⾛向，⼒求管路简短，以减少⼯程量，降低造价。
但不能有碍于⽣活、⼯作和通⾏；⼀般可设置在管井、吊顶内或墙⾓边。
⼲管应布置在⽤⽔量⼤或不允许间断供⽔的配⽔点附近，既利于供⽔安全，⼜可减少流程中不合理的转输流量，节省管材。
不允许间断供⽔的建筑，应从室外环状管⽹不同管段引⼊，引⼊管不少于2条。
若必须同侧引⼊时，两条引⼊管的间距不得⼩于15m，并在两条引⼊管之间的室外给⽔管上装阀门。
——引⼊管；2——⽔表井；3——⽴管；4——室外给⽔管道图1-18引⼊管从建筑物不同侧引⼊室内管道贯通状布置建筑物室内给⽔管⽹宜采⽤枝状布置，单向供⽔。
不允许间断供⽔的建筑和设备，应采⽤环状管⽹或贯通枝状双向供⽔。
设2条或2条以上引⼊管，在室内将管道连成环状或贯通状双向供⽔，如图1-18所⽰。
若条件不可能达到，可采取设贮⽔池（箱）或增设第⼆⽔源等安全供⽔措施。
在管道或保温层外⽪上、下留有不⼩于150mm 的净空；软性接头法即⽤橡胶软管或⾦属波纹管连接沉降缝、伸缩缝隙两边的管道；给⽔埋地管道应避免布置在可能受重物压坏处。
管道不得穿越⽣产设备基础，如遇特殊情况必须穿越时，应采取有效的保护措施。
同时也不宜穿过伸缩缝、沉降缝、变形缝。
若需穿过，应采取保护措施，常⽤的措施有：保护管道不受损坏（2）给⽔管道的布置和敷设1.3.1 管道布置活动⽀架法，如图1-20所⽰，在沉降缝两侧设⽴⽀架，使管道只能垂直位移，不能⽔平横向位移，以适应沉降、伸缩之应⼒。
建筑内部给水排水系统设计
河北农业大学课程设计说明书课程名称：建筑给水排水工程设计题目：建筑内部给水排水系统设计工程名称：河北农业大学西校区科技中心院系：城乡建设学院市政与环境工程系班级：给水排水工程1002班姓名：侯广明学号： 2010224070214指导教师：元红英完成时间： 2013.7.3目录1.设计概况 (1)1.1 设计题目 (1)1.2 设计资料 (1)1.3 应完成的主要内容 (1)1.4 设计成果 (1)2.给水系统 (1)2.1 给水方式的选择 (1)2.2 卫生器具的选型及布置 (2)2.3 布置给水管道并绘制设计草图 (2)2.4 选择最不利管线 (2)2.4.1正确选择设计秒流量的公式 (2)2.4.2进行给水系统水力计算 (2)2.4.3计算各管段的设计秒流量qg (2)2.4.4选择给水管材 (2)2.5 水表的选择 (5)2.6 校核所选择的供水方案是否合适 (6)2.7 非计算管路各管段管径的确定 (6)3.排水系统 (6)3.1 排水方案 (6)3.2 排水设计秒流量 (7)3.3 排水管网的水力计算 (7)3.3.1 排水当量 (7)3.3.2 管材 (7)3.3.3排水设计秒流量 (7)3.4 通气管的设计 (10)3.4.1 通气管设计 (10)4.参考资料 (10)1.设计概况1.1 设计题目河北农业大学西校区科技中心建筑给水排水工程设计1.2 设计资料1、工程概况：建筑面积14100.82m2，首层层高4.2m,2--5层为3.9m，室内外高差0.45m。
每层均设有卫生间和综合实验室，布置详见平面图。
2、给水水源：室外给水管网的压力为0.32MPa，DN200，埋深1.20m。
3、建筑图纸：一层平面图、标准层平面图、一层卫生间详图、标准卫生间详图。
1.3 应完成的主要内容1、计算部分（1）给水系统的设计和计算。
（2）排水系统的设计和计算。
2、设计图纸（1）给水系统计算依据图纸。
建筑给水排水工程(第六版)02-4
第2章建筑内部给水系统2.4给水管网的水力计算2.4 给水管网的水力计算2.4.1 确定管径在求得各管段的设计秒流量后，根据流量公式，即可求定管径：给水管网水力计算的目的在于确定各管段管径、管网的水头损失和确定给水系统的所需压力。
υπ42dq g =πυgq d 4=式中q g ——计算管段的设计秒流量，m 3/s ；d j ——计算管段的管内径，m ；υ——管道中的水流速，m/s 。
（2-12）当计算管段的流量确定后，流速的大小将直接影响到管道系统技术、经济的合理性，流速过大易产生水锤，引起噪声，损坏管道或附件，并将增加管道的水头损失，使建筑内给水系统所需压力增大。
而流速过小，又将造成管材的浪费。
考虑以上因素，建筑物内的给水管道流速一般可按表2-12选取。
但最大不超过2m/s。
工程设计中也可采用下列数值：DN15~DN20，V =0.6~1.0m/s ；DN25~DN40，V =0.8~1.2m/s 。
生活给水管道的水流速度表2-122.4给水管网的水力计算2.4.2给水管网和水表水头损失的计算2.4.2给水管网和水表水头损失的计算给水管网水头损失的计算包括沿程水头损失和局部水头损失两部分内容。
１. 给水管道的沿程水头损失（2-13）——沿程水头损失，kPa；式中hyL——管道计算长度，m；i——管道单位长度水头损失，kPa/m，按下式计算：给水管网的水力计算2.4.2给水管网和水表水头损失的计算式中i——管道单位长度水头损失，kPa/m ；d j——管道计算内径，m；q g——给水设计流量，m3/s；C h——海澄-威廉系数：塑料管、内衬（涂）塑管Ch= 140；铜管、不锈钢管Ch= 130；衬水泥、树脂的铸铁管Ch= 130；普通钢管、铸铁管Ch = 100。
（2-14）设计计算时，也可直接使用由上列公式编制的水力计算表，由管段的设计秒流量，控制流速在正常范围内，查出管径和单位长度的水头损失。
建筑给水排水工程第六版
1.4 给水水质防护 1.4.2 水质防护措施
6） 绿地等自动喷灌系统，当喷头为地下式或自动 升降式时，其管道起端；
7） 从城市给水管网的不同管段，接出引入管向居 住小区供水，且小区供水管与城市给水管形成环状管
网时，其引入管上（一般在总水表后）。
1.4 给水水质防护 1.4.2 水质防护措施
(3) 城市给水管道严禁与自备水源的供水管道直 接连接。生活饮用水管道应避开毒物污染区，当 条件限制不能避开时，应采取防护措施。严禁生 活饮用水管道与大便器（槽）直接连接。
1.4 给水水质防护 1.4.2 水质防护措施
4）不得接纳消防管道试压水、泄压水等回流水或 溢流水。
5）泄空管和溢流管的出口，不得直接与排水构 筑物或排水管道相连接，应采取间接排水的方式, 管 口应露空；当水池（箱）中的水不能以重力自流径泄 空时，应设置移动或固定的提升装置。
6）水池(箱)材质、衬砌材料和内壁涂料，不得 影响水质。
1.4 给水水质防护 1.4.1 水质污染的现象及原因
1.4.1 水质污染的现象及原因
（1）管网污染
供水管网在输水过程中由于管 道老化腐蚀、渗漏等因素造成 的水质污染。
（2） 回流污染
无防倒流污染措施时，非饮用 水或其他液体倒流入生活给水 系统，污染水质。
1.4 给水水质防护 1.4.1 水质污染的现象及原因
1.4 给水水质防护 1.4.2 水质防护措施
由于在隔膜上、下存在一定压差使阀瓣下移关 闭排水泄压器；事故时，当进水口处由于某种原 因压力降低时，在隔膜上、下形成的压差低于设 定值时，排水泄压器内的弹簧会推动阀瓣向上运 动，打开排水泄压器泄压使水不会回流到进水口 端。
1.4 给水水质防护 1.4.2 水质防护措施
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.1 给水系统的分类和组成
1.1.2 建筑内部给水系统的组成
S型单级双吸清水离心泵
DL型立式多级泵
DG型多级离心泵 回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.2 建筑内部给水系统的组成
潜水轴流泵
NB型凝结 水泵
锅炉给水泵
回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.2 给水系统的组成
上页图中符号的含义：
A ：入贮水池；B ：来自贮水池
1：阀门井； 2：引入管；
3：闸阀； 4 ：水表； 5：水泵； 6 ：止回阀； 7：干管； 8 ：支管；
9：浴盆； 10 ：立管；11：水嘴；12 ：淋浴器；13：洗脸盆；14 ：大便器；
15：洗涤盆；16 ：水箱；17：进水管； 18 ：出水管；19：消火栓；
生活给水系统主要指卫生器具的给水配件或配水嘴；生产给水系统 主要指用水设备；消防给水系统主要指室内消火栓和自动喷水灭火系统 中的各种喷头。
回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.2 给水系统的组成
水嘴
单把立式菜盆水嘴
面盆单把水嘴
环形阀式配水嘴 旋塞式配水嘴 普通洗脸盆配水嘴 回到本章目录 回到总目录
消声止回阀
对夹式止回阀
回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.2 给水系统的组成
（5） 液位控制阀
液位控制阀用以控制水箱、水池等贮水设备的水位，以免溢流。如 浮球阀，水位上升浮球上升关闭进水口，水位下降浮球下落开启进水口, 但有浮球体积大，阀芯易卡住引起 溢水等弊病。
（6） 液压水位控制阀
回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.2 给水系统的组成
４．给水附件
给水附件是指管道系统中调节水量、水压、控制水流方向、改善水 质，以及关断水流，便于管道、仪表和设备检修的各类阀门和设备。给 水附件包括各种阀门、水锤消除器、过滤器、减压孔板等管路附件。 常用的阀门有：
（1） 截止阀
３．给水管道
给水管道包括干管、立 管、支管和分支管，用于输 送和分配用水。
（1） 干管：又称总干管， 是将水从引入管输送至建筑 物各区域的管段。
（2）立管：又称竖管，是 将水从干管沿垂直方向输送 至各楼层、各不同标高处的 管段。
立 管
干管
回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.2 给水系统的组成
1.1.2 建筑内部给水系统的组成
（3） 水表的常用术语
最大流量（Qmax） 分界流量（Qt） 始动流量（Qs） 公称压力 示值误差 计量等级
第1章 建筑内部给水系统
1.1 给水系统的分类和组成 1.2 给水方式 1.3 给水管道的布置和敷设
回到本章目录 回到总目录
第1章 建筑内部给水系统
1.1 给水系统的分类和组成
回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.1 给水系统的分类
建筑内部给水系统是将城镇给水管网或自备水源给水管 网的水引入室内，经配水管送至生活、生产和消防用水设备， 并满足用水点对水量、水压和水质要求的冷水供应系统。
回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.2 给水系统的组成
1：管箍；2 ：异径管箍；3：活接头；4：补心； 5： 90°弯头；6： 45°弯头；7：异径弯头； 8：内管箍；9：管塞；10：等径三通；11：异径三通； 12：根母；13：等径四通；14：异径四通； 15：阀门
图1-4 钢管螺纹连接配件及连接方法
回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.1 给水系统的分类
灭火器
消防卷盘及喷枪
自动喷水灭火系统喷头
回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.1 给水系统的分类
４. 组合给水系统
上述3种基本 给水系统可根据具 体情况予以合并共 用。如：
生活－生产给水系统 生活－消防给水系统 生产－消防给水系统 生活－生产－消防给水系统
近年随着人们对饮用水品质要求的不断提高，在某些城市、 地区或高档住宅小区、综合楼等实施分质供水，管道直饮水给 水系统已进入住宅。
回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.1 给水系统的分类
２. 生产给水系统
供生产过程中产品工艺用水、清洗用水、冷饮用水、 生产空调用水、稀释用水、除尘用水、锅炉用水等用途的 用水。
克服了浮球阀的弊病，是浮 球阀的升级换代产品。
液压水位控制阀
回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.2 给水系统的组成
（7） 安全阀
安全阀是保安器材为避免管网、用具或
密闭水箱超压破坏，需安装此阀，一般有弹 泄
簧式、杠杆式两种。
压 阀
５．配水设施
生活、生产和消防给水系统其管网的终端用水点上的设施即为配水 装置。
１．引入管
从室外给水管网的接管点引至建 筑物内的管段，一般又称“进户管”。
引入管段上一般设有水表、阀门 等附件。
引入管
演示动画 单击鼠标播放
回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.2 给水系统的组成
说明：
一般建筑引入管 可以只设一条。 不允许间断供水 的建筑，引入管 不少于２条，应 从室外环状管网 不同管段引入。
旋
翼
式
复
液
式
封
水
水
表
表
回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.2 给水系统的组成
图1-2 水表节点
水表节点
回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.2 给水系统的组成
图1-3 有旁通管的水表节点
水表节点
回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.2 给水系统的组成
a
湿式水表
b
干式水表
c
液封式水表
5） 按被测 水压力分类
a
普通型水表
b
高压水表
计数器浸没在被测水中 计数器与被测水隔离开，表盘和指针是“干”的 计数器中的读数部分用特殊液体与被测水隔离
水表公称压力≤1.0MPa 水表公称压力为1.6MPa、2.0MPa
回到本章目录 回到总目录
1.1 给水系统的分类和组成
表1-3
回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.2 建筑内部给水系统的组成
3） 湿式水表与干式水表比较（见表1-4）
湿式水表与干式水表比较
表1-4
由上比较可知，速度式湿式多流束水表既有较好的计量性 能，又有较好的实用经济性。
回到本章目录 回到总目录
1.1 给水系统的分类和组成
不 锈
长 杆
钢
截
截
止
止
阀
阀
回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.2 给水系统的组成
（2）闸阀
回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.2 给水系统的组成
（3）蝶阀
回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.2 给水系统的组成
（4）止回阀
静音式止回阀
1.1.2 建筑内部给水系统的组成
（2）水表性能的比较 1) 速度式水表与容积式水表比较（见下表1-2）
速度式水表与容积式水表的比较
表1-2
回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.2 建筑内部给水系统的组成
2） 多流束水表与单流束水表的比较（见表1-3）
多流束水表与单流束水表比较
系统的选择，应根据生活、生产、消防等各项用水对 水质、水量、水压、水温的要求，结合室外给水系统的实 际情况，经技术经济比较或采用综合评判法确定。
回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.1 给水系统的分类
综合评判法 是结合工程所涉及的各项因素，如技术、经济、 社会、环境等因素，统筹兼顾，综合考虑的评判方法，对所列 的各项因素，根据其优缺点进行定性分析，其评判结果易受人 为因素影响和带主观随意性，为使各项因素都能用统一标准来 衡量，目前都采用模糊变换作为工具，用定量分析进行综合评 判，其结果更为正确、合理。近年来模糊综合评判法在各个领 域多因素的综合评判方面已被广泛应用。
1.1.2 建筑内部给水系统空泵 回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.2 建筑内部给水系统的组成
给水设备
消防气压给水设备 回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.2 建筑内部给水系统的组成
组合水箱
盘管水箱 回到本章目录 回到总目录
（建筑内部给水系统）
演示动画 单击鼠标播放
回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1.2 给水系统的组成
1.1.2 给水系统的组成
建筑内部给水系 统一般由引入管、给 水管道、给水附件、 给水设备、配水设施 和计量仪表等组成。
图1-1 建筑 内部给水系统
AB
回到本章目录 回到总目录
1.1 给水系统的分类和组成
1.1 给水系统的分类和组成
1.1.2 建筑内部给水系统的组成
7. 水表
（1） 水表的分类
1） 按计量 元件运动 原理分类：
a
容积式水表
b
