光检测器工作原理

光检测器工作原理

光检测器工作原理
光检测器是一种用来测量光的强度、波长、频率和相位等参数的仪器。

它的工作原理可以分为两种类型:光电效应和光学效应。

一、光电效应
光电效应是指光照射到特定材料表面时,会产生光电子的释放现象。

光检测器利用光电效应来测量光的强度或波长。

其中一种常见的光电效应是光电子效应,即光照射到金属表面时,金属中的电子会被激发并从金属表面解离出来。

光检测器中的金属接收到光信号后,激发的电子会产生电流或电压,通过测量电流或电压的大小就可以知道光的强度或波长。

另一种光电效应是光致电离效应,即光照射到半导体材料表面时,会产生电子-空穴对,从而产生电流。

光检测器中的半导体材料接收到光信号后,电子-空穴对的产生会引起电流的变化,通过测量电流的变化就可以得到光的强度或波长。

二、光学效应
光学效应是指光在材料中的传播和衍射现象。

光检测器利用光学效应来测量光的频率、相位或其他参数。

其中一种常见的光学效应是干涉现象,即光在多个光学路径上相遇时会产生干涉,干涉现象与光的波长和相位有关。

光检测器中的光信号经过光学路径后,会产生干涉现象,通过测量干涉现象的变化就可以得到光的频率、相位或其他参数。

另一种光学效应是衍射现象,即光通过细缝或光栅等物体时会发生弯曲和扩散现象。

光检测器中的光信号经过细缝或光栅等物体后,会发生衍射现象,通过测量衍射的模式和角度就可以得到光的波长或其他参数。

综上所述,光检测器的工作原理主要包括光电效应和光学效应。

通过利用这些效应,可以实现对光的强度、波长、频率和相位等参数的测量。

光电检测器工作原理

光电检测器工作原理

光电检测器工作原理光电检测器是一种将光信号转换为电信号的装置。

其工作原理可以分为以下几个步骤:1. 光信号入射:光线经过透镜等光学元件聚焦成束,射向光电检测器的光敏元件。

2. 光敏元件吸收光能:光敏元件通常使用半导体材料,如硅、锗及化合物半导体等。

光敏元件能够吸收入射光的能量,使其内部的电子被激发。

3. 电子运动:激发后的电子受到电场的作用,开始在光敏元件中运动。

一部分电子通过电流传输到输出电路中。

4. 电荷生成:当光敏元件中的电子受到光照时,会产生一些正电荷不断积累,形成电荷对。

一部分电子-空穴对会在光敏元件中一直保持平衡,这样就形成了一个光生载流子。

5. 转化为电信号:通过连接在光敏元件上的电路,将电荷对转化为电信号。

这个电信号能够被检测器所连接的仪器或设备所读取和处理。

总结来说,光电检测器的工作原理就是利用光敏元件吸收光能,并将其转化为电信号。

这种转化过程是通过光生载流子的产生和电子运动来实现的。

光电检测器的性能主要由光敏元件的材料和结构决定。

不同的光电检测器根据其材料和结构的不同,可以实现不同波段的光信号检测。

当光线入射到光敏元件上时,光子的能量被转化为电子的激发能量。

这种转化过程产生了一个光生电子空穴对。

接下来,这些电子和空穴会被电场分开,形成电流。

光电检测器通常有不同的工作模式,包括光电导模式、光电二极管模式、光电倍增管模式和光电子倍增管模式等。

以下是一些光电检测器的工作原理:1. 光电二极管(Photodiode):光电二极管是一种PN结构的半导体器件。

当光照射到PN结上时,光子的能量被转化为电子的能量,并通过PN结的电场将电子和空穴分开,形成电流。

2. 光电导(Photoconductor):光电导使用光敏物质,如硒化铟(InSe)或硒化铟镉(InCdSe)等。

当光照射到光电导上时,光子的能量使光电导的电阻发生变化,从而产生电流。

3. 光电子倍增管(Photomultiplier Tube,PMT):光电子倍增管由光电阴极和多个倍增极组成。

光电检测器的工作原理

光电检测器的工作原理

光电检测器的工作原理
光电检测器是一种利用光电效应原理来检测光信号的装置。

它由光电发射器和光电接收器两部分组成。

光电发射器是一个发射光源,常见的有发光二极管(LED)或激光器。

当电流通过发光二极管时,其内部的半导体材料会发出特定波长的光。

光电接收器是一个接收光信号并产生电信号的元件,常见的有光敏二极管(LDR)或光电二极管(photodiode)。

光敏二极管或光电二极管的外围电路会对接收到的光信号进行放大和处理。

光电检测器的工作原理是当光电发射器发出的光照射到光电接收器上时,光能被光电接收器吸收并转化为电能。

这个转化过程是通过光电效应实现的。

光电效应的基本原理是当光束照射到半导体材料上时,光子会激发半导体材料中的电子跃迁到导带上,形成电子空穴对。

而这些电子空穴对可以导致半导体中的电流流动。

当光电接收器中的光电二极管或光敏二极管吸收到光子后,其内部会产生电流。

这个电流大小与光强度成正比。

通过对光电接收器产生的电流进行测量,我们可以间接地获得光的强度或光的存在与否。

光电检测器广泛应用于多个领域,如光通信、光电传感、光电测量等。

在各个领域中,光电检测器都起到了至关重要的作用。

光电检测两种基本工作原理

光电检测两种基本工作原理

光电检测两种基本工作原理光电检测是一种广泛应用于自动控制、仪器仪表、光学信号测量等领域的技术。

它通过光电传感器来实现光信号的检测和转化,从而实现对物体特征及其动态变化的测量。

光电检测技术在生产过程中被广泛使用,可以提高生产线的自动化程度,提高生产效率和质量。

下面将详细介绍光电检测的两种基本工作原理。

一种基本工作原理是光电敏感效应原理。

在光电传感器中,我们常常使用光敏器件来感受和转换光信号。

光敏器件是一种能够将光信号转化为电信号的电子器件。

它包括光敏电阻、光敏二极管、光敏三极管等。

当光信号照射到光敏器件上时,器件内部的光敏材料会发生光电效应,产生电流或电压信号。

通过测量这个信号的强度和变化,我们就可以获得光信号的相关信息。

另一种基本工作原理是光电反射原理。

在一些特殊的应用中,我们需要根据物体的反射光来进行光电检测。

这时,我们使用光电传感器中的光源和光敏器件来实现对物体反射光的检测。

光源会发射一束光,当物体处于光源的照射范围内时,它会反射部分光到光敏器件上。

光敏器件会感应到这个反射光,并将其转化为电信号。

通过对这个电信号的测量和分析,我们可以得到物体的特征和状态信息。

光电检测技术具有许多优点。

首先,它对被测物体没有接触,无需直接接触物体表面,避免了在测量过程中对物体造成损害的可能性。

其次,光电检测具有高精度和快速的特点,可以实时准确地获取物体的信息。

此外,光电传感器的体积小、重量轻,便于安装和使用,并且具有较长的使用寿命。

在实际应用中,我们可以根据需要选择合适的光电传感器和适当的光源来实现光电检测。

在选择光源时,应考虑被测物体的特性和环境条件,例如光强度、波长等。

在选择光敏器件时,要考虑其灵敏度、响应速度以及稳定性等因素。

总之,光电检测技术是一种非常重要和实用的技术,它通过光电传感器实现对物体特征和状态的检测,广泛应用于自动化控制和仪器仪表等领域。

掌握光电检测的基本工作原理,可以帮助我们更好地理解和应用这一技术,提高工作效率和产品质量。

光电检测器工作原理(一)

光电检测器工作原理(一)

光电检测器工作原理(一)光电检测器工作原理1. 简介光电检测器是一种能够将光信号转化为电信号的设备。

它在许多领域中都有广泛的应用,如光通信、光电传感等。

本文将从浅入深地介绍光电检测器的工作原理。

2. 光电检测器结构光电检测器通常由以下几个主要部分组成: - 光敏元件:负责接收光信号并产生电荷携带子。

- 电荷放大器:用于将光敏元件产生的微弱电荷转化为可观测的电信号。

- 信号处理电路:对电信号进行增强、滤波和解调等处理。

- 输出接口:将处理后的电信号输出给后续电路或设备。

3. 光敏元件的工作原理光敏元件是光电检测器的核心部分,常见的光敏元件有光电二极管(Photodiode)和光电导(Phototransistor)。

光电二极管光电二极管是一种具有半导体特性的元件。

当光照射到光电二极管的结区域时,光能会激发光电二极管内的载流子生成和移动,从而产生电流。

其工作原理主要包括以下两个过程: 1. 光吸收:光能被半导体材料吸收,形成电子-空穴对(Electron-Hole Pair)。

2. 电荷分离:由于内建电势的作用,电子和空穴被分离,形成电流。

光电导光电导是一种基于光敏二极管的光敏元件。

其工作原理类似于光电二极管,但光电导在集电极和基极之间引入了一个电流放大层,可以增强输出电流。

工作原理主要包括以下两个过程: 1. 光吸收和电子-空穴对的生成。

2. 电子和空穴进入电流放大层,引发电流放大,产生更大的输出电流。

4. 电荷放大器的工作原理电荷放大器是将光敏元件产生的微弱电荷进行放大的关键部分。

它采用了放大电路和电容器的组合,实现了电荷的积分和放大。

其工作原理主要包括以下几个步骤: 1. 电荷积分:电荷放大器中的电容器开始积放光敏元件产生的电荷。

2. 放大电路:在一定的时间间隔内,电荷放大器会将电容器上积累的电荷放大为可观测的电信号。

3. 放大比例:电荷放大器的放大比例决定了输出信号的幅度。

5. 信号处理电路的工作原理信号处理电路对电信号进行增强、滤波和解调等处理,以满足特定应用的需求。

光电检测教案模板及反思

光电检测教案模板及反思

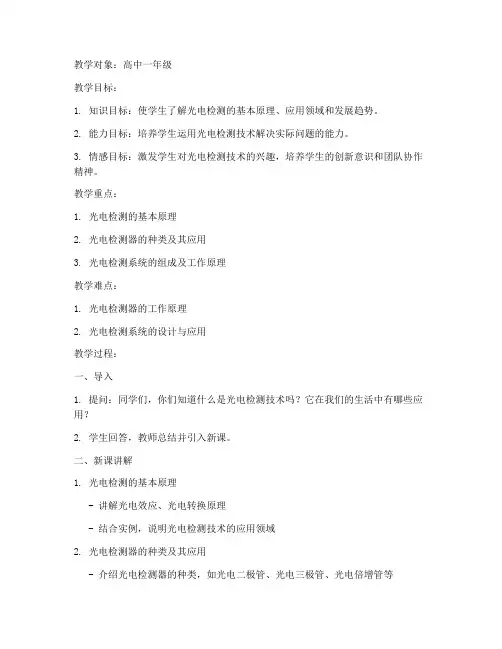

教学对象:高中一年级教学目标:1. 知识目标:使学生了解光电检测的基本原理、应用领域和发展趋势。

2. 能力目标:培养学生运用光电检测技术解决实际问题的能力。

3. 情感目标:激发学生对光电检测技术的兴趣,培养学生的创新意识和团队协作精神。

教学重点:1. 光电检测的基本原理2. 光电检测器的种类及其应用3. 光电检测系统的组成及工作原理教学难点:1. 光电检测器的工作原理2. 光电检测系统的设计与应用教学过程:一、导入1. 提问:同学们,你们知道什么是光电检测技术吗?它在我们的生活中有哪些应用?2. 学生回答,教师总结并引入新课。

二、新课讲解1. 光电检测的基本原理- 讲解光电效应、光电转换原理- 结合实例,说明光电检测技术的应用领域2. 光电检测器的种类及其应用- 介绍光电检测器的种类,如光电二极管、光电三极管、光电倍增管等- 分析各类光电检测器的特点及适用范围3. 光电检测系统的组成及工作原理- 讲解光电检测系统的基本组成,如光源、光电检测器、信号处理器等- 分析光电检测系统的工作原理,说明各部分之间的联系三、课堂练习1. 让学生根据所学知识,设计一个简单的光电检测系统2. 学生分组讨论,教师巡视指导四、课堂小结1. 总结本节课所学内容,强调重点和难点2. 布置课后作业,要求学生查阅资料,了解光电检测技术的最新发展动态五、课后反思本节课教学效果较好,以下是反思:1. 教学内容丰富,结合实例讲解,使学生更容易理解光电检测技术的原理和应用。

2. 课堂练习环节,学生积极参与,提高了课堂氛围。

3. 教学过程中,注重培养学生的创新意识和团队协作精神,通过小组讨论,让学生在实践中学习。

4. 课后作业要求学生查阅资料,了解光电检测技术的最新发展动态,有助于拓宽学生的知识面。

不足之处:1. 部分学生对光电检测技术的原理理解不够深入,需要加强课后辅导。

2. 课堂练习环节,部分学生完成度不高,需要加强课堂管理,确保每个学生都能参与其中。

光电检测系统原理

光电检测系统原理

光电检测系统原理
光电检测系统是一种常用的检测技术,其原理基于光电效应。

光电效应是指当光照射到物质表面时,光子的能量被电子吸收,使电子获得足够的能量从而跳出原子的束缚,产生自由电子。

在光电检测系统中,一般采用光敏元件作为光电转换器件。

光敏元件根据其工作原理的不同可以分为光电二极管、光电三极管、光敏电阻等。

当光照射到光敏元件上时,会产生光生电流或改变电阻值,这种电信号可以被测量、放大并进一步处理。

光电检测系统的光源也是至关重要的组成部分。

光源的选择要根据被检测物体的特性来确定,可以使用白光、激光、红外线等不同种类的光源。

在某些应用中,还需要使用滤光片来选择特定波长的光源。

此外,光电检测系统中还包含光电信号的处理与分析。

光电信号一般较弱,需要经过放大、滤波、调整等处理,以提高信号质量和准确性。

处理之后的信号可以用于后续的数据分析、控制指令等。

总的来说,光电检测系统通过利用光电效应将光信号转化为电信号,进而实现对被检测物体的非接触式检测。

这种检测方式具有灵敏度高、响应速度快、精度较高等特点,广泛应用于工业制造、生命科学、环境监测等领域。

光电检测系统

光电检测系统

长度:直尺、游标卡尺、千分尺
电压:万用表
质量:天平
间接测量:测量几个与被测量相关的物理量,通过函数关系式 计算出被测量。例如:
电功率:P = I * V(电流/电压)
重力加速度:单摆测量(L:摆的线长,T:摆动的周
期)
g

4
T
2L
2
返回
光电探测器的种类
类型 PN结
非PN结 电子管类
以光电子学为基础,以光电器件为主体,研究和发展光电信 息的形成、传输、接收、变换、处理和应用。它涉及到:
1、光电源器件(包括激光器)和可控光功能器件及集成 2、光通信和综合信息网络 3、光频微电子 4、光电方法用于瞬态光学观测 5、光电传感、光纤传感和图象传感 6、激光、红外、微光探测,定向和制导 7、光电精密测试,在线检测和控制技术 8、混合光电信息处理、识别和图象分析
光信息量化的变换方式在位移量(长度、宽 度和角度)的光电测量系统中得到广泛的应 用。
若长度信息量L量化为条纹信息量,则长度 L=qn
q为量化单位,采用莫尔条纹变换时,其为光栅节距,达到微米 量级;若采用激光干涉时,其 等于激光波长的二分之一或四分之一;n为条纹个数。
信息载入光学信息的方式
光通讯方式的信息变换
光电检测系统
光 光 被 光 光变 电

学 系 统
测 对 象
学 变 换
电换 传电 感路
信 号 处 理
存储 显示 控制
光学变换
电路处理
Байду номын сангаас
光电检测系统
光学变换
时域变换:调制振幅、频率、相位、脉宽 空域变换:光学扫描 光学参量调制:光强、波长、相位、偏振 形成能被光电探测器接收,便于后续电学处理的光学信息。

光电检测系统的工作原理及应用

光电检测系统的工作原理及应用

光电检测系统的工作原理及应用概述光电检测系统是利用光电传感器来实现对光信号的检测和测量的一种系统。

它通过将光信号转化为电信号进行处理和分析,广泛应用于工业自动化、仪器仪表、机器视觉、安防监控等领域。

本文将介绍光电检测系统的工作原理及其在各个领域的应用。

工作原理光电检测系统的工作原理是将光信号转化为电信号,并通过电路进行处理和分析。

光电传感器是光电检测系统的核心组件,它可以将光信号转化为电信号。

光电传感器光电传感器主要由光电二极管(Photodiode)、光敏电阻(Photocell)和光电管(Phototube)等组成。

光电二极管是最常见的光电传感器之一,其工作原理是利用半导体材料对光的敏感性,在光照下产生电流。

光电二极管可根据光照强度的变化产生不同的电流信号,实现对光信号的检测和测量。

信号处理电路光电检测系统中的信号处理电路主要用于放大、滤波和处理光电传感器产生的微弱电信号。

通过增加电流放大器、滤波器和信号处理器等电路,可以提高系统对光信号的灵敏度和稳定性。

同时,信号处理电路还可以对电信号进行模数转换和数字信号处理,进一步对光信号进行分析和判断。

应用领域光电检测系统在各个领域有广泛的应用,以下是几个常见的应用领域:工业自动化光电检测系统在工业自动化领域中起到了重要作用。

它可以用于物料检测、位置判断和传感器触发等任务。

光电传感器可以检测到物体的存在与否,实现对物体的自动识别和测量。

在流水线上,光电检测系统可以实现对物体的计数和判断,提高生产效率和质量。

仪器仪表光电检测系统在仪器仪表领域中也有广泛的应用。

例如,在光谱仪中,光电传感器可以将光信号分解为不同波长的光谱,并进行光谱分析和测量。

在激光测距仪中,光电检测系统可以利用光信号的反射时间来测量目标物体与传感器的距离。

机器视觉光电检测系统在机器视觉领域中也被广泛应用。

它可以用于图像传感和边缘检测等任务。

利用光电传感器对光信号的感知和分析,可以实现对图像的自动采集、处理和判断。

光电检测系统应用举例和原理

光电检测系统应用举例和原理

光电检测系统应用举例和原理光电检测系统是一种利用光电效应原理将光信号转换为电信号进行测量、控制或信息处理的装置。

其基本工作原理包括以下几个步骤:
1. 光电转换:当光线照射到光电元件(如光敏二极管、光电倍增管、光电池等)上时,光能被转换为电能。

这一过程基于光电效应,即在特定条件下,光子与材料相互作用可导致电子从价带跃迁至导带,从而产生电流。

2. 信号放大与处理:产生的微弱光电流通常需要经过放大电路进行放大以提高信噪比,并通过滤波、整形等手段将其转化为可以进一步分析和应用的电信号。

3. 信息读取与输出:处理后的电信号可以根据具体应用要求,通过显示设备显示测量结果,或者连接到控制系统实现自动控制功能。

光电检测系统的应用举例包括但不限于:
光电开关:用于检测物体的存在与否或位置变化,例如在自动化生产线中判断物料是否到达指定位置。

光电转速计:通过检测旋转物体上的标记反射回来的光强度变化来测定转速,广泛应用于电机、风扇等各种机械设备的速度监控。

汽油液面检测:在汽车油箱内使用反射型光电传感器,根据反射回来的光强变化判断汽油液位的高度。

厚度测量:在工业生产中,可通过非接触式光电检测技术,利用透射或反射原理测量薄膜、板材等的厚度。

光电探测器原理

光电探测器原理

光电探测器原理一、概述光电探测器是一种能够将光信号转化为电信号的器件,广泛应用于光通信、光电子技术、医学影像等领域。

本文将从光电探测器的基本原理、结构和工作方式等方面进行探讨。

二、基本原理光电探测器的基本原理是光电效应。

光电效应是指当光照射到某些物质表面时,会引起物质中的电子发生跃迁,从而产生电流。

根据光电效应的不同特点,光电探测器可以分为光电发射型和光电吸收型两种。

2.1 光电发射型光电发射型探测器基于光电效应中的光电发射现象。

当光照射到具有光电发射性质的材料表面时,材料中的电子会受到光的激发,从而跃迁到导体中,产生电流。

常见的光电发射型探测器有光电二极管(Photodiode)和光电倍增管(Photomultiplier Tube)等。

2.2 光电吸收型光电吸收型探测器基于光电效应中的光电吸收现象。

当光照射到具有光电吸收性质的材料表面时,光子能量被材料吸收,产生电子和空穴对,从而形成电流。

常见的光电吸收型探测器有光电二极管、光电三极管(Phototransistor)和光电导型(Photovoltaic)探测器等。

三、结构和工作方式光电探测器的结构和工作方式有多种不同的设计,下面以光电二极管为例进行介绍。

3.1 结构光电二极管由P型和N型半导体材料构成,中间有一个PN结。

当光照射到PN结时,会产生电子和空穴对,进而形成电流。

为了提高探测器的效率,常常在PN结上加上透明导电膜层,以增加光的吸收和电流的输出。

3.2 工作方式光电二极管的工作方式主要分为正向偏置和反向偏置两种。

3.2.1 正向偏置正向偏置是指将PN结的P端与正电压相连,N端与负电压相连。

在正向偏置下,当光照射到PN结时,产生的电子和空穴会被电场加速,形成电流。

正向偏置的光电二极管常用于光电转换和光通信等领域。

3.2.2 反向偏置反向偏置是指将PN结的P端与负电压相连,N端与正电压相连。

在反向偏置下,当光照射到PN结时,产生的电子和空穴会被电场阻碍,形成很小的电流。

光电检测与技术知识点总结

光电检测与技术知识点总结

光电检测与技术知识点总结一、光电检测基础知识1. 光电效应:光子射入物质时,将能量传递给物质,或者将物质中的粒子激发出来。

前者称为光吸收,后者称为光发射。

2. 光电效应分类:外光电效应、内光电效应和光热效应。

3. 光电效应的应用:光电管、光电倍增管、光电摄像管等。

二、光电检测技术基础1. 光电检测器的分类:根据工作原理,可分为外光电效应检测器、内光电效应检测器和光热效应检测器。

2. 光电检测器的工作特性:光谱响应、频率响应、线性范围、探测率和噪声等。

3. 常用光电检测器:光电二极管、光电晶体管、光电池、光电倍增管等。

三、光电检测系统1. 光电检测系统的基本组成:光源、被测物、光电检测器、信号处理电路和显示设备。

2. 光电检测系统的应用:测量长度、测量角度、测量速度、测量温度等。

3. 光电检测系统的误差来源:光源的不稳定性、光学系统的误差、探测器噪声和信号处理电路的误差等。

四、常用光电检测技术1. 红外线检测技术:利用红外线的热效应,可以测量物体的温度和辐射功率。

红外线传感器有热敏电阻、热电偶等。

2. 激光雷达技术:利用激光的反射和散射,可以测量物体的距离和形状。

常用的激光雷达有脉冲式和连续波式两种。

3. 光纤传感器技术:利用光纤的传光特性,可以测量物体的位移、压力和温度等物理量。

光纤传感器有折射率型、光强调制型和光相位调制型等。

4. 图像传感器技术:利用图像传感器将光学图像转换为电信号,可以测量物体的尺寸和形状。

常用的图像传感器有CCD和CMOS两种。

5. 色彩传感器技术:利用色彩传感器测量物体的颜色和色差,可以应用于颜色识别和颜色检测等方面。

常用的色彩传感器有RGB和CMYK两种。

光电检测系统原理

光电检测系统原理

光电检测系统原理光电检测系统是一种常用的传感器,广泛应用于自动化控制领域,例如机械加工、纺织、食品处理、生物化学和医疗卫生等。

其原理是利用光电器件将光信号转换为电信号,通过电路处理后,将电信号转换成机械或其他可控制的信号,实现自动检测和控制。

本文将从光电器件、处理电路、应用领域等方面进行详细介绍。

一、光电器件光电器件是光电检测系统的核心部分,其主要功能是将光信号转化为电信号,其种类包括光敏二极管(PD)、光电二极管(PH)、光励磁二极管(PC)、光电晶体管(PT)、硅光电池(PD)等。

其中,PD是一种光敏半导体器件,应用范围十分广泛。

PD中的光信号通过PN结被掺杂之后,使之成为具有光电特性的二极管,根据入射光信号的强弱,PD产生的电流也随之变化。

PH、PC、PT相比PD更加敏感,其检测范围可以覆盖可见光和红外光谱区域,使用时需要更加谨慎,但其具有相对较高的灵敏度和更快的响应速度,可以满足更高的应用需求。

硅光电池具有较高的光电转换效率,但其使用条件较为苛刻,易受温度变化等环境因素影响。

二、处理电路处理电路是光电检测系统中的第二个核心部分,主要功能是对从光电器件收集的电信号进行处理和放大,以满足后续电路的工作需要。

处理电路一般分为前端电路和后端电路两大部分。

(一)前端电路前端电路是光电检测系统中的第一级信号处理电路,主要由前放电路、驱动电路、滤波电路和保护电路组成。

前放电路的作用是放大从光电器件获得的弱电信号;驱动电路是用于对光电器件进行驱动的电路,使其在有效频率范围内工作;滤波电路则可以用来滤除杂乱的高频或低频信号;最后,保护电路则可以将前端电路和后端电路隔离,防止过高电压或过电流对后续模块造成损害。

(二)后端电路后端电路是对前端电路处理后的信号进行进一步处理和放大的电路,主要由比较电路、微处理器、放大电路、输出电路、计时电路和显示电路组成。

后端处理电路可以根据应用需要设置不同的模块,例如可通过比较电路可以实现对输入信号的阈值比较,以触发输出信号;在微处理器中可以设置一定的软件算法,用于对信号进行更加复杂的处理。

光电检测器件的工作原理及特性

光电检测器件的工作原理及特性
温度低时,自发极化强度大,晶体表面感应的电荷增加。 温度高时,自发极化强度小,晶体表面感应的电荷相应 的减少,相当于释放了一部分电荷。
热释电器件只能检测变化的温度。
思考:为什么热释电器件只能检测变化的温度?
相 变:
随着温度的逐渐升高,极化强度越来越弱,当温度达到一特定 温度之后,自发极化强度下降为零,即为极化晶体发生了相变。 极化晶体变为非极化晶体。产生相变的温度为居里温度。
2、辐射热计效应
辐射热计是利用入射辐射使敏感元件的温度提高后从而使电阻 随之改变而测出辐射的探测器。 材料电阻随温度的变化可用下式表示
材料的电阻温度系数
一般情况下: 金属材料的电阻温度系数与温度成反比,αT≈0.0033
αT=1/T
半导体材料的电阻温度系数与T2成反比
αT=-β/T2
辐射热计效应的应用:
探测原理
把冷端分开并与一个电流表连接,当光照熔接端(称为电偶接 头)时,熔接端(电偶接头)吸收光能使其温度升高,电流表 就有相应的电流读数,电流的数值就间接反映了光照能量的 大小。
实际中为了提高测量的灵敏度,常将若干个热电偶串联起来 使用,称为热电堆。它在激光能量计中获得较多应用。
温差电效应主要有三种形式:
黑球温度计:利用黑体吸收辐射热量最强的原理,用一个深 黑色的空心铜球和一支插在铜球中心的温度计构成。测定时 悬挂在测点,大约15分钟后可读出稳定读数。
3、温差电效应
当两种不同的配偶材料(金属或半导体)两端并联熔接时,如 果两个接头的温度不同,并联回路中就产生电动势,称为温 差电动势,回路中就有电流流通。
4)、光子牵引效应
当光子与半导体中的自由载流子作用时,光子把动量传递给自 由载流子,自由载流子将顺着光线的传播方向做相对于晶格的 运动。结果,在开路的情况下,半导体样品将产生电场,它阻

光电检测器件工作原理及特性(精)

光电检测器件工作原理及特性(精)
光电检测器件工作原理及特性
辐射度量与光度量 半导体物理基础 光电检测器件的物理基础 光电检测器件的特性参数
1.1辐射度量和光度量
一、光的基本性质 波粒二象性 17世纪牛顿提出光的微粒说 惠更斯、杨氏和费涅尔等提出光的波动说 1860年Maxwell的电磁理论建立,光也是一 种电磁波
电磁波的范围很 广,波长从几个 皮米到数千米
I dΦ dw
单位:砍德拉 cd
3、光出射度 M
光源表面给定点处单位面积向半空间内发出 的光通量
M dΦ dA
单位:流明/米2 lm/m2
4、光照度 E
被照明物体给定点处单位面积上的入射光 通量
E dΦ dA
单位:勒克斯 lx
S
点光源照明时的照度
n
E
I l2
cos
垂直照明时:
E
I l2
5、光亮度
3)禁带(Forbidden Band) 允许被电子占据的能带称为允许带。 允许带之间的范围不允许电子占据称为禁带。
电子中是先占据原子壳层中的内层允许带, 然后再向高能量的外面一层允许带填充。 被电子占满的允许带称为满带。 每一个能级上都没有电子的能带称为空带。
4)价带(Valence Band) 原子中最外层的电子称为价电子,与价电 子能级相对应的能带称为价带。 5)导带(Conduction Band) 价带以上能量最低的允许带称为导带。
3、光谱辐射强度 I I () dIe () d
4、光谱辐射亮度 L L () dLe () d
5、光谱辐照度 E E () dEe () d
它们与总辐射度量值之间的关系:
M e 0 M ()d
Ie 0 I ()d
Le 0 L ()d Ee 0 E ()d

光检测器原理

光检测器原理

光检测器原理
光检测器主要利用光电效应原理来实现光信号的检测。

光电效应是指光束照射在某些材料上,会激发出电子的运动,从而产生电信号。

光检测器通常由光源、光学系统和光电转换器件组成。

光源可以是激光器、LED等发光体,用来产生光束。

光学系
统主要包括镜片、透镜、滤波器等光学元件,用来控制和聚焦光束,以便能够准确地照射到待检测对象上。

光电转换器件是光检测器的核心部件,它能够将光信号转化为电信号。

常见的光电转换器件有光敏电阻、光电二极管(Photodiode)、光电二极管阵列(Photodiode Array)、光电
流放大器和光电倍增管等。

光敏电阻是一种光电效应最为简单的转换器件,通过控制材料电阻的变化来探测光信号强度的变化。

光电二极管是一种利用光电效应的单个二极管,在光照射下产生电流输出。

光电二极管阵列是多个光电二极管的阵列,能够实现对多个位置的光信号检测,并输出相应的电信号。

光电流放大器是一种将光电二极管输出的微弱电流放大的器件,以增强信号的检测灵敏度。

光电倍增管则是通过多级倍增放大器将光电子转换为电信号,并通过增强效应将电信号指数增强。

光检测器根据不同的应用需求,可以选择不同类型的光电转换器件。

光电转换器件的性能参数,如响应速度、量子效率、噪
声等,会直接影响光检测器的灵敏度和测量精度。

综上所述,光检测器是一种利用光电效应原理来实现光信号检测的装置。

通过合理选择光源和光电转换器件,可以实现对不同光信号的精确检测和测量。

光电瞄准系统的工作原理

光电瞄准系统的工作原理

光电瞄准系统的工作原理
光电瞄准系统的工作原理是利用光学传感器和电子控制系统来精确测量、跟踪和瞄准目标。

主要的工作流程如下:
1. 目标检测:光学传感器通过扫描和采集周围环境中的光信号,检测到目标的存在。

2. 环境分析:系统通过分析目标周围的环境信息,如光照条件、背景干扰等因素,确定目标的位置和特征。

3. 目标跟踪:系统根据目标的位置和特征,在连续的图像帧中实时追踪目标的运动轨迹。

4. 目标定位:系统使用精确的测量方法,测量目标与光电瞄准系统之间的距离、角度和方向等参数。

5. 瞄准控制:根据测量结果和预设的参数,系统通过电子控制系统调整瞄准设备的位置和方向,使得瞄准器能够准确对准目标。

光电瞄准系统通过结合光学传感器的高精度测量和快速响应的电子控制系统,可
以实现对目标的精确瞄准和追踪,广泛用于军事、安防、航空航天等领域。

光电检测器的工作原理

光电检测器的工作原理

光电检测器的工作原理光电检测器是一种广泛应用于工业自动化、医疗、安防等领域的传感器。

它能够将光信号转换成电信号,实现对光信号的检测和测量。

本文将详细介绍光电检测器的工作原理。

一、光电检测器的分类根据其工作原理和应用场景,光电检测器可以分为多种类型,主要包括:1. 光敏二极管(Photodiode):利用半导体材料的PN结,在光照下产生电流,实现对光信号的检测。

2. 光电二极管(Photoconductive Cell):利用半导体材料在光照下发生导电性变化,实现对光信号的检测。

3. 光敏三极管(Phototransistor):由普通三极管加上一个透明外壳组成,当有光照射时,透明外壳内的PN结会产生电流放大效应,从而实现对光信号的放大和检测。

4. 光电子倍增管(Photomultiplier Tube):利用静电场和二次发射效应,在弱光下放大并转换成强电信号。

5. 其他类型:如光电导管、光电场效应管等。

二、光电检测器的工作原理以光敏二极管为例,介绍光电检测器的工作原理。

光敏二极管是一种PN结构,当有光照射到PN结时,会产生电子和空穴对。

由于PN结内部存在漂移场和扩散场,电子和空穴会向相反方向运动,并在PN结中形成一个漂移区域和扩散区域。

当漂移区域和扩散区域相遇时,就会发生复合现象,并释放出能量。

这些能量以热量和光子的形式释放出来,其中释放的光子就是我们所说的“光信号”。

当有足够多的光信号时,就可以引起PN结内部的载流子数量变化。

由于载流子数量变化引起了PN结内部电势分布的改变,从而使得PN 结两端形成不同的电势差。

这个电势差就可以通过外接元件(如负载电阻)转化为可观测的电信号。

三、应用场景由于其灵敏度高、响应速度快、体积小等特点,光电检测器被广泛应用于工业自动化、医疗、安防等领域。

例如:1. 工业自动化:用于检测流水线上的产品是否正常运行、检测机器人的位置和姿态等。

2. 医疗:用于医学成像、光学诊断等领域。

1光电检测系统的基本工作原理

1光电检测系统的基本工作原理

1光电检测系统的基本工作原理。

光电检测系统是指对待测光学量或由非光学待测物理量转换成的光学量,通过光电变换和电路处理的方法进行检测的系统。

光电检测系统的基本组成及各部份的主要作用。

光电检测系统的组成:三要素:检测对象、光、光电变换。

能否使光束准确地携带所要检测量的信息,是决定所设计系统成败的关键光电检测技术的现代发展1)非接触化发展2)尽可能多的信息量3)集成化,智能化发展光电检测方法 (1).光信息携带的物理量可分为:光强型、频率型、相位型、脉冲型、偏振型、位置型等(2).所用的光学现象分为:衍射法、干涉法、全息法、散射法、光谱法、莫尔条纹法、光扫描法等(3)从检测系统角度分为:直接作用法、差动法(差分法)、补偿法光辐射所带的信息如光强分布、时间、光谱能量分布、温度分布等由光电探测器转变成电信号测量出来2系统误差 在检测过程中产生恒定不变的误差叫恒差或按一定规律变化的误差叫变差,统称为系统误差。

系统误差产生的原因有工具误差、装置误差、方法误差、外界误差和人身误差等随机误差 在尽力消除并改正了一切明显的系统误差之后,对同一待测量进行反复多次的等精度测量,每次测量的结果都不会完全相同,而呈现出无规则的随机变化,这种误差称为随机误差。

灵敏度 系统在稳态下输出量变化引起此变化的输入量变化的比值算术平均值 :均方差或标准误差算术平均值的标准偏差均方差的标准误差σσ最大误差测量精度大误差测值出现的处理主要方法是:(1) 认真检查有无瞬时系统误差产生,及时发现并处理。

(2) 增加检测的次数,以减小大误差测值对检测结果的影响。

(3) 利用令人信服的判据,对检测数据进行判定后,将不合理数据给予剔除辐射度量(Radiometry ):能量的分布的强弱、时间、空间等特性辐射能本身的客观度量,是纯粹的物理量。

光度量 (Photometry) :考虑到人眼的主观感受,包括生理学、心理学在内。

1)辐射能(Q):简称辐能,描述以辐射的形式发射、传输或接收的能量,单位焦耳(J )例:地球表面垂直阳光方向上,每平方米面积上每分钟太阳辐射能48000J 。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1光电检测系统的基本工作原理1光电检测系统的基本工作原理。

光电检测系统是指对待测光学量或由非光学待测物理量转换成的光学量,通过光电变换和电路处理的方法进行检测的系统。

光电检测系统的基本组成及各部份的主要作用。

光电检测系统的组成:三要素:检测对象、光、光电变换。

能否使光束准确地携带所要检测量的信息,是决定所设计系统成败的关键光电检测技术的现代发展1)非接触化发展2)尽可能多的信息量3)集成化,智能化发展光电检测方法(1).光信息携带的物理量可分为:光强型、频率型、相位型、脉冲型、偏振型、位置型等(2).所用的光学现象分为:衍射法、干涉法、全息法、散射法、光谱法、莫尔条纹法、光扫描法等(3)从检测系统角度分为:直接作用法、差动法(差分法)、补偿法光辐射所带的信息如光强分布、时间、光谱能量分布、温度分布等由光电探测器转变成电信号测量出来2系统误差在检测过程中产生恒定不变的误差叫恒差或按一定规律变化的误差叫变差,统称为系统误差。

系统误差产生的原因有工具误差、装置误差、方法误差、外界误差和人身误差等随机误差在尽力消除并改正了一切明显的系统误差之后,对同一待测量进行反复多次的等精度测量,每次测量的结果都不会完全相同,而呈现出无规则的随机变化,这种误差称为随机误差。

灵敏度系统在稳态下输出量变化引起此变化的输入量变化的比值算术平均值:均方差或标准误差算术平均值的标准偏差均方差的标准误差σσ最大误差测量精度大误差测值出现的处理主要方法是:(1) 认真检查有无瞬时系统误差产生,及时发现并处理。

(2) 增加检测的次数,以减小大误差测值对检测结果的影响。

(3) 利用令人信服的判据,对检测数据进行判定后,将不合理数据给予剔除辐射度量(Radiometry):能量的分布的强弱、时间、空间等特性辐射能本身的客观度量,是纯粹的物理量。

光度量 (Photometry) :考虑到人眼的主观感受,包括生理学、心理学在内。

1)辐射能(Q):简称辐能,描述以辐射的形式发射、传输或接收的能量,单位焦耳(J)例:地球表面垂直阳光方向上,每平方米面积上每分钟太阳辐射能48000J。

(2)辐射密度(w) :定义为单位体积元内的辐射能,即8416.011==∑=NnnxNxσˆ0025.0)(11ˆ12=--=∑=NnnxxNσ00095.0===Nsxσσ00067.02==Nσσσxkxσ=∆%100⨯∆=xxJD(3)辐射通量或者辐射功率(Φ,P):定义为以辐射的形式发射、传输或接收的功率,用以描述辐能的时间特性。

4)辐射强度(I ):定义为在给定传输方向上的单位立体角内光源发出的辐射通量,即辐射强度描述了光源辐射的方向特性,且对点光源的辐射强度描述具有更重要的意义大多数光源向空间各方向的辐射强度是不均匀的。

辐射强度描述了光源在空间某个方向上发射辐射通量的大小和分布。

5)辐亮度 (L):定义为光源在垂直其辐射传输方向上单位表面积单位立体角内发出的辐射通量,即辐射亮度与辐射强度有何区别 前者描述面光源,后者描述点光源。

6)辐射出射度 (M):定义为离开光源表面单位面元的辐射通量,即 辐照度 (E ):定义为单位面元被照射的辐射通量,即辐照度和辐射出射度具有相同的定义方程和单位,但却分别用来描述微面元发射和接收辐射通量的特性 如果一个表面元能反射入射到其表面的全部辐射通量,那么该面元可看作是一个辐射源表面,即其辐射出射度在数值上等于照射辐照度为了描述光源的光通量与辐射通量的关系,通常引入光视效能K,其定义为目视引起刺激的光通量与光源发出的辐射通量之比,单位为lm/W 。

它度量了同样的辐射功率下人眼的不同亮度感觉。

照度和亮度的区别 不要把照度跟亮度的概念混淆起来。

它们是两个完全不同的物理量。

照度表征受照面的明暗程度,照度与光源至被照面的距离的平方成反比。

亮度是表征任何形式的光源或被照射物体表面是面光源时的发光特性。

如果光源与观察者眼睛之间没有光吸收现象存在,那么亮度值与二者间距离无关辐射度学和光度学 区别:1.适用范围 辐射度学适用于整个电磁波谱。

光度学适用于可见光波段。

2.参量性质不同 辐射度学量是客观物理参量。

光度学量生理量,由人眼感觉确定 联系:1.都是描述光辐射的强弱。

2.所用物理符号一一对应. 朗伯余弦定律 朗伯体反射或发射辐射的空间分布可表为 按照朗伯辐射体亮度不随角度θ 变化的定义 即 即在理想情况下,朗伯体单位表面积向空间规定方向单位立 体角内发射(或反射)的辐射通量和该方向与表面法线方向的夹角α的余弦成正比——朗伯余弦定律。

2. 朗伯体辐射出射度与辐亮度的关系图2-9,极坐标对应球面上微面元dA 的立体角为: 设朗伯微面元dS 亮度为L ,则辐射到dA 上的辐射通量为在半球内发射的总通量P 为按照出射度的定义得2.3 光电检测器件的特性参量(上)利用光电效应,把入射到物体表面的辐射能变换成可测量的电量 (下)利用热电效应,反映入射光辐射量dQ w dv=dQ dtΦ=2cos cos d dIL d dA dA θθΦ==Ωd M dAΦ=00()()()m e V m eeK V d K K V d λλλλλ∞∞ΦΦ===ΦΦ⎰⎰2cos d P L dAd θ=Ω0cos I I L dA dA θθ==0cos I I θθ=2sin dAd d d r ααϕΩ==⋅2cos sin d P L dsdd αααϕ=2/20cos sin P Lds d d Ldsππϕαααπ==⎰⎰PM Ldsπ==光磁电效应与霍尔效应 光磁电效应中在磁场作用下移动的是电子空穴对,而霍尔效应中移动的是自由电子。

2)针对材料不同,一个是半导体材料,一个是导体材料。

3)使用情形也不一样,一个需要光照,一个不需要响应度定义为单位辐射度量产生的电信号量,记作R ,电信号可以是电流,称为电流响应度;也可以是电压,称为电压响应度。

对应不同辐射度量的响应度用下标来表示对辐射通量的电流响应度(AW-1) 对辐照度的电流响应度(AW-1m2) 对辐亮度的电流响应度(AW-1m2Sr)探测器的响应度一般是波长的函数。

与上面定义的积分响应度对应的光谱响应度为光磁电效Φ=Φ/I R EI R E /=LI R L /=积分响应度和光谱响应度的关系为探测器的辐射通量光谱电流响应度为:对于光电探测器,由于受到材料能带之间的间隙——禁带宽度Eg的限制,响应波长具有长波限,最大响应波长为任何虚假的和不需要的信号称为噪声。

噪声总是伴随着测量信号存在测量过程是一个去除噪声、复原真实信号的过程研究噪声的目的:探讨系统探测信息的极限,以及在系统设计中如何抑制噪声以提高探测本领。

噪声的分类及性质外部干扰噪声:人为干扰噪声的和自然干扰噪声。

人为干扰:电器、电子设备的干扰噪声。

如焦距测量仪在日光灯下,人的走动对干涉仪的光程影响。

自然干扰:大气和宇宙间的干扰,雷电、太阳等。

如光电导盲器在太阳下受的干扰。

可采用适当的屏蔽、滤波等方法减小或者消除。

内部噪声:人为噪声和固有噪声两类。

人为噪声:工频干扰和寄生反馈造成的自激干扰。

如工频交流电(50Hz)、测试仪器的散热风扇引起的光路变化。

合理的设计和调整将其消除或者减小到允许范围。

固有噪声:光电探测器中光子和带电粒子不规则运动造成的。

散粒噪声、热噪声、产生-复合噪声、1/f 噪声、温度噪声,不可消除实际中,满足测量系统工作性能的前提下,尽可能减小频带宽度。

一种方法是利用固定频率对信号进行控制,如锁频技术;另一种是增加信号的积分时间,缩小测量系统的频带。

信号电流与噪声电流的均方根值之比——信噪比,作为表征探测系统探测能力和精度的一个十分重要的指标,记作SNR。

噪声等效功率是探测器产生与其噪声均方根电压相等的信号所需入射到探测器的辐射功率,即信噪比等于1时所需要的最小输入光信号的功率()()()() , () ,()()()()E LI I IR R RE LλλλλλλλλλΦ===Φ()()()()()(), ,()()()E LE LR d R E d R L d IR R Rd E d L dλλλλλλλλλλλλλλλλλλλλλΦΦΦ====ΦΦ⎰⎰⎰⎰⎰⎰()()()()()1239.8I qRhcληλληλλλλΦ===Φmax1.24/1.24/()gg AEE Eλ⎧⎪=⎨+⎪⎩内光电效应外光电效应2s NSNR I I=221KN kkI I==∑2NIΦ引入NEP的倒数探测率D来表示探测器的探测能力3按照发光机理,光源又可以分成热辐射光源、气体发光光源、固体发光光源和激光器四种。

1)热辐射光源:电流流经导电物体,使之在高温下辐射光能的光源。

包括白炽灯和卤钨灯两种。

2)气体发光光源:电流流经气体或金属蒸气,使之产生气体放电而发光的光源。

气体放电有弧光放电和辉光放电两种。

3)固体发光光源:电场作用下,使固体物质发光的光源,电能直接转变为光能。

包括场致发光光源和发光二极管(LED)两种。

4)激光器:按工作物质分类,可分为气体激光器、固体激光器、燃料激光器和半导体激光器一般的光电检测系统都要求光源特性满足检测需要,光源发光光谱与探测器的光谱响应要匹配光源选的基本要求主要包括哪三个方面1.对光源发光光谱特性的要求2.对光源发光强度的要求3.对光源稳定性的要求人工光源按照其工作原理大致分为热光源、气体放电光源、固体光源和激光光源热光源三大特点1.发光特性(光谱分布、出射度、亮度)可以用普朗克公式估算。

2.发出连续光谱,谱宽很宽,适应性强3. 大多属于电热型,可以通过控制输入电量控制发光特性。

作用:1.一般光电检测的光源(白光干涉)2.光(辐射)度量中做标准光源或标准辐射源,计量标准传递。

激光方向性好、高单色性和高亮度三个重要特性特点:极小的光束发散角激光的单色性好;激光的输出功率密度很高激光器种类繁多,按工作物质分类:固体激光器(如红宝石激光器)气体激光器(如氦-氖气体激光器、二氧化碳激光器)半导体激光器(如砷化镓激光器)液体激光器。

气体激光器 氦氖激光器要输出波长有0.6328μm 、1.15μm 和339μm ,氩离子激光器它的输出波长有多个,功率主要集中在0.5145μm 和0.4880μm 两条谱线 二氧化碳激光器输出谱线波长分布在9~11μm ,通常10.6μm固体激光器 红宝石激光器694.3 nm 玻璃激光器1.06μm 波长YAG 激光器1064 nm固体激光器运行方式多样:连续,脉冲,调Q,锁模等,可以获得高平均功率,高重复率,高脉冲能量,高峰值功率激光;主要在红外波段工作,采用光学泵浦方式; 结构紧凑,寿命较长,稳定可靠; ND:YAG,红宝石,钕玻璃激光器 半导体激光器0.84μm激光器除可作为检测光源外.还有着广泛的应用,其它主要用途有:(1)激光用作热源。
