SOCAY瞬态抑制二极管SMBJ26C型号特性
瞬态电压抑制二极管特点及主要参数
![瞬态电压抑制二极管特点及主要参数](https://img.taocdn.com/s3/m/67a2440532687e21af45b307e87101f69f31fb61.png)
瞬态电压抑制二极管特点及主要参数瞬态电压抑制二极管(Transient Voltage Suppression Diode,简称TVS)是一种具有快速响应速度和高抑制能力的电子器件,用于保护电路免受瞬态电压损害。
本文将介绍TVS的特点及其主要参数。
一、特点:1.快速响应:TVS具有快速响应的特点,可以对电路中的瞬态电压进行实时抑制和压制,从而保护电路中的敏感元件免受电压激发。
2.高抑制能力:TVS具有很高的能量抑制能力,能够抑制各种瞬态电压的能量,如雷击、电源噪声等,有效地保护电路。
3.可靠性高:TVS采用高可靠性材料制造,具有长寿命,能够在宽温度范围内正常工作,适应各种环境。
4.低导通电压:TVS的导通电压很低,通常在几伏范围内,可以快速地将瞬态电压导通到接地,从而保护电路中的各种敏感元件。
5.极低反向漏电流:TVS的反向漏电流很低,几乎可以忽略不计,可以避免对电路其他部分的影响。
6.可重复使用:TVS在电压脉冲消失后可以自动恢复正常工作状态,可以重复使用。
7.尺寸小:TVS体积小,适合在电路板上进行集成设计,减少系统空间占用。
二、主要参数:1. 额定电压(Rated Voltage):TVS的额定电压是指在正常工作状态下,TVS的最高允许电压。
通常使用Vr表示。
2. 极限电压(Breakdown Voltage):TVS的极限电压是指TVS开始导通的电压,也是TVS开始工作的电压。
3. 峰值脉冲功率(Peak Pulse Power):TVS的峰值脉冲功率是指TVS可以吸收的最大脉冲能量。
4. 导通电压(Clamping Voltage):当TVS开始导通时,导通电压是指在导通状态下TVS两端的电压。
5. 漏电流(Leakage Current):TVS正常工作时的反向漏电流。
漏电流应该尽量小,以避免对电路的干扰。
6. 响应时间(Response Time):TVS响应电压的时间,通常以纳秒为单位。
瞬态抑制二极管工作原理及选型应用---文本资料
![瞬态抑制二极管工作原理及选型应用---文本资料](https://img.taocdn.com/s3/m/3c816728bed5b9f3f90f1cc6.png)

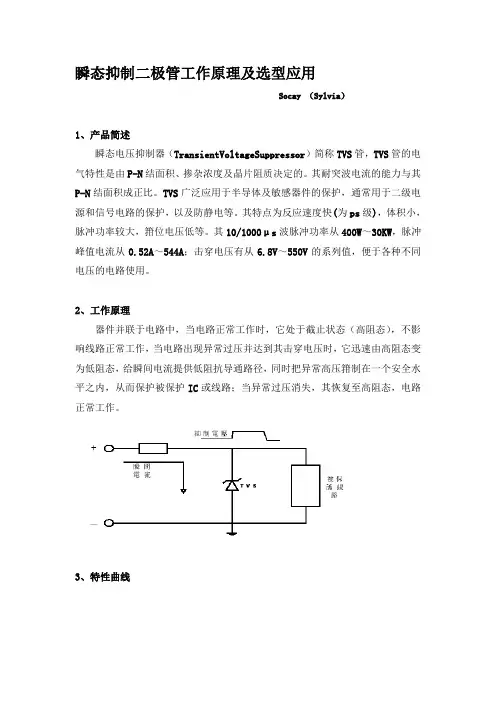

瞬态抑制二极管工作原理及选型应用Socay (Sylvia)1、产品简述瞬态电压抑制器(TransientVoltageSuppressor)简称TVS管,TVS管的电气特性是由P-N结面积、掺杂浓度及晶片阻质决定的。
其耐突波电流的能力与其P-N结面积成正比。
TVS广泛应用于半导体及敏感器件的保护,通常用于二级电源和信号电路的保护,以及防静电等。
其特点为反应速度快(为ps级),体积小,脉冲功率较大,箝位电压低等。
其10/1000μs波脉冲功率从400W~30KW,脉冲峰值电流从0.52A~544A;击穿电压有从6.8V~550V的系列值,便于各种不同电压的电路使用。
2、工作原理器件并联于电路中,当电路正常工作时,它处于截止状态(高阻态),不影响线路正常工作,当电路出现异常过压并达到其击穿电压时,它迅速由高阻态变为低阻态,给瞬间电流提供低阻抗导通路径,同时把异常高压箝制在一个安全水平之内,从而保护被保护IC或线路;当异常过压消失,其恢复至高阻态,电路正常工作。
3、特性曲线4、主要特性参数①反向断态电压(截止电压)VRWM与反向漏电流IR:反向断态电压(截止电压)VRWM 表示TVS管不导通的最高电压,在这个电压下只有很小的反向漏电流IR。
②击穿电压VBR:TVS管通过规定的测试电流IT时的电压,这是表示TVS管导通的标志电压(P4SMA、P6SMB、1.5SMC、P4KE、P6KE、1.5KE系列型号中的数字就是击穿电压的标称值,其它系列的数字是反向断态电压值)。
TVS管的击穿电压有±5%的误差范围(不带“A”的为±10%)。
③脉冲峰值电流IPP:TVS管允许通过的10/1000μs波的最大峰值电流(8/20μs 波的峰值电流约为其5倍左右),超过这个电流值就可能造成永久性损坏。
在同一个系列中,击穿电压越高的管子允许通过的峰值电流越小。
④最大箝位电压VC:TVS管流过脉冲峰值电流IPP时两端所呈现的电压。
SMCJ瞬态抑制二极管选型手册(规格书)
![SMCJ瞬态抑制二极管选型手册(规格书)](https://img.taocdn.com/s3/m/67c2f0c85fbfc77da269b13e.png)
7.11
5.59
6.22
2.90
3.20
7.75
8.13
0.76
1.52
-
0.203
2.06
2.62
0.152
0.305
SMCJ SERIES
t
s
d
T1
T
Min. 0.260 0.220 0.114 0.305 0.030
0.079 0.006
Inches
Max. 0.280 0.245 0.126 0.320 0.060 0.008 0.103 0.012
200
Amps
Operating junction and Storage Temperature Range.
TJ , TSTG
-65 to +150
ć
Notes: 1. Non-repetitive current pulse, per Fig. 3 and derated above TA = 25ć per Fig. 2.
2. Mounted on 0.8mm x 0.8mm Copper Pads to each terminal.
3. 8.3ms single half sine-wave, or equivalent square wave, Duty cycle = 4 pulses per minutes maximum.
PPPM
Minimum 1500 Watts
Peak Pulse Current of on 10/1000ȝs waveform.(Note1,Fig.3) Steady State Power Dissipation at TL =75ć,Lead lengths.375”, (9.5mm) (Note2,Fig.5).
瞬态电压抑制二极管参数
![瞬态电压抑制二极管参数](https://img.taocdn.com/s3/m/4ec2783a03020740be1e650e52ea551811a6c94a.png)
瞬态电压抑制二极管参数【原创实用版】目录1.瞬态电压抑制二极管的概念与作用2.瞬态电压抑制二极管的结构与工作原理3.瞬态电压抑制二极管的参数及其特性4.瞬态电压抑制二极管的应用领域与优势5.瞬态电压抑制二极管的选用与安装注意事项正文一、瞬态电压抑制二极管的概念与作用瞬态电压抑制二极管(Transient Voltage Suppression Diode,简称 TVS),又称为钳位二极管,是一种高效能的电路保护器件。
它可以保护电器设备不受导线引入的电压尖峰破坏,有效地将瞬态电压信号限制在正常范围内,从而避免电路元件受到瞬态电压的损害。
二、瞬态电压抑制二极管的结构与工作原理瞬态电压抑制二极管的外形与普通二极管相同,但其内部结构具有特殊的设计。
当承受一个高能量的大脉冲时,瞬态电压抑制二极管的工作阻抗会立即降至极低的导通值,从而允许大电流通过,同时把电压钳制在预定水平。
其响应时间仅为 10-12 毫秒,因此可以有效地保护电子线路中的精密元器件。
三、瞬态电压抑制二极管的参数及其特性瞬态电压抑制二极管的主要参数包括最大钳位电压、最小击穿电压、最大浪涌电流等。
其中最大钳位电压是指瞬态电压抑制二极管在反向应用条件下,能够限制电压的最大值;最小击穿电压是指瞬态电压抑制二极管开始导通的最小电压值;最大浪涌电流是指瞬态电压抑制二极管允许通过的正向浪涌电流的最大值。
瞬态电压抑制二极管具有响应速度快、箝位电压低、大脉冲承受能力高等优点,可以有效地保护电路免受瞬态电压的干扰和损害。
四、瞬态电压抑制二极管的应用领域与优势瞬态电压抑制二极管广泛应用于通信、计算机、家电、工业控制等领域。
它可以有效地保护电路元件免受瞬态电压的损害,降低故障率,节省人工和物料成本,提高工作效率。
五、瞬态电压抑制二极管的选用与安装注意事项在选择瞬态电压抑制二极管时,需要根据被保护电路的电压、电流等参数选择合适的型号。
SMAJ26CA,TVS瞬变抑制二极管中文资料
![SMAJ26CA,TVS瞬变抑制二极管中文资料](https://img.taocdn.com/s3/m/ff8800f2524de518964b7d67.png)

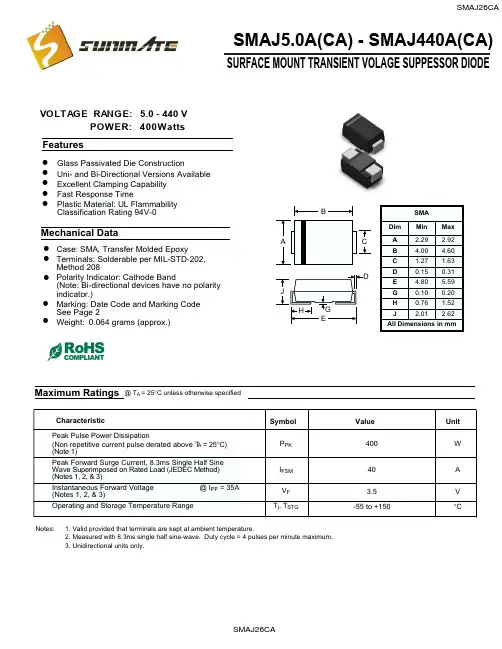

SURFACE MOUNT TRANSIENT VOLAGE SUPPESSOR DIODESMAJ5.0A(CA) - SMAJ440A(CA)POWER: 400Wa t VOLTAGE RANGE: 5.0 - 440 VSee Page 2Maximum Ratings@ T A = 25°C unless otherwise specifiedNotes:1. Valid provided that terminals are kept at ambient temperature.2. Measured with 8.3ms single half sine-wave. Duty cycle = 4 pulses per minute maximum.3. Unidirectional units only.Glass Passivated Die ConstructionUni- and Bi-Directional Versions Available Excellent Clamping Capability Fast Response TimePlastic Material: UL Flammability Classification Rating 94V-0Mechanical DataCase:SMA, Transfer Molded EpoxyTerminals: Solderable per MIL-STD-202,Method 208Polarity Indicator: Cathode Band(Note: Bi-directional devices have no polarity indicator.)Marking: Date Code and Marking CodeWeight:0.064 grams (approx.)Features!!!!!!!!!!53.345.41.01.010.0 10.010.036.733.333.322.231.128.9 28.926.7 18.917.815.613.311.19.09.08.58.58.08.07.57.06.56.55.0(BI)(Uni)Breakdown Marking Reverse Stand-Off Voltage Voltage Min. @I TBreakdownVoltage Max. @ I TTestCurrentMaximum Clamping Voltage @I PPPeak Pulse Current Reverse Leakage @V RMW(Uni) (Bi)V RMW (V) V BR MIN (V) V BR MAX (V)I T (mA)V C (V) I PP (A) I R (uA) SMAJ5.0 SMAJ5.0C HD TD 6.40 7.55 10.0 9.6 41.7 800.0SMAJ5.0A SMAJ5.0CA HE TE 5.0 6.40 7.25 9.2 43.5 800.0 SMAJ6.0 SMAJ6.0C HF TF 6.0 6.67 8.45 10.0 11.4 35.1 800.0 SMAJ6.0A SMAJ6.0CA HG TG 6.0 6.67 7.67 10.3 38.8 800.0SMAJ6.5 SMAJ6.5C HH TH 7.22 9.14 10.0 12.3 32.5 500.0 SMAJ6.5A SMAJ6.5CA HK TK 7.22 8.30 10.0 11.2 35.7 500.0 SMAJ7.0 SMAJ7.0C HL TL 7.78 9.86 10.0 13.3 30.1 200.0 SMAJ7.0A SMAJ7.0CA HM TM 7.0 7.78 8.95 12.0 33.3 200.0 SMAJ7.5 SMAJ7.5C HN TN 8.33 10.67 1.0 14.3 28.0 100.0 SMAJ7.5A SMAJ7.5CA HP TP 7.5 8.33 9.58 12.9 31.0 100.0 SMAJ8.0 SMAJ8.0C HQ TQ 8.89 11.3 1.0 15.0 26.7 50.0 SMAJ8.0A SMAJ8.0CA HR TR 8.89 10.23 1.0 13.6 29.4 50.0 SMAJ8.5 SMAJ8.5C HS TS 9.44 11.92 15.9 25.2 20.0 SMAJ8.5A SMAJ8.5CA HT TT 9.44 10.82 1.0 14.4 27.8 20.0 SMAJ9.0 SMAJ9.0C HU TU 10.0 12.6 1.0 16.9 23.7 10.0 SMAJ9.0A SMAJ9.0CA HV TV 10.0 11.5 1.0 15.4 26.0 10.0 SMAJ10 SMAJ10C HW TW 10 14.1 1.0 18.8 21.3 5.0 SMAJ10A SMAJ10CA HX TX 10 11.1 12.8 1.0 17.0 23.5 5.0SMAJ11 SMAJ11C HY TY 1112.2 15.4 1.0 20.1 19.9 5.0SMAJ11A SMAJ11CA HZ TZ 1112.2 14.0 1.0 18.2 22.0 5.0SMAJ12 SMAJ12C ID UD 12 16.9 1.0 22.0 18.2 5.0 SMAJ12A SMAJ12CA IE UE 12 13.3 15.3 1.0 19.9 20.1 5.0SMAJ13 SMAJ13C IF UF 13 14.4 18.2 1.0 23.8 16.8 5.0SMAJ13A SMAJ13CA IG UG 13 14.4 16.5 1.0 21.5 18.6 5.0SMAJ14 SMAJ14C IH UH 14 19.8 1.0 25.8 15.5 5.0 SMAJ14A SMAJ14CA IK UK 14 15.6 17.9 1.0 23.2 17.2 5.0SMAJ15 SMAJ15C IL UL 15 16.7 21.1 1.0 26.9 14.9 5.0SMAJ15A SMAJ15CA IM UM 15 16.7 19.2 1.0 24.4 16.4 5.0SMAJ16 SMAJ16C IN UN 16 22.6 1.0 28.8 13.9 5.0 SMAJ16A SMAJ16CA IP UP 16 17.8 20.5 1.0 26.0 15.4 5.0SMAJ17 SMAJ17C IQ UQ 17 23.9 1.0 30.5 13.1 5.0SMAJ17A SMAJ17CA IR UR 17 18.9 21.7 1.0 27.6 14.5 5.0SMAJ18 SMAJ18C IS US 18 20.0 25.3 1.0 32.2 12.4 5.0 SMAJ18A SMAJ18CA IT UT 18 20.0 23.3 1.0 29.2 13.7 5.0SMAJ20 SMAJ20C IU UU 20 28.1 1.0 35.8 11.2 5.0SMAJ20A SMAJ20CA IV UV 20 22.2 25.5 1.0 32.4 12.3 5.0SMAJ22 SMAJ22C IW UW 22 24.4 30.9 1.0 39.4 10.2 5.0 SMAJ22A SMAJ22CA IX UX 22 24.4 28.0 1.0 35.5 11.3 5.0SMAJ24 SMAJ24C IY UY 24 33.8 1.0 43.0 9.3 5.0SMAJ24A SMAJ24CA IZ UZ 24 26.7 30.7 1.0 38.9 10.3 5.0SMAJ26 SMAJ26C JD VD 26 36.6 1.0 46.6 8.6 5.0 SMAJ26A SMAJ26CA JE VE 26 33.2 1.0 42.1 9.5 5.0SMAJ28 SMAJ28C JF VF 28 39.4 1.0 50.0 8.0 5.0SMAJ28A SMAJ28CA JG VG 28 31.1 35.8 1.0 8.8 5.0SMAJ30 SMAJ30C JH VH 30 42.2 1.0 53.5 7.5 5.0 SMAJ30A SMAJ30CA JK VK 30 38.3 1.0 48.4 8.3 5.0SMAJ33 SMAJ33C JL VL 33 46.5 1.0 59.0 6.8 5.0SMAJ33ASMAJ33CAJM VM33 36.7 42.2 1.0 7.5 5.0TYPE(BI)(Uni)Breakdown Marking Reverse Stand-Off Voltage Voltage Min. @I T Breakdown Voltage Max. @ I T Test CurrentMaximum Clamping Voltage @I PPPeak Pulse Current ReverseLeakage@V RMW(Uni)(Bi)V RMW (V) V BR MIN (V)V BR MAX (V)I T (mA)V C (V)I PP (A) I R (uA) 77.4 69.453.3 50.0 50.047.7SMAJ43 SMAJ43C JS VS 4360.5 1.0 76.7 5.2 5.0 SMAJ43A SMAJ43CA JT VT 43 47.8 54.9 1.0 5.8 5.0SMAJ45 SMAJ45C JU VU 45 63.3 1.0 80.3 5.0 5.0SMAJ45CA JV VV 45 57.5 1.0 72.7 5.5 5.0SMAJ45A SMAJ48C JW VW 48 67.5 1.0 85.5 4.7 5.0 SMAJ48A SMAJ48CA JX VX 48 53.3 61.3 1.0 5.2 5.0SMAJ48 94.077.871.196.866.793.687.160.082.456.7 SMAJ51 SMAJ51C JY VY 51 71.8 1.0 91.1 4.4 5.0SMAJ51A SMAJ51CA JZ VZ 51 56.7 65.2 1.0 4.9 5.0SMAJ54 SMAJ54C RD WD 54 76.0 1.0 96.3 4.2 5.0SMAJ54A SMAJ54CA RE WE 54 60.0 69.0 1.0 4.6 5.0SMAJ58 SMAJ58C RF WF 58 64.4 81.6 1.0 103 3.9 5.0SMAJ58A SMAJ58CA RG WG 58 64.4 74.1 1.0 4.3 5.0SMAJ60 SMAJ60C RH WH 60 84.5 1.0 107 3.7 5.0 SMAJ60A SMAJ60CA RK WK 60 66.7 76.7 1.0 4.1 5.0SMAJ64 SMAJ64C RL WL 64 90.1 1.0 114 3.5 5.0SMAJ64A SMAJ64CA RM WM 64 71.1 81.8 1.0 103 3.9 5.0SMAJ70 SMAJ70C RN WN 70 98.6 1.0 125 3.2 5.0 SMAJ70A SMAJ70CA RP WP 70 77.8 89.5 1.0 113 3.5 5.0SMAJ75 SMAJ75C RQ WQ 75 83.0 105.7 1.0 134 3.0 5.0SMAJ75A SMAJ75CA RR WR 75 83.0 95.8 1.0 121 3.3 5.0SMAJ78 SMAJ78C RS WS 78 86.0 109.8 1.0 139 2.9 5.0 SMAJ78A SMAJ78CA RT WT 78 86.0 99.7 1.0 126 3.2 5.0SMAJ85 SMAJ85C RU WU 85 119.2 1.0 151 2.6 5.0SMAJ85A SMAJ85CA RV WV 85 94.0 108.2 1.0 137 2.9 5.0SMAJ90 SMAJ90C RW WW 90 100 126.5 1.0 160 2.5 5.0 SMAJ90A SMAJ90CA RX WX 90 100 115.5 1.0 146 2.7 5.0SMAJ100 SMAJ100C RY WY 100 111 141.0 1.0 179 2.2 5.0SMAJ100A SMAJ100CA RZ WZ 100 111 128.0 1.0 162 2.5 5.0SMAJ110 SMAJ110C SD XD 110 122 154.5 1.0 196 2.0 5.0 SMAJ110A SMAJ110CA SE XE 110 122 140.5 1.0 177 2.3 5.0SMAJ120 SMAJ120C SF XF 120 133 169.0 1.0 214 1.9 5.0SMAJ120A SMAJ120CA SG XG 120 133 153.0 1.0 193 2.1 5.0SMAJ130 SMAJ130C SH XH 130 144 182.5 1.0 231 1.7 5.0 SMAJ130A SMAJ130CA SK XK 130 144 165.5 1.0 209 1.9 5.0SMAJ150 SMAJ150C SL XL 150 167 211.5 1.0 268 1.5 5.0SMAJ150A SMAJ150CA SM XM 150 167 192.5 1.0 243 1.6 5.0SMAJ160 SMAJ160C SN XN 160 178 226.0 1.0 287 1.4 5.0 SMAJ160A SMAJ160CA SP XP 160 178 205.0 1.0 259 1.5 5.0SMAJ170 SMAJ170C SQ XQ 170 189 239.5 1.0 304 1.3 5.0SMAJ170ASMAJ170CASR XR170 189 217.5 1.0 275 1.5 5.0TYPE64.544.440.040.0SMAJ36SMAJ36C JN VN 36 50.7 1.0 64.3 6.2 5.0 SMAJ36A SMAJ36CA JP VP 36 46.0 1.0 58.1 6.9 5.0SMAJ40 SMAJ40C JQ VQ 40 56.3 1.0 71.4 5.6 5.0SMAJ40A SMAJ40CA JR VR 40 44.4 51.1 1.0 6.2 5.0SMAJ180SMAJ180C SSXS 180200 253.8 1.0 321 1.2 5.0 SMAJ180A SMAJ180CA ST XT 180 200 230.4 1.0 290 1.4 5.0SMAJ190 SMAJ190C SU XU 190 211 267.9 1.0 339 1.2 5.0SMAJ190A SMAJ190CA SV XV 190 211 243.2 1.0 306 1.3 5.0SMAJ200 SMAJ200C SW XW 200222 282.0 1.0 356 1.1 5.0 SMAJ200A SMAJ200CA SX XX 200 222 256.0 1.0 322 1.2 5.0SMAJ210 SMAJ210C SY XY 210233 296.1 1.0 375 1.1 5.0SMAJ210A SMAJ210CA SZ XZ 210 233 268.8 1.0 339 1.2 5.0SMAJ220 SMAJ220C ZD YD 220244 310.2 1.0 392 1.0 5.0 SMAJ220A SMAJ220CA ZE YE 220 244 281.6 1.0 355 1.1 5.0SMAJ250 SMAJ250C ZF YF 250278 342.5 1.0 447 0.9 5.0SMAJ250A SMAJ250CA ZG YG 250 278 309.0 1.0 403 1.0 5.0SMAJ300 SMAJ300C ZH YH 300333 411.0 1.0 535 0.7 5.0 SMAJ300A SMAJ300CA ZK YK 300 333 371.0 1.0 484 0.8 5.0SMAJ350 SMAJ350C ZL YL 350389 479.5 1.0 624 0.6 5.0SMAJ350A SMAJ350CA ZM YM 350 389 432.0 1.0 565 0.7 5.0SMAJ400 SMAJ400C ZN YN 400444 548.0 1.0 687 0.6 5.0 SMAJ400A SMAJ400CA ZP YP 400 444 494.0 1.0 645 0.6 5.0SMAJ440 SMAJ440C ZQ YQ 440489 602.8 1.0 786 0.5 5.0SMAJ440A SMAJ440CA ZR YR 440 489 543.0 1.0 710 0.6 5.0(BI)(Uni)Breakdown Marking Reverse Stand-Off Voltage Voltage Min. @I T Breakdown Voltage Max. @ I T Test CurrentMaximum Clamping Voltage @I PPPeak Pulse Current ReverseLeakage@V RMW(Uni)(Bi)V RMW (V)V BR MIN (V)V BR MAX (V)I T (mA)V C (V)I PP (A) I R (uA) TYPERatingsand Characteristic Curves T A =25°C unless otherwise notedSMAJ26CA。
瞬态电压抑制二极管参数
![瞬态电压抑制二极管参数](https://img.taocdn.com/s3/m/10a8e494b04e852458fb770bf78a6529647d35ea.png)
瞬态电压抑制二极管参数瞬态电压抑制二极管(Transient Voltage Suppression Diode,TVS)是一种用于抑制电路中瞬态电压峰值的重要电子组件。
在电力系统、通信设备、汽车电子以及各种电子设备中起到了至关重要的保护作用。
瞬态电压抑制二极管参数的合理选择对于电路的可靠性和稳定性具有重要意义。
本文将深入探讨瞬态电压抑制二极管参数的相关内容,希望能够对读者进行全面、深刻和灵活的理解。
一、瞬态电压抑制二极管的概述瞬态电压抑制二极管,又称为TVS二极管,主要用于对电路中的瞬态电压进行保护。
它的主要作用是通过提供一个低阻抗的路径,将瞬态电压引导到地或其他低电压点,以保护电路中的敏感元件不受损坏。
瞬态电压抑制二极管的参数主要包括最大峰值电压(Vc),最大峰值电流(Ipp),保护电压(Vr),响应时间(tr),以及功率耗散能力等。
二、瞬态电压抑制二极管参数的影响因素1. 最大峰值电压(Vc):Vc是瞬态电压抑制二极管能够承受的最大电压,在选择时应考虑电路中可能出现的最高电压,以确保其能够提供有效的保护。
根据电路的需求,Vc的值应略高于电路中最高电压值。
2. 最大峰值电流(Ipp):Ipp是瞬态电压抑制二极管能够承受的最大电流,也是保护电路的重要参数。
在电路中发生瞬态电压过冲时,瞬态电流会通过二极管,因此选择具有足够大的Ipp值的二极管可以确保其正常工作。
3. 保护电压(Vr):Vr是指瞬态电压抑制二极管对于保护电路中敏感元件的保护电压。
当瞬态电压超过Vr时,二极管将开始导通,将瞬态电压引导到地或其他低电压点。
根据电路中敏感元件的额定工作电压,选择合适的Vr值非常重要。
4. 响应时间(tr):响应时间是瞬态电压抑制二极管从正常工作状态到完全导通所需的时间。
较短的响应时间可以更快地保护电路中的敏感元件,因此在选择二极管时需要注意其响应时间。
5. 功率耗散能力:功率耗散能力是指瞬态电压抑制二极管在正常工作状态下能够耗散的最大功率。
瞬态电压抑制二极管参数
![瞬态电压抑制二极管参数](https://img.taocdn.com/s3/m/caa04e97b04e852458fb770bf78a6529647d35e4.png)
瞬态电压抑制二极管参数瞬态电压抑制二极管(TVS二极管)是一种特殊设计的二极管,用于保护电子电路免受瞬时高压冲击的损害。
它是一种用于限制电路中瞬时高电压的特殊元件,主要用于保护电子元件、器件和系统。
TVS二极管可以快速响应潜在的过压或ESD(静电放电)事件,通过将过压转移到接地,以稳定电路工作。
下面将详细介绍TVS二极管的参数。
一、工作原理TVS二极管是利用其结构特性来实现对瞬态电压的抑制。
当电路中发生瞬态过压时,TVS二极管的电压会迅速上升,形成导通通道,使得过电压的能量通过TVS二极管分流到地。
这样可以将瞬态过压的能量耗散在TVS二极管中,从而保护其他电子器件不受损害。
TVS二极管对于电子电路的保护起着非常重要的作用。
二、参数及性能指标1. 额定工作电压(VRM)额定工作电压是TVS二极管在正常工作条件下允许通过的最大电压。
在选型时需要根据电路的工作电压来选择合适的TVS二极管,通常应该确保额定工作电压大于最大工作电压,以保证TVS二极管的可靠性和稳定性。
一般而言,额定工作电压越高,TVS二极管的耐压能力越强。
2. 峰值脉冲功率(PPM)峰值脉冲功率表示TVS二极管在瞬态电压下能够吸收的能量,通常以瓦特(W)为单位。
PPM越大,表示TVS二极管在瞬态过压时具有更好的能量吸收能力,在保护电路时具有更高的效果。
3. 反向漏电流(IRM)TVS二极管在反向电压下的漏电流,通常以微安(μA)级别计算。
IRM越小,表示TVS 二极管在不导通时的耗散功率较低,可以减小对电路的影响。
4. 反向峰值脉冲电压(VRM)反向峰值脉冲电压表示TVS二极管在正向电压超过额定工作电压时的最大反向电压。
选型时应确保电路的最大反向峰值电压小于TVS二极管的额定反向峰值脉冲电压,以确保TVS二极管能够有效保护电路。
5. 响应时间(RESPONSE TIME)TVS二极管的响应时间是指当工作电压超过额定电压时,TVS二极管开始工作的时间。
SOCAY硕凯瞬态抑制二极管SMCJ26C型号特性
![SOCAY硕凯瞬态抑制二极管SMCJ26C型号特性](https://img.taocdn.com/s3/m/0ec184f8b8f67c1cfad6b83e.png)
SOCAY硕凯瞬态抑制二极管SMCJ26C型号特性
硕凯电子(Sylvia)
一、UL认证编号
二、产品图
三、应用范围
TVS器件非常适合保护I/O接口,Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。
四、产品尺寸
五、最大额定值
六、特性
1、为表面安装应用优化电路板空间
2、低泄漏
3、双向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、1500W的峰值功率能力在10×1000μ波形重复率(占空比):0.01%
8、快速响应时间:从0伏特到最小击穿电压通常小于1.0ps
9、典型的,在电压高于12V时,反向漏电流小于5μA
10、高温焊接:终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化,符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气),8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
七、I-V曲线特性
八、命名方式
九、功能图。
瞬态抑制二极管的参数
![瞬态抑制二极管的参数](https://img.taocdn.com/s3/m/f3aa8125fbd6195f312b3169a45177232f60e4c7.png)
瞬态抑制二极管的参数简介瞬态抑制二极管(Transient Voltage Suppression Diode,简称TVS二极管)是一种用于保护电子设备免受瞬态电压冲击的特殊二极管。
它能够快速响应并吸收过电压,从而保护其他元件免受损坏。
本文将详细介绍TVS二极管的参数。
参数1. 额定反向工作电压(Rated Standoff Voltage)额定反向工作电压(Vrwm)是指TVS二极管在正常工作状态下可以承受的最大反向电压。
超过这个值,TVS二极管就可能被击穿,无法正常工作。
因此,在选择TVS二极管时,需要根据应用场景中可能遇到的最大反向电压来确定合适的额定反向工作电压。
2. 尖顶脉冲功率(Peak Pulse Power)尖顶脉冲功率(Ppp)是指TVS二极管能够吸收并耗散的最大瞬态功率。
当遇到过电压时,TVS二极管会迅速导通,并将过电压转化为热量进行耗散。
尖顶脉冲功率决定了TVS二极管能够承受的最大瞬态功率,过大的功率可能导致TVS二极管损坏。
3. 尖顶脉冲电流(Peak Pulse Current)尖顶脉冲电流(Ipp)是指TVS二极管能够吸收并耗散的最大瞬态电流。
当遇到过电压时,TVS二极管会迅速导通,并将过电流通过自身进行耗散。
尖顶脉冲电流决定了TVS二极管能够承受的最大瞬态电流,过大的电流可能导致TVS二极管损坏。
4. 尖顶脉冲重复频率(Peak Pulse Repetition Frequency)尖顶脉冲重复频率(Frep)是指TVS二极管能够连续吸收和耗散尖顶脉冲的频率。
在一些应用场景中,可能会出现高频率的瞬态电压或电流,因此需要选择具有足够高尖顶脉冲重复频率的TVS二极管。
5. 动态电阻(Dynamic Resistance)动态电阻(Rd)是指在正向偏置状态下,TVS二极管的电压和电流之间的变化率。
动态电阻越小,表示TVS二极管在正常工作状态下具有更好的导通特性。
因此,较低的动态电阻是选择合适TVS二极管的重要考虑因素。
SOCAY瞬态抑制二极管SMBJ6.0CA型号
![SOCAY瞬态抑制二极管SMBJ6.0CA型号](https://img.taocdn.com/s3/m/efa4b54833687e21af45a9ff.png)
SOCAY瞬态抑制二极管SMBJ6.0CA型号
硕凯电子(Sylvia)
一、产品图
1、为表面安装应用优化电路板空间
2、低泄漏
3、双向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、600W的峰值功率能力在10×1000μ波形重复率(占空比):0.01%
8、快速响应时间:从0伏特到最小击穿电压通常小于1.0ps
9、典型的,在电压高于12V时,反向漏电流小于5μA
10、高温焊接:终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化,符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气),8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
三、应用范围
TVS器件非常适合保护I/O接口,Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。
五、UL认证编号
六、I-V曲线特性
七、产品尺寸
八、命名方式。
TVS瞬态抑制二极管的特性及应用
![TVS瞬态抑制二极管的特性及应用](https://img.taocdn.com/s3/m/4de136b3172ded630b1cb67a.png)
TVS瞬态抑制二极的特性及应用瞬态电压抑制器(Transient Voltage Suppressor)简称TVS,是一种二极管形式的高效能保护器件。
当TVS二极管的两极受到反向瞬态高能量冲击时,它能以10-12秒量级的速度,将其两极间的高阻抗变为低阻抗,吸收高达数千瓦的浪涌功率,使两极间的电压箝位于一个预定值,有效地保护电子线路中的精密元器件,免受各种浪涌脉冲的损坏。
由于它具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差小、箝位电压较易控制、无损坏极限、体积小等优点。
目前已广泛应用于计算机系统、通讯设备、交/直流电源、汽车、电子镇流器、家用电器、仪器仪表(电度表)、RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。
具体有以下三大特点:1、将TVS二极管加在信号及电源线上,能防止微处理器或单片机因瞬间的肪冲,如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵。
2、静电放电效应能释放超过10000V、60A以上的脉冲,并能持续10ms;而一般的TTL器件,遇到超过30ms的10V脉冲时,便会导至损坏。
利用TVS二极管,可有效吸收会造成器件损坏的脉冲,并能消除由总线之间开关所引起的干扰(Crosstalk)。
3、将TVS二极管放置在信号线及接地间,能避免数据及控制总线受到不必要的噪音影响。
一、TVS的特性及主要参数1、TVS的特性曲线TVS的电路符号与普通稳压二极管相同。
它的正向特性与普通二极管相同;反向特性为典型的PN结雪崩器件。
在瞬态峰值脉冲电流作用下,流过TVS的电流,由原来的反向漏电流ID上升到IR时,其两极呈现的电压由额定反向关断电压VWM上升到击穿电压VBR,TVS被击穿。
SMBJ26C中文资料
![SMBJ26C中文资料](https://img.taocdn.com/s3/m/2ec32ed984254b35eefd34d0.png)
Featuresl For surface mount applications i n order to optimizeboar d space l Low profile packagel Fast response time: typical less than 1.0ps from 0 volts toV BR minimum l Low inductanceMechanical Datal CASE: JEDEC DO-214AAlTerminals: solderable per MIL-STD-750, Method 2026l Polarity: Color band denotes positive end (cathode)e xce pt BidirectionallMaximum soldering temperature: 260oC for 10 secondsMaximum Ratings @ 25oC Unless Otherwise Specified Peak Pulse Current on 10/1000us waveform I PP See Table 1 Note: 1 Peak Pulse Power Dissipation P PP 600W Note: 1, 2 Peak Forward Surge Current I FSM) 100A Note: 2 Operation And Storage Temperature Range T J , T STG -55o C to +150o C Thermal Resistance R 25o C/WNOTES:1. Non-repetitive current pulse, per Fig.3 and derated aboveT A =25oC per Fig.2.2. Mounted on 5.0mm 2copper pads to each terminal.3. 8.3ms, single half sine wave duty cycle=4 pulses per. Minutemaximum.l Excellent clamping capability4. Peak pulse current waveform is 10/1000us, with maximum duty Cycle of 0.01%.3 omp onents 21201 Itasca Street Chatsworth! "# $ % ! "#元器件交易网1.00.10.1£g s1.0£g s10£g s 100£g s 1.0ms10msMOUNTED ON 5.0mmtd, PULSE WIDTH, SECT A , AMBIENT TEMPERATURE, ¢JFig. 1-PEAK PULSE POWER RATING CURVEFig. 2-PULSE DERATING CURVEt, TIME , msFig. 3-PULSE WAVEFORM800 600 400 200 100 80 60 402010V(WM), REVERSE STAND-OFF VOLTAGE, VOLTSFig. 4-TYPICAL JUNCTION CAPACITANCENUMBER OF CYCLES AT 60HzFig. 5-MAXIMUM NON-REPETITIVE PEAK FORWARDSURGE CURRENTSMBJ5.0THRU SMBJ170CASMBJ5.0(A) thru SMBJ170(A) Electrical Characteristics @ 25o C Unless Otherwise SpecifiedREVERSESTAND-OFF VOLTAGEV WM BREAKDOWN VOLTAGEV(BR)@I T(VOLTS)MAXIMUMCLAMPINGVOLTAGE@I PPPEAK PULSECURRENTI PPMAXIMUMREVERSELEAKAGE@V WMI DMCC PARTNUMBERVOLTS MIN MAX I T(mA) VOLTS (AMPS) (uA) MARKING CODESMBJ5.0 5.0 6.40 7.30 10 9.6 62.5 800 KD SMBJ5.0A 5.0 6.40 7.00 10 9.2 65.2 800 KE SMBJ6.0 6.0 6.67 8.15 10 11.4 52.6 800 KF SMBJ6.0A 6.0 6.67 7.37 10 10.3 58.3 800 KG SMBJ6.5 6.5 7.22 8.82 10 12.3 48.7 500 KH SMBJ6.5A 6.5 7.22 7.98 10 11.2 53.6 500 KK SMBJ7.0 7.0 7.78 9.51 10 13.3 45.1 200 KL SMBJ7.0A 7.0 7.78 8.60 10 12.0 50.0 200 KM SMBJ7.5 7.5 8.33 10.2 1 14.3 42.0 100 KN SMBJ7.5A 7.5 8.33 9.21 1 12.9 46.5 100 KP SMBJ8.0 8.0 8.89 10.9 1 15.0 40.0 50 KQ SMBJ8.0A 8.0 8.89 9.83 1 13.6 44.1 50 KR SMBJ8.5 8.5 9.44 11.5 1 15.9 37.7 10 KS SMBJ8.5A 8.5 9.44 10.4 1 14.4 41.7 10 KT SMBJ9.0 9.0 10.0 12.2 1 16.9 35.5 5 KU SMBJ9.0A 9.0 10.0 11.1 1 15.4 39.0 5 KV SMBJ10 10 11.1 13.6 1 18.8 31.9 5 KW SMBJ10A 10 11.1 12.3 1 17.0 35.3 5 KX SMBJ11 11 12.2 14.9 1 20.1 29.9 5 KY SMBJ11A 11 12.2 13.5 1 18.2 33.0 5 KZ SMBJ12 12 13.3 16.3 1 22.0 27.3 5 LD SMBJ12A 12 13.3 14.7 1 19.9 30.2 5 LE SMBJ13 13 14.4 17.6 1 23.8 25.2 5 LF SMBJ13A 13 14.4 15.9 1 21.5 27.9 5 LG SMBJ14 14 15.6 19.1 1 25.8 23.3 5 LH SMBJ14A 14 15.6 17.2 1 23.2 25.8 5 LK SMBJ15 15 16.7 20.4 1 26.9 22.3 5 LL SMBJ15A 15 16.7 18.5 1 24.4 24.0 5 LM SMBJ16 16 17.8 21.8 1 28.8 20.8 5 LN SMBJ16A 16 17.8 19.7 1 26.0 23.1 5 LP SMBJ17 17 18.9 23.1 1 30.5 19.7 5 LQ SMBJ17A 17 18.9 20.9 1 27.6 21.7 5 LR SMBJ18 18 20.0 24.4 1 32.2 18.6 5 LS SMBJ18A 18 20.0 22.1 1 29.2 20.5 5 LT SMBJ20 20 22.2 27.1 1 35.8 16.7 5 LU SMBJ20A 20 22.2 24.5 1 32.4 18.5 5 LV SMBJ22 22 24.4 29.8 1 39.4 15.2 5 LW SMBJ22A 22 24.4 26.9 1 35.5 16.9 5 LX SMBJ24 24 26.7 32.6 1 43.0 14.0 5 LY SMBJ24A 24 26.7 29.5 1 38.9 15.4 5 LZ SMBJ26 26 28.9 35.3 1 46.6 12.4 5 MD SMBJ26A 26 28.9 31.9 1 42.1 14.2 5 MESMBJ5.0(A) thru SMBJ170(A) Electrical Characteristics @ 25o C Unless Otherwise SpecifiedREVERSESTAND-OFFVOLTAGEV WMBREAKDOWN VOLTAGEV(BR) @I T(VOLTS)MAXIMUMCLAMPINGVOLTAGE@I PPPEAK PULSECURRENTI PPMAXIMUMREVERSELEAKAGE@V WMI DMCC PARTNUMBERVOLTS MIN MAX I T(mA) VOLTS (AMPS) (uA) MARKING CODESMBJ28 28 31.1 38.0 1 50.0 12.0 5 MF SMBJ28A 28 31.1 34.4 1 45.4 13.2 5 MG SMBJ30 30 33.3 40.7 1 53.5 11.2 5 MH SMBJ30A 30 33.3 36.8 1 48.4 12.4 5 MK SMBJ33 33 36.7 44.9 1 59.0 10.2 5 ML SMBJ33A 33 36.7 40.6 1 53.3 11.3 5 MM SMBJ36 36 40.0 48.9 1 64.3 9.3 5 MN SMBJ36A 36 40.0 44.2 1 58.1 10.3 5 MP SMBJ40 40 44.4 54.3 1 71.4 8.4 5 MQ SMBJ40A 40 44.4 49.1 1 64.5 9.3 5 MR SMBJ43 43 47.8 58.4 1 76.7 7.8 5 MS SMBJ43A 43 47.8 52.8 1 69.4 8.6 5 MT SMBJ45 45 50.0 61.1 1 80.3 7.5 5 MU SMBJ45A 45 50.0 55.3 1 72.7 8.3 5 MV SMBJ48 48 53.3 65.1 1 85.5 7.0 5 MW SMBJ48A 48 53.3 58.9 1 77.4 7.7 5 MX SMBJ51 51 56.7 69.3 1 91.1 6.6 5 MY SMBJ51A 51 56.7 62.7 1 82.4 7.3 5 MZ SMBJ54 54 60.0 73.3 1 96.3 6.2 5 ND SMBJ54A 54 60.0 66.3 1 87.1 6.9 5 NE SMBJ58 58 64.4 78.7 1 103 5.8 5 NF SMBJ58A 58 64.4 71.2 1 93.6 6.4 5 NG SMBJ60 60 66.7 81.5 1 107 5.6 5 NH SMBJ60A 60 66.7 73.7 1 96.8 6.2 5 NK SMBJ64 64 71.1 86.9 1 114 5.3 5 NL SMBJ64A 64 71.1 78.6 1 103 5.8 5 NM SMBJ70 70 77.8 95.1 1 125 4.8 5 NN SMBJ70A 70 77.8 86.0 1 113 5.3 5 NP SMBJ75 75 83.3 102 1 134 4.5 5 NQ SMBJ75A 75 83.3 92.1 1 121 4.9 5 NR SMBJ78 78 86.7 106 1 139 4.3 5 NS SMBJ78A 78 86.7 95.8 1 126 4.7 5 NT SMBJ85 85 94.4 115 1 151 3.9 5 NU SMBJ85A 85 94.4 104 1 137 4.4 5 NV SMBJ90 90 100 122 1 160 3.8 5 NW SMBJ90A 90 100 111 1 146 4.1 5 NX SMBJ100 100 111 136 1 179 3.4 5 NY SMBJ100A 100 111 123 1 162 3.7 5 NZ SMBJ110 110 122 149 1 196 3.0 5 PD SMBJ110A 110 122 135 1 177 3.4 5 PE SMBJ120 120 133 163 1 214 2.8 5 PF SMBJ120A 120 133 147 1 193 3.1 5 PGSMBJ5.0(A) thru SMBJ170(A) Electrical Characteristics @ 25o C Unless Otherwise SpecifiedREVERSESTAND-OFF VOLTAGEV WM BREAKDOWN VOLTAGEV(BR) @I T(VOLTS)MAXIMUMCLAMPINGVOLTAGE@I PPPEAK PULSECURRENTI PPMAXIMUMREVERSELEAKAGE@V WMI DMCC PARTNUMBERVOLTS MIN MAX I T(mA) VOLTS (AMPS) (uA) MARKING CODESMBJ130 130 144 176 1 231 2.6 5 PH SMBJ130A 130 144 159 1 209 2.9 5 PK SMBJ150 150 167 204 1 268 2.2 5 PL SMBJ150A 150 167 185 1 243 2.5 5 PM SMBJ160 160 178 218 1 287 2.1 5 PN SMBJ160A 160 178 197 1 259 2.3 5 PP SMBJ170 170 189 231 1 304 2.0 5 PQ SMBJ170A 170 189 209 1 275 2.2 5 PRSMBJ5.0C(A) thru SMBJ170C(A) Electrical Characteristics @ 25o C Unless Otherwise SpecifiedREVERSESTAND-OFF VOLTAGEV WM BREAKDOWN VOLTAGEV(BR) @I T(VOLTS)MAXIMUMCLAMPINGVOLTAGE@I PPPEAK PULSECURRENTI PPMAXIMUMREVERSELEAKAGE@V WMI DMCC PARTNUMBERVOLTS MIN MAX I T(mA) VOLTS (AMPS) (uA) MARKING CODESMBJ5.0C 5.0 6.40 7.30 10 9.6 62.5 1600 AD SMBJ5.0CA 5.0 6.40 7.00 10 9.2 65.2 1600 AE SMBJ6.0C 6.0 6.67 8.15 10 11.4 52.6 1600 AF SMBJ6.0CA 6.0 6.67 7.37 10 10.3 58.3 1600 AG SMBJ6.5C 6.5 7.22 8.82 10 12.3 48.7 1000 AH SMBJ6.5CA 6.5 7.22 7.98 10 11.2 53.6 1000 AK SMBJ7.0C 7.0 7.78 9.51 10 13.3 45.1 400 AL SMBJ7.0CA 7.0 7.78 8.60 10 12.0 50.0 400 AM SMBJ7.5C 7.5 8.33 10.2 1 14.3 42.0 200 AN SMBJ7.5CA 7.5 8.33 9.21 1 12.9 46.5 200 AP SMBJ8.0C 8.0 8.89 10.9 1 15.0 40.0 100 AQ SMBJ8.0CA 8.0 8.89 9.83 1 13.6 44.1 100 AR SMBJ8.5C 8.5 9.44 11.5 1 15.9 37.7 20 AS SMBJ8.5CA 8.5 9.44 10.4 1 14.4 41.7 20 AT SMBJ9.0C 9.0 10.0 12.2 1 16.9 35.5 10 AU SMBJ9.0CA 9.0 10.0 11.1 1 15.4 39.0 10 AV SMBJ10C 10 11.1 13.6 1 18.8 31.9 5 AW SMBJ10CA 10 11.1 12.3 1 17.0 35.3 5 AX SMBJ11C 11 12.2 14.9 1 20.1 29.9 5 AY SMBJ11CA 11 12.2 13.5 1 18.2 33.0 5 AZ SMBJ12C 12 13.3 16.3 1 22.0 27.3 5 BD SMBJ12CA 12 13.3 14.7 1 19.9 30.2 5 BE SMBJ13C 13 14.4 17.6 1 23.8 25.2 5 BF SMBJ13CA 13 14.4 15.9 1 21.5 27.9 5 BG SMBJ14C 14 15.6 19.1 1 25.8 23.3 5 BH SMBJ14CA 14 15.6 17.2 1 23.2 25.8 5 BK SMBJ15C 15 16.7 20.4 1 26.9 22.3 5 BL SMBJ15CA 15 16.7 18.5 1 24.4 24.0 5 BM SMBJ16C 16 17.8 21.8 1 28.8 20.8 5 BN SMBJ16CA 16 17.8 19.7 1 26.0 23.1 5 BP SMBJ17C 17 18.9 23.1 1 30.5 19.7 5 BQ SMBJ17CA 17 18.9 20.9 1 27.6 21.7 5 BR SMBJ18C 18 20.0 24.4 1 32.2 18.6 5 BS SMBJ18CA 18 20.0 22.1 1 29.2 20.5 5 BT SMBJ20C 20 22.2 27.1 1 35.8 16.7 5 BU SMBJ20CA 20 22.2 24.5 1 32.4 18.5 5 BV SMBJ22C 22 24.4 29.8 1 39.4 15.2 5 BW SMBJ22CA 22 24.4 26.9 1 35.5 16.9 5 BX SMBJ24C 24 26.7 32.6 1 43.0 14.0 5 BY SMBJ24CA 24 26.7 29.5 1 38.9 15.4 5 BZ SMBJ26C 26 28.9 35.3 1 46.6 12.4 5 CD SMBJ26CA 26 28.9 31.9 1 42.1 14.2 5 CESMBJ5.0C(A) thru SMBJ170C(A) Electrical Characteristics @ 25o C Unless Otherwise SpecifiedREVERSESTAND-OFF VOLTAGEV WM BREAKDOWN VOLTAGEV(BR) @I T(VOLTS)MAXIMUMCLAMPINGVOLTAGE@I PPPEAK PULSECURRENTI PPMAXIMUMREVERSELEAKAGE@V WMI DMCC PARTNUMBERVOLTS MIN MAX I T(mA) VOLTS (AMPS) (uA) MARKING CODESMBJ28C 28 31.1 38.0 1 50.0 12.0 5 CF SMBJ28CA 28 31.1 34.4 1 45.4 13.2 5 CG SMBJ30C 30 33.3 40.7 1 53.5 11.2 5 CH SMBJ30CA 30 33.3 36.8 1 48.4 12.4 5 CK SMBJ33C 33 36.7 44.9 1 59.0 10.2 5 CL SMBJ33CA 33 36.7 40.6 1 53.3 11.3 5 CM SMBJ36C 36 40.0 48.9 1 64.3 9.3 5 CN SMBJ36CA 36 40.0 44.2 1 58.1 10.3 5 CP SMBJ40C 40 44.4 54.3 1 71.4 8.4 5 CQ SMBJ40CA 40 44.4 49.1 1 64.5 9.3 5 CR SMBJ43C 43 47.8 58.4 1 76.7 7.8 5 CS SMBJ43CA 43 47.8 52.8 1 69.4 8.6 5 CT SMBJ45C 45 50.0 61.1 1 80.3 7.5 5 CU SMBJ45CA 45 50.0 55.3 1 72.7 8.3 5 CV SMBJ48C 48 53.3 65.1 1 85.5 7.0 5 CW SMBJ48CA 48 53.3 58.9 1 77.4 7.7 5 CX SMBJ51C 51 56.7 69.3 1 91.1 6.6 5 CY SMBJ51CA 51 56.7 62.7 1 82.4 7.3 5 CZ SMBJ54C 54 60.0 73.3 1 96.3 6.2 5 DD SMBJ54CA 54 60.0 66.3 1 87.1 6.9 5 DE SMBJ58C 58 64.4 78.7 1 103 5.8 5 DF SMBJ58CA 58 64.4 71.2 1 93.6 6.4 5 DG SMBJ60C 60 66.7 81.5 1 107 5.6 5 DH SMBJ60CA 60 66.7 73.7 1 96.8 6.2 5 DK SMBJ64C 64 71.1 86.9 1 114 5.3 5 DL SMBJ64CA 64 71.1 78.6 1 103 5.8 5 DM SMBJ70C 70 77.8 95.1 1 125 4.8 5 DN SMBJ70CA 70 77.8 86.0 1 113 5.3 5 DP SMBJ75C 75 83.3 102 1 134 4.5 5 DQ SMBJ75CA 75 83.3 92.1 1 121 4.9 5 DR SMBJ78C 78 86.7 106 1 139 4.3 5 DS SMBJ78CA 78 86.7 95.8 1 126 4.7 5 DT SMBJ85C 85 94.4 115 1 151 3.9 5 DU SMBJ85CA 85 94.4 104 1 137 4.4 5 DV SMBJ90C 90 100 122 1 160 3.8 5 DW SMBJ90CA 90 100 111 1 146 4.1 5 DX SMBJ100C 100 111 136 1 179 3.4 5 DY SMBJ100CA 100 111 123 1 162 3.7 5 DZ SMBJ110C 110 122 149 1 196 3.0 5 ED SMBJ110CA 110 122 135 1 177 3.4 5 EE SMBJ120C 120 133 163 1 214 2.8 5 EF SMBJ120CA 120 133 147 1 193 3.1 5 EGSMBJ5.0C(A) thru SMBJ170C(A)Electrical Characteristics @ 25o C Unless Otherwise Specified REVERSESTAND-OFF VOLTAGEV WM BREAKDOWN VOLTAGEV(BR) @I T(VOLTS)MAXIMUMCLAMPINGVOLTAGE@I PPPEAK PULSECURRENTI PPMAXIMUMREVERSELEAKAGE@V WMI DMCC PARTNUMBERVOLTS MIN MAX I T(mA) VOLTS (AMPS) (uA) MARKING CODESMBJ130C 130 144 176 1 231 2.6 5 EH SMBJ130CA 130 144 159 1 209 2.9 5 EK SMBJ150C 150 167 204 1 268 2.2 5 EL SMBJ150CA 150 167 185 1 243 2.5 5 EM SMBJ160C 160 178 218 1 287 2.1 5 EN SMBJ160CA 160 178 197 1 259 2.3 5 EP SMBJ170C 170 189 231 1 304 2.0 5 EQ SMBJ170CA 170 189 209 1 275 2.2 5 ER。
TVS瞬态电压抑制二极管(钳位二极管)原理参数
![TVS瞬态电压抑制二极管(钳位二极管)原理参数](https://img.taocdn.com/s3/m/7270d664783e0912a2162a5c.png)
瞬态电压抑制二极管(TVS)又叫钳位二极管,是目前国际上普遍使用的一种高效能电路保护器件,它的外型与普通二极管相同,但却能吸收高达数千瓦的浪涌功率,它的主要特点是在反向应用条件下,当承受一个高能量的大脉冲时,其工作阻抗立即降至极低的导通值,从而允许大电流通过,同时把电压钳制在预定水平,其响应时间仅为10-12毫秒,因此可有效地保护电子线路中的精密元器件。
瞬态电压抑制二极管允许的正向浪涌电流在TA=250C,T=10ms条件下,可达50~200A。
双向TVS可在正反两个方向吸收瞬时大脉冲功率,并把电压钳制到预定水平,双向TVS适用于交流电路,单向TVS一般用于直流电路。
可用于防雷击、防过电压、抗干扰、吸收浪涌功率等,是一种理想的保护器件。
耐受能力用瓦特(W)表示。
瞬态电压抑制二极管的主要电参数(1)击穿电压V(BR)器件在发生击穿的区域内,在规定的试验电流I(BR)下,测得器件两端的电压称为击穿电压,在此区域内,二极管成为低阻抗的通路。
(2)最大反向脉冲峰值电流IPP在反向工作时,在规定的脉冲条件下,器件允许通过的最大脉冲峰值电流。
IPP与最大钳位电压VC(MAX)的乘积,就是瞬态脉冲功率的最大值。
使用时应正确选取TVS,使额定瞬态脉冲功率PPR大于被保护器件或线路可能出现的最大瞬态浪涌功率。
瞬态电压抑制二极管的分类瞬态电压抑制二极管可以按极性分为单极性和双极性两种,按用途可分为各种电路都适用的通用型器件和特殊电路适用的专用型器件。
如:各种交流电压保护器、4~200mA电流环保器、数据线保护器、同轴电缆保护器、电话机保护器等。
若按封装及内部结构可分为:轴向引线二极管、双列直插TVS阵列(适用多线保护)、贴片式、组件式和大功率模块式等。
瞬态电压抑制二极管的应用目前已广泛应用于计算机系统、通讯设备、交/ 直流电源、汽车、电子镇流器、家用电器、仪器仪表(电度表)、RS232/422/423/485、I/O、LAN、ISDN 、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。
SOCAY瞬态抑制二极管SMBJ85C型号特性
![SOCAY瞬态抑制二极管SMBJ85C型号特性](https://img.taocdn.com/s3/m/12fa2f3d011ca300a7c39018.png)
SOCAY瞬态抑制二极管SMBJ85C型号特性
硕凯电子(Sylvia)
一、产品图
1、为表面安装应用优化电路板空间
2、低泄漏
3、双向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、600W的峰值功率能力在10×1000μ波形重复率(占空比):0.01%
8、快速响应时间:从0伏特到最小击穿电压通常小于1.0ps
9、典型的,在电压高于12V时,反向漏电流小于5μA
10、高温焊接:终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化,符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气),8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
三、应用范围
TVS器件非常适合保护I/O接口,Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。
五、UL认证编号
六、I-V曲线特性
七、产品尺寸
八、命名方式。
SOCAY双向TVS二极管SMCJ26CA
![SOCAY双向TVS二极管SMCJ26CA](https://img.taocdn.com/s3/m/15ea0b5bcf84b9d529ea7a06.png)
SOCAY双向TVS二极管SMCJ26CA硕凯电子(Sylvia)一、产品图二、命名方式三、产品系列说明The SMCJ series is designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events.四、特性1、为表面安装应用优化电路板空间2、低泄漏3、双向单元4、玻璃钝化结5、低电感6、优良的钳位能力7、1500W的峰值功率能力在10×1000μ波形重复率(占空比):0.01%8、快速响应时间:从0伏特到最小击穿电压通常小于1.0ps9、典型的,在电压高于12V时,反向漏电流小于5μA10、高温焊接:终端260°C/40秒11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T12、塑料包装有保险商实验室可燃性94V-013、无铅镀雾锡14、无卤化,符合RoHS15、典型失效模式是在指定的电压或电流下出现16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的17、IEC-61000-4-2ESD15kV(空气),8kV(接触)18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)五、UL认证编号六、I-V曲线特性七、应用范围TVS器件非常适合保护I/O接口,Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。
八、功能图。
TVS瞬态电压抑制二极管原理
![TVS瞬态电压抑制二极管原理](https://img.taocdn.com/s3/m/b7d7b70ae3bd960590c69ec3d5bbfd0a7956d532.png)
TVS瞬态电压抑制二极管原理TVS瞬态电压抑制二极管原理应用特性瞬态抑制二极管(TVS)又叫钳位型二极管,是目前国际上普遍使用的一种高效能电路保护器件,它的外型与普通二极管相同,但却能吸收高达数千瓦的浪涌功率,它的主要特点是在反向应用条件下,当承受一个高能量的大脉冲时,其工作阻抗立即降至极低的导通值,从而允许大电流通过,同时把电压钳制在预定水平,其响应时间仅为10-12毫秒,因此可有效地保护电子线路中的精密元器件。
TVS允许的正向浪涌电流在TA=250C,T=10ms条件下,可达50~200A。
双向TVS可在正反两个方向吸收瞬时大脉冲功率,并把电压钳制到预定水平,双向TVS适用于交流电路,单向TVS一般用于直流电路。
可用于防雷击、防过电压、抗干扰、吸收浪涌功率等,是一种理想的保护器件。
耐受能力用瓦特(W)表示。
TVS二极管的应用目前已广泛应用于计算机系统、通讯设备、交/直流电源、汽车、电子镇流器、家用电器、仪器仪表(电度表)、RS232/422/423/485、I/O、LAN、ISDN 、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。
TVS器件的主要电参数(1)击穿电压V(BR)器件在发生击穿的区域内,在规定的试验电流I(BR)下,测得器件两端的电压称为击穿电压,在此区域内,二极管成为低阻抗的通路。
(2)最大反向脉冲峰值电流IPP在反向工作时,在规定的脉冲条件下,器件允许通过的最大脉冲峰值电流。
IPP与最大钳位电压VC(MAX)的乘积,就是瞬态脉冲功率的最大值。
使用时应正确选取TVS,使额定瞬态脉冲功率PPR大于被保护器件或线路可能出现的最大瞬态浪涌功率。
TVS二极管的分类TVS器件可以按极性分为单极性和双极性两种,按用途可分为各种电路都适用的通用型器件和特殊电路适用的专用型器件。
瞬态抑制二极管(TVS管)基础知识
![瞬态抑制二极管(TVS管)基础知识](https://img.taocdn.com/s3/m/bc2521fdc8d376eeaeaa3114.png)
瞬态抑制二极管(TVS管)基础知识瞬态抑制二极管(TVS管)基础知识什么叫TVS管(瞬态抑制二极管)?瞬态抑制二极管(TVS)又叫钳位型二极管,是目前国际上普遍使用的一种高效能电路保护器件,它的外型与普通二极管相同,但却能吸收高达数千瓦的浪涌功率,它的主要特点是在反向应用条件下,当承受一个高能量的大脉冲时,其工作阻抗立即降至极低的导通值,从而允许大电流通过,同时把电压钳制在预定水平,其响应时间仅为10-12毫秒,因此可有效地保护电子线路中的精密元器件。
TVS允许的正向浪涌电流在TA=250C,T=10ms条件下,可达50~200A。
双向TVS可在正反两个方向吸收瞬时大脉冲功率,并把电压钳制到预定水平,双向TVS适用于交流电路,单向TVS一般用于直流电路。
可用于防雷击、防过电压、抗干扰、吸收浪涌功率等,是一种理想的保护器件。
耐受能力用瓦特(W)表示。
TVS二极管的特性(1)将TVS二极管加在信号及电源线上,能防止微处理器或单片机因瞬间的肪冲,如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵。
(2)静电放电效应能释放超过10000V、60A以上的脉冲,并能持续10ms;而一般的TTL器件,遇到超过30ms的10V脉冲时,便会导至损坏。
利用TVS二极管,可有效吸收会造成器件损坏的脉冲,并能消除由总线之间开关所引起的干扰(Crosstalk)。
(3)将TVS二极管放置在信号线及接地间,能避免数据及控制总线受到不必要的噪音影响。
TVS二极管特性曲线:图1 单向TVS二极管特性曲线图2 双向TVS二极管特性曲线说明:V BR:崩溃电压@I T- TVS瞬间变为低阻抗的点V RWM:维持电压-在此阶段TVS为不导通之状态V C:钳制电压@Ipp -钳制电压约略等于1.3*VBR VF:正向导通电压@IF -正向压降I R:逆向漏电流@V RWMI T:崩溃电压之测试电流I PP:突波峰值电流I F:正向导通电流图2 TVS二极管电路原理TVS管的主要电参数(1)击穿电压V(BR)器件在发生击穿的区域内,在规定的试验电流I(BR)下,测得器件两端的电压称为击穿电压,在此区域内,二极管成为低阻抗的通路。
瞬态电压抑制二极管(TVS)特点及主要参数
![瞬态电压抑制二极管(TVS)特点及主要参数](https://img.taocdn.com/s3/m/d373a657e55c3b3567ec102de2bd960590c6d968.png)
瞬态电压抑制二极管(TVS)特点及主要参数一、TVS器件的特点瞬态(瞬变)电压抑制二级管简称TVS器件,在规定的反向应用条件下,当承受一个高能量的瞬时过压脉冲时,其工作阻抗能立即降至很低的导通值,允许大电流通过,并将电压箝制到预定水平,从而有效地保护电子线路中的精密元器件免受损坏。
TVS能承受的瞬时脉冲功率可达上千瓦,其箝位响应时间仅为1ps(10-12S)。
TVS允许的正向浪涌电流在T =25℃,T=10ms条件下,可达50~200A 。
双向TVS可在正反两个方向吸收瞬时大脉冲功率,并把电压箝制到预定水平,双向TVS适用于交流电路,单向TVS一般用于直流电路。
二、TVS器件的电特性1、单向TVS的V-I特性如图1-1所示,单向TVS的正向特性与普通稳压二极管相同,反向击穿拐点近似“直角”为硬击穿,为典型的PN结雪崩器件。
从击穿点到Vc值所对应的曲线段表明,当有瞬时过压脉冲时,器件的电流急骤增加而反向电压则上升到箝位电压值,并保持在这一水平上。
2、双向TVS的V-I特性如图1-2所示,双向TVS的V-I特性曲线如同两只单向TVS“背靠背”组合,其正反两个方向都具有相同的雪崩击穿特性和箝位特性,正反两面击穿电压的对称关系为:0.9≤V(BR)(正) /V(BR)(反) ≤1.1,一旦加在它两端的干扰电压超过箝位电压Vc就会立刻被抑制掉,双向TVS在交流回路应用十分方便。
三、TVS器件的主要电参数1、击穿电压V(BR)器件在发生击穿的区域内,在规定的试验电流I(BR) 下,测得器件两端的电压称为击穿电压,在此区域内,二极管成为低阻抗的通路。
2、最大反向脉冲峰值电流IPP在反向工作时,在规定的脉冲条件下,器件允许通过的最大脉冲峰值电流。
IPP与最大箝位电压Vc(MAX)的乘积,就是瞬态脉冲功率的最大值。
使用时应正确选取TVS,使额定瞬态脉冲功率PPR大于被保护器件或线路可能出现的最大瞬态浪涌功率。
图1-3表明当瞬时脉冲峰值电流出现时,TVS被击穿,并由击穿电压值上升至最大箝位电压值,随着脉冲电流呈指数下降,箝位电压亦下降,恢复到原来状态。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
SOCAY瞬态抑制二极管SMBJ26C型号特性
硕凯电子(Sylvia)
一、产品图
1、为表面安装应用优化电路板空间
2、低泄漏
3、双向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、600W的峰值功率能力在10×1000μ波形重复率(占空比):0.01%
8、快速响应时间:从0伏特到最小击穿电压通常小于1.0ps
9、典型的,在电压高于12V时,反向漏电流小于5μA
10、高温焊接:终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化,符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气),8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
三、应用范围
TVS器件非常适合保护I/O接口,Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。
五、UL认证编号
六、I-V曲线特性。
