《工程测量》课程实验报告
工程测量实验报告

实验报告课程名称:工程测量实验报告专业班级:D测绘131姓名学号:戴峻2013132911测绘工程学院实验报告一、精密角度测量一、实验名称:精密角度测量二、实验性质:综合性实验三、实验地点:淮海工学院苍梧校区时间:2016.6.02四、实验目的:1. 掌握精密经纬仪(DJ1或DJ2)的操作方法。
2. 掌握方向法观测水平角水平角的观测顺序,记录和计算方法。
五、仪器和工具:全站仪一台,三脚架一个,记录板一块,自备铅笔,记录手薄和观测目标物。
六、实验内容及设计:在实验之前,需要做的工作是:了解实验内容,以及读数的多种限差,并选择好实验地点,大略知道实验数据的处理。
1.实验步骤:(1)架设全站仪,完成对中、整平;(2)调清楚十字丝,选择好起始方向,消除视差;(3)一个测站上四个目标一测回的观测程序2. 度盘配置: 设共测4个测回,则第i个测回的度盘位置略大于(i-1)180/4.3. 一测回观测:(1)盘左。
选定一距离较远、目标明显的点(如A点)作为起始方向,将平读盘读数配置在稍大于0 o处,读取此时的读数;松开水平制动螺旋,顺时针方向依次照准B、C、D三目标读数;最后再次瞄准起始点A并读数,称为归零。
以上称为上半侧回。
两次瞄准A点的读数之差称为“归零差”,检核是否超限,超限及时放弃本测回,重新开始本测回。
(2)盘右。
先瞄准起始目标A,进行读数;然后按逆时针放线依次照准D、C、B、A各目标,并读数。
以上称之为下半测回,其归零差仍要满足规范要求。
上、下半测回构成了一个测回,检核本测回是否满足各项限差,如超限,重新开始本测回,合限,进行下一测回工作。
4.记录、计算(1)记录。
参考本指南所附的本次实验记录表格。
盘左各目标的读数按从上往下的顺序记录,盘右各目标读数按从下往上的顺序记录。
(2)两倍照准误差2C的计算。
按照下式计算2C对于同一台仪器,在同一测回内,各方向的2C值应为一个定值。
若有变化,其变化值不超过表1.1中规定的范围表1.1 水平角方向观测法的技术要求(3) 平均读数的计算。
测量实验报告 (已填写答案)

工程测量实验报告系别:_____________班级:_____________姓名:_____________学号:_____________工程测量实验室实验一水准仪的认识与使用1、实习报告中文字部分自己填写2、实验或实习报告中的表格,请填写自己或小组观测的数据一、实验目的:1.了解微倾式DS3水准仪的基本构造,认识其主要部件的名称和作用。
2.练习水准仪的安置,瞄准和读数。
3.练习一测站的测量、记录、计算和检核。
二、实验仪器设备和工具:每组实习设备为DS3微倾式水准仪一台、水准尺2根、尺垫1个、铅笔、计算器自备。
三、方法与步骤:1、水准仪的认识:(1)部件名称、位置、作用及使用方法。
(2)了解水准尺分划注记的规律,掌握读数方法。
2、水准仪的使用:(1)安置:要求高度适中,地面坚实稳固,架头水平,仪器连接牢固。
(2)粗平:观察左手大拇指旋转脚螺旋时的运动方向与圆水准气泡的移动方向之间的关系,从仪器构造上注意观察脚螺旋的顺时针(或逆时针)转动与仪器的升降之间的关系。
(3)瞄准水准尺:(4)精平与读数:安置→粗平→瞄准→精平→读数2、实验数据记录:(请填写自己观测的数据,以下为示例)测站测点后视读数(m)前视读数(m)高差(m)备注1 A-1 1.568 1.416 0.152 第1台阶2 A-2 1.568 1.265 0.303 第2台阶3 A-3 1.568 1.114 0.454 第3台阶4 A-4 1.568 0.966 0.602 第4台阶四、注意事项:1.中心连接螺旋要旋紧,防止仪器从架头上摔落。
2.每次读数前,均须消除视差和进行精确整平。
3.记录人员记录数据时,要向观测人员回报,记录以m为单位,记为mm。
4.为了人和仪器的安全,测站点和转点应选在路边。
5.仪器操作时不要用力过猛,脚螺旋,水平微动螺旋都有一定的调节范围,使用时不宜旋到顶端。
五、思考题:1、一个测站的水准测量中,已经观测了后视点,当观测前视点时是否还要再次粗略整平及精确整平?为什么?答:不能进行粗略整平。
工程测量实验报告

工程测量实习报告班级:组别姓名:学号:指导老师:实习地点:起止日期:目录前言一仪器检查二高程测量三导线测量四碎部测量五地形图的测绘六心得体会前言一、实习目的为巩固课堂教学知识,加深对测量学的基本理论的理解,能够用有关理论指导作业实践,做到理论与实践的相统一,提高分析问题、解决问题的能力,从而对工程测量学的基本内容得到一次实际应用,使所学知识进一步巩固、深化。
工程测量是一门测量学的基础学科,是进行一切测量工作的基础。
教学实习是测量教学的组成部分,除验证课堂理论外,也是巩固和深化课堂所学知识的重要环节,更是培养学生动手能力和训练严格的实践科学态度和工作作风的手段。
通过对DS3型微倾式水准仪、DJ6型光学经纬仪的使用进行地形图的测绘。
二、任务和要求1、掌握DS3型微倾式水准仪的安置、整平、瞄准与读数和测定地面两点间的高程;2、掌握DJ6型光学经纬仪的对中、整平、瞄准与读数和水平角、竖直角的测量;3、能够组织与实施导线测量、普通水准测量,观测值与成果均符合精度要求;能熟练用经纬仪测绘法测绘大比例地形图;4、测绘图幅30×40cm²,根据所测建筑物的实际情况决定图幅大小,最小为20×20cm²,比例尺为1:500的地形图一张;其中已知坐标方位角(500,500),已知高程10m三、实习注意事项1、实习过程中要合理安排,是每个人都有练习的机会,不要单纯地追求进度;组员之间应团结协作,密切配合,以确保实习任务顺利完成;2、实习过程中严格遵守《测量实验与实习须知》中的有关规定;3、实习前要做好准备,随实习进行阅读指导书有关章节;4、每一项测量工作完成后,要及时计算、整理成果填写表格。
原始数据、资料、成果应妥善保管。
四、组员内容一仪器检查领完仪器之后先看仪器表面是否有破损,然后进行仪器的检验与校核,用脚螺旋使水准仪圆水准器气泡居中,在短距离内确定三个闭合的点,测出各个点的高程,计算测得的数据。
工程测量第5版课程设计

工程测量第5版课程设计一、课程目标知识目标:1. 学生能够理解并掌握工程测量的基本原理,包括测量的概念、分类和基本方法。
2. 学生能够掌握第5版教材中涉及的各类测量仪器的使用方法、注意事项及其在工程中的应用。
3. 学生能够掌握测量数据的处理和分析方法,包括误差理论、数据校正和有效数字的运用。
技能目标:1. 学生能够运用所学知识,正确操作测量仪器,进行实际工程中的基本测量工作。
2. 学生能够运用测量数据处理的技巧,准确计算测量结果,并能对结果进行分析和评价。
3. 学生通过小组合作,能够设计简单的工程测量方案,解决实际问题。
情感态度价值观目标:1. 培养学生严谨的科学态度,注重实际操作中的精确性和规范性。
2. 增强学生的团队合作意识,使他们在小组合作中相互学习、相互尊重。
3. 培养学生对工程测量工作的兴趣,激发他们投身于工程建设的热情。
课程性质分析:本课程是工程类专业基础课程,强调理论与实践相结合,注重学生动手能力的培养。
学生特点分析:学生处于年级阶段,具备一定的理论基础,但对实际工程应用尚缺乏深入了解,需要通过实践提高其应用能力。
教学要求:结合教材内容,注重实用性,通过案例分析和实地操作,使学生在掌握知识的同时,提高解决实际问题的能力。
教学过程中应将目标分解为具体的学习成果,便于教学设计和评估。
二、教学内容1. 测量基本原理:包括测量的定义、分类、单位制和坐标系统等,重点讲解第5版教材中第一章内容。
2. 测量仪器及其使用:详细介绍水准仪、经纬仪、全站仪等常用测量仪器的构造、原理、操作方法和注意事项,对应教材第二章。
3. 测量数据处理:包括误差理论、数据校正、有效数字处理及测量结果的精度分析,重点阐述第三章内容。
4. 测量方法及应用:讲解地面测量、高程测量、角度测量、距离测量等基本测量方法及其在实际工程中的应用,结合教材第四章。
5. 工程测量实践:组织学生进行实地测量操作,如控制网建立、地形测绘等,提高学生动手能力,对应教材第五章。
测绘工程实训报告(通用30篇)

测绘工程实训报告(通用30篇)测绘工程实训报告一、什么是实训报告实训报告是指包含实训目的、实训环境、实训原理、实训过程、实训结果、实训总结等方面内容的书面汇报材料,类似于理科课程的实验报告。
实训报告主要用于加深学员对知识和技能的理解和认识。
实训,即“实习(践)”加“培训”,源自于IT业的管理实践和技术实践;引入到“营销管理”和“商务管理”专业实训,是对现有理论、事实的检验。
二、测绘工程实训报告(通用30篇)在当下社会,我们都不可避免地要接触到报告,不同种类的报告具有不同的用途。
你所见过的报告是什么样的呢?以下是小编整理的测绘工程实训报告(通用30篇),仅供参考,欢迎大家阅读。
测绘工程实训报告120xx年3月1日一大早,我们农水专业和水利水电专业五个班的同学在老师的带领下乘车前往怀柔区喇叭沟门进行为期8天的工程测量实习。
实习内容要求我们每组测绘200x200m,1:500比例尺地形图一幅,并在制定范围采集数据绘制等高线。
由于所测地区气候变化无常,有时是烈日当头,有时又是暴雨连天,在实习过程中,同学们都表现出较高的工作热情和协作精神,不畏酷暑,废寝忘食,密切配合,互帮互学,很认真地进行了测绘工作,并较好地完成了实习任务。
在野外实习过程中,许多同学的手被树枝划破,脸上晒起了皮,仍然坚持在第一线。
在测图过程中,同学们认真复习课堂所学理论知识,积极联系实际,计算精确,成图合格。
特别在实习报告的撰写过程中,他们善于总结经验,认真思考,基本达到实习要求。
第一天的实习生活是轻松的,大概是仅与斧头、铁钉、红油这些操作起来方便简单的工具打交道的缘故吧!就这样成功的完成了选择测控点的任务。
当我们拿着实习用品走向测量地点的时候,感受到的不是钢尺的娇贵,不是经纬仪的沉重,更不是即将面临的劳累与疲惫,而是那种对新生活的好奇与喜悦。
三位指导教师也认真负责,从编写实习计划到指导实习,他们不畏辛苦,勤恳工作,与学生打成一片,哪里有学生实习哪里就有他们的身影。

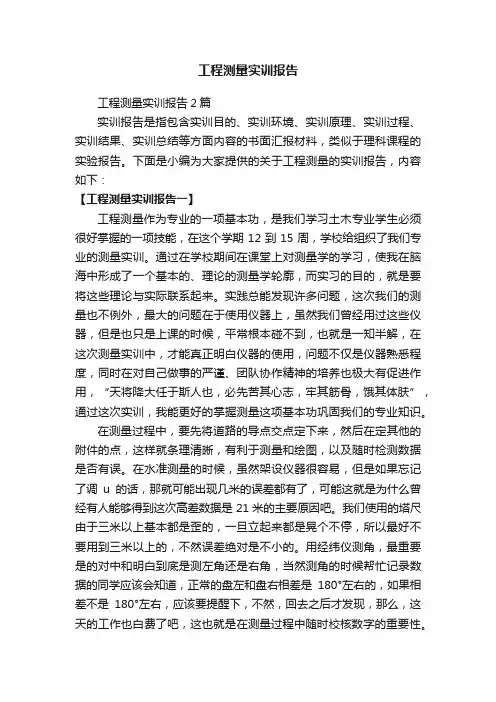

工程测量实训报告2篇

工程测量实训报告工程测量实训报告2篇实训报告是指包含实训目的、实训环境、实训原理、实训过程、实训结果、实训总结等方面内容的书面汇报材料,类似于理科课程的实验报告。
下面是小编为大家提供的关于工程测量的实训报告,内容如下:【工程测量实训报告一】工程测量作为专业的一项基本功,是我们学习土木专业学生必须很好掌握的一项技能,在这个学期12到15周,学校给组织了我们专业的测量实训。
通过在学校期间在课堂上对测量学的学习,使我在脑海中形成了一个基本的、理论的测量学轮廓,而实习的目的,就是要将这些理论与实际联系起来。
实践总能发现许多问题,这次我们的测量也不例外,最大的问题在于使用仪器上,虽然我们曾经用过这些仪器,但是也只是上课的时候,平常根本碰不到,也就是一知半解,在这次测量实训中,才能真正明白仪器的使用,问题不仅是仪器熟悉程度,同时在对自己做事的严谨、团队协作精神的培养也极大有促进作用,“天将降大任于斯人也,必先苦其心志,牢其筋骨,饿其体肤”,通过这次实训,我能更好的掌握测量这项基本功巩固我们的专业知识。
在测量过程中,要先将道路的导点交点定下来,然后在定其他的附件的点,这样就条理清晰,有利于测量和绘图,以及随时检测数据是否有误。
在水准测量的时候,虽然架设仪器很容易,但是如果忘记了调u的话,那就可能出现几米的误差都有了,可能这就是为什么曾经有人能够得到这次高差数据是21米的主要原因吧。
我们使用的塔尺由于三米以上基本都是歪的,一旦立起来都是晃个不停,所以最好不要用到三米以上的,不然误差绝对是不小的。
用经纬仪测角,最重要是的对中和明白到底是测左角还是右角,当然测角的时候帮忙记录数据的同学应该会知道,正常的盘左和盘右相差是180°左右的,如果相差不是180°左右,应该要提醒下,不然,回去之后才发现,那么,这天的工作也白费了吧,这也就是在测量过程中随时校核数字的重要性。
其实我个人觉得,水准仪和经纬仪比全站仪更精准,但是就是没有全站仪方便,如果距离近的、工作量小的,最好不要使用全站仪,因为误差很大,他的好处就是对准目标之后,一按下去,所有的数据都会出来,不需要去算这么麻烦。
工程测试技术实验报告

姓名:学号:班级:成绩:实验一 电阻式传感器的单臂电桥性能实验一、实验目的1、了解电阻应变式传感器的基本结构与使用方法。
2、掌握电阻应变式传感器放大电路的调试方法。
3、掌握单臂电桥电路的工作原理和性能。
二、实验所用单元电阻应变式传感器、调零电桥、差动放大器板、直流稳压电源、数字电压表、位移台架。
三、实验原理及电路1、电阻丝在外力作用下发生机械变形时,其阻值发生变化,这就是电阻应变效应,其关系为:ΔR/ R =K ε,ΔR 为电阻丝变化值,K 为应变灵敏系数,ε为电阻丝长度的相对变化量ΔL/ L 。
通过测量电路将电阻变化转换为电流或电压输出。
2、电阻应变式传感如图1-1所示。
传感器的主要部分是下、下两个悬臂梁,四个电阻应变片贴在梁的根部,可组成单臂、半桥与全桥电路,最大测量范围为±3mm 。
1342+5VR RR5R1─外壳 2─电阻应变片 3─测杆 4─等截面悬臂梁 5─面板接线图图1-1 电阻应变式传感器3、电阻应变式传感的单臂电桥电路如图1-2所示,图中R 1、R 2、R 3为固定,R 为电阻应变片,输出电压U O =EK ε,E 为电桥转换系数。
+5V R 2rR 1R R 1R 2R 4RP 2OP07R 3R 4RP 1R 5+15V-15V 调零电桥电 阻传感器差动放大器4321876RPR 3VA DB CE 图1-2 电阻式传感器单臂电桥实验电路图四、实验步骤1、固定好位移台架,将电阻应变式传感器置于位移台架上,调节测微器使其指示15mm 左右。
将测微器装入位移台架上部的开口处,旋转测微器测杆使其与电阻应变式传感器的测杆适度旋紧,然后调节两个滚花螺母使电阻式应变传感器上的两个悬梁处于水平状态,两个滚花螺母固定在开口处上下两侧。
2、将放大器放大倍数电位器RP 1旋钮(实验台为增益旋钮)逆时针旋到终端位置。
3、用导线将差动放大器的正负输入端连接,再将其输出端接到数字电压表的输入端;按下面板上电压量程转换开关的20V 档按键(实验台为将电压量程拨到20V 档);接通电源开关,旋动放大器的调零电位器RP 2旋钮,使电压表指示向零趋近,然后换到2V 量程,旋动调零电位器RP 2旋钮使电压表指示为零;此后调零电位器RP 2旋钮不再调节,根据实验适当调节增益电位器RP 1。
(16)《工程测量学》实验四:曲线测设

六、上交资料
各组交外业观测记录 1 份,各人交实验报告 1 份。
七、实验报告格式要求
采用学校规定的统一用本,实验时间、班级、作业小组、实验人员姓名等信息必须填写完整。
撰写者:刘尚国 于胜文
2
《工程测量学》课程实验 4:曲线测设
班级: 组长: 组号: 组员: (1)圆曲线要素 半径 R = 外矢距 E = m m 转向角α = 切曲差 q = (2)主要点里程计算 m 切线长 T = 曲线长 L = m m 实验日期:
(3)偏角法放样数据 桩号 相邻桩间 的曲线长度 (m) 各桩至 ZY(YZ) 的曲线长度 (m) 短弦法之 相邻桩间弦长 (m) 长弦法之 弦长 (m) 偏角 ° ′
《工程测量学》课程实验指导书
山东科技大学 测绘科学与工程学院
实验 4:曲线测设
一、工程应用背景
1、虽然目前道路曲线测设已普遍采用全站仪或 GPS RTK,但偏角法作为一种经典的、方便灵活的曲 线测设方法,在较多工程中还经常使用。
2、《铁路工程测量规范》(TB 10101-2009)的相关条文: 5.7.2 线路中线可采用极坐标法、GPS RTK 法和拨角放线法测设,并钉设中桩。 5.7.3 中桩测设应符合下列规定:...... 2 线路中线宜钉设公里桩和百米桩。 直线上中桩间距不宜大于 50m, 曲线上中桩间距不宜大于 20m。 如地形平坦且曲线半径大于 800m 时, 圆曲线内的中桩间距可为 40m。 在地形变化处或设计需要 时,应另设加桩。...... 5.7.4 全站仪中线测量应符合下列要求: 1 中线测量应采用 III 级及以上测距精度的全站仪进行施测。 2 中桩一般应直接从平面控制点测设。特殊困难条件下,可从平面控制点上发展附合导线或支导 线。支导线边数不应超过二条。 3 采用极坐标法测量中桩时,测设距离不宜大于 500m。 5.7.6 采用偏角法测设曲线中桩需要另行设置转点时,应钉设转点方桩。当转移置镜点多于 1 个时, 应与曲线控制桩闭合,闭合点点位误差的限差为 5cm。 2、《城市轨道交通工程测量规范》(GB50308-2008)的相关条文: 15.2.1 控制基标在线路直线段宜每 120m 设置一个,曲线段除在曲线要素点上设置控制基标外,曲线 要素点间距较大时还宜每 60m 设置一个。 15.2.2 控制基标设置在线路中线上时,在直线上,可采用截距法;在曲线上,曲线要素点的控制基 标可直接埋设,其他控制基标利用中线点采用偏角法进行测设。控制基标设置在线路中线一 侧时,可依据线路中线点按极坐标法测设。 15.3.1 加密基标在线路直线段应每 6m、曲线段应每 5m 设置一个。 15.3.3 曲线段加密基标测设方法和限差要求如下: 1 依据曲线上的控制基标,采用偏角法和水准测量方法,逐一测设曲线加密基标的位置和高程。 3 曲线加密基标平面位置和高程测定的限差应符合下列要求: 1)纵向:相邻基标间纵向误差为 5mm ; 2)横向:加密基标相对于控制基标的横向偏差应为 2mm ;......
《工程测量》实验报告书

《工程测量》实验报告书姓名:学号:组别:组长:小组成员:第一部分测量实验须知一、测量实验规定(1)在测量实验之前,应复习教材中的有关内容,认真仔细地预习实验或实验指导书,明确目的与要求、熟悉实验步骤、注意有关事项,并准备好所需文具用品,以保证按时完成实验任务。
(2)实验分小组进行,组长负责组织协调工作,办理所用仪器工具的借领和归还手续。
(3)实验应在规定的时间进行,不得无故缺席或迟到早退;应在指定的场地进行,不得擅自改变地点或离开现场。
(4)必须严格遵守本书列出的“测量仪器工具的借领与使用规则”和“测量记录与计算规则”(5)服从教师的指导,每人都必须认真、仔细地操作,培养独立工作能力和严谨的科学态度,同时要发扬互相协作精神。
每项实验都应取得合格的成果并提交书写工整规范的实验报告,经指导教师审阅签字后,方可交还测量仪器和工具,结束实验。
(6)实验过程中,应遵守纪律,爱护现场的花草、树木和农作物,爱护周围的各种公共设施,任意砍折、踩踏或损坏者应予赔偿。
二、测量仪器工具的借领与使用规则(1)测量仪器工具的借领1)在教师指定的地点办理借领手续,以小组为单位领取仪器工具。
2)借领时应该当场清点检查。
实物与清单是否相符,仪器工具及其附件是否齐全,背带及提手是否牢固,脚架是否完好等。
如有缺损,可以补领或更换。
3)离开借领地点之前,必须锁好仪器箱并捆扎好各种工具;搬运仪器工具时,必须轻取轻放,避免剧烈震动。
4)借出仪器工具之后,不得与其他小组擅自调换或转借。
5)实验结束,应及时收装仪器工具,送还借领处检查验收,消除借领手续。
如有遗失或损坏,应写出书面报告说明情况,并按有关规定给予赔偿。
(2)测量仪器使用注意事项1)携带仪器时,应注意检查仪器箱盖是否关紧锁好,拉手、背带是否牢固。
2)打开仪器箱之后,要看清并记住仪器在箱中的安放位置,避免以后装箱困难。
3)提取仪器之前,应注意先松开制动螺旋,再用双手握住支架或基座轻轻取出仪器,放在三脚架上,保持一手握住仪器,一手去拧连接螺旋,最后旋紧连接螺旋使仪器与脚架连接牢固。
工程测量课程极坐标法测设点位实验报告表式样

名称
检测边长
(m)
理论边长(m)较差源自(mm)相对精度检查结论:
点名
坐标
x/y(m)
点名
坐标
x/y(m)
站→向
°′″
站→设
°′″
拨向
角值
°′″
注:为防止仅依控制点置站计算的测设元素,在实地测设时个别视线方向受阻或量距不便,而耽误时间,应提供1-2套备选方案,并将相应方案的测设元素一并填至上表中。
3. 测设主要步骤
4.检查方法及结论(两种方法任选其一,或都选,或各选择一部分)
极坐标法测设点位实验报告表
日期年 月 日地点专业班级观测者学号记录者
仪器型号天气指导教师组长组号检查者
实验项目
极坐标法测设点位
成绩
注:本实验报告计4个部分,本页为第1、2部分
1.建筑物4个角点(见图2-4)坐标的计算
2.测设元素的计算
测站
定向点
测设点
反算坐标方位角
水平角
水平
距离
(m)
备注
点名
坐标
x/y(m)
方法一(在控制点置站检查)检查用表
测站: (x= ,y= ) 定向点: 定向方位角: 零方向度盘配置:
点名
水平角
°′″
距离
(m)
计算坐标(m)
设计坐标(m)
坐标差及点位偏差(m)
备注
x
y
x0
y0
dx
dy
ds
A
B
C
D
检查结论:
方法二(边长检查)检查用表
边长
名称
检测边长
(m)
理论边长
(m)
较差
(mm)
相对精度
工程测量实验报告(一)

实验日期
一、实验目的和要求
二、实验仪器和工具
三、实验方法和步骤
工程测量实验报告
专业
班级
姓名
学号
组号
实验名称:一、水准仪的认识和使用
实验日期
一、实验目的和要求
二、实验仪器和工具
三、实验方法和步骤
四、识别下列部件并写出它们的功能
部件名称
功能
准星和照门
目镜对光螺旋
物镜对光螺旋
制动螺旋
微动螺旋
微倾螺旋
脚螺旋
圆水准器
管水准器
五、实验数据记录
测点
后视读数(m)
前视读数(m)
测量学实验报告总结

测量学实验报告总结1、进一步巩固和加深测量基本理论和技术方法的理解和掌握并使之系统化、整体化;2、通过实习的全过程,提升使用测绘仪器的操作能力、测量计算能力和绘图能力,掌握测量基本技术工作的原则和步骤;3、掌握路线工程测量基本工作:中线测量和纵断面测量。
4、在各个施行性环节培养应用测量基本理论综合分析问题和解决问题的能力,训练严谨的科学态度和工作作风。
二、实训内容及步骤:本次实习共计一周,实习的主要地点主要是学校周边地区和校园内。
本次实习采纳教学与实习相结合的方式进行,也就是先由老师教授实习的内容和应注意的要求,然后同学们出去实习,完成当天安排的实习内容。
本次实习的安排主要有:〔1〕一般水准测量〔2〕四等水准测量〔3〕纵断面测量及绘图〔4〕场地抄平测量及绘图〔5〕闭合导线测量及绘图。
步骤简要:1〕拟定施测路线。
选一已知水准点作为高程起始点,记为BMi,选择有一定长度、一定高差的路线作为施测路线。
然后开始施测第一站。
以已知高程点BMi作后视,在其上立尺,在施测路线的前进方向上选择适当位置为第一个立尺点〔转点1〕作为前视点,在转点1处放置尺垫,立尺〔前视尺〕。
将水准仪安排在前后视距大致相等的位置〔常用步测〕,读数a1,记录;再转动望远镜瞄前尺读数b1,并记录2〕计算高差。
h1=后视读数一前视读数=a1-b1,将结果记入高差栏中。
然后将仪器迁至第二站,第一站的前视尺不动变为第二站的后视尺,第一站的后视尺移到转点2上,变为第二站的前视尺,按与第一站相同的方法进行观测、记录、计算。
按以上程序依选定的水准路线方向继续施测,直至回到起始水准点BM1为止,完成最后一个测站的观测记录。
3〕成果检核。
计算闭合水准路线的高差闭合差;假设高差闭合差超限,应先进行计算校核,假设非计算问题,则应进行返工重测。
我们按时完成了实习计划,而且完成状况很好。
实习过程中控制点的选取很重要,控制点应选在土质坚实、便于储存和安排水准仪的地方,相邻导线点间应通视合格,便于测角量距,边长约60米至100米左右。
(13)《工程测量学》实验三:归化法放样

六、上交资料和实验报告
各组交外业观测记录 1 份,各人交实验报告 1 份。实验报告采用学校规定的统一用本,实验时间、班 级、作业小组、实验人员姓名等信息必须填写完整。
撰写者:刘尚国 于胜文 2
《工程测量学》课程实验指导书
山东科技大学 测绘科学与工程学院
二、实验目的
1、学会过渡点坐标测量与现场计算的基本方法。 2、深化理解坐标法放样归化改正的基本原理,练习点位归化改正的基本操作方法。
三、实验任务
1、提前做好实验方案的设计,在选定的实验区域构建两个控制点,给定其已知坐标,设计可控范围 内的放样点坐标。 2、进一步练习全站仪直接坐标法放样的操作。 3、练习过渡点坐标、归化改正量的现场计算方法。
实验 3:归化法放样(1/2)
班级: 组长: 组号: 组员: (1)控制点坐标 点号 北坐标(N) 东坐标(E) 方位角 控制点间距 实验日期:
(2)放样点坐标 点号 北坐标(N) 东坐标(E) 备注
(3)极坐标法放样点位的归化改正 点号 精测距离 m 精测角度
0
推算方位角
0
计算坐标(m) N E
归化改正量(mm)
X 测 X 测站点 L cos( 测站点-后视点 ) Y测 Y测站点 L sin( 测站点-后视点 ) 归化改正量: X X 设 X 测 Y Y设 Y测
8、以上述示意图为例,依上述原理,可以在 K1 点安置测站,以 K2 点定向,采用全站仪内置程序按 半个盘面逐次放样出 A1-A5 的实地概略位置。若 K1 至 A4、A5 不通视,可以暂时搁置,之后再在 A2 点 设站放样。 9、依次把用三脚架或带支撑的对中杆,将棱镜准确安置在各过渡点上。然后按一个测回测量角度 , 盘左盘右测距 L。从而计算过渡点的坐标及归化改正量,对过渡点进行归化改正,并重新安置棱镜重复上 述步骤测量检核,直到归化改正量小于 5mm 。 (此为实验要求,实际工作有可能在 1mm 以内) 10、最后,在 A2 点安置仪器,检核轴线直线度和垂直度;或者按同样的归化改正放样方法,精确标 定 A4、A5 的位置。
测量学实验报告

测量学实验报告(实用版)编制人:__________________审核人:__________________审批人:__________________编制单位:__________________编制时间:____年____月____日序言下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!并且,本店铺为大家提供各种类型的实用范文,如工作计划、工作总结、演讲稿、合同范本、心得体会、条据文书、应急预案、教学资料、作文大全、其他范文等等,想了解不同范文格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of practical sample essays for everyone, such as work plans, work summaries, speech drafts, contract templates, personal experiences, policy documents, emergency plans, teaching materials, complete essays, and other sample essays. If you want to learn about different formats and writing methods of sample essays, please stay tuned!测量学实验报告测量学实验报告(精选4篇)测量学实验报告篇1一、实训目的:教学实训是测量教学的组成部分,除验证课堂理论外,也是深化课堂所学知识有机结合的重要环节,更是培养学生动手能力和训练严格的实践科学态度和工作作风的手段。
《工程测量》实验指导书:全站仪坐标放样

全站仪坐标放样(一)实验学时:2学时实验类型:验证实验要求:必做一、实验目的(一)掌握坐标反算。
(二)掌握极坐标法测设点位。
二、实验内容(一)全站仪对中、整平、建站。
(二)使用全站仪采用极坐标法测设点位。
三、实验原理、方法和手段(一)原理A,B为平面控制点,P为待测的点位,其坐标均为已知,用极坐标法测设P点。
以A 点位测站,用极坐标反算AB和AP的方位角αAB和αAP、水平角以及AP的水平距离D AP。
(二)方法、手段1.方法极坐标放样法。
2.手段利用全站仪根据坐标反算计算出两点坐标的放样数据—角度、距离进行放样。
教师现场指导、学生动手练习。
四、实验组织运行要求(一)实验要求1、以学生自主训练为主的开放模式组织教学。
以专业为对象,班级为单位分小组进行实验,由学院统一安排。
2、实验开始前,以小组为单位到测量实验室领取仪器和工具,并做好仪器使用登记工作。
领到仪器后,到指定实验地点集中,待实验指导教师作全面讲解后,方可开始实验。
3、对实验规定的各项内容,小组内每人均应轮流操作。
实验结束后,实验报告应独立完成。
4、实验应在规定时间内进行,不得无故缺席、迟到或早退;实验应在指定地点进行,不得擅自变更地点。
5、必须遵守本实验指导书所列的“测量仪器工具的借用规则”或“测量记录与计算的规则”。
6、应认真听取教师的指导,实验的具体操作应按实验指导书的要求、步骤进行。
7、实验中出现仪器故障、工具损坏和丢失等情况时,必须及时向指导教师报告,不可随意自行处理。
8、实验结束时,应把观测记录交实验指导教师审阅,经教师认可后方可收拾和清理仪器、工具。
最后,将仪器、工具归还实验室。
(二)测量仪器借用规则测量仪器精密、贵重,对测量仪器的正确使用、精心爱护和科学保养,是测量工作人员必须具备的素质和应该掌握的技能,也是保证测量成果质量、提高工作效率和延长仪器使用寿命的必要条件。
测量仪器、工具的借用必须遵守以下规则:1、每次实验前,以小组为单位。
工程测量课程四等(或三等)水准测量实验报告表式样

日期年 月 日地点专业班级观测者学号记录者
仪器型号天气指导教师组长组号检查者
实验项目
四等(或三等)水准测量
成绩
1.三、四等水准测量记录表(表格不够用时,可复印此表作为续表) NO:
测段起讫点
测
站
编
号
后
尺
下丝
前
尺
下丝
方向
及
尺号
标 尺 读 数
(K+黑)
减
红
高 差
中 数
备
考
上丝
上丝
后视距
前视距
黑 面
红 面
视距差d
∑d
各横行数字为观测计算序次
此栏下为具体观测
⑴
⑷
后
⑶
⑻
⒁
观测读数项为
⑴-⑻
计算检核项为
⑼-⒅
⑵
⑸
前
⑹
⑺
⒀
⑼
⑽
后-前
⒂
⒃
⒄
⒅
⑾
⑿
2.水准观测值略图(在图上标注点名、往返测高差、测段长、测段站数、不符值等)
工程测量见习报告范文

工程测量见习报告范文一、引言本见习报告旨在总结和分析在工程测量实习期间所学到的知识和技能。
通过实际操作和理论学习相结合的方式,加深对工程测量原理和方法的理解,提高实际操作的能力。
本报告将从以下几个方面进行分析和总结:见习背景、实习任务、实习内容、实习成果及感悟。
二、见习背景本次见习是在某市水利工程公司进行的,公司是一家以水利工程施工和管理为主的企业。
见习期间主要在工程现场进行实践操作,通过参与实际项目来学习和掌握工程测量的基本知识和技能。
三、实习任务1. 掌握工程测量的基本原理和方法;2. 学习和熟悉测量仪器的使用和维护;3. 独立完成小型工程测量任务;4. 参与大型工程测量任务的实施;5. 完成实习总结和报告。
四、实习内容1. 学习测量仪器的使用和维护在实习开始阶段,我首先学习了各种测量仪器的使用和维护。
对于经常使用的测距仪、全站仪和水准仪,我通过实际操作和导师的指导,学会了正确使用和校准这些测量仪器。
同时,我也学习了如何对测量仪器进行常规维护和保养,以确保其正常运行和准确测量。
2. 熟悉工程测量的基本知识和方法在实习过程中,我还学习了工程测量的基本知识和方法。
包括平面坐标系和高程坐标系的建立,控制点的设置和测量,线路测量和曲线测量等内容。
通过理论学习和实践操作的相结合,我对工程测量的原理和方法有了更深入和全面的了解。
3. 完成小型工程测量任务在实习期间,我也参与了一些小型工程测量任务的实施。
例如确定施工控制点的坐标,测量控制线路的长度和高程,以及对临时建筑物的位置和方位进行测量等。
通过这些任务的实施,我不仅熟悉了实际工程测量过程,还培养了独立操作和解决问题的能力。
4. 参与大型工程测量任务的实施除了完成小型工程测量任务,我还有幸参与了一些大型工程测量任务的实施。
这些任务包括道路施工的测量,桥梁施工的测量,以及水利工程建设的测量等。
通过参与这些实际工程项目的测量工作,我对工程测量的应用和实际操作有了更深入的认识和理解。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
《工程测量》课程实验报告
课程编号:-5
实验编号:9
实验内容:钢尺量距与直线定向
选课班级:____________________________ 组别:No._________________________ 组长:___________ 学号:______________ 组员:___________ 学号:______________ ___________ ______________
___________ ______________
___________ ______________
___________ ______________ 报告日期:________年_________月________日深圳大学土木工程学院
《工程测量》实验任务书
实验九:钢尺量距与直线定向
一、目的与要求
1.掌握钢尺量距的基本步骤,熟练掌握量距的技术要领与计算方法;
2.掌握用经纬仪直线定线的操作步骤及方法;
3.理解直线定向的原理,并理解直线定向的基本方法;
4.本次实验要求距离丈量的容许相对误差[K] = 1/3000。
二、计划与仪器准备
1.实验学时:2学时
2.主要设备:5″级电子经纬仪1台
三角架1副
钢卷尺(30m)1把
花杆3根
测钎4根
记录板1块
三、方法与步骤
(一)平坦地面的(水平)距离丈量
1.在较平坦的地面上选择相距大约80~100m的A、B两点,并用标杆桩定;
2.直线定线(采用经纬仪定线):在AB连线上用经纬仪和标杆进行直线定线,
分别用测钎桩定好AB连线上的各标志点(两点间距离应等于或小于钢卷尺的名义长度30m);
3.钢尺量距主要步骤:
1)后尺手持钢卷尺“0”刻度对准起点A。
前尺手持钢卷尺末端和一组测钎
沿丈量方向前进,到达直线定线时桩定好的第一个标志点,然后将钢卷
尺拉直;
2)前、后尺手同时将钢卷尺适当拉紧(钢尺应没有明显曲垂现象),第三位
组员用目测方式指挥前、后尺手调整钢卷尺的高度直至钢卷尺绷直水平。
后尺手钢尺的“0”刻度应对准A点,前尺手取一根测钎对准钢尺30m
刻度处垂直插入地面(此时,为了避免测量干扰和误测,应将之前直线
定线时桩定的测钎拔出收起);
3)量完第一尺段后,前、后尺手抬尺前进,直至后尺手到达第一根测钎处;
4)重复以上第2点操作步骤,丈量第二个整尺段,依次继续向前丈量。
测
量完一个尺段后,后尺手应收起前尺手桩定的测钎。
最后一段不足整尺
段的数值称为“余长”q
往。
第四位组员负责记录丈量的整尺段数n
往
和
余长q
往
,并及时整理和计算相关数据。
至此,完成“往测”工作;
5)然后以B点作为起点,“返测”回起点A。
“返测”时,采用上述同样的
方法和步骤,重新直线定线和钢尺丈量工作,并将返测的整尺段数n
返
和余长q
返
记入工作手簿。
至此,完成“返测”工作;
6)计算往、返丈量的相对误差K,并检验是否超出容许范围。
精度符合要
求时,取往、返观测值的平均值为线段AB的测量结果。
否则,需要重
新测量。
(二)倾斜地面的(水平)距离丈量
1. 在一明显倾斜的地面上选择相距大约60~80m的C、D两点,并用标杆桩定;
2. 直线定线:与平坦地面距离丈量的操作步骤一样;
3. 钢尺量距的主要步骤:与平坦地面的丈量方法基本一致。
但是,由于地面倾
斜,不容易丈量整尺段(本实验为30m)的距离,应根据倾斜的坡度决定每测段丈量的长度。
然后将各测段长度累计,即可得到往、返测的水平距离观测值。
容许相对误差及平均值的计算与平坦地面的处理方法一致。
四、实验报告要求
1.每组同学共同完成实验报告中的实验项目,观测、记录、计算等环节应轮换
进行。
在此基础上,每位同学还须独立完成实验报告“基础知识”的内容;
2.实验报告的填写要求字迹工整、清晰,不宜涂改。
万一发生书写错误,请用
双实线段将错误之处划去,并在其边上将正确的文字或者数字补上;
3.组长将本组实验报告及组员的“基础知识”收齐后装订成册,统一上交给指
导老师。
五、注意事项
1.在操作之前,组长应召集组员认真学习并理解任务书的要求和实验内容,并
制定具体实验计划;
2.以组为单位领取实验仪器,各组应清点数量、检查仪器(外观和部件)是否
有损坏之处。
一旦签字领取后,借出的仪器将被视为外观及性能均完好;3.归还仪器时,应按照领取时的状况归还实验室。
如发现仪器损坏、丢失,将
会追究相关责任,并可能承担支付相关维修费用或赔偿损失的经济责任;4.三脚架应确保安置稳妥后,才能安置仪器并牢固连接于脚架的承台,防止仪
器摔落;
5.调节各种螺旋应注意力度, 仪器操作时切勿用力过猛,脚螺旋、水平微动
螺旋等均有一定的调节范围,使用时不应超出可调节的范围;
6.选择好测站和待测点的位置,尽量避开人流和车辆的干扰;
7.钢尺量距中,返测是必须重新定线;测钎要插直,测钎数不要记错;每一段
的定线要准确,使钢尺在直线内丈量;
8.丈量距离时,要注意钢尺零点和终点的位置。
以及米、分米的注记,以防读
错;
9.钢尺应注意拉平,拉力应求一致。
遇斜坡或坑洼不平地带,则利用标杆或吊
垂球直接丈量出水平距离。
这时要特别注意将测尺端点准确的投影到地面上;
10.实习区域:土木工程学院院馆附近区域。
六、实验项目
实验九 钢尺量距与直线定向
仪器型号: 仪器编号: 测区位置: 天气情况:_____ 日期: 年 月 日 测量时间:自 : 测至 :____
前尺手(签名): 后尺手(签名): 记录/计算(签名): 辅助人员(签名):
3. 某钢尺名义长度为30.00m ,检定长度为30.006m ,检定温度t 0=20℃,拉力
P =100N 。
现用该尺丈量某段距离为D AB =325.62m ,丈量时温度t =28℃,拉力P =100N ,二点间高-5
授课班级:________ 组别:第__________组
姓名:学号:______________
基础知识9 钢尺量距与直线定向
1.填空题:
1)钢尺一般量距所使用的丈量工具有_____________、_____________、
_____________和_____________。
2)直线定线按距离丈量要求的精度不同,可分为_____________和
_____________两种方法。
3)精密钢尺量距需要进行三项改正,他们为_____________、
_____________、_____________。
2.单项选择题
1)某钢尺名义长度为30m,尺长改正数为-0.005m。
按标准拉力在20℃气
温下对平坦地面A、B两点进行丈量,丈量值为54.031m,则AB两点间
实际长度为______。
A.54.031m B.54.036m C.54.026m D.54.022m
2)丈量值比实际距离短的情况为_______。
A.钢尺比标准尺长B.钢尺倾斜
C.测量时温度比检定时低D.定线不准
3)用钢尺丈量AB、CD两线段。
AB往返较差为0.02m,平均值为120.356m;
CD往返较差为0.03m,平均值为200.457m,下面叙述正确的是______。
A.AB丈量精度比CD丈量精度高
B.AB丈量精度比CD丈量精度低
C.AB丈量精度同CD丈量精度相同
D.无法判别哪段距离丈量精度高
3.计算题
已知某钢尺的尺长方程式为:L=30-0.004+1.25×10-5×30×(t-20℃)(m)。
用它往返精密丈量AB连线的距离。
往测改正计算后总长为69.778m,返测丈量数据记录在下表内,试完成表内各项计算,并求出A、B两点间的水平距离和丈量的
改正后AB 往测总长= 69.7781m
(1)返测总长= __________ m; 往返较差= ___________ m;
(2)AB平均长度= __________ m; 相对误差= ___________。
