开关电源技术规格书
开关电源的产品技术规格书
开关电源的产品技术规格书深圳市普德新星电源技术有限公司产品技术规格书项目编号立项日期产品型号规格书版本开发工程师项目负责人审核栏拟制（研发工程师）日期审核（市场业务员）日期审核（测试工程师）日期审核（项目经理）日期批准（技术负责人）日期变更记录栏日期变更内容/原因文件版本号目录1.产品特点 (3)2.产品规格 (3)3.型号代码说明 (5)4.内部结构框图 (5)5.降额曲线 (5)6.输出特性 (5)7.产品安装方式说明 (6)8.产品安装使用说明 (7)9.包装、运输、储存 (7)引用标准：1、GB4943/EN60950：由电网供电的或由电池供电的信息技术类设备（含商业电子设备）的安全标准2、GB2324：电工电子产品基本环境试验规程3、EN55022：信息技术设备无线电干扰特性限值和测量方法4、IEC61000-4系列：电磁兼容性(EMC) 试验和测量技术5、IEC 61000-6-1 ：居住、商业、轻工业环境使用产品电磁抗扰度标准与测量6、IEC 61000-6-2 ：工业环境使用产品电磁抗扰度标准与测量7、GB 17625.1-1998：低压电气及电子设备发出的谐波电流限值（设备每相输入电流≤16A）8、GB/T 17626：电磁兼容试验和测量技术9、GB/T14714：微小型计算机系统设备用开关电源通用技术条件10、企业标准：引用文件：1、《技术规格书编写规范》定义了技术规格书的格式及文字样式2、《技术规格书封面：中文和英文》定义了技术规格书中文/英文版的封面格式及文字样式3、《客户规格承认书封面：中文和英文》定义了送客户签字确认的规格书封面格式及文字样式文件说明：1、本文件名称为《产品技术规格书》，制定本文件的旨在规范本司产品所有可量化的技术指标，是产品设计开发、测试验证、生产检验的重要依据。
2、本文件和技术规格书封面可构成《产品技术规格书》；和客户承认书封面可以构成《客户规格承认书》。
导轨式开关电源DR-30规格书
特点：
● ● ● ● ● ●
导轨式单路输出开关电源
交流 输入电压范围 体积小，重量轻，效率高 保护特性：短路/过载/过压 具有开机显示(发光二极管) 100%满负荷烧机测试 3年品质保证
尺寸：78*93*56mm
电气规格
型号
直流输出电压 输出电压容差 额定输出电流 输出 输出电流范围 输出功率 纹波及噪音 直流电压可调范围 启动、上升、保持时间 输入电压范围 交流输入电流 输入 效率 冲击电流 漏电流 过载保护 保护 特性 过压保护 保护方式：关断输出，异常条件移除后可自动恢复 工作温度、湿度 环境 保存温度、湿度 抗震性 安全 符合 标准 其它 耐压性 绝缘电阻 安全标准 EMC标准 重量 包装 备注 1. 所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。 2. 纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。 3. 容差是电压设定误差、电压调整率和电流调整率之总和。 -10℃～+60℃;20%～90%RH(请参考负载减额曲线) -20℃～+85℃;10%～95%RH无冷凝 10～500Hz，2G 10min./1周期，时长60分钟，各轴 输入输出间：1.5KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC DR-30-5 5V ±1% 3A 0-3A 15W 80mVp-p ±10% 800ms,60ms,20ms/230VAC. 90～264VAC 47～ 63Hz，127 373VDC ～ 0.88A/115V 0.48A/230VAC 81% 83% DR-30-12 12V ±1% 2A 0-2A 24W 100mVp-p ±10% DR-30-24 24V ±1% 1.5A 0-1.5A 36W 150mVp-p ±108
开关电源规格书word资料16页

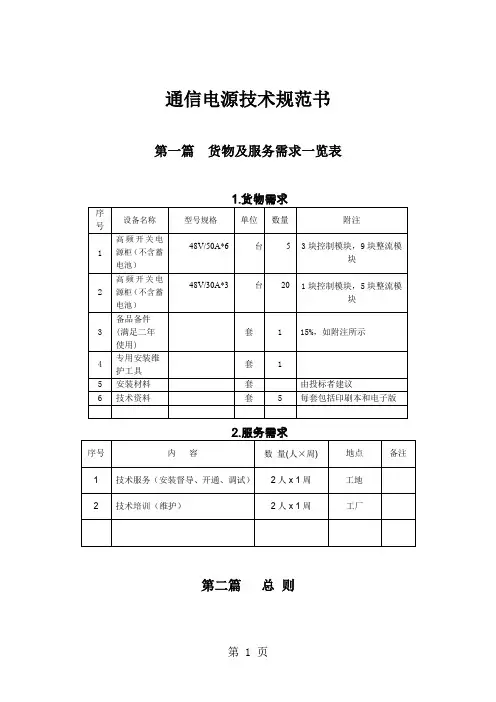

通信电源技术规范书第一篇货物及服务需求一览表第二篇总则1.总则说明与评价准则1.1 投标者应仔细阅读招标者发出的招标书中规定的所有条款，包括各项技术规格。
1.2 投标者提供的产品技术规格应与招标书中提出的要求一致。
投标者也可推荐出与招标书中规定的规格相类似的定型产品，但必须提供详细的技术规格偏差表。
1.3 投标者可推荐应用最新技术制造的产品，但其规格应相当或超过招标书中陈述的技术规格。
这种产品的性能、可靠性与耐久性必须有显著的提高，并在投标书中就选择该产品的意图提供详尽的证明文件及解释。
1.4 招标采购的设备应设计先进，采用经过验证的新工艺、新技术,并已有供货历史。
投标者应提供设备供应商(厂家)在生产该设备中经验方面的资料。
★1.5 对于招标书中提出的所有项目，投标者应表明在最近三年中所生产设备的编号(应与招标书提出的设备类型一致或非常相近)，并附有主要用户名单以作参考。
投标商所供系统设备(应与招标书提出的设备类型一致或非常相近)在近3年中，铁路干线合同应累计500km以上。
1.6 评标及对中标者的选择都应以每个项目的总价格为基础，包括给予整个项目的折扣(如果有的话)。
然而，投标者应在投标价格表中列出每一分项目的单价与总价以及整套设备的总价，如果某个项目的总价出现错误，则以所报单价为依据，由买方重新评估总价。
1.7 根据招标者的意见，假如以合理价格对整套设备投标不能接受时，招标者有保留继续估价的权利，可以从原有整套项目中删去一项或几项，或从原有分项目中删去一个或几个部分，或单项估价。
2.技术规范总则2.1 除非在技术规范中另作规定，所有的设备和仪器的工作电源均采用单相交流220V(±10％)、50Hz(±1)。
设备应能在室外环境温度为-8～+45℃或者室内环境温度为+5～+40℃、相对湿度为90％(在+25℃时)、海拔高度在1000m 的条件下，连续运行24小时以上。
如果产品不能满足这些要求，投标者应申报偏差值。
开关电源技术参数

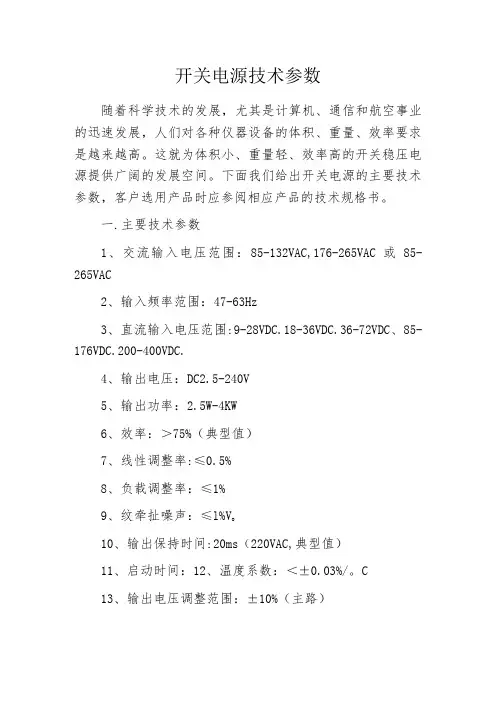

开关电源技术参数随着科学技术的发展，尤其是计算机、通信和航空事业的迅速发展，人们对各种仪器设备的体积、重量、效率要求是越来越高。
这就为体积小、重量轻、效率高的开关稳压电源提供广阔的发展空间。
下面我们给出开关电源的主要技术参数，客户选用产品时应参阅相应产品的技术规格书。
一.主要技术参数1、交流输入电压范围：85-132VAC,176-265VAC或85-265VAC2、输入频率范围：47-63Hz3、直流输入电压范围:9-28VDC.18-36VDC.36-72VDC、85-176VDC.200-400VDC.4、输出电压：DC2.5-240V5、输出功率：2.5W-4KW6、效率：＞75%（典型值）7、线性调整率:≤0.5%8、负载调整率：≤1%9、纹牵扯噪声：≤l%V o10、输出保持时间:20ms（220VAC,典型值）11、启动时间：12、温度系数：＜±0.03%/。
C13、输出电压调整范围：±10%（主路）14、输出过载保护：105%-150%15、输出过压保护：115%-150%16、耐压:输入-输出3KVAC∕Inin(1.5KVAC∕min),输入一地1.5KVAC∕min.输出一地0.5KVDC∕min17、绝缘阻抗：2100M。
(500VDC)18、工作环境温度：0-45o C.-10o C-60o C.-25o C-60o C.-25o C-75o C19、安全标准:符合GB4943,U1.1950,EN60950,CE,CCC等安全规范20、EMC标准：符合EN55022C1.ASSB,FCCPar115,EN6100021.寿命：可以在45。
C的环境温度下，满载工作一年以上。
开 关 电 源 规 格 书
LED Strip Specifications产品规格书DESCRIPTION：Edgemax Standard产品名称: Edgemax 标准型MODEL NO:产品型号:EDGEMAX-LED-ALS-24V-W23-300-5EDGEMAX-LED-ALS-24V-W23-360-5EDGEMAX-LED-ALS-24V-W23-470-9Shanghai Edge Light Industry Co.,LTD.TEL:+86-21-64412288FAX:+86-21-64412266E-mail: info@12改 订 记 录 表Record of modification名称/ Description ：Edgemax 改订 年 月 日 Modification date 改订表示 Modification description 改订内容 Modification Content 实施日期 Operating date制定人 Tabulator 确认 Confirmation 初版 First edition 初审 Primarily Approved by 复审Review2013.11.292013.11.292013.11.203目录Table of contents1.产品概况 Products profile ·················································································································· 4 （1）实物图 Picture of real products ······················································································································ 4 （2）配件 Accessories ··········································································································································· 5 （3）连接方式 Connection mode ·································································································.......................... 7 2.平面尺寸图Dimension （mm ） (8)3.材料组成 Material composition ······························································································································ 9 （1）物料清单 Material list ····································································································································· 9 4.部品规格 Specifications ········································································································································· 9 5.适用范围及特点 Characteristics and range of application ····················································································· 9 6.注意事项 Notice ··················································································································································· 10 7.电路原理图 Circuit schematic diagram ················································································································ 11 （1）EDGEMAX-LED-ALS-24V-W23-300-5 ·········································································································· 11 （2）EDGEMAX-LED-ALS-24V-W23-360-5 ·········································································································· 11 （3）EDGEMAX-LED-ALS-24V-W23-470-9 ········································································································· 12 8.光电测试报告 Photoelectric test report ················································································································ 13 9.LED 参数Features····························································································································· 15 10.技术要求Technical Request ·············································· (16)11.使用说明Use manual ······················································································································ 16 12.包装 packaging ································································································································· (17)13.命名规则 How to name (18)41.产品概况 Products profile（1）.实物图 Picture of real products5（2）.配件Accessories螺丝（2个）EM Screw(2)刺破端子连接方式Connection mode Pierced the terminal 可选配件Optional AccessoriesEM 连接线300mmEM Connecting line 300mm6 EM 连线带5.5 端子70mmEM Connecting line and 5.5DC Jack 70mm EM 连接线70mmEM Connecting line 70mmEM 连接线带5.5 端子600mmEM Connecting line and 5.5DC Jack 600mm7（3）.连接方式Connection mode连接方式A A Connection mode连接方式B B Connection mode备注：红色线为正极，黑色线为负极，中间绿色线接调光器。
巨能伟业开关电源规格书
注: 保护闭锁,电路恢复后，市电断电≥2S，重新上电，电源恢复正常工作。
4 其它特性
序号
项目
技术要求
4.1 MTBF
≥40,000
4.2 漏电流
＜1.0mA(Vin=220Vac)
VAC 测试条件：满载
VAC
A
HI-CUP 打嗝自恢
复，避免了电源长
A
期短路后损坏电
源。
VDC
单
备注
位
H
GB8898-2001 9.1.1 项测试方法
六、安规特性
第4页共7页
深圳市巨能伟业技术有限公司
序号
项目
抗电 输 入 对 1
强度 输出
抗电 输 入 对
2
强度 地
抗电 输 出 对 3
强度 地
测试条件
产品名称:N200V5-A 版本号: V1.1 日期: 2012/3/31
备注
2000Vac/10mA/1min
一般要求 GB/T 2423.22-2002 电工电子产品环境试验，第 2 部分：试验 N：温度变化 GB/T 14508-93 等级公路货物运输机械环境条件 EN55022：1998 信息技术设备—无线干扰特性—限值和测量方法； EN55024：1998 信息技术设备—抗干扰特性—限值和测量方法； CEI IEC 61000-4-2 2001 电磁兼容 试验和测量技术 静电放电抗扰度试验 CEI IEC 61000-4-3 2002 电磁兼容 试验和测量技术 射频电磁场辐射扰抗扰度试验 CEI IEC 61000-4-4 1998 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 CEI IEC 61000-4-5 1999 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验 CEI IEC 61000-4-6 2001 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度 CEI IEC 61000-4-8 1993 电磁兼容 试验和测量技术 工频磁场抗扰度试验 CEI IEC 61000-4-11 1994 电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度
5V 4A开关电源规格书
S-B20-5系列
产品图片
产品特点
内置EMI滤波器
100%负载老化测试
输入电压范围宽
输出电压精确稳定
输出过电压、过电流及输出短路保护
低输出纹波和噪声
一年保修期
平均无故障工作时间＞50,000小时
产品电气参数
输入规格
输入电压
AC90V---264V
输入频率
47-63Hz
绝缘强度
输入---输出
1500VAC/1min
输入---地
1500VAC/1min
输出---地
500VAC/1min
安全标准
符合GB4943, UL60950-1,EN60950-1
EMC标准
符合GB9254, EN55022 class A
环境
工作温度
-20℃~60℃/ 20%~90%RH(无结霜)
存储温度
–40℃~85℃/ 10%~95%RH(无结霜)
海拔高度
≦4000M
结构
尺寸（mm）
长58X宽38 X高33
散热方式
冷却形式
风扇形式冷却
重量ห้องสมุดไป่ตู้
0.325KG/PCS
产品型号表
产品型号
输出规格
纹波、噪声
效率
S--B20-5
5V
4A
60mV
85%
输入浪涌
冷态时20A@120VAC 40A@230VAC
输出规格
输出电压可调整范围
±10%
启动时间
≦1S (230V输入，Io=100%)
保持时间
≧20mS (230V输入，Io=100%)
201W开关电源规格书
HGS-201-12
12V/16.5A 198W 150mVp-p 10 ~ 13.2V 0.5% 0.5%
HGS-201-15
15V/ 13A 198W 150mVp-p 13.5 ~ 18V 0.5% 0.5%
HGS-201-24
24V/8.3A 199.2W 150mVp-p 20 ~ 26.4V 0.5% 0.5%
40
50
60 (HORIZONTAL)
AMBIENT TEMPERATURE (
)
80 160
85 90 170 180
95 190
100 200
105 210
110 220
115 120 125 230 240 250
INPUT VOLTAGE (VAC) 60Hz
TEL 0577-61800128 61803276
-10 ~ +50 -20 ~ +85 , 10 ~ 95% RH
ENVIRONMENT
WORKING TEMP. HUMIDITY STORAGE TEMP., HUMIDITY VIBRATION WITHSTAND VOLTAGE ISOLATION RESISTANCE STANDARDS / DIMENSION/PACING
200W 200W Single Output Switching Power Supply
HGS-201
AC input tange selectable by switch Protections: Shot circuit/Over voltage Over load/Over temp Cooling by free air convection 25khz Fixed switching frequency at 25khz 100% 100% full load burn-in test Low cost, high reliability 1 year warranty
SPS5000X系列宽范围可编程直流开关电源数据手册说明书
数据手册产品综述SPS5000X系列是一款可提供宽范围单路输出，多路输出，限定功率的可编程直流开关电源。
该系列包含16种机型，具备40V,50V,80V,160V额定输出电压，180W,360W,720W,1080W的最大输出功率。
用户可串联两台或并联最多3台同型号电源。
本系列产品通过组合可以满足用户0~320V,0~270A的组合选型，最大组合功率可达3240W，满足不同的应用场景。
SPS5000X系列可编程直流开关电源配备了2.4英寸高亮度OLED显示屏，拥有友好的人机交互界面和优异的性能指标，设置最小分辨率为1mV/1mA。
输出电压，电流上升速度可调，具有恒压，恒流两种输出模式，也支持List序列编程模式，同时具备过压，过流，过功率，过温全方位保护，高精度，低噪声，可靠性高等特点。
标配LAN/USB通讯接口，模拟控制接口，产品可通过Web网页进行远程控制。
可广泛应用于多种要求苛刻的测试场所，例如电源行业，实验室通用测试，LED照明行业，汽车电子等多种领域。
特性与优点额定电压：40V，50V ，80V，160V 额定输出功率：180 W，360W，720W，1080W定功率输出，满足电压，电流宽范围输出，高效率开关型电源CV，CC优先模式选择，更好的保护待测物快速输出响应时间<1ms电压，电流上升/下降速率可调设置，回读分辨率1 mV，1mA自带泄放电路控制，关机后可将输出电容中的电量泄放置安全电压以下支持远端电压补偿Sense功能支持本地List功能50步编辑，USB导入List序列文件外部模拟量电压，电阻控制，电压，电流监控输出过电压、过电流、限功率、过温保护，安全可靠2.4英寸OLED高亮度显示屏，可拥有170度宽广的观察视角配置USB，LAN标准通信接口，选配USB-GPIB模块拥有1/2，1/3，1/6机架尺寸的外形，灵活组装内嵌了Web Server，无需安装驱动软件和上位机软件，通过浏览器即可对仪器进行远程控制1 SPS5000X系列宽范围可编程直流开关电源数据手册SPS5000X 系列宽范围可编程直流开关电源数据手册 2设计特色宽范围输出在限定输出功率条件下，电压电流量程自动切换，在一台电源上实现多种电压和电流的组合输出。
《开关电源规格书》.(DOC)
通信电源技术规范书第一篇货物及服务需求一览表第二篇总则1.总则说明与评价准则1.1 投标者应仔细阅读招标者发出的招标书中规定的所有条款，包括各项技术规格。
1.2 投标者提供的产品技术规格应与招标书中提出的要求一致。
投标者也可推荐出与招标书中规定的规格相类似的定型产品，但必须提供详细的技术规格偏差表。
1.3 投标者可推荐应用最新技术制造的产品，但其规格应相当或超过招标书中陈述的技术规格。
这种产品的性能、可靠性与耐久性必须有显著的提高，并在投标书中就选择该产品的意图提供详尽的证明文件及解释。
1.4 招标采购的设备应设计先进，采用经过验证的新工艺、新技术,并已有供货历史。
投标者应提供设备供应商(厂家)在生产该设备中经验方面的资料。
★1.5 对于招标书中提出的所有项目，投标者应表明在最近三年中所生产设备的编号(应与招标书提出的设备类型一致或非常相近)，并附有主要用户名单以作参考。
投标商所供系统设备(应与招标书提出的设备类型一致或非常相近)在近3年中，铁路干线合同应累计500km以上。
1.6 评标及对中标者的选择都应以每个项目的总价格为基础，包括给予整个项目的折扣(如果有的话)。
然而，投标者应在投标价格表中列出每一分项目的单价与总价以及整套设备的总价，如果某个项目的总价出现错误，则以所报单价为依据，由买方重新评估总价。
1.7 根据招标者的意见，假如以合理价格对整套设备投标不能接受时，招标者有保留继续估价的权利，可以从原有整套项目中删去一项或几项，或从原有分项目中删去一个或几个部分，或单项估价。
2.技术规范总则2.1 除非在技术规范中另作规定，所有的设备和仪器的工作电源均采用单相交流220V(±10％)、50Hz(±1)。
设备应能在室外环境温度为-8～+45℃或者室内环境温度为+5～+40℃、相对湿度为90％(在+25℃时)、海拔高度在1000m的条件下，连续运行24小时以上。
如果产品不能满足这些要求，投标者应申报偏差值。
RGN035N10A规格书
RGN035N10A规格书1高频开关电源设备（包括交直流配电部分)（1）本次需求的组合开关电源是指在一个机架中,由交流配电单元、直流配电单元和整流模块、监控单元、蓄电池组组成。
硬件和软件系统应采用模块式的硬件结构，便于扩充，并能容纳新业务和新技术。
提供的设备应全部采用经过老化测试和严格筛选的优质元器件，组装过程应有严格的质量控制，确保长期使用的高稳定性、高可靠性，系统构成应具有冗余和容错等安全措施。
（2）机械结构设备的总体结构应充分考虑安装、维护的方便和扩充容量或调整设备数量的灵活性，实现硬件模块化。
应具有足够的机械强度和钢度。
设备的安装和固定方式应具有防震抗振能力。
应保证设备经过常规的运输、储存和安装后不产生破损、变形。
投标人应提供设备的机械结构、品种规格及安装规程等方面的详细说明。
设备在预防意外撞击部位、可接触至布线低部位和危险电压的部位均必须提供罩盖。
对高压等危险部位应有特殊标志。
每一列机架在走道边上及每一个机架在前方或背面必须有清楚的标志。
插入模块应有导向装置。
设备应配有安装该系统所必需的铁架、支撑架、电缆支架、电缆走道、底座、底盘及全部连接件紧固件。
插接件必须接触完全可靠、结构坚实。
借助手或简单工具易于插入或拔出。
并有定位和锁定装置。
去机架之间、机架内各机框之间应采用接插件实现电缆连接。
线缆在机架内排放的位置应设计合理，不得妨碍或影响日常维护、测试工作的进行。
电源及蓄电池合用一个机架。
设备内的所有焊点不得有虚焊、假焊和混线。
投标人应保证不使用具有腐蚀性的助焊剂。
设备应配备与设备有关的全部布线并提供布线及相关连接电缆（至蓄电池等设备）的详细说明及有关的规范。
技术规范书-中国铁塔股份有限公司2015年度开关电源供应商认证组合式高频开关电源资料
中国铁塔股份有限公司2015度年开关电源供应商认证技术规范书组合式高频开关电源目录1.概述 (1)1.1 定义 (1)1.2 必须满足的技术标准/规范 (1)2.主要技术要求 (2)2.1 系统规格要求 (2)2.2 环境条件要求 (2)2.3 外形结构要求 (2)2.4 系统总体要求 (3)2.5 整流模块要求 (10)2.6 标志要求 (15)2.7 包装要求 (15)2.8 环保要求 (16)3.技术服务要求 (16)3.1 设备检验 (16)3.2 工程服务 (18)3.3 保修 (20)3.4 技术培训 (25)4.附件 (26)1.概述1.1 定义本规范书为中国铁塔股份有限公司2015年度开关电源供应商认证-组合式开关电源的技术要求和供货要求，提供给组合式开关电源供应商（供应商）进行技术应答和报价书之用。
1.1.1 本技术规范书应视为保证中国铁塔在组合式开关电源所需的最低要求。
如有遗漏，供应商应予以补充，否则一旦中标将认为供应商认同遗漏部分并免费提供。
1.1.2 根据本规范书要求，供应商应在应答中说明给中国铁塔提供的技术文件、技术支持、人员培训等的范围和程度。
1.2.3 供应商提出的建议书应包括以下内容：（1）请按照本技术规范书附表2提供组合式开关电源的主要设备、元器件的生产厂家和技术指标。
（2）每一种组合式开关电源系统的详细技术性能、功能和指标、工作原理、方框图、结构图片（容量、尺寸和重量）等(以附件形式提供电子版文档)。
（3）操作和维护手册(以附件形式提供电子版文档)。
（4）远程通信接口及控制软件的通信协议及版本号(以附件形式提供电子版文档)。
注：所有电子版附件应统一放置在独立的文件夹中，便于检索。
1.2 必须满足的技术标准/规范1.2.1 供应商的设备应符合以下技术标准：（1）YD/T 1058-2007 《通信用高频开关电源系统》（2）YD/T 731-2008《通信用高频开关整流器》（3）YD/T 585-2010《通信用配电设备》（4）YD/T 1051-2010 《通信局（站）电源系统总技术要求》（5）YD/T 5040-2005 《通信电源设备安装工程设计规范》（6）YD/T 983-2013《通信电源设备电磁兼容性限值及测量方法》（7）YD/T 944-2007 《通信电源设备的防雷技术要求和测试方法》（8）YD 5083-2005 《电信设备抗地震性能检测规范》（9）YD 5096-2005 《通信用电源设备抗地震性能检测规范》（10）QZTT 1007-2014 《中国铁塔股份有限公司新建配套设施标准汇总册》（11）QZTT ****-2015 《组合式高频开关电源系统监测规范（试行）》1.2.2 中国铁塔的企业标准与中国行业标准不一致的地方，以中国铁塔的企业标准为准；本文件提出的具体技术要求高于上述文件和规范要求的，以本文件为准。
开关电源通用技术规范要求
开关电源通⽤技术规范要求江苏省⼴电有线信息⽹络股份有限公司苏州分公司传输中⼼机房⼯程⼤容量⾼频开关电源技术规范书⼆○⼀七年六⽉⽬录1.概述 (1)1.1.定义 (1)1.2.必须满⾜的技术标准/规范 (3)2.主要技术要求 (3)2.1.系统规格 (3)2.2.环境条件 (4)2.3.系统总体 (4)2.4.交流配电 (9)2.5.整流模块 (10)2.6.直流配电屏（不含⾼阻配电屏） (11)2.7.监控模块 (12)2.8.外观与结构 (14)2.9.补充要求 (15)2.10.节能环保 (18)3.技术服务要求 (20)3.1.设备检验 (20)3.1.1.⼯程技术协调会 (20)3.1.2.出⼚检验 (20)3.1.3.供货 (21)3.1.4.到货检验 (22)3.1.5.到货抽检 (22)3.2.⼯程服务 (24)3.2.1.安装调测服务（交钥匙⼯程） (24)3.2.2.督导调测服务 (25)3.2.3.督导服务 (26)3.3.设备验收 (26)3.3.1初验 (26)3.3.2.试运⾏ (27)3.3.3.终验 (27)3.4.保修 (28)3.4.1.保修期 (28)3.4.2.设备巡检服务 (28)3.4.3故障件修理 (28)3.4.4.故障响应及技术⽀持服务 (29)3.4.5备件供应 (31)3.4.6.技术⽂件 (32)3.4.7.软件补丁 (32)3.4.8.特殊情况下的服务 (32)3.4.9.电⼦⽂档提供服务 (33)3.4.10.资料共享 (33)3.5.技术培训 (33)3.5.1.现场培训 (33)3.5.2.其它培训 (33)3.6.其它服务要求 (34)4.技术建议书 (35)4.1.配置原则与⽅案 (35)4.2.区域项⽬要求 (35)4.3.补充说明 (35)1. 概述1.1. 定义1.本规范书为江苏省⼴电有线信息⽹络股份有限公司苏州分公司(以下简称苏州⼴电）⼤容量⾼频开关电源采购项⽬招标⽂件的技术要求和供货要求，提供给分⽴式开关电源供应商（投标⽅）进⾏技术应答和报价书之⽤。
500W开关电源规格书
过电压 高温 工作温度
检测内部环境温度>55℃风扇开启，<45℃时风扇关，>80℃时，关闭输出电压，温度恢复后自动恢复。 工作温度-10~+60℃/相对湿度20 ~ 90 ％RH （参照输出负载降额曲线） -20 ~ +85 ℃, 10 ~ 95% RH 10 ~ 500Hz, 2G 10min./1cycle, 60min. Each along X, Y, Z 各轴向 输入-输出：1.5kVAC,输入-外壳:1.5kVAC,输出-外壳:0.5kVAC 输入-输出,输入-外壳,输出-外壳:100MΩ/500VDC 安全参照UL60950，UL1950设计，电磁兼容参照EN55022设计. 170×120×93mm（L×W×H）, 1.9Kg/只; 8pcs/15.2Kg/0.023m 3
4-
M
3
100
+S
8
YUEQING HNJI ELECTRONIC CO.,LTD 直 流输 出
信号端子
+V +V +V - V - V - V
9 10 11 12 13 14
-S
信号端子
15
注：4，5脚为空脚 6，7脚为远程开/关机，短接为开机； 8，15脚为远程电压补偿
输出降额曲线
静态特性(24V)
Ta=25℃
100
HGS-500-24~48
32 28
300
80
24
200 150 100 50 25
60
HGS-500-12~15
20 16 12 8
40
20
-10
0
10
20
30
40
50
开关电源技术规范书-答
开关电源技术规范书-答****************************************ICT⾻⼲⽹⼯程电源设备技术规范书（开关电源系统）****************************************集团有限公司第⼀部分⼯程需求表⽬录⼀. 概述⼆. 供货及服务内容三. 技术服务要求四. 报价要求五. 交货地点六. 交货时间七. 采购清单第⼀部分⼯程需求表⼀. 概述1.本⽂件为ICT⾻⼲⽹⼯程开关电源系统招标⽂件的⼯程需求表部分。
答：满⾜。
2.投标的设备必须符合本招标⽂件技术规范书的所有要求。
如有异于技术规范书要求的地⽅应说明。
答：满⾜。
⼆. 供货及服务内容1.货物采购清单见表1。
答：满⾜。
2.技术要求见第⼆部分“技术规范书”。
答：满⾜。
3.投标⽅为本⼯程⾄少提供以下技术服务：----技术⽂件----⼯⼚检验----施⼯、质保维护督导（具体时间根据招标⽅要求）----⼈员培训（设备安装及控制，维护；对施⼯⼈员及最终⽤户）----现场故障排除答：满⾜。
三. 技术服务要求1. 技术⽂件要求详见第⼆部分“技术规范书”。
2. 技术培训要求详见第⼆部分“技术规范书”。
答：满⾜。
四. 报价要求1.投标⽅应列出所提供的设备及其主要部件、安装材料（含机架加固件）清单、备品备件（整流模块、监控模块及其他必须的备品备件）清单、技术服务项⽬清单。
投标⽅应⾃⾏提供⼀定数量的易损易耗部件的备品备件⽤于现场故障的维修。
答：满⾜。
2.备品备件数量：供应商应提供所有备件2年维护需求的备件，提供所建议的备件清单。
答：满⾜。
投标货物备件为：DZY-48/50H整流模块10个；SP-48/6000整流模块10个；48V600A系统⽤DKD 31控制器2个；48V1000A系统⽤DKD控制器1个；48V1600A系统⽤DKD控制器2个；48V2000A系统⽤DKD控制器1个；400A电池熔丝10个；1000A电池熔丝5个；40KA防雷器5个。
（技术规范标准）高频开关电源技术规范书
（技术规范标准）高频开关电源技术规范书2011年主网技改工程通讯系统电源（高频开关电源、免维护电池）技术规范书1、概述1.1本技术规范书仅适用于2011主网技改工程。
1.2本规范未对一切技术细节做出规定，也未充分引述有关标准和规范，卖方应提供符合本规范书和遵照国际电工委员会标准（IEC）、国际公制（SI）及国家标准的符合国家电力行业标准的优质产品。
技术指标应符合YD/T731《通讯用高频开关整流器》的规定。
1.3本规范未尽事宜，双方协商解决。
2、主要技术要求2.1 供货数量：高频开关电源：-48V/120A （4*30A） 4套蓄电池： -48V/300AH 4组（包括电池柜）每套两组每组24只，2V/只2.2设备电气性能3.单套高频开关电源配置：1)具备交流输入配电单元、整流单元、直流输出配电单元、监控单元，并为一体化机柜，应能至少接入2组蓄电池。
2)具备完善的故障告警、保护功能（交流输入故障、直流输出故障、整流单元故障、监控单元故障等自动保护功能），且部分状态具有自动恢复功能（交流过压、欠压、直流过流、过温）。
3)交流配电单元：输入2路，输入电压：三相五线制：380V±20%,50±10%HZ，2路交流输入电源能自动切换，且互为主备用。
输出：三相输出分路（2路）：2路32A，2路25A单相输出分路（14路）：2路20A，8路10A，4路6A。
4)直流配电单元：输入：整流4路：48V/4*30A,可调整为(10A-20A-30A-60A，最大能达到120A。
蓄电池： -48V≤300AH蓄电池保护值：43V±1%输出电压:-48V(-40V～-58V)输出总容量为120A。
输出电流规格：40A 6路、20A 40路、10A 14路直流输出采用端子接线。
5)整流模块单元：整流模块采用N+1方式工作由多个整流模块组成的整流单元，当其中一个（或几个）模块故障时，不得造成整个系统停止工作。
开关电源规格书的标准化和设评判定标准
输入电压范围 110Vac~120Vac or 220Vac~240Vac 108Vac~127.2Vac 216Vac~254.4Vac 额定电压的-10%， +6% 207Vac~253Vac 198Vac~242Vac 198Vac~242Vac 100Vac~116.6Vac 90Vac~110Vac
备注
适用于CLASS 2 的产品 UL60950适用信息技术类产品 UL6500适用于音视频及类似电子设备 EN60950适用信息技术类产品 EN6500适用于音视频及类似电子设备 适用信息技术类产品 适用信息技术类产品 适用于音，视频及类似电子设备 所有产品均适用 所有产品均适用
UL60950/ 美国 UL6500 EN60950/ EN60065 EN60950 GB4943 GB8898 EN61558 电安法 4.1.2. 欧洲 欧洲 中国 中国 台湾 日本
(注:产品在105%Max. Load 时需能正常 启动且用oscillograph观察其输出波形不 能有保护动作.)
※OCP
a. ≤160% Max. Load --- Class 1 b. ≤200% Max. Load --- Class 2 c. ≤250% Max. Load --- Class 3 d. ≤280% Max. Load --- Class 4
空载输入功率:
4.1.2.1 绿色电源产品 Rated Input Power > 0.0 W and < 15 W > 15 W and < 50 W > 50 W and < 75 W > 75 W No-load power consumption DQ评定准则 SPEC定义(Max.) 0.30 W <0.30 W*95% 0.50 W <0.50 W*95% 0.75W <0.75W*95% 1.0W <1.0W*95%
开关电源备件采购技术规范书(艾默生)
技术规范书技术规范书主要包含内容一、项目的背景、基本情况。
结合2013年度开关电源备件使用情况，日常故障处理的需要，目前的备件数量不能满足需要。
目前维护区域按区县共有18个，备件数量目前不能满足每个区县的使用要求，为了满足日常维护需求，减少故障历时，提高网络安全系数，需要进行备件采购。
二、项目的主要工作内容或工作量。
具体设备及型号需求清单：三、对投标方的资质、人员、设备、场地等方面的要求。
1、谈判方要求为国内具有独立经营资格的组织、法人或自然人。
2、具有履行合同所必须的设备与专业技术能力。
四、项目的相关技术标准：1、数量、型号、规格等。
需求数量、型号、规格详见第二项。
需保证设备全新、未启用。
五、供货、付款要求：1、供货周期要求：合同签订30天交货2、付款方式要求：完成后验收合格支付90% ，12个月后，设备无质量问题支付10%。
六、验收标准和方式。
现场验收：需求部门验收。
七、双方职责分工、合作界面。
发标方：提供场地。
验收合格支付货款投标方：按期完成供货，提供正规发票八、交付时间、地点、物流配送要求。
合同签订后30天内交货。
货物送到移动公司指定仓库。
九、服务要求、保修期限和保修期限内具体要求。
１、免费保修期限、技术咨询服务和售后服务网点要求；服务响应及维护要求；投标方应答：２、违约责任或相关扣罚标准。
投标方应答：十、培训要求：培训方法、范围、时间、地点和天数。
无十一、需要进行综合评标／评审的项目，要明确技术评分标准、编制技术评分表，明确在技术标书或技术规范书中。
无十二、对中标／成交供应商的产品或服务的质量考核办法。
按合同违约执行。
十三、合同中需增加的其它特殊要求条款。
到货不及时每迟送一天，扣合同金额的1 %违约金。
电源规格书
谐波电流
符合 EN61000-3-2 Class C(≥50% load);EN61000-3-3
电磁耐受
符合 EN61000-4-2,3,4,5,6,8,11;ENV50204,EN61547,EN55024,A级重工业标准(surge 4KV)
MTBF
≥207.9Khrs MIL-HDBK-217F(25℃)
保护
短路电路 过电压
过热 工作环境
保护类型：打嗝模式,异常情况解除后可自动恢复
13.5～16V
26～33V
40～48V
46～50V
保护类型 : 关闭输出电压，重启后恢复
105℃±5℃（TSW1）
保护类型: 关闭输出电压，异常情况解除后自动恢复
-30～+60℃（满载时） ; +70℃（60% 负载）(参考减额曲线)
150W 单路输出开关电源
■防水连接 ◎ 防水连接器 防水连接器可组装在UEL150的输出电缆上，使之可以在潮湿或户外环境工作。
UEL150 系列
◎ 电缆接头
UEL150-SXXXV/CYYY-A1 系列 A 型: IP67.可通过内部电位器调节输出电压和恒流范围
电气规格
型号
S012V/CB00
S024V/C630
S036V/C420 S042V/C357
S048V/C320
S052V/C288
S054V/C444
直流电压 恒流输出范围
12V 备注4 6～12V
53～62V
59～65V
61～68V
工作湿度
20～90% RH ，无冷凝
环境 储存温度、湿度
40～+80℃, 10～95% RH
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关电源技术规格书Switching Power Supply Specification型号Model： 1305AC拟制(Editor) ：段家贵审核(Verifier) ：批准(Approver) ：版本(Edition) ：13051、总则Introduction该款电源参考intel提出的ATX12V V2.31标准设计制造，额定输出功率90W。
The Power Supply was designed reference Intel Power Supply Design Guide ATX12V 2.31. Rated output total power is90W.2、电气特性Electrical2.1、2.2、直流精度[鍵入文字]注：当+12V处于峰值电流负载时，输出电压范围为±10%。
Note: At +12VDC peak loading, regulation at the +12V outputs can go to ±10%.2.3、直流功率分布Typical Power Distribution2.4、注意：1、噪声与纹波的测试带宽为10Hz～20MHz；2、在测试噪音与纹波期间，用一个0.1UF瓷片电容和10UF的电解电容并接在输出端上。
Note:1、Ripple and noise are defined as periodic or random signals over a frequency band of 10Hz to20 MHz.2、Measurements shall be made with an oscilloscope with 20 MHz of bandwidth. Outputsshould be bypassed at the connector with a 0.1µF ceramic disk capacitor and a 10 µF electrolytic capacitor to simulate system loading.2.5、电源效率Efficiency在25℃下，直流输入11.4V-12.6V 、Intel规定的满负载条件下，电源效率不小于80%。
The efficiency of the power supply should be greater than or equal to 80%, at nominal input voltage of DC 11.4V-12.6V input, under the load conditions defined in the form factor specific sections of intel PSDG, at 25℃。
2.6、电源过冲Overshoot在开关DC电源或开关PS_ON#时引起的直流输出电压过冲应小于正常输出的10%，并且不会产生反极性的电压。
The output voltage overshoot upon the application or removal of the input voltage, or the assertion/de-assertion of PS_ON#, under the conditions specified in paragraph 2.3, shall be less than 10% above the nominal voltage. No voltage of opposite polarity shall be present on any output during turn-on or turn-off.2.7、保护功能Output Protection2.8.1.过功率保护Over Power Protection过功率后，电压主输出将终止。
保护动作的功率120%～150%额定功率。
After OPP,the main DC output should shut down.The OPP is 120%～150% rating power.2.8.2.过压保护Over V oltage Protection电源具有自锁性过压保护功能，保护点如下表：The supply shall provide latch-mode over voltage protection as defined in following table：2.8.3.短路保护Short Circuit Protection主电源每路输出端对地短路时，电源都能自动保护锁定；主输出与5VSB短路不损坏电源；主电源开启时，+5VSB输出端对地短路，电源能自动保护；短路解除后可自动恢复。
The power supply shall shut down and latch off for shorting the +3.3 VDC, +5 VDC,+12 V1DCor +12 V2DC rails . Shorts between main output rails and +5 VSB shall not cause any damage to the power supply. The power supply may shut down when a +5 VSB short circuit event occurs,and recover automatically without trouble.2.8.4.空载运转No-load Situation电源在无负载运转时，对电源不会造成伤害。
No damage or hazardous condition should occur with all the DC output connectors disconnected from the load.2.8、PS_0N#信号和PWR_OK信号PS_ON# Signal & PWR_OK Signal2.9.1.PS_ON#PS_ON#信号是TTL兼容信号, 主板通过PS_ON#信号来控制电源的开关。
当PS_ON#信号是低电平时，电源开机，当PS_ON#信号是高电平时，电源关机。
PS_ON# is an active-low, TTL-compatible signal that allows a motherboard to remotely control the power supply in conjunction with features such as soft on/off, Wake on LAN*, or wake-on-modem. When PS_ON# is pulled to TTL low, the power supply should turn on the four main DC output rails: +12 VDC, +5 VDC, +3.3 VDC, and -12 VDC. When PS_ON# is pulled to TTL high or open-circuited, the DC output rails should not deliver current and should be held at zero potential with respect toground.2.9.2.PWR_OKPWR_OK信号是一个5V的TTL信号。
开机后在各路直流输出电压达到最低检测电平时,经过100-500mS的延时, PWR_OK信号为高电平;当有直流输出低于最低检测电平时, PWR_OK信号为低电平。
PWR_OK is a “power good” signal, TTL-compatible signal.This signal should be asserted high by the power supply to indicate that the +12 VDC, +5 VDC, and +3.3 VDC outputs are within the regulation thresholds and that sufficient mains energy is stored by the converter to guarantee continuous power operation within specification for at least the duration specified . Conversely, PWR_OK should be de-asserted to a low state when any of the +12 VDC, +5 VDC, or +3.3 VDC output voltages falls below its under voltage threshold, or when mains power has been removed for a time sufficiently long such that power supply operation cannot be guaranteed. The electrical and2.9、时间序列Power Supply TimingPower-on Time （电源启动时间）T<500ms3、机械特性Mechanical3.1、输出连接器外形ConnectorsPCI-E connnector+12V connector+12VDCCOM COM +5VDC -12V+3.3V COMCOM PS/ONCOMCOM +3.3V +3.3V COM +5V COM +5V COM +5V COM+5V +5V P.G +5VSB +12V +12V+3.3V PIN1PIN4PIN4PIN1PIN1PIN13+5VDCCOM COM +12VDC主输出连接器Main power connector外围设备连接器Peripheral Connector 软盘驱动器连接器Floppy Drive Connector SATA连接器SATA connector+3.3VDC COM +5VDC +12VDC PIN1PIN15+3.3VDC +3.3VDC COM COM +5VDC +5VDC COM COM COM +12VDC +12VDCPCI-E输出连接器 (方6+2P)COMCOM+12VDC +12VDC +12VDC COM COM COM +12VDC+12VDC COM COM +12VDC +12VDC COM COM+12V输出连接器 (方4+4P)。
