冷缩电缆终端头定额

冷缩电缆终端头定额

冷缩电缆终端头定额摘要:一、冷缩电缆终端头概述1.冷缩电缆终端头的定义2.冷缩电缆终端头的作用二、冷缩电缆终端头的定额1.冷缩电缆终端头定额的定义2.冷缩电缆终端头定额的计算方法3.冷缩电缆终端头定额的影响因素三、冷缩电缆终端头的应用领域1.电力系统中的应用2.通信系统中的应用3.其他领域中的应用四、冷缩电缆终端头的优势与局限1.优势a.施工方便b.性能稳定c.成本较低2.局限a.耐热性能较差b.抗拉强度较低c.适用范围有限正文:冷缩电缆终端头是一种应用于电缆连接的组件,具有施工方便、性能稳定和成本较低等优点。

在电力系统、通信系统等领域有着广泛的应用。

冷缩电缆终端头的定额是指在一定条件下,冷缩电缆终端头的使用数量。

其计算方法通常根据项目的具体需求,结合冷缩电缆终端头的规格、尺寸等因素进行。

影响冷缩电缆终端头定额的主要因素包括项目的规模、使用的冷缩电缆终端头的类型、施工条件等。

在电力系统中,冷缩电缆终端头主要用于连接电缆与设备,以保证电力系统的正常运行。

在通信系统中,冷缩电缆终端头则用于连接光纤,保证通信信号的传输质量。

此外,在其他领域如石油、天然气、交通等领域,冷缩电缆终端头也有着广泛的应用。

冷缩电缆终端头具有施工方便、性能稳定和成本较低等优势。

施工方便体现在冷缩电缆终端头施工过程中无需加热,减少了施工的复杂性和时间。

性能稳定则体现在冷缩电缆终端头的连接性能可靠,可以保证信号的稳定传输。

成本较低是因为冷缩电缆终端头的生产成本相对较低,从而降低了整个项目的成本。

然而,冷缩电缆终端头也存在一定的局限性。

首先,其耐热性能较差,不适用于高温环境。

其次,抗拉强度较低,容易在受力较大的场合发生断裂。

最后,冷缩电缆终端头的适用范围有限,对于一些特殊类型的电缆连接可能无法满足需求。

总之,冷缩电缆终端头作为一种常用的电缆连接组件,在电力、通信等领域有着广泛的应用。

冷缩电缆终端的优缺点

冷缩电缆终端的优缺点

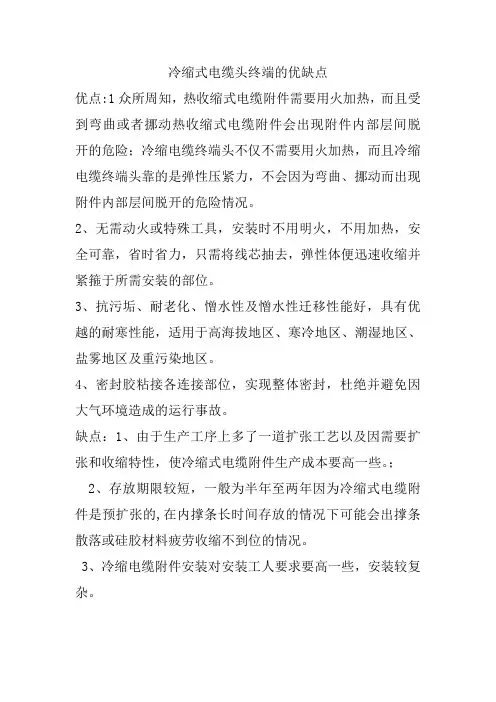

冷缩式电缆头终端的优缺点
优点:1众所周知,热收缩式电缆附件需要用火加热,而且受到弯曲或者挪动热收缩式电缆附件会出现附件内部层间脱开的危险;冷缩电缆终端头不仅不需要用火加热,而且冷缩电缆终端头靠的是弹性压紧力,不会因为弯曲、挪动而出现附件内部层间脱开的危险情况。

2、无需动火或特殊工具,安装时不用明火,不用加热,安全可靠,省时省力,只需将线芯抽去,弹性体便迅速收缩并紧箍于所需安装的部位。

3、抗污垢、耐老化、憎水性及憎水性迁移性能好,具有优越的耐寒性能,适用于高海拔地区、寒冷地区、潮湿地区、盐雾地区及重污染地区。

4、密封胶粘接各连接部位,实现整体密封,杜绝并避免因大气环境造成的运行事故。

缺点:1、由于生产工序上多了一道扩张工艺以及因需要扩张和收缩特性,使冷缩式电缆附件生产成本要高一些。


2、存放期限较短,一般为半年至两年因为冷缩式电缆附件是预扩张的,在内撑条长时间存放的情况下可能会出撑条散落或硅胶材料疲劳收缩不到位的情况。

3、冷缩电缆附件安装对安装工人要求要高一些,安装较复杂。

10kv冷缩电缆终端头质量要求 -回复

10kv冷缩电缆终端头质量要求 -回复

10kv冷缩电缆终端头质量要求-回复冷缩电缆终端头是一种重要的电气零配件,用于连接和终结电缆。

它们在各种工业和建筑应用中起着至关重要的作用,因此其质量要求非常高。

特别是10kv冷缩电缆终端头,由于其承载的电压较高,质量要求更为严格。

下面我们将一步一步介绍10kv冷缩电缆终端头的质量要求。

首先,10kv冷缩电缆终端头的外部材质要求具有耐高温、绝缘和防腐蚀等特性。

冷缩电缆终端头通常采用高强度的聚烯烃材料,如聚乙烯或聚丙烯。

这些材料应具有足够的耐高温性能,以便在电缆绝缘材料熔化时仍能保持电缆终端头的完整性。

此外,冷缩电缆终端头的外层应具备良好的防腐蚀性能,能够在恶劣环境下长期使用。

其次,冷缩电缆终端头的内部绝缘材料要求具有出色的绝缘性能。

10kv 电压等级的电缆传输的电力较大,因此终端头内部的绝缘材料需要能够承受高电压并防止电击。

优质的冷缩电缆终端头应采用高绝缘性能的材料,如特制的聚合物复合材料,能够有效地隔离电线和外界环境。

第三,连接头的导电件和接地部件需要具备良好的导电性能。

冷缩电缆终端头的主要功能之一是保证电缆的正常导电和接地作用。

因此,冷缩电缆终端头的导电件和接地部件要求具备低电阻和高导电性能,以确保电流能够顺利传输并防止过热。

此外,10kv冷缩电缆终端头还要求具有合理的结构设计。

合理的结构设计可以确保电缆和终端头之间的良好连接,从而提高电力传输的效率和安全性。

冷缩电缆终端头应具备简单易用的特点,方便安装和拆卸。

合理的结构设计还包括终端头的尺寸、形状和连接方式等方面的考虑。

最后,冷缩电缆终端头的质量要求还包括良好的可靠性和耐久性。

电缆终端头经常处于恶劣环境中,如高温、湿度和冲击等,因此它们需要能够良好地承受这些外力。

冷缩电缆终端头的质量要求包括能够长时间保持良好的绝缘性能、抗冲击性能和高可靠性,以确保其寿命和稳定性。

总而言之,10kv冷缩电缆终端头的质量要求非常严格,它们的材料、绝缘性能、导电性能、结构设计和耐久性等方面都需要符合标准。

35KV冷缩电缆终端头3-120

35KV冷缩电缆终端头3-120
产品名称
型号规格
适用电缆截面(mm2)
单芯户内终端
NLS-10/1.1
25-50
三芯户内终端
NLS-10/3.1
25-50
NLS-10/1.2
70-120
NLS-10/3.2
70-120
NLS-10/1.3
150-240
NLS-10/3.3
150-240
NLS-10/1.4
300-500
NLS-10/3.4
ZLS-10/1.1
25-50
三芯中间接头
ZLS-10/3.1
25-50
ZLS-10/1.2
70-20
ZLS-10/3.2
70-120
ZLS-10/1.3
150-240
ZLS-10/3.3
150-240
ZLS-10/1.4
300-500
ZLS-10/3.4
300-500
材料名称
材料主要性能
参数
主要冷缩材料
硬度邵氏(A)
45±3
主要冷缩材料
拉伸强度(Mpa)
≥14
主要冷缩材料
永久变形率
≤5%
冷缩绝缘管
体积电阻率(Ω.cm)
≥1×1014
冷缩绝缘管
击穿强度(KV/mm)
≥23
冷缩应力管
介电常数ξ)
≈25
10KV户外冷缩终端头3-95主要技术性能
产品主要性能
参数
湿态工频耐压试验(户外)
39KV 5min
干态工频耐压试验(户内)
39KV 5min
冲击耐压试验
105KV 1.2/50μs+10次
直流耐压试验
52KV 15min

电缆终端头评语

电缆终端头评语

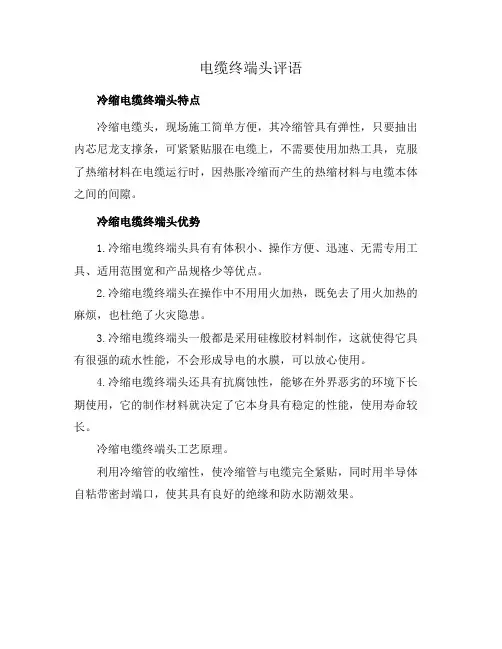

电缆终端头评语
冷缩电缆终端头特点
冷缩电缆头,现场施工简单方便,其冷缩管具有弹性,只要抽出内芯尼龙支撑条,可紧紧贴服在电缆上,不需要使用加热工具,克服了热缩材料在电缆运行时,因热胀冷缩而产生的热缩材料与电缆本体之间的间隙。

冷缩电缆终端头优势
1.冷缩电缆终端头具有有体积小、操作方便、迅速、无需专用工具、适用范围宽和产品规格少等优点。

2.冷缩电缆终端头在操作中不用用火加热,既免去了用火加热的麻烦,也杜绝了火灾隐患。

3.冷缩电缆终端头一般都是采用硅橡胶材料制作,这就使得它具有很强的疏水性能,不会形成导电的水膜,可以放心使用。

4.冷缩电缆终端头还具有抗腐蚀性,能够在外界恶劣的环境下长期使用,它的制作材料就决定了它本身具有稳定的性能,使用寿命较长。

冷缩电缆终端头工艺原理。

利用冷缩管的收缩性,使冷缩管与电缆完全紧贴,同时用半导体自粘带密封端口,使其具有良好的绝缘和防水防潮效果。

冷缩电缆终端头

冷缩电缆终端头

应力锥外部为应力锥罩,起绝缘作用,颜色为白色或米色,可以提高耐压水平,由三元乙丙橡胶或硅橡胶等绝缘材料组成。
1.3 绝缘填充剂
填充绝缘剂一般采用硅油或聚异丁烯。填充绝缘剂应与相接触的绝缘材料及结构材料相容,对乙丙橡胶应力锥推荐采用经真空除气的低黏度硅油作为绝缘填充剂,对硅橡胶应力锥推荐采用采用聚异丁烯,亦可采用高粘度硅油作为绝缘填充剂。
1.2 应力锥
应力锥是电缆终端的核心部分。电缆本体在终端内剥去金属护套与绝缘屏蔽层后,该处不仅有垂直于电缆长度方向的电场分量,还有沿着电缆长度方向的电场分量且呈现不均匀分布,金属护套边缘处的电场强度相对集中,因此,需要使用应力锥来均匀电场。
图2 应力锥对终端内电场分布的改善[基于电—热场仿真和红外检测的瓷套式电缆终端局部异常发热研究]
电缆终端头:
电缆终端简称电缆头,现在又热缩终端和冷缩终端,而且有室内和室外的区别。主要解决了电缆连接处的绝缘和密封问题,提高了电缆的使用寿命和安全性。
电缆头包含终端头和中间接头,所以电缆终端包含于电缆头,另外还有电缆中间接头,就是电缆对接处。铜鼻子是电缆终端安装时候,连接电缆导体和设备导体的一种电力金具。对于高压的电缆终端需要区分户内户外,主要是户外需要有雨群爬电设计,结构不一样,低压1kV由于电压低,不区分。当然现在电缆头有好几种类型,对中低压电缆而言,目前主要是冷缩电缆头,以及热缩电缆头,目前由于冷缩施工方便,性能好,呈现大幅替代热缩趋势,特别是高压领域
3.2 局部放电检测
利用超声、高频局放等方式,对终端进行局部放电检测,依据检测图谱判断终端是否存在内部放电。
电缆终端高频局放的测试、判断可依据《Q/GDW11400-2015电力设备高频局部放电带电检测技术现场应用导则》。

冷缩电缆终端头故障原因分析和防范措施

冷缩电缆终端头故障原因分析和防范措施

安装过程中,未按照规范操作,导致终端头安装不牢固或密封不良。
安装环境不良,如湿度、尘埃等方面不符合要求,影响终端头的性能和使用寿命。
VS
电缆绝缘层存在缺陷,如气泡、杂质等,影响电缆的电气性能和可靠性。
电缆导体电阻不达标或导体连接不良,导致终端头接触电阻过大或发热严重。
故障案例分析
03
故障现象
01
工厂供电系统出现断路器跳闸,经检查发现冷缩电缆终端头出现烧毁现象。
原因分析
02
该故障主要是由于电缆终端头制作过程中,安装工艺不规范,导致电缆头内部存在气隙,在长期运行过程中,由于温度变化和电场作用,气隙放电导致终端头烧毁。
防范措施
03
加强电缆终端头的制作工艺管理,确保制作过程中无气隙存在;定期对电缆终端头进行检查,发现异常及时处理。
03
02
01
预防性测试
定期进行预防性测试,如耐压测试、绝缘电阻测试等,及时发现潜在的故障或问题。
定期检查
按照规定的周期对电缆终端头进行检查,包括外观、紧固件、导电性能等,确保其正常工作。
数据记录与分析
对检查和测试的数据进行记录和分析,找出故障的规律和原因,为进一步优化维护和保养制度提供依据。
,需要从材料选择、工艺改进、环境控制和设备维护等方面采取措施。
谢谢您的观看
THANKS
小区供电系统出现频繁的断路器跳闸,经检查发现冷缩电缆终端头出现发热现象。
故障现象
该故障主要是由于电缆终端头接触电阻过大,导致运行过程中发热严重。
原因分析
加强电缆终端头的维护和保养,定期对终端头进行检查和紧固;对于接触电阻过大的终端头要及时更换。
防范措施
防范措施和建议
04

35kv冷缩t型电缆终端头制作工艺

35kv冷缩t型电缆终端头制作工艺

35kv冷缩t型电缆终端头制作工艺1.首先,确定终端头和电缆之间的接头位置。

First, determine the position of the joint between the terminal head and the cable.2.在接头位置清洁电缆外皮并剥去一定长度的绝缘层。

Clean the cable sheath at the joint position and strip off a certain length of insulation.3.确保电缆和终端头连接良好,无任何杂质。

Ensure the connection between the cable and the terminal head is good, without any impurities.4.使用剥线钳将电缆内导线剥出并清理干净。

Use wire strippers to strip out and clean the inner conductors of the cable.5.终端头的选用应符合相关标准和规范。

The selection of terminal heads should comply with relevant standards and specifications.6.终端头件的安装必须牢固可靠。

The installation of the terminal head must be firm and reliable.7.使用压接工具将导线固定在终端头内。

Use crimping tools to secure the conductors inside the terminal head.8.确保所有连接点都紧密接触,不松动。

Ensure that all connection points are in close contact and not loose.9.终端头安装完成后,要对接头处进行绝缘处理。

冷缩电缆终端头故障原因分析和防范措施

冷缩电缆终端头故障原因分析和防范措施

冷缩电缆终端头故障原因分析和防范措施1.绝缘老化:终端头的外绝缘层受到环境因素的影响,如高温、紫外线等,会导致绝缘老化,减弱其绝缘性能。

2.挤压不良:终端头的挤压工艺不良,如挤压量不足、挤压质量不合格等,会导致终端头的接触电阻过高,影响导电性能。

3.导体接触不良:终端头的导体与电缆导体的接触不良,如接触面积过小、接触压力不够等,会导致电流通过不畅,增加电阻,引发热量和过载。

4.终端头安装不规范:在安装终端头时,如果操作不规范,如不正确的接线、焊接不牢固等,会引起电气接触不良,影响其使用寿命。

5.终端头材料质量不合格:终端头的材料质量不达标,如绝缘材料不耐高温、外层抗紫外线性能不好等,会导致终端头使用过程中易受到环境因素的影响而发生故障。

1.选择合适的终端头材料:在选购终端头时,应选择质量可靠、耐高温、抗紫外线等环境因素影响的终端头材料。

2.按照规范进行终端头安装:在安装终端头时,应根据规范进行操作,包括正确接线、焊接牢固等,确保终端头与电缆导体接触良好。

3.加强终端头维护:定期检查终端头的状态,如发现老化、损坏等情况及时更换,确保其正常运行。

4.严格控制终端头挤压工艺:在终端头挤压过程中,应采取合适的工艺控制,确保挤压量足够、质量合格,以提高终端头的导电性能。

5.定期检测终端头电气性能:定期进行终端头的电气性能测试,如接触电阻、绝缘电阻等,及时发现潜在问题并进行处理。

6.加强终端头使用环境的控制:终端头所处环境应符合相关标准要求,避免高温、高湿等影响其正常工作的因素。

综上所述,冷缩电缆终端头的故障原因可能有绝缘老化、挤压不良、导体接触不良、终端头安装不规范以及材料质量不合格等。

为了防范终端头故障,需选择合适的材料,规范安装过程,加强维护和检测工作,严格控制挤压工艺,同时也要注意环境因素对终端头的影响。

只有这样,冷缩电缆终端头的故障才能得到有效的预防和解决,确保电力工程的正常运行。

10kv高压电缆冷缩终端头制作工艺流程

10kv高压电缆冷缩终端头制作工艺流程

10KV高压电缆冷缩终端头制作工艺流程一、引言随着电力行业的发展,高压电缆的使用越来越广泛。

为了确保电缆的安全与可靠运行,终端头的制作工艺显得尤为重要。

本文将详细介绍10KV高压电缆冷缩终端头的制作工艺流程。

二、材料准备在开始制作工艺流程前,我们需要准备以下材料: 1. 10KV高压电缆 2. 冷缩终端头 3. 填充物 4. 防潮胶带 5. 绝缘皮带三、工艺流程1. 打磨电缆首先,我们需要将电缆两端的绝缘层打磨至光滑,确保电缆的表面清洁。

2. 安装冷缩终端头将冷缩终端头套在电缆的一端,并确保终端头与电缆连接紧密。

使用热风枪将终端头加热,使其与电缆连接处融合,并形成均匀的密封层。

3. 填充物的填充在终端头与电缆连接处,需要加入填充物,以增加绝缘材料的厚度,并提高绝缘性能。

将填充物均匀地填入终端头内,并使用塑料棒或刮板将其压实。

4. 绝缘皮带的安装在填充物上方,需要安装一层绝缘皮带,用以加强绝缘的可靠性。

将绝缘皮带套在终端头上,并使用压接工具或剪刀将其固定。

5. 防潮胶带的封装为了防止水分渗入终端头内部,我们需要在绝缘皮带外层使用防潮胶带进行封装。

将防潮胶带从终端头底部开始缠绕,逐渐向上盖过终端头,确保终端头的外部能够完全被覆盖。

6. 终端头的固定最后,使用绑扎带或固定夹将终端头固定在电缆上,确保终端头与电缆的连接牢固可靠。

四、注意事项1.操作人员需要佩戴防护手套、眼镜等个人防护用具,确保安全。

2.在工艺流程中,需要严格按照厂家提供的操作手册进行操作,遵循正确的制作步骤。

3.在使用热风枪进行加热时,应注意保持合适的距离和时间,以免导致终端头过热或损坏。

4.在填充物的填充过程中,应均匀压实,避免出现松散的情况。

5.终端头制作完成后,应进行必要的电气性能测试,确保其满足相关标准和要求。

五、总结10KV高压电缆冷缩终端头的制作工艺流程是一个关键的环节,对电缆的安全运行起着重要的保障作用。

通过正确的工艺流程和合理的操作,可以制作出安全可靠的冷缩终端头。

冷缩电缆终端头定额

冷缩电缆终端头定额

冷缩电缆终端头定额一、冷缩电缆终端头概述冷缩电缆终端头是一种用于电缆终端连接的设备,具有体积小、性能稳定、安装简便等优点。

它主要由绝缘层、导体、密封件和连接件等组成,广泛应用于电力、通信、交通等领域。

二、冷缩电缆终端头的定额指标1.电流容量:冷缩电缆终端头的电流容量应根据电缆的载流量和系统需求来选择。

一般来说,终端头的电流容量应大于电缆的载流量,以确保电缆在正常运行过程中不会过热。

2.电压等级:冷缩电缆终端头的电压等级应与电缆的电压等级相匹配,以确保终端头在高压环境下具有良好的绝缘性能。

3.防护等级:根据应用场合的不同,冷缩电缆终端头的防护等级也有所不同。

防护等级越高,终端头的防水、防尘、抗冲击等性能越好。

在选择终端头时,应根据实际应用场景选择合适的防护等级。

4.适用场合:冷缩电缆终端头适用于各种场合,如户外、室内、隧道等。

在选择终端头时,要考虑其适用场合,以确保终端头具有良好的环境适应性。

三、冷缩电缆终端头的选型与安装1.选型:根据电缆的电压、电流、防护等级等要求,选择合适的冷缩电缆终端头。

在选型时,应充分考虑终端头的性能、可靠性、安装便利性等因素。

2.安装:在安装冷缩电缆终端头时,要确保终端头与电缆的尺寸匹配,连接可靠。

安装过程中要注意保持终端头与电缆的清洁,避免损伤绝缘层。

四、冷缩电缆终端头的维护与检修1.定期检查:冷缩电缆终端头在使用过程中,应定期进行检查,确保终端头的安全可靠。

检查内容包括终端头的连接状态、绝缘性能、防护装置等。

2.故障处理:一旦发现冷缩电缆终端头存在故障,应立即进行处理。

故障处理过程中要确保人身安全,同时避免对电缆和终端头造成进一步损伤。

五、总结与展望冷缩电缆终端头作为一种重要的电缆附件,其性能和质量对电缆系统的安全稳定运行具有重要意义。

在今后的工作中,我们应继续加强对冷缩电缆终端头的研究,提高其性能和可靠性,以满足不断发展的电力、通信、交通等领域的需求。

10kv高压电缆冷缩终端头制作工艺流程

10kv高压电缆冷缩终端头制作工艺流程

10kv高压电缆冷缩终端头制作工艺流程
一、前期准备
1.1 熟悉工艺流程和操作规程,确保安全生产;
1.2 准备必要的工具和材料,包括高压电缆、冷缩终端头、打火机、切割器、电缆剥皮器等。

二、电缆准备
2.1 对电缆进行外观检查,确保无明显损伤;
2.2 使用电缆剥皮器将电缆外皮剥掉一段长度,露出内部绝缘层;2.3 清理内部绝缘层表面,使其干净无尘。

三、终端头安装
3.1 将冷缩终端头放置在电缆末端,并将其与电缆固定;
3.2 用打火机将终端头加热,使其收缩贴合于电缆上;
3.3 确认终端头已经完全收缩,并且与电缆紧密贴合。

四、制作接地线
4.1 准备接地线材料和工具,包括铜线和压线钳等;
4.2 将铜线插入到终端头的接地孔中,并用压线钳将其固定在孔内;
4.3 确认接地线已经牢固并且紧密贴合于终端头上。

五、绝缘层制作
5.1 准备绝缘套管和打火机等工具;
5.2 将绝缘套管套在终端头和电缆上,确保覆盖范围正确;5.3 用打火机加热绝缘套管,使其收缩贴合于电缆和终端头上;
5.4 确认绝缘层已经完全收缩,并且与电缆和终端头紧密贴合。

六、验收
6.1 对制作好的冷缩终端头进行外观检查,确认无明显损伤;
6.2 进行接地测试,确保接地线连接良好;
6.3 进行耐压测试,确认冷缩终端头能够承受高压电流的作用。

七、清理
7.1 清理现场,将工具和材料归位;
7.2 对废弃材料进行妥善处理。

八、总结
8.1 总结本次工作中存在的问题,并提出改进意见;
8.2 记录本次操作过程和结果,并留存备份。

10kv冷缩电缆终端头质量要求

10kv冷缩电缆终端头质量要求

10kv冷缩电缆终端头质量要求10kV冷缩电缆终端头的质量要求主要包括以下几个方面:
1. 外观:外观应整洁无破损,接线端子应牢固可靠。

2. 绝缘性能:绝缘电阻应符合相关标准要求。

3. 导电性能:导电电阻应符合相关标准要求。

4. 耐压性能:直流耐压试验应符合相关标准要求。

5. 机械强度:拉力试验应符合相关标准要求。

具体要求如下:
●外观:
1. 电缆外护套剥离整齐,无毛刺、裂纹等缺陷。

2. 接线端子应牢固可靠,无松动、脱落等现象。

3. 冷缩管应无裂纹、脱落、气泡等缺陷。

●绝缘性能:
绝缘电阻应不小于1000兆欧。

●导电性能:
导电电阻应不大于10欧姆。

●耐压性能:
直流耐压试验应不低于1.5倍工作电压。

●机械强度:
拉力试验应不小于电缆额定拉力的1.5倍。

冷缩电缆终端头定额

冷缩电缆终端头定额

冷缩电缆终端头定额
【原创实用版】
目录
1.冷缩电缆终端头的定义和作用
2.冷缩电缆终端头的定额标准
3.冷缩电缆终端头的安装与维护
4.冷缩电缆终端头的发展趋势
正文
一、冷缩电缆终端头的定义和作用
冷缩电缆终端头是一种用于电缆终端封堵和绝缘处理的设备,主要应用于各种电力电缆的连接、分支和终端处理等领域。

其主要作用是保证电缆在各种工况下的安全运行,提高电缆系统的可靠性和稳定性。

二、冷缩电缆终端头的定额标准
冷缩电缆终端头的定额标准主要依据电缆的类型、规格、使用环境和工作条件等因素来确定。

我国相关标准规定,冷缩电缆终端头的定额应当包括以下内容:
1.冷缩电缆终端头的材料和结构要求;
2.冷缩电缆终端头的尺寸和形状;
3.冷缩电缆终端头的性能指标,包括绝缘性能、机械性能、抗老化性能等;
4.冷缩电缆终端头的安装和维护要求。

三、冷缩电缆终端头的安装与维护
冷缩电缆终端头的安装应当按照相关标准和规范进行,主要包括以下几个步骤:
1.检查电缆终端的处理情况,确保其符合安装要求;
2.选择合适的冷缩电缆终端头,并按照规定的尺寸和形状进行安装;
3.进行绝缘测试,确保冷缩电缆终端头的绝缘性能符合要求;
4.安装保护套管,并进行密封处理。

冷缩电缆终端头的维护主要包括定期检查和清洁,发现问题及时处理,确保其安全可靠运行。

四、冷缩电缆终端头的发展趋势
随着我国电力行业的快速发展,对冷缩电缆终端头的需求也在不断增长。

高压电缆冷缩型电缆头制作工艺流程及其注意事项

高压电缆冷缩型电缆头制作工艺流程及其注意事项

高压电缆冷缩型电缆头制作工艺流程及其注意事项在电力系统中,电缆以其施工维护方便、供电可靠性高等特点得以广泛应用。

冷缩电缆头由于现场施工简单方便,其冷缩管具有弹性,只要抽出内芯尼龙支撑条,即可紧紧贴服在电缆上,不需要使用加热工具,克服了热缩材料在电缆运行时,因热胀冷缩而产生的热缩材料与电缆本体之间的间隙,因而得到了越来越广泛的应用。

一、工艺原理利用冷缩管的收缩性,使冷缩管与电缆完全紧贴,同时用半导体自粘带密封端口,使其具有良好的绝缘和防水防潮效果。

二、工业流程1、剥外护套将电缆校直、擦净。

剥去从安装位置到接线端子的外护套(可将恒力弹簧暂时绕在外护套切断处,以方便剥去外护套)。

2、锯钢铠暂用恒力弹簧顺钢铠将钢铠扎住,然后顺钢铠包紧方向锯一环形深痕,(不要锯断第二层钢铠,防止伤到电缆),用一字螺丝刀撬起(钢铠边断开),再用钳子拉下并转松钢铠,脱出钢铠带,处理好锯断处的毛刺。

整个过程都要顺钢铠包紧方向,不能让电缆上的钢铠松脱。

3、剥内护套:关键点:防止划伤铜屏蔽留钢铠30mm、内护套10mm,并用扎丝或PVC带缠绕钢铠以防松散。

铜屏蔽端头用PVC带缠紧,以防松散和划伤冷缩管。

4、安装钢铠接地线将三角垫锥用力塞入电缆分岔处,除去钢铠上的油漆、铁锈,用大恒力弹簧将钢铠地线固定在钢铠上。

为固定牢固,地线应预留10~20mm,恒力弹簧缠绕一圈后,把预留部分反折,再用恒力弹簧缠绕。

5、缠填充胶自断口以下50mm至整个恒力弹簧、钢铠及内护层,用填充胶缠绕两层,三岔口处多缠一层,这样做出的冷缩指套饱满充实。

6、固定铜屏蔽接地线将一端分成三股的地线分别用三个小恒力弹簧固定在三相铜屏蔽上,缠好后尽量把弹簧往里推。

将钢铠地线与铜屏蔽地线分开,不要短接。

7、安装冷缩3芯分支:(按电缆附件说明书的要求进行)8、套装冷缩护套管:(按电缆附件说明书的要求进行)可在填充胶及小恒力弹簧外缠一层黑色自粘带,使冷缩指套内的塑料条易于抽出。

项目五 电力电缆 任务一 冷缩电缆终端头制作

项目五 电力电缆    任务一 冷缩电缆终端头制作

项目五电力电缆学习目标:1、掌握电缆终端头制作方法和步骤。

2、掌握电力电缆直埋敷设、电缆沟敷设的方法。

3、掌握电桥法电缆故障诊断方法和步骤。

任务一冷缩电缆终端头制作任务描述:制作冷缩电缆终端头任务分析:冷缩电缆终端头是利用弹性体材料(常用的有硅橡胶和乙丙橡胶)在工厂内注射硫化成型,再经扩径、衬以塑料螺旋支撑物构成各种电缆附件的部件。

现场安装时,将这些预扩张件套在经过处理后的电缆末端或接头处,抽出内部支撑的塑料螺旋条(支撑物),压紧在电缆绝缘上而构成的电缆附件。

因为它是在常温下靠弹性回缩力,而不是像热收缩电缆附件要用火加热收缩,故俗称冷收缩电缆附件(其外形如图5-1所示)。

图5-1 冷缩终端头外形相关知识:一、电力电缆的基本结构不论是何种种类的电力电缆,其最基本的组成有三部分,即导体、绝缘层和护层,如图5-2所示。

对于中压及以上电压等级的电力电缆,导体在输送电能时,具有高电位。

为了改善电场的分布情况,减小导体表面和绝缘层外表面处的电场畸变,避免尖端放电,电缆还要有内外屏蔽层。

图5-2 电缆的结构图1-主芯线 2-相绝缘 3-填料4-绝缘层5-铅包层6-衬垫7-保护层8-铠装1、导体(或称导电线芯)其作用是传导电流。

有实芯和绞合之分。

材料有铜、铝、银、铜包钢、铝包钢等,主要用的是铜与铝。

铜的导电性能比铝要好得多。

2、耐火层只有耐火型电缆有此结构。

其作用是在火灾中电缆能经受一定时间,给人们逃生时多一些用电的时间。

3、绝缘层包覆在导体外,其作用是隔绝导体,承受相应的电压,防止电流泄漏。

绝缘材料有多种多样,有的要求介电系数要小,以减少损耗,有的要求有阻燃性能或能耐高温,有的要求电缆在燃烧时不会或少产生浓烟或有害气体,有的要求能耐油、耐腐蚀,有的则要求柔软等。

4、屏蔽层在绝缘层外,外护层内,作用是限制电场和电磁干扰。

对于不同类型的电缆,屏蔽材料也不一样,主要有:铜丝编织、铜丝缠绕、铝丝(铝合金丝)编织、铜带、铝箔、铝(钢)塑带、钢带等绕包或纵包等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

冷缩电缆终端头
品牌厂商:民赛电气网址:
——文档目录——
1、冷缩电缆终端头概述
2、冷缩终端头配件实物图
3、冷缩终端头安装实物图
4、安装工艺
5、产品包装
6、检测报告
(阅读过程中如有不明白)推荐联系品牌服务商详细咨询
1 品牌商标民赛丨MINSAIABB
2 品牌推荐上海民赛电气有限公司
3 官方网址
一、概述
冷缩电缆终端头是利用弹性体材料(常用的有硅橡胶和乙丙橡胶)在工厂内注射硫化成型,再经扩径、衬以塑料螺旋支撑物构成各种电缆附件的部件。

现场安装时,将这些预扩张件套在经过处理后的电缆末端或接头处,抽出内部支撑的塑料螺旋条(支撑物),压紧在电缆绝缘上而构成的电缆附件。

因为它是在常温下靠弹性回缩力,而不是像热收缩电缆附件要用火加热收缩,故俗称冷收缩电缆附件。

二、冷缩终端头配件实物图
2.1、冷缩直管
未支撑支撑后
2.2、户外冷缩终端体
未支撑支撑后
2.3、户内冷缩终端体
未支撑支撑后
三、冷缩终端头安装实物图
四、安装工艺
4.1、安装前注意事项
1、电缆就位情况检查(环网柜左侧为靠升压站上一级,负荷开关下柜接下一台风机环网进,断路器下柜接
上塔筒的风机干变),电缆用电缆夹件夹紧,电缆每个接头位置留有余量3-5米(中间头两侧各3米以上)。

2、核对电缆附件与电缆匹配情况(主要:电缆截面积,电压等级,户内或户外),附件齐全。

3、因本场的电缆附件类型较多,要求安装人员安装前务必看《安装说明书》,不得以习惯或经验直接开始
安装。

4.2、终端头安装工艺要求
1、电缆凯装屏蔽线与铜屏蔽线应绝缘,间隔90度角引出,分支手套应热缩紧固与电缆外护套应用防水胶
饶包,具体与现场说明书为准。

2、核对电缆相别,并用相色带标记。

3、冷或热缩绝缘管与分支手套上下搭接3cm以上。

4、电缆截断面在平整,否则影响剥削半导电层尺寸。

5、剥削半导电层时力度合适,切务下刀过猛伤到绝缘层,剥削完后用手摸下不应有刮手感觉或凹槽。

6、半导电层与绝缘层要导角平整,绝缘层也应小导角切务导成锥形。

7、打磨绝缘层前有没将剥出出铜芯包裹,防止粉末附着在铜芯夹缝(绝缘层打磨擦试后无看到明显杂质),打磨完后手摸有光滑感再用清洁纸清洁,注:三相都打磨好后再统一清结。

8、抹填充油后装冷缩管,冷缩管内有应力锥,按说明书上尺寸标记正确,冷缩管推至与标记平行,注:此
步为关键尺寸。

9、压接连接管后毛刺应没打磨平整。

10、连接管饶包绝缘至与绝缘层同径,装绝缘帽。

五、产品包装。
