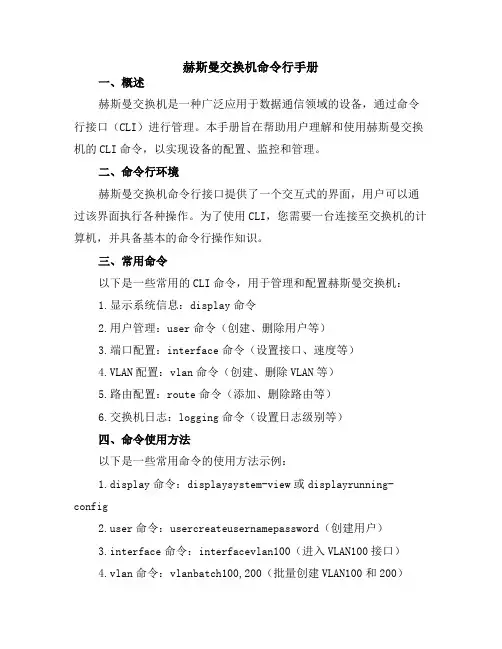

赫斯曼交换机命令行手册
赫斯曼交换机命令行手册一、概述赫斯曼交换机是一种广泛应用于数据通信领域的设备，通过命令行接口（CLI）进行管理。
本手册旨在帮助用户理解和使用赫斯曼交换机的CLI命令，以实现设备的配置、监控和管理。
二、命令行环境赫斯曼交换机命令行接口提供了一个交互式的界面，用户可以通过该界面执行各种操作。
为了使用CLI，您需要一台连接至交换机的计算机，并具备基本的命令行操作知识。
三、常用命令以下是一些常用的CLI命令，用于管理和配置赫斯曼交换机：1.显示系统信息：display命令2.用户管理：user命令（创建、删除用户等）3.端口配置：interface命令（设置接口、速度等）4.VLAN配置：vlan命令（创建、删除VLAN等）5.路由配置：route命令（添加、删除路由等）6.交换机日志：logging命令（设置日志级别等）四、命令使用方法以下是一些常用命令的使用方法示例：1.display命令：displaysystem-view或displayrunning-configer命令：usercreateusernamepassword（创建用户）3.interface命令：interfacevlan100（进入VLAN100接口）4.vlan命令：vlanbatch100,200（批量创建VLAN100和200）5.route命令：routeadd192.168.0.0255.255.255.0192.168.1.1（添加路由）6.logging命令：loggingbuffersize64（设置日志缓冲区大小）五、常见问题及解决方法以下是一些常见问题及解决方法：1.命令输入错误：请仔细检查您的命令，确保输入正确。
如果您不确定某个命令是否正确，请查阅相关文档或寻求技术支持。
2.设备不支持某些命令：请确认您的设备是否支持所需的命令。
如果不支持，您可能需要使用其他方法或设备来完成所需的操作。
3.设备连接问题：请检查您的计算机与设备的连接是否正常，确保网络连接畅通。
Hirschmann学习笔记
光纤两个口，一进一出。
光纤跳线会发生光衰。
交换机读ip地址会有一个学习的过程。
Apr攻击
交换机MIB库
mib所谓“管理信息”就是指在因特网的网管框架中被管对象的集合。
被管对象必须维持可供管理程序读写的若干控制和状态信息。
这些被管对象构成了一个虚拟的信息存储器，所以才称为管理信息库MIB。
管理程序就是使用MIB中的这些信息的值对网络进行管理（如读取或重新设置这些值）。
只有在MIB中的对象才是SNMP所能够管理的。
单模光纤(SingleModeFiber)：中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光纤。
因此，其模间色散很小，适用于远程通讯，
多模光纤容许不同模式的光于一根光纤上传输，由于多模光纤的芯径较大，故可使用较为廉价的耦合器及接线器，多模光纤的纤芯直径为50μm至100μm。
自适应：可自动适应不同流量。
Hirschmann交换机配置指南
北京地铁十五号线DCS主控系统Hirschmann交换机配置指南目录1 项目概况 4 1.1 项目背景 4 1.2 DCS控制系统简介 41.3 网络管理系统简介 52 配置准备 6 2.1 硬件准备 62.2 软件准备 63 交换机Web配置界面简介 8 3.1 利用HiDiscovery软件为交换机分配IP地址 8 3.2 登陆配置界面 9 3.3 Web配置界面简介 11 3.3.1 整体结构 11 3.3.2 配置生效及刷新 11 3.3.3 配置保存及读取 11 3.3.4 帮助功能 12 4交换机各项功能实现方式 13 4.1环网配置方法 13 4.2 VLAN配置方法 13 4.3路由功能配置方法 16 4.4端口绑定配置方法 17 5网络管理功能实现方式 19 5.1网管服务器设置方法 19 5.2网管客户端设置方法 21 5.3针对网络故障定位及其应对方法 22 6常见网络故障原因及应对方法 231 项目概况1.1 项目背景北京地铁15号线是北京市2015年“三环、四横、五纵、七放射”地铁线网规划格局的重要组成部分之一。
线路建成后，将极大的缓解北京北部地区交通压力。
整条线路总体呈东西走向，西起海淀区北沙滩站，东到顺义区俸伯站。
线路全长37.058公里，共设有18座车站。
其中，设备集中站6座，非设备集中站12座；另设有1座车辆段，1座停车场，1座主用控制中心，1座备用控制中心，1处维修中心，全部要求实现有线网络覆盖。
1.2 DCS控制系统简介接入DCS系统网络的信号业务有：A TS系统、CI系统和MSS系统。
如下图所示，根据系统需求将信号各系统组成5个环网，其中ATS独立占用2个环网（N网和R网），CI共同占用2个环网（N网和R网），MSS独立占用1个环网（N 网）。
通信通道分为车站间串接通道和首尾站冗余通道。
正常情况下信号各系统使用串接通道进行通信，在串接通道中断的情况下，系统中的网络交换机会自动打开迂回通道进行通信，从而保证信号系统通信的连续性。
赫斯曼交换机的配置和使用
赫斯曼系列交换机配置及使用说明一．MACH4002系列模块化核心交换机MACH4002 48G-L3P：全千兆模块化工业以太网核心交换机。
设备自带16个千兆端口，其中8个为光、电互换Combo 端口。
最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。
该交换机支持三层路由功能，220VAC 冗余供电，0～70℃工作范围。
MACH4002 48+4G-L3P：千兆模块化工业以太网核心交换机。
设备自带4个千兆光、电互换Combo端口和16个百兆电缆端口。
最多支持4个介质模块，可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口。
该交换机支持三层路由功能，220VAC冗余供电，0～70℃工作范围。
1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。
MACH4002 48G-L3P MACH4002 48+4G-L3P 下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。
LED显示灯位于正面左下方，如下图所示：交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置：设置IP地址的方法： 1.通过超级终端的命令行（需要有专用的线缆：串口转V.24）； 2.通过HiDiscovery软件，搜索所有的网络设备，设置其IP地址和子网掩码； 3.使用BOOTP和DHCP服务器来设置IP地址。
（本方法不推荐在这里使用）； 4.使用自动设置适配器ACA21（USB接口）常用的配置方法：1.通过超级终端的命令行（同上）；2.通过WEB界面（需要IE5.5以上，并且要装有JAVA 1.3以上），在IE地址栏里输入交换机的IP地址，即可访问设置界面。
每次更改设置需要点击“SET”按键，并选择保存； 3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。
赫斯曼交换机的配置和使用
赫斯曼系列交换机配置及使用说明一．M ACH4002系列模块化核心交换机MACH4002 48G—L3P：全千兆模块化工业以太网核心交换机。
设备自带16个千兆端口，其中8个为光、电互换Combo端口.最多支持4个介质模块,可再扩展出32个千兆端口,最多可达48个千兆端口。
该交换机支持三层路由功能，220V AC冗余供电，0~70℃工作范围。
MACH4002 48+4G-L3P：千兆模块化工业以太网核心交换机。
设备自带4个千兆光、电互换Combo端口和16个百兆电缆端口。
最多支持4个介质模块,可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口.该交换机支持三层路由功能,220V AC冗余供电，0~70℃工作范围。
1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。
MACH4002 48G-L3P MACH4002 48+4G-L3P下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。
LED显示灯位于正面左下方，如下图所示:交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置：设置IP地址的方法：1.通过超级终端的命令行（需要有专用的线缆:串口转V.24)；2.通过HiDiscovery 软件,搜索所有的网络设备，设置其IP地址和子网掩码；3。
使用BOOTP和DHCP服务器来设置IP地址。
(本方法不推荐在这里使用)；4。
使用自动设置适配器ACA21（USB接口）常用的配置方法：1。
通过超级终端的命令行（同上）；2.通过WEB界面(需要IE5。
5以上，并且要装有JA VA 1.3以上），在IE地址栏里输入交换机的IP地址,即可访问设置界面。
每次更改设置需要点击“SET”按键，并选择保存; 3。
使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存.注意:如果要通过WEB界面进行配置，需要PC和交换机的IP地址在同一子网内。
Hirschmann交换机配置手册
2
百通网赫思曼络系统国际贸易 （上海） 有限公司
1．准备
1.1 硬件准备 在对网络系统进行配置前，必须先对系统的硬件配置进行相应的检查。 必须保证所有的交换机均正常上电，并成功启动，所有交换机均可 以正常通信 在进行环网配置前，必须保证每个环网为线型链路 具有一台配置电脑以及至少一台的测试电脑
<操作界面>
<桌面图标>
PuTTY（在 Manual CD 中的 Freeware 文件夹） 支持 telnet、 rlogin 和 ssh 的客户端软件， 用于 CLI 命令配置， 操作简易。
5
百通网赫思曼络系统国际贸易 （上海） 有限公司
赫思曼交换机配置手册
百通网赫思曼络系统国际贸易 （上海） 有限公司
目录Biblioteka 1．准备 ..................................................................................................................................... 3 1.1 硬件准备 ............................................................................................................................ 3 1.2 软件准备 ............................................................................................................................ 3 2．配置 ..................................................................................................................................... 7 2.1 初始化设置 ....................................................................................................................... 7 2.2 Basic Settings基本配置 ............................................................................................. 10 2.3 Time对时功能 ................................................................................................................. 14 2.4 Switching交换功能 ....................................................................................................... 17 2.5 Redundancy 冗余设置 ................................................................................................... 21 2.6 Diagnostics 诊断 ......................................................................................................... 24 2.7 Help 帮助 ....................................................................................................................... 29 3 常见网络故障原因及应对方法 ....................................................................................... 30
Hirschmann交换机配置手册
赫思曼交换机配置手册目录1．准备硬件准备软件准备2．置初始化设置................................................Basic Settings 基本配置................................................Time对时功能................................................Switching 交换功能................................................Redundancy 冗余设置.......Diagnostics 诊断................................................Help 帮助................................................常见网络故障原因及应对方法1．准备硬件准备在对网络系统进行配置前，必须先对系统的硬件配置进行相应的检查。
必须保证所有的交换机均正常上电，并成功启动，所有交换机均可以正常通信在进行环网配置前，必须保证每个环网为线型链路具有一台配置电脑以及至少一台的测试电脑软件准备HiDiscovery在Manual CD 中找到HiDiscovery 文件夹选择版本进行安装，文件名为JAVA运行环境在Manual CD 中找到Java 文件夹点击安装Java 或进入Java 网站下载版安装软件完成后在Java 网站检测系统内是否还有老版本存在与新版本发生冲突。
1.2.3 3rd Party 应用软件Tftpd32 （在Manual CD 中的Freeware 文件夹）模拟TFPF Server 和Client 端，用于交换机上传/ 备份交换机配置文件或升级交换机固件。
＜操作界面＞＜桌面图标＞PuTTY（在Manual CD 中的Freeware 文件夹）支持telnet 、rlogin 和ssh 的客户端软件，用于CLI 命令配置，操作＜操作界面＞＜桌面图标＞Wireshark网络抓包软件，可以对任何网络的进行协议、数据流量和数据编码等内容进行监控。
MACH100培训
工业网络产品MACH100安装与环网配置及故障诊断周雨2011.10.17MACH100安装一、赫思曼交换机产品MACH100设备安简介MACH100是无风扇设计，19"标准机架安装。
前端面板上有诊断、运行参数LED显示灯，及快速查看的大标签。
我们现在使用的MACH102-24TP-F是带有2个千兆Combo口（也支持百兆SFP光纤收发器）和24个支持端口自适应的百兆电口。
如图101所示：图101图102图102为交换机接口、显示和控制单元1——MACH100设备2——LED显示单元3——信号触点4——USB接口5——串行V.24外部管理接口6——两个Combo口7——24个百兆电口二、设备安装注意事项图1031、设备安装要靠近电源便于设备取电2、气候条件要符合设备工作条件（温度、湿度等）要求3、要确保工作环境的空气自由流通4、安装环境要相对开阔，方便人员进行安装和维护5、设备LED显示部分要清淅和看得清楚6、要确保所有各类电缆有足够的长度三、安装设备图104图1051：交换机2：导轨3：机柜如图104所示先将交换机的两边的侧耳安装固定好后，或者将交换机如图106所示安装后；再如图105所示，将交换机放入标准机柜的导轨或支架上，并固定好螺钉即好。
图106四、光纤介质模块安装图107如图107所示千兆和百兆光纤SFP 模块插入到1所示SFP 插槽端口，插入SFP 模块时要注意卡槽方向如图108所示：图108 五、电源连接图109 1：交换机背板 2：电源插头如图109所示，将电源直接连上220V AC 电源即可MACH102-24TP-F 环网配置MACH 102-24TP-F MACH 102-24TP-FMACH 102-24TP-F MACH 102-24TP-FMACH 102-24TP-F N 台交换机RM图201如图201所示为一环网，其中RM交换机为环网管理器注：1、一个环网只能且只有一台交换机作为环网管理器，不可能一个环网存在两台环网管理器；2、在配环网前，整个环网的物理链路不要完全用网线或光纤连接起来，如图201所示中的“冗余线路”先断开，当然也可以是环中其它线路（只要有一条线路断开即可）；3、配置网络时，需用到WEB界面配置，请选用IE5或IE6（并安装JRE6），更高版本将不支持JA V A平台插件，可能造成无法进入WEB配置界面。
赫斯曼交换机环网,VLAN,路由配置
西安开轩赫斯曼交换机配置环网、VLAN、路由董满权目录第一章配置环境说明 (3)1.1 HiDiscovery软件说明 (3)1.2 Hirschmann Industrial HiVision软件说明 (6)1.3 HiView软件说明 (9)第二章交换机配置 (10)2.1 配置环网协议Hiper-ring (15)2.2 VLAN划分 (19)2.3 路由功能 (23)第一章配置环境说明赫斯曼交换机配置需要的软件有HiDiscovery、Hirschmann Industrial HiVision、HiView。
以下对各种软件的功能进行大致说明。
1.1 HiDiscovery软件说明利用HiDiscovery软件可以对交换机的IP地址进行设置。
注意：输入密码时请注意大小写之分，并确保JAVA软件的版本足够新。
1.2 Hirschmann Industrial HiVision软件说明软件Hirschmann Industrial HiVision可以扫描网络，生成网络拓扑结构图，同时能够监控网络状态。
Hirschmann Industrial HiVision界面如下图所示：在‘选项’->‘发现设备’->‘新建’中设置搜索设备的IP地址范围，并勾选‘激活’选项，如下图所示。
1.3 HiView软件说明HiView软件是一款绿色版的交换机Web配置软件，内部集成JAVA，输入交换机的IP地址，即可访问。
第二章交换机配置主要内容：1.配置环网协议Hiper-ring2.VLAN划分3.路由功能⏹在每一项的配置页面中，通常都会有“Set”和“Reload”两个按钮。
其中“Set”按钮的作用是使所修改的配置即时生效；“Reload”按钮的作用是刷新该页的数据。
因此，在对交换机进行配置修改后，都需要点击该页面中的“Set”按钮，以确保配置修改可以即时生效。
⏹注意：点击“Set”按钮后，只是确保修改生效，并没有保存进交换机内部的配置文件。
赫斯曼交换机操作手册教学提纲
赫斯曼交换机操作手册赫斯曼交换机操作手册本网络系统包含一台万兆以太网交换机（MACH 4002）作为核心交换机，两台模块化交换机（MS4128）作为次级交换机。
网络系统要求划分为两个VLAN，两个VLAN之间需要通讯。
1、 Vlan配置核心交换机（MACH 4002）的管理地址分别为172.16.8.251。
两台次级交换机（MS 4128）的管理地址分别为172.16.8.252，172.16.8.253。
第一步：连接好所有设备,不考虑Port口位置。
第二步：VLAN规划本网络划分了两个VLAN，第一个名称为VLAN1，第二个名称为VLAN2，还有一个默认VLAN，名称为Defult。
Port口详细划分如下：MACH4002：VLAN1 Port口：4.1~4.6， 6.3~6.14VLAN2 Port口：3.1~3.8上联Port口：4.7，4.8，6.15，6.16管理Port口：6.1，6.2MS4128：（两台配置一样）VLAN1 Port口：2.3~1.4，3.1~3.4，4.1~4.4，5.1~5.4VLAN2 Port口：无上联Port口：1.1，1.2，2.1，2.2第三步：划分VLAN使用HiDiscovery扫描到网络内所有的交换机设备，对交换机的管理地址进行设置。
使用HiVision，在Configration-Preference中添加交换机管理地址的扫描网段，可以扫描到网络内的所有交换机如图：单击Vlan-Manager选项卡,选择Agent list,如图：选择Discovered devices中的所有设备并单击添加按钮将它们添加到Participating agents 中,并点击OK按钮，如图:选择“Edit”下拉菜单中的“Groups”,空白处右击选择“New”,在“Name”中输Vlan名称“Vlan1”,单击“Members”选项卡,选中需要添加的Port口,点击OK,如图：按照相同的步骤，创建第二个VLAN，名称为VLAN2，添加相应的Port口，点击OK。
赫斯曼交换机的配置和使用
赫斯曼系列交换机配置及使用说明一．M ACH4002系列模块化核心交换机MACH4002 48G-L3P：全千兆模块化工业以太网核心交换机。
设备自带16个千兆端口，其中8个为光、电互换Combo端口。
最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。
该交换机支持三层路由功能，220VAC冗余供电，0～70℃工作范围。
MACH4002 48+4G-L3P：千兆模块化工业以太网核心交换机。
设备自带4个千兆光、电互换Combo端口和16个百兆电缆端口。
最多支持4个介质模块，可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口。
该交换机支持三层路由功能，220VAC冗余供电，0～70℃工作范围。
1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。
MACH4002 48G-L3P MACH4002 48+4G-L3P 下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。
LED显示灯位于正面左下方，如下图所示：交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置：设置IP地址的方法： 1.通过超级终端的命令行（需要有专用的线缆：串口转V.24）； 2.通过HiDiscovery软件，搜索所有的网络设备，设置其IP地址和子网掩码； 3.使用BOOTP和DHCP服务器来设置IP地址。
（本方法不推荐在这里使用）； 4.使用自动设置适配器ACA21（USB接口）常用的配置方法：1.通过超级终端的命令行（同上）；2.通过WEB界面（需要IE5.5以上，并且要装有JAVA 1.3以上），在IE地址栏里输入交换机的IP地址，即可访问设置界面。
每次更改设置需要点击“SET”按键，并选择保存； 3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。
赫斯曼交换机操作技巧介绍材料
赫斯曼交换机操作手册本网络系统包含一台万兆以太网交换机（MACH 4002）作为核心交换机，两台模块化交换机（MS4128）作为次级交换机。
网络系统要求划分为两个VLAN，两个VLAN之间需要通讯。
1、Vlan配置核心交换机（MACH 4002）的管理地址分别为172.16.8.251。
两台次级交换机（MS 4128）的管理地址分别为172.16.8.252，172.16.8.253。
第一步：连接好所有设备,不考虑Port口位置。
第二步：VLAN规划本网络划分了两个VLAN，第一个名称为VLAN1，第二个名称为VLAN2，还有一个默认VLAN，名称为Defult。
Port口详细划分如下：MACH4002：VLAN1 Port口：4.1~4.6，6.3~6.14VLAN2 Port口：3.1~3.8上联Port口：4.7，4.8，6.15，6.16管理Port口：6.1，6.2MS4128：（两台配置一样）VLAN1 Port口：2.3~1.4，3.1~3.4，4.1~4.4，5.1~5.4VLAN2 Port口：无上联Port口：1.1，1.2，2.1，2.2第三步：划分VLAN使用HiDiscovery扫描到网络内所有的交换机设备，对交换机的管理地址进行设置。
使用HiVision，在Configration-Preference中添加交换机管理地址的扫描网段，可以扫描到网络内的所有交换机如图：单击Vlan-Manager选项卡,选择Agent list,如图：选择Discovered devices中的所有设备并单击添加按钮将它们添加到Participating agents 中,并点击OK按钮，如图:选择“Edit”下拉菜单中的“Groups”,空白处右击选择“New”,在“Name”中输Vlan名称“Vlan1”,单击“Members”选项卡,选中需要添加的Port口,点击OK,如图：按照相同的步骤，创建第二个VLAN，名称为VLAN2，添加相应的Port口，点击OK。
工业网络用户使用手册（赫思曼）
工业网络用户使用手册（赫思曼）目录一、工程概况 (2)二、交换机参数 (4)2.1 核心交换机 (4)2.2 接入交换机 (6)2.3 防爆交换机电源接线原理 (7)2.4 交换机端口指示灯介绍 (8)2.4.1 MS4128交换机 (8)2.4.2 MACH 4002交换机 (12)三、系统调试 (12)3.1 配置注意事项 (12)3.2 交换机设置主要步骤 (13)3.3 具体配置 (13)3.3.1配置名称、IP地址 (13)3.3.2 利用IE浏览器设置交换机 (14)3.3.3 利用HiVision软件设置划分VLAN (32)3.3.4 网络管理 (48)四、设备日常监测维护 (56)4.1 线路监测 (56)4.2 设备检查 (56)4.3 检查路由的测试命令 (57)4.4 UPS维护 (57)4.5 蓄电池维护 (58)4.6 机房设备日常维护 (59)一、工程概况唐山煤矿工业网络主要负责人员定位系统以及后续建设系统的数据传输，整个传输平台采用国际领先的德国赫思曼公司的工业网络交换机建设。
由于唐山煤矿开采时间长，井下巷道复杂跨度大、距离远，分A、B两区。
在网络设计时，井下设计20台防爆MS4128接入交换机，结合实际情况暂安装16台，其它留作后期网络扩展。
具体安装位置如下：A区：902泵房、11水平泵房、12水平泵房；B区：502配电室、8号井车房配电室、5021变电硐、7070机头配电室、702配电室、8070机头配电室、905泵房、8050配电室、南三泵房配电室、岳胥区变电硐、12号井变电硐、十一横管变电硐、八横贯配电室。
结合实际情况，将井下网络分为3个千兆光纤环形网络，A区1个千兆环、B区两个千兆环，通过地面机房的两台核心交换机实现互连、互通。
具体环网结构拓扑如下图：唐山煤矿工业网络拓扑图二、交换机参数德国赫思曼工业以太网交换机在煤矿自动化系统中的应用最广泛、也是是目前全球工业以太网技术的领导者。
赫斯曼交换机考试试题
赫斯曼交换机考试试题赫斯曼交换机是一种用于网络通信的设备，它能够在不同的网络之间进行数据的转发和交换。
在网络通信领域中，赫斯曼交换机的应用非常广泛，因此掌握赫斯曼交换机的知识和技能对于网络工程师来说是非常重要的。
为了帮助网络工程师提升对赫斯曼交换机的理解和运用能力，赫斯曼公司经常组织交换机考试。
本文将针对赫斯曼交换机考试的试题进行详细的解析，帮助读者更好地理解和掌握赫斯曼交换机的知识。
试题一：赫斯曼交换机的工作原理是什么？赫斯曼交换机的工作原理是通过学习和存储MAC地址，根据MAC地址来转发和交换数据。
当赫斯曼交换机接收到数据帧时，会解析数据帧中的源MAC地址和目的MAC地址。
然后，赫斯曼交换机会查找存储在自己的MAC地址表中的信息，判断目的MAC地址所在的端口，并将数据帧转发到相应的端口上。
通过这种方式，赫斯曼交换机可以实现数据的快速转发和交换。
试题二：请描述赫斯曼交换机的三种转发方式。
赫斯曼交换机有三种转发方式，分别是根据MAC地址、IP地址和VLAN来进行转发。
根据MAC地址转发是赫斯曼交换机的主要转发方式。
在这种方式下，赫斯曼交换机会根据数据帧中的目的MAC地址来转发数据。
通过学习和存储MAC地址的方法，赫斯曼交换机可以快速地将数据转发到正确的端口。
根据IP地址转发是在网络层进行转发的方式。
赫斯曼交换机会根据数据帧中的目的IP地址来转发数据。
通过查找IP地址表，赫斯曼交换机可以将数据转发到相应的子网。
根据VLAN转发是在虚拟局域网中进行转发的方式。
赫斯曼交换机可以将不同的端口划分到不同的VLAN中，通过判断数据帧的VLAN标签，赫斯曼交换机可以将数据转发到相应的VLAN。
试题三：赫斯曼交换机的端口有几种类型？赫斯曼交换机的端口有三种类型，分别是访问端口、中继端口和特殊端口。
访问端口是用于连接终端设备的端口，如PC、服务器等。
访问端口只能属于一个VLAN，并且只能接收和发送该VLAN中的数据。
赫斯曼交换机的配置和使用
赫斯曼系列交换机配置及使用说明一．M ACH4002系列模块化核心交换机MACH4002 48G-L3P:全千兆模块化工业以太网核心交换机.设备自带16个千兆端口，其中8个为光、电互换Combo端口。
最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。
该交换机支持三层路由功能，220V AC冗余供电,0～70℃工作范围。
MACH4002 48+4G—L3P：千兆模块化工业以太网核心交换机。
设备自带4个千兆光、电互换Combo 端口和16个百兆电缆端口。
最多支持4个介质模块,可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口.该交换机支持三层路由功能,220V AC冗余供电,0～70℃工作范围。
1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。
MACH4002 48G-L3P MACH4002 48+4G—L3P 下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。
LED显示灯位于正面左下方，如下图所示：交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置:设置IP地址的方法：1.通过超级终端的命令行（需要有专用的线缆：串口转V。
24）；2.通过HiDiscovery 软件，搜索所有的网络设备，设置其IP地址和子网掩码；3.使用BOOTP和DHCP服务器来设置IP地址.(本方法不推荐在这里使用）；4。
使用自动设置适配器ACA21(USB接口)常用的配置方法：1。
通过超级终端的命令行（同上）；2.通过WEB界面(需要IE5.5以上，并且要装有JA V A 1。
3以上)，在IE地址栏里输入交换机的IP地址，即可访问设置界面。
每次更改设置需要点击“SET”按键，并选择保存; 3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一。

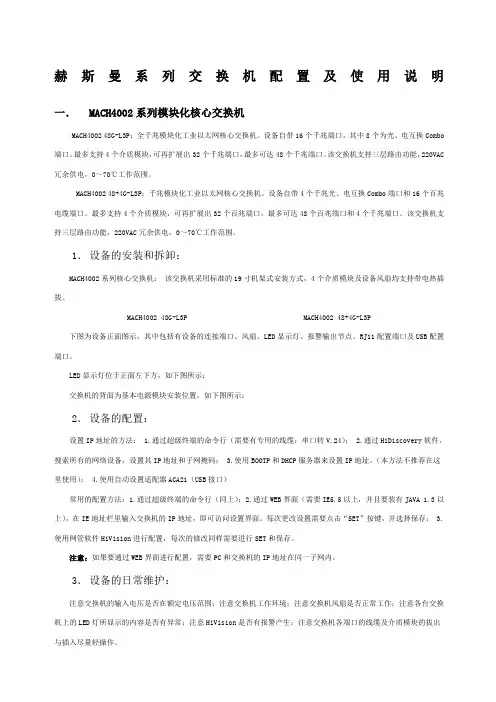

赫斯曼系列交换机配置及使用说明一．M ACH４002系列模块化核心交换机MＡCH4002 4８G-Ｌ3Ｐ:全千兆模块化工业以太网核心交换机。
设备自带16个千兆端口，其中８个为光、电互换bo端口。
最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。
该交换机支持三层路由功能，220V AC冗余供电，０～７0℃工作范围。
MACＨ4002 4８+4G—L3P：千兆模块化工业以太网核心交换机。
设备自带4个千兆光、电互换ｂo端口与16个百兆电缆端口。
最多支持4个介质模块,可再扩展出32个百兆端口，最多可达４8个百兆端口与4个千兆端口。
该交换机支持三层路由功能，22０ＶAC冗余供电，0~７０℃工作范围。
1．设备得安装与拆卸：MACH４００2系列核心交换机：该交换机采用标准得19寸机架式安装方式,4个介质模块及设备风扇均支持带电热插拔。
MACH40０2 ４8Ｇ－Ｌ3P ＭAＣＨ40０2 48+4G—Ｌ3Ｐ下图为设备正面图示,其中包括有设备得连接端口、风扇、ＬED显示灯、报警输出节点、ＲJ１１配置端口及UＳＢ配置端口。
LEＤ显示灯位于正面左下方，如下图所示:交换机得背面为基本电源模块安装位置，如下图所示:2．设备得配置:设置ＩＰ地址得方法：1、通过超级终端得命令行（需要有专用得线缆:串口转V、24）；２、通过HiD ｉscovｅry软件，搜索所有得网络设备，设置其IＰ地址与子网掩码; 3、使用ＢOOTP与DHCＰ服务器来设置IP地址。
（本方法不推荐在这里使用）; 4、使用自动设置适配器ACＡ２1（USB接口)常用得配置方法：1、通过超级终端得命令行(同上）;2、通过WＥB界面(需要IＥ5、5以上，并且要装有ＪＡV A 1、3以上),在IＥ地址栏里输入交换机得ＩP地址，即可访问设置界面。
每次更改设置需要点击“SET”按键,并选择保存;3、使用网管软件HｉＶisiｏn进行配置，每次得修改同样需要进行SＥT与保存.注意:如果要通过WEＢ界面进行配置,需要PＣ与交换机得IP地址在同一子网内。
3．设备得日常维护:注意交换机得输入电压就是否在额定电压范围;注意交换机工作环境；注意交换机风扇就是否正常工作；注意各台交换机上得LEＤ灯所显示得内容就是否有异常;注意HiViｓioｎ就是否有报警产生;注意交换机各端口得线缆及介质模块得拔出与插入尽量轻操作。
二．M S3０－０8０2SAAPHC系列模块化交换机MS30－0802SAAＰHC:千兆模块化工业以太网交换机.设备自带一个基本介质模块，为交换机工作提供电源及相应得诊断配置端口。
交换机自身不具有任何端口，所有端口均需由介质模块扩展实现。
交换机最多可以实现２个千兆光、电互换ｂo端口与８个百兆端口。
该交换机为二层交换机,不支持三层路由功能,24VＤC冗余供电，０～70℃工作范围。
1．设备得安装与拆卸:MS30-08０２SＡAＰHC系列模块化交换机:该交换机采用标准得３5mm卡轨式安装方式。
下图分别为设备自身图示及安装满介质模块得图示：MＳ30-0802SAAPＨC四个模块自左至右分别为1个千兆介质模块(只能用于安装MM４-2TＸ/ＳFＰ模块）、1个基本介质模块与2个百兆介质模块。
基本介质模块无法拆卸,其余三个介质模块均可更换。
下图为基本介质模块仰视图,其中包括有设备得电源连接端子、DIＰ开关、报警输出节点、RＪ１１配置端口及USB配置端口。
四个DIP开关如下图所示:四个DIP开关中:第一个“ＲM”开关用于开启冗余管理器。
第二个“RinｇPort”开关位于“OFF”时,介质模块１得端口1与２做环端口使用,位于“ON”位置时,介质模块2得端口１与模块２得端口2做环端口使用。
用户可以根据介质模块得端口类型分布来选择环端口。
第三个“Ｓｔand By"端口就是做“Ｎeｔｗｏrk ｃoupｌing”时使用.第四个“Cｏnfｉｇｕｒatｉon"开关就是交换机设置优先级开关,当位于位于“OＮ”位置时，交换机就是硬件设置优先，当位于位于“OFF”位置时，交换机就是软件设置优先。
我们推荐网络中所有得设备均通过软件配置，可将所有得开关拨到“OＦF”位置即可.LＥD显示灯位于基本模块得正面,如下图所示:2．设备得配置:设置IP地址得方法：1、通过超级终端得命令行（需要有专用得线缆:串口转V、24);2、通过HｉDｉscovery软件，搜索所有得网络设备，设置其IP地址与子网掩码；3、使用BOＯTP与DHＣP服务器来设置ＩP地址。
（本方法不推荐在这里使用）; 4、使用自动设置适配器ACＡ2１(UＳＢ接口）常用得配置方法：1、通过超级终端得命令行（同上);2、通过WEＢ界面（需要IE5、５以上,并且要装有ＪA V A 1、3以上),在IE地址栏里输入交换机得IP地址，即可访问设置界面。
每次更改设置需要点击“SET”按键，并选择保存；3、使用网管软件HiVisioｎ进行配置，每次得修改同样需要进行ＳEＴ与保存。
注意:如果要通过WEB界面进行配置,需要PC与交换机得ＩP地址在同一子网内。
3．设备得日常维护：注意交换机得输入电压就是否在额定电压范围；注意交换机工作环境；注意各台交换机上得LED灯所显示得内容就是否有异常；注意HｉVｉsioｎ就是否有报警产生；注意交换机各端口得线缆及介质模块得拔出与插入尽量轻操作。
三．交换机具体配置过程1．交换机ＩP地址设置方法：交换机得IP地址设置需要使用HiＤｉscoveｒy软件:首先，在配置电脑中安装ＨiＤisｃｏveｒy软件，在随设备附带得光盘内有该软件得安装文件；安装完毕后，开启交换机,将配置电脑与交换机相连接，并运行该软件；软件运行后,会自动搜索网络中所有得赫思曼交换机，并列表显示，如下图所示：交换机初始得出厂设置就是:ＩP地址与子网掩码全部为0、0、０、０，双击某个设备，可以在弹出得窗口中设置其IP地址与子网掩码,设置完毕后,点击确定即可保存在交换机内部，重启后也不会丢失.2．交换机环网设置方法:在本网络中,所有得交换机设置均采用软件设置.交换机得设置需要通过WＥB界面进行,需要配置电脑内安装JＡVＡ软件，该软件得安装程序也可以在随设备附带得光盘内找到.安装完JA VＡ后，在IE浏览器得地址栏内输入目标交换机得IP地址，即可进入交换机得配置登陆界面（此时需要保证配置电脑与目得交换机得ＩP 地址在同一子网内）。
在该界面内，需要输入用户名与密码，其中“admin”就是拥有读写权限得用户名,密码为“prｉvate”，另外一个“uｓer"用户名只具有读权限，密码为“public”.如果要修改交换机得配置，需要以“admin"用户名及密码进入配置界面。
进入后得界面如下图所示:在ＨＩPER-Rinｇ选项中进行相关得环网配置,其中需要为交换机指认环端口(Ring Port),通常使用模块１得端口１与２两个千兆端口作为环端口.然后在环网中得一台交换机中(必须有并且只能有一台），将“Reｄundancy Manａｇeｒ”选项选为On状态,让它作为整个网络得冗余管理器,来管理整个环网.设置完成后,需要点击“Sｅt”按钮，使配置即时生效.在HIPＥR—Ring选项设置完毕后,需要在“RapiｄＳpaｎning Tｒeｅ”选项中修改快速生成树协议应用项,由于快速生成树协议（RSTP)与环网（HIPER—Riｎg)使用得就是不同得冗余机制,不能共同存在,因此，需要关闭所有得交换机得快速生成树功能，如下图所示：将快速生成树中得“Oｐerａtion"选项选为Ｏff，关闭该功能。
设置完成后,需要点击“Seｔ”按钮，使配置即时生效.在成功得设置完环网并关闭快速生成树协议后,需要对交换机得配置进行保存，以保证交换机在断电重启后仍能运行正确得配置。
保存交换机得配置需要在“Load/Ｓaｖｅ”选项中进行，选择“Sａve to Ｓｗitch”,然后点击Ｓａve ｃoｎfiguratｉｏn按钮,稍等片刻后，即将交换机得配置存储在了交换机内部。
如下图所示：至此,环网得基本配置全部完成,可以使用Ping指令对环网得性能进行测试,以保证环网中出现一个断点得时候,交换机能在５0ｍｓ内自动启用备用链路，设备间得通信仍能正常进行。
测试成功后环网配置即告完成。
3．交换机环网络管理软件设置及使用方法：在这里，我们使用了赫思曼得两款网络管理软件用于网络系统得监控及管理：Inｄuｓtriａl HiVisiｏn：这就是一款网络监控及初期预警软件,可以生成网络拓扑结构图。
该软件对监控电脑得要求较高，需要至少５１２M内存（推荐1G以上），如果使用得就是WindｏwｓXP操作系统，则需要该系统就是Proｆessｉonaｌ版本得.该软件得界面如下图所示:首先需要在选项中得“发现设备”一栏中设置软件得搜索范围，并将已经申请到得序列号输入到软件中，如下图所示：以上两项输入完成后，即可在软件得主界面中点击“扫描网络”选项，软件会自动搜索网络中所有得支持Ping指令得网络设备,并将其添加到“新建设备”一栏中。
然后可将搜索到得新设备复制到“我得网络”选项中,并用右键点击“我得网络”，选择“自动生成拓扑结构”选项。
如下图所示：第一次绘制拓扑结构图可按上图所示进行选择。
点击“确认"后，软件可自动生成网络拓扑结构，其中包括所有得可以Ping通得网络设备.如果就是在已经生成得拓扑结构图基础上进行新设备得修改,可以在将新设备复制到“我得网络"选项中以后再次自动生成网络拓扑结构图，所需要进行得选择如下图所示：经过调整以后，可以生成如下得网络拓扑结构图：HiVisｉoｎ：这就是一款高级网络监控及配置软件。
该软件得界面如下图所示:该软件在运行时也需要在“Configuｒation”→“Preｆｅrｅｎcｅs”→“ＳｃaｎRanｇeｓ"选项中得设置软件得搜索范围，如下图所示:HiVisｉon软件得序列号得输入位置在电脑得“开始菜单"→“程序"→“Ｈirschmaｎn"→“HｉＶision 6、4 ＴｏolBox"→“HiVisｉon" →“Edit Licensｅ”中.该软件需要有两个不同得序列号：ＨiViｓioｎPC Bas ｅｄEntｅrprｉｓe与HiViｓｉon PC Based ＩnduｓtriａlＬiｎｅ,两个序列号分别用于管理不同类型得交换机.注意：１,如果两个软件需要安装在同一台监控电脑上,需要使用为该电脑添加一个Wｉｎdows组件：SNＭＰ组件，用于接收设备报警。
2,两个软件得安装时只能使用默认路径,更改路径可能导致软件故障。
3，在监控站ＩP地址确定后,需要为交换机指认一个报警发送方向得IP地址，该地址就就是监控电脑得IP地址,输入位置就是在交换机得配置界面中得“Diａgnｏstｉｃs”→“Alarｍs（Ｔrapｓ）”。
