初中物理八年级物理知识竞赛考试题汇编电学部分之二.docx
初中物理初中物理电学竞赛题.docx
![初中物理初中物理电学竞赛题.docx](https://img.taocdn.com/s3/m/9678f49d3169a4517723a3db.png)
xx学校xx学年xx学期xx试卷姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题(每空xx 分,共xx分)试题1:在如图所示的各电路中,能用滑动变阻器调节灯泡亮度的是()试题2:小明家新买了一条标有“220V50W”的电热毯,他想用电流表和电压表测量电热毯的电阻值,于是连接了如图所示的电路。
其中R为待测电热毯的电阻,电源两端的电压为6V,滑动变阻器的最大阻值为20Ω.但是,小明在测量过程中发现,无论怎样调整滑动变阻器,电表的示数都几乎没有变化,且查得各元件完好,电路连接无误.请分析产生这一现象的原因.如果仍然使用这些器材,怎样连接电路才能有效地改变电热毯两端的电压?请画出你的电路图.试题3:如图6所示的电路中,AB为粗细均匀的长为L的电阻丝,以AB上各点对B点的电压U为纵坐标,各点离A点的距离x为横坐标,则U随x变化的图线应为图6′中的()评卷人得分试题4:如图5所示电路,由估算可知,通过毫安表的电流约为______毫安,通过安培表的电流约为安培。
试题5:如图中已知R1=R2=……=Rn=R n+1=……=Rm=R m+1=R/2,R=40欧,电源电压60伏.流过Rn的电流大小是.试题6:如图19所示的电路较为复杂,但采用合理的估算,就可以计算出A与mA的示数分别为()A.0.13,30 B.0.11,10C.0.33,30 D.0.31,10试题7:王小明家里控制100瓦白炽灯泡的拉线开关处在断开状态.他分别用交流电流表和交流电压表的两个接头去接触开关内的两个接线柱.这时出现的现象是( )A.用电压表接触后,表的读数为220伏,同时电灯发光B.用电压表接触后,表的读数为零,电灯不发光C.用电流表接触后,表的读数为0.45安,电灯不发光D.用电流表接触后,表的读数为0.4 5安,同时电灯发光试题8:如图29所示,闭合电键K,当滑动变阻器的滑片P在某两点之间来回滑动时,电流表的示数范围是1.0~2.0安,电压表的示数范围是7.2~2.4伏,则电源电压为( )(A) 15伏。
学生辅导 初中物理知识竞赛试题(电学部分2)
![学生辅导 初中物理知识竞赛试题(电学部分2)](https://img.taocdn.com/s3/m/e2397103844769eae009edff.png)
初中物理知识竞赛试题(电学部分2)1、A 、B 两灯和变阻器如图1所示连接,电源电压保持不变。
当滑动变阻器的滑片P 向右滑动时,A 、B 两灯的发光亮度将会( )A 、A 灯变暗,B 灯变亮 B 、A 灯变亮,B 灯变暗C 、A 、B 两灯都变亮D 、A 、B 两灯都变2、如图2所示的电路,电源电压一定,R 1=10欧,R 2=30欧,当开关S 1、S 2都闭合时,电流表的示数为3.0安,电压表的示数不为零,则当开关S 1闭合,S 2断开时,电流表的示数可能是 ( )A .4.0安B .5.0安C .3.0安D .3.6安图33、如图3所示,R 1=20欧,R 2=25欧,当开关S 1闭合、S 2断开时,电压表的示数为2.8伏,当开关S 1断开、S 2闭合时,电压表示数可能的数值是( )A 、4.0伏B 、3.5伏C 、3.3伏、2.5伏4、 如下图4所示的电路,当开关S 合上时,A 表和V 表的读数变化为 ( )A .A 表示数变大,V 表示数不变B .A 表示数变大,V 表示数变小C .A 表示数变小,V 表示数变小D .A 表示数不变,V 表示数不变5、如下图5所示,圆环状合金圈的A 点固定接在电路中,滑动触头P 可以在圆环上滑动,闭合开关S 后,在P 从B 开始经C 滑动到D 的过程中,电流表的示数变化是 ( )A 、由小变大B 、先变大后变小C 、由大变小D 、先变小后变大6、如上图6所示,R 1=R 2=R 3=3欧,则电键K 断开和闭合时,M 、N 间的电阻分别为( )A 、9欧,3欧B 、9欧,0欧C 、1欧,0欧D 、1欧,9欧7、如右图7所示,电路中R 1和R 2相等,滑动变阻器的滑动触片自左端向右端滑动的过程中,AB 间的总电阻将( )A C 、逐渐减小 D 、先减小后增大8、右图8中甲、乙两个滑动变阻器的外形、尺寸完全相同,而且两个滑动金属片固联在一起,可以同时向左或向右移动同样的距离。
电学竞赛试题.1doc
![电学竞赛试题.1doc](https://img.taocdn.com/s3/m/64ca49cc08a1284ac850432d.png)
初二物理竞赛试题 2012-5-3012接入原电路中的前后电流强度之比为[ ]A. 5∶6B. 25∶6C. 6∶25D. 6∶5 2、在家庭用电中,符合用电要求的是 ( )3、同为“36V 40W ”的电灯、电扇、电烙铁都正常工作5min ,它们产生热量是:A.一样多 B.电灯最多 C.电扇最多D.电烙铁最多4、标有“220V 25W”、“110V 40W ”、“36V 40W ”、“36V 60W ”四种规格的灯泡,若都在正常工作,其中最暗的灯是( ).A .“220V25W” B .“110V 40W ” C .“36V 40W ” D .“36V 60W 5、如图所示,电池组电压一定.关于电路工作情况,下列说法中正确的是()A.只闭合S 1时,两只灯泡是串联的B.若先闭合S 1,再闭合S 2,电压表、电流表的读数均变小 C.若先闭合S 1,再闭合S2,电压表、电流表的读数均变大D.若先闭合S 1,再闭合S 2,电压表读数不变、电流表读数变大6、在“测量小灯泡电功率的实验”中,某班四位同学所连接的电路如图所示,其中连接正确的是( )7、如图所示,电源电压保持不变,当开关S 闭合时,滑动变阻器R 1的滑片P 从b 端滑到a 端的过程中,下列说法正确的是( ) A 、电压表、电流表的示数均变小 B 、电压表、电流表的示数均不变C 、电压表的示数不变,电流表的示数变小D 、电压表的示数变小,电流表的示数不变8、一只电阻两端的电压从2V ,增加到2.8V ,通过该电阻的电流增加了0.1A ,则该电阻的阻值是( )A 、8ΩB 、20ΩC 、28ΩD 、无法确定 9、产生感应电流的条件是( )A.导体在磁场中运动B.导体在磁场中做切割磁感线运动C.闭合电路的一部分导体做切割磁感线运动D.闭合导体在磁场中做切割磁感线运动 10.交流发电机制造的原理是( )A 电流的磁效应B 电流的磁现象C 电磁感应现象D 电磁铁原理 11.通电导体在磁场中受力而运动时( )A.消耗了电能,产生了机械能 B.消耗了机械能,产生了电能 C.消耗了机械能,产生了内能 D.消耗了化学能,产生了电能12、关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系,下列说法中错误的是 [ ]A .电流方向改变时,导体受力方向改变B .磁场方向改变时,导体受力方向改变C .电流方向和磁场方向同时改变,导体的受力方向改变D .电流方向和磁场方向同时改变,导体的受力方向不变 二、填空题1、在如图(a )所示电路中,当闭合开关后,两个电压表指针偏转均如图b 所示,则电阻R 1和R 2两端的电压分别为 、 。
初二物理竞赛试题(含答案)
![初二物理竞赛试题(含答案)](https://img.taocdn.com/s3/m/8929ce2cb4daa58da0114a08.png)
八年级物理知识竞赛试题 (电学部分)1.有二只灯泡,分别标有“220V15W”和“220V100W”的字样。
如将它们串联接在电压为380伏的动力电源上,则A.15W的灯泡烧坏,100W的灯泡完好 B.100W的灯泡烧坏,15W的灯泡完好C.二只灯泡均被烧坏 D.二只灯泡均完好2.在电学实验中遇到断路时,常常用伏特表来检测。
某同学连接如图所示的电路,电键闭合后,电灯不亮,安培表无指示。
这时用伏特表测得a、b两点间和b、c两点间的电压均为零,而a、d间和b、d间的电压均不为零,这说明A.电源接线柱接触不良 B.电键的触片或接线柱接触不良C.安培表接线柱接触不良 D.灯泡灯丝断了或灯座接触不良3.李军在检修一只1000瓦的电炉时,发现电炉丝断了一小截,他用一段较细一些但由同种材料制成的电炉丝将残缺部分补接至原长,这样再接入原电路中使用时,其实际发热功率将A.大于1000瓦B.等于1000瓦 C.小于1000瓦 D.无法判断4.小明做实验时把甲乙两只灯泡串联后通过开关接在电源上。
闭合开关后,甲灯发光,乙灯不发光,乙灯不发光的原因是A.它的电阻大小C.流过乙灯的电流比甲灯小B.它的电阻太大D.乙灯灯丝断了5.图2中四个灯泡的连接方式是A.四灯串联 B.四灯并联C.L2、L3、L4并联,再与L1串联 D.L1、L2、L3并联,再与L4串联6.标有“220V,40W”和“220V,60W”的两只灯泡L1、L2、串联在电路中时,两灯泡均发光,实际消耗的功率分别为W1和W2,则:A.W1>W2 B.W1=W2 C.W1<W2 D.无法确定7.某电度表盘上标有“3000R/kWh”,单独开动某一用电器时,电度表的转盘在100秒内转5转,由此可知,该用电器的功率为:A.40瓦 B.60瓦 C.20瓦 D.100瓦8.如图所示,甲灯为“6V,6W”,乙灯为“6V,4W”,用一个输出电压恒为12伏的电源对两灯供电,要使这两个灯能同时正常发光,则应选择电路:9.某人设计了下图所示电路,电路中变阻器的总阻值与电阻R的阻值相同,电源电压恒定,当他将滑片P从a端滑到b端的过程中,所看到的现象是A.安培表的示数逐渐变大 B.安培表的示数逐渐变小C.安培表的示数先增大,然后减小到原值D .安培表的示数先减小,然后增大到原值10.物理小组的同学们练习安装照明电路,接通电源之前,老师将火线上的保险丝取下,把一个额定电压为220伏的灯泡作为检验灯泡连接在原来安装保险丝的位置,同时要求同学将电路中所有开关都断开。
物理八年级竞赛试卷【含答案】
![物理八年级竞赛试卷【含答案】](https://img.taocdn.com/s3/m/0af64056df80d4d8d15abe23482fb4daa58d1daa.png)
物理八年级竞赛试卷【含答案】专业课原理概述部分一、选择题(每题1分,共5分)1. 下列哪个物理量是标量?A. 速度B. 力C. 位移D. 加速度2. 一个物体在水平面上做匀速直线运动,下列哪个力对物体不做功?A. 重力B. 摩擦力C. 推力D. 拉力3. 下列哪种现象是升华?A. 冰变成水B. 水变成水蒸气C. 碳酸钙变成氧化钙D. 固态碘变成碘蒸气4. 下列哪种现象是扩散?A. 空气流动B. 水流C. 粉末飞扬D. 香味弥漫5. 下列哪种现象是干涉?A. 水波相遇B. 声波相遇C. 光波相遇D. 以上都是二、判断题(每题1分,共5分)1. 力是改变物体运动状态的原因。
()2. 动能和势能统称为机械能。
()3. 摩擦力总是阻碍物体的运动。
()4. 声音在空气中的传播速度大于在液体中的传播速度。
()5. 光的反射和折射现象中,光路是可逆的。
()三、填空题(每题1分,共5分)1. 物体做匀速直线运动时,速度大小和方向都______。
2. 光在真空中的传播速度是______。
3. 一个物体受到两个力的作用,保持静止状态,这两个力的大小相等,方向______。
4. 物体在水平面上做匀速直线运动,若摩擦力消失,物体的运动状态将______。
5. 声音是由物体的______产生的。
四、简答题(每题2分,共10分)1. 简述牛顿第一定律。
2. 简述光的反射定律。
3. 简述声音的传播条件。
4. 简述机械能守恒的条件。
5. 简述电磁感应现象。
五、应用题(每题2分,共10分)1. 一个物体从高处自由落下,求落地时的速度。
2. 一束光从空气斜射入水中,求折射角。
3. 一个物体在水平面上做匀速直线运动,求摩擦力的大小。
4. 一个物体做平抛运动,求落地时的水平位移。
5. 一个电路中有电阻、电容和电感,求电路的谐振频率。
六、分析题(每题5分,共10分)1. 分析物体在斜面上滑动的运动情况。
2. 分析光的折射现象。
七、实践操作题(每题5分,共10分)1. 设计一个实验,验证牛顿第一定律。

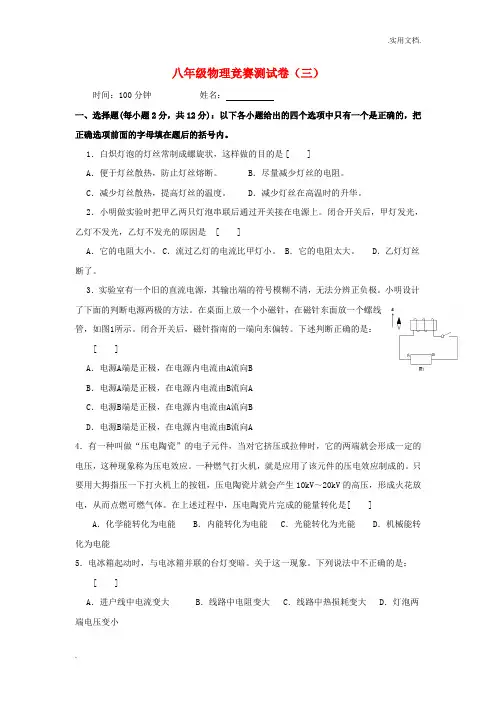

八年级(下)物理竞赛电学测试卷
![八年级(下)物理竞赛电学测试卷](https://img.taocdn.com/s3/m/b14c14ada417866fb94a8e3c.png)
八年级物理竞赛测试卷(三)时间:100分钟姓名:一、选择题(每小题2分,共12分):以下各小题给出的四个选项中只有一个是正确的,把正确选项前面的字母填在题后的括号内。
1.白炽灯泡的灯丝常制成螺旋状,这样做的目的是[ ]A.便于灯丝散热,防止灯丝熔断。
B.尽量减少灯丝的电阻。
C.减少灯丝散热,提高灯丝的温度。
D.减少灯丝在高温时的升华。
2.小明做实验时把甲乙两只灯泡串联后通过开关接在电源上。
闭合开关后,甲灯发光,乙灯不发光,乙灯不发光的原因是[ ]A.它的电阻大小。
C.流过乙灯的电流比甲灯小。
B.它的电阻太大。
D.乙灯灯丝断了。
3.实验室有一个旧的直流电源,其输出端的符号模糊不清,无法分辨正负极。
小明设计了下面的判断电源两极的方法。
在桌面上放一个小磁针,在磁针东面放一个螺线管,如图1所示。
闭合开关后,磁针指南的一端向东偏转。
下述判断正确的是:[ ]A.电源A端是正极,在电源内电流由A流向BB.电源A端是正极,在电源内电流由B流向AC.电源B端是正极,在电源内电流由A流向BD.电源B端是正极,在电源内电流由B流向A4.有一种叫做“压电陶瓷”的电子元件,当对它挤压或拉伸时,它的两端就会形成一定的电压,这种现象称为压电效应。
一种燃气打火机,就是应用了该元件的压电效应制成的。
只要用大拇指压一下打火机上的按钮,压电陶瓷片就会产生10kV~20kV的高压,形成火花放电,从而点燃可燃气体。
在上述过程中,压电陶瓷片完成的能量转化是[ ]A.化学能转化为电能 B.内能转化为电能 C.光能转化为光能 D.机械能转化为电能5.电冰箱起动时,与电冰箱并联的台灯变暗。
关于这一现象。
下列说法中不正确的是:[ ]A.进户线中电流变大 B.线路中电阻变大 C.线路中热损耗变大 D.灯泡两端电压变小6.图2所示的是高压输电线路,其中高压输电线与变压器之司安装有避雷器,它的作用是防止变压器遭受雷击。
关于这种避雷器,下列说法正确的是:()A.避雷器在通常电压下是导体,在遇到雷击的电压时是绝缘体B.在任何电压下避雷器都是导体 C.在任何电压下避雷器都是绝缘体D.避雷器在遇到雷击的电压都是导体,在通常电压下是绝缘体二、填空题(每空1分,共13分)1.图4中所示为自动调温电熨斗的电路图。
八年级物理电学竞赛试题
![八年级物理电学竞赛试题](https://img.taocdn.com/s3/m/93ae3d83a0116c175f0e4887.png)
1八年级物理电学竞赛试题(本卷满分100分,做题时间60分钟)一.填空题(每空2分,共30分)1.我国的家庭照明电路的电压为 伏。
在工农业生产和我们的生活中,常用的用电器的电压还有 伏。
(写出一种即可)2. 无论发电厂距离我们有多远,当开关闭合后,用电器马上就能使用。
据此,你猜想电流的传播速度是______m/s 。
3.如果将灯泡L 1“220V 100W”和L 2“220V 40W”串联(灯泡电阻不变),接入220V 的电路中,那么,灯泡 较亮;两灯泡耗电的总功率是 W 。
4.如图1所示,如果将不同的导体接到电路A 、B 之间时,闭合开关,可通过观察、比较 来判断不同导体电阻的大小。
若两个导体的电阻差异不大,你可以采用____________________________________方法,来做进一步的判断。
5.如图2所示是某热敏电阻的阻值随温度变化的图像。
小马同学用该热敏电阻和电压表设计了一只测量范围为0~100℃的水温表,图3是这个水温表的原理图,图中的电压表量程为0~3V ;定值电阻R 0的阻值为l00Ω。
当水温达到100℃时,要求电压表的示数达到最大值3V 。
则电源电压为_________V ;当水温达到55℃时,对应的电压表的示数为___________。
6.在远距离输电中,为了减小电流通过输电线造成的发热损失,在输电功率一定的情况下,有效的措施就是减小输电电流。
若某段输电导线的电阻为R ,将通过它的电流由20A 减小到10A ,那么,这段输电导线因发热损失的电能将是原来的 %。
实际上,我们是通过 来减小电流的。
7.由于电流表内部电阻非常小,因此电流表必须____接入电路中;我们一般不考虑电流表的电阻对电路的影响,将电流表视为短路,这是运用了物理学研究方法中的______法。
在如图4所示的电路中,电流表A 1测量的是___________________的电流,电流表A 2测量的是___________________的电流。
初中物理竞赛初中物理电学竞赛试题及答案精编版
![初中物理竞赛初中物理电学竞赛试题及答案精编版](https://img.taocdn.com/s3/m/51b1dfd6195f312b3169a5a8.png)
物理知识竞赛试题四(电学部分)一、单选题 (每小题3分,共15分) 1.图示为小刚所连的两盏白炽灯和两 个插座的电路图,通电后发现不能正常工作。
下面几个措施中可能引起危险的是:A .拆掉灯丙,两条导线连在一起B .拆掉插座甲,两条导线连一起C .拆掉开关S 3,两条导线连在一起D .拆掉开关S 2,两条导线连在一起2. 小红家的电表允许通过的最大电流是10安,她家有4个标有“220V 、60W”的灯泡,1个标有“220V 、1000W”的热水器,1台制冷时耗电为140瓦的电冰箱和1台耗电为80瓦的电视机,则:A. 所有用电器可以同时使用B. 除热水器外其他用电器可以同时使用C. 关闭电视机后其他用电器可以同时使用D. 电冰箱制冷时,其他用电器不能同时使用 3.家用电熨斗为适应不同衣料的熨烫,设计了调整温度的多挡开关。
使用时转动旋钮即可使熨斗加热到所需的温度。
图1是电路图。
旋转多挡开关可以改变1、2、3、4之间的连接情况。
现将开关置于温度最高挡,这时,1、2、3、4之间的连接是图2中的哪一幅?4.小强在北京将一根质量分布均匀的条形磁铁用一条线悬挂起来,使它平衡并呈水平状态,悬线系住磁体的位置应在:A . 磁体的重心处B 、磁体的某一磁极处C .磁体重心的北侧D .磁体重心的南侧5.一台“220V ,60W ”的电扇,一只“220V ,60W ”的白炽灯,一只“220V ,60W ”的电热器,将它们同时接在220V 的电压下,在相同的时间内,它们产生的热量A .电扇最多B .白炽灯最多C .电热器最多D .都一样多二.填空(共16分,每空2分)1.一只“220V ,100W ”的白炽灯在室温时的电阻约为40Ω,开灯瞬间的电功率为______,正常工作时的电阻是______。
2、修理家用电器时需要一只4.75k Ω的电阻,但手头只有10k Ω、8k Ω、500Ω和300Ω的电阻若干,要用最少个数的电阻得到最接近所需要的电阻值,连接方法是_________ ______________,得到的电阻阻值为______。
初中物理竞赛电学试题
![初中物理竞赛电学试题](https://img.taocdn.com/s3/m/a4aaf16ea45177232f60a28c.png)
初中物理竞赛电学训练题时间:90分钟满分:90分命题:戴稳舟一.选择题:(3分X 12 =36分)1、王小明家里控制100瓦白炽灯泡的拉线开关处在断开状态.他分别用交流电流表和交流电压表的两个接头去接触开关内的两个接线柱.这时出现的现象是( ) A.用电压表接触后,表的读数为220伏,同时电灯发光B.用电压表接触后,表的读数为零,电灯不发光C.用电流表接触后,表的读数为0.45安,电灯不发光D.用电流表接触后,表的读数为0.4 5安,同时电灯发光2、如图29所示,闭合电键K,当滑动变阻器的滑片P在某两点之间来回滑动时,电流表的示数范围是1.0~2.0安,电压表的示数范围是7.2~2.4伏,则电源电压为( )(A) 15伏。
(B)12伏。
(C)10伏。
(D)无法判定。
3、如图24所示,三个定值电阻R1、R2、R3的电阻值均不相等,在A、B之间接一个电源,在C、D之间接一个电流表,电流表的示数为I,现将电源、电流表的位置互调,则电流表的示数( )A.可能增大 B.可能减小C.一定不变D.由于R1、R2、R3大小关系不知,故无法判定4、A. B. C三个灯泡按如图所示的方式连接时,各自消耗的实际功率相同,则么: R B:R C为()RA. 1:1:1B.1:2:2C. 2:1:1D.1:4:45、一只不可打开的暗箱如图虚线框内所示,箱内有三个电阻器(用R1、R2、R3表示)与电源串联。
a、b、c、d表示露在箱外的四根接线柱,己知电源电压为6伏。
现因发现电路出现了问题,某实验者使用电压表进行测量检查,测得a,b两点间的电压U1=0;b、c两点间的电压U2接近于6伏,c、d两点间的电压U3=0,再测得a、c两点间的电压与b,c两点间的电压完全相同。
据此,他作出了下列判断,你认为正确的是( )A、R l发生了断路B、R3发生了断路C、R2发生了断路D、R2发生了短路6、如图所示,电源电压保持不变。
当滑动变阻器的滑片P向左移动时,电压表和电流表的示数变化情况是( )A.A l增大,V1减小B.A2增大,V2减小C.A l减小,V1减小D.A2增大,V2增大7、在图所示的电路中,电源电压不变,当开关S1、S2都闭合时,电压表V1、V2的示数之比为5:3,当开关S1闭合,S2断开时,电压表V1、V2的示数之比为3:2,在后一种情况下,全部通电时间内,电阻R1与R3产生的热量之比为()A.2:3 B.1:3 C.3:2 D.2:18、A、B、C分别为某三角形导体框架的三个顶点,现将一电源接在A、B两顶点时电流过AB边的电流大小为0.72安,当把电源接在B、C两端点时流过AB边的电流大小为0.4安,那么,当把该电源接在A、C两端点,流过AC边的电流大小为()A.0.8安 B.0.9安 C.1.0安 D.1.2安9、如图所示是录音机的录音和放音原理图,当录音时,微音器(可理解为动圈式话筒)把声音的振动转为音频电流,输送到录音磁头,产生强弱变化的磁场,使磁带上的小颗粒被磁化,记录声音信息,当放音时,磁带贴着放音磁头运动,使放音磁头的线圈产生变化的电流,通过声器将变化的电流还原成声音,关于此过程下列说法中不正确的是()A、微音器将声信号变为音频电流,利用了电磁感应原理B、扬声器将电信号变为声信号,利用了电流的磁效应C、磁带录音时将电信号变为磁信号的过程中,利用了磁场对电流的作用D、磁带录音时,碰头线圈中产生的是感应电流10、在如图所示的电路中,电源电压保持不变,电阻10.6R 欧,移动滑动变阻器的滑片,当电流表的示数为2安时,滑动变阻器的电功率为3.6瓦,当电流表的示数为3安时,滑动变阻器的电功率为 ( )A.1.2瓦B.2.4瓦C.3.6瓦D.4.8瓦11、如图所示电路,电源电压恒为U=8V ,小灯泡上标有“6V ,4W”字样,R 2=30Ω,闭合电键后,若滑动变阻器R 1的滑臂P 在离b 端1/4处时,小灯泡的实际功率为1W .不考虑电阻随温度的变化,为了使滑臂P 左、右移动时,灯泡两端电压不超过额定电压,变阻器R 1阻值(有电流部分)的变化范围是( )A .0-40ΩB .3.4Ω-40ΩC .7.5Ω-30ΩD .10Ω-30Ω12.在图()a 所示的电路中,电源电压保持不变,12R R 、为定值电阻,R 为滑动变阻器,闭合电键S ,将滑动变阻器的滑片P 从右端滑到左端的过程中,电压表12V V 、的示数随电流表A 示数变化的完整图线如图()b 中○1、○2图线所示,在图()c 中能正确反映该过程的电压表3V 随电流表A 示数变化的完整图线是 ( )二、填空题:(每题4分,共 20 分)13、如图所示的电路,L 1和L 2分别标有“8V16W ” 和“6V6W ”的两个灯泡,A 、B 间的电压为10V ,若L 1和L 2都能正常发光,则电路消耗的功率为_________W ,L 1和L 2的功率分别是__________________。
八年级物理电学竞赛试卷.docx
![八年级物理电学竞赛试卷.docx](https://img.taocdn.com/s3/m/f38e0fdcaaea998fcd220e55.png)
灯中最亮的是A. “220V 100W”B. “220V 60W”C. “220V 40W”D. 一样亮7.将一台“220V , 100W”的电风扇、一个“220V, 100W”的充电器、一把“220V,100W”的电烙铁分别接到220V的电源上,在相同的时间内,电流通过它们产生的热量最多的是A.电烙铁B.充电器C.电风扇D. 一样多8.夜间,小强同学家中的4盏灯突然全部熄灭了,小强检查时,发现邻居家灯仍亮着,自己家中的保险丝也未烧断,他就用测电笔测家中各处电路,测电笔氟管都发光,小强同学迅速作出判断,他的正确判断是A.灯泡全部烧坏B.室内线路某处短路C.进户线零线断路D.进户线火线短路9斌斌家最近买了一个微波炉,他发现,当微波炉工作时,家里的电能表转得飞快,他想了想最近学过的物理知识,明白了其中的道理A.微波炉消耗的电能很多B.微波炉的电功率很大C.微波炉里有很多食物D.微波炉消耗的电能很少10.十位小朋友在干木板搭成的舞台上手拉手表演节目,由于不慎,第一位小朋友的手碰到了裸露的火线上,而第十位小朋友的手恰巧也碰到了零线上,贝U: A.第一位小朋友一定会触电 B.第十位小朋友一定会触电C.十位小朋友一定同时触电D.十位小朋友都不会触电二、填空题(每空2分,共28分.)11、灯L1与灯L2串联,先用电压表测灯L1两端的电压,A ---- 1如图4所示。
再测灯L2两端的电压时,只将电压表接A 二由Lz s)的一端改接C,这种接法(填“正确”或“不?L1T | 正确“)原因是。
B图412,有一个标有“8V4W”的小灯泡,如果接在12V的电源上,必须联一个阻值为Q的电阻才能使小灯泡正常发光,此时在这个电阻上消耗的电功率是W。
13.两盏完全相同的灯LI、L2接在电压为6V的电源上都能发光,现要判断L1、L2的连接方式.(请完成下表)八年级物理电学竞赛试卷(考试时间:40分钟,试卷满分:100分)题号• | | 二 | 三 | 四| 石 | 总分得分|一、选择题(每小题只有一个是正确的,请把正确的答案选出来,共40分。
八年级物理竞赛历年真题汇编及答案
![八年级物理竞赛历年真题汇编及答案](https://img.taocdn.com/s3/m/374817ca3169a4517723a3fd.png)
八年级物理竞赛历年真题汇编及答案(总9页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第二十二、二十三届全国初中物理知识竞赛试题(八年级部分)注意事项:1.请在密封线内填写所在地区、学校、姓名和考号。
2.用蓝色或黑色钢笔、圆珠笔书写。
3.本试卷共有六个大题,满分100分。
4.答卷时间:2016年5月24日(星期日)上午9:10~10:40。
一、本题共10小题,每小题3分,共36分。
1.验钞机发出的“光”能使钞票上荧光物质发光;家用电器遥控器发出的“光”,能用来控制电风扇、电视机、空调器等电器开启与关闭。
对于它们发出的“光”,下列说法正确的是( )A.验钞机和遥控器发出的“光”都是紫外线B.验钞机发出的“光”是紫外线,遥控器发出的“光”是红外线C.验钞机和遥控器发出的“光”都是红外线D.验钞机发出的“光”是红外线,遥控器发出的“光”是紫外线2.在严寒的冬季,小明到滑雪场滑雪,恰逢有一块空地正在进行人工造雪。
他发现造雪机在工作过程中,不断地将水吸入,并持续地从造雪机的前方喷出“白雾”,而在“白雾“下方,已经沉积了厚厚的一层“白雪”,如图示。
对于造雪机在造雪过程中,水这种物质发生的最主要的物态变化,下列说法中正确的是 ( )A.凝华B.凝固C.升华D.液化3.在有些地区,人们常在小河边洗衣服。
如图示,人们先把脏衣服浸泡在河水里,然后提出来放在石板上,用木棒捶打,水花四溅……,如此反复多次,直到衣服被洗净为止。
这里,用木棒捶打的主要目的是( )A.把衣服上的灰尘打碎,以便于洗涤B.增大木棒与灰尘之间的摩擦,将灰尘带走C.迫使湿衣服里面的水从衣服纤维之间的缝隙中高速喷出,利用高速水流将灰尘冲洗掉D.木棒捶打,使衣服突然运动起来,而衣服上的灰尘由于具有惯性仍静止,从而使灰尘脱离衣服4.早晨,小明骑着自行车沿平直的公路驶向学校,强劲的北风迎面吹来,此时地面对车前轮的摩擦力为f1,对车后轮的摩擦力为f2。
八年级应用物理竞赛专题二《热学、电学》
![八年级应用物理竞赛专题二《热学、电学》](https://img.taocdn.com/s3/m/c863c7497c1cfad6185fa74e.png)
应用物理竞赛专题二热电部分一、经典赛题例1小明拿着一个金属圆环给小军,虽然金属圆环受热膨胀,内外径都会增大,但是我们用钢锯将圆环沿半径锯成缺口很小的圆环,如图5—5所示,放在火炉中加热一段时间后,缺口金属环的膨胀情况是A.始终保持缺口的圆环形状,内外径同时增大B.始终保持圆环形状,在圆环未闭合前主要表现为缺口缩小;圆环闭合后,内半径增大C.因为是同种金属材料、其受热膨胀快慢相同,所以靠近缺口部分逐渐延展成“u”字形,圆环下半部分半径不变D.以上说法均不对例2(全国物赛)寒冬时节的早晨,汽车司机上车后常发现在前挡风车窗上出现白色的“哈气”,他打暖风,很快就能除掉“哈气”;夏天,在下大雨后,挡风车窗上也出现“哈气”影响安全驾驶,于是司机打开空调制冷,很快“哈气”也被除掉.为什么同样的现象,司机采取不同的方法却收到相同的效果?请你用所学的物理知识加以解释.例3 (全国物赛)电工师傅要在院子里装一盏灯,灯泡与室内的灯泡完全相同,并且共用一个开关,他打算在闭合开关时两灯同时正常发光,断开开关时两灯同时熄灭.他要求一位学徒电工进行操作,学徒电工把连接院子里电灯的两根导线直接接到室内电灯开关的两接线螺丝上,结果没有达到目的.请你在左图中画出学徒电工安装的电路图,并说明当开关断开和闭合时两灯是否发光及亮度情况.然后在右图中画出正确的电路图.二、针对训练1.在寒冷的北方,池塘冰面上的空气温度为一10℃,在下述几种情况中温度恰为0℃的是( ) A.冰层的上表面B.除了冰层上表面以外的水C.冰层的下表面D.冰层下面所有的水2.保温瓶子的双层玻璃夹层被抽成真空,然后加以密封,如果不慎将密封处损坏,保温瓶就不保温了.造成这种不保温的主要热传递方式是( )A.传导B.对流C.辐射D.无法确定3.根据日常生活经验,下述说法正确的有( )A.蒸馒头时,下层先熟,上层后熟B.生煎小包时,下面贴锅的后熟,上面先熟C.在同一蒸锅中蒸蛋羹,鸡蛋在铁碗中较之鸡蛋在瓷碗中易熟些,而且鲜嫩些D.煮水饺时,多次“点水”是为了防止锅内的水烧干4.一支尚未刻度的温度计,在1个标准大气压下,插入冰水混合物中时,其内酒精柱长为7cm;插入沸水中时,其内酒精长为32cm;插入某种液体中时,其内酒精柱长27cm,则该液体的温度应为( ) A.54℃:B.103℃ C.64℃ D.80℃5.(江苏物赛)如图5-7有一块从厚铁板M冲下的圆柱N(N能很紧密地塞回原孔).现把铁板和铁柱同时放在炉内加热较长时间,在取出的瞬间.( )A.N变粗,塞不进原孔B.原孔变大,N很容易塞进C.原孔变小,N不能塞进。
初中物理竞赛试题汇编电学部分
![初中物理竞赛试题汇编电学部分](https://img.taocdn.com/s3/m/ceb251f380eb6294dd886cc5.png)
初中物理竞赛试题汇编(电学部分)一、选择题(94第四届)11.在图3的电路中,R为待测电阻,阻值约为5Ω。
给你的器材有:滑动变阻器(2A,0~10Ω);电压表,有2个量程,分别为0~3V、0~15V;电流表,有2个量程,分别为0~0.6A、0~3A;电池组为新干电池3节串联。
两只电表的量程可采用以下4种选法,但为使测量时能较准确地读数,最后,两只电表的量程应采用[ ]A.0~0.6A和0~1.5V B.0~3A和0~15VC.0~0.6A和0~3V D.0~3A 和0~3V(97第七届复)10.某同学设计了下图所示的电路,电路中滑动变阻器的总阻值与电阻R的阻值相同,电源电压恒定,当他将滑片P从a端滑到b端的过程中,所看到的现象是:[ ]A.安培表的示数逐渐变大B.安培表的示数逐渐变小C.安培表的示数先增大,然后减小到原值D.安培表的示数先减小,然后增大到原值(99第九届复)3.某电流表刻度盘上除零刻度和最大刻度“3安”能辨认外其他刻度都已模糊不清,只知道指针从零刻度到最大刻度之间转过的角度是120°.现将一只电阻R1与这只电流表串联后接在电源两端(电源电压恒定),电流表指针偏转的角度是96°;若在电路中再串联一只R2=3欧的电阻,电流表偏转的角度是64°.则R1的阻值是()A.6欧B.1 8欧C.4.5欧D.2欧(99第九届复)5.如图.电源电压恒定.在滑片P由a滑至b的过程中,电压表的读数()A.先减小1,后增大B.先增大,后减小C.不断增大D.不断减小(99第九届复)10.如图中仅画出了某电路的一部分.已知流过灯泡的电流是2安,流过Rl的电流是1安,方向如图中箭头所示.流过变阻器R 2的电流是() A.3安,方向由a到b B.3安,方向由b到aC.1安,方向由b到a D.只有画出整个电路,才能作出正确的判断(01第十一届)3.1999年以美国为首的北约军队用飞机野蛮地对南联盟发电厂进行轰炸时,使用了一种石墨炸弹,这种炸弹爆炸后释放出大量的纤维状的石墨覆盖在发电厂的设备上,赞成电厂停电。
初中物理-电学竞赛试题
![初中物理-电学竞赛试题](https://img.taocdn.com/s3/m/4cef719d08a1284ac8504397.png)
初中物理-电学竞赛试题用心 爱心 专心物理知识竞赛(电学部分)一、单选题 (每小题3分,共15分)1.图示为小刚所连的两盏白炽灯和两个插座的电路图,通电后发现不能正常工作。
下面几个措施中可能引起危险的是:A .拆掉灯丙,两条导线连在一起B .拆掉插座甲,两条导线连一起C .拆掉开关S 3,两条导线连在一起D .拆掉开关S 2,两条导线连在一起2. 小红家的电表允许通过的最大电流是10安,她家有4个标有“220V 、60W”的灯泡,1个标有“220V 、1000W ”的热水器,1台制冷时耗电为140瓦的电冰箱和1台耗电为80瓦的电视机,则: 题号12345答案用心 爱心 专心1A. 所有用电器可以同时使用B. 除热水器外其他用电器可以同时使用C. 关闭电视机后其他用电器可以同时使用D. 电冰箱制冷时,其他用电器不能同时使用3.家用电熨斗为适应不同衣料的熨烫,设计了调整温度的多挡开关。
使用时转动旋钮即可使熨斗加热到所需的温度。
图1是电路图。
旋转多挡开关可以改变1、2、3、4之间的连接情况。
现将开关置于温度最高挡,这时,1、2、3、4之间的连接是图2中的哪一幅?4.小强在北京将一根质量分布均匀的条形磁铁用一条线悬挂起来,使它平衡并呈水平状态,悬线系住磁体的位置应在:A .磁体的重心处B 、磁体的某一磁极处C.磁体重心的北侧 D.磁体重心的南侧5.一台“220V,60W”的电扇,一只“220V,60W”的白炽灯,一只“220V,60W”的电热器,将它们同时接在220V的电压下,在相同的时间内,它们产生的热量A.电扇最多 B.白炽灯最多C.电热器最多 D.都一样多二.填空(共16分,每空2分)1.一只“220V,100W”的白炽灯在室温时的电阻约为40Ω,开灯瞬间的电功率为______,正常工作时的电阻是______。
2、修理家用电器时需要一只4.75kΩ的电阻,但手头只有10kΩ、8kΩ、500Ω和300Ω的电阻若干,要用最少个数的电阻得到最接近所需要的电阻值,连接方法是_________用心爱心专心2______________,得到的电阻阻值为______。
八年级物理下学期电学竞赛试卷二 试题
![八年级物理下学期电学竞赛试卷二 试题](https://img.taocdn.com/s3/m/7be6dc3211661ed9ad51f01dc281e53a5802519d.png)
卜人入州八九几市潮王学校二零二零—二零二壹县第HY学八年级物理竞赛电学测试卷〔二〕时间是:100分钟一、选择题(每一小题2分,一共12分):以下各小题给出的四个选项里面只有一个是正确的,把正确选项前面的字母填在题后的括号内。
1.〔1993年全国-1〕.落在高压线上的鸟儿不会触电死亡,这是因为 []A.鸟爪上的角质层是绝缘的。
B.鸟儿对电流的承受才能比较强。
C.鸟儿双脚落在同一条导线上,没有电流流过鸟的身体。
D.高压线有橡胶外皮。
2.〔1994年全国-11〕.在图3的电路中,R为待测电阻,阻值约为5Ω。
给你的器材有:滑动变阻器〔2A,0~10Ω〕;电压表,有2个量程,分别为0~3V、0~15V;电流表,有2个量程,分别为0~A、0~3A;电池组为新干电池3节串联。
两只电表的量程可采用以下4种选法,但为使测量时能较准确地读数,最后,两只电表的量程应采用[]A.0~A和0~V。
B.0~3A和0~15V。
C.0~A和0~3V。
D.0~3A和0~3V。
3.〔1994全国复赛-10〕.一台“220V,60W〞的电扇,一只“220V,60W〞的白炽灯,一只“220V,60W〞的电热器,将它们同时接在220V的电压下,在一样的时间是内,它们产生的热量[]A.电扇最多B.白炽灯最多C.电热器最多D.都一样多4.与火车相比,汽车车厢外外表更容易堆积灰尘。
对于导致这种现象的原因分析,你认为以下说法中最可能的是() A.火车车厢的外外表比汽车车厢的外外表光滑,更不容易堆积灰尘B.火车行驶的速度比汽车的大,产生的风更大,更容易把灰尘吹掉C.火车行驶的速度比汽车的大,车厢外侧空气流动的速度比汽车的大,车厢外侧气压比汽车的小,车厢的内外压强差比汽车的大,更不容易堆积灰尘D.在车辆行驶过程中,车厢外外表由于和空气摩擦而带电,因为汽车的轮胎是绝缘的橡胶,和铁轮的火车相比更不容易把电荷导入地下,因此更窖易吸附灰尘。
5.〔1995年全国-5〕.有二只灯泡,分别标有“220V15W〞和“220V100W〞的字样。
八年级物理知识竞赛试题二电学部分试题
![八年级物理知识竞赛试题二电学部分试题](https://img.taocdn.com/s3/m/7ab6957d8f9951e79b89680203d8ce2f00666581.png)
物理知识竞赛试题(电学局部)1 2 3 4 5 创作人:历恰面日期:2020年1月1日题号答案一、单项选择题 (每一小题3分,一共15分〕1.图示为小刚所连的两盏白炽灯和两个插座的电路图,通电后发现不能正常工作。
下面几个措施中可能引起危险的是:A.拆掉灯丙,两条导线连在一起B.拆掉插座甲,两条导线连一起C.拆掉开关S3,两条导线连在一起D.拆掉开关S2,两条导线连在一起2.小红家的电表允许通过的最大电流是10安,她家有4个标有“220V、60W〞的灯泡,1个标有“220V、1000W〞的热水器,1台制冷时耗电为140瓦的电冰箱和1台耗电为80瓦的电视机,那么:A. 所有用电器可以同时使用B. 除热水器外其他用电器可以同时使用C. 关闭电视机后其他用电器可以同时使用D. 电冰箱制冷时,其他用电器不能同时使用3.家用电熨斗为适应不同衣料的熨烫,设计了调整温度的多挡开关。
使用时转动旋钮即可使熨斗加热到所需的温度。
图1是电路图。
旋转多挡开关可以改变1、2、3、4之间的连接情况。
现将开关置于温度最高挡,这时,1、2、3、4之间的连接是图2中的哪一幅?4.小强在将一根质量分布均匀的条形磁铁用一条线悬挂起来,使它平衡并呈程度状态,悬线系住磁体的位置应在:A.磁体的重心处B、磁体的某一磁极处C.磁体重心的北侧D.磁体重心的南侧5.一台“220V,60W〞的电扇,一只“220V,60W〞的白炽灯,一只“220V,60W〞的电热器,将它们同时接在220V的电压下,在一样的时间是内,它们产生的热量A.电扇最多 B.白炽灯最多C.电热器最多 D.都一样多二.填空〔一共16分,每空2分〕1.一只“220V,100W〞的白炽灯在室温时的电阻约为40Ω,开灯瞬间的电功率为______,正常工作时的电阻是______。
2、修理家用电器时需要一只Ω的电阻,但手头只有10kΩ、8kΩ、500Ω和300Ω的电阻假设干,要用最少个数的电阻得到最接近所需要的电阻值,连接方法是_______________________,得到的电阻阻值为______。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
xx学校xx学年xx学期xx试卷姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题(每空xx 分,共xx分)试题1:有二只灯泡,分别标有“220V15W”和“220V100W”的字样。
如将它们串联接在电压为380伏的动力电源上,则A.15W的灯泡烧坏,100W的灯泡完好B.100W的灯泡烧坏,15W的灯泡完好C.二只灯泡均被烧坏 D.二只灯泡均完好试题2:在电学实验中遇到断路时,常常用伏特表来检测。
某同学连接如图所示的电路,电键闭合后,电灯不亮,安培表无指示。
这时用伏特表测得a、b两点间和b、c两点间的电压均为零,而a、d间和b、d间的电压均不为零,这说明A.电源接线柱接触不良 B.电键的触片或接线柱接触不良C.安培表接线柱接触不良 D.灯泡灯丝断了或灯座接触不良试题3:李军在检修一只1000瓦的电炉时,发现电炉丝断了一小截,他用一段较细一些但由同种材料制成的电炉丝将残缺部分补接至原长,这样再接入原电路中使用时,其实际发热功率将A.大于1000瓦 B.等于1000瓦 C.小于1000瓦 D.无法判断试题4:小明做实验时把甲乙两只灯泡串联后通过开关接在电源上。
闭合开关后,甲灯发光,乙灯不发光,乙灯不发光的原因是A.它的电阻大小 C.流过乙灯的电流比甲灯小评卷人得分B.它的电阻太大 D.乙灯灯丝断了试题5:某电度表盘上标有“3000R/kWh”,单独开动某一用电器时,电度表的转盘在100秒内转5转,由此可知,该用电器的功率为:A.40瓦B.60瓦C.20瓦D.100瓦试题6:如图所示,甲灯为“6V,6W”,乙灯为“6V,4W”,用一个输出电压恒为12伏的电源对两灯供电,要使这两个灯能同时正常发光,则应选择电路:试题7:某人设计了下图所示电路,电路中变阻器的总阻值与电阻R的阻值相同,电源电压恒定,当他将滑片P从a端滑到b端的过程中,所看到的现象是A.安培表的示数逐渐变大 B.安培表的示数逐渐变小C.安培表的示数先增大,然后减小到原值D.安培表的示数先减小,然后增大到原值试题8:物理小组的同学们练习安装照明电路,接通电源之前,老师将火线上的保险丝取下,把一个额定电压为220伏的灯泡作为检验灯泡连接在原来安装保险丝的位置,同时要求同学将电路中所有开关都断开。
用这种方法可以检查电路中是否有短路,在接通电源后,下列说法中正确的是:A.若检验灯泡正常发光,表明电路连接无误。
B.若检验灯泡不亮,但将某一个用电器的开关闭合后检验灯泡正常发光,表明这个开关的两端直接连到了火线和零线上。
C.检验灯泡不亮,但将某一个电灯的开关闭合后,这个电灯和检验灯泡都能发光,只是亮度都不够,这表明电路中出现了短路现象。
D.不论将电路中电灯的开关断开还是闭合,检验灯泡均不发光,表明电路中有短路。
试题9:标有“16Ω25W”字样的扬声器,正常工作时,供电电压应为______,通过它的电流应为______。
试题10:雷电是云层与大地之间或云层与云层之间的放电现象,放电的两者所带的是______种电荷,云层所带电荷是因______而获得的。
试题11:目前,人类正在研究如何和平地利用核能,释放核能有______和_______两种不同的核反应方式。
现在,已建成运转的核电站就是利用________产生的能量来发电的。
试题12:物理小组制作了一个自动控制器,其中有一个调压电路如图4所示,滑动变阻器R的最大阻值是100欧,负载电阻R'的阻值为100欧,A、B间电压为10伏,保持不变。
使用过程中发现这个电路的调压范围和原设计不符,检查结果是图中F 处导线折断,滑动头P由上向下移动时,如果电路完好,CD两端的电压范围应是______伏至______伏;如果F点导线折断,CD两端的电压范围是______伏至______伏。
试题13:图2为一个三孔插座,其中有一个插孔的导线是与室外大地相连的,请把这个插孔产中代表大地的记号E用线连起来。
如果这个插孔的导线断了,使用这个插座还能使洗衣机转动,但是存在的问题是________________________________________。
试题14:如图所示,三个电灯泡上均标有“6V,6W”的字样,在此电路中的灯泡均正常工作,此电路电源的输出电压应为_______伏,电流表的数为_______安。
试题15:两只灯泡L1和L2的额定电压相同,额定功率之比P1∶P2=2∶1,并联后接在电路中总电流为3安培,则通过L1的电流为_______安;若将两只灯泡L1和L2串联后,仍接在原来的电路中,则通过L1的电流为_______安。
试题16:如图5所示电路,由估算可知,通过毫安表的电流约为______毫安,通过安培表的电流约为______安培。
试题17:有一辆娱乐电瓶车,工作电压为24伏,工作电流为10安,效率为80%,车及人总重为2000牛,行驶时阻力为车总重的0.1倍。
该车匀速行驶120米需______秒。
试题18:如图4所示电路中Rl=R2=R3=R4=3欧,R=l欧,电源电压为12伏,则电路总电阻为________,电压表示数为__________,电流表示数为__________。
试题19:“220V15W”的白炽灯,其灯丝长为5厘米,断了后再塔接上,其长度缩短了1厘米,若不考虑搭接处灯丝粗细的变化及温度对电阻的影响,则将它接在220伏的电路上使用时,消耗的功率是原来的________倍。
试题20:为检验一只电压表是否准确,采用如图五所示的电路,已知定值电阻R1=5欧,电流表是准确的,移动滑动变阻器的滑片P,电流表的示数分别是0.24安和0.5安时,电压表示数分别为1.3伏和2.6伏,那么这只电压表_______。
(填准确、比实际值偏大或偏小)试题21:把标有“PZ220—25”和“PZ220—40”的两只灯泡串联起来接在220V的电路中,较亮的灯是______;若将它们并联起来,接在110V的电路中,较亮的灯是______。
试题22:用一节干电池、一个开关和一个小灯泡自制小台灯。
接上电源时,开关虽未闭合,灯泡却已发光;若闭合开关,灯泡反而灭了;几秒后再次断开开关,小灯泡又亮了,但亮度减少了许多。
请画出这个错误的电路图。
试题23:小明家有一只用来烧开水的电热水壶,铭牌上标着“220V,1000W”字样。
请你帮她设计一种方法,用来测量这只水壶烧水时的效率。
写出所用器材、测量步骤,导出计算公式。
试题24:将一个标有“220V400W”字样的“热得快”插入体积为0.5升、初温为20℃的水中,此时由于是用电高峰,实际电压为210伏,在标准大气压下经过9分10秒将水加热至沸腾,求“热得快”烧水时的热效率(不计电阻值随温度的变化)。
试题25:某家的电度表表盘如图所示。
室内安装了60瓦的电灯4盏,90瓦的电视机一台,105瓦的音响一台,另有一台电冰箱,铭牌上的功率值看不清。
为了测出这台电冰箱的功率,先停止使用其它电器,然后将电冰箱接在电压为220伏的电源上,开机工作4分钟,电度表的转盘转过13圈,请求出这台电冰箱的功率值。
如果这个家庭平均每天使用电灯、音响、电视机各2小时,而冰箱有1/4的时间处于开机工作状态,则一个月(30天)耗电多少度?将月底的表盘数填入图中。
试题26:一般地说,用电器的工作电压并不等于额定电压。
家庭里通常不备电压表,但借助电能表可以测出用电器的实际工作电压。
现在电路中只接入一个电热水壶,壶的铭牌和电能表的铭牌如图7和图8所示。
测得电能表的转盘转过125转的时间为121秒。
求此时加在电热壶上的实际电压。
试题27:电源电压为220伏,若使标有“220V 800W”的用电器能在110V至220V的电压下工作(用电器的电阻值恒定),求:(1)要使用电器达到使用要求,电路中应连接一个什么样的电器?怎样连接?(2)这个电器消耗的最大功率是多少?试题1答案:A试题2答案:D试题3答案:C试题4答案:A试题5答案:B试题6答案:D试题7答案:B试题8答案:B试题9答案:20V,1.25A试题10答案:异,摩擦试题11答案:裂变,聚变,裂变试题12答案:10,0,10,5试题13答案:连线略。
这个插孔具有安全保障作用。
如果它与大地的连线断了,一旦电器的外壳与电源火线之间的绝缘损坏,容易造成触电事故。
试题14答案:6,3试题15答案:2,2/3试题16答案:20,0.12试题17答案:125试题18答案:5欧 9. 6伏 1. 6安试题19答案:1.25试题20答案:准确试题21答案:PZ220—25,PZ220—40试题22答案:见图1。
评分标准:全题4分,小灯能亮给2分,开关能使电池短路给2分。
试题23答案:解:1.器材:温度计(量程为0℃~100℃),量杯,计时器(钟表),交流电压表(量程为250V)。
2.步骤:(1)用量杯向壶中注水,量杯容器乘注水次数得水的体积V;(2)用温度计测出水的初温t0;(3)接通电源并开始计时;(4)测得浇水时电源的实际电压u';(5)水刚沸腾时,计时结束,测得加热的时间t,然后测得水沸腾的温度t。
3.计算公式:(式中c为水的比热,ρ为水的密度,U为电热壶的额定电压)。
试题24答案:水吸收的热量Q2=cm△t=1.0×500×4.2×103×(100-20)焦= =168000(焦) (3)评分标准:全题8分。
(1)式、(2)式各2分。
(3)式3分。
(4)式1分。
试题25答案:电冰箱消耗电能W=13转÷(1950转/千瓦时)=13÷[1950/(1000×3600)]=24000(焦) (1)其它用电器总功率P其=n灯P灯+P视+P响=4×60+90+105=435(瓦)=0.435(千瓦) (3)一月消耗的电能W总=P其t其+P冰t冰评分标准:全题7分。
(1)式、(2)式各2分。
(3)式、(4)式各1分。
读数1分。
试题26答案:电热水器的电阻R=32.2欧121秒所做的电功W=1.5×105焦实际功率P'=1240瓦U'=200伏 (7) 评分标准全题7分。
(1)~(7)式每式1分。
试题27答案:解:因P=U2/R∴应串一个阻值为60.5欧,允许通过最大电流为3.64安的滑动变阻器。
