松下微波炉维修手册(K583_K573_S563_S553)
松下变频微波炉_新_27L_维修手册[1]
![松下变频微波炉_新_27L_维修手册[1]](https://img.taocdn.com/s3/m/0856efcfda38376baf1fae3c.png)
零件名称和说明 (Part name & Description) 铭牌标签 铭牌标签 铭牌标签 铭牌标签 铭牌标签 铭牌标签 铭牌标签 铭牌标签 铭牌标签 铭牌标签 底板 橡胶脚 外罩
外罩 外罩 外罩 腔体
腔体
腔体
波导盖 驱动轴套 转盘支架 (U) 门开关座
开关座隔块 A 风扇电机 风叶 导风体 A 灯泡 (U) 上风扇支架 传感器盖 B 传感器盖 C 蒸汽传感器 微动开关
2. 把电源插头插入插座之前，应确认所有的电子部件连接牢 固。
注意微波辐射
技术人员不应暴露于微波中，微波可能从磁控管或其它微波发生 装置中逃逸出来。
警告
变频器的初级及次级线圈、扼流线圈和散热器上存在有高电压和 高电流。当微波炉得以供能时，在这些电路上工作或接近这类电 路都是十分危险的。 不要测量高压电路的电压，包括磁控管的丝极电压。
2.5. 作业时，切忌将钉子、导线等穿入 装置的任何孔中。
千万不要把导线、钉子或金属物插入炉镗的灯孔或其它孔或缝 中，因为这些物质可能会起到天线的作用，造成微波泄漏。
2.6. 检修后的确认
1. 零部件检修或更换之后，应确认炉子各部位的螺丝不松动 或没有丢失，如果螺丝没有拧紧，有可能发生微波泄漏情 况。
注意
接近磁控管和对此进行更换时，维修人员应取下手表。
2.1. 检测地线
不要在只有 2 根外延线的情况下作业。微波炉是设计用以在接地 线的状况下使用的。因此，在进行维修之前，需检测地线的连接 是否正确。
2.2. 变频器警告 （新高压）
变频器的高压及高温 （热力 / 电力）引致的危险。 变频器电路上提供极高压和高电流量给磁控管。尽管，在常规使 用中并无危害，但进行维修时务请加倍小心。虽然看似电视的变 压器，但电流量极大，其高电流量及高电压亦存在危险。铝制散 热器亦存在高压（高热）。故当电源插头接上电源时，切勿触摸， 因为其中一个 IGBT 电源装置是与铝制散热器直接连接上，铝制散 热器会因热能引致高温；因此，在维修及更换零件时必须加倍注 意。
松下微波炉说明书
松下微波炉说明书篇一：微波炉说明书用户使用和维护手册一、安全说明1．安装时，请切断电源。
2．请勿使用延长线缆。
3．烤箱出现裂痕时，请切断电源。
4．请勿用湿手触摸烤箱；赤脚时，请勿使用烤箱。
5．烤箱在运作时温度极高。
请不要触摸加热元件。
儿童务必远离。
6．在烤箱使用完毕后，请勿立即触摸加热元件或烤箱内表面，以免灼伤。
在烤箱完全冷却前，请勿使其与易燃材料接触。
7．烘烤结束后，请小心开启烤箱门。
蒸汽排出之前，请勿探入烤箱内。
烤箱门关闭时，烤箱通过操作面板上的出气口出气。
请勿堵塞通风口。
8．拿取烹饪用具时，请使用手套。
9．请勿将可燃材料放置在烤箱内或烤箱附近。
否则一旦无意开启烤箱，将有发生火灾的危险。
10．请勿在烤箱中加热封闭的容器，否则容器会有爆炸的危险。
11．热脂肪和热油是高度易燃的物质。
在加热含高脂肪和高油量的食物时，请务必随时观察整个烘烤过程。
12．酒精高温下易挥发，因此在烘烤含酒精的食物时，为防止酒精蒸汽燃烧，应避免酒精蒸汽接触电子加热元件。
13．请勿使用蒸汽净化器。
14．请勿使用研磨剂或金属刮刀清除烤箱门的玻璃表面。
玻璃表面划伤后，可能导致玻璃破损。
二、使用前1．直接靠近烤箱的厨房用具必须具有耐热性（至少90℃）。
2．烤箱型号铭牌上的电压必须与供电电压相符。
型号铭牌位于烤箱的前缘（打开烤箱门可见）。
3．取下配件上的纸板片、保护膜和胶粘标签。
从烤箱中取出配件后，将烤箱加热至200℃，保持通电一小时左右，以去除隔离材料和保护油脂的气味。
三、使用时1. 勿将重物放置在烤箱门上，以免损坏。
2. 勿在烤箱门把上悬挂任何物体。
3. 勿在烤箱内部铺放铝箔。
4. 为避免搪瓷涂层损坏，请勿在任何情况下将水倒入热烤箱中。
5. 为避免划伤，请勿在烤箱内部表层拖拽锅碗瓢盆。
6. 除非食谱特别要求，否则烹饪前无需预热烤箱。
7. 为了更好地吸收热量，请使用深色、黑漆或搪瓷烘焙模具。
8. 为了节电，可在设定时间的前10至15分钟结束烹饪。
微波炉维修方法和检修技巧
微波炉维修方法和检修技巧微波炉主要是由磁控管、高压变压器、高压二极管、高压电容N>器、门连锁开关、监控开关、冷却风扇电机和转盘电机等多种零部件组成的，工作时机内存在高电压、大电流和微波辐射，所以维修微波炉比维修其他一些家电更具特殊性和复杂性，尤其是安全问题更突出。
鉴此下面先讲述维修微波炉时的安全注意事项，然后介绍维修技巧。
安全问题微波炉是一种较为特殊的家电，工作时机内不仅存在高电压、大电流，而且还有微波辐射，如果维修方法不当，不但会多走弯路，更重要的是维修人员可能遭到高压电击和微波辐射，危及人身安全，甚至还可能给用户身体带来长期的过量微波照射而造成不可弥补的损害。
所以，维修微波炉前提条件是，必须充分了解其基本原理，掌握防微波过量泄漏和高压电击的相关知识如果你还没做到这点，就务必努力学习并在有把握之后再维修微波炉。
通常维修微波炉必须注意的安全问题如下。
第一，在拆机维修前，必须先对与安全相关的部位和零部件进行检查，主要是看炉门能否紧闭、门隙是否过大、观察窗是否破裂、炉腔及外壳上的焊点有否脱焊、炉门密封垫是否缺损及凹凸不平等。
这主要是检查是否存在微波过量泄漏的可能。
若发现问题，应先行修复;若因缺件或其他原因而暂时不能修复，可以先修机内其他故障，但修好其他故障后不要勉强使用，更不可交付用户使用，务必完全排除了安全隐患后才能交货。
第二，如果需要检查机内电路，通常应该在断电后再拆卸微波炉。
拆机后，先用塑胶绝缘柄改锥将高压电容两端短路放电，以免维修时不慎遭受电击。
这是因为微波炉断电后，高压电容上仍可能存在较高的电压，尤其是断电不久的炉子更是如此，千万别以为断电后就安全了。
第三，除了测量220V市电电压等检查外，在没有十分把握的情况下，应尽量不作开机带电检查。
如果确实需要通电检查，必须先断开高压电路，不让磁控管工作，然后再开机检查，以确保人身安全。
至于磁控管及其供电电路的检查，除非你具有必要的专业维修设备知识和经验，否则应采用断电检查方式，以确保安全。
微波炉常见故障及检修
微波炉常见故障及检修微波炉常见故障及检修一、微波炉构造微波炉主要由炉腔、炉门和控制电路等几部分组成。
1.炉腔：是一个微波谐振腔，是把微波能变为热能对食物进行加热的空间。
在炉腔底部装一只由微型电机带动的玻璃转盘，把被加热食品放在转盘上与转盘一起旋转，使其与炉内的高频电磁场作相对运动，以达到炉内食品均匀加热的目的。
2.炉门：是食品的进出口。
炉门由金属框架和观察窗组成。
既要求从门外可以观察到炉内食品加热的情况，又不能让微波泄漏出来。
观察窗的玻璃夹层中有一层金属微孔网，既可透过它看到食品，又可防止微波泄漏。
由于金属网孔大小是经过精密计算的，所以完全可以阻挡微波的穿透。
3.控制电路：控制电路又分为低压电路，控制电路和高压电路三部分。
高压变压器次级绕组之后的电路为高压电路，主要包括：磁控管、高压电容器c、高压变压器T、高压二极管D。
磁控管是微波炉的心脏，微波能就是由它产生并发射出来的。
它的工作需要很高的脉动直流阳极电压和约3～4V的灯丝电压。
由高压变压器及高压电容器、高压二极管构成的倍压整流电路为磁控管提供了满足上述要求的工作电压。
高压变压器初级绕组之前至微波炉电源入口之间的电路为低压，电路(也包括了控制电路)主要包括：保险管Fu、热断路器保护开关sw6、sw7、联锁开关swl～sw3、照明灯、定时器及功率分配器开关sw4、sw5、转盘电机M3和风扇电机M2等。
转盘电机与风扇电机为同步电机，即微波炉工作时转盘电机转动并带动玻璃转盘，风扇电机也同步转动，对磁控管及其它主要部件进行冷却。
二、常见故障的排除。
1.启动“三无”(无灯亮、无声音、无微波发射)这一种现象往往是由多种原因造成的。
首先检查电源插头与插座是否接触不良，如不是电源问题则检查下列几项内容。
(1)8A保险丝是否熔断，如是则调换新保险丝;(2)监控开关断不开，造成短路;(3)联锁开关未闭合或门钩断损而不能接触到联锁开关;(4)变压器初、次级短路;(5)电容对地击穿或极间击穿。
微波炉常见故障和维修方法
微波炉常见故障和维修方法微波炉常见故障和维修方法微波炉常见故障及维修方法：微波炉型号各异，但工作原理相同。
在使用中出现的故障，有些是用户可以自己动手处理的，这样既方便使用，又可为用户节约宝贵时间。
可以自己处理的故障有：一、通电源，炉内照明灯不亮，也无法加热食品此时首先检查供电电源是否正常。
具体方法为：拔下微波炉电源插头，用另一个能正常工作的电器接到该插座上，如果该电器也无法工作，这表明电源异常，此时应找电工恢复该处正常供电。
如果该电器工作正常，则表明供电正常，应检查微波炉的炉门是否关好，定时器开关是否开路，对电脑型微波炉还要对照说明书检查操作、设置是否正确，微波炉电源熔断器是否完好，若有故障，对症处理。
二、微波炉内照明灯不亮，但能加热食品该故障大多为灯泡损坏。
可用同规格灯泡更换。
如果更换灯泡后仍不亮，说明照明回路虚接开路，可顺回路查找，消除虚接开路。
三、微波炉刚开始工作正常，但时间未到突然灯灭，停止加热排除停电原因后，检查炉门是否因使用久而松动，造成炉门开关接触不良;电源插头插座是否松动。
排除以上原因后再检查热断器是否断开，温控电路是否动作。
如果热断器或温控器动作，则应检查风道是否被杂物堵塞，排风风机是否运转正常，并采取相应措施处理。
四、照明灯亮，但无法加热食品该故障原因可能在高压发生电路中，倍压整流二极管损坏、高压熔断器熔断、高压变压器损坏或磁控管老化损坏等。
在对高压电路进行检查前，必须对高压电路进行充分放电，否则易发生电击伤人事故。
此时应请专业人员修理。
五、微波炉能对食品加热，但到设定时间，微波炉不能断电此故障大多为定时器损坏，采用更换定时器的方法处理。
也可先检查定时器的触点是否粘连熔焊、电机是否损坏、电路是否断路。
如有断路，只要恢复接线即可使用。
如果电机损坏，直接更换定时器较为方便。
六、微波炉加工食品时，只要一合烹调开关电源熔断器就熔断此故障表明微波炉内电路中存在短路故障，应先排除短路故障，然后再用同规格型号的熔断器更换。

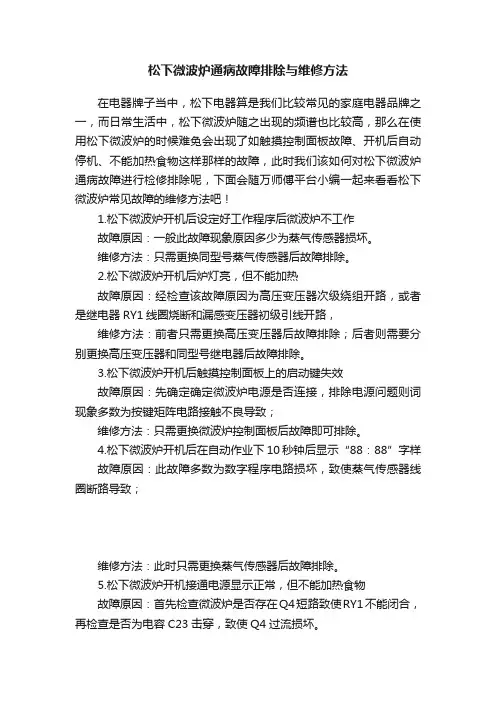

松下微波炉通病故障排除与维修方法
松下微波炉通病故障排除与维修方法在电器牌子当中，松下电器算是我们比较常见的家庭电器品牌之一，而日常生活中，松下微波炉随之出现的频谱也比较高，那么在使用松下微波炉的时候难免会出现了如触摸控制面板故障、开机后自动停机、不能加热食物这样那样的故障，此时我们该如何对松下微波炉通病故障进行检修排除呢，下面会随万师傅平台小编一起来看看松下微波炉常见故障的维修方法吧！1.松下微波炉开机后设定好工作程序后微波炉不工作故障原因：一般此故障现象原因多少为蒸气传感器损坏。
维修方法：只需更换同型号蒸气传感器后故障排除。
2.松下微波炉开机后炉灯亮，但不能加热故障原因：经检查该故障原因为高压变压器次级绕组开路，或者是继电器RY1线圈烧断和漏感变压器初级引线开路，维修方法：前者只需更换高压变压器后故障排除；后者则需要分别更换高压变压器和同型号继电器后故障排除。
3.松下微波炉开机后触摸控制面板上的启动键失效故障原因：先确定确定微波炉电源是否连接，排除电源问题则词现象多数为按键矩阵电路接触不良导致；维修方法：只需更换微波炉控制面板后故障即可排除。
4.松下微波炉开机后在自动作业下10秒钟后显示“88：88”字样故障原因：此故障多数为数字程序电路损坏，致使蒸气传感器线圈断路导致；维修方法：此时只需更换蒸气传感器后故障排除。
5.松下微波炉开机接通电源显示正常，但不能加热食物故障原因：首先检查微波炉是否存在Q4短路致使RY1不能闭合，再检查是否为电容C23击穿，致使Q4过流损坏。
维修方法：前者更换同型号2SC1685三极管后故障排除；后者更换同型号电容和Q4后故障即可排除。
6.松下微波炉开机后工作正常但经常烤糊食物故障原因：经检查为R27变值致使分压值太低，不能突破开关电位而导致温度继续升高。
维修方法：此时只需要将同型号33kΩ电阻更换后故障排除。
7.松下微波炉开机后微波炉不工作故障原因：此故障多数为微波炉电源引线断裂，排除前者原因可以检查为微波炉变压器低压线圈组烧坏开路和功率延迟器损坏。
松下微波炉修理
3、松下微波炉维修服务点的服务热线24小时有人值班，24小时内做出回应。维修车间及前台节假日和周六日不休息，保证用户随到随修;建立上门维修制度;及时成立抢修小组，可随时到达现场抢修。
4、松下微波炉维修收费方面严格执行市物价局和我公司《维修收费标准》，更换旧件返还给客户，不夸大故障，杜绝乱收费。
进行微波炉维修时，如果需要检查机内电路，通常应该在断电后再拆卸微波炉。拆机后，要先使用塑胶绝缘柄改锥将高压电容两端短路放电，避免在微波炉维修时不慎遭受电击。这是因为微波炉断电后，高压电容上仍可能存在较高的电压，尤其是断电不久的炉子更是如此，千万别以为断电后就安全了。
微波炉维修方法2
除了测量220V市电电压等检查外，在没有十分把握的情况下，应尽量不作开机带电检查。如果确实需要通电检查，必须先断开高压电路，让磁控管不工作，然后再开机检查，以确保人的安全。至于磁控管及其供电电路的检查，一定要具有专业维修设备知识和经验才能进行，否则就应该采用断电检查方式，来确保安全。
5、外地顾客远程故障判断、技术故障解答、需要邮递配件迅速办理。外地客户自行送修的松下微波炉出售点会加急为您的机器排除故障
6、经维修的松下微波炉一律实行保修Байду номын сангаас保修期为三个月，在保修期内如因维修质量或更换配件质量出现问题，负责返修。
在寒冷的冬天要是能吃上一顿热腾腾的美味，那就是一件多么幸福的事情啊，松下微波炉就是给你送去温暖的好帮手，松下微波炉怎么维修?不要急，听
小编为你细细道来。
修理松下微波炉的方法
家用微波炉是利用食物在微波场中吸收微波能量从而让自身加热的一种烹饪器具。由于微波炉的构造是比较简单的，维修也很简单，一般家里的微波炉坏了，都是可以自己动手进行微波炉维修的，下面就随小编看看微波炉维修注意事项及微波炉维修方法，以供大家参考。
松下维修方式
松下维修方式A． KX系列1、KX-F50/90：依次按下：“program”“# ”“9”“0”“0”“0”“*”即可进入测试模式，然后输入“#”“5”“0”“start/copy”可对机器进行程序全清。
对F90输入“# ”“6”“0”“3”“set”可将切纸刀关闭（仅对切纸机器有效）。
2、从KX-F808/818/828/108/118/858/868/32/36/39/23/25到现在的KX-F66/68/82/88等等（别头晕）：依次按下“功能FUNCTION（有的机器为菜单MENU）”“#”“9”“0”“0”“0”“*”可进入维修方式，然后输入“#”“5”“5”“0”“启动”（108/118/208/218则是按“选择”“录入”）可对机器进行程序全清。
输入“#”“5”“6”“0”“2”可将切纸刀关闭（仅对切纸机器有效）。
*注：维修代码从“#500”开始，其他代码含义受篇幅所限，此处略过不表。
B． UF系列UF2：依次按“MENU”“MENU”“MENU”“TEL”“TEL”“TEL”“TEL”可进入维修方式。
UF108M：依次按“#”“TEL/DIAL”“TEL/DIAL”“TEL/DIAL”“TEL/DIAL”“*”可进入维修方式。
UF200/208M：依次按“功能”“电话/拨号”“电话/拨号”“电话/拨号”“电话/拨号”“*”可进入维修方式，其中第“06”项为全清。
UF8100/8110/8200/8220：依次按“功能”“4”“#”“*”“#”“#”可进入维修方式，其中第“06”项为全清。
UF8300/8310/8330/8350/8700/8710/8770/8880/8585/8595/8885/8895：依次按“功能”“7”“MONITOR”“MONITOR”“MONITOR”“MONITOR”“*”可进入维修方式，其中第“06”项为全清。
注：06项全清中有多项选择，（图象数据、通信参数等等）其中一般“*”或“99”为全部参数的初始化。
松下全热交换器 维修手册说明书
“全热交换器”维修手册广东松下环境系统有限公司北京分公司（PESESGD-BJ）目录:1.全热交换器简易故障检修指南P22.全热交换器结构说明P3-63.全热交换器保养维护说明P7-114.全热交换器维修更换步骤P12-205.全热交换器产品规格表P216.全热交换器及控制器安装说明P22-247.液晶控制器操作说明P25-268.售后联系方式P27适用机型:（PM2.5型零售款）FY-15ZDP1C FY-25ZDP1C FY-35ZDP1C FY-50ZDP1C简易故障检修维修保养：对本机进行安装或维修保养时必须断开电源；注意事项：1.禁止擅自改装本机或加装其他附属装置；2.切勿在存有汽油，苯，稀释剂或其他类似化学品的场所安装或使用本产品；3.马达，电路板组合，加热器等电器元件切勿让水进入；4.在检修或保养本机后，请确认各部件是否正确安装好；简易故障检修指南故障推测原因处理方法整机不通电1.整机供电不正常；2.电路板损坏；3.电机故障；1.检查供电状态及相关的接线有无松脱；2.更换电路板；见维修手册P103.更换电机；见维修手册P11-14“F30”报警 1.新风侧风阀异常； 1.更换风阀；见维修手册P15-16“F01”报警 1.控制器连接线异常；1-1.控制器或本体连接线插头是否松动；1-2.控制器连接线损坏，更换连接线；1-3.联系销售或安装店进行维修；“F02”报警 1.WiFi或RS485设备连接异常；1-1.确认是否安装有WiFi或RS485设备，如果没有请见说明书P34 将WiFi或RS485设备关闭；1-2.请确认接口是否松动；1-3.联系销售或安装店进行维修；WiFi无法连接1.试机时绑定过Wifi2.Wifi设备信号不稳定1.将原来绑定过wifi的手机解除绑定；见说明书P34出风小1.OA侧过滤器或室外新风管罩被灰尘堵塞；2.管道漏风或堵塞；3.内循环运行时排风风阀未关闭；1-1.清理或更换OA侧过滤器；见说明书P7-9；1-2.清理室外新风管罩；2.检查管道确认无漏风，无堵塞；3-1.检查排风风阀板是否与树脂件粘贴无法运转；3-2.更换排风风阀；见维修手册P17噪音1.吊装松动；2.风轮运转异常；3.风口与管道连接异常；1.检查吊装部件确认无松动；2.更换风轮电机；见维修手册P11-143.确认二者连接正常牢固，必要时进行软连接；控制器显示“F-1”“F-2”“F-3”1.需要过滤网清洁；“F-1” 已使用1个月“F-2” 已使用2个月“F-3” 已使用3个月1.过滤网清洁后，同时按住“▲”“▼”键3秒进行人工复位；控制器显示“过滤网更换”1.需要过滤网更换；1.过滤网更换后，同时按住“▲”“▼”键3秒进行人工复位；112234456781011912全热交换器ZDP1系列产品主要部件名称信息1314序号部件名称产品型号维修号部品图号单台用量部件写真1蜗壳FY-15ZDP1CERVE15DZ1A0125LD3C702*&703*2FY-25ZDP1C FY-35ZDP1C ERVE35DZ1A0150LD3C702*&703*FY-50ZDP1C 2风轮FY-15ZDP1CERVE15DZ1A0225LB10701*FY-25ZDP1C FY-35ZDP1C FY-50ZDP1C151617详见说明书39-42页详见说明书43-44页参考型号：FY-25ZDP1C注意：对全热交换器进行维护保养时，请务必切断电源产品铭牌粘贴在电装盒盖上，产品型号及制造编码解读参考右侧提示例：产品型号：FY-25ZDP1C 制造编号解读：17 11 000117年11月工厂编号维护保养说明（通过侧点检门清理PM2.5标准过滤网及回风滤网）如图，沿图示箭头方向拧松固定侧检修门的蝶形螺栓注意戴好劳保用品如图示方向，打开侧检修门产品铭牌位置说明ZDP1C 系列产品点检口预留此系列ERV 产品本体共计四个点检口• 侧点检口（1个）：可对本体内部件进行检修，PM2.5标准过滤网及回风滤网的清理和更换必须留•OA 侧下点检口（1个）：可对PM2.5标准过滤网进行清理更换（根据现场情况可不留）•SA 侧点检口（上下2个）：可对PM2.5加强过滤网进行清理更换（必须留）用吸尘器将PM2.5标准过滤网上的灰PM2.5标准滤网安装时，注意滤网的风向箭头指向热交换芯方向吸尘器将侧点检门取下后，参考图示，将回风过滤网取下，即可清理或更换如图，沿图示箭头方向移动侧检修门，将侧检修门取下注意防止跌落砸伤将PM2.5标准过滤网从产品中抽出，注意防止灰尘进入眼睛■关于过滤网寿命清洁更换如图，拧松固定下检修门的蝶形螺栓注意防止跌落砸伤维护保养说明（通过下点检门维护PM2.5标准过滤网）沿箭头方向移动下点检门，将PM2.5标准过滤网与下点检门一同取下再参考以上方式清理即可维护保养说明（PM2.5加强过滤网的清理更换）如图，拧松固定SA 侧下检修门的蝶形螺栓取下SA 侧下点检门，注意点检门落下砸伤如图，取下PM2.5加强过滤网即可清理更换PM2.5加强过滤网安装时，注意箭头方向指向送风口方向1112注意：作业时戴好绝缘手套，防止触电•电源线供电确认及液晶控制器与WiFi/SR485连线确认如图，将固定电源盒盖的四颗螺钉取下，并取下电源盒盖根据图示端子插接位置，确认电源电压是否正常，或电源插头是否插接牢固•线路板的更换WiFi/SR485连接线控制器连接线电源连接线松开固定盒盖的螺钉拔下图示连接插头盒盖取下拔下电源插头拔下线路板上的插头松开固定线路板的螺钉取下线路板即可更换13注意：更换电路板时戴好防静电手套，插头从那个位置拔下还要插回那个位置，插拔电线时不要触碰到电路板元器件•热交换芯的更换如图，沿图示箭头方向拧松固定侧检修门的蝶形螺栓如图示方向，打开侧检修门如图，沿图示箭头方向移动侧检修门，将侧检修门取下拉住交换芯拉手，将热交换芯拉出注意不要用力过猛，水平均匀用力•电机的更换首先，参考如上交换芯更换步骤，将产品热交换芯取出用手松开固定热交换芯上导轨的蝶形螺母，将上导轨取出14参考同样的方式将热交换芯下导轨取出用十字改锥将固定热交换芯与马达组件间中间隔板的螺钉取下取出图示的中间隔板，注意取出时钣金件不可伤线中间板取出后，马达组件安装全貌用偏口钳将图示电线保护套的扎带剪断注意不要剪到电线移开护套，松开电机与电源线的快接插头15将马达组件从产品内部抽出组件取出时，注意安全；并确保马达组件取出时注意不要碰伤电源线取下固定蜗壳的5颗螺丝，将上蜗壳取出用扳手拧开固定风轮的螺母，并将螺母、弹垫及垫片取下取下风轮取下下侧蜗壳16参考上面的风轮蜗壳的拆解方法，将电机支架对面的风轮蜗壳按照同样的方法取下。
微波炉修理教程
微波炉修理教程微波炉是每个家庭必备的厨房用具，使用起来非常方便，即省电又快捷，是理想的厨房好帮手之一。
那么微波炉修理教程怎样呢?下面和店铺一起来看看吧!微波炉修理教程微波炉最常见的毛病是熔断丝烧断了，这说明微波炉里有短路故障，必需查出原因，才能对症下药。
如果熔断丝烧断且发黑，一般有以下几个原因：1、高压保护二极管100%2、电容击穿100%3、高压保险丝100%4、高压变压器 80%5、门锁连动开关 50%在检修时一般是1、2，或仅有3、或仅有4、或仅有5、，逐项检测后更换新件即可。
这时可先拔掉高压变压器的输入线，看熔断丝是否烧断，如果烧断，检测高压变压器以前配件，如果没有烧断，检测高压变压器以后高损坏率的配件即可。
如果微波炉熔断丝没有烧断，而不加热或加热不好，一般有以下几个原因：1、整体表面看，工作正常，但微波炉时加热时不加热分析：此故障是因微动连锁开关支架与主框架接触间隙过大，使门钩复位时不能使微动开关复位;或磁控管的F和FA连线接触不良。
故障率100%。
微动开关不能复位故障用目测可看到连锁支架与主框架间的间隙，紧固即可。
而与磁控管F和FA连接处最好用锉去除氧化层后用钳子夹紧连接处，必要时用烙铁直接焊接在一起。
2、不通电，电脑板上无任何显示分析：排除内部连接线脱头外，电脑板上变压器故障占此故障的100%。
因厂家维修时都是整体换电脑板。
特殊情况下，我们可以取下电脑板上的变压器，用小刀慢慢剔除外包线，注意不要划坏外漆包线，慢慢短接其内长方体保险，可以长时间使用。
3、通电，但程序乱，不能正常工作，或时正常时不正常分析：电脑板薄膜键盘损坏率100%。
用电吹风沿边吹着拆下，用酒精清洗原底盘，晾干，换上新的即可。
4、通电，其他正常但不加热分析：故障分两种情况，一种是通电就冒烟，高压变压器损坏率为100%，于以更换即可;另一种是无任何动静，这时应以高压变压器作为前后分界点，检测高压变压器输入AC220V电压和磁控管输入电压，来判断故障发生在那一部分，这时磁控管损坏率80%。
微波炉维修保养指南
微波炉维修保养指南微波炉是一种高技术家电产品，且内有高压电，微波炉维修时要小心谨慎，才不会引起人的危险及损坏微波炉引起人身危险及损坏微波炉。
一般来说，维修微波炉时须注意以下一些事项：（1）发现微波炉工作异常或故障，应及时通过生产厂家的维修部门或特约维修点维修微波炉，千万不要自己检修或继续使用。
（2）在对微波炉的内部进行检查维修前，一定要先切断电源开关，先拔下电源插头。
（3）修理微波炉时，切勿因电源已切断而麻痹大意，因为微波炉高压回路中的整流电路的高压电容曾经充了电，里面仍蓄有高压电，触摸它将有被高压电电击的危险，要十分注意。
（4）修理微波炉电路时，先要利用接地线把高压电容蓄存的高压电能放掉，然且才能进行微波炉维修。
微波炉常被误解的正常情况微波炉灯光暗弱：烹调时若不以高火而用较低的火力烹调，微波炉的灯光会变得暗弱并有声响产生，这是微波炉在控制火力时所产生的正常蒸汽凝聚在炉门及有热风从排气口排除：烹调时，食物会有蒸汽散发，而大部分会从排气口排出，但蒸汽也会在较凉的地方如炉门上凝聚，这使用光波微波组合、微波烧烤组合烹调时，微波炉会有声响发出：这些声响是因为微波炉自动交替转换火力，实现组合烹调功能而产生的，属于使用光波、烧烤、光波微波组合及微波烧烤组合功能时，微波炉会有白烟冒出及产生异味：微波炉必须定期擦洗干净，特别在使用以上功能时，任何聚集在炉顶及炉壁的油渍遇高温后，都会引起白烟冒使用光波、烧烤、光波微波组合及微波烧烤组合功能时，微波炉外壳顶部会向上凸起：这是由于在烧烤管、光波管工作时，其温度很高，在其上面的外壳部位受热膨胀，而发生变形，略向上凸起，此现象暂时的，停机冷却后会恢复原形。
如长时间使用以上功能，外壳会变黄，这属于正常使用光波、烧烤、光波微波组合及微波烧烤组合功能时，微波炉前门板会略向内凹陷：这是由于使用以上功能时，炉腔内温度很高，腔内气压很低，使前门板受向内气压压力作用而略向内凹陷，此现象是暂时的，停机冷却后会恢电压波动，会影响微波或当电的范围内波动时，微波炉仍能工作，只是受电压偏高或偏低的影响，输出功率会相应升高或降低，故烹调时间及效果会有所变化，这在使用中火、中低火、低火时，微波炉有间断的吭吭声：在中火、中低火、低火工作时，磁控管在有规律地间断工作，每次停顿或重新启动都会发生吭的声音，如果避免这种声音，只需把火力调到高火便可以了，高火的加热速度最每次启动微波炉时，玻璃转盘有时正转，有时反转：微波炉使用的转盘电机是同步双向电机，当微波炉的输入电的交流电，相位正。
松下微波炉维修手册(K583_K573_S563_S553)概要
6.3.当必须进行零部件更换时,从电源插座上拨下插头。
6.4.
当短路开关作业造成10A 250V保险丝烧断时:
6.5.
作业时,切忌将钉子、导线等穿入装置的任何孔中。
千万不要把导线、钉子或金属物插入炉镗的灯孔或其它孔或缝中,因为这些物质可能会起到天线的作用,造成微波泄漏。
6.6.检修后的确认
注意
进行磁控管更换时,须保证天线的密封垫安放正确。
注意
此型号所用的磁控管是专为变频器电源供应系统而设计的,更换
时必须确定是否零件表所列之型号。
7.4.风扇电机
1.从风扇电机接线端上拆除2根导线。
2.旋除将上风扇支架固定于腔体上的1颗螺丝。
3.移去上风扇支架。
4.旋除固定风扇电机组件和腔体排气孔的2颗螺丝,以拆除风
注意微波辐射
技术人员不应暴露于微波中,微波可能从磁控管或其它微波发生装置中逃逸出来。
重要提示
1.微波炉工作时下述零件电压高达2000伏以上: V磁控管
V散热器(变频器(U V高压变压器(变频器(U V高压二极管(变频器(U V高压电容器(变频器(U对这些部件要特别小心。
2.微波炉工作时,若炉门铰链或磁控管安置不当,微波炉泄漏量可达5mw/cm 2以上,故在维修或置换零部件后,必须检查磁控管和炉门铰链是否安装合适。
2.当显示窗上的烹调时间一到,数据程序电路即发出一个控制信号,使微波炉自动关机。
注:当自动再加热结束后,风扇仍将工作1分钟以便冷却炉体和电子元件。
巧速解冻
自动食谱(冷冻食品
自动再加热(热饭
5.3.感应烹调(自动感应烹调
自动感应烹调是微波炉烹调的一项革命性烹调方法,烹调时毋须输入功率及时间,只要在烹调前选择自动感应程序。了解自动感应烹调
松下nn-gf539h微波炉维修手册
©2009上海松下微波炉有限公司版权所有。
未经允许，私自翻印散发均属违法。
PHAMOS0906036C3微波炉NN-GF559X NN-GF559M NN-GF559SNN-GF549H NN-GF539W NN-GF539HXPE（中国）目录页数页数1特性表-------------------------------------------3 2控制板-------------------------------------------3 3原理图-------------------------------------------4 4操作顺序说明-------------------------------------5 5检修时注意事项-----------------------------------6 6元部件拆卸和更换的步骤---------------------------77元件测试步骤-------------------------------------12 8测量与调整---------------------------------------14 9检修指南 ----------------------------------------15 10分解图和零部件表---------------------------------18 11数据电路-----------------------------------------251特性表2控制板3原理图4操作顺序说明4.1.可变功率烹调控制当微波炉的功率选择设置在高功率以外的任一功率位置时，继电器RY1即由数据程序电路周期供能。
数据程序电路通过对RY1 触点的ON/OFF时间进行控制以改变微波炉从“低”功率到“高”功率的输出功率。
继电器RY1 ON/OFF的一次完整循环时间为22秒钟。
下表中给出的是设定的火力和微波输出之间的关系。
[教材]松下微波炉烧保险丝的检修
![[教材]松下微波炉烧保险丝的检修](https://img.taocdn.com/s3/m/900036ba0129bd64783e0912a216147917117ebb.png)
松下微波炉烧保险丝的检修
微波炉使用中会发生刚接通电源，保险丝即熔断的故障。
现介绍该故障的排除方法。
微波炉电路分电源控制系统和高压系统两部分。
检修时可以高压变压器为界，先断开次级电路，以便迅速判断故障部位，同时保证检修安全。
先打开微波炉外壳，找到高压变压器与高压电容器，由于次级电路是用接插件连接的，所以只需拔下插件即可，十分方便。
此时更换保险丝通电，会出现以下两种情况。
（1）通电后风机及托盘运转均正常。
这表明电源控制系统及变压器完好，故障在高压系统中。
可继续检查高压电容器和高压硅堆，如果发现高压电容器已击穿，就说明机内保险丝烧断的原因是变压器次级短路电流过大。
更换同规格的电容器后，故障即可排除。
（2）通电后机内保险丝再次烧断。
由此可判断高压电路系统正常，故障发生在变压器本身或电源控制电路中。
可拔下变压器初级电路一端的插件，通电后若风机、托盘运转正常，说明变压器损坏。
故障原因可能是变压器绕组匝间短路，更换变压器故障即可排除。
若拔下变压器初级电路的插件后，通电机内保险丝仍熔断，则故障肯定发生在电源控制系统中。
故障原因可能是联锁开关、监控开关损坏、电源线或导线严重漏电甚至短路所致。
这些元件只要通过简单检查，即可发现故障所在，排除或更换元件后，微波炉即可恢复正常工作。
★松下微波炉烧低压保险，说明有过流甚至是短路现象：
1、如果是启动微波时烧，很可能是升压变压器坏。
2、如果是开关门时烧，很可能是门控开关时序不对。
3、如果是插电就烧是线路有短路了。
微波炉修理方法
微波炉修理⽅法 由于微波炉的构造是⽐较简单的，维修也很简单，⼀般家⾥的微波炉坏了，都是可以⾃⼰动⼿进⾏微波炉维修的，你知道微波炉维护⽅法吗?下⾯和店铺⼀起来看看吧! 微波炉的修理⽅法 微波炉维修⽅法⼀： 家⽤电器⼤全!品牌、品质、品味! 点击查看>> 在进⾏微波炉维修拆机前，必须先对与安全相关的部位和零部件进⾏检查，主要是看炉门能否紧闭、门隙是否过⼤、观察窗是否破裂、炉腔及外壳上的焊点有否脱焊、炉门密封垫是否缺损及凹凸不平等。
这主要是检查是否存在微波过量泄漏的可能。
如果发现问题，应先⾏修复;如果因缺件或其他原因⽽暂时不能修复，可以先修微波炉机内的其他故障，但修好其他故障后不能够勉强使⽤。
微波炉维修⽅法⼆： 进⾏微波炉维修时，如果需要检查机内电路，通常应该在断电后再拆卸微波炉。
拆机后，要先使⽤塑胶绝缘柄改锥将⾼压电容两端短路放电，避免在微波炉维修时不慎遭受电击。
这是因为微波炉断电后，⾼压电容上仍可能存在较⾼的电压，尤其是断电不久的炉⼦更是如此，千万别以为断电后就安全了。
微波炉维修⽅法三： 除了测量220V市电电压等检查外，在没有⼗分把握的情况下，应尽量不作开机带电检查。
如果确实需要通电检查，必须先断开⾼压电路，让磁控管不⼯作，然后再开机检查，以确保⼈的安全。
⾄于磁控管及其供电电路的检查，⼀定要具有专业维修设备知识和经验才能进⾏，否则就应该采⽤断电检查⽅式，来确保安全。
微波炉维修⽅法四： 微波炉维修中需要对零部件进⾏拆卸检查或更换时，拆件时要逐个记住所拆卸零部件原来的位置，特别是安全机构和⾼压电路的零部件更是要重视，并且拆卸后要放置好，避免丢失，造成不必要的⿇烦;重装时应逐个准确复位装好，并拧紧每个紧固螺丝和其他紧固件，不要装错，或遗漏安装垫圈等易忽视的⼩零件。
如果需要更换零部件，注意尽量选⽤原型号配件。
如果没有，可⽤相似特性和安装尺⼨的代换件进⾏代换。
微波炉维修⽅法五： 微波炉维修完毕后，全部安装好所有零部件，还有再⼀次检查炉门是否能灵活开关，同时注意查看门隙、门垫及观察窗等是否有异常状况，还有各调节钮和开关等零修技巧微波炉的常见故障有：不启动、不加热、加热慢(⽕⼒不⾜)、转盘不转、间歇⼯作、有明⽕出现、⽕⼒不可调节等多种现象，都要及时的进⾏处理，这样微波炉维修的效果才能达到。
Panasonic NN-K562 SFXPE 微波炉 说明书
11.要照看好儿童，以免儿童把微波炉当玩具玩耍。 12.使用微波炉时，请将玻璃盘和转盘支架放置妥当，
III 使用要点
并确定玻璃盘转动是否正常。
1. 首次使用组合烧烤或薄块烘烤等功能前，请先用
薄块烘烤，空炉烘烤10分钟，以消除机件的保护
油。如有冒出白烟，这并非是故障现象。
2. 当使用组合烧烤或薄块烘烤功能过程中，炉身、
玻璃转盘很烫。
炉。
8. 不可将易燃物品放在炉内、炉侧、或炉顶以免导 7. 烹调食谱仅提供了烹调的大约时间。影响烹调时
致起火。没有放入玻璃转盘和转环时不可使用微 间的因素有：所喜欢的生熟程度、开始温度、海
波炉。
拔高度、份量、大小、食物形状和盛食器皿。如
9. 如非食谱指定，不可直接在玻璃转盘上烹煮食
果您熟悉微波炉的操作，则可以适当参照以上这
NN-K562 SFXPE 微波炉使用说明书
使用前，请认真参阅本说明书并妥善保管
目录
微波炉的放置 ........................................1 规格 .......................................................1 微波炉烹调注意事项 .............................2 功能指示................................................4 微波烹调用具的选择 .............................5 控制面板................................................6 设定/取消儿童安全锁 ...........................6 时间烹调/再加热 ..................................7 计时设定................................................8 解冻 .......................................................9
微波炉修理技术
微波炉修理技术微波炉的由于构造比较简单，维修也很简单，一般家里的微波炉坏了，都可以自己动手修理，需要购买的配件基本上业可以在网上买的到，配件及其便宜。
下面和店铺来看看一些微波炉修理技术吧!微波炉修理技术所需工具/主要配件维修工具万用表、十字螺丝刀、一字螺丝刀、钳子主要配件磁控管、电源变压器、保险丝、电脑板、变压器、电机、烧烤管、高压保险、高压电容、高压二极管微波炉主要元器件的简易检测方法1、磁控管方法：1) 在磁控管灯丝端子之间进行测试，电阻值应小于1Ω;2) 在任一灯丝端子和磁控管(接地)之间测试，电阻值应无穷大;如果电阻很小或为零，那么该磁控管应更换。
2、高压变压器方法：检测三个绕组：1) 初级绕组，约1.45Ω2) 次级绕组，约112Ω3) 灯丝绕组，小于1Ω如果所测得的读数不符合上述的数据，则高压变压器可能有故障，应进行更换。
3、高压电容器方法：1) 需将测量仪器设在最高电阻量程;2) 正常现象：a、测试电容器两端子，在短时间内(实跳)显示导通，然后充电后的电阻大约为10MΩ;b、端子与外壳的电阻应无穷大;3) 不正常现象：a、短路电容器始终导通;b、开路电容器因其10MΩ的内阻而始终显示大约10MΩ的电阻值;c、当高压电容器中的内部线路接线开路，就会显示一个无穷大电阻。
4、高压二极管(又称单向二极管或高压整流器组件)方法：1) 将仪器设置为最高电阻量程(注意：测量仪器的电池至少也必须具备6V的电压，否则在两个方向都会显示无限大电阻)。
2) 正常电阻在一个方向是无穷大，在另一个方向大于100kΩ。
5、双向二极管(又称保护二极管)方法：1) 将仪器设置为最高电阻量程;2) 断开导线，将保护二极管从电路上分离出来;3) 正常现象应该是从两个方向测试保护二极管的两端，电阻值都是无穷大。
若其被损坏，将在一个或两个方向上表现出导通性。
注意事项以下元器件的检测均是在切断电源后并将电容放电，拔掉各相关接线后的测试。
微波炉的检修方法
微波炉的检修方法(附电路图)一、检修方法微波炉的工作电路如附图所示，从图看出电路包括初级和次级两部分，而其中任一部分有故障都会影响微波炉正常工作。
检修时，一般是以变压器初级和次级为界来分析判断故障的部位。
现以开机立即烧保险丝为例，来说明检修方法。
1.首先断开高压变压器的次级高压电路。
将变压器次级高压端插头(与高压电容连接点拔掉)。
这样即能迅速判断故障产生的位置，又可以保证检修工作的安全。
烧保险丝一般是由机内某元件短路引起的，但要找到是哪一个元件短路，还要作进一步的检查。
2.换上原规格的保险丝(一般6～10A)再通电。
如风机、转盘电机都运转正常，说明电源控制系统及变压器均正常，而故障在高压电路系统中。
此时可检查高压电容器(一般规格为1μF/2100V)，特别注意：一定要先放电再用万用表测量其充放电性能，如阻值为0，则属短路；或阻值为∞，则失去充放电性能，这样就没有高压输出，微波炉磁控管无高压而不工作。
再测量高压二极管，正向阻值150kΩ，反向∞是正常的。
常见故障是高压电容器击穿，使变压器次级高压绕组直接通过二极管短路，电流过大而烧毁机内保险丝。
3.通电后，机内保险丝立即熔断，这时可判断高压电路正常，而故障出在变压器本身或电源控制电路中。
把变压器初级绕组两端的插头拔下，通电后保险丝不再烧断，电源控制电路工作也正常，说明是变压器损坏。
一般这种情况少一些。
若把变压器初级一端的插头拔下后通电，机内保险丝仍烧断，故障肯定出在电源控制电路中，如初级开关、次级开关、监控开关、转盘电机等烧毁短路而引起，需万用表测量检查，即可查出。
4.各种元件简单参数如下，供检修时参考。
磁控管灯丝电阻1Ω以内，灯丝电压3？2V；高压变压器初级220V，绕组阻值2～3Ω。
次级高压绕组电压2000V，绕组阻值80～100Ω；灯丝绕组3？2～3？4V，绕组阻值1Ω以内；转盘电机绕组阻值10～20kΩ，风扇电机绕组阻值200～300Ω。
二、检修实例国内微波炉的型号很多，其工作原理相同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
警告
微波炉运转过程中，不要用手或绝缘工具接触任何电路线。
6.3. 当必须进行零部件更换时，从电源 插座上拨下插头。
6.4. 当短路开关作业造成10A 250V保险 丝烧断时 :
警告
由于短路开关原因造成 10A 250V 保险丝烧断时，必须对初级碰锁 开关和短路开关进行更换。如果连续性检测读出有短路解点 (1-2) 时，还须更换继电器 1(RY1)。
感应烹调 （自动感应烹调）
类别 蒸鱼
P1 功率 中低
P2 功率 中低
K 因数标准 0.1
6
6 检修时注意事项
与其它烹调设备不同，微波炉是一种高电压高电流电器。尽管， 在常规使用中并无危害，但进行检修时务请加倍小心。
注意
接近磁控管和对此进行更时，维修人员应取下手表。
6.1. 检测地线
不要在只有 2 根外延线的情况下作业。微波炉是设计用以在接地 线的状况下使用的。因此，在进行维修之前，需检测地线的连接 是否正确。
注意变频器 （U）地线
需检查变频器电路的地线。变频器电路板应附有接地安装板与地 线连接。否则，此变频器电路板会高压外漏引起危险！ 谨记地线应以螺丝与接地安装板接驳妥当。
注意高压电容中的电荷
有关高压电容电荷的警告，微波炉关闭之后 30 秒钟后，在变频器 电路的高压电容中仍有电荷存在。进行零部件更换或检测时，把 电源插头从插座上拨下，用带有绝缘柄的螺丝刀使高压电容的终 端与底座地线发生短路，以使之放电。谨记先触及底座端，然后 与高压电容器终端进行短路。
2
1 特性表
特性 三级烹调 薄块烘烤 变频组合烧烤 巧速解冻 自动再加热 感应烹调 自动食谱烹调 （重量） 儿童安全锁 煮饭 / 煮粥 煮饭 / 煮粥预约 数字钟 中英文表示
2 控制板
型号
NN-K583JF/MF
O O O O O O O O O O O O
NN-K573JF/MF
O O O O O — O O O O O O
7
7 零部件拆卸和更换的步骤
7.1. 磁控管
1. 对高压进行放电。 2. 旋除固定导风体 A 的 1 颗螺丝。 3. 旋除固定导风体 F 的 1 颗螺丝。 4. 旋除固定热敏电阻的 1 颗螺丝。 5. 从磁控管灯丝端拆除 2 根高压导线。 6. 旋除固定磁控管的 4 颗螺丝。 注：更换磁控管后，拧紧固定螺丝，确认波导管和磁控管之间不 留缝隙，以防微波泄漏。
8
7.4. 风扇电机
1. 从风扇电机接线端上拆除 2 根导线。 2. 旋除将上风扇支架固定于腔体上的 1 颗螺丝。 3. 移去上风扇支架。 4. 旋除固定风扇电机组件和腔体排气孔的 2 颗螺丝，以拆除风
设定的重量 200g
烹调总时 2 分 00 秒
5.3. 感应烹调 （自动感应烹调）
自动感应烹调是微波炉烹调的一项革命性烹调方法，烹调时 毋须输入功率及时间，只要在烹调前选择自动感应程序。
了解自动感应烹调 当食物烹调时，会产生一定份量的蒸汽。如果食物被盖着，蒸 汽便会上升并从容器中流出。在自动感应烹调的状态下，一个 全新设计的零件 “蒸汽感应器”将会探测流出的蒸汽，并会 因应所选择之自动感应烹调程序自动选择合适的功率及烹调 时间。
6.5. 作业时，切忌将钉子、导线等穿入 装置的任何孔中。
千万不要把导线、钉子或金属物插入炉镗的灯孔或其它孔或缝 中，因为这些物质可能会起到天线的作用，造成微波泄漏。
6.6. 检修后的确认
1. 零部件检修或更换之后，应确认炉子各部位的螺丝不松动 或没有丢失，如果螺丝没有拧紧，有可能发生微波泄漏情 况。
订货号：SIMMC0306023C3
NN-K583JF NN-K583MF NN-K573JF NN-K573MF NN-S563JF NN-S553MF
XPE （中国）
微波炉
©2003 上海松下微波炉有限公司版权所有。 未经允许，私自翻印散发均属违法。
目录
页数 1 特性表 ------------------------------------------- 3 2 控制板 ------------------------------------------- 3 3 原理图 (NN-K583JF/MF,NN-K573JF/MF) --------------- 4 4 原理图 (NN-S563JF,NN-S553MF) --------------------- 5 5 操作顺序说明 ------------------------------------- 6 6 检修时注意事项 ----------------------------------- 7 7 零部件拆卸和更换的步骤 --------------------------- 8 8 元件测试步骤 ------------------------------------ 11 9 测量与调整 -------------------------------------- 13
当选定了上述自动控制功能并按动了开始键后： 1. 数据程序电路即自动控制完成烹调所需的功率档次和烹调
时间，并在显示窗上显示工作状态。 2. 当显示窗上的烹调时间一到，数据程序电路即发出一个控
制信号，使微波炉自动关机。
注：当自动再加热结束后，风扇仍将工作 1 分钟以便冷却炉体 和电子元件。 巧速解冻
设定的重量 1.0 公斤
变频器 （U）由数据程序电路发出的信号控制输出功率，继电 器 1 （RY1）停留于开，但却由变频器发出的信号控制其输出 功率。 注： 1. 由于磁控管灯丝的加热需约 2 秒钟左右，ON/OFF 时间比与
微波功率的百分比没有关系。 2. 当微波炉在微波状态下烹调超过 3 分钟或连续烹调 2 次 (2
次的时间间隔小于 10 分钟），风扇将工作 1 分钟以便冷却 炉体和电子元件。
NN-S563JF
O — — O O O O O O O O O
NN-S553MF
O — — O O — O O O O O O
3
3 原理图 (NN-K583JF/MF,NN-K573JF/MF)
4
4 原理图 (NN-S563JF,NN-S553MF)
5
5 操作顺序说明
5.1. 可变功率烹调控制
6.2. 变频器警告 （新高压）
变频器的高压及高温 （热力 / 电力）引致的危险。 变频器电路上提供极高压和高电流量给磁控管。尽管，在常规使 用中并无危害，但进行维修时务请加倍小心。虽然看似电视的变 压器，但电流量极大，其高电流量及高电压亦存在危险。铝制散 热器亦存在高压（高热）。故当电源插头接上电源时，切勿触摸， 因为其中一个 IGBT 电源装置是与铝制散热器直接连接上，铝制散 热器会因热能引致高温；因此，在维修及更换零件时必须加倍注 意。
计算 T2 时间的例子 例子 1：如果 T1 时间在 10 秒钟后计算是 2 分 40 秒，所选择 之自动烹调程式菜类： 12 = T1 x K = 2 分 40 秒 x 0.1 = 160 秒 x 0.1 = 16 秒
自动食谱 （冷冻食品）
设定的重量 100g
烹调总时 1 分 15 秒
自动再加热 （热饭）
注意
进行磁控管更换时，须保证天线的密封垫安放正确。
注意
此型号所用的磁控管是专为变频器电源供应系统而设计的，更换 时必须确定是否零件表所列之型号。
7.2. 数据程序电路 （D.P.C.）和薄膜键 盘
注：在接触数据电路之前，应对你身上积累的静电荷导地。 1. 从 D.P.C. 上拆除所有的接插件。 2. 旋除固定控制面板组件的 1 颗螺丝，并向上轻轻滑动控制面 板组件，以从腔体上取下控制面板组件。 3. 旋除固定 D.P.C. 的 1 颗螺丝。 4. 通过向内推动 2 个杠杆，以释放数据程序电路接插件 CN6 的 锁定装置，向上提位并拆除薄膜键盘的扁平缆线。 5. 松脱数据电路和控制面板之间的卡爪，并使之分离。
更换薄膜键盘 6. 从控制面板的背部，按住控制面膜的上方（显示窗部分）慢
慢从控制面板上剥离面膜和键盘。 注: a. 薄膜键盘是双面胶带固定在面板上的，因此，可以用诸
如理发用的吹风机之类的工具对其进行加热，以顺利将 其分离下来。 b. 安装新的薄膜键盘时，应确保面板表面清洁，以保证新 键盘粘贴牢固持久。 c. 键盘和面膜的排列情况如上图所示。
7.3. 低压变压器和 / 或功率继电器
注：在处理数据电路之前，务请把你身上积累的静电接地放掉。 (A) 利用焊剂吸收器或脱焊工具和 30W 的烙铁，除去低压变压器 和 / 或功率继电器各终端引脚的所有焊锡。 注：不要在数控接触点上使用功率高于 30W 的烙铁或脱焊工具。 （B） 确认所有的终端引脚清洁并与数据电路触点分离之后，把 坏的变压器 / 功率继电器卸除换上新的。安装时，应确保所有的 终端引脚安插正确，重新焊接所有的终端触点。
剩余烹调时间 （T2 时间） 剩余烹调时间 （T2 时间）可用以下公式计算出： T2 时间 （秒）= T1 时间 x K 因数
注：请记住 T1 时间由 10 秒钟后开始计算。K 的系数已设定在微 处理器内存中，并依从 P1 及 P2 功率列于下列表中。 注：当按动 “加时”或 “减时”键，T2 时间将会因 K 因数不同 而增加或减少。
烹调总时 15 分 20 秒
注：自动感应烹调适用于自动感应烹调食谱内的食物及烹调方 法。基于食物的不同构造，没有出现在自动感应烹调食谱内之食 物应在烹调时输入功率及时间。有关烹调程序请参考不同之微波 炉食谱。
自动感应烹调程序 1. 在操作过程的头 10 秒钟是不会有微波输出的。在用以下公 式计算 T2 时间，T1 时间必须先减去 10 秒钟，即 T1 时间应 由 10 秒钟后开始计算。 2. T1 时间——即微波炉工作 10 秒钟后至定时烹调时间 T2 的 时间。 3. T2 时间——烹调时，蒸汽由容器内流出，蒸汽感应器会探 测所流出之蒸汽，同时微处理器会计算出余下所需烹调之 时间。T2 时间会出现在显示窗并开始倒计时。
