犀牛足球建模 超简单的方法
足球建模
第1章足球建模本章建立的足球模型如图1-1所示。
通过足球模型的造型练习，综合训练CATIA V5曲面建模的基本方法与思路。
图1-11.1 单元线框构建足球由六边形和五边形组成，本节首先建立足球中的两个基本单元的线框，相连的正五边形和正六边形，如图1-2所示。
图1-2（1）在创成式曲面设计模块（GSD）中，选择File|New命令，建立一个Part文件，如图1-3所示。
图1-3（2）在特征树中，在“”节点上单击鼠标右键，在弹出的菜单中选择，弹出如图1-4所示的对话框，在Part Number输入栏中输入Football，将部件的名称修改为Football。
图1-4（3）用点功能，选择坐标点类型（Coordinates），建立原点，如图1-5所示。
图1-5（4）用圆弧功能，在平面上建立一个半径为50mm的圆，圆心就选择在上面建立的点。
Circle Definition对话框设置如图1-6所示，建立圆弧如图1-7所示。
图1-6 图1-7（5）用点功能，选择On curve类型，在圆弧上建立一个点，如图1-8所示。
图1-8（6）用重复点功能，选择圆弧，接着选择上一步建立的点填入Second point输入栏中，作为重复点的起始点，在Instance（s）输入栏中设置为5，表示在圆弧上建立5个等距点，如图1-9所示。
结果如图1-10所示。
图1-9图1-10（7）用直线功能，将上面得到的圆弧上的5个等距点中相邻的两点用Point-Point类型连接，如图1-11所示。
首尾相接，连成正五边形，如图1-12所示。
图1-11 图1-12（8）用直线功能，以上面建立的5个等距点中的一点作为直线起点，以作为直线方向，建立直线如图1-13所示。
图1-13（9）用旋转功能，选择与上一步建立的直线相邻的正五边形的一条边作为旋转对象，以上一步建立的直线作为旋转轴，旋转-120°，如图1-14所示。
图1-14（10）用旋转曲面功能，以上一步作为旋转对象的直线为旋转曲面的轴（Revolution axis），以上一步得到的旋转直线作为旋转曲面的轮廓线（Profile），选择角度设置如图1-15所示。
犀牛足球建模超简单的方法
犀牛足球建模超简单的方法在顶视图中以坐标原点为中心画正五边形，并在原点处用一点做上标记，以五边形的边长为边画两个正六边形如图此时我们思考，要对两个六边形进行翻转，并使得1、3点这条线和1、2点这条线在空间中相交为一条边（即2、3点重合）此时我们运用“旋转成型”工具将两个六边形分别以各自与五边形的公共边为旋转轴360°旋转成实体，然后开启交点工具，在两个实体的交点处点一个点，删除实体，将五边形和六边形分别换为两个不同的颜色，选中六边形，单击三轴旋转工具，依次点击点1、2、3、4（意为以1、2点这条线为旋转轴，将点3转到4的位置）如图删除另一个没有旋转的六边形，在top视图中选择六边形用圆形阵列工具以原点为中心，阵列5个选择五边形使用三点定位工具先顺次点击1、2、3，点击copy（复制）在依次点击4、5、6，得到如图在顶视图中再将刚才得到的五边形进行阵列五个在选择六边形使用三点定位，先选择1、2、3，点击copy,在选4、5、6 得到，同样在顶视图中对刚才得到的六边形进行阵列5个在前视图中，框线所有的线进行镜像到上面选择上面的形状包括点，使用三点定位工具先选1、2、3，点击copy,再选4、5、6得到如图以两点为端点画一条直线，在以直线的中点为圆心画一个球体，球体要把线框涵盖住在前视图中选中两个黄色多边形（一个为五边形一个为六边形）投影到球体上，得到四个投影删除右边和左边的投影，用修剪工具，先选择球体，在选择刚才投影得到的两个多边形，完成后，删除球体，单机放样，选择曲面边缘和多边形，得到曲面，并进行join 倒圆角处理得到如图同样对上面的曲面边缘和多边形进行放样，join，倒圆角处理使用三点定位工具对五面体和六面体进行定位，前面讲的很仔细在这里就不一一说明，在进行圆形阵列，即可得到，。
犀牛参数化建模基本操作方法
犀牛参数化建模基本操作方法犀牛软件是一种3D建模软件，使用参数化建模方法可以使得模型的形状和尺寸能够通过改变参数来灵活调整。
以下是犀牛软件中的基本参数化建模操作方法：1. 创建基本几何体：首先，在犀牛软件中选择合适的基本几何体，如球体、立方体、圆柱体等，创建一个原始模型作为基础。
2. 转换类型：通过一系列的转换操作，可以将基本几何体转换成其他复杂形状。
例如，可以使用平移、旋转、缩放等操作方法对基础几何体进行转换。
3. 使用曲线和曲面：在犀牛软件中，可以通过曲线和曲面来创建更加复杂的形状。
可以使用曲线工具绘制出所需的曲线形状，并使用曲面工具来创建曲面，并将曲线进行放样、拉伸、旋转等操作。
4. 参数化控制：在犀牛软件中，可以为模型中的各个部分添加参数，以便在后续的调整中能够灵活地改变模型的形状和尺寸。
例如，可以添加参数来控制模型的长度、宽度、高度等，通过改变参数的值来调整模型的尺寸。
5. 调整模型：通过在犀牛软件中调整参数的值，可以实时地改变模型的形状和尺寸。
可以通过鼠标拖动参数滑块或者手动输入数值来改变参数的值，从而实现模型的形状调整。
6. 添加约束：在犀牛软件中，可以添加约束来限制模型的一些属性。
例如，可以添加关系约束来确保模型的各个部分保持相对位置不变，或者添加数值约束来限制参数的范围。
7. 参数化关联：可以使用参数化关联方法来使得模型中的各个部分之间相互关联。
例如，可以通过定义参数之间的关系来实现模型中的一部分随着另一部分的变化而实时更新。
通过以上的参数化建模基本操作方法，可以在犀牛软件中灵活地进行模型的设计和调整，使得模型的形状和尺寸可以快速改变，提高了建模的效率和灵活性。
安联 球场 犀牛rhino详细教程
制作过程：一、导入与准备工作1）首先，通过在右上方菜单条空白处点击鼠标右键，将所需用到的工具栏（如图层layer等打开），今后制作时注意按层次区分不同图层。
2）在各个视图单击右键，通过选择background bitmap将三视图导入，作为描线参照（图片大小、位置、对齐点选background bitmap---remove、scale来调整）。
如图，在形体各端点建立定位线以对齐参照图片。
一、曲面外壳制作1、轮廓描摹使用control point curve工具，按照立面图轮廓描摹曲面外壳轮廓线使用revolve工具，点选轮廓线，点选中心线，生成大致的曲面外壳。
这里要注意，在上方选择可塑化deformable，以便于之后的轮廓调整打开控制点工具，点选竖向或横向的控制点使用scale2d和直接拖动，根据平面图对曲面进行调整。
调整成功后曲面如图所示二、曲面机理贴合使用creatUV工具，点选曲面，生成一个和曲面相吻合的矩形线框使用divide工具，将线框长边和短边分别等分为100和20，之后使用arraycrv工具，阵列形成如下的网格框对菱形进行rebuild重建，数据如图所示打开控制点，点选菱形中间的四个控制点在front或者right视图下，拖动控制点，使菱形生成突起，突起不要太高编辑完成之后菱形平面就变成了小的曲面使用arraycrv工具，在长边方向和短边方向分别对菱形进行阵列（数值为21和101），得到菱形组成的面选取边缘探出的菱形，使用split工具，点选短边，对这些菱形进行切割再删去被切割的小三角面右边的也需要删去接下来使用flow along surface工具将菱形流动到曲面上框选菱形组成的面，注意不要选到之前创建的矩形平面点选举行平面作为基准面base surface再点选之前的曲面作为目标面target surface有可能出现各种流动错误或者方向相反（如气泡朝里）等问题，多尝试几次，注意菱形阵列的方向选择，可使用反转曲面方向等方法之后就可得到如下图所示的成型曲面。
足球建模超详细教材
足球建模超详细教材Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT一、 首先确认足球皮的构成，它是由12个正五边形和20个正六边形组成的，且五边形同六边形边长相等，w二、 确定正边形的边长（L ）与球体直径（D ）的关系1.首先要确定正边形在球体上的位置. 为了计算方便，我们先将正边形的曲边模拟成直边。
如右上图2所示，正边形必须与球体相切，图示点的位置即为切点。
2.计算特征边长，下图3所示的“赤道”线，恰好穿过10个正六边形，且穿过每个正六边形的距离相等，也就是说“赤道”线在每个正六边形上的距离（如图4弧AB ）是十分之一个周长即πD /10，而弦AB的长度正好等于3L/2(如图5)，由此推出公式L=2*D*SIN(18)/3（图6）.AB图1 足球皮的块数定义图2图3图4A B 图5 图6三、确定其他公式图71. 五边形的偏角AA角对应的正弦边长度＝五边形的内切圆半径＝L*tan(54)/2Sin A = (L*tan(54)/2) / (D/2) = tan(54)*sin(18)*2 / 3A=ASIN(TAN(54)*SIN(18)*2/3)*PI()/180 / 注：按UG的表达式标准书写2. 六边形的偏角BB 角对应的正弦边长度＝六边形的内切圆半径＝L*tan(60)/2Sin B = (L*tan(60)/2) / (D/2) = tan(60)*sin(18)*2 / 3B=ASIN(TAN(60)*SIN(18)*2/3)*PI()/180 / 注：按UG 的表达式标准书写 3. 五边形的偏移高度H H=D*COS(A)/2注：六边形的高度也可以求，但知道五边形的H 值就可以画出足球皮了 四、UG 表达式书写五、绘制足球皮1. 画基础球体 插入 >成形特征 >球，输入直径=D （注意大小写）, 定位到原点。
2. 画正五边形 插入 >曲线 >多边形，输入边数＝5，边长＝L ，定位到0，0，H /注：直接输入H3. 画正六边形 插入 >曲线 >多边形，输入边数＝6，边长＝L ，角度=30, 定位到-S ，0，H 编辑 >转换，选中正六边形，绕重合边旋转角度A+B,如图94. 由直线生成球皮曲线 插入 >曲线操作 >投影曲线，将正五边形和正六边形投影到球体上，如图105. 为了下一步凸垫操作简单，切除一半球体 插入 >特征操作 >裁剪，去除－Z 方向的球体.注：也可追加S ＝(TAN(54)+TAN(60))*L/2，以方便定位正六边形图8 图8图9图106.以步骤4中生成的曲线按凸垫方法生成五边形和六边形的球皮7. 通过镜像方法，生成余下30块球皮图11第一步：选定一般方法来作凸图12第二步：选定半球体来图13第三步：选择轮廓曲线图14第四步：先选择正五边图15第五步：选定顶面参图16第五步：生成正五边形凸垫大功告成！附PART文件在几何学和代数拓扑学方面，欧拉公式给出了单联通多面体的面、边和顶点之间存在的关系：V + F – E = 2其中，V为顶点数之和，F为给定多面体的面数之和，E为边数之和。
犀牛足球建模 超简单的方法
犀牛足球建模超简单的方法在顶视图中以坐标原点为中心画正五边形，并在原点处用一点做上标记，以五边形的边长为边画两个正六边形如图此时我们思考，要对两个六边形进行翻转，并使得1、3点这条线和1、2点这条线在空间中相交为一条边（即2、3点重合）此时我们运用“旋转成型”工具将两个六边形分别以各自与五边形的公共边为旋转轴360°旋转成实体，然后开启交点工具，在两个实体的交点处点一个点，删除实体，将五边形和六边形分别换为两个不同的颜色，选中六边形，单击三轴旋转工具，依次点击点1、2、3、4（意为以1、2点这条线为旋转轴，将点3转到4的位置）如图删除另一个没有旋转的六边形，在top视图中选择六边形用圆形阵列工具以原点为中心，阵列5个选择五边形使用三点定位工具先顺次点击1、2、3，点击copy（复制）在依次点击4、5、6，得到如图在顶视图中再将刚才得到的五边形进行阵列五个在选择六边形使用三点定位，先选择1、2、3，点击copy,在选4、5、6得到，同样在顶视图中对刚才得到的六边形进行阵列5个在前视图中，框线所有的线进行镜像到上面选择上面的形状包括点，使用三点定位工具先选1、2、3，点击copy,再选4、5、6得到如图以两点为端点画一条直线，在以直线的中点为圆心画一个球体，球体要把线框涵盖住在前视图中选中两个黄色多边形（一个为五边形一个为六边形）投影到球体上，得到四个投影删除右边和左边的投影，用修剪工具，先选择球体，在选择刚才投影得到的两个多边形，完成后，删除球体，单机放样，选择曲面边缘和多边形，得到曲面，并进行join倒圆角处理得到如图同样对上面的曲面边缘和多边形进行放样，join，倒圆角处理使用三点定位工具对五面体和六面体进行定位，前面讲的很仔细在这里就不一一说明，在进行圆形阵列，即可得到，。
Rhino犀牛足球教程
在前视图，打开 End和Int捕捉。画 两条如图的线。在 交点打上点。
在右视图以1点为中心2点 为半径画一个圆。选择圆 使用旋转（Rotate 2-D), 拷贝方式，以3点为中心 点4为第一参考点5为第二 参考点旋转。得到两个圆 的交点，在交点打一个 点。
对两条弧线进行 Sweep,得到一个曲 面。对两个多边形 进行放缩拷贝
用两个小多边形Pull曲 面。在曲面上得到两个多 边形,隐藏不需要的线。
对两个小多边形进行Patch。 对两个大多边形做Extrude,得 到下图:
ቤተ መጻሕፍቲ ባይዱ曲面进行Blend， 如图
曲面分别成组
对六边形面进行阵列， 用Polar方式，以五边形 面的中心为中心，阵列 5个
选择六边形中心点和垂直 线，使用旋转（Rotate 2D)在右视图进行旋转。 以两圆的交点为参考点， 注意要打开捕捉。如图。 在两条垂直线的交点上打 一个点，这个点就是球的 中心点。
对两个多边形的边 进行圆角。
以两垂直线的交点为圆 心，为画弧，对这条弧 线进行旋转，拷贝方 式，以五边的中心为中 心，旋转90度。
选择五边形面，对它进行 Rotate 3-D旋转,使用拷贝方 式。在Perspective视图，首 先选球的中心点，再选六边 形的中心点，也就是六边形 垂直线的两边，在Top随便 点个参考点，旋转拷贝120 度。进行阵列用polar方试
用相同的方式对 六边形面旋转和 阵列 最后对这些面进 行镜向和旋转。
犀牛4.0简单建模(一)
犀牛软件建复杂的模型是比较不合适的，它建高难度的曲面往往会导致破面，远远不如pro/e、3Dmax,UG等，但是他是一个速成软件，建模速度比较快，但不精致，只能表现一个外表。
这种表现手法对一个工业造型是足够了，更何况犀牛结合强大的渲染器，能做出比较漂亮的产品。
这个是此教程的例子，犀牛界面就不做详细介绍了，在做模型是会慢慢提到1、先画中间的主体，从勾线开始。
用“多重直线”在Front界面中勾画出如图所示的线条。
在勾线中经常会用到窗口最下面的几个辅助功能，“锁定格点”：鼠标十字标每个落点都是在界面中的小方格子上。
正交：勾一竖一横时保持直线延伸。
平面模式：你所勾的线都是在一个平面内的。
物体锁定：点击后又分好多，这些都是为了更精确地找到相应的点。
上面的勾的线，主要是用到了“锁定格点”和“正交”。
在当勾斜线时要把“正交”点掉，不然会画不出斜线的2.现在把线拉伸成体左键选中刚勾的线，使其变黄色，再在“实体”按右键会弹出一个小的窗口，找到“挤出封闭的平面曲线”点击左键，再把鼠标放到4个窗口里，凭感觉确定拉伸的大小，左键完成。
在观察Perspective窗口时如果不是“着色模式”，而是“线框模式”的话，可以鼠标放在Perspective英文字上右键，弹出如图窗口，再选“着色”，这样就变实体了，可以在Perspective窗口中按住右键旋转，看实体的三维效果。
在犀牛中右键是三维界面的旋转键，是命令重复使用建，更是确定键3.倒角双击“Perspective”可以将一个小窗口点击放大，再次双击就会变小。
倒角是在Perspective三维窗口里进行的，先找到“实体工具”右键找到倒圆角按钮“不等距边缘圆角”。
先倒一端的两个大角，角度的大小可以在命令栏里修改的。
如图上图在倒四周的角，大小按实际模型自己定。
4.5.换旁边的两个把手6.布尔运算，犀牛里用的最多的一个功能键先画如图所示的两个同心圆，大圆直径超过手柄把直径的大小，而小圆要小于它。
SolidWorks简易犀牛教程
犀牛建模简易教程1、构建符合比例要求的总体构架
插入参考图片
勾边线及轮廓线
2、身体主体构面
拉伸一个小面后，用边界面得到犀牛的肚皮。
做好每一个面，隐藏不需要的面，以免影响下一步操作。
3、构建犀牛头
同样拉伸一个小面后，用边界面得到头部。
经过前面这几步，得到如下结果：
裁剪身体前端部分，留出颈部位置。
还是用边界面连接身体和头部，得到颈部曲面。
然后缝合，镜像得到主体部分完整结构。
5、构造四条腿
首先构造脚
用放样得到整条右后腿。
用同样的办法得到右前腿
然后是缝合，再镜像得到完整的四条腿。
6、做出剩余小特征
用边界面做吻部
及唇部
扫描得到牛鼻孔
扫描得到犀牛角
头部合适位置切除眼睛，再拉伸一个圆柱，圆柱顶面用圆顶做出眼球。
填充刚才切出来的眼睛孔
放样得到外眼皮
裁剪多余面，镜像到左侧再缝合成实体。
放样得到犀牛耳朵
抽壳以后得到耳朵造型，再镜像到左侧。
用放样构建牛尾巴
最后就是组合得到整头犀牛了。
2009年6月7日。
Rhino犀牛建模技巧
Rhino犀牛建模技巧最近用犀牛的筒子们越来越多了，这个着实让偶压力很大，伦家就是玩不转su才搞的犀牛嘛，明明su的界面那么小清新，要会搞的话谁用屎一样颜色的犀牛啊。
su话说还是一定要掌握的，且不说建模有其方便智能的地方，光是下载模型就够爽的了。
而且你的领导来视察工作的时候发现用中键在rhino里转不了视角，他会觉得智商被侮辱了的。
当然，su的组件确实真心好用的，而rhino的block始终烂到家。
这一点完全不像是cad的亲兄弟。
不过说到block的话，cad里面的block到rhino的完全继承的，不熟悉的时候这一点连删除都无比麻烦，但是熟悉之后完全可以利用的。
譬如画平面图的时候排车位，已经画好了车位但是要求加上车位编号，一个个画数字画几千个文本也是挺麻烦的，但是可以导入rhino，然后用rhino的blockedit（cad里面一样的BE）把车位的block 编辑成一个点或者一根线都行（你的车位不是block么，那找个斧子砍死画这个图的那个人吧），然后GH里面读取这些点，用tag3d标号就好了，这个思路不算麻烦，会一点GH即可。
关键是输出的是文本，并不是曲线也不是Hatch，所以用很来很方便。
总是我的意思就是凡是重复量大的工作，你做的时候无比无聊恨不得抽死电脑，那一般都有方便的办法。
譬如excel里面的宏。
顺便说一下，如果上面的例子真的有人去试了，那么会有一步需要炸开一次，具体是哪一步嘛，到你电脑卡的一比然后走投无路的时候，如果你能想起来这句话，你就懂了。
不过现在各种所谓的速成很多，5分钟确实夸张，但是忽悠5天10天的倒是有的。
这篇文章不教你肿么用犀牛建模，而是讲点儿别的，我自认为比较实际的内容，毕竟即使有那么一篇文章能教会你学会犀牛建模，恐怕也没几个人耐着性子看完，在快餐文化盛行的当下，讲点东西让大家少走点弯路比较实际。
短时间内学会很多功能是可能的，但是真正的融汇贯通必定要靠大量的练习，没有做过复杂大型的项目是不太可能提高对模型的控制力，没有完整的做过一辆汽车也不太可能理解模型的整体衔接，这些都不是短时间能搞定的，而单个的功能大家自己试验比我在这儿瞎bb效率高的多，我只讲如何在具体做一个方案的过程中如何避免错误。
犀牛足球建模 超简单的方法
犀牛足球建模超简单的方法在顶视图中以坐标原点为中心画正五边形,并在原点处用一点做上标记,以五边形的边长为边画两个正六边形如图此时我们思考,要对两个六边形进行翻转,并使得1、3点这条线与1、2点这条线在空间中相交为一条边(即2、3点重合)此时我们运用“旋转成型”工具将两个六边形分别以各自与五边形的公共边为旋转轴360°旋转成实体,然后开启交点工具,在两个实体的交点处点一个点,删除实体,将五边形与六边形分别换为两个不同的颜色,选中六边形,单击三轴旋转工具,依次点击点1、2、3、4(意为以1、2点这条线为旋转轴,将点3转到4的位置)如图删除另一个没有旋转的六边形,在top视图中选择六边形用圆形阵列工具以原点为中心,阵列5个选择五边形使用三点定位工具先顺次点击1、2、3,点击copy(复制)在依次点击4、5、6,得到如图在顶视图中再将刚才得到的五边形进行阵列五个在选择六边形使用三点定位,先选择1、2、3,点击copy,在选4、5、6得到,同样在顶视图中对刚才得到的六边形进行阵列5个在前视图中,框线所有的线进行镜像到上面选择上面的形状包括点,使用三点定位工具先选1、2、3,点击copy,再选4、5、6得到如图以两点为端点画一条直线,在以直线的中点为圆心画一个球体,球体要把线框涵盖住在前视图中选中两个黄色多边形(一个为五边形一个为六边形)投影到球体上,得到四个投影删除右边与左边的投影,用修剪工具,先选择球体,在选择刚才投影得到的两个多边形,完成后,删除球体,单机放样,选择曲面边缘与多边形,得到曲面,并进行join倒圆角处理得到如图同样对上面的曲面边缘与多边形进行放样,join,倒圆角处理使用三点定位工具对五面体与六面体进行定位,前面讲的很仔细在这里就不一一说明,在进行圆形阵列,即可得到,犀牛足球建模超简单的方法。
足球建模任务cimatronE
足球建模任务
任务步骤：
1、进入草图，在XY平面内绘制如下正五边形，退出草图
2、仍以XY平面建立另一草图，绘制如下图形
3、利用“曲面”---“旋转”指令构建两曲面
4、选择“曲线”----“相交”指令构建相交线
5、选中曲面及相应的线进行隐藏（右键菜单）
6、如下所所示创建平面
7、选择新建平面为草图平面，绘制如下图形，首先绘制两条边，然后利用三点法绘制圆。
8、完成正六边形的绘制，退出草图
9、选择“曲线”---“直线”，绘制如下直线。
10、利用两点绘制直线XX
11、过直线XX的中点绘制垂直于正六边性的直线
12、利用“角落圆角”指令，构建下图所示的相交直线
13、如图所示构建平面SS
14、选择该平面SS，进入草图
15、在该草图里绘制如下图形
16、绘制如下直线
13、“曲面”----“旋转”
14、“曲面”---“扫掠面”
15、将曲面部分保存输出为f2
16、“实体”---“融合”，选择合适的箭头方向
融合后结果如下图所示
17、倒圆角
19、“曲面”---“扫掠面”
20、将f2输入进来
21、“实体”---“融合”，选择合适的箭头方向
22、倒圆角
23、“复制几何体”—“旋转阵列”
24、“复制几何体”—“旋转阵列”
25、“复制几何体”—“旋转阵列”
26、“复制几何体”—“旋转阵列”
27、“复制几何体”—“旋转阵列”
28、“移动几何体”—“旋转阵列”。
犀牛模型操作方法
犀牛模型操作方法犀牛（Rhino）是一款由美国Robert McNeel & Associates开发的三维造型软件，广泛应用于工业设计、建筑设计、产品设计、珠宝设计等领域。
在犀牛软件中，使用犀牛模型来进行三维建模和编辑操作。
下面将详细介绍犀牛模型的操作方法。
1. 创建和编辑基本几何体：在犀牛软件中，可以通过几何体命令创建各种基本几何体，如立方体、球体、锥体、圆柱体等，还可以通过编辑命令对其进行修改和变形。
例如，使用“Box”命令创建一个立方体，可以通过输入尺寸参数或通过拖动鼠标来确定立方体的大小和位置。
使用“Move”命令可以移动和平移几何体，使用“Rotate”命令可以旋转几何体，使用“Scale”命令可以缩放几何体。
2. 组合和分割几何体：在犀牛软件中，可以将多个几何体组合成一个整体，也可以将一个几何体分割成多个部分。
使用“Union”命令可以将多个相交的几何体合并成一个整体，使用“Split”命令可以将一个几何体分割成多个部分，使用“Boolean”命令可以进行几何体的布尔运算，如求并集、交集、差集等。
3. 创建曲线和曲面：在犀牛软件中，可以通过曲线和曲面命令创建各种形状的曲线和曲面。
例如，使用“Polyline”命令可以创建多段线，使用“Circle”命令可以创建圆，使用“Curve”命令可以创建自由曲线，使用“Surface”命令可以创建曲面。
还可以使用“Edit”命令对曲线和曲面进行修改和调整。
4. 进行布尔运算：在犀牛软件中，可以对几何体进行布尔运算，如求并集、交集、差集等。
使用“BooleanUnion”命令可以将多个相交的几何体合并成一个整体，使用“BooleanIntersection”命令可以求多个几何体的交集部分，使用“BooleanDifference”命令可以求两个几何体的差集部分。
5. 创建和编辑自由曲面：犀牛软件支持创建和编辑自由曲面，可以通过控制点来调整曲面的形状。
足球制作
第一步.选择异面体，再选十二面体 下面的P值为0.38 、半径：100
第二步.转为Edit Mesh,选所有的面执行Explode,使其炸开为独立面
第三步.再次选中所有物体使其塌陷为hSmooth(网格光滑)和Spherify(球体化)命令
第七步.如果模型确实没有问题,全选物体塌陷为Editable Poly， 并执行Attach命令将足球结合为一个整体
第五步. 再次全选物体,加入Edit Poly命令,进行多边形倒角设置，具体数据 可自定，这跟你的初始模型大小有关,凭你对足球的感觉来设置就不会错, 呵呵!
第六步.倒角设置好之后(记住倒一次角就可以了),选全部物体执行MeshSmooth (网格光滑),不要忘记在细分物体方式处选择“四边形输出”,足球的模型就出来了
犀牛模型基本操作方法
犀牛模型基本操作方法
犀牛模型的基本操作方法如下：
1. 创建新模型：打开犀牛软件后，点击“文件”菜单，选择“新建”来创建一个新的模型。
2. 绘制基本形状：选择合适的绘图工具，例如直线工具、曲线工具、多边形工具等，开始绘制模型的基本形状。
3. 修改形状：选择编辑工具，用于对已绘制的形状进行修改和调整，例如移动、旋转、缩放等。
4. 添加细节：可以使用细分表面、偏移、曲面等工具来添加细节和平滑模型。
5. 修复错误：在模型创建过程中可能出现错误或不完整的部分，可以使用修复工具来进行修复和补充。
6. 创建剖面：使用剖面工具可以将模型切割成各个部分，方便观察和修改。
7. 生成输出：完成模型的设计后，可以选择输出成不同的文件格式，例如STL、OBJ等，用于进一步使用和处理。
8. 渲染和展示：使用渲染工具可以对模型进行渲染和展示，以便更好地观察模型的效果和细节。
这些是犀牛模型的基本操作方法，通过不断练习和熟悉软件，可以掌握更多高级的模型操作技巧。
足球建模
第一步：基础三维草图，先做六边形，再做直线。
注意设定三维草图的角度很重要，长度与六边形相同。
然后用三点法生成五边形的基准面，画五边形。
108度，因为正五边形内角为108度（180-360/5），而六边形外角为60度。
?
第二步：多边形和球面，注意球面草图的基准面在多边形上的位置，以及圆心、定位点与多边形的位置关系
球心的确定应注意：
??????1、球心与六边形垂直。
??????2、草图通过六边形的外接圆
??????3、同样的通过五边形的顶点，因为所选的基准面是经过五边形的上面顶点的，所以直接使用重合特征。
第三步：用球心分别向多边形放样，注意把“合并结果”的选择去掉
?
第四步：使用替换面的方法将放样的平面替换位球面。
同理，做出五边形
?
第五步： ?不停地进行实体的圆周阵列，删除重复的实体。
在进行一下修饰。
?
?。
安联 球场 犀牛rhino详细教程
制作过程：一、导入与准备工作1）首先，通过在右上方菜单条空白处点击鼠标右键，将所需用到的工具栏（如图层layer等打开），今后制作时注意按层次区分不同图层。
2）在各个视图单击右键，通过选择background bitmap将三视图导入，作为描线参照（图片大小、位置、对齐点选background bitmap---remove、scale来调整）。
如图，在形体各端点建立定位线以对齐参照图片。
一、曲面外壳制作1、轮廓描摹使用control point curve工具，按照立面图轮廓描摹曲面外壳轮廓线使用revolve工具，点选轮廓线，点选中心线，生成大致的曲面外壳。
这里要注意，在上方选择可塑化deformable，以便于之后的轮廓调整打开控制点工具，点选竖向或横向的控制点使用scale2d和直接拖动，根据平面图对曲面进行调整。
调整成功后曲面如图所示二、曲面机理贴合使用creatUV工具，点选曲面，生成一个和曲面相吻合的矩形线框使用divide工具，将线框长边和短边分别等分为100和20，之后使用arraycrv工具，阵列形成如下的网格框对菱形进行rebuild重建，数据如图所示打开控制点，点选菱形中间的四个控制点在front或者right视图下，拖动控制点，使菱形生成突起，突起不要太高编辑完成之后菱形平面就变成了小的曲面使用arraycrv工具，在长边方向和短边方向分别对菱形进行阵列（数值为21和101），得到菱形组成的面选取边缘探出的菱形，使用split工具，点选短边，对这些菱形进行切割再删去被切割的小三角面右边的也需要删去接下来使用flow along surface工具将菱形流动到曲面上框选菱形组成的面，注意不要选到之前创建的矩形平面点选举行平面作为基准面base surface再点选之前的曲面作为目标面target surface有可能出现各种流动错误或者方向相反（如气泡朝里）等问题，多尝试几次，注意菱形阵列的方向选择，可使用反转曲面方向等方法之后就可得到如下图所示的成型曲面。
必学的犀牛Rhino建模技巧！太重要了！
必学的犀牛Rhino建模技巧！太重要了！Rhino是美国Robert McNeel & Assoc开发的PC上强大的专业3D造型软件，它可以广泛地应用于三维动画制作、工业制造、科学研究以及机械设计等领域。
从设计稿、手绘到实际产品，或是只是一个简单的构思，Rhino所提供的曲面工具可以精确地制作所有用来作为渲染表现、动画、工程图、分析评估以及生产用的模型。
Rhino可以在Windows系统中建立、编辑、分析和转换NURBS曲线、曲面和实体。
不受复杂度、阶数以及尺寸的限制。
Rhino也支援多边形网格和点云。
以下给大家总结了rhino在建模中可以使用的一些技巧和一些你不知道的知识。
一、设置1、设置公差：一般建筑设计建模的图纸选用为：【小物件-mm】，【公差值】为：“0.001”。
公差值的设定在【Option】/【units】。
2、图层管理在建模开始前要设定好图层，将不同的物件随时分类。
一般分类为：红色-curves，白-backup，其它图层放置实体。
3、临时关闭捕捉在绘图时，按住【Alt】键，可以暂时关闭Snap。
4、图层管理在建模开始前要设定好图层，将不同的物件随时分类。
一般分类为：红色-curves，白-backup，其它图层放置实体。
5、鼠标中键鼠标中键的设定：先【T ools】/【Toolbarlayout】/【File】/【Open】，再选择要导入的工具列。
然后【Option】/【mouse】。
二、技巧首先要理解一些基本概念，这是高阶建模必须要掌握的基本理论知识。
首先大概知道NURBS技术与其他建模方式的区别，现在出现一个在Rhino下多边形概念的NURBS犀牛建模插件“T-splines”。
曲面质量的评价标准。
曲面连续性的含义。
涉及连续性的工具。
曲面面片划分的思路。
6、绘制曲线（1）标准圆为4条圆弧，曲线圆为一条曲线。
因为标准圆为有理曲线，所以一般建模作圆时，选用曲线圆。
（2）画一段弧线时，超出90度，自动变成2段，超出180度，变成3段，同理，"Join"会影响物体的属性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

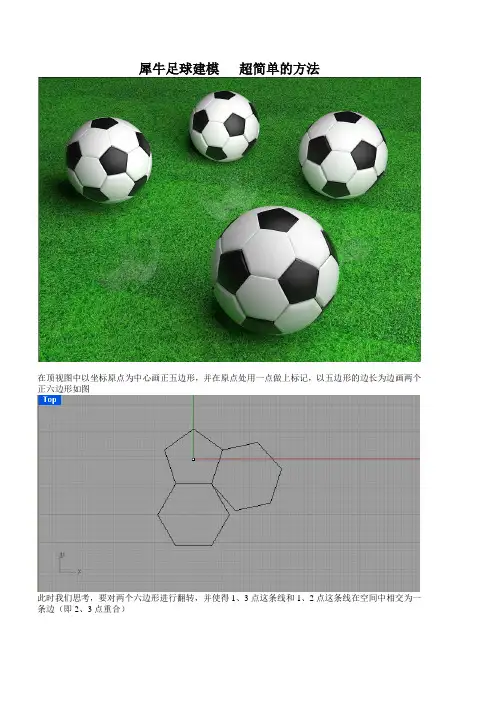

犀牛足球建模超简单的方法
在顶视图中以坐标原点为中心画正五边形，并在原点处用一点做上标记，以五边形的边长为边画两个正六边形如图
此时我们思考，要对两个六边形进行翻转，并使得1、3点这条线和1、2点这条线在空间中相交为一条边（即2、3点重合）
此时我们运用“旋转成型”工具将两个六边形分别以各自与五边形的公共边为旋转轴360°旋转成实体，然后开启交点工具，在两个实体的交点处点一个点，
删除实体，将五边形和六边形分别换为两个不同的颜色，
选中六边形，单击三轴旋转工具，依次点击点1、2、3、4（意为以1、2点这条线为旋转轴，将点3转到4的位置）如图
删除另一个没有旋转的六边形，
在top视图中选择六边形用圆形阵列工具
以原点为中心，阵列5个
选择五边形使用三点定位工具
先顺次点击1、2、3，点击copy（复制）在依次点击4、5、6，得到如图
在顶视图中再将刚才得到的五边形进行阵列五个
在选择六边形使用三点定位，先选择1、2、3，点击copy,在选4、5、6
得到，
同样在顶视图中对刚才得到的六边形进行阵列5个
在前视图中，框线所有的线进行镜像到上面
选择上面的形状包括点，使用三点定位工具先选1、2、3，点击copy,再选4、5、6
得到如图
以两点为端点画一条直线，在以直线的中点为圆心画一个球体，球体要把线框涵盖住
在前视图中选中两个黄色多边形（一个为五边形一个为六边形）
投影到球体上，得到四个投影
删除右边和左边的投影，用修剪工具，先选择球体，在选择刚才投影得到的两个多边形，完成后，删
除球体，
单机放样，选择曲面边缘和多边形，得到曲面，并进行join
倒圆角处理得到如图
同样对上面的曲面边缘和多边形进行放样，join，倒圆角处理
使用三点定位工具对五面体和六面体进行定位，前面讲的很仔细在这里就不一一说明，
在进行圆形阵列，即可得到，。
