织物组织学
织物组织学-4

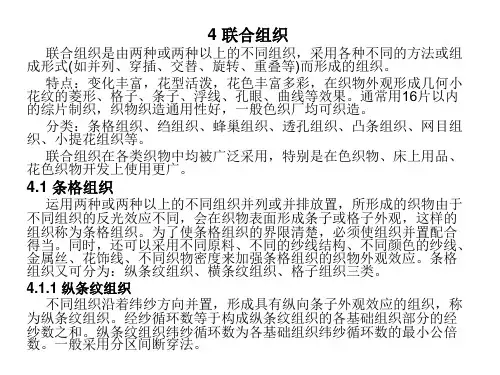

在组织交界处可采用”底片法“进行配置， 在组织交界处可采用”底片法“进行配置，
正反4枚变则缎纹构 作的纵条纹
4/2和2/4急斜纹构作的纵条纹
附加经
2/2斜纹与5/2经面缎纹构作的纵条纹
4.1.2 横条纹组织 在织物上，两种或两种以上不同的基础组织沿经纱方向排列并置， 形成具有横向条纹效应的组织称为横条纹组织。 横条纹组织的经纱循环数为各基础组织经纱循环数的最小公倍数。 纬纱循环数的计算方法和修正方法与纵条纹组织的经纱循环数的计算 方法和修正方法相同。即是各条子部分的纬纱密度乘以横条宽度的纱 线根数之和。 制织横条纹织物时，所用的综片数等于横条纹组织的完全经纱数(经 纱循环数)，一般采用顺穿法上机，纹板数等于横条纹组织纬纱循环 数的一半。
正反3/3斜纹为基础构作的方格组织
以1/3↗和3/1↖斜纹 为基础构作的方格组织 注意正确选择基础 组织的起始点构作 方格组织
4.2 绉组织
利用经纬纱不同浮长交错排列，在织物表面形成具有均匀分布、没 有明显规律的细小颗粒状凸凹的外观效应，织物手感柔软、丰厚、有 弹性而光泽柔和自然，这种在织物表面起细小绉效应的组织称为绉组 织，也称为泥地组织。 构作方法： 构作方法： (1)组织起绉。 (2)强捻纱起绉。采用不同捻向的强捻纱，按一定规律排列，以平纹组 织制织，经过后整理，在织物表面形成细密的小绉纹。 (3)采用特殊原料和普通原料的纱，按一定比例制织而形成绉效应。如 高收缩丝与普通纱作纬纱，按一定比例交替织入，将织物用沸水处理， 高收缩丝产生较大收缩，普通纱不收缩，从而形成绉效应外观。 (4)织造工艺起绉。双经轴织造，如泡泡纱、泡条绉。 (5)后整理工艺起绉。 (6)机械压纹起绉。 设计要点： 设计要点： (1)在绉组织中，不同浮长的组织点应沿各个方向均匀配置，切忌出现 纵、横、斜向的纹路。但一个完全组织循环内，不同交织规律的经纱 数不能太多，否则综片数过多，会造成织造困难或不能制织。 (2)一个组织循环内，不应有大群的组织点(经或纬)纠集在一起，否则 会使织物表面产生明显的亮斑或暗斑团块。
织物组织学-3
3.2.8螺旋斜纹（捻斜纹） 以起点不同的两个相同的斜纹组织或两个不同的斜纹组织为基础 组织，将两个组织的纱线按1：1顺次穿插排列而成的组织。R≧5 选择基础组织原则：必须使各相邻经纱（或纬纱）经纬组织点大部 分相反。
3/2↗斜纹
3/2↗斜纹
经螺旋斜纹
1 3/3 1↗斜纹
4/4↗斜纹 纬螺旋斜纹
3.2.9飞断斜纹 织物组织的斜纹线朝一个方向跳跃式延伸，在斜纹线的跳跃处 存在明显的断界，断界处的相邻纱线的组织点相反，而斜纹线方 向保持不变。
Kj=10
3 1/2 2↗为基础组织，Kj=10经山形斜纹
Kw=8
1 3/1 3↗斜纹为基础 Kw=8纬山形斜纹 3/3↗为基础组织,Kj=8,Sj′=3经锯齿斜纹
2 1/1 2↗为基础 组织，Kw=6， Sw′=2纬锯齿斜纹
2 1/1 2↗为基础 组织，Kj=8，Kw=10 菱形斜纹
3/3↗为基础组织， Kj=Kw=9菱形斜纹上机图
飞数与斜纹线倾角的关系
5 3 1 /2 2 1↖斜纹为基础 Sj=-2的急斜纹组织
5 1 1 1/3 1 1 3↗斜纹为基础 Sw=2的缓斜纹组织
3.2.4曲线斜纹 曲线斜纹是将斜纹的飞数不断改变，使斜纹的倾斜角不断变化而获 得曲线效应。经(或纬)曲线斜纹的经(或纬)纱循环数等于飞数的个 数，纬(或经)纱循环数等于基础组织的纬(或经)纱循环数。 绘作曲线斜纹时，飞数值是可以任意选定的，选择时必须注意： (1)使ΣSj=0或为基础组织循环纱线数的整数倍； (2)最大飞数必须小于基础组织中最长的浮线长度，以保证曲线的连 续。
麦粒组织
鸟眼组织
3.2斜纹变化组织
斜纹变化组织是由原组织的斜纹组织变化而来。采用延长组织 点浮长，改变组织点飞数的数值或方向(即改变斜纹的方向)或兼 用几种方法，可千变万化得出各种各样的变化斜纹组织。 3.2.1加强斜纹 以原组织的斜纹组织为基础，在其组织点旁沿经向或纬向增加 其组织点而成。Rj=Rw≥4，飞数∣
织物的组织分析
四、实验步骤
③ 纱缨的分组：在布边先拆除若干根一个系统的纱线， 使织物的另一系统的纱线露出10mm的纱缨，然后将纱 缨的纱线每8根分成一组，并将1、3、5…奇数组和2、 4、6…偶数组的纱缨分别剪成两种不同的长度。这样 当被拆除的纱线置于纱缨时，就可清晰地看出织物经 纬纱的交织规律。 ④ 用挑针把纱线轻轻拨开，找出它与另一系统纱线交 织的规律，画出其意匠图。
四、实验步骤
3、分析织物组织
方法一：直接观察法 此方法用来分析单层的、密度不大的、纱线特数较大的厚 织物和较简单的小花纹组织织物。 步骤：将织物平放，将照布镜置于其上，观察织物的组织， 记录纱线交织的规律，并画出组织图。分析时可多画几根 镜纬纱的交织情况，以便正确地找出织物地完全组织。
以原组织为基础加以变化，如改变组织点的浮长、飞数、 斜纹线的方向等而获得。有平纹变化组织、斜纹变化组织、 缎纹变化组织。主要有重平组织、山形斜纹组织、加强缎 纹组织等。
（3）联合组织： 将两种或两种以上的组织（原组织或变化组织）按各种不 同的方式联合而成。可以是两种组织简单的和并（如条格 组织），可以是两种组织织线的交互排列（如透孔组织）； 或者在某一组织上按另一组织的规律增加或减少组织点 （加绉组织等）。
斜纹组织是织物表面有明显的斜向纹路。由于斜纹组织中 不交错的经纱或纬纱比较容易靠拢，增大了织物的密度和 厚度。
缎纹组织是每间隔四根或四根以上的纱线才发生一次经纬 纱的交错，且这些交错点是单独的、互不连续的均匀分布 在一个组织循环中，并在整个组织循环中始终保持不变。
一、基本知识
（2）变化组织：
一、基本知识
2.针织物及其组织
就是用织针将纱弯曲成圈，并将这些圈串起来而形成的织 物。根据编织的方法和工艺不同分为经编针织物和纬编针 织物。按组织分为： （1）原组织：
第1章织物与织物组织的概念
飞数计算图解
+ Sj=6 + Sw=7 －Sj=4 －Sw=5
9
织物组织的概念
浮长:连续浮在另一系统纱线上的纱线长度。浮长的
长短用组织点数表示。
如：
浮长为1、3、2。
10
三、织物组织的表示方法
把织物组织描绘在意匠纸上，意匠纸上方格的纵 行表示经线，次序为从左到右；横列表示纬线，次序为 自下而上。方格内有符号表示经组织点，无符号表示纬 组织点。
（2）重纬组织：由两组或两组以上纬线与一组经线 交织而成的纬纱重叠的组织。
16
复杂组织
（3）双层及多层组织:由两组或多组经纱与两组或 多组纬纱分别重叠交织而成的组织。
（4）起绒组织：由绒纬、地纬与一组经纱交织或由 绒经、地经与一组纬线交织，使织物表面竖立有绒毛或 绒圈的组织。
（5）纱罗组织：由地经和绞经相互扭绞与纬线交织， 使织物具有纱孔效应的组织。
纬面组织：为在一个组织循环内纬组织点占优势的 组织。
同面组织：为在一个组织循环内经、纬组织点相等 的组织。
7
织物组织的概念
飞数：同一系统相邻两根纱线上相应经（纬）组织点 间相距的组织点数。
经向飞数：沿经纱方向计算相邻两根纱线上相应两个 组织点间相距的组织点数，用Sj表示。
纬向飞数：沿纬纱方向计算相邻两根纱线上相应两个 组织点间相距的组织点数，用Sw表示。
13
简单组织
（2）变化组织：由原组织变化而成的组织，即有 平纹变化组织、斜纹变化组织和缎纹变化组织等。
（3）联合组织：由两种或两种以上的原组织或变 化组织，按不同的方式联合而成。
14
织物组织的分类
复杂组织:是指由多组经线与多组纬线交织形成的 织物组织。
《织物组织学》习题
《织物组织学》习题集（含思考题）苏州大学纺织与服装工程学院编制2012．9原组织及上机图习题：1.什么叫织物？丝织物按品种类型可分为哪几类？分类的原则是什么？2.分别说明下列叶名词的含义：织物组织、经组织点、纬组织点、经纱循环数、纬丝循环数、经向飞数、纬向飞数，浮长，经面组织，纬面组织，同面组织。
3.指出图1-1各组织图的经纬循环数（任选3题，要将原图画下来）：4.已知组织图1-2，作出第1、3、8根经丝的纵向切面图及第1、2根纬丝的横向切面图。
5.论述影响平纹织物外观效应的因素。
6.绘出单双起平纹组织图各1张（经纬各二个完全循环）。
7.举例说明由平纹组织构成的丝织物。
8.说明用织造方法形成泡泡纱效应的原理。
9.试述平纹绉类织物形成绉效应，经纬丝的几种配合方法及不同的外观效应。
10、作出↗、↖、↗、↗、↖的组织图：当经纬丝需加捻时，为使斜纹清晰，经纬丝宜用什么捻向。
11、作出下列缎纹组织图：纬面缎纹，经面缎纹，经面缎纹，纬面缎纹，经面缎纹，纬面缎纹。
12、试作十枚缎纹所有可能构成缎纹组织的组织图？并写出分式表达式。
13、试述缎纹组织及织物特点？影响缎纹织物外观效应的因素是什么？在设计时应注意哪些问题？14、说明图1-3各组织图属于什么组织：并用分式来表示：16、织物上机时，主要的穿综方法有几种：分别适用于哪些组织：17、已知织物来用分区穿综法，第一区为飞穿，4片综，第二区单山形穿，5片综，穿综排列比1：1。
求穿综循环，并画出穿综图。
18、已知组织图，如图1-4，试确定合理的穿综图。
19、穿筘图中，每筘齿入数与哪些因素有关？怎样确定穿入数。
20、已知组织图，穿综图如图1-5，作出纹板图。
21、已知穿综图，纹板图如图1-6，作出组织图。
图1-622、已知组织图，纹板图如图1-7，作出穿综图。
图1-723、作出平纹组织采用四片综双龙骨的上机图。
24、分别作出制织↗，经面缎纹织物的上机图。
25、格塔夫绸基本组织为平纹，内经丝数为7200根，钢筘内帽119厘米。
第一节 织物与织物组织
如平纹组织表示一上一下平纹。2/2 斜纹表示二上二下斜纹。
三、织物组织的读法
常见组织的读法
四、织物的纵横截面示意图
为了表示织物中经纬纱交织的空间结构及纱线的弯曲情况，除组织图外，往往还需借助 于截面形象地表示出织物的外观形态，特别是当织物组织复杂时，截面图尤为有用。
1）纵向截面示意图：表示沿织物的中某根经纱正中间将织物切断，再将断面翻转 90° 后的剖面视图。如图 1-6 所示。
图 1-5 剖面图表示法的组织图
1-6 织物的纵横截面示意图
2）横向截面示意图：表示沿织物的中某根纬纱正中间将织物切断，再将断面翻转 90°
后的剖面视图。如图 1-6 所示。
五、组织点飞数
为了解织物组织的构成和表示织物组织的特点，常用组织点飞数表示织物组织中相应组
织点的位置关系。它是表示织物组织的参数之一。
（甲）
图 1-1 织物交织示意图
（乙）
5、组织点 经纱和纬纱相互沉浮二重叠之处称为组织点。 经组织点（经浮点）：凡经纱浮在纬纱上组织点，称为经组织点。图 1-1 中经纱黑色部分。 纬组织点（纬浮点）：凡纬纱浮在经纱上组织点，称为纬组织点。图 1-1 中纬纱白色部分。
梭织织物组织分析
织物组织一、织物及组织基本概念1、 织物1．1 由纺织纱线制成的扁平柔软而有一定力学性质和奇厚度的制品称为织物。
可分机织物、针织物，编结织物和非织造织物。
我们这里所说的“织物”是“机织物”的简称，它是由互相垂直的两个方向的纱线，按照一定的规律互相交错沉浮而形成的。
2、 织物组织2、1”。
纬纱浮在经纱之”表示。
2．2 由交织规律达到重复为止的经纬纱数组成的织物基本单元称为完全组织。
一个完全组织中的经纱根数叫完全经纱数或经循环。
一个完全组织中的纬纱根数叫完全纬纱数或纬纱循环。
3、 织物组织分类3．1 原组织最简单最基本的一类组织，如平纹。
3．2 变化组织：由原组织变化而来的一类组织，如经重平，纬重平等。
3．3 联合组织：由几种原组织与变公组织联合而成的一类组织。
3．4 复杂组织：在经、纬两个方向中，至少有一个方向具有两个或两个以上系统的纱线构成的一类组织，如双层布。
3．5 大花纹组织：综合以上各组织，在织物在表面形成大型花纹图案的一类组织。
4、 织物的经纬密度及紧度4．1 经纬纱密度及其对织物性能的影响4．1．1单位长度内经纱排列的根数叫经密，单位长度内纬纱排列的根数叫纬密。
我们一般以每英寸内经纬纱排列的根数来表示经纬密度。
一般来说，织物中密度大的那个方向的纱线屈曲程度大，突出织物表面显著，织物表面就显现密度大那个方向的纱线效应，经密大的织物表面呈经面效应，纬密大的织物表面呈纬面效应，这些都要在纱线的纱支、原料及组织相同的情况下才具有可比性。
4．2 织物紧度及其对织物性能的影响4．2．1为了使不同纱支、原料及组织构成的织物中经纬纱排列的紧密程度具有可比性，我们引入一个紧度的概念，就是纱线的投影（即覆盖）面积对织物面积的比值。
紧度分经向紧度和纬向紧度。
5、 三原组织 5．1 平纹组织5．1．1定义：经纱和纬纱相互一沉一浮的交织，相邻两根经纱或纬纱交织情况刚刚相反的最基本一种组织叫平纹组织。
如图:A 双起平纹B 单起平纹5．1．2平纹组织在基本特点：正、反面组织相同，完全经、纬纱数是所有织物中最小的，而经纬纱交织次数是最多的，因此经纬纱的弯曲变形次数多，织缩率是所有组织中最大的，（相同原料——纱支）5．2斜纹组织5．2．1定义：相邻两根纱线的沉浮情报况逐根相错，在织物的表面形成一条条倾斜的纹路，这种组织叫斜纹组织。
织物组织学-7
组织设计： 组织设计： 1）地组织的选择 地组织的主要作用是固结毛绒及承受外力，为使 织物坚牢，常用的地组织有平纹、2/1斜纹及组织循环较小的平纹变 化组织等。不同的地组织对织物手感、纬密大小、毛绒固结牢度及割 绒难易均有直接影响。 2）绒纬组织的选择 选择绒纬组织必须考虑绒根的固结方式（V形 和W形）、绒纬浮长的长短及绒根分布情况。 3）地纬与绒纬排列比 1:2，1:3，1:4，1:5等。
三纬毛巾
3 2 1 1a 2b
四纬毛巾
五纬毛巾
六纬毛巾 毛巾组织
3
3 2 1
2 1
3 2 1
3 2 1 3 2 1
3 2 1 3 2 1
3 2 1 3 2 1
21
12 三纬毛巾毛、地组织的配合
21
经起绒组织分类： （1）按绒毛长短可分为短毛绒织物和长毛绒织物。短毛绒织物的绒毛较 短，一般在2mm左右，但绒毛的密度大，耸立度较好。长毛绒织物的 绒毛较长，一般为7.5～10mm，仿毛皮的长毛绒，其绒毛高度还要长 些，绒毛是稍带倾斜地覆盖在基础组织上。 （2）按外观不同，可分为平素经起绒织物；条格、几何形或小花纹的经 起绒织物及提花经起绒织物。 （3）按绒织物后整理方法不同，可分为绒毛向不同方向倾斜而形成花纹 的拷花绒；绒毛有耸立也有压倒并呈现明显花纹的轧花绒；绒毛耸立 的立绒；绒毛向一个方向倾斜的素绒及经过烂绒处理，表面由有毛绒 和无毛绒形成花纹的烂花绒。 （4）按形成毛绒的方法不同，可分为织入起绒杆形成毛绒；绒经浮长通 割法形成毛绒；双层分割法形成毛绒。 7.2.1 杆织法经起绒组织 杆织法经起绒组合由两组经纱（地经和绒经）与一组纬纱以及一组起 绒杆（作为纬纱）交织而成。地经与绒经的排列比一般为2:1或1:1， 纬纱与起绒杆的排列比一般为4:1、3:1或2:1等。绒根固结方式为W形 固结法。
第一节 织物与织物组织
+1
× ● 丙 ▲
+3
+1
+1
+2
-1
+3
☆
+2
-1
不论经向飞数还是纬向飞数，只有相邻纱线才能说明飞数。以一个为基准，另一个飞数
必是+1 或-1。
二、织物组织的表示方法
1）方格表示法
（1)意匠纸：用来描绘织物组织带有格子的纸，其中的横行代表纬纱，纵行代表经纱。 一般习惯上将经纱填绘符号来表示（“○”、“×”、“■”、“●”、“▲”等），纬组 织点为空白格。
图 1-3（甲）中 1、2、一、二表示 Rj = Rw = 2，（乙）中 1、2、3、一、二、三表示 Rj = Rw = 3。
应于相应的经组织点 A 的飞数是：Sj = 3，同理，在 1、2 两根相邻的纬纱上，经组织点 C 对
应于相应的经组织点 A 的飞数是：Sw = 2。
图 1-8（甲）、（乙）、（丙）的组织点飞数见表 2-1。
表 2-1
组织点飞数表
图 2-11 对应■组织点的组织点符号
飞 经向
甲
×
+1
数 纬向
+1
乙
×
-1
如平纹组织表示一上一下平纹。2/2 斜纹表示二上二下斜纹。
三、织物组织的读法
常见组织的读法
四、织物的纵横截面示意图
为了表示织物中经纬纱交织的空间结构及纱线的弯曲情况，除组织图外，往往还需借助 于截面形象地表示出织物的外观形态，特别是当织物组织复杂时，截面图尤为有用。
1）纵向截面示意图：表示沿织物的中某根经纱正中间将织物切断，再将断面翻转 90° 后的剖面视图。如图 1-6 所示。
面料织物组织的介绍
面料织物组织的介绍1、定义：纺织品是在织机上由相互垂直的两个系统的纱线，按一定的规律交织而成，也就是经纬线按一定规律地相互沉浮，使织物表面形成一定的纹路和花纹，这种组织称为织物组织。
2、织物组织分类：①原组织：是最简单的织物组织，又称基本组织。
它包括平纹组织、斜纹组织和缎纹组织三种。
②小花纹组织：是由上面三种基本组织变化，联合而形成的。
如山形斜纹布、急斜纹。
③复杂组织：又包括二重组织（多织成厚绒布，棉绒毯等）、起毛组织（如灯芯绒布）、毛巾组织（毛巾织物）、双层组织（毛巾织物）和纱罗组织。
④大花纹组织：也称提长花组织，多织出花鸟鱼虫、飞禽走兽等美丽图案。
⑤缎纹组织：布表面光滑但不结实、易刮伤、易起毛。
3、织物的密度：密度指织坯成品单位长度中经纱和纬纱的根数，常用10平方厘米或1平方英寸中纱线根数表示。
床上用品织物常见密度：30S纱78*65，78*54，20S纱60*60，40S纱90*90、110*80、133*72，28S纱70*60，单位：根/1英寸。
4、织物的回潮率，公定重量。
①回潮率=（湿重-干重）/干重×100%公定回潮率：棉纱8.5%，棉布8%，涤棉纱65/35布匹3.06%，涤棉50/50，布匹4.2%②公定重量：织物在公定回潮率下的重量为公定重量。
纺织品分类：1、按用途可分为衣着用纺织品、装饰用纺织品、工业用品三大类；①衣着用纺织品包括制作服装的各种纺织面料以及缝纫线、松紧带、领衬、里衬等各种纺织辅料和针织成衣、手套、袜子等。
②装饰用纺织品在品种结构、织纹图案和配色等各方面较其他纺织品更要有突出的特点，也可以说是一种工艺美术品。
可分为室内用品、床上用品和户外用品，包括家居布和餐厅浴洗室用品，如：地毯、沙发套、椅子、壁毯、贴布、像罩、纺品、窗帘、毛巾、茶巾、台布、手帕等；床上用品包括床罩、床单、被面、被套、毛毯、毛巾被、枕芯、被芯、枕套等。
户外用品包括人造草坪等。
③工业用纺织品使用范围广，品种很多，常见的有蓬盖布、枪炮衣、过滤布、筛网、路基布等。
织物组织学
织物组织学一、论述题1、毛巾组织形成毛圈的过程P131（1）当投入第一、第二两根纬纱时，打纬动程较小，称为短打纬。
（2）当投入第三根纬纱之后，筘将这三根纬纱一并推向织口，这时筘的打纬动程为全程，称为长打纬。
（3）第一、第二根纬纱在张紧地经的同一梭口内，因此当筘推动第三根纬纱时，能同时推动第一、第二两根纬纱一齐向前。
（4）这时毛经已与第一、第二两纬纱交织，第三纬带着与之相交织的毛经一齐沿着张紧的地经向织口移动。
这样毛经在被固定于底布中的同时，又在织物表面上形成毛圈。
2、化纤仿丝织物应注意的问题P269（1）在仿制丝绸织物时，除要求织纹清晰、手感爽滑、光滑如绸外，还应在组织配合、原料使用、色彩搭配上下功夫（2）仿丝绸织物一般使用平纹组织或以平纹组织为主的小提花组织，纱线以线密度低的细化纤长丝为主，配色要求彩度低、明度高，即用色应淡雅，不宜过于浓艳。
（3）为突出丝绸效果可使用两种对比色进行交织，以获得闪色效应，织物经纬密度不宜过小，否则会使织物过稀将削减闪色效应，削弱仿丝绸的风格。
二、简答题1、穿综原则:把浮沉交织规律相同的经纱穿入同一综片中，也可以穿入不同综页（列）中，而不同交织规律的经纱必须分穿在不同综页（列）内。
穿综图至少画一个穿综循环。
2、原（基本）组织满足的条件（1）组织点飞数是常数，即S=常数（2）每根经纱或纬纱上，只有一个经（纬）组织点，其他均为纬（经）组织点。
3、绉组织构成方法（1）增点法（2）以一种组织纱线移绘到另一种纱线间构成绉组织( 3）调整同一种组织的纱线次序构成绉组织（4）旋转法（5）省综设计法4、纱线的捻向配合对织物的影响当采用不同捻向的经纬纱进行交织时其经纬交织点在接触处纤维相互交叉，因此经纬纱间缠合性差，容易滑移，这种捻向配合的织物，其组织点因屈曲大而突出，纹路清晰，手感较松厚而柔软，其厚度比经纬纱同捻向的织物要厚，且在印染过程中吸色较好，染色均匀。
但当织物下机后，张力减小，由于纱线有退捻的趋势，所以有卷边现象，对稀薄织物来说，这种情况较为显著。
织物组织学-6
2）中厚型管状织物，应在管状组织边缘的两内侧各采用一根较粗及张 力较大的特线(边线)。这两根特线由一片综控制，当投入里纬时，特 线在里纬之上；而投入表纬时，特线沉于表纬下面。 6.1.3 管状组织构作方法
管状组织纬向截面图
表层基础组织
里层基础组织
管状组织作图步骤 Rj=2，Z=5，Sw=1
表层组织
3
表经与接结纬接结组织
四 三 二 一 I II III IV
里经与接结纬接结组织
表经:里经=1:1 表纬:里纬:接结纬=1:1:1
6. 填芯纬接结双层组织 一般表、里两层的连接仍采用自身接结法，芯线为较粗的的低档原 料，从而达到降低成本的目的。
4 3 2 1 1 2 3 4
表组织
IV III II I I II III IV 四 IV 三 III 二 II 2 I II III IV 一 I 1 1 I 2 II 3 III 4 IV 4
双层组织结构示意图
双层组织构成原理图
制织双层组织的必要条件： 必要条件： 必要条件 （1）投入表纬织上层时，里经必须全部沉在梭口下部不与表纬交织。 （2）投入里纬织下层时，表经必须全部提升不与里纬交织。 织造原理及组织结构 设计原则： 设计原则： （1）确定表里组织。因是两层独立的织物，除不同色泽外，暴露疵点可 能性较小，因而表、里两层可用各不相同的组织，但必须使两种组织 交织数接近，以免上、下两层织物因缩率不同而影响织物平整。 （2）表经与里经的排列比与采用经纱的线密度、织物的要求有关。如表 经细，里经粗，表里经排列比可采用2∶1；如表里经的线密度相同， 一般采用1∶1或2∶2；如织物的正面要求紧密，反面要求稀疏一些， 在表里经采用同一线密度的情况下，表里经的排列比可采用2∶1；若 要求织物的正反面紧密度一致，则表里经排列比可采用1∶1或2∶2。 （3）同一组的表里经穿入同一筘齿内，以便表里经上下重叠。 （4）表里纬投纬比与纬纱的线密度、色泽和所用织机的类型有关。如表 里纬不同，并在单侧多梭箱织机上织造，投纬比必须是偶数，如在双 侧多梭箱织机上织造，表里纬投纬比可不受限制。
织物组织——精选推荐
织物组织⼀、三原组织及织物1. 原组织的概念及特征凡具有以下条件的织物组织都是原组织。
（1）.组织点飞数是常数，即S=常数。
（2）.每根经线或纬线上，只有⼀个经组织点或纬组织点，其余的全是纬组织点或经组织点。
即枚数和飞数不能有公约数。
（3）.原组织的组织循环经线数等于组织循环纬线数。
即Rj=Rw=R原组织包括平纹，斜纹，缎纹这三种组织，故也称为三原组织。
三原组织是各种织物组织的基础。
在三原组织的织物中，在其他条件（线密度，纱线原料等）相同的情况下，由于组织循环中的每根纱线与另⼀系统纱线交织⼀次，因此组织循环数越⼤，交织越少，那么织物越松软。
故在三原组织中平纹为最紧的组织，斜纹其次，缎纹为最松的组织。
2. 组织点的定义：经纬纱线相交之处称为组织点。
组织点分为经组织点和纬组织点。
经组织点是经线浮在纬线上⾯的点，纬组织点是纬线浮在经线上⾯的点。
枚数（⼀个组织循环数）的定义：经纬组织点排列规律在织物中每重复⼀次所需的经纬线数。
飞数的定义：（1）织物组织中，相邻两根经纱上相应的经组织点之间相隔的纬线数，称为经向飞数，（2）织物组织中，相邻两根纬纱上相应的纬组织点之间相隔的经线数，称为纬向飞数3. 平纹组织及织物（1）.平纹组织的特征平纹组织是所有织物组织中最简单的⼀种。
由经线和纬线⼀隔⼀地浮沉交织⽽成，它的经纬循环均为⼆。
其组织参数为:Rj=Rw=2在平纹组织循环中，共有两根经线和两根纬线。
共有4个组织点，其中2个经点，2个纬点。
在组织循环中，经点点数等于纬点点数，织物正反⾯组织相同，因此，平纹也称为同⾯组织。
（2）.平纹组织的表⽰⽅法平纹组织⽤1/1来表⽰，分⼦表⽰经组织点，分母表⽰纬组织点。
平纹组织也称为⼀上⼀下组织。
（3）. 平纹组织组织图及织物平纹组织分为双起平纹组织和单起平纹组织。
单起平纹双起平纹平纹织物交织图平纹组织织物（4）.平纹组织的应⽤由于平纹组织的交织点很多，经纬线的抱和最为紧密，因此，平纹织物的质地最为坚牢、外观最为平挺。
第三章 织物组织
第三章 织物组织第一节 织物组织的概念 一．织物组织的定义及表示方法在织物内的经纬线按一定规律相互浮沉交织，这种相互浮沉交织的规律称为织物组织。
当织物组织发生变化时组织外观及内在性质也发生变化。
经纬线交织处称为组织点，经线浮在纬线之上称经组织点或经浮点，纬线浮在经线之上称纬组织点或纬浮点。
经组织点和纬组织点的排列规律在织物中所需的重复一次所需的丝线根数称一个组织循环或一个完全组织。
构成一个完全组织的经线或纬线根数，称为经线或纬线循环数，用Ri 或Rw 表示织物组织可以用图形表示，这种表示织物的图形称为组织图。
有意匠低表示法和直线表示法两种，常用意匠低表示。
1. 意匠低表示法：即把织物组织描绘在印有小方格的意匠纸上，纸上小方格纵行代表经线，次序自左至右；横行代表纬线，次序自上而下。
在方格内绘有符合者表示经线浮在纬线之上，称为经组织点，常用× ○ 表示。
方格内不绘符号者表示纬线浮于经组织线上，下图中：1为组织图，2为结构图， 3为第一根经线剖面图 ，4为第一根纬线剖面图。
图1 图2 图3 图4 2.直线表示法：以垂直方向的直线代表经线，以水平方向的直线代表纬线，垂直线与水平线相交之处为组织点，经经组织点用符号×在交叉处做标记，纬组织点不做任何标记。
二．织物组织的分类:根据参加交织的经、纬线组数及交织规律作下分类 （一）.简单组织：一组纬线与一组经丝交织。
1.原组织：各种组织的基础组织平纹、斜纹、缎纹； 2.变化组织：由尾组织变化而成；3.联合组织：两种或两种以后原组织或变化组织按不同方式联合而成。
（二）复杂组织：多组经、纬线交织而成的组织。
1.重纬组织 ；2. 重经组织 ；3. 双层组织 ；4. 多层组织 ；5. 起绒组织，纱罗组织。
第二节 原组织原组织是各种组织的基础，包括平纹、斜纹、缎纹。
原组织在一个组织循环内，每一根经线或纬线只具有一个组织点，其余都是纬或经组织点。
如果经组织点占优势，称经面组织，否则称纬面组织。
第三章 第二节 织物组织
Enter your subtitle or main author‘s name here
第二节 织物组织
一、机织物的织物组织 （一）织物组织基本概念 1、织物组织：机织物中,经、纬纱相互交错、 上下沉浮的规律。 2、经纱：纵向排列(与布边平行)的纱线。 3、纬纱：横向排列(与布边垂直)的纱线。
纬 纱
经组织 点常用 符号
组织循环的起始点
⑤绘制组织图时,只需绘出一个组织循 环图即可。 ⑥一般都以第一根经纱和第一根纬纱 的相交处作为组织循环的起始点。
经
（甲）
（乙）
图(甲)是平纹织物的意匠图，图（乙）斜纹织物 的意匠图,图中用箭头A和B标出织物组织的一个组织 循环。箭头B左侧的经纱根数为Rj ，称为完全经纱数； 箭头A下面的纬纱根数为Rw ，称为完全纬纱数。
可用分式 1/1 表示，读作一上一下平纹 组织。 其分子代表经组织点,分母代表纬组织点, 分子与分母之和是一个组织循环中经纱或纬纱 的根数。
（2）平纹组织表示方法
①交织次数（点）最多，使织物坚牢、耐磨、手 感较硬,弹性较小,光泽较差。 因平纹组织的经纬纱线每隔一根就交错一次，因 此相同根数的经纬纱排列面内，交织次数最多，纱线 屈曲最多，浮长线最短。使织物坚牢、耐磨、硬挺、 平整，但弹性较小，光泽弱。由于经纬纱交织次数多， 纱线不易靠得太紧密，因而织物的密度一般不会过大。
（6）斜纹织物特点
棉类织物：斜纹布、卡其、牛仔布； 毛类织物：哔叽、华达呢、啥味呢、制服 呢； 丝类织物：真丝斜纹绸、美丽绸等。
（7）斜纹织物常见品种
华达呢
美丽绸
斜纹
（8）斜纹组织种类 根据经纬组织点的多少，分经面斜纹和纬面斜纹。 ①经面斜纹：当分子大于分母时,在组织图中经组 织点占多数,称之为经面斜纹。
织物组织学复习题
《织物组织学》复习题注：选择题会从以下面题中提炼出来。
一、填空1、织物是纺织纤维集合体中的一个大类产品，具有一定的长、宽度，而厚度相对于长、宽度是极其小的的片状物体。
2、传统的两向机织物是由经纱、纬纱两系统纱线在织机上相互交织而成的。
3、织物内经纱和纬纱相互交错或彼此沉浮的规律称为织物组织。
经、纬纱交叉处称为组织点。
当经纱浮在纬纱之上时称经组织点；当纬纱浮在经纱上面时称纬组织点。
经组织点和纬组织点的排列规律在织物中达到重复时的最小单元称为一个组织循环。
构成一个组织循环的经纱根数是组织循环经纱数，构成一个组织循环的纬纱根数是组织循环纬纱数。
4、机织物的上机图是表示表示织物上机织造工艺条件的图解，用以指导织物的上机装造工作。
上机图由组织图、穿筘图、穿综图和纹板图四部分组成。
5、穿综图是表示组织图中各根经纱穿入各页综片顺序的图解。
每一横行表示一页综片（或一列综丝），顺序由下向上排列；每一纵行表示与组织图对应的一根经纱。
穿综的原则是沉浮交织规律相同的经纱一般穿入同一片综片中，也可以穿在不同的综片中，而不同交织规律的经纱必须穿在不同的综片内。
穿综图最少画一个穿综循环。
常用的穿综方法有顺穿法、飞穿法、照图穿法、间断穿法、分区穿法。
6、穿综图中顺穿法适用于经纱循环少的组织和经密比较小的织物。
7、飞穿法是把所用综片划分为若干组，分成的组数等于经纱循环数或其倍数。
8、照图穿法中，当组织图左右对称时，其穿综图也左右对称，这种穿综方法又称为山形穿法。
9、织物中包含若干不同的组织或不同原料的经纱，彼此之间相间排列的，适用分区穿法。
10、间断穿综方法适用于由两种或两种以上组织左右并和的纵条或格子花纹。
11、分区穿综方法是指把综片分成前后若干区，经纱相间的穿入各区综片内。
12、穿筘图位于组织图与穿综图之间，用意匠纸上的两个横行表示相邻两筘齿，以横向方格连续涂绘符号表示穿入同一筘齿中的经纱根数。
13、穿筘的原则是穿筘图中每筘齿穿入数的多少应根据织物组织、经纱原料的性能、线密度、经纱密度及织物组织对坯织物要求而定，以不影响生产和织物外观为原则。
织物组织学-5
Ⅳ 4 Ⅲ 3 Ⅱ 2 Ⅰ 1 1 2 34 5 6 7 8
Ⅳ Ⅲ 4 Ⅱ3 里纬 表纬 Ⅰ2 1 12 34 5 6 7 8
重纬组织
Ⅳ Ⅲ Ⅱ 4 3 2 Ⅳ Ⅲ Ⅱ Ⅰ 1 1 2 3 4 1 2 3 4 4 3 2
1/3纬面斜纹
3/1经面斜纹
Ⅰ 1
Ⅳ Ⅲ Ⅱ Ⅰ 1 1 2 3 4 4 3 2 Ⅳ Ⅲ Ⅱ Ⅰ 1 1 2 3 4 4 3 2
n=1, Rj=Rw=12
a:b=1:1
n=2, Rj=Rw=18 假经二重组织
a:b=1:1 2/2斜纹 n=1, Rj=Rw=7 n=1, Rj=Rw=9
a:b=2:1
n=1, Rj=Rw=11
n=1, Rj=Rw=13
假纬二重组织
表经里经
8 7 6 5 4 3 2 1 1 Ⅰ 2 Ⅱ 3 Ⅲ 4 Ⅳ 重经组织
表组织
里组织
经二重组织
5.1 重经组织
重经组织根据选用经纱系统的不同，可分为经二重组织、经三重组 织及经多重组织。 经二重组织由两个系统的经纱即表经和里经与一个系统的纬纱交织 而成。其表经与纬纱交织构成织物正面，称表面组织，里经与同一纬 纱交织构成织物反面，称反面组织，反面组织的里面系在织物内部称 里组织。经二重组织多数用于较厚的高级精梳毛织物。有时用以制织 经起花织物。 设计原则 （1）选择表面组织与里组织。表组织经面组织，里组织纬面组织。 （2）表经的经组织点必须将里经的经组织点遮盖住，即必须使里经的 短浮线配置在相邻表经两浮长线之间。此外，每一根纬纱要和两种经 纱相交织，应使纬纱的屈曲均匀且尽可能小。可通过经纬向截面图观 察其配置是否合理。 （3）表里经纱排列比，一般选1∶1或2∶1。 （4）确定组织循环纱线数。当表里经的排列比为m∶n，表组织的组织 循环纱线数为Rm，里组织的组织循环纱线数为Rn时，则经二重组织 的组织循环纬纱数等于表里组织的组织循环纬纱数的最小公倍数。经 二重组织的组织循环经纱数Rj：
第一章 织物与织物组织的概念
可能采用不同的穿入数。
选择小的穿入数会使筘号增大，虽有利于经纱均匀分布。 但会增加筘片与经纱间的摩擦而增加断片。如选择大的穿 入数，则筘号减少，经纱分布不匀，筘路明显。因此，在 选用每筘穿入数时；一般对经密大的织物，穿入数可取大 些；色织布和直接销售的坯布，穿入数宜小些；经过后处 理的织物，穿入数可大些。但选其数值尽可能其组织循环 经纱数或是组织循环经纱数的约数或倍数。
用顺穿法。这种穿综法唯一的缺点是当组织循环经纱根数
过多时，势必会过多地占用综片，给上机、织造带来很大 困难。这种方法的优点是操作简便。
2、飞穿法 当遇到织物密度较大而经纱组织循环较小的情况时，如采 用顺穿法，则每片综页上由于综丝密度过大，织造时经纱 与综丝过多地摩擦，会引起断头或开口不清，以至造成织
穿筘方法除用方格法表示外，还可以用文字说明、加括号 或横线以及其他方法来表示。
（1）在经纱穿筘中，由于某些织物结构上的要求，常需在
穿一定筘齿后，空一个或几个筘齿不穿，习惯称为空筘。 空筘也有几种不同的表示方法，简述如下。 （2）在穿筘图中，空筘处以“∧”符号表示，如图（2）。 若工艺表中只画穿综图和纹板图时，空筘可以在穿综图上
8页综，穿法：1、2、3、4、5、6、7、8。
2次
2次
三、穿筘图
在上机图中，穿筘图位于组织图与穿综图之间。用意匠纸
上两个横行表示。在穿筘图中，经纱在筘片间的穿法，是 以连续符号于一横行的方格内表示穿入同一筘齿中的经纱 根数，而穿入相邻筘齿中的经纱，则在穿筘图中的另一横 行内连续涂绘符号。
每筘齿内穿入数的多少，应根据织物的经纱密度、线密度 及织物组织对坯布要求而定。同一种织物在不同的工厂，
一、组织图 二、穿综图
表示组织图中各根经纱穿入各页综片顺序的图解。穿综方
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
§1-1 机织物及其形成
装饰用机织物
起美化作用的装饰织物品种繁多，家庭、旅馆、餐厅、 剧院、飞机等处处都需要用它配套布置。
1.床上用品：如绸缎被面（silk quilt cover）、 被套（bag bed sheet）、床单（bed sheeting）、 枕套（pillow-case）等。
2. 家 具 用 品 ： 如 椅 套 （ chair case ） 、 沙 发 套 （sofa case）、。
• 1） 纺织物（fabric of pure yarn）：系指经纬 纱都是由同一种纤维制成的织物。
服装用机织物
按构成织物的原料分
1）纯纺织物（fabric of pure yarn）：系指经纬纱都是由 同一种纤维制成的织物。
A.棉织物（cotton fabric）：如细布、府绸、卡其、华达 呢等。
服装用机织物
按构成织物的原料分
• 织物（fabric）是纤维（fiber），或纱线（yarn and thrrad），或纤维与纱线按照一定规律构成 的片状（或展开后也成片状）集合物。
• 机织物（woven fabric）是平行于织物边 （selvage）或与织物边成30O角的纵向排列的经纱 （warp）和垂直于织物边的横向排列的纬纱 （weft）按织物组织（weave）规律交织 （interlace）成的片状集合物。
B.毛织物（wool fabric）：凡立丁、派力司、哔叽、贡呢、 驼丝锦、麦尔登、女式呢等。
C.丝织物（filament yarn fabric）：由蚕丝、柞蚕丝、人 造丝、化学纤维等长丝织物。如电力纺、双绉、乔其纱、塔 夫绸、桑波绫、天香绢、美丽绸等等。
D.苎麻织物（ramie fabric）：夏布、麻布等。 E. 矿 物 性 纤 维 织 物 ： 如 石 棉 防 火 织 物 、 玻 璃 纤 维 织 物
• 2）色织物（coloured woven fabric）：用练 漂印染后的纱线或花式线（fancy yarn）加工 成的织物。如棉缎条府绸（satin stripe poplin）、毛钢花呢（homespun）、丝桑格绢 等。
服装用机织物
服装用机织物
按构成织物的原料分 按纱线是否漂染分 按织物花纹分
（glass fiber fabric）等。 F.金属纤维织物（metallic fiber fabric）：金属筛网等。
服装用机织物
服装用机织物
按构成织物的原料分 按纱线是否漂染分 按织物花纹分ຫໍສະໝຸດ 装用机织物按纱线是否漂染分
• 1）本色织物（grey goods）：纱线未经漂染 （bleaching and dyeing）便加工成的织物， 而所成织物也不再练漂印染的。如棉涤C/P市 布（grey cloth）。丝织中本色织物称生织物 （raw silk fabric）。
3.第三产业用：如由桑蚕丝或合成丝织成的人造 血管（man-made blood-vessel）、降落伞织物 （parachute fabric）。
§1-1 机织物及其形成
机织物形成
演示
• 机织物由相互垂直的经纱和纬纱在织机上交织而成织物。
图1-1-1 机织物交织示意图
§1-1 机织物及其形成
服装用机织物
按织物花纹分
• (1) 素 织 物 （ plain cloth ） ： 无 花 纹 （ without pattern）的织物。它占有织物中的相当比例。如 涤棉细布（cambric）等。
• (2)小花纹织物（dobby fabric）：花纹面积较小 的 织 物 ， 常 用 多 臂 开 口 装 置 （ dobby shedding motion ） 织 造 。 如 小 花 府 绸 （ small figured poplin）。
• (3)大提花织物（jacquard fabric）：单根经纱受 控起花，花纹范围大的织物，常用提花开口装置 （ jacquard shedding motion ） 织 造 。 如 花 软 缎 （patterned mixed satin）、装饰布等。
§1-1 机织物及其形成
机织物分类
服装用机织物 装饰用机织物 产业用机织物
3.室内用品：如窗帘（window holland）、帷幔 （curtain fabric）、贴墙布（wall cloth）、地 毯（woven carpet）。
4.餐厅和盥洗室：如桌布（table cloth）、浴巾 （bath towel）餐巾（napkin）。服装用机织物
§1-1 机织物及其形成
• 机织物及其形成 • 织物组织的基本概念及表示方法
§1-1 机织物及其形成 Ch1 织物组织基本概念
• 机织物分类 • 机织物形成 • 随堂练习
§1-1 机织物及其形成
机织物分类
服装用机织物 装饰用机织物 产业用机织物
服装用机织物
服装用机织物
按构成织物的原料分 按纱线是否漂染分 按织物花纹分
图1-1-2 织物示意图 与布边平行排列的纱线称为经纱；与布边垂直排列的纱线称为 纬纱。如上图经纱与纬纱在织物中互相浮沉，进行交织以形成 织物。 织物结构是指经纬纱线在织物中的几何形态。经纬纱原料、特 数、密度的配置和经纬纱线的交错情况都是织物结构的参数。
产业用机织物
1.第一产业用：如农用和建筑工地用的水龙带 （water hose），直径较大，用于排灌、施肥和 输水。渔民用帆布（canvas）和农业露天所用的 遮盖布等。
2.第二产业用：如传送带（conveyer）、帘子布 （cord fabric）、筛网（screen）、过滤织物 （filter fabric）、造纸毛毯（paper making felt）等。
织 物 设计与试织
王作宏 主编
Ch1 织物组织基本概念
教学内容
1.机织物及其形成 2.织物组织的基本概念及表示方法
学习目标
• 1．了解机织物的概念、分类。 • 2．熟悉织物组织的基本概念和表示方法。 • 3．了解上机图的基本概念、穿综方法及组织图、穿综
图、穿筘图和纹板图之间关系。
Ch1 织物组织基本概念
