滑动变阻器的使用
滑动变阻器的使用方法
滑动变阻器的使用方法
滑动变阻器是一种电子元件，用于控制电路中的电阻值。
它通常由一个可滑动的滑杆和一个线性变阻器组成。
滑动变阻器的使用方法如下：
1. 确保电源处于关闭状态，并将滑杆置于变阻器的最低位置。
2. 将电源连接到变阻器的两个端子之一，并将电路中的负载（如电灯或电动机）接到变阻器的另一个端子上。
3. 打开电源。
4. 调整滑杆的位置，直到达到所需的电阻值。
滑杆的位置越靠近变阻器的一个端点，电阻值越小；滑杆的位置越靠近变阻器的另一个端点，电阻值越大。
5. 检查电路是否正常工作。
如果需要调整电阻值，请重新调整滑杆的位置。
6. 在使用完毕后，关闭电源。
请注意，滑动变阻器在使用时应遵循相关的安全操作指南，并根据具体情况调整滑杆的位置以获得所需的电阻值。

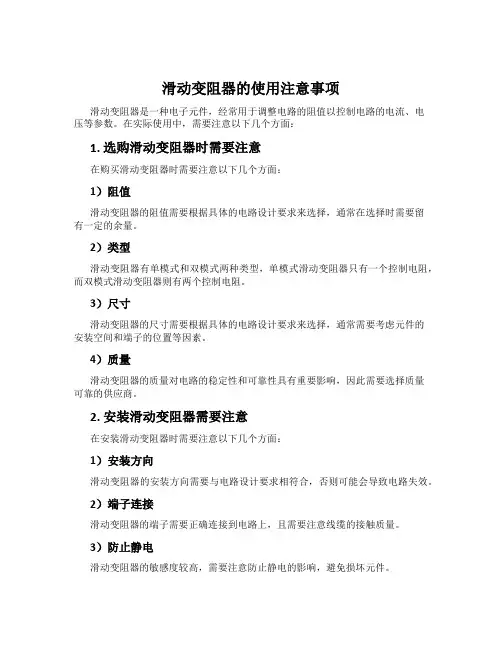

滑动变阻器的使用注意事项
滑动变阻器的使用注意事项滑动变阻器是一种电子元件，经常用于调整电路的阻值以控制电路的电流、电压等参数。
在实际使用中，需要注意以下几个方面：1. 选购滑动变阻器时需要注意在购买滑动变阻器时需要注意以下几个方面：1）阻值滑动变阻器的阻值需要根据具体的电路设计要求来选择，通常在选择时需要留有一定的余量。
2）类型滑动变阻器有单模式和双模式两种类型，单模式滑动变阻器只有一个控制电阻，而双模式滑动变阻器则有两个控制电阻。
3）尺寸滑动变阻器的尺寸需要根据具体的电路设计要求来选择，通常需要考虑元件的安装空间和端子的位置等因素。
4）质量滑动变阻器的质量对电路的稳定性和可靠性具有重要影响，因此需要选择质量可靠的供应商。
2. 安装滑动变阻器需要注意在安装滑动变阻器时需要注意以下几个方面：1）安装方向滑动变阻器的安装方向需要与电路设计要求相符合，否则可能会导致电路失效。
2）端子连接滑动变阻器的端子需要正确连接到电路上，且需要注意线缆的接触质量。
3）防止静电滑动变阻器的敏感度较高，需要注意防止静电的影响，避免损坏元件。
4）避免超负荷滑动变阻器的额定功率需要与电路设计要求相符合，否则可能会因为超负荷而烧毁元件。
3. 使用滑动变阻器需要注意在使用滑动变阻器时需要注意以下几个方面：1）操作方式滑动变阻器的操作应该轻柔，避免过度挑选、震动和卡住等情况。
2）调节范围滑动变阻器的调节范围需要根据具体的电路设计要求来选择，过度调节可能会影响电路性能和稳定性。
3）温度变化滑动变阻器的阻值随着温度的变化而变化，需要注意环境温度的影响，及时调整阻器的阻值。
4）铅脚变形滑动变阻器的铅脚容易变形，需要注意避免过度弯曲。
结论滑动变阻器是一种常用的电子元件，在使用中需要注意选购、安装和使用的细节，以保证其功能的正常发挥和电路的稳定性和可靠性。
滑动变阻器的使用方法和注意事项
滑动变阻器的使用方法和注意事项【摘要】滑动变阻器是一种常用的电子元件，广泛应用于电路调节和控制中。
本文详细介绍了滑动变阻器的结构和原理，安装步骤，调节方法，维护保养以及注意事项。
了解这些内容可以帮助用户正确使用和维护滑动变阻器，确保其正常运行和延长使用寿命。
滑动变阻器的重要性和应用领域也在本文中得到了探讨，展示了其在电子领域的重要作用。
未来，随着科技的不断发展，滑动变阻器可能会有更广泛的应用和更多的创新。
深入了解滑动变阻器的使用方法和注意事项对于电路设计和维护工作至关重要。
【关键词】滑动变阻器、使用方法、注意事项、结构、原理、安装步骤、调节方法、维护保养、重要性、应用领域、未来发展1. 引言1.1 滑动变阻器的使用方法和注意事项滑动变阻器是一种常见的电子元件，用于在电路中调节电阻值。
在实际应用中，正确的使用方法和注意事项能够确保滑动变阻器的性能和稳定性，延长其使用寿命。
使用滑动变阻器之前，需要了解其基本结构和工作原理。
滑动变阻器通常由一个固定的电阻体和一个可滑动连接的滑动块组成，通过调节滑动块的位置来改变电阻值。
在调节电阻值时，需要注意滑动块与电阻体的接触是否良好，以确保电阻值的准确性。
在安装滑动变阻器时，应该注意避免在高温、高湿度或有腐蚀性气体的环境中使用，以免影响其性能。
安装时要确保电路断电，避免触电危险。
安装完成后，应该进行电阻值的测试，确保其准确性。
调节滑动变阻器的方法通常是通过手动移动滑动块来改变电阻值，可以根据实际需要逐步调节至所需数值。
在调节过程中，要避免过度力量导致损坏滑动块或电阻体。
维护保养滑动变阻器时，应该定期清洁滑动块和电阻体表面的污垢，保持良好的接触。
避免在潮湿或灰尘较多的环境中使用，以免影响其正常工作。
在使用滑动变阻器时，还需要注意一些事项，如避免过载使用、防止灰尘积累、避免长时间高温工作等。
只有正确使用和注意维护，滑动变阻器才能发挥最佳性能，确保电路稳定工作。
滑动变阻器在电子领域有着重要的应用和意义，正确使用和保养对延长其使用寿命和稳定性至关重要。
滑动变阻器的使用方法
8
二、串联电路规律
• 1、电流、电压、电阻的关系：
II1 I2 UU1U2 RR1R2
2、串联电路中各电阻所分得的电压与电阻 成正比——串联分压。
R1 U 1 R2 U 2
9
• 例1：两个导体串联组成的电路的总电压是12 伏，其中A导体的电阻是8欧，它两端电压是 4伏，求B导体的电阻。
• 例2、已知串连着的两个电阻两端总电压是 12V，两电阻的阻值之比为3：2，求两电阻 各自的电压为多少？
30
7. 电 阻 R1 与 R2 并 联 在 电 路 中 ， Rቤተ መጻሕፍቲ ባይዱ=6 Ω，R2=4Ω．它们并联后的总电阻是 __2_.4___Ω．通电时， Rl、R2两端电压 之 比 U1 ： U2=________1_:1__ ， Rl 、 R2 中 的电流之比I1：I2=________2_:3_．
31
16. 如 图 4 所 示 的 电 路 中 ， 电 源 电 压 保 持 不 变．闭合开关S后，当滑动变阻器的滑片P向左
滑动变阻器的使用方法： 1、使用C、D（上边两个）接线柱：
A
C
D
A
B
滑动变阻器的电阻线没有接入电路，所以起不到 改变电阻，从而改变电流的作用。是一种错误用法。
1
2、使用A、B（下边两个）接线柱：
A
C
D
A
B
相当于接入电路中一个定值电阻,同样起不到
改变电阻，从而改变电流的作用。
2
３、使用A、Ｃ（一上一下）两个接线柱：
• （1）在电路中应串联一个电阻，还是并联
一个电阻？画出电路图；（2）这个电阻的
阻值是多少？
解题关键：
串联电路各处电流相 等；总电压等于各部 分电压之和

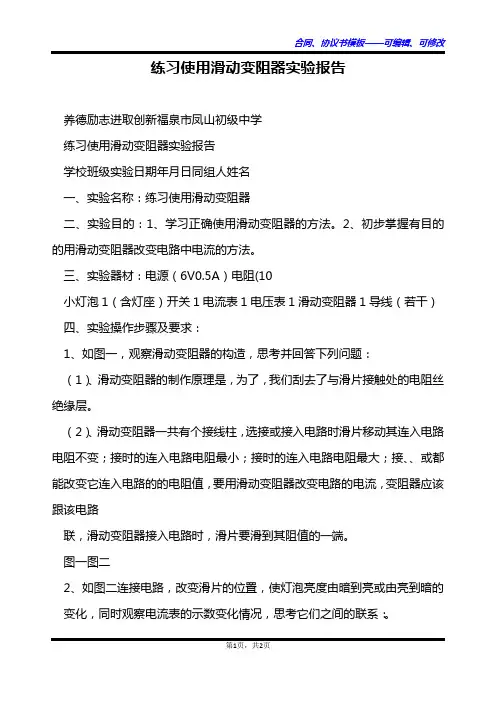

练习使用滑动变阻器实验报告
练习使用滑动变阻器实验报告
养德励志进取创新福泉市凤山初级中学
练习使用滑动变阻器实验报告
学校班级实验日期年月日同组人姓名
一、实验名称：练习使用滑动变阻器
二、实验目的：1、学习正确使用滑动变阻器的方法。
2、初步掌握有目的的用滑动变阻器改变电路中电流的方法。
三、实验器材：电源（6V0.5A）电阻(10
小灯泡1（含灯座）开关1电流表1电压表1滑动变阻器1导线（若干）
四、实验操作步骤及要求：
1、如图一，观察滑动变阻器的构造，思考并回答下列问题：
（1）、滑动变阻器的制作原理是，为了，我们刮去了与滑片接触处的电阻丝绝缘层。
（2）、滑动变阻器一共有个接线柱，选接或接入电路时滑片移动其连入电路电阻不变；接时的连入电路电阻最小；接时的连入电路电阻最大；接、、或都能改变它连入电路的的电阻值，要用滑动变阻器改变电路的电流，变阻器应该跟该电路
联，滑动变阻器接入电路时，滑片要滑到其阻值的一端。
图一图二
2、如图二连接电路，改变滑片的位置，使灯泡亮度由暗到亮或由亮到暗的变化，同时观察电流表的示数变化情况，思考它们之间的联系：。
3、在右图将变阻器与电阻连成串联
电路，要求电流表、电压表分别测电阻的
电流、电压，然后调节滑片位置，使电阻
两端电压成整数倍变化，如1V、2V、3V
等，同时观察电流表的示数变化情况，思
考它们之间的联系：
五、实验小结：滑动变阻器的正确连接方法：（1）要串联在电路中；（2）连接“一上一下”两个接线柱。
（3）、铭牌上标有“__Ω__A”表示变阻器的最大阻值是__Ω，允许通过的最大电流是__A,否则会烧坏变阻器。
团结勤奋勇敢求实。
专题：滑动变阻器的使用
专题：滑动变阻器的使用滑动变阻器是电路中的一种重要的控制元件。
滑动变阻器接入电路中阻值的变化情况分析、连接方法分析、对电压（电流）的调控作用分析、滑动变阻器阻值大小的选择等常常是电路分析中的出发点或者关键所在，也是电学实验对学生基本实验技能的要求。
一、滑动变阻器的构造滑动变阻器主要由电阻丝（漆包线）、金属杆、滑动触片、支架和瓷管等组成，如图所示。
AB 是一根金属杆，其电阻可视为零；CD 是电阻率较大、 长度较长的电阻丝（表面涂有绝缘漆）；P 是滑动触片。
线圈匝 与匝之间是彼此绝缘的，电阻丝CD 上有两条发光的“线”，是绝缘漆被刮掉的部分，通过滑动触片P 将AB 杆连通起来。
二、滑动变阻器的原理由电阻定律SlR ρ=可知，导体的电阻R 由材料、长度l 、横截面积S 等决定。
移动滑 动变阻器的滑动触片就改变了滑动变阻器接入电路中的电阻丝的长度，从而改变了滑动变阻器接入电路中的阻值，也就改变了测量电路的电压和电流。
1．原理示意图使用的 接线柱滑片自左向右移动变阻器接入 电路中的阻值的变化情况分析 A 、B 始终为0（相当于导线） A 、C 逐渐增大 A 、D 逐渐减小 B 、C 逐渐增大 B 、D 逐渐减小C 、D始终最大（相当于定值电阻）说明：在初中，主要要求采用滑动变阻器的限流式接法，滑动变阻器的4个接线柱采用“一上一下”的方法接入电路。
2．符号说明：在A 图中，用了3根导线连接滑动变阻器，其实滑动变阻器的右端被金属杆和导线2短路了，导线3没用，用不用导线3连接无所谓。
在B 图中，用了2根导线连接滑动变阻器，其效果与A 图一样。
A B C DPA D C P12 3 A 1 2 B三、滑动变阻器的限流式电路和分压式电路四、滑动变阻器的限流式电路和分压式电路的选择原则通常情况下，由于滑动变阻器的限流式接法具有结构简单、使用导线较少、连线方便、能耗较小等诸多优点，应优先考虑滑动变阻器的限流式接法，但在下面三种情况下必须选择滑动变阻器的分压式接法。
九年级滑动变阻器知识点
九年级滑动变阻器知识点滑动变阻器是电路中常见的电子元件之一，它具有调节电流或电压的功能。
在九年级的物理学习中，我们需要了解滑动变阻器的工作原理、结构、使用方法以及相关的实验内容。
本文将详细讲解滑动变阻器的相关知识点。
一、滑动变阻器的工作原理滑动变阻器的工作原理基于电阻调节的原理。
它由一个可滑动的滑片和两个固定的电阻端点组成。
滑片在滑轨上移动，当滑片与电阻器连接时，电流可以通过滑片和滑轨之间的接触面，从而改变电阻的大小。
二、滑动变阻器的结构滑动变阻器一般由滑轨、滑块和外壳组成。
滑轨通常由导电材料制成，能够导电并具有一定的耐磨性。
滑块是连接电路和滑轨的组件，通常由金属制成。
外壳则起到保护电路和固定滑轨的作用，通常由塑料等绝缘材料制成。
三、滑动变阻器的使用方法1. 电路中的调节元件滑动变阻器可以作为电路中的调节元件，通过滑动滑块改变电阻的大小，从而调节电路中的电流或电压。
例如，在调节亮度的电路中，我们可以通过滑动变阻器来控制电流的大小，从而改变灯泡的亮度。
2. 实验中的测量元件滑动变阻器还可以作为实验中的测量元件，用于测量电路中的电阻大小。
通过滑动滑块，将滑动变阻器与待测电阻相连，可以根据滑块位置读取电阻的数值。
四、滑动变阻器的实验内容1. 测量滑动变阻器的电阻实验中，我们可以使用万用表或电表来测量滑动变阻器的电阻。
首先，将测量仪器的两个探针分别连接到滑动变阻器的两个固定端点上。
然后，通过滑动滑块，记录不同位置下的电阻数值。
2. 调节电路中的电阻通过搭建简单的电路，我们可以利用滑动变阻器调节电路中的电阻大小。
例如，在LED灯的电路中，我们可以通过滑动变阻器来改变电流的大小，从而控制灯光的亮度。
3. 观察电流与电压的关系实验中，我们可以将滑动变阻器与电源和电流表相连，观察滑动变阻器位置改变时电流的变化情况。
通过记录不同位置下的电流数值，我们可以得到电流与电阻之间的关系。
总结：滑动变阻器是电路中常见的调节元件，具有调节电阻的功能。
九年级物理滑动变阻器的使用及常见解题规律
学科：物理版教学内容：滑动变阻器的使用及常见解题规律初中物理中关于电路的题目既是初中物理的重点又是难点，学生对电学题目往往感到很难，甚至觉得无从下手。
那么为什么学生会出现这样的情况呢？关键是对知识没有形成一条清晰的线，对规律的东西没有掌握。
初中电学中关于滑动变阻器的应用非常广泛，几乎一半以上的题目都用到了滑动变阻器，所以只要对它的有关知识和规律清楚了，解决电学问题也基本就不成问题了。
关于滑动变阻器，我在教学中总结出了如下几点解题规律，希望能给学生解题带来一些帮助。
一、滑动变阻器的连接方法滑动变阻器有四个接线柱，如图所示：在使用的时候要“一上一下，各选一个。
其中上面两个接线柱的效果是一样的，因为它们是用金属棒直接相连的，而金属棒的电阻几乎为零。
那么下面两个接线柱应该如何选择呢？规律是：“滑片远离被选的下接线柱，接入电路中的电阻变大，反之就变小。
”二、滑动变阻器在电路中的作用１、一般作用：①改变电路中的电流和电压。
②起到保护电路的作用。
２、在具体情况中的作用：(１) 验证欧姆定律时当电阻不变，研究电流随电压的变化关系时：改变电路中的电流和电压，测出多组数据，从中得到电流和电压之间关系。
当电压不变，研究电流随电阻的变化关系时：保持电阻两端的电压不变。
以便研究电流和电阻之间的关系。
(２)伏安法测电阻时：改变电路中的电流和电压，以便多次测量取平均值，减小实验误差。
(３) 测定小灯泡的功率时：改变电路中的电流和电压，比较小灯泡在不同电压下的发光情况。
三、滑动变阻器在电路中的使用情况１、在串联电路中，滑动变阻器对整个电路的电流和电压都起到了调节作用，当它的阻值变大时，电路中的总阻值变大，电流变小。
常考知识有以下几种：（１）分析电流表的变化：利用串联电路中总电压不变，电流随总电阻增大而减小进行分析；（２）分析电压表的变化：此种情况要分清电压表测的是谁的电压，①若是电源电压，则不变；②若是测滑动变阻器的电压，则电压随滑动变阻器的阻值变大而变大；③若是其他用电器的电压，则与滑动变阻器上的电压相反。
滑动变阻器的应用场景
滑动变阻器的应用场景
滑动变阻器是一种常见的电子元件，它的应用场景非常广泛。
下面，我将从不同领域的角度，为大家介绍滑动变阻器的应用。
1. 声音调节器
滑动变阻器被广泛应用于声音调节器中。
无论是音响设备、收音机，还是电视机、汽车音响等，都需要通过滑动变阻器来控制音量大小。
通过滑动变阻器的滑动位置，可以调节电流的大小，从而达到调节声音大小的目的。
2. 电子灯光调节器
滑动变阻器也常用于电子灯光调节器中。
在舞台灯光控制系统中，滑动变阻器可以控制灯光的亮度和色彩。
通过滑动变阻器的调节，可以实现灯光的渐变效果，使演出更加生动。
3. 温度调节器
滑动变阻器还可以应用于温度调节器中。
在家用电器中，比如电热水壶、电热毯等，都需要通过滑动变阻器来调节温度。
通过滑动变阻器的位置调节，可以控制电流大小，从而调节加热元件的温度。
4. 电子游戏手柄
滑动变阻器也广泛应用于电子游戏手柄中。
游戏手柄上的摇杆和操作按钮，都需要通过滑动变阻器来实现对游戏角色的控制。
滑动变阻器的灵敏度和精确度决定了游戏玩家能否准确地控制游戏角色的
动作。
5. 电子器件调节
滑动变阻器还可以用于电子器件的调节。
比如在电子电路实验中，滑动变阻器常被用来调节电流的大小，控制电子器件的工作状态。
通过滑动变阻器的调节，可以实现对电子器件的精确控制。
滑动变阻器在各个领域都有广泛的应用。
它能够实现对电流、温度、灯光等参数的调节，提高了设备的灵活性和可控性。
滑动变阻器的应用不仅方便了人们的生活和工作，也推动了科技的发展。
电阻的测量滑动变阻器的使用
第16单元：电阻的测量、滑动变阻器的使用【教学结构】一.电阻的测量1.伏安法测电阻(1)伏安法：根据欧姆定律，用伏特表、安培表测出电阻两端电压和通过电阻的电流，求出电阻值。
(2)用伏安法测电阻原理图如图1的甲、乙所示(3)讨论伏特表内阻r r 和安培表内阻r A 对测量结果的影响。
伏特表分流，安培表分压产生测量误差。
图甲称为外接法，当R r ＞＞R 时,伏特表分流很小,安培表示数接近通过电阻的实际电流,误差很小,故此外接法宜测电阻值远小于伏特表内阻的电阻.图乙称为内接法,当R A ＜＜R 时,安培表分压很小,伏特表示数接近电阻两端的实际电压,误差很小,故此内接法宜测电阻值远大于安培表内阻的电阻。
测量电阻时应粗测电阻值，然后判断宜用内接法还是外接法，再根据判断认真测量。
(4)测量时如何选择仪器的规格例如：待测电阻R ，约为10Ω，额定功率为2W 。
电阻允许通过的电流：P =I 2R ，I P R 。
约为0.45A ，两端电压最大为4.5v 。
电源选择：若供选电源有：1个电动势为1.5v 的干电池，蓄电池一组，其电动势为6.0v ，1个电动势为10v 的电源。
1.5v 电源、电压太低，产生电流太小，不易读准确，10v 电源，太高，电流较大，容易超过电阻额定功率，故选6.0电源为好。
直流电压表的选择：电压表量程应略大于5.0v 为好，但不能过大。
例如，电压表v 1：量程10v ，内阻10k Ω，v 2，量程30v ，内阻30k Ω,选v 1即可。
直流安培表的选择：安培表量程应大于0.5A ，不宜太大。
例如：安培表A 1量程为0.6A 内阻0.5Ω，A 2量程3.0A ，内阻0.1Ω。
选A 1即可。
二.滑动变阻器的使用1.滑动变阻器的构造，如图2所示A 、B 、C 、D 四个接线柱，P 为滑动触头，AB 间为电阻可忽略不计的粗金属杆。
CD间为绕制的电阻丝，电阻丝彼此绝缘。
2.原理：根据电阻定律Rls=ρ阻值与导体长度成正比，改变接入电路中的电阻丝的长度就实现改度电阻的目的。
滑动变阻器的原理与应用
滑动变阻器的原理与应用一、滑动变阻器的原理滑动变阻器（Sliding Rheostat）是一种可以改变电阻大小的电子元件，通过滑动可调节电阻值的滑动杆来控制电流或电压的大小。
它主要由外壳、滑动杆、固定触点和可动触点等组成。
滑动变阻器的原理基于电阻的变化，电阻是导体对电流流动的阻碍程度。
滑动变阻器的内部是一条由耐磨材料制成的可导电的杆状电阻体，通过滑动杆与固定触点和可动触点的接触来改变电流的流动路径长度，从而改变电阻值。
当滑动杆与可动触点接触的位置越靠近固定触点，电流通过的路径长度就越短，电阻值就越小；反之，当滑动杆与可动触点接触的位置越远离固定触点，电流通过的路径长度就越长，电阻值就越大。
二、滑动变阻器的应用滑动变阻器广泛应用于电子电路中的电流或电压调节，以及电阻测量等领域。
以下是滑动变阻器的一些常见应用：1. 电流调节滑动变阻器可以通过调节电阻值来控制电流的大小，常见应用于电流调节电路中。
例如，在LED灯的亮度调节电路中，通过滑动变阻器调节电流，可以控制LED灯的亮度。
2. 电压调节滑动变阻器可以通过调节电阻值来调节电压的大小，常见应用于电压调节电路中。
例如，在直流稳压电源中，通过滑动变阻器调节输出电压的大小，可以实现对电路中其他元件的保护。
3. 电阻测量滑动变阻器可以作为测量电路中的一个电阻测量元件。
通过滑动变阻器可以调节电阻值，将待测电阻与滑动变阻器串联，通过测量电路中的电流、电压变化，计算待测电阻的阻值。
4. 信号调节滑动变阻器可以调节信号的强弱或频率，常见应用于音频电路或通讯电路中。
例如，在音量控制电路中，通过滑动变阻器调节输入信号的强度，可以控制音量的大小。
5. 控制器件的运动滑动变阻器可以用作控制器件的运动，通过改变电阻值来调整控制器件的位置或速度。
例如，在电机驱动电路中，通过滑动变阻器调节电流大小，可以控制电机的启动、停止、速度等。
三、总结滑动变阻器是一种通过调节电阻值来控制电流或电压的电子元件。
第16章 电压 电阻 滑动变阻器(实验专题)
LSL滑动变阻器的使用1、滑动变阻器应与被调节的用电器串联。
2、使用前，要观察所用滑动变阻器的最大电阻值（阻值变化范围）和允许通过的最大电流，通过滑动变阻器的电流不能超过这个最大电流。
3、连入电路时，应“上、下”各连接一个连线柱，这样才能起到调节作用。
同时接上方两个接线柱相当于导线（这两点等同于同一点），同时接下方两个接线柱相当于定值电阻。
调节作用决定于下方使用的接线柱，接反则效果相反。
远离下方使用的接线柱则接入电阻增大，反之。
4、电流不经过滑片，不能起到调节作用。
5、闭合电路前，应将滑片移动到电阻最大的位置，防止电流过大烧坏电路元件，可以保护电路。
练习1、根据电路图连接实物图。
2、小强学习了滑动变阻器的使用方法后，想利用如图所示的器材设计一个可以控制电铃声音大小的电路，请你协助他完成下列任务：（1）连接好实物图；（2）画好正确连接后的电路图；（3）针对你所设计的电路，如果要使电铃的声音越来越响，滑动变阻器应向调节。
3、根据实物图画出电路图。
L1L2L1L2L2L1SL1L2L1L2L2L1S4、滑动变阻器是靠改变接入电路中电阻丝的来改变电阻，从而改变电路中，一个滑动变阻器上标有“30Ω，2A”的字样，其中“30Ω”表示，“2A”表示．5、下列用电器需要用到变阻器的是（多选）（）A．普通白炽电灯；B．调温电烫斗；C．收音机上的音量调节旋钮；D．电饭锅．6、如图1所示，把滑动变阻器B、D端接入电路时，要使变阻器连入电路部分的电阻增大，则滑片P应向（填“左”或“右”）滑动．若此变阻器铭牌标有“20欧姆1安培”字样，表示这个变阻器电阻变化范围是欧姆，允许通过的最大电流是安培．滑片P 移至中点时接入的阻值R A P=欧姆．将这个变阻器接入如图2 所示的电路中，滑片P向左移动时，电路中的电流将．7、如图所示电路，电源电压不变，闭合开关S，当滑片P向右移动时灯泡L的亮度（选填“变暗”或“不变”），电压表示数（选填“变大”、“变小”或“不变”），电流表示数（选填“变大”、“变小”或“不变”）．8、如图所示，电阻R和滑动变阻器组成并联电路，此电路__________ （填“有”或“没有”）发生短路的可能．9、如图所示的是插入式电阻箱的结构示意图，它的最大电阻值是________Ω，图中A、B两个接线柱之间的电阻值是______Ω．10、下列说法中不正确的是（）A．滑动变阻器在一定范围内可以连续改变连入电路的阻值，但不能读出阻值B．电阻箱不可以连续地改变连入电路的阻值，但可以读出阻值C．要使变阻器能改变通过用电器的电流，必须将它与用电器串联D．滑动变阻器的接线柱不分正、负，因而无论怎样接入电路效果都完全一样11、在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点:A．连入变阻器时，应使滑片位于变阻器值最大的位置；B．开关、电流表应接在靠近电源电流流出的一端；C．连接电路时，应先将开关断开；D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端．12、如图是滑动变阻器的结构和连入电路的示意图。
练习使用滑动变阻器
练习使用滑动变阻器
日期
11.15
班级
姓名
类型
【实验目的】
1、学习正确使用滑动变阻器的方法。
2、初步掌握有目的的用滑动变阻器改变电路中电流的方法。
【实验器材】
电源（6V 0.5A）电阻(10Ω)*1小灯泡*1（含灯座）开关*1电流表*1电压表*1滑动变阻器*1导线（若ቤተ መጻሕፍቲ ባይዱ）
【实验步骤】
1、观察滑动变阻器的结构，了解四个接线柱的接法。
2、将滑动变阻器一上一下的两个接线柱接入如图所示的位置，调节滑动变阻器的划片观察小灯泡的亮暗。
3、将滑动变阻器接下面两个接线柱，调节划片，观察灯泡的亮暗。
4、将滑动变阻器接上面两个接线柱，调节划片，观察灯泡的亮暗。
5、整理仪器。
【实验结果与数据处理】
1、当滑动变阻器接一上一下的接线柱是，调节划片，灯泡亮度________
2、当滑动变阻器接下面两个接线柱是灯泡__________且亮度_________
3、当滑动变阻器接上面两个接线柱是灯泡__________且亮度_________
【实验结论】滑动变阻器的正确连接方法：（1）要_____联在电路中；
（2）连接___________两个接线柱。
物理实验复习——滑动变阻器的使用
器材使用
源自《测金属丝的电阻率》 《描电珠的伏安特性曲线》
器材使用
实验原理
实验原理
误差分析
基于原理进行分析
对于一个物理实验，我们要从哪些方面去学习它？ 实验器材的使用方法 实验操作（步骤） 实验原理（多思考为什么用这个原理?） 各种数据处理技巧（图像等等） 引起误差的因素
接线柱1
滑片 金属杆
接线柱2
接线柱3
接线柱4
滑片上不能接线
导线连在接线柱1或2上就相当于是连在滑片上
A
A
A
A
①
②
A
③ ④
①
②
③
④
如何快速的判断小电珠与滑动变阻器哪 部分并联？
A
A
此种连接方 式禁止使用!
滑动变阻器常用的两种用法
限流器接法
分压器接法
设滑动变阻器总阻值为R0，电源电动势为E，内阻不计， 负载电阻为R，试求负载电阻两端电压变化范围 R R R0
R
R0
连线顺序： 从电源开始分层连线，先串联后并联
连线要求： 两根线不能有交叉、中途分叉；电表 的正负极不能接错、不能有短路情况 出现
用分压器接法调节Rx的电压，将实物连起来，要求闭合电键 前滑片位置要有利于保护Rx
试卷.5
按照电路图将实物图连起来
试卷.6
从电源开始分层连线，先串联后并联
两根线不能有交叉、中途分叉；电表的正负极不能接错、 不能有短路情况出现
R0
R0
RaP
设滑动变阻器总阻值为R0，电源电动势为E，内阻不计， aP间的电阻为RaP，试写出aP间电压UR与RaP的函数关系。
R1 R1>R2
R2
UR P
伏安法测电阻应注意的问题
伏安法测电阻应注意的问题作者：刘亮来源：《中学教学参考·中旬》 2013年第1期江苏靖江市斜桥中学（214513）刘亮伏安法测电阻是部分电路欧姆定律在实验中的应用，该实验对学生理解和掌握欧姆定律有着重要的作用，为后面描绘小灯泡的伏安特性曲线和测定电源的电动势和内阻打好基础。
在使用伏安法测电阻时应注意以下几点。
一、滑动变阻器的使用在一般电路中滑动变阻器常作为可变电阻使用，其功能有二：其一通过改变变阻器电阻改变电路电流，实现对电路电流的控制，即分流法，这时需要两个接线柱，上面任选一个下面任选一个；其二通过变阻器改变电阻、改变用电器的电压，即分压法，这时需要接三个接线柱，下面两个上面任选一个。
如下图所示。
二、直流电压表和电流表的使用电流表是电流计并联一个电阻构成的，内阻较小，只有几十欧，在接入电路时，为了保护电表必须串联在待测电路中。
而电压表是电流计串联一个电阻构成的，内阻较大，一般几千欧，电压表所在支路相当于断路，所以电压表必须并联在待测电路的两端。
电流表和电压表均有三个接线柱，应根据所需量程选择合适的接线柱。
在实验前，应先根据实验提供的器材估计电路的电流强度和电压值，若不能估计，可采用试触法，根据指针的偏转选用合适的量程。
读数时要考虑所选量程与两电表上刻度尺的换算关系，在连接实物图时必须注意电流从正极流入，从负极流出。
三、电流表内接法与外接法的选择伏安法测电阻的原理是欧姆定律R=U/I ，要测某一电阻Rx的阻值，只要用电压表测出Rx的电压，用电流表测出通过Rx的电流即可。
但实际电压表和电流表都要考虑内阻，因此实验测量出的电阻值与真实值相比存在误差。
为了减少测量过程中的系统误差，通常伏安法测电阻的电路有两个基本连接方法：内接法和外接法，如下图所示。
从前面的分析可知，当RV�R时，选择电流表外接法误差更小；当RA�R时，选择电流表内接法误差更小。
但这只给定了待测电阻R的一个大概的取值范围，在具体的测量中究竟如何根据给定的待测电阻R的值来确定测量电路的选择呢？当待测电阻的阻值完全不知道时，常采用试触法。
高中物理第二册电阻的测量、滑动变阻器的使用
14.7电阻的测量、滑动变阻器的使用【教学结构】一.电阻的测量1.伏安法测电阻(1)伏安法：根据欧姆定律，用伏特表、安培表测出电阻两端电压和通过电阻的电流，求出电阻值。
(2)用伏安法测电阻原理图如图1的甲、乙所示(3)讨论伏特表内阻r r 和安培表内阻r A 对测量结果的影响。
伏特表分流，安培表分压产生测量误差。
图甲称为外接法，当R r ＞＞R 时,伏特表分流很小,安培表示数接近通过电阻的实际电流,误差很小,故此外接法宜测电阻值远小于伏特表内阻的电阻.图乙称为内接法,当R A ＜＜R 时,安培表分压很小,伏特表示数接近电阻两端的实际电压,误差很小,故此内接法宜测电阻值远大于安培表内阻的电阻。
测量电阻时应粗测电阻值，然后判断宜用内接法还是外接法，再根据判断认真测量。
(4)测量时如何选择仪器的规格例如：待测电阻R ，约为10Ω，额定功率为2W 。
电阻允许通过的电流：P =I 2R ，I P R 。
约为0.45A ，两端电压最大为4.5v 。
电源选择：若供选电源有：1个电动势为1.5v 的干电池，蓄电池一组，其电动势为6.0v ，1个电动势为10v 的电源。
1.5v 电源、电压太低，产生电流太小，不易读准确，10v 电源，太高，电流较大，容易超过电阻额定功率，故选6.0电源为好。
直流电压表的选择：电压表量程应略大于5.0v 为好，但不能过大。
例如，电压表v 1：量程10v ，内阻10k Ω，v 2，量程30v ，内阻30k Ω,选v 1即可。
直流安培表的选择：安培表量程应大于0.5A ，不宜太大。
例如：安培表A 1量程为0.6A 内阻0.5Ω，A 2量程3.0A ，内阻0.1Ω。
选A 1即可。
二.滑动变阻器的使用1.滑动变阻器的构造，如图2所示A 、B 、C 、D 四个接线柱，P 为滑动触头，AB 间为电阻可忽略不计的粗金属杆。
CD 间为绕制的电阻丝，电阻丝彼此绝缘。
2.原理：根据电阻定律Rls=ρ阻值与导体长度成正比，改变接入电路中的电阻丝的长度就实现改度电阻的目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滑动变阻器的使用
一、滑动变阻器的构造与原理
1.滑动变阻器的构造，如图2所示
A、B、C、D四个接线柱，P为滑动触头，AB间为电阻可忽略不计的粗金属杆。
CD间为绕制的电阻丝，电阻丝彼此绝缘。
2.原理：根据电阻定律R
l
s
=ρ
阻值与导体长度成正比，改变接入电路中的电阻丝的长度就实现
改度电阻的目的。
二、滑动变阻器的两种连接方式
1：如图3所示，把B与D连接，C、D接入电路，起控制电路电流作用，当滑动头P从右端D 向左移动过程，滑动变阻器电阻逐渐减小。
注意实验开始时应将滑动头P至于右端D。
2：如图4所示，把变阻器C、D接线柱与电源连接，C与P与用电器相连。
用电器与CP间电阻并联，用电器与CP间电压相等，改变P的位置改变用电器两端电压，实现调制电压作用。
注意实验开始时应将滑动头P至于左端C。
3：如图所示的两种电路中，滑动变阻器（最大阻值为R0）对负载R L的电压、电流强度都起控制调节作用，通常把图（a）电路称为限流接法，图（b）电路称为分压接法．
二、两种电路的比较
1.从调节范围上比较
分压电路优点：调节范围宽，其次是它的电流，电压都包含了0值且与R 0无关。
2.从方便调节的角度比较
在限流电路中，通R L 的电流I L =0
R R E L +，当R 0＞R L 时I L 主要取决于R 0的变化，当R 0＜R L 时，I L 主要取决于R L ，特别是当R 0<<R L 时，无论怎样改变R 0的大小，也不会使I L 有较大变化．即R 0越大，电流、电压变化范围越大; R 0越小，电流、电压变化范围越小.
在分压电路中，并联电路电阻比小的那个还小，当R 0>>R L 时，R 并≈R L ，所以R L 两端电压随R 0增大而变化不明显。
当R L 比R 0大或大很多时，R 并随R 0的变化出现较大的变化化，宜采用分压电路。
归纳为：大负载 R 0＜R L 时，分压电路 ； 小负载 R 0＞R L 时，限流电路
大载分压小载限流
3.从两电路连线和节能角度比较
从两电路连线方面看，限流电路简单，分压电路复杂。
从两电路节能方面看，限流电路耗能小（EI L ），分压电路耗能大（E （I L ＋I ap ））。
三、滑动变阻器的限流接法与分压接法的选择方法
滑动变阻器以何种接法接入电路，应遵循安全性、精确性、节能性、方便性原则综合考虑，灵活择取．
（1）下列三种情况必须选用分压式接法
①要求回路中某部分电路电流或电压实现从零开始可连续调节时（如：测定导体的伏安特性、校对改装后的电表等电路），即大范围内测量时，必须采用分压接法．
②当用电器的电阻R L 远大于滑动变阻器的最大值R 0，且实验要求的电压变化范围较大（或要求
测量多组数据）时，必须采用分压接法．因为按图（b ）连接时，因R L >>R 0＞R ap ，所以R L 与R ap 的并联值R 并≈R ap ，而整个电路的总阻约为R 0，那么R L 两端电压U L =IR 并=0
R U ·R ap ，显然U L ∝R ap ，且R ap 越小，这种线性关系越好，电表的变化越平稳均匀，越便于观察和操作．
③若采用限流接法，电路中实际电压（或电流）的最小值仍超过R L 的额定值时，只能采用分压接法．
（2）下列情况可选用限流式接法
①测量时电路电流或电压没有要求从零开始连续调节，只是小范围内测量，且R L 与R 0接近或R L 略小于R 0，采用限流式接法．
②电源的放电电流或滑动变阻器的额定电流太小，不能满足分压式接法的要求时，采用限流式接法．
③没有很高的要求，仅从安全性和精确性角度分析两者均可采用时，可考虑安装简便和节能因素采用限流式接法．。
