汽车设计课程设计(货车)
汽车设计课程设计电子版
汽车设计课程设计电子版一、课程目标知识目标:1. 让学生掌握汽车设计的基本原理,理解汽车各部分结构的功能和设计要求。
2. 使学生了解不同类型汽车的造型特点,掌握汽车外观和内饰设计的基本方法。
3. 帮助学生了解汽车设计中的环保、节能和安全因素,提高对汽车产业发展趋势的认识。
技能目标:1. 培养学生运用CAD等软件进行汽车设计的实际操作能力,提高绘制汽车效果图和制作汽车模型的技能。
2. 培养学生团队协作能力,通过分组讨论、设计实践等方式,提高沟通、协调和解决问题的能力。
3. 培养学生创新思维和设计创意,能够独立完成具有一定创意的汽车设计方案。
情感态度价值观目标:1. 激发学生对汽车设计的兴趣,培养对汽车行业的热爱和敬业精神。
2. 培养学生关注环保、节能、安全等社会热点问题,提高社会责任感和使命感。
3. 引导学生树立正确的审美观念,关注汽车设计与人文、科技、环境等方面的关系,提升综合素质。
课程性质:本课程为选修课,以实践为主,注重培养学生的实际操作能力和创新思维。
学生特点:学生为初中生,具备一定的计算机操作基础,对汽车有浓厚兴趣,喜欢动手实践。
教学要求:结合学生特点和课程性质,课程目标应注重理论与实践相结合,强调学生的参与度和实践操作,培养创新精神和团队合作能力。
通过课程学习,使学生能够达到上述具体的学习成果,为后续深入学习汽车设计打下坚实基础。
二、教学内容1. 汽车设计基本原理:包括汽车发展史、汽车设计流程、汽车主要部件及其功能。
- 教材章节:第一章 汽车概述,第二节 汽车设计流程及原理2. 汽车外观与内饰设计:介绍汽车造型设计、色彩搭配、内饰布局及材料选用。
- 教材章节:第二章 汽车外观与内饰设计,第一节 汽车造型设计;第二节 汽车内饰设计3. 汽车设计软件应用:学习CAD、SketchUp等软件在汽车设计中的应用。
- 教材章节:第三章 汽车设计软件应用,第一节 CAD软件在汽车设计中的应用;第二节 SketchUp软件在汽车设计中的应用4. 环保、节能与安全:分析汽车设计中环保、节能和安全因素,探讨汽车产业发展趋势。
汽车课程设计大全

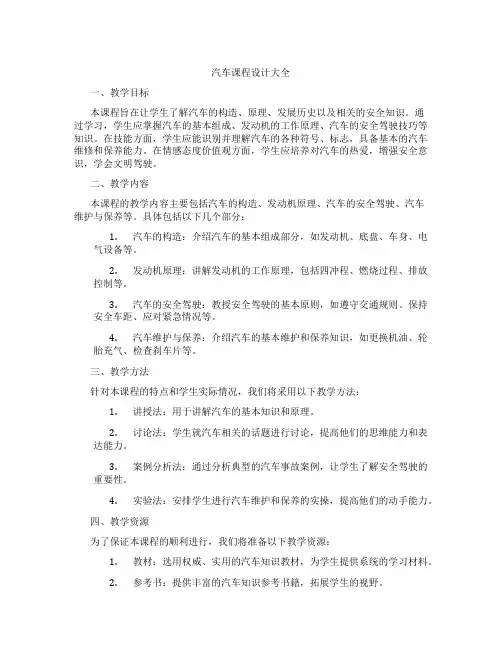

汽车课程设计大全一、教学目标本课程旨在让学生了解汽车的构造、原理、发展历史以及相关的安全知识。
通过学习,学生应掌握汽车的基本组成、发动机的工作原理、汽车的安全驾驶技巧等知识。
在技能方面,学生应能识别并理解汽车的各种符号、标志,具备基本的汽车维修和保养能力。
在情感态度价值观方面,学生应培养对汽车的热爱,增强安全意识,学会文明驾驶。
二、教学内容本课程的教学内容主要包括汽车的构造、发动机原理、汽车的安全驾驶、汽车维护与保养等。
具体包括以下几个部分:1.汽车的构造:介绍汽车的基本组成部分,如发动机、底盘、车身、电气设备等。
2.发动机原理:讲解发动机的工作原理,包括四冲程、燃烧过程、排放控制等。
3.汽车的安全驾驶:教授安全驾驶的基本原则,如遵守交通规则、保持安全车距、应对紧急情况等。
4.汽车维护与保养:介绍汽车的基本维护和保养知识,如更换机油、轮胎充气、检查刹车片等。
三、教学方法针对本课程的特点和学生实际情况,我们将采用以下教学方法:1.讲授法:用于讲解汽车的基本知识和原理。
2.讨论法:学生就汽车相关的话题进行讨论,提高他们的思维能力和表达能力。
3.案例分析法:通过分析典型的汽车事故案例,让学生了解安全驾驶的重要性。
4.实验法:安排学生进行汽车维护和保养的实操,提高他们的动手能力。
四、教学资源为了保证本课程的顺利进行,我们将准备以下教学资源:1.教材:选用权威、实用的汽车知识教材,为学生提供系统的学习材料。
2.参考书:提供丰富的汽车知识参考书籍,拓展学生的视野。
3.多媒体资料:制作精美的PPT、视频等多媒体资料,提高学生的学习兴趣。
4.实验设备:准备汽车发动机模型、汽车零部件等实验设备,方便学生进行实操练习。
五、教学评估本课程的评估方式包括平时表现、作业、考试等。
平时表现主要评估学生的出勤、课堂参与度、提问回答等情况;作业主要评估学生的学习效果和理解能力;考试则是对学生掌握知识的全面检验。
评估方式应客观、公正,能够全面反映学生的学习成果。
汽车设计课程设计--汽车膜片弹簧离合器设计
《汽车设计》课程设计题目:汽车膜片弹簧离合器设计专业:车辆工程班级:学号:姓名:所属组别:第三组目录一、绪论 (1)二、离合器的结构方案分析 (2)2.1 离合器的主要结构 (2)2.2 离合器的工作原理 (3)三、课程设计内容及步骤 (4)3.1离合器主要参数的确定 (4)3.1.1根据已知参数,确定离合器形式。
(5)3.1.2确定离合器主要参数: (7)3.2扭转减震器的设计 (11)3.2.1扭转减震器选型 (11)3.2.2扭转减震器主要参数确定 (11)3.2.3减震弹簧尺寸确定 (12)3.3膜片弹簧的设计 (15)3.3.1膜片弹簧的基本性质 (15)3.3.2 膜片弹簧基本参数选择1 H/h的选择 (17)3.3.3膜片弹簧优化设计 (18)3.3.4 膜片弹簧的工作点位置确定及强度校核 (20)四、心得体会 (23)五、参考资料 (24)一、绪论汽车诞生之前马车是人类最好的陆上交通工具。
1770年法国人呢古拉斯古诺将蒸汽机装在板车上,制造出第一辆蒸汽板车,这是世界上第一辆利用机器为动力的车辆。
1769年,瑞士军官普兰捷尔也造出一辆以蒸汽机为动力的自由行驶的板车,于是又人将普兰捷尔也认定为汽车的始祖之一。
1860年,法国人艾迪勒努瓦发明了一种内部燃烧的汽油发动机,1885年德国工程师卡尔奔驰在曼海姆制成一部装有0.85马力汽油机的三轮车。
德国另一位工程师戈特利布戴姆勒也同时造出了一辆用1.1马力汽油机作动力的三轮车。
他们两被公认为以内燃机为动力的现代汽车的发明者,1886年1月29日也被公认为汽车的诞生日。
汽车从无到有并迅猛发展。
从20世纪初到20世纪50年代,汽车产量大幅增加,汽车技术也有很大进步,相继出现了高速汽油机、柴油机:弧齿锥齿轮和准双面锥齿轮传动、带同步器的齿轮变速器、化油器、差速器、摩擦片式离合器、等速万向节、液压减震器、石棉制动片、充气式橡胶轮胎等。
20世纪50年代到70年代,汽车的主要技术是高速、方便、舒适、流线型车身、前轮独立悬架、液力自动变速器、动力转向、全轮驱动、低压轮胎、子午线轮胎都相继出现。
汽车设计课程设计指导书 教材
汽车设计课程设计指导书一、课程名称:汽车设计二、课程简介:本课程旨在帮助学生掌握汽车设计的基本理论和技能,培养学生的创新能力和设计思维,使其成为具有汽车设计能力的专业人才。
课程内容包括:汽车设计概论、汽车造型设计、汽车结构设计、汽车材料与工艺、汽车美学与人机工程学等方面的知识。
三、教学目标:1. 培养学生对汽车设计的兴趣和热情,激发其创新潜力;2. 帮助学生建立汽车设计的基本理论知识体系;3. 培养学生的审美能力和设计思维,使其具备汽车设计的实际操作能力;4. 培养学生的团队合作精神和交流能力,逐步形成汽车设计领域的专业素养。
四、教学内容与教学方法:1. 汽车设计概论:介绍汽车设计的基本概念、发展历程和相关理论;教学方法:理论讲授、案例分析2. 汽车造型设计:包括汽车外观设计和内饰设计;教学方法:实例剖析、设计实践3. 汽车结构设计:介绍汽车各部件的功能和工作原理,以及结构设计的基本原则;教学方法:理论讲解、实例分析4. 汽车材料与工艺:介绍汽车所用材料的特性和应用,以及相关加工工艺;教学方法:知识讲解、实地考察5. 汽车美学与人机工程学:讲解汽车设计中的审美标准和人机交互原理;教学方法:案例分析、讨论交流五、教学评价与考核方法:1. 平时表现:包括课堂表现、作业完成情况等;2. 设计作品:学生完成的汽车设计作品,包括手绘设计图、三维模型等;3. 期末考核:结合设计作品和理论知识进行综合考核。
六、教材与参考书目:1. 主教材:《汽车设计基础》2. 参考书目:《汽车造型设计原理》,《汽车结构设计与分析》,《人机工程学导论》七、教学环节安排:1. 理论课程:每周2学时2. 实践课程:每周2学时3. 设计讨论和指导:每周1学时八、课程设计:要求学生结合所学知识,完成一份完整的汽车设计项目,包括设计报告、设计草图和三维模型。
设计项目需符合汽车设计的规范,突出个性和创新。
以上为汽车设计课程的设计指导书,希望学生在学习过程中能够认真学习相关知识,勤加练习,提高自己的汽车设计能力。
汽车理论课程设计汽车制动性计算
序号:汽车理论课程设计说明书题目:汽车制动性计算班级:姓名:学号:序号:指导教师:目录1.题目要求 (1)2.计算步骤 (1)3.结论 (5)4.心得体会 (6)5.参考资料 (6)1. 题目要求1) 根据所提供的数据,绘制:I 曲线,β线,f 、r 线组;2) 绘制利用附着系数曲线;绘制出国家标准(GB 12676-1999汽车制动系统结构、性能和试验方法)要求的限制范围,计算并填写利用附着系数参数表1。
表1 不同制动强度下的利用附着系数3) 表2 不同附着系数下的制动效率4) 对制动性进行评价。
5) 此车制动是否满足标准GB 12676—1999的要求?如果不满足需要采取什么附加措施(提出三种改进措施,并对每种措施的预期实施效果进行评价,包括成本、可行性等等;要充分说明理由,包括公式和图)2. 计算步骤1) 根据所提供的数据,绘制:I 曲线,β线,f 、r 线组;I 曲线公式⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛+-+=F h F h h g g g Gb G L b G F 11222421μμμ β线公式ββμμ-=121F Ff 线组公式hF h h F gXb ggXb GbL --=12ϕϕr 线组公式h F h h F gXb gg Xb L GaL ϕϕϕϕ+++-=12将各条曲线放在同一坐标系中,满载时如图1所示,空载时如图2所示:图1满载时不同φ值路面的制动过程分析图2空载时不同φ值路面的制动过程分析2) 绘制利用附着系数曲线;绘制出国家标准(GB 12676-1999汽车制动系统结构、性能和试验方法)要求的限制范围,计算并填写利用附着系数参数表3。
前轴的利用附着系数公式()h F F g z Xb fz b Lz+==111βϕ后轴的利用附着系数公式()()h FF g Z Xb rz a Lz--==1122βϕ利用附着系数曲线如图3:图3利用附着系数与制动强度的关系曲线表3 不同制动强度下的利用附着系数制动强度z 利用 附着系数0.20.40。
《汽车设计》课程设计-拉式膜片弹簧离合器设计
《汽车设计》课程设计-拉式膜片弹簧离合器设计1学号 20080814《汽车设计》——课程设计题目拉式膜片弹簧离合器设计学院物流学院专业交通运输班级零八级一班姓名指导教师12目录一离合器车型的选定..................................................................... 1 二离合器基本结构参数的选择 (2)1 摩擦片主要参数选择 (2), 2 离合器后背参数的确定 (3)P0 3 单位压力的确定 (4)4 摩擦片基本参数的优化 (5)5 摩片弹簧基本参数的选择 (7)6 膜片弹簧的优化设计 (8)7 离合器压盘设计 (9)8 离合器盖设计 (10)9 从动盘总成设计…………………………………………………………… 11 参考文献……………………………………………………………………………13 心得…………………………………………………………………………………14 附图21离合器车型的选定一1.本设计针对的车型是长安福特汽车2.基本参数如下:车型:长安福特整车质量:1084 (kg)最高车速:n=170 (km/h)主要尺寸:3950*1722*1467 长/宽/高 (mm)最大功率:63/6000 (Kw/rpm)最大扭矩:123/3500 (N.m/rpm)12二离合器基本结构参数的确定1.摩擦片主要参数的选择摩擦片外径是离合器的主要参数,它对离合器的轮廓尺寸、质量和使用寿命有决定性的影响。
T当离合器结构形式及摩擦片材料已选定,发动机最大转矩已知,适当emax选取后备系数β和单位压力P0,可估算出摩擦片外径。
T摩擦片外径D(mm)也可以根据发动机最大转矩(N.m)按如下经验公式选emax用D,KT (2.1) Demax式中,为直径系数,取值范围见表2-1。
KD由选车型得Temax= 123 N?m,=14.6, KD则将各参数值代入式后计算得 D=161.9218 mm表2-1 直径系数的取值范围 KD直径系数K车型 D乘用车 14.616.0,18.5(单片离合器) 最大总质量为1.8,14.0t的商用车13.5,15.0(双片离合器) 最大总质量大于14.0t的商用车 22.5,24.023-2 根据离合器摩擦片的标准化,系列化原则,根据下表2表2-2 离合器摩擦片尺寸系列和参数(即GB1457—74)160 180 200 225 250 280 300 325 350 外径D/mm110 125 140 150 155 165 175 190 195 内径d/mm3.2 3.5 3.5 3.5 3.5 3.5 3.5 3.5 4 厚度h/,C=d/D 0.687 0.694 0.700 0.667 0.589 0.583 0.585 0.557 0.54030.676 0.667 0.657 0.703 0.762 0.796 0.802 0.800 0.827 ,1, C3106 132 160 221 302 402 466 546 678 单位面积F/ cm2.离合器后备系数β的确定后备系数β是离合器的重要参数,反映离合器传递发动机最大扭矩的可靠程度,选择β时,应从以下几个方面考虑:a. 摩擦片在使用中有一定磨损后,离合器还能确保传递发动机最大扭矩;b. 防止离合器本身滑磨程度过大;c. 要求能够防止传动系过载。
货车总体设计说明书
