完整word版有限元考试试题及答案第一组

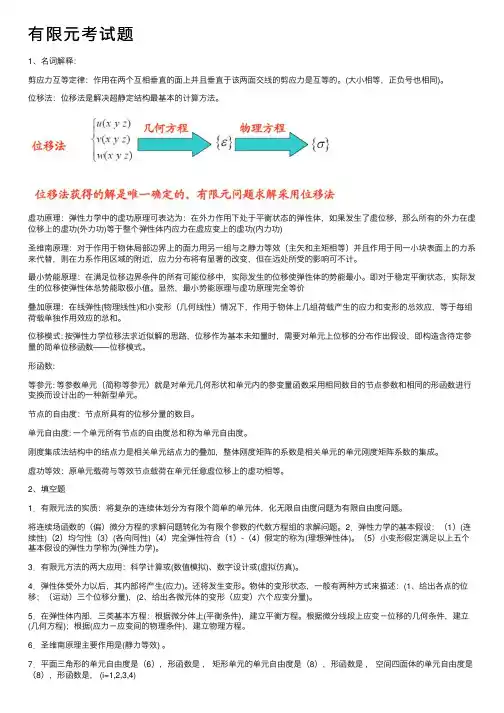

有限元考试题
有限元考试题1、名词解释：剪应⼒互等定律：作⽤在两个互相垂直的⾯上并且垂直于该两⾯交线的剪应⼒是互等的。
(⼤⼩相等，正负号也相同)。
位移法：位移法是解决超静定结构最基本的计算⽅法。
虚功原理：弹性⼒学中的虚功原理可表达为：在外⼒作⽤下处于平衡状态的弹性体，如果发⽣了虚位移，那么所有的外⼒在虚位移上的虚功(外⼒功)等于整个弹性体内应⼒在虚应变上的虚功(内⼒功)圣维南原理：对于作⽤于物体局部边界上的⾯⼒⽤另⼀组与之静⼒等效（主⽮和主矩相等）并且作⽤于同⼀⼩块表⾯上的⼒系来代替，则在⼒系作⽤区域的附近，应⼒分布将有显著的改变，但在远处所受的影响可不计。
最⼩势能原理：在满⾜位移边界条件的所有可能位移中，实际发⽣的位移使弹性体的势能最⼩。
即对于稳定平衡状态，实际发⽣的位移使弹性体总势能取极⼩值。
显然，最⼩势能原理与虚功原理完全等价叠加原理：在线弹性(物理线性)和⼩变形（⼏何线性）情况下，作⽤于物体上⼏组荷载产⽣的应⼒和变形的总效应，等于每组荷载单独作⽤效应的总和。
位移模式: 按弹性⼒学位移法求近似解的思路，位移作为基本未知量时，需要对单元上位移的分布作出假设，即构造含待定参量的简单位移函数——位移模式。
形函数:等参元: 等参数单元（简称等参元）就是对单元⼏何形状和单元内的参变量函数采⽤相同数⽬的节点参数和相同的形函数进⾏变换⽽设计出的⼀种新型单元。
节点的⾃由度：节点所具有的位移分量的数⽬。
单元⾃由度: ⼀个单元所有节点的⾃由度总和称为单元⾃由度。
刚度集成法结构中的结点⼒是相关单元结点⼒的叠加，整体刚度矩阵的系数是相关单元的单元刚度矩阵系数的集成。
虚功等效：原单元载荷与等效节点载荷在单元任意虚位移上的虚功相等。
2、填空题1．有限元法的实质：将复杂的连续体划分为有限个简单的单元体，化⽆限⾃由度问题为有限⾃由度问题。
将连续场函数的（偏）微分⽅程的求解问题转化为有限个参数的代数⽅程组的求解问题。
2．弹性⼒学的基本假设：（1）(连续性)（2）均匀性（3）(各向同性)（4）完全弹性符合（1）-（4）假定的称为(理想弹性体)。

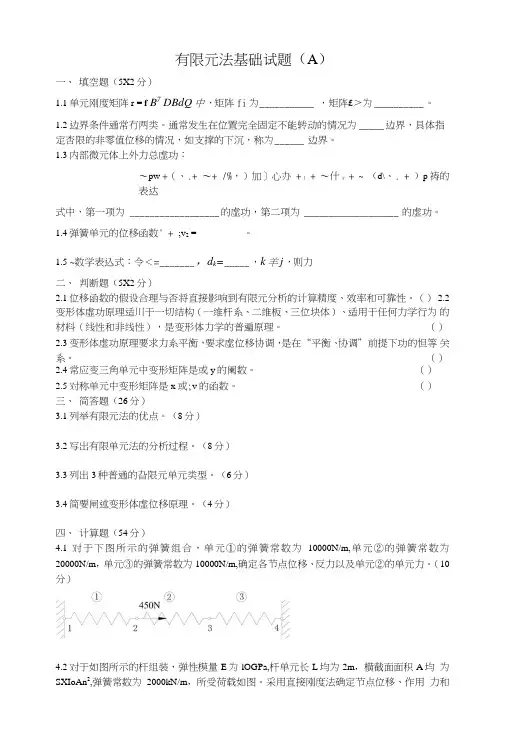

有限元法基础试题.doc
有限元法基础试题（A）一、填空题（5X2分）1.1单元刚度矩阵r = f B7 DBdQ中，矩阵fi为___________ ，矩阵£＞为__________ 。
1.2边界条件通常冇两类。
通常发生在位置完全固定不能转动的情况为_____ 边界，具体指定杏限的非零值位移的情况，如支撑的下沉，称为______ 边界。
1.3内部微元体上外力总虚功：〜pw +（、.+ 〜+ /%，）加］心办 + t + 〜什y + ~ （d\、. + ）p祷的表达式中，第一项为 __________________ 的虚功，第二项为 ___________________ 的虚功。
1.4弹簧单元的位移函数' + ;v2 = _________ 。
1.5 ~数学表込式：令＜= _______ ，d k=_____ ，k羊j，则力二、判断题（5X2分）2.1位移函数的假设合理与否将直接影响到有限元分析的计算精度、效率和可靠性。
（）2.2变形体虛功原理适川于一切结构（一维杆系、二维板、三位块体）、适用于任何力学行为的材料（线性和非线性），是变形体力学的普遍原理。
（）2.3变形体虚功原理要求力系平衡，要求虚位移协调，是在“平衡、协调”前提下功的怛等关系。
（）2.4常应变三角单元中变形矩阵是或y的阑数。
（）2.5对称单元中变形矩阵是x或;v的函数。
（）三、简答题（26分）3.1列举有限元法的优点。
（8分）3.2写岀有限单元法的分析过程。
（8分）3.3列出3种普通的旮限元单元类型。
（6分）3.4简要闸述变形体虚位移原理。
（4分）四、计算题（54分）4.1对于下图所示的弹簧组合，单元①的弹簧常数为10000N/m,单元②的弹簧常数为20000N/m，单元③的弹簧常数为10000N/m,确定各节点位移、反力以及单元②的单元力。
（10 分）4.2对于如图所示的杆组装，弹性模量E为lOGPa,杆单元长L均为2m，横截面面积A均为SXIoAn2,弹簧常数为2000kN/m，所受荷载如图。

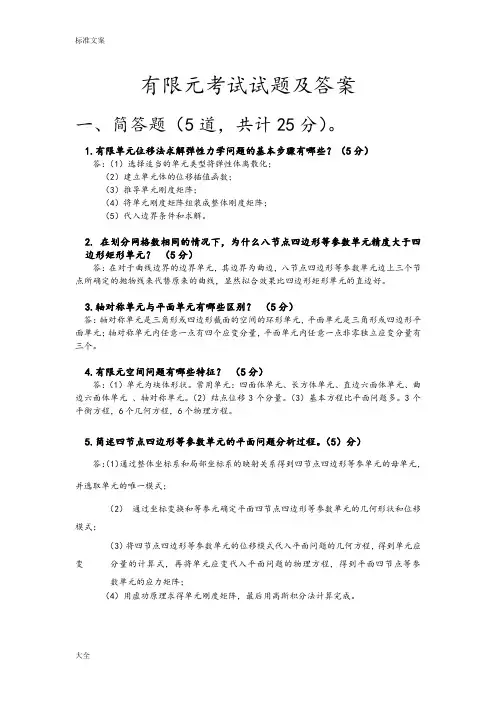

有限元考试精彩试题及问题详解——第一组
有限元考试试题及答案一、简答题（5道，共计25分）。
1.有限单元位移法求解弹性力学问题的基本步骤有哪些？（5分）答：（1）选择适当的单元类型将弹性体离散化；（2）建立单元体的位移插值函数；（3）推导单元刚度矩阵；（4）将单元刚度矩阵组装成整体刚度矩阵；（5）代入边界条件和求解。
2. 在划分网格数相同的情况下，为什么八节点四边形等参数单元精度大于四边形矩形单元？（5分）答：在对于曲线边界的边界单元，其边界为曲边，八节点四边形等参数单元边上三个节点所确定的抛物线来代替原来的曲线，显然拟合效果比四边形矩形单元的直边好。
3.轴对称单元与平面单元有哪些区别？（5分）答：轴对称单元是三角形或四边形截面的空间的环形单元，平面单元是三角形或四边形平面单元；轴对称单元内任意一点有四个应变分量，平面单元内任意一点非零独立应变分量有三个。
4.有限元空间问题有哪些特征？（5分）答：（1）单元为块体形状。
常用单元：四面体单元、长方体单元、直边六面体单元、曲边六面体单元、轴对称单元。
（2）结点位移3个分量。
（3）基本方程比平面问题多。
3个平衡方程，6个几何方程，6个物理方程。
5.简述四节点四边形等参数单元的平面问题分析过程。
（5）分）答：（1）通过整体坐标系和局部坐标系的映射关系得到四节点四边形等参单元的母单元，并选取单元的唯一模式；（2）通过坐标变换和等参元确定平面四节点四边形等参数单元的几何形状和位移模式；（3）将四节点四边形等参数单元的位移模式代入平面问题的几何方程，得到单元应变分量的计算式，再将单元应变代入平面问题的物理方程，得到平面四节点等参数单元的应力矩阵；（4）用虚功原理求得单元刚度矩阵，最后用高斯积分法计算完成。
二、论述题（3道,共计30分）。
1. 简述四节点四边形等参数单元的平面问题分析过程。
（10分）答：（1）通过整体坐标系和局部坐标系的映射关系得到四节点四边形等参单元的母单元，并选取单元的唯一模式；（2） 通过坐标变换和等参元确定平面四节点四边形等参数单元的几何形状和位移模式；（3）将四节点四边形等参数单元的位移模式代入平面问题的几何方程，得到单元应变 分量的计算式，再将单元应变代入平面问题的物理方程，得到平面四节点等参数单元的应力矩阵；（4）用虚功原理求得单元刚度矩阵，最后用高斯积分法计算完成。
有限元复习试题库完整
有限元复习一、选择题（每题1分，共10分）二、判断题（每空1分，共10分）三、填空题（每空1分，共10分）三、简答题（共44分）共6题四、综述题（共26分）两题一．基本概念1. 平面应力/平面应变问题；空间问题/轴对称问题；杆梁问题；线性与非线性问题平面应力问题（1） 均匀薄板（2）载荷平行于板面且沿厚度方向均匀分布在六个应力分量中，只需要研究剩下的平行于XOY 平面的三个应力分量，即x y xy yx σσττ=、、 （000z zx xz zy yz σττττ=====，，）。
一般0z σ=，z ε并不一定等于零，但可由x σ及y σ求得，在分析问题时不必考虑。
于是只需要考虑x y xy εεγ、、三个应变分量即可。
平面应变问题（1） 纵向很长，且横截面沿纵向不变。
（2）载荷平行于横截面且沿纵向均匀分布z yz zx εγγ===只剩下三个应变分量x y xy εεγ、、。
也只需要考虑x y xy σστ、、三个应力分量即可轴对称问题物体的几何形状、约束情况及所受外力都对称于空间的某一根轴。
轴对称单元的特点（与平面三角形单元的区别）：轴对称单元为圆环体，单元与单元间为节圆相连接；节点力与节点载荷是施加于节圆上的均布力；单元边界是一回转面；应变不是常量。
在轴对称问题中，周向应变分量θε是与r 有关。
板壳问题一个方向的尺寸比另外两个方向尺寸小很多，且能承受弯矩的结构称为板壳结构，并把平分板壳结构上下表面的面称为中面。
如果中面是平面或平面组成的折平面，则称为平板；反之，中面为曲面的称为壳。
杆梁问题杆梁结构是指长度远大于其横断面尺寸的构件组成的系统。
在结构力学中常将承受轴力或扭矩的杆件称为杆，而将承受横向力和弯矩的杆件称为梁。
平面（应力应变）问题与板壳问题的区别与联系平面应力问题是指很薄的等厚度薄板，只在板边上受有平行于板面并且不沿厚度变化的面力，同时，体力也平行于板面并且不沿厚度变化。
而平面应变问题是指很长的柱形体，在柱面上受有平行于横截面并且不沿长度变化的面力，同时体力也平行于横截面并且不沿长度变化。
有限元习题与答案【范本模板】
习题2.1 解释如下的概念：应力、应变，几何方程、物理方程、虚位移原理. 解 错误!应力是某截面上的应力在该处的集度。
○，2 应变是指单元体在某一个方向上有一个ΔU 的伸长量，其相对变化量就是应变.X U Xx ∆∆=ε表示在x 轴的方向上的正应变，其包括正应变和剪应变.○3几何方程是表示弹性体内节点的应变分量与位移分量之间的关系，其完整表示如下：Txz yz xy z y x x w z u zv y w y u x v z w y vx u x w z u z v y w y u x v z w y v x u ⎥⎦⎤⎢⎣⎡∂∂+∂∂∂∂+∂∂∂∂+∂∂∂∂∂∂∂∂=⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡∂∂+∂∂∂∂+∂∂∂∂+∂∂∂∂∂∂∂∂=⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡=γγγεεεε错误!物理方程：表示应力和应变关系的方程某一点应力分量与应变分量之间的关系如下:⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡=⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡=666564636261565554535251464545434241363534333231262524232221161514131211αααααααααααααααααααααααααααααααααααατττσσσσxz yz xy z y x ⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡xz yz xy zz yy xx γγγεεε错误!虚位移原理：在弹性有一虚位移情况下，由于作用在每个质点上的力系，在相应的虚位移上虚功总和为零，即为:若弹性体在已知的面力和体力的作用下处于平衡状态，那么使弹性体产生虚位移，所有作用在弹性体上的体力在虚位移上所做的工就等于弹性体所具有的虚位能. 2.2说明弹性体力学中的几个基本假设。
错误! 连续性假设：就是假定整个物体的体积都被组成该物体的介质所填满，不存在任何间隙. 错误! 完全弹性假设：就是假定物体服从虎克定律。
有限元习题及答案
有限元习题及答案有限元习题及答案有限元方法是一种常用的数值计算方法，用于求解各种工程和科学问题。
在学习有限元方法的过程中，练习习题是非常重要的，可以帮助学生巩固所学的知识，并提高解决实际问题的能力。
本文将介绍一些有限元习题及其答案，希望对学习有限元方法的同学有所帮助。
习题一：一维热传导问题考虑一个长度为L的一维杆，其两端固定，杆上的温度满足以下热传导方程：∂²T/∂x² = 0，其中T为温度，x为位置。
已知杆的两端温度分别为T1和T2，求解杆上的温度分布。
解答一：根据热传导方程，可以得到温度分布的一般解为T(x) = Ax + B，其中A和B为常数。
根据边界条件，可以得到方程组：T(0) = B = T1T(L) = AL + B = T2解方程组可得A = (T2 - T1) / L，B = T1。
因此，温度分布为T(x) = ((T2 - T1) / L) * x + T1。
习题二：二维弹性问题考虑一个矩形薄板，其长为L，宽为W，材料的弹性模量为E，泊松比为ν。
已知薄板的边界上施加了一定的边界条件，求解薄板上的位移场。
解答二：对于二维弹性问题，可以使用平面应力假设，即假设薄板内部的应力只有两个分量σx和σy，并且与z轴无关。
根据平面应力假设和胡克定律，可以得到位移场的偏微分方程：∂²u/∂x² + ν * (∂²u/∂y²) + (1 - ν) * (∂²v/∂x∂y) = 0∂²v/∂y² + ν * (∂²v/∂x²) + (1 - ν) * (∂²u/∂x∂y) = 0其中u和v分别为位移场在x和y方向上的分量。
边界条件根据具体情况给定。
通过数值方法，如有限元方法，可以求解位移场的近似解。
习题三：三维流体力学问题考虑一个三维流体力学问题，流体在一个封闭容器内流动，容器的形状为一个长方体，已知流体的速度场和压力场的初始条件，求解流体的运动状态。
(完整版)有限元考试试题及答案
e an dAl l t h i ng si nt he i rb ei n ga re go o2. 如图2所示，有一正方形薄板，沿对角承受压力作用，厚度t=1m ，载荷F=20KN/m ，设泊松比µ=0，材料的弹性模量为E ，试求它的应力分布。
（15分）图23. 图示结点三角形单元的124边作用有均布侧压力q ，单元厚度为t ，求单元的等效结点荷载。
图3图1一、简答题1. 答：1）合理安排单元网格的疏密分布2）为突出重要部位的单元二次划分3）划分单元的个数4）单元形状的合理性5）不同材料界面处及荷载突变点、支承点的单元划分6）曲线边界的处理，应尽可能减小几何误差7）充分利用结构及载荷的对称性，以减少计算量2. 答：形函数应满足的三个条件：a.必须能反映单元的刚体位移，就是位移模式应反映与本单元形变无关的由其它单元形变所引起的位移。
b.能反映单元的常量应变，所谓常量应变，就是与坐标位置无关，单元内所有点都具有相同的应变。
当单元尺寸取小时，则单元中各点的应变趋于相等，也就是单元的形变趋于均匀，因而常量应变就成为应变的主要部分。
c.尽可能反映位移连续性；尽可能反映单元之间位移的连续性，即相邻单元位移协调。
3. 答：含义：所谓的等参数单元，就是在确定单元形状的插值函数和确定单元位移场的插值函数中采用了完全相同的形函数。
意义：构造出一些曲边地高精度单元，以便在给定地精度下，用数目较少地单元，解决工程实际地具体问题。
4. 答：有限单元法是基于变分原理的里兹（Ritz）法的另一种形式，从而使里兹法分析的所有理论基础都适用子有限单元法，确认了有限单元法是处理连续介质问题的一种普遍方法．利用变分原理建立有限元方程和经典里兹法的主要区别是有限单元法假设的近似函数不是在全求解域而是在单元上规定的，面且事先不要求满足任何边界条件，因此它可以用来处理很复杂的连续介质问题。
有nl⎥⎦⎤⎢⎣⎡5.0025.025.011212－－－＝＝E k k ⎥⎦⎤⎢⎣⎡5.0025.0011313－＝＝E k k ⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡5.125.025.05.125.0005.05.00025.075.025.025.075.032222212222E E E E k k k k ＋＝＋＋＝⎥⎦⎤⎢⎣⎡----=⎥⎦⎤⎢⎣⎡---+⎥⎦⎤⎢⎣⎡---5.025.025.0125.025.005.025.0025.05.032312323E E E k k k ＝＋＝⎥⎦⎤⎢⎣⎡---5.0025.025.022424E k k ＝＝⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡025.025.00025.0000025.0032522525E E E k k k ＝＋＝⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡5.125.025.05.15.00025.075.025.025.075.025.0005.043333313333E E E E k k k k ＝＋＋＝⎥⎦⎤⎢⎣⎡----=⎥⎦⎤⎢⎣⎡---+⎥⎦⎤⎢⎣⎡---125.025.05.05.0025.025.05.025.0025.043533535E E E k k k ＝＋＝⎥⎦⎤⎢⎣⎡0025.0043636E k k ＝＝⎥⎦⎤⎢⎣⎡75.025.025.075.024444E k k ＝＝⎥⎦⎤⎢⎣⎡---25.0025.05.024545E k k ＝＝ ⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡5.125.025.05.175.025.025.075.05.00025.025.0005.045535525555E E E E k k k k ＝＋＋＝⎥⎦⎤⎢⎣⎡---25.0025.05.045656E k k ＝＝⎥⎦⎤⎢⎣⎡25.0005.046666E k k ＝＝把上面计算出的，…，对号入座放到总刚矩阵中去，于是得到11k 66k []K的具体表达式。
有限元方法例题解答
2023《有限元技术》习题一参考答案1、用欧拉方程求泛函()1022[()]'2(0)0,(1)0J y x y y xy dx y y ⎧=--⎪⎨⎪==⎩⎰的极值曲线。
解：22'2F y y xy =--，代入欧拉方程'0y y dF F dx-=， 得：''++0y y x =，解微分方程得通解：12sin cos y C x C x x =+-，代入边界条件(0)0,(1)0y y ==，解得sin sin1xy x =-。
2、如图所示，一长度为L 质量为M 的项链悬挂在跨度为2a 的A 和B 两点，项链在重力场中自然下垂，试求该链悬在稳定状态时的曲线方程。
（重力加速度为g ）解： （方法一）将原坐标系(),x y 向下平移1C 个单位(),x y ，拟采用1cosh y C t =代换求解 在新坐标系中，悬链在稳定状态时能量处于最小值。
悬链线质量密度MLλ=， 长度为dl 的势能为：()Mgy dW dmgy dl gy dl L λ====，悬链总势能泛函：(a a a a Mg W dW dx dx L --===⎰⎰⎰，约束条件为：悬链线长度aL -=⎰，泛函的被积函数：(),F y y '=，势能泛函取极小值时的欧拉方程为：'1'y F y F C -=， 即：21C -=，化简得：y C =于是：dx =x =，令1cosh y C t =（在新坐标系下才能作此代换），得：1sinh sinh dy C tdt t =⎧=，代入x =，得112x C dt C t C ==+⎰所以，21x C t C -=，21cosh cosh x C t C ⎛⎫-= ⎪⎝⎭回代1cosh y C t =得：211cosh x C y C C ⎛⎫-= ⎪⎝⎭，曲线关于y 轴对称得20C =，1C由悬链线长度112sinhaaL C C -==⎰给出， 故新坐标系下所求曲线方程为11cosh x y C C ⎛⎫=⎪⎝⎭， 1C 由11sinh 2L aC C =确定。
有限元期末考试题及答案
有限元期末考试题及答案一、选择题1. 有限元方法是一种数值分析方法，主要用于求解什么类型的数学问题？A. 线性代数方程B. 微分方程C. 积分方程D. 代数方程答案：B2. 在有限元分析中，单元的划分是基于什么原则？A. 单元数量B. 单元形状C. 问题域的几何特性D. 计算资源答案：C3. 下列哪项不是有限元分析中常用的单元类型？A. 三角形单元B. 四边形单元C. 六面体单元D. 圆形单元答案：D二、填空题4. 有限元方法中，______是指将连续的物理域离散成有限数量的小区域，这些小区域称为单元。
答案：离散化5. 在进行有限元分析时，通常需要定义材料属性，包括______、密度和弹性模量等。
答案：泊松比三、简答题6. 简述有限元方法的基本步骤。
答案：有限元方法的基本步骤包括：定义问题域、离散化问题域、选择单元类型、定义材料属性、构建全局刚度矩阵、施加边界条件、求解线性代数方程、提取结果。
7. 解释什么是有限元分析中的收敛性，并说明影响收敛性的因素。
答案：收敛性是指随着单元数量的增加，有限元分析结果逐渐接近真实解的性质。
影响收敛性的因素包括单元的类型、形状、大小以及网格的布局等。
四、计算题8. 假设有一个长度为2米的杆，两端固定，中间施加了一个向下的力F=1000N。
如果杆的材料是钢，其弹性模量E=210 GPa，泊松比ν=0.3，请计算杆的弯曲位移。
答案：首先，根据Euler-Bernoulli梁理论，可以写出弯曲位移的方程为：\[ w(x) = \frac{F}{384EI} L^3 \]其中，\( w(x) \) 是位移，\( F \) 是施加的力，\( L \) 是杆的长度，\( E \) 是弹性模量，\( I \) 是截面惯性矩。
对于一个矩形截面，\( I \) 可以表示为：\[ I = \frac{bh^3}{12} \]假设杆的截面宽度为b，高度为h，代入上述公式，可以计算出位移。
有限元试题及答案[1]
![有限元试题及答案[1]](https://img.taocdn.com/s3/m/124aad996bec0975f465e211.png)
一、如图所示的1D 杆结构，试用取微单元体的方法建立起全部基本方程和边界条件，并求出它的所有解答。
注意它的弹性模量为E 、横截面积A解：如图1.1所示的1D 杆结构，其基本变量为 位移 x u 应变 x ε 应力 x σ取微单元体Adx ，其应力状态如图1.2，由泰勒展开式知()⋅⋅⋅⋅⋅+∂∂+⋅∂∂+=+22221dx x dx x dx x x x x σσσσ略去2阶以上的商阶微量知()dx xdx x xx ⋅∂∂+=+σσσ 由力的平衡知0=∑i x ：0=-⎪⎭⎫ ⎝⎛∂∂+A A dx x x x x σσσ即力的平衡方程为：⋅⋅⋅⋅=0dxd xσ① 位移由图1.3知（泰勒展开，略去商阶微量）()dx xu u dx x u xx ⋅∂∂+=+ dxu dxdxdx u dx x uu ABABB A xx x x x ∂=-+-∂∂+=-=∴)(''ε应变 即几何方程为：⋅⋅⋅⋅=dxdu xx ε② 根据虎克定律知⋅⋅⋅⋅⋅⋅⋅=⋅=dxdu E E xx x εσ③ 由①、②、③知该1D 杆的基本方程为⎪⎪⎪⎩⎪⎪⎪⎨⎧====dx du E E dx du dx d x x xx xxεσεσ0 在节点1时位移：00==x x u 在节点2时应力：APlx x==σ即其边界条件为00==x x u on u SAPlx x==σ on P S 由①式知⋅⋅⋅⋅⋅=0c x σ ④ ④代入③解得：dxdu Ec x=0 ⋅⋅⋅⋅⋅⋅⋅+=10c x Ec u x ⑤ 0c 、1c 为待定系数结合边界条件知⎪⎪⎩⎪⎪⎨⎧==+A P c c x Ec 010解知得APc =0，01=c ∴⎪⎪⎪⎩⎪⎪⎪⎨⎧==⋅==EA P E x EA P u A P x xx x σεσ二、设平面问题中的应力问题y a x a a x 321++=σy a x a a y 654++=σ y a x a a xy 987++=τ其中i a （1、2、………9）为常数，令所有体积力为零，对下面特殊情况说明平衡是否满足？为什么？或者i a 之间有什么关系才满足平衡。
有限元考试复习题
第1章 杆件结构1.1 单元刚度如何叠加成结构的整体刚度矩阵？为什么这样叠加？如何从刚度矩阵的物理意义去理解此叠加关系？叠加成的整体刚度矩阵又有什么特点？答：（1）首先对杆件结构进行自然离散，并对其进行节点编号和单元编号，然后通过坐标转换公式将局部坐标系下的单元刚度矩阵转换为整体坐标系下的单元刚度矩阵。
将所得的单元刚度矩阵按节点编号进行组装，即可形成整体刚度。
（2）这样的叠加方法条理清晰，便于电脑程序编程，分块进行，效率较高，且尤其适用于大量杆件结构体系，将所有的计算程序化后，大大节省了时间，并且精度较高。
（3）刚度矩阵的物理意义是表示结构或构件单元在单位位移或变形下所能承受的力的大小。
通过单元刚度矩阵建立单元节点力与节点位移之间的关系，通过整体刚度矩阵建立所受外荷载与整体位移之间的关系。
通过单元刚度矩阵叠加构建整体刚度矩阵，则建立起了结构整体外荷载与整体位移之间的方程，进而通过求得的整体位移进一步求出单元之间的节点位移，并最终求得各单元之间的节点力。
（4）特点：1）对称性。
由于杆单元的单刚是对称矩阵，则由它们集成的总刚也具有对称性。
2)奇异性。
即无论是单刚还是总刚都是奇异的，它们不存在逆阵。
3)存在相当数量的零元素。
由于杆系结构的特点，一个节点可能只连接少数几个单元，因此可能与周围邻近的几个节点之间存在非零的元素。
1.2 如图所示的圆杆，由两个不同截面的杆件（1）与（2）组成，在节点1，2，3上作用有轴向节点载荷1Q 、2Q 、3Q 而平衡。
试写出3个轴向载荷与节点的轴向位移1u 、2u 、3u 之间的矩阵关系。
解：杆件1的单元刚度矩阵为：[]1111111EA k l -⎡⎤=⎢⎥-⎣⎦；杆件2的单元刚度矩阵为：[]2221111EA k l -⎡⎤=⎢⎥-⎣⎦； 结构的整体刚度矩阵为：1111111112112211222122111211222221222222EA EA l l k k EA EA EA EA K k k k k l l l l k k EA EA l l ⎡⎤-⎢⎥⎢⎥⎡⎤⎢⎥⎢⎥=+=-+-⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎢⎥-⎢⎥⎣⎦而又12l l L ==，所以11112222A A E K A A A A L A A -⎡⎤⎢⎥=-+-⎢⎥⎢⎥-⎣⎦令节点位移向量为{}123,,Tu u u δ=，节点力为{}123,,TF Q Q Q =，从而可得3个轴向载荷与节点的轴向位移其关系为11112112223223Q A A u E Q A A A A u L Q A A u -⎧⎫⎡⎤⎧⎫⎪⎪⎪⎪⎢⎥=-+-⎨⎬⎨⎬⎢⎥⎪⎪⎪⎪⎢⎥-⎩⎭⎣⎦⎩⎭1.3 如图所示为三角桁架，已知25/101.2mm N E ⨯=，两直边的长度m l 1=，各杆的截面积21000mm A =，求此结构的整体刚度矩阵[]K ，若节点的编号改变后，问[]K 的有无变化？解：杆件的单元刚度矩阵为：[]1111ii iEA k l -⎡⎤'=⎢⎥-⎣⎦，从而可得各个单元在局部坐标系下的单元刚度矩阵为：[]11111EA k l -⎡⎤'=⎢⎥-⎣⎦；[]21111EA k l -⎡⎤'=⎢⎥-⎣⎦；[]31111k -⎡⎤'=⎢⎥-⎣⎦平面杆单元坐标转置矩阵：cos sin cos sin T αααα⎡⎤⎢⎥⎢⎥=⎢⎥⎢⎥⎣⎦，而又00012390045ααα===-、和，从而各个单元的坐标转置矩阵分别为：10101T ⎡⎤⎢⎥⎢⎥=⎢⎥⎢⎥⎣⎦；21010T ⎡⎤⎢⎥⎢⎥=⎢⎥⎢⎥⎣⎦；3222T ⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎢-⎢⎣⎦根据上面给出的坐标转置矩阵，可得各个单元在整体坐标系下的单元刚度矩阵为[][]1111000000101101000101001100010000010101T EA EA k T k T l l ⎡⎤⎡⎤⎢⎥⎢⎥--⎡⎤⎡⎤'⎢⎥⎢⎥===⎢⎥⎢⎥⎢⎥⎢⎥-⎣⎦⎣⎦⎢⎥⎢⎥-⎣⎦⎣⎦[][]2222101010001110000000011100101010000000T EA EA k T k T l l -⎡⎤⎡⎤⎢⎥⎢⎥-⎡⎤⎡⎤'⎢⎥⎢⎥===⎢⎥⎢⎥⎢⎥⎢⎥--⎣⎦⎣⎦⎢⎥⎢⎥⎣⎦⎣⎦[][]3333101111101111001111011100111111011111T k T k T --⎡⎤⎡⎤⎢⎥⎢⎥-----⎡⎤⎡⎤'⎥⎢⎥===⎢⎥⎢⎥⎥⎢⎥----⎣⎦⎣⎦⎥⎢⎥---⎣⎦⎣⎦令节点位移向量为{}112233,,,,,Tu v u v u v δ=，节点力为{}112233,,,,,Tx y x y x y F q q q q q q =，按照整体刚度矩阵的拼装原则，可得[]1010000100011010000011 EAKl-⎡⎤⎢⎥-⎢⎥⎢⎥-+⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥-⎢⎥⎣⎦若节点的编号改变后，[]K会发生变化，但是并不影响最终的计算结果。
有限元试题参考答案
西北工业大学研究生入学试题参考答案考试科目：结构有限元素法 题 号：05602 说 明： 共 2 页 第 1 页一、 简答题参考答案：1、挠度位移函数 1C w ∈，且应满足位移运动边界条件。
2、① 应具有常数项，以反映常应变项；② 应具有线性项，以反映刚体位移；③ 插值函数应满足元素边界上的协调性；④ 插值函数的阶次越高收敛性越快。
3、具有上界特征，元素刚度偏硬（即系数偏大）。
4、12-n ，积分点数目偏少，可能导致数值积分精度偏低，元素刚阵奇异或结构总刚在置入边界条件后仍然奇异，即所谓的零能模式。
5、对称性、稀疏性、带状性、正定性（置入边界条件后）；应用三角分解方法，不破坏结构总刚的带状特性。
6、子结构方法、矩阵分块法、波前法；Nastron 、Ansys,Mark,Ardina 等。
二、 分析证明题参考答案1、⎪⎪⎩⎪⎪⎨⎧=∂∂Ω∈-=∂∂+∂∂Ω∂022222n y x φφφφ 22145ba +=α 2、证明思路： ① 由14321u y N y N y N y N x v y u xy ⎪⎪⎭⎫ ⎝⎛∂∂-∂∂+∂∂-∂∂=∂∂+∂∂=γ 说明除0,≠y x 点外，0≠xy γ题 号：05602 共 2 页 第 2 页② 说明J 在积分点上的正定性；③ 由2xy γ的非负性以及J 的正定性，可证明： 02111112≠=∏⎰⎰--ηξγγd d J G xy 三、 计算题参考答案1、()2314808.3μ-=Et P 2、⎪⎪⎪⎩⎪⎪⎪⎨⎧-=-=-==FN F N F N F N 432122222内力：，支反力：⎪⎩⎪⎨⎧-=-=2F R F R y x 位移：H L H H a L a FL v u 211624121402+⎪⎪⎩⎪⎪⎨⎧+=⎪⎭⎫ ⎝⎛++-== 计算参考图：x y出师表两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。
然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。
有限元试题和答案
一。
简答题：1.轴对称体上作用正对称形式的载荷时，沿坐标,,r z θ的三个分量(,,)r P r z θ，z (,,)P r z θ和(,,)P r z θθ有何特点？（P85）(,,)r P r z θ和z (,,)P r z θ是偶函数，傅里叶级数展开式中不含sin k θ，(,,)P r z θθ是奇函数，傅里叶级数展开式中不含cos k θ。
2.某单元的节点上，既有位移自由度又有转动自由度，试述此单元的协调性要求？（P27） 在交界面上满足变形协调条件，变形后既不分裂，也不重叠，从而保证了整个结构的位移连续。
3.用泛函变分求解弹性力学的场问题时，为什么只需要考虑几何边界条件？（P179） 泛函求极值与求满足位移及力边界条件的平衡方程的解是完全等价的。
利用变分求解只需要满足位移边界条件，而力边界条件是在求解泛函的极值中自动满足的。
4.写出用位移梯度表示的格林应变张量和阿尔曼西应变张量，并证明他们的参考变形？（P201）格林应变张量1=+2j i k k ij j i i j u u u u E x x x x ∂∂∂∂∂∂∂∂（+） 阿尔曼西应变张量1=+2j i k k ij j i i ju u u u e x x x x ∂∂∂∂∂∂∂∂（-） 5.写出接触问题中的运动学条件和动力学条件？（P225）运动学条件：满足不可贯穿条件，对于两个接触物体，可表示为0ABV V ⋂=动力学条件:要求连个物体接触面的合力为零0ABq q += 二、三角形单元的位移为：012012(cos 1)(sin )(sin )(cos 1)u u x x v v x x θθθθ=+-+-=++-式中0u 和0v 分别为1x 和2x 方向的刚体位移，θ为逆时针绕原点的刚体转角。
计算单元的柯西应变和格林应变。
证明此位移为刚体运动。
（P201） 解：柯西应变:11=cos 1u x εθ∂=-∂，22=cos 1v x εθ∂=-∂，12212=+sin sin 0u v x x εθθ∂∂=-+=∂∂ 格林应变：1111111111=+(cos 1cos 1(cos 1)(cos 1)sin sin )022u u u u v v E x x x x x x θθθθθθ∂∂∂∂∂∂+-+-+--+=∂∂∂∂∂∂（+）=122121121211==+(sin sin (cos 1)(sin )sin (cos 1))022u v u u v v E E x x x x x x θθθθθθ∂∂∂∂∂∂+-++--+-=∂∂∂∂∂∂（+）=2222222211=+(cos 1cos 1(cos 1)(cos 1)sin sin )022v v u u v v E x x x x x x θθθθθθ∂∂∂∂∂∂+-+-+--+=∂∂∂∂∂∂（+）=三 周向有集中载荷作用的悬臂梁，弯曲刚度为EI ，（1）建立梁的总势能表达式，（2）假定瑞利-里茨能为2323w C x C x =+，计算梁的挠度表达式。
