琦星电路板维修资料(20201016005814)

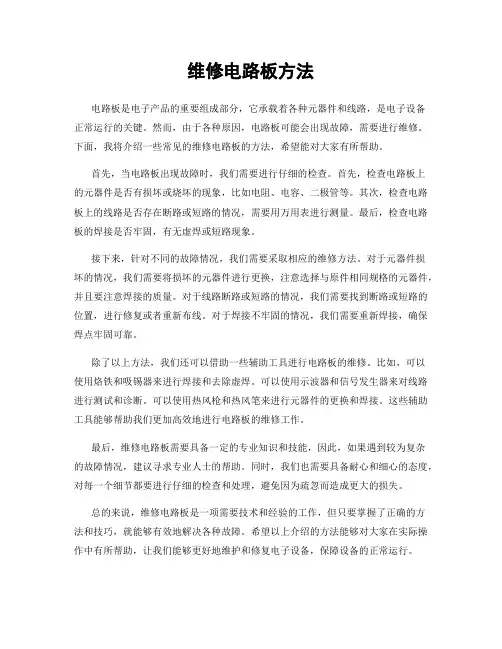

维修电路板方法
维修电路板方法电路板是电子产品的重要组成部分，它承载着各种元器件和线路，是电子设备正常运行的关键。
然而，由于各种原因，电路板可能会出现故障，需要进行维修。
下面，我将介绍一些常见的维修电路板的方法，希望能对大家有所帮助。
首先，当电路板出现故障时，我们需要进行仔细的检查。
首先，检查电路板上的元器件是否有损坏或烧坏的现象，比如电阻、电容、二极管等。
其次，检查电路板上的线路是否存在断路或短路的情况，需要用万用表进行测量。
最后，检查电路板的焊接是否牢固，有无虚焊或短路现象。
接下来，针对不同的故障情况，我们需要采取相应的维修方法。
对于元器件损坏的情况，我们需要将损坏的元器件进行更换，注意选择与原件相同规格的元器件，并且要注意焊接的质量。
对于线路断路或短路的情况，我们需要找到断路或短路的位置，进行修复或者重新布线。
对于焊接不牢固的情况，我们需要重新焊接，确保焊点牢固可靠。
除了以上方法，我们还可以借助一些辅助工具进行电路板的维修。
比如，可以使用烙铁和吸锡器来进行焊接和去除虚焊。
可以使用示波器和信号发生器来对线路进行测试和诊断。
可以使用热风枪和热风笔来进行元器件的更换和焊接。
这些辅助工具能够帮助我们更加高效地进行电路板的维修工作。
最后，维修电路板需要具备一定的专业知识和技能，因此，如果遇到较为复杂的故障情况，建议寻求专业人士的帮助。
同时，我们也需要具备耐心和细心的态度，对每一个细节都要进行仔细的检查和处理，避免因为疏忽而造成更大的损失。
总的来说，维修电路板是一项需要技术和经验的工作，但只要掌握了正确的方法和技巧，就能够有效地解决各种故障。
希望以上介绍的方法能够对大家在实际操作中有所帮助，让我们能够更好地维护和修复电子设备，保障设备的正常运行。
电路板维修
电路板维修在无任何电路原理图的情况下,要对一块陌生的且较复杂的故障电路板进行维修,以往的所谓“检修经验”就难以应付了.尽管电子技术的硬件功底深厚的电路板维修人员,并对维修工作充满了信心.但如果方法不当,工作起来照样事倍功半.那么,怎样做才能更好地提高维修效率呢?这就是下面要讨论的几个原则,供同行参考.使维修工作有条不紊,按顺序有步骤地进行.电路板维修原则一:先看后量对待修的电路板,首先应对其进行目测.必要时还要借助于放大镜观察.主要看：1.是否有断线和短路处;尤其是电路板上的印制板连接线是否存在断裂,粘连等现象;2.有关元器件如电阻,电容,电感,二极管,三极管等是否存在断开现象;3.是否有人修理过?动过哪些元器件?是否存在虚焊,漏焊,插反插错等问题.排除上述状况后,这时候先用万用表测量电路板电源与地之间的阻值,通常电路板的阻值不应小于70Ω.若阻值太小，才几或十几欧姆.说明电路板上有元器件被击穿或部分击穿,就必须采取措施将被击穿的元器件找出来.具体办法是给被修板加电(注意!此时一定要搞清该板的工作电压的电压值与正负极性,不可接错和加入高于工作电压值.否则将对待修电路板有伤害!老故障没排除,又增新毛病!!),用点温计测电路板上各器件的温度，温度升的较快较高的视为重点怀疑对象.若阻值正常后,再用万用表测量板上的阻容器件,二、三极管,场效应管,以及拨段开关等元器件.其目的就是首先要确保被测量过的元器件是正常的.能用一般测试工具(如万用表等)解决的问题,就不要把它复杂化.电路板维修原则二:先外后内如果情况允许,最好是有一块与待修板一样的好电路板作为参照.然后使用测试仪的双棒VI曲线扫描功能对两块板进行好、坏对比测试.开始的对比测试点可以从电路板的端口开始;然后由表及里,尤其是对电容器的对比测试.这可弥补万用表在线难以测出电容是否漏电的缺憾.电路板维修原则三:先易后难为提高测试效果,在对电路板进行在线功能测试前,应对被修板做一些技术处理,以尽量削弱各种干扰对测试过程中带来的影响.具体措施如下:1.测试前的准备将晶振短路(注意对四脚的晶振要搞清那两脚为信号输出脚,可短路此两脚.记住一般情况下另外两脚为电源脚,千万不可短接!!),对于大容量的电解电容器,也要焊下一脚使其开路.因为大容量电容的充放电同样也会带来干扰.2.采用排除法对器件进行测试对器件进行在线测试或比较测试过程中,凡是测试通过(或比较正常)的器件,请直接确认测试结果,给以记录.对测试未通过(或比较超差)的,可再测试一遍.若还是未通过,也可先确认测试结果.这样一直测试下去,直到将板上的器件测试(或比较)完.然后再来处理那些未通过测试(或比较超差)的器件.对未通过功能在线测试的器件,有些测试仪器还提供了一种不太正规却又比较实用的处理方法:由于该种测试仪器对电路板的供电还可以通过测试夹施加到器件相应的电源与地线脚上,若对器件的电源脚实施刃割,则这个器件将脱离电路板供电系统.这时,再对该器件进行在线功能测试;由于电路板上的其他器件将不会得电工作,消除了干扰作用.此时的实际测试效果将等同于“准离线测试”,测准率将获得很大提高.。
电路板维修方法技巧
电路板维修方法技巧 This manuscript was revised on November 28, 2020引言控制系统由于价格不菲，因此当其发生故障时，为了讲求经济效益，节约成本，一般采用维修的方式。
但是在发生以下几种情况时，需要更换新的：电路板已到报废年限;电路板被损坏的情况严重，无法修理;经过多次反复维修，不断出现问题的，说明电路板存在不稳定因素，已经不适于在机床中继续使用的。
本人从事电路板的维修工作多年，在工作中总结了一些维修的方法及技巧，介绍给大家，与大家共勉之。
1 观察法当我们拿到一块待维修的电路板时，首先对它的外观进行仔细的观察。
如果电路板被烧过，那么在给电路板通电前，一定要仔细检查电源电路是否正常，在确保不会引起二次损伤后再通电。
观察法是属于静态检查法的一种，在运用观察法时，一般遵循以下几个步骤。
第一步观察电路板有没有被人为损坏，这主要从以下几个方面来看：①看是否电路板被摔过，导致了板角发生变形，或是板上芯片被摔变形或摔坏的。
②观察芯片的插座，看是否由于没有专用工具，而被强制撬坏的。
③观察电路板上的芯片，若是带插座的，首先观察芯片是否被插错，这主要是防止操作者自己维修电路板时将芯片的位置或方向插错。
如果没有及时把错误改正，当给电路板通电时，有可能会烧坏芯片，造成不必要的损失。
④如果电路板上带有短接端子的，观察短接端子是否被插错。
电路板的维修需要的是理论上的扎实功底，工作上的仔细认真，通过维修者的仔细观察，有时在这一步就能判断出发生问题的原因。
第二步观察电路板上的元器件有没有被烧坏的。
比如电阻、电容、二极管有没有发黑、变糊的情况。
正常情况下，电阻即使被烧糊了，它的阻值也不会有变化，性能不会改变，不影响正常使用，这时需要使用万用表辅助测量。
但是如果是电容、二极管被烧糊了，他们的性能就会发生改变，在电路中就不能发挥其应有的作用，将会影响整个电路的正常运行，这时必须更换新的元器件。
1.慈星公司内部维修培训
1
2
第六课：针板的调试
六 机头山板与针板的间隙调试 机头在针板上分为左 中 右三个位置，塞尺选择25丝和30丝，测量前后床山板上护山和 下护山与针板的间隙。标准是：25丝塞进去比较松，30丝塞进去比较紧。 注意:左右必须从上到下塞塞尺，并且做好塞尺塞进去的最大尺寸的记录，以便于修改上 护山、中护山与针板的间隙。 七 翻针位间隙（前床翻针位 后床接针位，后床翻针位 前床接针位） 翻针位间隙标准：当接针针鈎刚好达到翻针针的阶梯面时，接针针鈎与阶梯面的间隙为 25丝
注意：1观察间隙必须从天 杆第二个洞目测。
2前后床翻针，4个 位置，整个针板都必须目测。
3一个人完成推动 机头，目测。
第六课：针板的调试
六 机头山板与针板的间隙调试 机头在针板上分为左 中 右三个位置，塞尺选择25丝和30丝，测量前后床山板上护山和下 护山与针板的间隙。标准是：25丝塞进去比较松，30丝塞进去比较紧。 注意:左右必须从上到下塞塞尺，并且做好塞尺塞进去的最大尺寸的记录，以便于修改上 护山、中护山与针板的间隙。 七 翻针位间隙（前床翻针位 后床接针位，后床翻针位 前床接针位） 翻针位间隙标准：当接针针鈎刚好达到翻针针的阶梯面时，接针针鈎与阶梯面的间隙为 25丝
机头运行方向
1234
初选 重选 初选 重选
1 234
重选 初选 重选 初选
注：机头无论往哪个方向走，走在最前面的选针器做重选，走在最后面的做初选，2号和3 号选针器互相做初选和重选。（单系统和三系统的原理是相同的）
A位置
编织
（初选 重选） 翻针
H位置 吊目 （初选） 接针
B位置 不编织
第五课：山板各三角标准
用于选针 归位三角 抬起来
2弹簧针：用于压迫长针使长针形成编织和不编织的两种状态。
电路板检修的方法及步骤
电路板检修的方法及步骤哎呀，电路板坏了，真让人头疼。
没关系，今天我们就聊聊怎么把它修好，轻松搞定，不至于让人心烦意乱。
首先啊，拿出你的工具箱，里面可不能缺少螺丝刀、万用表，还有点焊锡。
这些可是我们小小修理工的“宝贝”。
嘿，工具准备好了，接下来就要开始动手啦。
第一步，先仔细观察电路板。
这就像是在找春天的花苞，细细瞧瞧哪里有问题。
有没有烧焦的地方呀？有没有松动的连接呢？小心翼翼地转动电路板，看看有没有可疑的小家伙。
这一过程啊，真是考验耐心的时候，有时候连小毛病也能让人纠结得不行。
第二步，开始测试。
万用表可是咱们的好朋友，它能帮助我们找出电路中的故障。
把它调到适当的档位，给电路板上每一个连接点“测测温度”。
如果某个地方读数不对，嘿，恭喜你，找到了问题所在。
这就像是在玩“谁是卧底”，能找到那个隐藏的小坏蛋，真是开心得不行。
然后啊，如果发现有元件坏了，那就得准备换新的了。
拿出你准备好的焊锡，像个小艺术家一样，把坏掉的元件焊接下来。
然后再把新的元件焊上去，这时候手稳一点，心也要静下来，别给自己太大压力。
记得，焊接的时候要把焊锡加热到合适的温度，别让它太热了，不然一不小心就变成了“火锅”现场。
等焊接完毕，咱们可不能急着通电。
先要清理一下周围，看看有没有多余的焊锡或者杂物。
要是这些小东西不小心短路了，那就真是让人哭笑不得了。
再说，检查一下所有连接是不是牢靠，确保每一根线都在自己的“岗位”上，干好自己该干的事。
就像在学校里，老师要确保每个学生都听课，不然班级可就乱了。
好了，检查完毕，接下来是通电测试。
心里难免有点小忐忑，毕竟电路板就像是一场未知的冒险。
轻轻按下开关，看看有没有反应。
要是灯亮了，声音正常，那就可以大喊“太好了！”了。
不过，如果没有，那可得再仔细检查一下，别让小问题跑掉。
如果电路板还是不行，别急，这时候可以查阅一下资料。
网上一堆高手，大家分享经验就像在开“修理大会”。
找到合适的解决办法，跟着一步一步来，或许能找到新的灵感。
电路板维修常识
电路板维修常识做好维修前的准备工作1．作好对故障的初步分析：提倡敢于动手，不等于鼓励蛮干。
故障现象一样，故障原因并不见得相同。
如果遇到同样的故障现象总是一味地照方抓药，盲目地更换器件，显然不够明智。
维修时稍有怀疑就急于更换器件，还可能额外造成许多新的故障，给维修工作带来麻烦或增加难度。
严重时还会导致一块价值昂贵的电路板被拆卸得乱七八糟，从而彻底报废，无法恢复。
那么怎样才是正确的作法呢？应该仔细检查，认真测量相关的器件。
如：通过检查发现某个器件功能异常，但并不要马上就断言一定是这个器件坏了，而是需要再进一步检查周围与之有关的各个器件、各条走线。
只有全面盘查，才能从看到现象到发现本质。
故障分析工作一般的步骤如下：⑴、电路板的故障现象（向送修人员询问）。
⑵、根据故障现象初步分析故障分布的可能部位。
⑶、根据电路板的功能区域划分作出简单故障流程图。
⑷、按照故障流程图逐级检查，这对积累判断经验很有益处。
另外，故障修复后必须记录全部的维修过程，并进行相关的维修资料归类整理，以便指导以后的维修。
2．准备好必要的工具和信息资料：（1）、准备必要的测量仪器，如：维修测试仪、万用表（数字/指针式）、短路追踪仪、编程器、EPROM 擦除器、信号发生器、频率计、存储示波器、逻辑分析仪等。
准备好必要的维修工具，如：镊子、IC起拔器、剪线钳、斜口钳、防静电手套、除尘洗耳球和毛刷、无感改锥、静电笔、电烙铁、吸锡器，热风枪、恒温吹焊台等。
（2）、准备好常用的元器件，如：TTL系列、COMS系列、常用存储器系列、常用LSI系列，常用接口器件系列、常用模拟开关系列等。
还要准备一些成系列的电阻（电阻排）、电容、电感、晶体管等。
当然，很难有谁能够准备得这么齐，即便象上述这样完全准备也不见得就一定很齐，这里只是作一个常规列举。
许多东西也只是在特定的情况下才有用，比如，某块复杂电路板的电源、地之间短路，虽然是某个器件引起的，但测试时所有器件的电源、地之间都呈现短路现象，非常难查，此时要有一个短路追踪仪就非常简单了。
电路板维修的常见方法有哪些
电路板维修的常见方法有哪些在现代电子设备中，电路板是核心组成部分之一。
然而，由于各种原因，电路板可能会出现故障，这就需要进行维修。
下面我们来探讨一下电路板维修的常见方法。
直观检查法是电路板维修中首先采用的方法。
维修人员通过肉眼观察电路板，查看是否有明显的损坏迹象，比如元件烧毁、电路板断裂、焊点脱落、电容鼓包等。
同时，还会留意是否有异物、腐蚀、变色等异常情况。
对于一些简单的故障，通过直观检查往往就能发现问题所在。
测量电阻法在电路板维修中也经常使用。
维修人员利用万用表测量电路板上各个电阻的阻值，将测量结果与标准阻值进行对比。
如果阻值偏差较大，就说明该电阻可能存在问题，需要进一步检查或更换。
这种方法对于检测电阻开路、短路等故障较为有效。
测量电压法是判断电路板工作状态的重要手段。
通过测量电路板上关键部位的电压，与正常工作电压进行比较，从而找出电压异常的区域。
例如，电源部分的输出电压、芯片的供电电压等。
如果某个部位的电压偏离正常值，就可能是该部分的电路存在故障。
在线电阻测量法适用于检测集成块等引脚较多的元件。
维修人员在电路板通电的情况下，测量集成块各引脚对地的正反向电阻，然后将测量结果与正常数据进行对比。
如果电阻值差异较大，就可能是集成块损坏。
电容测量法用于检查电容的性能。
电容在长期使用后可能会出现容量减小、漏电等问题。
使用万用表的电容测量档，可以测量电容的实际容量，并判断其是否符合标称值。
对于漏电严重的电容，还可以通过观察万用表指针的摆动情况来判断。
波形检测法主要用于检测电路板中的信号传输情况。
使用示波器测量电路板上关键信号的波形，观察其幅度、频率、相位等参数是否正常。
如果波形出现失真、变形或缺失，就说明该信号通路存在故障。
替代法是一种简单有效的维修方法。
当怀疑某个元件有问题时，可以用一个同型号、性能良好的元件替换它，然后观察电路板的工作状态是否恢复正常。
这种方法尤其适用于难以通过测量判断是否损坏的元件，如一些复杂的集成电路。
电路板维修方法
电路板维修方法
电路板是电子产品中的重要组成部分，它承载着各种电子元器件，并负责传输信号和电力。
然而，在使用过程中，电路板可能会
出现各种故障，比如焊接点断裂、元器件损坏等。
为了延长电子产
品的使用寿命，我们需要学会一些电路板维修的方法。
首先，当电路板出现故障时，我们需要先进行故障排除。
通过
检查焊接点和元器件，我们可以初步判断出故障的位置。
在排除故
障的过程中，我们需要使用万用表等工具来检测电路板上的电压、
电流等参数，以便更准确地确定故障位置。
接下来，针对不同类型的故障，我们需要采取不同的维修方法。
比如，如果是焊接点断裂导致的故障，我们可以使用焊接工具对焊
接点进行修复。
在进行焊接修复时，需要注意控制温度和时间，避
免对电路板造成二次损伤。
另外，如果是元器件损坏导致的故障，我们需要先确认元器件
的型号和参数，然后进行更换。
在更换元器件时，需要注意选择与
原件相同的型号，并严格按照规定的焊接方法进行操作，以确保电
路板的正常工作。
除了上述常见的维修方法外，我们还需要注意一些维修过程中的细节。
比如，维修过程中需要注意防静电，避免对电路板和元器件造成损坏。
另外，还需要注意维修环境的清洁和通风，避免灰尘和异物进入电路板，影响维修效果。
总的来说，电路板的维修需要我们具备一定的电子知识和维修技能。
在进行维修时，我们需要仔细分析故障原因，采取合适的维修方法，并注意维修过程中的细节，以确保电路板的正常工作。
希望以上内容对您有所帮助，谢谢阅读！。
琦星电控技术资料1
故障代码故障部件检修方案e1操作面板电控箱电阻f1保险丝检查操作面板和电控箱是否配套电阻和f1保险丝是否烧坏e7手轮定位器下挂式皮带接插件检查手轮定位器是否损坏皮带是否太松或太紧接插件是否插好e8电磁铁点动倒缝开e9手轮定位器接插件检查手轮定位器是否损坏接插件是否插好e13电力模块散热片检查电力模块与散热片是否接触不良e14电机编码器电控箱电阻f1保险丝检查电机编码器电控箱电阻f1保险丝电力模块是否烧坏e1510e17安全开关检查安全开关是否良好检查p21号参数的设定值00下挂式01直驱式02保护针对机器选择数值
8 E14 9 E15
电机编码器、电控箱、 检查电机编码器、电控箱、电阻、F1保险丝、电力模块是否烧坏 电阻、F1保险丝
10 E17 安全开关
检查安全开关是否良好，检查P21号参数的设定值，（“00”下挂式， “01”直驱式，“02”保护），针对机器选择数值
琦星电控技术资料
（本资料是结合琦星电控说明书和琦星公司售后服务培 训资料整合制作）
技术服务部：刘祚文
一、QD287（老程序）操作面板简要设置说明(旧款）
1、机型设置（直驱式和下挂式电控箱可以通用，只需要进入机型设置模式修改相关参数就可以正常使用） 通电状态下，按 键，在3秒内按 和 键进入机型设置模式，下挂 式选择“1”，直驱式选择“20 ”，机型选择好后，按 键退出到一般 模式。再按 键一次，然后按 键进入程序覆盖模式，此时屏幕显示 “0”，将其设置为“1”，按 键两次进行程序覆盖，按 键保存并退 出到一般模式。
琦星电控技术资料
10 E17
故障部件
操作面板、电控箱、 电阻、F1保险丝 手轮定位器、（下挂 式）皮带、接插件 电磁铁、点动倒缝开 关 手轮定位器、接插件
检修方案
检查操作面板和电控箱是否配套，电阻和F1保险丝是否烧坏 检查手轮定位器是否损坏，皮带是否太松或太紧、接插件是否插好 检查电磁铁是否短路、烧坏，点动倒缝开关是否良好 检查手轮定位器是否损坏，接插件是否插好
•
3、进入系统员模式 通电状态下，按 键，在3秒内按 键进入系统员模式，可通过 和 键修改“B00—B22 ”号参数内容，然后按 键进行保存并退出到 一般模式。 4、恢复出厂设置 通电状态下，按 键，在3秒内按 键进入技术员模式，通过 键选择A31 号，按 和 键将“A31-0000”设置为“A31-0088”，然后按 键进行保存系统就已恢复到出厂时的设置。
二、QD281（PS）操作面板简要设置说明（新款）
1、机型设置（直驱式和下挂式电控箱可以通用，只需要进入机型设置模式修改相关参数就可以正常使用） （1）按住从右至左的第一个和第二个 键，同时打开电源开关，屏幕 上显示“P-70”时，按 键进入参数设置界面，通过 和 键设置机 型代码（杰克：“29”直驱式，“8”下挂式），按 键进行保存。然 后按 键进入“P-28”确定机器是在上停针位置（如果机器不是在上 停针位置，可后踩踏板使机器停在上停针位上），按 键，蜂鸣器 “嘀”响一声，屏幕显示“P-29”时，关闭电源。当机器重新驱动时， 系统就按当前设置进行工作。 • （2）按住 和 键，同时打开电源开关之后，按照上述方法也可以对 机型进行设置。 • 2、进入技术员模式 • 通电状态下，直接按 键可进入“01-43”号参数，按 键进入参数 设置界面，通过 和 键可对参数进行设置，然后按 键进行保存 并退出到一般模式。 • 3、进入系统员模式 • 按住 键，同时打开电源开关可直接进入“44-67”号参数，按 键 进入参数设置界面，通过 和 键可对参数进行设置，然后按 键 进行保存并退出到一般模式。 • •
电路板怎么维修电路板维修技巧分享
电路板怎么维修电路板维修技巧分享我们大家都了解的一个事实就是控制系统非常贵，也正是这个原因才会让我们在其故障出现的时候大部分选择维修来解决问题。
这也是为控制成本和争取最大经济效益而定的。
除非出现以下的几种情况，我们才不得不去更换新板子。
电路板使用年限已经到了;电路板损坏程度已达到无法修复的地步;电路板维修多次且问题不断;电路板维修在大多数情况下还是可以帮助朋友们解决紧急问题的。
小编在这里总结了一些维修技巧，现在分享给大家以作为参考使用。
1 电路板维修之观察法这个方法是相当直观的，通过仔细的对其检查，我们可以很清晰的看到烧毁的痕迹。
当出现这个问题的时候，我们在进行维修检测的时候，要注意其中的规律，确保不会在通电的时候出现更严重的伤害。
我们在使用这个办法的时候，需要注意以下几个问题：第一步通过观察确定电路板是否人为损坏。
主要观察下面几个方面来确定。
① 板角是否变形;芯片是否变形，其它部件是否变形。
② 芯片插座是否有撬过痕迹。
③ 电路板芯片是否插的有问题，这个在通电的时候毁损伤，因此要注意。
④ 电路板相应的短接端子有没有插错或者是插反。
第二步仔细的观察这个电路板相关的元器件，每一个电容还有电阻等都要观察，看看是不是有发黑的状况出现。
由于电阻是没法观看的，只能用仪器来进行测量。
相关的坏件要及时的更换。
第三步电路板集成电路的观察，如CPU、AD等相关的芯片，观察到鼓包、烧糊等相关情况要及时的修改。
以上问题的原因有可能出现在电流方面，电流过大造成烧毁，因此要检查相关的电路图，看看是哪里有问题。
2 电路板维修之静态测量法电路板维修中，观察法往往很难发现一些问题，除非是很明显的烧毁或者是变形才可能看得出来。
但是大多数的问题还是需要进行电压表的测量才可能得出结论。
电路板元件以及相关的部位要逐一的进行检测。
维修步骤应该依据下面的流程来操作，主要实用的工具就是万用表。
第一步：对电源跟地进行短路的检测，查看其原因。
第二步：检测二极管是不是正常。
电路板维修方法大全及技巧推荐
电路板维修方法大全及技巧推荐ayang提出电路板维修方法推荐及注意事项的问题，木子 重点说明电路板原理精选及维修机巧推荐的基本情况，我想和你凑一块通过调查资料对电路板维修技巧做出详细阐述，若然花大量时间收集整理电路板维修技巧及问题汇总得出本内容供大家学习理解。
电路板大全技巧推荐求电路板维修中的方法与技巧？求电路板维修中的方法与技巧：1：给电路板通电，在这步中需要注意的是，有些电路板电源并不是单一的，可能需要5V，还会需要正负12V，24V等等，不要把该加的电源漏加了。
电路板通电后，通过手摸电路板上的元器件，看是否有发烫发热的元件，重点检查74系列芯片，如果元件有烫手的情况，则说明此元件有可能已经损坏。
更换元件后，检查电路板故障是否已解决。
2：用示波器测量电路板上的门电路，观察其是否符合逻辑关系。
若输出不符合逻辑，需要分两种情况分别对待，一种是输出应该是低电平的，实际测量为高电平，可以直接判断芯片损坏；另一种是输出应该是高电平的，实际测量为低的，并不能就此判定芯片已经损坏，还需要将芯片与后面的电路断开，再次测量，观察逻辑是否合理，判定芯片的好坏。
3：用示波器测量数字电路里的晶振，看其是否有输出。
若无输出，则需要将与晶振相连的芯片尽可能都摘掉后再进行测量。
若还无输出，则初步判定晶振已经损坏；若有输出，需要将摘掉的芯片一片一片装回去，装一片测一片，找出故障所在。
4：带总线结构的数字电路，一般包括数字、地址、控制总线三路。
用示波器测量三路总线，对比原理图，观察信号是否正常，找出问题。
5在线测量法主要用于两块好坏电路板的对比，通过对比，发现问题，解决问题。
从而完成电路板的维修。
电路板怎么维修电路板维修技巧分享凭良学校分享变频器过流故障的原因和处理方法希望能帮助到变频器中过电流保护的对象主要指带有突变性质的、电流的峰值超过了过电流检测值（约额定电流的200％），变频器显示OC表示过电流，由于逆变器件的过载能力较差，所以变频器的过电流保护是至关重要的一环。
电路板维修方法
电路板维修方法电路板是电子设备中不可或缺的一部分，它承载着电子元件并传输电流，是设备正常运行的关键。
然而，由于各种原因，电路板可能会出现故障，导致设备无法正常工作。
在这种情况下，我们需要学会一些基本的电路板维修方法，以便及时修复设备并保证其正常运行。
首先，当发现设备出现故障时，我们需要及时断开电源，并使用万用表或示波器来检测电路板上的元件。
通过测量电阻、电压和电流，我们可以初步判断出故障的位置和原因。
在测量时，需要注意安全，避免触电或损坏元件。
其次，一旦确定了故障的位置和原因，我们需要对电路板进行修复。
这包括更换损坏的元件、修复断路或短路等操作。
在更换元件时，需要确保选用的元件型号和参数与原件相匹配，以免引起更大的问题。
在修复断路或短路时，可以使用焊接工具进行修复，但需要注意操作技巧，避免对电路板造成二次损伤。
另外，有时候电路板上的焊点可能会出现开裂或脱落的情况，这也会导致设备无法正常工作。
在这种情况下，我们可以使用焊锡工具对焊点进行修复。
首先需要清理焊点周围的杂质，然后使用适量的焊锡对焊点进行重新焊接，以确保焊点的良好连接。
除了以上的常规维修方法外，有时候我们还需要对电路板进行更深层次的故障排查和修复。
这可能涉及到对电路板布线的分析、对芯片的测试和更换，甚至对多层板的分层检测等操作。
在进行这些操作时，需要有一定的电子知识和实际操作经验，以确保维修的有效性和安全性。
总的来说，电路板的维修是一项需要技术和经验的工作。
在进行维修时，需要做到细心、耐心，并且遵循一定的操作规范和安全标准。
只有这样，我们才能有效地修复电路板的故障，并保证设备的正常运行。
希望以上的电路板维修方法能对大家有所帮助，谢谢！以上就是关于电路板维修方法的一些基本介绍，希望对大家有所帮助。
在进行电路板维修时，一定要注意安全，遵循操作规范，以免造成更大的损失。
祝大家在维修工作中取得良好的效果！。
电路板入门维修教程教你如何维修电路板
电路板入门维修教程教你如何维修电路板
电路板是很重要的控制系统，因为它结构复杂，也需要专业的知识，但是我们还是可以学习一些简单的电路板维修技巧，也算是增长生活经验。
大部分朋友是不懂电路板的原理和构成的，我们一般采用观察的方法也是可以排查一二的。
具体来说，电路板是否被烧了我们通过外观就可以看出来，还有插座是否有外观损坏，芯片是否放置错位置了，电路板可曾被摔过这些都可以观察出来，如果发现错误，我们就可以在连接以前进行纠正，比如把芯片更改成正确的方向等。
有朋友反映观察电路板是否被烧坏有些难度，因为它不像被摔坏那么明显，我们可以观察一下这些部件比如电容等是否变黑了，如果有这样的痕迹说明是之前使用的时候电流太大了。
还有像电阻这样的部件阻值是观察不出来的，这种情况下就需要运用工具检查，万用表就是大家常用的测量工具，发现损坏就应该及时更换。
在电路板维修中，集成电路部分也是大家应该关注的，如果出现鼓包的情况，肯定是烧坏了，如果出现黑或者是裂口，也是烧坏的现象。
此外烧坏的表现还有两种，一是电路板会出现走线起皮的现象。
二是保险丝出现熔断现象，当然我们也可以用万用表来检测。
以上就是关于电路板维修的观察方法，它可以帮助我们找到电路板损坏的部位，方便进行更换工作，当然想要深入学习电路板知识的话，就要先学会看原理图了。
电子电路板维修手册
电子电路板维修手册一、简介电子电路板是电子设备中重要的组成部分，其稳定性和性能直接关系到设备的工作效果。
然而，由于各种原因，电路板可能会损坏或出现故障。
本手册旨在提供一些常见的电子电路板故障排除和维修方法，帮助读者解决一些常见的问题，并指导读者正确维护和保养电路板。
二、电子电路板故障排除步骤1. 检查电源供应：首先确认电源供应是否正常，检查电源连接是否松动或损坏，确保电路板有稳定的供电。
2. 观察烧毁痕迹：检查电路板表面是否有烧毁痕迹，如焦黑、熔化等。
若有烧毁痕迹，需要查找并修复导致烧毁的元件或电路。
3. 测试关键器件：使用测试仪器，例如万用表、示波器等，检测电路板上的关键器件是否正常工作，如电容、电阻、集成电路等。
4. 查找接触问题：检查电路板上的插座、插针等接触部分是否松动或脱落，这可能导致信号传输中断或不稳定。
5. 检查焊点连接：仔细检查电路板上的焊接点，查找有无松动、断裂或冷焊现象，及时重新焊接或修复。
6. 温度测试：使用红外热像仪等仪器，进行电路板温度测试，若发现局部区域温度异常偏高，需要进一步排查原因。
三、常见故障及解决方法1. 电路板完全死机：检查电源连接是否正常，确定电源线、开关是否损坏，检查电源适配器是否工作正常。
2. 显示故障：检查显示屏连接是否良好，尝试重新连接线缆，并检查显卡是否正常工作。
3. USB接口故障：检查USB接口周围组件是否有损坏或锡脚断裂，若有，进行修复或更换。
4. 数据传输失败：检查数据线连接是否稳定，确保插座和插头接触良好，尝试更换数据线或重新安装驱动程序。
5. 短路或过热：使用温度探测仪检查电路板各部分温度，若发现有局部过热现象，需要检查相关元件是否损坏，及时更换。
6. 电流异常：使用万用表检测电路板上的电流值，若发现异常，可以逐个排查电路板上的元件，找出异常元件并修复或更换。
四、维护与保养1. 定期清洁：使用软毛刷或气压吹尘枪定期清理电路板表面的灰尘和杂物，避免灰尘积累导致短路或过热问题。
琦星电路板维修资料
浙江琦星电子有限公司技术培训教材琦星QD682电控系统的组成部件电脑三自动剪线平缝机系统主要组成部件有：电控箱、电机、选针盒、脚踏板。
�电控箱：主要的程序与参数调整。
�电机：主要控制主轴运转。
�选针盒：使操作工便于操作和缝制功能的设定。
�脚踏板：控制电机的运转速度。
关于QD682电控箱的故障分析故障显示：LED1灯不亮故障显示：面板无显示故障显示：开机面板显示OFF故障显示：无剪线、扫线、倒回缝、抬压脚功能故障显示：E-7关于电控箱的故障分析故障显示：E-8故障显示：E-9、E-11、E12LN地线R61电阻R63ZD1R129 U11Q2Q6电机插座D102、D101、D100R36、R35、R221 、R219、R222、R220、R218 Q25、Q23、Q21、Q24、Q22、Q20U8U9C25C29PH3PH2PH1C28C36C8手动倒回缝开关第七项：故障显示E-9、E-11、E-12�检查定位传感器是否异常.关于QD686电控箱的故障分析故障显示：LED1灯不亮故障显示：面板无显示故障显示：开机显示OFF故障显示：无电磁铁功能故障显示：无剪线、扫线、倒回缝、抬压脚功能关于QD686电控箱的故障分析故障显示：E-7故障显示：E-8故障显示：E-9、E-11、E-12F2保险丝DB1整流桥堆R33电阻R2电阻R1电阻ZND1稳压管�检查ZN1稳压管R129电阻U11R130电阻7A 保险丝U20/74HC04DQ4Q1Q2Q3编码器插座、电机插座�检查电机，编码器是否异常。
电机编码器手动倒回缝开关第七项：故障显示E-7、E-11、E-12�检查定位传感器关于电机的故障分析故障显示E-7、E-14故障显示E-9、E-11电机插头编码器插头光栅片HQ2HQ1PH1HQ3编码器HQ5关于选针盒的故障分析操作面板无显示面膜按键失灵CON5插座J12插座CON5J12插座关于脚踏板的故障分析�脚踏板无高速�脚踏板无任何反应C6电容C5电容HQ1 C6电容C5电容PH1 PH2U2。
琦星电控和配套常见问题处理
琦星电控和配套常见问题处理显示板面参数的调试吧。
常用的就说说，少用的就不说了。
程序1就是调速度。
2就是调马达输出，一般出厂是80的，也就是％80的意思。
3就是定针。
4就是起针的倒针速度。
5就是停车的倒针速度。
6就是连续倒针速度。
7是慢起针速度。
8是慢起针的针数9是自动定针速度43马达转动方向设定这个是第一级参数设定。
先按着P键开机，进入板面的第二级参数设定。
很多都是没用的，我只说一些常用的参数。
程序49剪线的速度调整。
54剪线的动作时间调整。
56开机是否自动抬针设定。
57设定车头的最高转速。
就是这几个东西有用，其他都很少用到。
继续琦星电控箱的解说。
一般这个款的定针器电路板做的质量都比较差。
用一段时间后车子开机后会经常显示E11或者E13.E14。
如果不是机械问题的话多数都是定针器作怪。
也有时候车位不小心把线倦皮带轮里面把定针器卡坏了。
一般常见的问题多数都是三极管脱焊或者虚焊。
拆开认真检查会有发现的。
一般正常来说，烧坏东西的几率很低的，因为定针器只是起到控制6微。
错误码e17，剪线时电控箱输出不够（三级管问题）。
错误代码e11，e14,如果不是定针器问题就是电控的电容不行了琦星682马达反转解决方法：踏板后踏一下关机按住P键开机把参数调为43按S键把CW调为CCW（两者可以互换）再按S键保存~别以为保存就好了~按了S键保存后屏幕出现下补针键屏幕显示29 关机再开机就解决了！出现自动倒缝倒不满的解决方法：把屏幕上显示的3333调为42到目前为止我是这样解决的！当你发现车子控速器失灵的解决方法：检查线有没有插好接着恢复出厂设置如果不行就把手轮螺丝松掉把手轮拿出来，把手轮里电路板的三级管往外边扳一点（注意力度~别用力过猛）然后把手轮装回去（尽量靠拢定位器~不能让手轮和定位器摩擦）如果还不行就是控速器的问题了！个人经验不能保证完全有效！有些人可能在暗地里骂我了我这里告诉大家解决方法了！我也是机修同行就看看这些可能你用得双针车装袋，转钮牌等工序经常遇到线路难调的问题，其实这个跟同步有很大关系，我是这样调同步的，当勾线时，打倒针针杆和送布牙是不动的，这样也不容易跳线行业内有句俗话:'修机先修人'.但这话的确不错.本人在多年修理工作的确认识到这句话的含意.因为机器除了零件问题.调节不当外.那人为因素就占百分之十.有新手.老师傅使用不当而导致.如;人在机很好.人走机就坏?有的机师傅.人家用的好好机.再等他上去操作.不是这里问题就是那样毛病?.而他使用过的机别人操作无需调节.这到底出在那里问题?所以要修理先修人.也就是要分析与观察.新人一般是脚踏与手操作不协调.所以要正确引导他们手脚协调.而对老师傅.要注意此人脚踏是否稳定.如有脚踏一轻一重时.将机器作适当微调.可以将挑线簧力稍调强点.提前收线.将定位勾易人调节.减少二次勾线导致的故障.所以.易人修机.是每个修理工必备的功底电脑平车底线太短可以调节动刀与定刀咬合距离或者调节电控参数使剪线力度减小一台重机8700-7直驱平刀，前天操作工反应剪线不断，并且手轮转一点，刀才回位。
电路板维修方法
电路板维修方法2016-11-24 09:48l 维修技巧之一不能过分依赖在线测试仪1.功能测试不能代替参数测试2. 功能测试仅能测试到器件的截止区，放大区和饱和区，但无法了解此时的工作频率的高低和速度的快慢。
3. 对数字芯片而言，仅知道有高低电平的输出变化，但无法查出它的上升和下降沿的变化速度。
4. 对于模拟芯片，它处理的是模拟的变化量。
其受电路的元器件的分布，解决信号方案的不同的影响，是错综复杂的。
就目前的在线测试技术，要解决模拟芯片在线测试是不可能的。
所以，这项功能测试的结果，仅能供参考。
5. 大多数的在线测试议，在对于电路板上的各类芯片进行功能测试后，均会给出“测试通过”或“测试不通过”。
那么它为什么不给出被测器件是否有问题呢？这就是这类测试仪的缺撼。
因为在线测试时，所受影响（干扰）的因素太多。
要求在测试前采取不少的措施（如断开晶振，去掉CPU和带程序的芯片，加隔离中断信号等等），这样做是否均有效，值得研究。
至少，目前的测试结果有时不尽人意。
6. 了解在线测试仪的读者，均知道有这么一句行话。
“在线测试时不通过的芯片不一定是损坏的；测试通过的芯片一定是没有损坏的。
”它的解释为，如器件受在线影响或抗干扰时，结果可能不通过，对此不难理解。
那么，是否损坏的芯片在进行测试时，均会得出“不通过”呢？回答确实不能肯定。
笔者与同行均遇到过，明明芯片已损坏了（确切地说换上这个芯片板子就不工作了），但测试结果是通过的。
权威解释为这是测试仪自身工作原理（后驱动技术）所致。
故此我们不能过分依赖在线测试仪（尽管各厂家宣传的很玄）的作用，否则将使维修电路板的工作误入歧途。
l 维修技巧之二在无任何原理图状况下要对一块比较陌生的电路板进行维修，以往的所谓“经验”就难有作为，尽管硬件功底深厚的人对维修充满信心，但如果方法不当，工作起来照样事倍功半。
那么，怎样做才能提高维修效呢？根据我公司进口设备维修中心统计出来的资料，应遵循以下几个步骤、按顺序有条不紊的进行。
