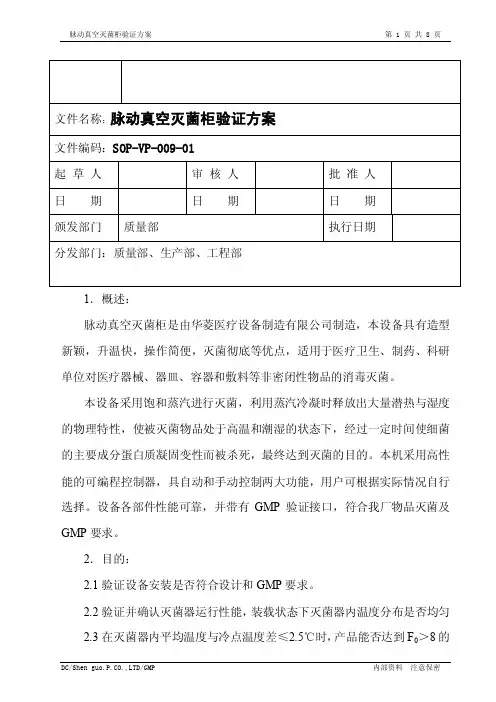

脉动真空灭菌柜验证方案
1.概述:脉动真空灭菌柜是由华菱医疗设备制造有限公司制造,本设备具有造型新颖,升温快,操作简便,灭菌彻底等优点,适用于医疗卫生、制药、科研单位对医疗器械、器皿、容器和敷料等非密闭性物品的消毒灭菌。
本设备采用饱和蒸汽进行灭菌,利用蒸汽冷凝时释放出大量潜热与湿度的物理特性,使被灭菌物品处于高温和潮湿的状态下,经过一定时间使细菌的主要成分蛋白质凝固变性而被杀死,最终达到灭菌的目的。
本机采用高性能的可编程控制器,具自动和手动控制两大功能,用户可根据实际情况自行选择。
设备各部件性能可靠,并带有GMP验证接口,符合我厂物品灭菌及GMP要求。
2.目的:2.1验证设备安装是否符合设计和GMP要求。
2.2验证并确认灭菌器运行性能,装载状态下灭菌器内温度分布是否均匀2.3在灭菌器内平均温度与冷点温度差≤2.5℃时,产品能否达到F0>8的要求。
3.范围:本方案适用于脉动真空灭菌柜的验证。
4.内容4.1预确认:根据生产工艺和GMP要求,在灭菌设备选择上经多次考察国内众多灭菌设备厂家,对设备性能进行比较、筛选优化,并根据公司灭菌物品对灭菌设备的要求,决定选用本设备。
4.2安装确认:4.2.1安装确认所需文件资料:安装确认前首先应整理本设备附带的相应资料,归档保存,建立设备档案,目录见下表1:4.2.2列出关键性仪表及消耗性备件、备品清单并记录。
4.2.3仪表校验列出本设备所有仪表清单,并逐一校验,并确定校验周期。
4.2.4安装确认:4.2.4.1安装位置、环境确认:①水平放置安装,四周留足够余地。
②舒适区空调区域,排风、通风、排水设施良好。
③工作室温度不超过50℃。
④进汽管、进水管、排放管安装正确合理。
4.2.4.2供电系统确认:①动力电源380V,三相,4.5KW②应接地③电源线安装正确。
4.2.4.3设备材质及表面状态确认:①主体为双层结构,优质不锈钢内层及碳钢外层。
②表面耐酸、碱,耐腐蚀,机械性强,易保养。
4.2.4.4仪表确认:①自动温度记录仪灵敏度高,能自动记录灭菌室内温度全过程;应定期校验。
脉动真空灭菌柜验证方案设计(质检室)
脉动真空灭菌柜验证方案执行部门:质管部验证时间:2015年01月-05月xxxxxxxxx公司脉动真空灭菌柜验证方案验证文件编号:xxxxxxxxx 项目部门签名日期起草质管部审核质管部批准验证组组长1验证目的用试验来证实灭菌柜灭菌运行的可靠性及灭菌效果的重现性(灭菌物品的适用性)。
2 设备描述脉动真空灭菌柜主要由柜体、密封门、保温层及装饰外罩组成,利用饱和纯蒸汽为灭菌介质,利用蒸汽冷凝时释放出大量潜热和湿度的物理特性,使被灭菌物品处于高温和润湿的状况下经过设定的恒温时间,使细菌的主要成分蛋白质凝固而被杀死。
设备为卧式双层结构。
控制系统主要由主控制器PLC、微机触摸屏、打印机及其他控制元件组成。
2.1 脉动真空灭菌柜配置表:名称项目设备型号YXQ.MG-203内室尺寸1020×550×650外形尺寸1360×1250×1800PLC系统FX日本三菱真空泵型号2BV2060佶缔纳士真空度-0.086MPa最大排气压力1100mbar功率3KW制造厂家xxxxxxxx疗设备制造有限公司安装位置质检室灭菌间设备编号xxxxxxx2.2 主要技术参数项目技术参数工作压力0.11MPa~0.22MPa工作温度121℃~134℃真空度-0.086 MPa蒸汽源0.4 MPa~0.8MPa水源0.15 MPa~0.3MPa压缩空气0.5 MPa~0.8MPa3 方案制定依据本方案的制定依据为国家农业部颁布的《兽药生产质量管理规范》即兽药GMP,中国兽药典2010年版质量检验方法与标准,并参照兽药GMP认证要求进行。
4 验证范围4.1 灭菌柜通过安装和性能调试后,在近几年运行过程中,未进行重大维修,对照厂家给予的灭菌柜性能验证报告,其参数无变化,故只做满负荷运行状态的灭菌效果验证。
4.2 验证灭菌柜位置:质检室灭菌间5 职责姓名职责xxxx 负责验证过程实施情况的监督与评价,验证方案、报告的审核。
脉动真空灭菌柜验证方案
脉动真空灭菌柜验证方案脉动真空灭菌柜是一种新型的生物实验室设备,具有快速灭菌、节能环保等优点,是生物实验室的必备设备之一。
为确保脉动真空灭菌柜正常运行,我们需要对其进行验证,本文将介绍脉动真空灭菌柜验证方案。
一、验证设备准备1. 验证设备2. 验证材料①测温仪②锅炉水(或蒸馏水)③无菌生理盐水④无菌99%乙醇⑤生物指示剂二、验证过程1. 预热开启脉动真空灭菌柜,将真空泵启动,设置灭菌时间、温度、压力等参数,预热20分钟以上。
将测温仪放入脉动真空灭菌柜内,关闭门,按照前文设置的参数进行灭菌操作,当测温仪显示的温度达到设置的灭菌温度时,停止灭菌。
记录测温仪上显示的最大、最小、平均温度值。
3. 压力验证连接上压力计,排出内部空气,当压力测量器显示的压力达到设置的灭菌压力时,停止灭菌。
记录压力计上显示的最大、最小、平均压力值。
4. 蒸汽检测加入适量锅炉水(或蒸馏水),启动脉动真空灭菌柜,在灭菌操作期间观察锅炉水内是否产生气泡或颜色变化。
将生物指示剂放置在容器中,放入脉动真空灭菌柜内,灭菌操作结束后,将生物指示剂取出,检查生物指示剂的变色情况,根据变色情况来评定灭菌效果。
6. 乙醇消毒验证将无菌生理盐水倒入试管中,放入脉动真空灭菌柜内,按照前文设置的参数进行灭菌操作,灭菌结束后,用无菌99%乙醇消毒试管口,取出试管内的无菌生理盐水,进行培养实验,检测消毒效果。
三、验证总结通过以上验证过程,我们可以得出脉动真空灭菌柜是否能够达到预期效果。
如果验证结果不符合要求,我们需要对设备进行调整或维修,以确保其正常使用。
验证的结果应该记录在相关的文档中,以备日后查阅。
验证的频率需要根据使用频率而定,通常是每个月进行一次。
011.脉动真空灭菌柜验证方案(洁净服)
安徽捷众生物化学有限公司脉动真空蒸汽灭菌器验证方案(洁净服)编号QY·TS·01·011-00 页数共29 页制定人制定日期年月日修订日期年月日审核人审核日期年月日颁发部门质量管理部批准人批准日期年月日生效日期年月日分发部门相关部门1概述:1.1脉动真空蒸汽灭菌器由连云港千樱医疗设备有限公司生产,适用于针剂车间洁净区直接接触药液的洁净服及其他需要用的物体的蒸汽灭菌。
,打开电源开关,灭菌程序:设定灭菌温度121℃,保温30min,温度控制采用电接点压力表控制器内压力从而温度,灭菌蒸汽压力控制在0.11 ~0.13 Mpa(对应灭菌温度为121.5~124.5℃)。
1.1.1.主要技术参数:a内室尺寸: 1028×560×660(L×W×H )b.外形尺寸: 1386×1200×1890(L×W×H )c.有效容积:0.28m3d设计压力:0.25(-0.01)Mpae.工作压力:0.23(-0.01)Mpaf.额定工作温度:138℃g.额定电压:380Vh.设备净重;1450Kg1.1.2.验证目的灭菌器验证的目的,是通过一系列验证试验提供足够的数据和文件依据,以证明药品生产过程中使用的每一台灭菌器对各种不同物品灭菌过程的可靠性和重现性。
验证结果必须证明生产中采用的灭菌过程对经过灭菌的物品能够保证残存微生物污染的概率或可能性低于百万分之一。
1.2.验证项目及要求1.2.1.脉动真空蒸汽灭菌器概况检查并确认灭菌器的随机文件和资料以及附件符合使用和管理要求。
1.2.2.灭菌器的安装要求灭菌器的安装要有适当的生产、维修空间,室内轨道保持水平,管道质符合设计要求等。
1.2.3.仪器仪表1.2.3.1.校正的温度记录仪的测量数值与标准之间的误差应≤±1.5%1.2.3.2.温度传感器的误差≤±1.5%1.2.3.3.校正的压力表与标准表之间的误差应≤±2.5%1.2.4.运行测试检查并确认灭菌器以下项目及空载运行状况,确定灭菌器是否符合设计使用要求。
脉动真空灭菌柜验证方案模板
文件编码:脉动真空灭菌器(器具)验证方案(模板)目录1 基本情况 (3)1.1 概述 (3)1.2 基本情况 (3)1.3 脉动真空灭菌器流程概述 (3)1.4 设备主要技术参数 (3)1.5记录填写、偏差分析及变更控制 (4)2 确认目的 (4)3 确认范围 (4)4 确认小组成员及职责 (4)4.1 职责 (5)4.2 培训 (5)5 风险评估 (6)6 确认内容 (8)6.1 验证前的准备工作 (8)6.2 设计确认 (9)6.3 安装确认 (10)6.4 运行确认 (11)6.5 性能确认 (12)7拟订日常监测程序及再确认周期 (15)8 确认结果评定与结论 (27)1 基本情况1.1 概述脉动真空压力蒸汽灭菌是目前药厂应用普遍而有效的灭菌方法,其原理是利用机械抽真空使灭菌柜内形成负压, 抽出冷空气,使蒸汽得以迅速穿透物品内部进行灭菌。
SGLB-A-350D型脉动真空灭菌器是完全符合GMP规范要求的灭菌设备,该系列灭菌柜可广泛应用于制药行业、生物工程、医疗卫生等领域。
1.2 设备基本情况设备编号:设备名称:脉动真空灭菌器型号:生产厂家:1.3 脉动真空灭菌器操作流程概述脉动真空灭菌器灭菌流程主要包括:脉动灭菌干燥和保压灭菌两程序,其中脉动灭菌干燥程序包括脉动、升温、灭菌、排汽、干燥、结束阶段;保压灭菌程序包括抽真空、保压、结束三个阶段。
1.4 设备主要技术参数1.4.1 额定工作压力:0.21 Mpa;额定工作温度:134℃;1.4.2 脉动次数设定范围:0-99次;1.4.3 灭菌时间设定范围:0-9999秒;干燥时间设定范围:0-9999秒;1.4.4 安全阀设置:≤0.23 Mpa开启;≥0.21Mpa关闭;1.4.5 工业蒸汽:0.3Mpa-0.5Mpa1.4.6 水源:压力0.15-0.3Mpa的软化水1.4.7 压缩空气:0.4Mpa-0.7Mpa1.4.8 相关文件的起草:1.4.8.1脉动真空灭菌器操作规程1.4.8.2.脉动真空灭菌器维护保养规程1.4.8.3.脉动真空灭菌器清洁消毒规程1.5 记录填写、偏差分析及变更控制1.5.1 记录填写1.5.1.1 所有验证取样记录、检验结果应记录在经批准的方案的相应的记录表格内;1.5.1.2 记录、数据的填写应遵循《记录管理规程》中相关的规定。
脉动真空灭菌柜验证方案
类别:设备验证方案部门:生产部脉动真空灭菌柜验证方案方案号:VF-01-U131-2011A01-006验证时间: 2011年XX月XX日2011年XX月XX日验证地点:无锡凯利药业多肽药物车间精制间2011年XX月目录1.验证目的 (1)2.验证范围 (1)3.验证方案起草与审批 (1)3.1验证小组成员及职责 (1)3.2验证方案起草 (1)3.3验证方案批准 (2)4验证内容 (2)4.1预确认 (2)4.2回顾性安装确认 (3)4.3运行确认 (6)4.验证结果及分析评价 (10)6. 再验证要求 (10)6.1再验证周期 (10)6.2再验证内容 (10)本公司采用张家港市环宇制药设备有限公司生产的MQS0.25型灭菌柜,张家港市环宇制药设备有限公司始建于2001年,公司拥有D1、D2压力容器制造许可证,医疗器械生产企业许可证,通过了ISO9001质量管理体系认证,符合国家GMP验证的相关要求。
1.验证目的检查并确认灭菌器安装符合设计要求,资料和文件符合GMP管理要求;检查并确认灭菌器的运行性能,看装载情况下灭菌器不同位置的热分布状况;验证被灭菌物品在预定的灭菌程序121℃,30min下,满足GMP的要求。
2.验证范围本方案适用于脉动真空灭菌器的验证.3.验证方案起草与审批3.1验证小组成员及职责部门验证人员职务验证分工生产部康国伟经理/组长负责起草验证方案、组织协调验证蒙相逢灭菌员负责验证脉动真空灭菌柜验证及撰写验证报告质管部卢明星质量管理员负责文件核查及现场监督设备工程部许建经理保证设备正常运转3.2验证方案起草起草部门签名日期生产部年月日3.3验证方案批准批准人签名日期生产部年月日4验证内容4.1预确认4.1.1供应商的资格和服务MQS0.25型脉动真空灭菌柜地址电话确认项目确认结果生产此类设备的经验、水平能否保证在安装、培训和试车方面给予全面支持培训与否技术文件(技术图样、设计资格证明)等是否完整,符合国家GMP标准单项结论:_________________________________________________________检测人:日期:年月日复核人:日期:年月日4.1.2设备特点通过对购定设备技术指标适用性的审查,本设备的特点如下:确认项目符合情况特点整体密封性好,安全可靠,操作方便.上位机采用触摸屏作为人机控制界面,可动态显示工作流程及及工作过程中的时间、温度、压力等参数,使得操作更直观、方便。
120044脉动真空灭菌柜再验证方案
XXXX室脉动真空灭菌柜再验证方案起草、审核与批准目录1.适用范围 (4)2.引用标准 (4)3.参考文件 (4)4.人员职责 (5)5.概述/背景 (7)5.1概述 (7)5. 2设备描述 (7)5.3设备基本描述 (7)6.再验证的原因及目的 (7)6.1验证的原因 (7)6.2验证的目的 (7)7.再验证范围 (7)8.再验证时间计划 (8)9.再验证程序 (8)9.1 验证前的准备工作 (8)9.2验证程序 (9)9.3仪器与材料 (9)9.4 运行再确认 (9)9.5性能再确认 (11)10.术语和定义 (17)11.再验证周期 (17)11.1周期性再验证 (17)11.2 变更性再验证 (17)12.变更控制 (17)13.偏差处理 (17)14.再验证完整性检查 (17)15.附件清单 (19)1•适用范围1.1本方案规定了XXXX室脉动真空高压灭菌柜(120044)再验证的实施内容,确认方法和标准。
1.2本方案适用于XXXX室脉动真空灭菌柜(120044)再验证的确认。
2•引用标准:2.1《药品生产质量管理规范》(2010年修订版)2.2《药品GMP旨南》(2011版)2.3《药品生产验证指南》(2003版)2.4《中华人民共和国药典》(第三部2010版)3•表3-1参考文件表4•人员职责:4.1确认/验证小组:乙脑疫苗室脉动真空灭菌柜再验证小组成员主要由乙脑疫苗室、质量保证部、工程技术部等部门人员组成。
4.2确认人员具体职责:见“表4-1确认/验证小组人员与职责”。
表4-1确认/验证小组人员与职责表5•概述/背景:5.1概述脉动真空灭菌器是完全符合GMP规范要求的湿热消毒灭菌装置。
用于耐高温、高湿的液体、设备零部件、工具、容器及无菌服等的火菌。
5.2设备描述脉动真空灭菌柜采用计算机与PLC进行自动化控制,人机界面清楚,对话方便。
灭菌程序中的主要参数,如灭菌加热速率、温度、时间等都可根据不同产品的要求设定,灭菌步骤:装箱、升温、保温(火菌)、冷却等几个过程。
脉动真空灭菌器验证方案(W调整)
脉动真空灭菌器验证方案(W调整)
为了保证脉动真空灭菌器的灭菌效果稳定可靠,需要进行验证工作,本文将就脉动真空灭菌器的验证方案进行简要介绍。
1. 设备验证
设备验证包括安装环境验证、设备性能验证和设备操作验证三个部分。
安装环境验证:在脉动灭菌器安装前,应验证其安装位置、气氛、电源电压、水电接口条件是否满足设备的要求。
设备性能验证:应使用验证试具进行性能测试,测试项目包括真空泄漏测定、脉动压力实测、微生物灭菌功率计算等。
设备操作验证:确保脉动真空灭菌器的所有操作步骤和设备说明书中的操作流程严格一致,操作人员应熟悉操作流程并能够操作设备。
2. 稳定性验证
稳定性验证主要是为了确保脉动真空灭菌器在使用过程中具有良好的稳定性,能够持续地保证灭菌效果。
稳定性验证应根据设备的具体情况制定不同的稳定性验证方案。
3. 生物负荷验证
生物负荷验证是验证脉动真空灭菌器的最重要的验证工作之一,它需要检测设备对不同微生物负荷的处理效果。
具体步骤包括选择合适的微生物负荷并将其置于验证器中,然后对其进行脉动真空灭菌,最后通过培养和检测来确定灭菌效果。
脉动真空灭菌器验证方案
动力设备部 动力设备部 动力设备部 日 检查结果 符合□ 不符合□ 符合□ 不符合□ 符合□ 不符合□ 符合□ 不符合□ 日 检查结果 符合□ 不符合□ 符合□ 不符合□ 符合□ 不符合□ 符合□ 不符合□
法 探 生 究 研 际 身 自 思 真 认 神 精 标 新 会 领 刻 深 论 理 育 教 的 关 有 习 学 复 反 我 , 来 以 革 改 程 课 施 实 从
人员
验证委员会
质量保证部 2、负责验证的协调工作,以保证按本验证方 案规定项目顺利进行。
脉动真空灭菌器验证方案
文件编号 版本号:00 第 4 页共 20 页
1、 负责取样, 检验并根据检验结果填写记录, QC 检验室 出具验证报告,报验证委员会批准。 2、负责检验用仪器、仪表校正。 1 负责验证方案、验证报告的会审会签 生产技术部 2、 负责配合动力设备部及指导针剂制剂车间 完成有关验证工作。 1、参加会签验证方案、验证报告。 2、 负责设备的安装调试及仪器、 仪表的校正, 设备动力部 并做好相应记录。 3、负责建立设备档案。 4、负责起草设备的使用、维护保养操作规程 1、负责灭菌间的清洁工作。 生产车间 2、负责安装环境符合设计要求。 3、负责起草设备清洁标准操作规程。 4、配合好动力设备部实施好各项验证工作。 物料供应部 为验证过程提供物质支持
已起草 年 月 日
符合□ 不符合□
按草拟的标准操作规程,在空载情况下肯定灭菌器各部分功能正常,符 合设计要求. 5.3.1 功能测试前灭菌器各项操作工作的确认
法 探 生 究 研 际 身 自 思 真 认 神 精 标 新 会 领 刻 深 论 理 育 教 的 关 有 习 学 复 反 我 , 来 以 革 改 程 课 施 实 从
灭菌器的各步程序过行正 常与使用说明书相符。 工作正常 压力显示正常
脉动真空灭菌柜验证方案
1. 引言脉动真空灭菌柜是一种常用于医疗、实验室和食品行业的设备,用于对物品进行灭菌处理。
为了确保脉动真空灭菌柜的正常运行和灭菌效果的稳定性,需要进行验证过程。
本文档将介绍一种脉动真空灭菌柜验证方案,旨在提供一个详细的步骤和指南,以确保验证过程的准确性和可重复性。
2. 验证目标脉动真空灭菌柜的验证目标是验证设备的关键参数和功能,包括但不限于:•温度控制的准确性和稳定性•压力控制的准确性和稳定性•真空泄漏的检测•灭菌效果的验证3. 验证步骤3.1 温度控制验证1.将温度计放置在灭菌柜内的不同位置,保证其覆盖整个使用空间。
2.打开脉动真空灭菌柜,设置温度为指定数值(例如,121°C)。
3.等待灭菌柜内的温度稳定,记录不同位置的温度。
4.比较记录的温度值与设定值,判断温度控制的准确性和稳定性。
3.2 压力控制验证1.将压力计连接到脉动真空灭菌柜的压力传感器口。
2.打开脉动真空灭菌柜,设置压力为指定数值(例如,1.2bar)。
3.等待灭菌柜内的压力稳定,记录压力值。
4.比较记录的压力值与设定值,判断压力控制的准确性和稳定性。
3.3 真空泄漏检测1.关闭脉动真空灭菌柜的门,打开灭菌柜的真空泵。
2.记录开始时的真空度值,并逐渐减小真空度。
3.在每个真空度水平上等待一段时间(例如,5分钟),记录真空度。
4.比较记录的真空度值,判断真空泄漏情况。
3.4 灭菌效果验证1.准备灭菌试剂和灭菌指示物品。
2.将灭菌试剂和灭菌指示物品放入脉动真空灭菌柜内。
3.设置灭菌程序,包括温度、压力和时间。
4.运行灭菌程序,待程序结束后取出灭菌指示物品。
5.检查灭菌指示物品的颜色变化或生长情况,判断灭菌效果。
4. 验证记录与结果在验证过程中,需要记录每一步骤的操作、测量值和观察结果。
根据记录的数据,可以得出验证结果:•若温度控制和压力控制的偏差在规定范围内,并且真空泄漏的变化较小,则认为设备通过了验证。
•若灭菌效果达到标准(例如,灭菌指示物品的颜色变化或生长情况符合规定),则认为设备通过了验证。
脉动真空蒸汽灭菌柜验证方案sc
验证方案目录1.引言1.1概述1.2验证目的2.运行及性能确认2.1空载热分布2.2满载热分布2.3满载热穿透2.4指示剂挑战性验证3.脉动真空蒸汽灭菌柜的验证总结及建议1.引言1.1概述:生产厂家:xxxxxx 规格型号:xxxxx出厂编号:xxxxx 安装位置:xxxxx本灭菌器用于生产中需要的配制用注射用水、配制器具、灌封药液输送系统、灌封机配件以及无菌衣、隔离服等的灭菌。
灭菌时须将待灭菌品放置在不锈钢灭菌车上,装载后通过轨道推入腔室内。
本设备为双扉式灭菌柜,采用饱和纯蒸汽灭菌。
灭菌物为耐高温、耐高湿物品。
1.2验证目的:确认该设备的运行性能,灭菌柜的最冷点能够保证F0≥15。
确认现行灭菌操作程序及除菌的可靠性,检验设备是否符合GMP要求。
验证操作(空载热分布,满载热分布、热穿透)由生产操作人员配合有验证资质的人员完成;有关检验工作由质检人员完成。
1.3文件:1.3.1灭菌柜操作的SOP验证厂家负责相关验证仪器设备操作SOP2. 运行及性能确认:目的:确认设备的运行性能,灭菌柜的最冷点能够保证F0≥15。
2.1空载热分布目的:检查设备在空载时热分布情况,依温度分布图,验证灭菌器温度分布的均一性和可重复性。
2.1.1工艺参数:灭菌温度条件:121℃保持时间:30min要求:温度上升均匀,灭菌阶段腔室内各点温度偏差≤±1.5℃。
2.1.2验证方法:把12支经校验的标准热电偶通过验证接口接入灭菌柜内,安装均匀分布(位置分布图见后附),测不装载物品时灭菌器腔室内不同位置温度变化值,得到温度分布图,确定最冷点,此操作进行一次,采用生产过程要求相同的操作运行条件;验证仪记录时间间隔30秒。
注:热电偶安装后探头悬在空中,不得与设备或其他物体表面接触,必要时用耐热胶带固定。
2.1.3热电偶的位置分布图和装载示意图:2.1.4 热电偶的位置:注: 2号热电偶位于灭菌器蒸汽进口附近,11号热电偶位于灭菌器底部排水口附近。
脉动真空灭菌柜设备验证方案报告
MZMQ22-0[1].6JZ脉动真空灭菌柜验证YZJS004101验证目的:验证MZMQ22-0[1].6JZ脉动真空灭菌柜是否符合其设计要求和我公司工艺要求及GMP要求。
验证范围:MZMQ22-0[1].6JZ脉动真空灭菌柜的预确认、安装确认、运行确认、性能确认及日常监测。
验证形式:前验证责任:1、验证领导小组负责人领导验证活动,审批验证方案和验证报告。
2、生产制造部负责制定验证方案和报告,收集MZMQ22-0[1].6JZ脉动真空灭菌柜各项验证试验记录,起草验证报告;负责脉动真空灭菌柜的预确认、安装确认、运行确认、性能确认,提供脉动真空灭菌柜安装平面布置图和说明书,组织厂家人员进行安装、调试并作好记录、编写脉动真空灭菌柜、安全维修规程和清洁规程,建立设备档案,验证现场的开机、运行。
3、质量管理部负责制订MZMQ22-0[1].6JZ脉动真空灭菌柜日常监测操作规程,起草本企业质量标准、取样及检验操作规程,负责取样、检验并出具检验报告,拟定MZMQ22-0[1].6JZ脉动真空灭菌柜日常监测项目,确定验证周期。
验证小组成员:目录1、引言2、预确认3、安装确认3.1设备3.1.1材料3.1.2仪器3.1.3校正3.2公用介质连接3.2.1电源3.2.2洁净蒸汽3.2.3压缩空气3.2.4冷却水3.3设备整体安装情况3.4安装确认总结4、运行确认4.1 系统确认4.2人员培训4.3 运行测试4.4 运行确认总结5、性能确认6、再验证及周期7、综合分析与总体评价8、验证小组会签1、引言1.1MZMQ22-0[1].6JZ脉动真空灭菌柜工作原理该灭菌柜使用蒸汽灭菌。
灭菌程序分为真空、升温、灭菌、排气、真空干燥、补气、结束等几个阶段。
灭菌工艺控制使用模块控制系统,灭菌过程的温度用微型打印机记录。
1.2设备主要技术参数1.3文件检查人:日期:年月日2、预确认根据我公司工艺及生产需要,在设备选型预确认的基础上,结合《设备选型与购置管理制度》,通过考察招标,同共创实业集团衡阳医疗器械有限公司签订正式的采购合同书,确认设备到货日期等相关事宜,具体工作由生产制造部负责协调解决;相关合同采购贸易部保存。
GMP脉动真空灭菌柜再验证方案
GMP脉动真空灭菌柜再验证方案GMP脉动真空灭菌柜是一种常用于医药和生物领域的设备,用于对实验室物品和器具进行灭菌处理。
为了确保设备的灭菌效果,需要进行再验证过程。
以下是GMP脉动真空灭菌柜再验证方案,详细介绍了验证过程和重要考虑事项。
一、验证目的再验证的目的是验证GMP脉动真空灭菌柜的灭菌效果是否符合规定要求,保证设备的正常运行,确保实验室物品和器具灭菌的安全可靠。
二、验证过程1.准备工作-准备所需验证设备、工具和材料,包括灭菌柜、指示剂、灭菌指示器、符合要求的灭菌物品和器具等。
-制定验证计划,包括验证方法、验证过程和所需的验证数据。
-确定验证样品和验证周期,样品要求符合实际使用情况,并具有一定的代表性。
2.预处理-准备验证样品,包括符合要求的灭菌物品和器具。
-对验证样品进行物理清洁,保证样品表面的清洁度。
3.设备调试和准备-对灭菌柜进行基本配置和调试,确保设备工作正常。
-标定灭菌柜的运行参数,如温度、压力和时间等。
4.验证过程-将验证样品放置在灭菌柜中,确保样品和灭菌柜之间的距离均匀。
-设置灭菌柜的运行参数,按照设定的程序进行灭菌操作。
-监测灭菌过程中的关键参数,如温度、压力和湿度等。
-根据验证计划,选取合适的样品进行生物指标测试,以验证灭菌效果。
-记录验证过程中的关键数据,包括设备运行参数、生物指标测试结果等。
5.验证结果分析和评估-根据验证数据,对灭菌柜的灭菌效果进行评估。
-比较验证结果和规定要求,判断灭菌柜是否符合要求。
-根据验证结果,制定必要的纠正和预防措施,如设备维护和操作规程的改进等。
6.验证报告编写和存档-根据验证结果,编写验证报告,包括验证目的、验证过程、验证结果和评估等内容。
-将验证报告进行审阅和确认,确保报告的准确性和可靠性。
-将验证报告存档,并保留一定的时间,以备日后查阅和参考。
三、重要考虑事项1.设备操作规程的合规性-确保设备操作规程符合相关法规和标准要求。
-培训相关人员,确保他们掌握设备的正确操作方法。
脉动灭菌柜温度验证方案
脉动灭菌柜温度验证方案灭菌设备,,,验证报告依据标准:国家食品药品监督管理局,,,规范设备型号: XG1.GWE-0.6B 设备名称: 脉动真空灭菌器出厂编号: 081662 日期: 制造商: 山东新华医疗器械股份有限公司服务商: 深圳市研探科技有限公司设备使用单位:石药集团河北中润制药有限公司高科生产区目录一引言灭菌器概况灭菌器验证的目的文件二确认灭菌器运行确认灭菌器运行确认灭菌器性能确认三验证内容验证设备的校正空载热分布满载热分布热穿透试验 5.生物指示剂试验四验证结果分析及评价五验证报告批准书一引言 1( 灭菌器概况该灭菌器所灭菌的物品是: 500ml大输液需灭菌的物品由灭菌器配套的消毒车装载。
消毒车共层,灭菌内室容量 1 车。
灭菌器装载能力: 100,该灭菌器使用饱和蒸汽(介质)灭菌。
灭菌程序分为注水、升温、灭菌、冷却、排水、结束等几个阶段。
灭菌工艺控制使用PLC控制系统。
灭菌程序设定为115? X30 min 。
温度控制系统使用铂热电阻(Pt100), 放置方式放置于腔室底部管路上。
灭菌过程的温度由微型打印机自动或记录仪记录。
2( 灭菌器验证的目的检查并确认灭菌器安装符合设计要求,资料和文件符合GMP的管理要求。
调查并确认灭菌器的运行性能,看装载情况下灭菌器不同位置的热分布状况。
验证被灭菌物品在预定的灭菌程序115? X30 min下,满足GMP的要求。
3( 文件检查所需的各类文件: 文件名称存放地点灭菌器说明书设备科压力容器质量保证书设备科产品及附件合格证设备科检查人: 日期: 2008 年 10 月9日二确认 1( 灭菌器安装确认 (1) 检查灭菌器的材质符合GMP要求。
部件要求材质实际安装材质灭菌器主体内壳不锈钢 304 不锈钢灭菌器管路镀锌管镀锌管灭菌器密封门内板不锈钢 304 不锈钢 (2) 检查并确认灭菌器有无外观缺陷和损坏。
结果: 灭菌器完好,无外观缺陷和损坏。
(3) 检查并确认灭菌器的安装是否牢固。
脉动真空灭菌柜再验证方案 百度版
XG1.DTA脉动真空灭菌柜再验证方案(可自行修改)XX公司X年X月X日目录1. 概述 (3)2. 验证目的 (3)3. 验证范围与项目 (3)4. 验证参与人员及职责 (4)5. 验证前检查 (5)6. 验证项目测试 (5)7. 测试结果确认 (11)8. 偏差与异常分析 (11)9. 验证评估与结论 (11)10. 审核与批准 (11)11. 再确认周期 (11)12. 验证记录清单 (11)13. 参考文献 (12)14. 修订历史 (12)1.概述本次验证的对象为XG1.DTA脉动真空灭菌柜,主要用于固体、液体、过滤器、衣服、胶塞、铝盖及空气过滤器在线灭菌的通用灭菌设备。
我公司主要用来XXX。
脉动真空灭菌柜主要采用蒸汽灭菌。
脉动真空程序基本可以分为:脉动、升温、灭菌、排汽、干燥和结束,具体如图1-1。
使用参数为XXX。
图1-1脉动真空程序设备信息如下表:2.验证目的确认该脉动真空灭菌柜的各项性能指标符合生产要求,特制订本验证方案,对脉动真空灭菌柜性能进行再验证。
3.验证范围与项目XG1.DTA脉动真空灭菌柜设备验证风险评估:根据《xxx制度》,文件编号:XXX,对XXX设备的风险评估。
风险优先数XXX.........(不同公司不同,可以是风险评估,也可以是关键部件评估,看需求。
)风险评估小组成员名单及签字见附件1。
验证范围、项目与标准:(标准根据各公司来写,有些是公司文件规定过的,或者法规)4.验证参与人员及职责本次验证活动由以下部门进行,各部门职责见下表:5.验证前检查5.1人员职责及培训确认是指所有验证参与人员职责均已明确,且已经过方案培训。
见附件2。
5.2设备校准确认指设备自带的仪器仪表均已经过校准且在校准有效期内、用于验证活动的仪器仪表经过校准且在有效期内。
见附件3。
5.3物料及试剂确认指确认验证过程中需要使用的物料及试剂的相关信息符合要求。
见附件4。
5.4文件确认是指确认验证活动相关标准操作文件及质量标准文件的为现行最新版本,且已经过批准实施。
脉动真空灭菌柜验证报告
验证文件文件名称:YYXQ.MG-204脉动真空灭菌柜验证报告文件编号:EV-ZJ006-VP01部门人员签名及日期起草人工程设备部浦杰设备副经理潘拥车间经理凌斌审核人QA主管吴鸭琴QC主管钱红梅生产总监闵文林批准人质量部周九兰江苏苏中药业集团股份有限公司本次验证概述本次验证为该设备首次,验证包括安装确认(IQ)、运行确认(OQ)、性能确认(PQ)以及仪表校验.设计确认包含:序号检查项目1 供应商的资格和服务检查2 设备结构和使用材质清单3 设计性能参数安装确认包含:序号检查项目1 文件资料确认2 安装确认内容运行确认包含:序号检查项目1 控制开关2 密封门确认3 电气系统运行确认4 管路系统确认5 急停保护6 门联锁确认7 门未关好设备不能启动确认8 阀门手动测试9 开门保护10 腔室内泄露测试11 自动保护装置12 灭菌程序测试13 真空测试程序确认性能确认包含:序号检查项目1 空载热分布2 满载热穿透目录一、验证目的 (4)二、验证范围 (4)三、验证类型 (4)四、验证计划时间 (4)五、设备概述 (6)六、设计确认(DQ) (7)1、设计确认目的 (7)2、供应商的资格和服务检查 (7)3、设备使用材质、结构和部件清单 (7)4、设计性能参数 (7)5、设计确认评价 (7)七、安装确认(IQ) (7)1、安装确认目的 (7)2、随机文件以及附件确认内容 (7)3、安装确认内容 (8)4、安装确认结论 (9)八、运行确认(OQ) (10)1、仪表校验 (10)2、OQ测试 (11)3、测试结论 (27)九、性能测试(PQ) (28)1、温度验证仪热电偶的前校正 (28)2、测试前准备 (31)3、空载热分布测试 (32)4、满载热穿透 (36)5、热电偶的后检查 (40)6、生物挑战性试验 (45)7、性能确认总结 (47)十、验证总评价 (48)十一、再验证周期 (48)一、验证目的为满足我公司购买的卫生级脉动真空灭菌柜满足新版GMP生产要求,对小容量注射剂车间YYXQ.WG卫生级脉动真空灭菌柜的验证。
脉动真空灭菌器验证方案(最新版)
***脉动真空灭菌器验证方案20**年**月验证方案的起草与审批方案实施日期:目录1.验证目的 (4)2.验证范围 (4)3.验证职责 (4)4.验证指导文件 (5)5.术语缩写 (5)6.概述 (6)7.验证实施前提条件 (8)8.人员确认 (8)9.风险评估 (8)10.验证时间安排 (10)11.验证内容 (10)12.偏差处理...................................................... 错误!未定义书签。
13.风险的接收与评审 .............................................. 错误!未定义书签。
14.方案修改记录 .................................................. 错误!未定义书签。
15.验证计划...................................................... 错误!未定义书签。
16.附件.......................................................... 错误!未定义书签。
1.验证目的通过安装确认、运行确认和性能确认,确定该设备的安装、资料等符合预期要求;设备的运行符合说明书的设计要求;该设备按拟定的标准操作规程操作,灭菌器内温度分布均匀性及灭菌效果等达到使用要求,性能稳定、可靠。
根据GMP要求制定本验证方案,作为对***型脉动真空灭菌器进行验证的依据。
2.验证范围适用于对计划安装于***生产车间***房间(编号:),用于的***剂型的***用途的***型脉动真空灭菌器的安装、运行以及性能进行确认。
3.验证职责3.1.验证委员会3.1.1.负责所有验证工作的组织和领导。
3.1.2.负责对验证系统的风险评估结果进行审核和批准。
3.1.3.负责对验证中出现的偏差和验证结果进行分析讨论,并作出评价,决定再验证周期。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
脉动真空灭菌柜验证案
执行部门:质管部
验证时间:2015年01月-05月
xxxxxxxxx公司
脉动真空灭菌柜验证案
验证文件编号:xxxxxxxxx
1验证目的
用试验来证实灭菌柜灭菌运行的可靠性及灭菌效果的重现性(灭菌物品的适用性)。
2 设备描述
脉动真空灭菌柜主要由柜体、密封门、保温层及装饰外罩组成,利用饱和纯蒸汽为灭菌介质,利用蒸汽冷凝时释放出大量潜热和湿度的物理特性,使被灭菌物品处于高温和润湿的状况下经过设定的恒温时间,使细菌的主要成分蛋白质凝固而被杀死。
设备为卧式双层结构。
控制系统主要由主控制器PLC、微机触摸屏、打印机及其他控制元件组成。
2.1 脉动真空灭菌柜配置表:
2.2 主要技术参数
3 案制定依据
本案的制定依据为农业部颁布的《兽药生产质量管理规》即兽药GMP,中国兽药典2010年版质量检验法与标准,并参照兽药GMP认证要求进行。
4 验证围
4.1 灭菌柜通过安装和性能调试后,在近几年运行过程中,未进行重大维修,对照厂家给予的灭菌柜性能验证报告,其参数无变化,故只做满负荷运行状态的灭菌效果验证。
4.2 验证灭菌柜位置:质检室灭菌间
5 职责
6 生物指示剂
品名:四环牌ME-压力蒸汽灭菌生物指示剂
规格:该生物指示剂为5.0×105~5.0×106cfu/片
批号:20130103
生产厂家:北京四环卫生药械厂有限公司
7 试验操作及检验
7.1 取5.0×105--5.0×106cfu/片的生物指示剂,放在被灭菌的实验物品或者实验废弃物部,并将该灭菌物品置于灭菌柜蒸汽出口附近。
然后装入灭菌物品,关闭柜门;按照《脉动真空灭菌柜标准操作规程》操作,121℃、灭菌30分钟。
灭菌完毕,即刻将生物指示剂取出,盖朝上垂直握于手中,用专门工具夹碎管安瓿,让培养液流出浸没菌片,置于56℃~60℃恒温培养箱培养24小时观察初步结果,48小时观察最终结果。
7.2 如灭菌物品中有液体,将灭菌后的液体取样做无菌检验。
7.3 以上操作若不合格,改变灭菌柜物品放置数量或放置式直到合格为止。
8 合格标准
8.1 生物指示剂培养24~48小时观察结果,对照为米黄色,若培养基不变黄为灭菌合格。
8.2 无菌检验应为阴性。
9 验证期
针对该设备的使用情况,为保证工艺质量,需要对设备进行必要的再验证,并及时填写记录。
9.1 设备使用满一年后,必须进行再验证。
9.2 设备进行重大维修后,必须及时进行再验证。
9.3 设备连续停用一年以上,重新进行投产前必须进行再验证。
验证时间进度表
10 支持文件
10.1 《脉动真空灭菌柜标准操作规程》
10.2 《灭菌岗位操作规程》10.3 验证原始记录
《培训签到表》
《培训记录表》
《高压蒸汽灭菌柜使用记录》
《灭菌效果统计表》
《无菌检验记录》
11 验证完毕后出验证报告
验证报告
SK/QR-03-106 验证文件编号:xxxxx
1 验证概述
(阐述验证背景,对待验证的厂房设施、设备、工艺等简要的描述,强调关键部分)2 围
(阐述测试的容,包括通过这些测试来验证哪个或哪些设备、工艺或系统)
3 验证容
(1)测试名称:XXX
测试法:(详细描述如测试)
接收标准:(列出围或参照已有的标准)
测试结果:
4 结论
5 支持文件:
(列出或附上支持文件,表格等相关容)
6 对该单项验证的建议
培训签到表
培训名称:培训部门:培训时间:
培训记录表
无菌检验记录
灭菌效果统计表
检查者:复核者:年月日
高压蒸汽灭菌记录
z
z。
