皮带输送机设备安装一般方法1 设备基础验收对土建施工交工的基础,要按照图纸及验收规范进行验收。
验收时要复测基础的中心线标高、几何尺寸,对于预埋螺栓的位置、高度、规格、螺纹长度及表面的清洁度等要符合设计规范要求。
基础验收标准:①坐标位置:纵横中心线位置偏差±2mm。
②基础各不同面标高偏差-20mm。
③基础平面外形尺寸偏差±20mm。
④基础凸台上平面偏差-20mm,凹台偏差+20mm。
⑤基础上表面水平5mm,全长不大于10mm。
2中心标板和基准点的设置在设备未安装之前,首先根据设计、安装和将来对设备进行检修时的需要,绘制永久中心标板和永久基准点布置图,在图中标明永久中心标板和永久基准点的编号、设置位置。
根据安装需要以永久基准线和基准点为准,增设辅助中心标板及基准点。
永久中心标板永久基准点3垫板施工设备安装调整垫板采用座浆方法(即流动灌浆方法)进行施工。
对于主要设备安装调整垫板采用流动灌浆方法,流动灌浆使用高强灌浆料。
施工前,对利旧设备(搬迁设备)全面进行检查、维修,对转动、传动部位进行清理、大修,构件、支撑进行检查修理并作出相应的技术鉴定,对受力的柱、支撑要进行特别鉴定,避免出现不良后果。
根据设备布置图、设备基础螺栓布置图及斜垫板的组合高度确定座浆垫板上平面的标高。
以设备的重量,基础螺栓的紧固力及垫板的数量等确定垫板的尺寸大小。
垫铁的放置:应保证每条地脚螺栓不少于二组,垫铁应放在靠近地脚螺栓底座主要受力部位下方,相邻两组垫铁间的距离宜为400-800mm;斜垫铁应成对使用,每组垫铁不宜超过5块。
厚的平垫铁放在下面,薄的放在中间,且不小于2mm,找正后将垫铁相互定位焊牢。
设备调平后,垫铁端面应露出设备底面外缘,平垫铁宜露出10-30mm,斜垫铁宜露出10-50mm。
垫铁组伸入设备底座底面的长度应超过设备地脚螺栓中心。
垫铁安装后做好记录,进行二次灌浆。
根据垫板埋设示意图确定该设备二次灌浆模板的规格尺寸,模板采用厚度δ=1mm的钢板。
带式输送机的基本布置方式
带式输送机的基本布置方式
1 带式输送机
带式输送机是一种具有起吊、搬运、提起、拆卸、分类、排放、装卸等功能的机械设备,它的原理是通过带式输送结构来将物料运输至所需的位置,能够节省人力和物力,可以解决延时运输和单向运输的痛点,提高效率,受到广大客户的青睐。
2 带式输送机的基本布置方式
1. 该设备需要按照物料需要水平或垂直布置,并且放置在行人和机器安全运行的位置,建议两侧留有安全隔离距离;
2. 对于输送量在500立方米/小时,小型带式输送机布置空间需要2*2米;
3. 对于输送量在1000立方米/小时,中型带式输送机布置空间需要6*1.6米;
4. 对于输送量超过1000立方米/小时,大型带式输送机布置空间需要10*2米;
5. 带式输送机的安全性能很重要,应及时进行维护和检查;
6. 带式输送机钢丝带主要采用碳钢拉伸机械布置,拉伸力应满足带式输送机载荷要求,若带子拉伸未达标,会引起带子脱落;
7. 售后保养,外部清洁时要严格遵循有关环保标准,可采用高压水枪和抹布的形式,避免直接用水浸入设备内部;
8. 机器内部储位应锥形布置,保证材料能够均匀扩散,平衡整体负荷,使设备维护和定期抽检的工作更顺利。
综上所述,要根据物料需求安排带式输送机的布置方式,以保证其安全、有效性和高效性。
安装完成后要加强维护保养,及早发现问题,及时解决,以免造成损失。

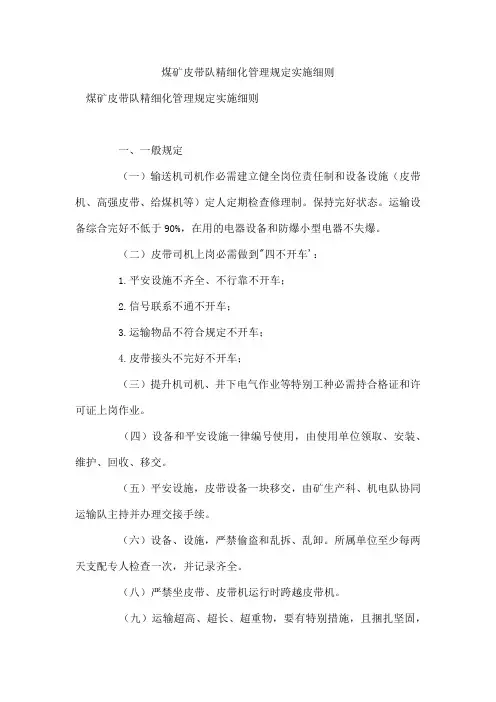

煤矿皮带队精细化管理规定实施细则
