06.CH-600.SYH-400型三维运动混合机实用实用标准操作规程

目的
建立GH-600、SYH－400 型三维运动混合机的标准操作规程，正确操作该机器，以防止事故发生，延长设备使用寿命。

范围
适用于GH-600、SYH－400型三维运动混合机的操作
责任
车间主任、车间技术员、岗位操作工
内容
1 据物料的混合要求，设定时间继电器的混合时间。

2 确定调速电机控制器的旋钮调到零点，并将其电源开关接通。

3 合好电源开关，按绿色的启动电源钮，启动电机旋转，此时设备并没有运动，这时启动转差离合器控制装置的启动开关，慢慢调节转差离合器控制装置的调速按钮，使设备的物料桶开始转动，直至达到要求转速。

4 设备运行达到预定的时间，设备自动停止工作，此时请将控制装置的调速开关关闭，将调速旋钮调回到零位。

5 每次开机前，都要检查控制器调速开关是否处在关闭档，调速旋钮是否指在零位，如不是请归位后再开机。

6 开机调整调速旋钮，慢慢使混合桶的加料口调至适当位置停机，关闭电源，打开加料器，添加物料，最大装载为料桶容积的80%，盖紧顶盖，防止松动。

7 在操作过程中，如发现异常现象，应立即停车检查。

8工作结束后，请作好清洁工作，以免粉尘进入机器或渗入轴承之中。

培训
1培训部门：设备动力部
2 培训对象：车间主任、车间技术员、岗位操作工
3 培训时间：0.5小时。

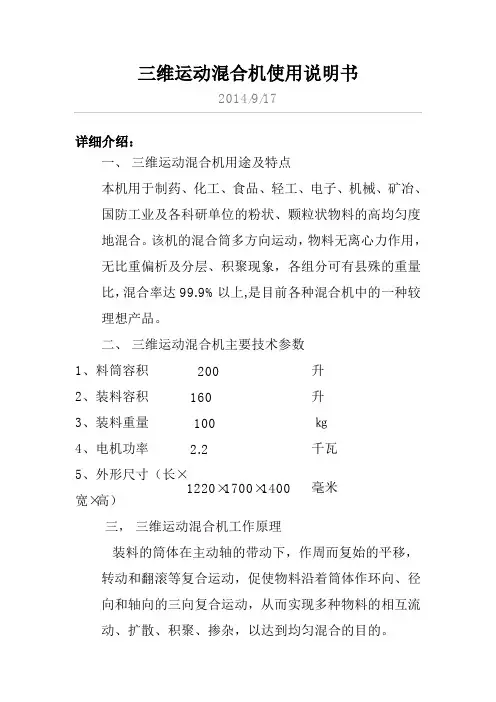

三维运动混合机使用说明书

三维运动混合机使用说明书2014/9/17详细介绍：一、三维运动混合机用途及特点本机用于制药、化工、食品、轻工、电子、机械、矿冶、国防工业及各科研单位的粉状、颗粒状物料的高均匀度地混合。

该机的混合筒多方向运动，物料无离心力作用，无比重偏析及分层、积聚现象，各组分可有县殊的重量比，混合率达99.9%以上,是目前各种混合机中的一种较理想产品。

二、三维运动混合机主要技术参数1、料筒容积 200 升2、装料容积 160 升3、装料重量 100 ㎏4、电机功率 2.2 千瓦5、外形尺寸（长×1220×1700×1400 毫米宽×高）三，三维运动混合机工作原理装料的筒体在主动轴的带动下，作周而复始的平移，转动和翻滚等复合运动，促使物料沿着筒体作环向、径向和轴向的三向复合运动，从而实现多种物料的相互流动、扩散、积聚、掺杂，以达到均匀混合的目的。

三、三维运动混合机安装本机只要安置在结实较平的地面上（不平面度≤3/1000）即可。

本机功率为2.2千瓦，总进线为三根相线及一根中线到设备。

在混合机的最大工作区做标识,以免工作时碰伤工作人员。

四、三维运动混合机操作1. 检查电源是否符合要求。

2. 检查本机所有电器、仪表是否正常完好。

3. 先空运转,检查主动轴转向是否与标识一致。

4. 按规定装料量装料混合五、三维运动混合机注意事项：1. 本设备外壳必须有良好的接地。

2. 料筒和摇臂部分要实行三维空间运动，故用户必须在设备回转范围内设有防护栏杆或明显的警界线，以防发生人身事故。

七、三维运动混合机维护与保养1、减速机和轴承处应定期注入润滑油和润滑脂。

2、定期检查各传动部份的运转情况及各紧固件部位的松动情况。

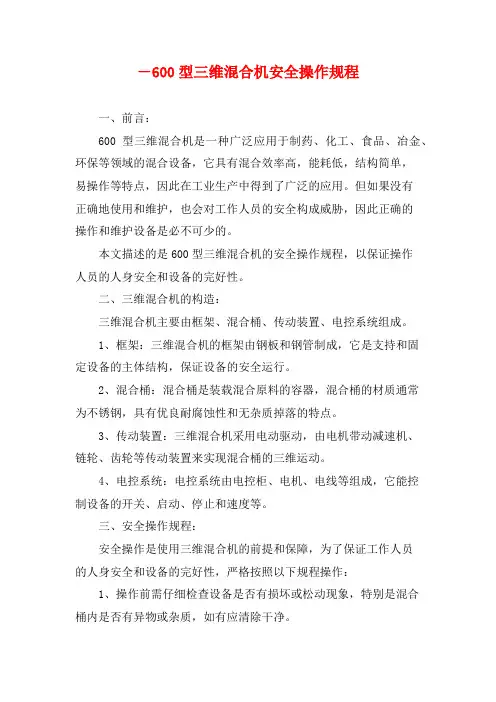

-600型三维混合机安全操作规程

－600型三维混合机安全操作规程一、前言：600型三维混合机是一种广泛应用于制药、化工、食品、冶金、环保等领域的混合设备，它具有混合效率高，能耗低，结构简单，易操作等特点，因此在工业生产中得到了广泛的应用。

但如果没有正确地使用和维护，也会对工作人员的安全构成威胁，因此正确的操作和维护设备是必不可少的。

本文描述的是600型三维混合机的安全操作规程，以保证操作人员的人身安全和设备的完好性。

二、三维混合机的构造：三维混合机主要由框架、混合桶、传动装置、电控系统组成。

1、框架：三维混合机的框架由钢板和钢管制成，它是支持和固定设备的主体结构，保证设备的安全运行。

2、混合桶：混合桶是装载混合原料的容器，混合桶的材质通常为不锈钢，具有优良耐腐蚀性和无杂质掉落的特点。

3、传动装置：三维混合机采用电动驱动，由电机带动减速机、链轮、齿轮等传动装置来实现混合桶的三维运动。

4、电控系统：电控系统由电控柜、电机、电线等组成，它能控制设备的开关、启动、停止和速度等。

三、安全操作规程：安全操作是使用三维混合机的前提和保障，为了保证工作人员的人身安全和设备的完好性，严格按照以下规程操作：1、操作前需仔细检查设备是否有损坏或松动现象，特别是混合桶内是否有异物或杂质，如有应清除干净。

2、操作人员应按照操作程序进行操作，操作前应穿戴必要的劳保用品，如帽子、手套、工作服等。

3、操作时应认真阅读操作说明，并按照说明进行操作，如操作中遇到问题应停止操作并联系设备维修人员。

4、操作中不能戴手表、项链等饰品，更不能在操作状态下戴耳机或使用手机等干扰注意力的器械。

5、设备操作中应保持站稳姿势，不能离开操作区域，并避免身体接触到旋转的部件。

6、操作时要注意设备的负荷，避免超负荷运行，以延长设备的使用寿命。

7、操作结束后要及时关闭电源，并对设备进行清理和维护，保持设备的清洁和良好状态。

8、对于接触混合桶原料的工作人员，应保持手部干净，使用工具清洁混合桶内部，并避免直接用手接触混合原料。

三维运动混合机操作、维护保养规程

1、目的建立使用三维运动混合机的安全操作、维修保养操作规程，保证设备的正常运行。

2、适用范围适用于三维运动混合机。

3、职责分工生产部、三维运动混合机操作者对本文件执行负责。

4、正文4.1 操作者应经过岗位培训，取得岗位操作证，并熟悉设备使用说明书，及工作原理，掌握操作技能。

4.2 开机前准备工作4.2.1 开机时，必须将离合器脱开（操作手柄在“分”的位置），空载启动电机运转正常后，将手柄拨至“合”的位置闭和离合器），是混合机开始运作。

4.2.2 观察料桶运动位置，操作离合器使加料口处于理想的加料位置，脱离离合器，切断电源，松开加料口卡箍，取下平盖进行加料，加料量不得超过额定装量。

4.2.3 加料完毕后，盖上平盖，上紧卡箍（采用真空上料时，应旋紧吸料接口及真空管接口专用密封盖）即可开机进行混合。

4.3 开机运行4.3.1 根据工艺要求，调整好时间断电器。

4.3.2 严格按4.2.1规定的程序操作，开机进行混合。

4.3.3 混合机到设定的时间会自动停机，如出料口位置不理想，可再次按4.2.2规定的程序操作，用手操作离合器（分、合），将出料口调整到最佳位置，切断电源，方可开始出料操作。

4.3.4 出料时打开出料口蝶阀即可出料。

4.3.5 出料时应控制出料速度，以便控制粉尘及物料损失。

4.4 使用注意事项及故障处理4.4.1 必须严格按4.2.1规定的程序操作。

4.4.2 设备运行时，严禁进入混合桶运动区内。

4.4.3 在混合桶运动区范围以外应设隔离标志线，以免人员误入运动区。

4.4.4 设备运行时，如出现异常情况，应停机检查并通知维修班。

4.5 维护与保养4.5.1 加料，清洗时应防止损坏加料口及桶内抛光镜面，以防止密封不严与物料粘积。

4.5.2 定期检查皮带及链条的松紧，必要时进行调整或更换。

4.5.3 定期给链条及离合器拨叉处及被动轴前端游动滑块涂润滑油。

4.5.3 保持设备表面清洁，周围无杂物，清洗混合桶时不要将水溅到设备控制面板上。

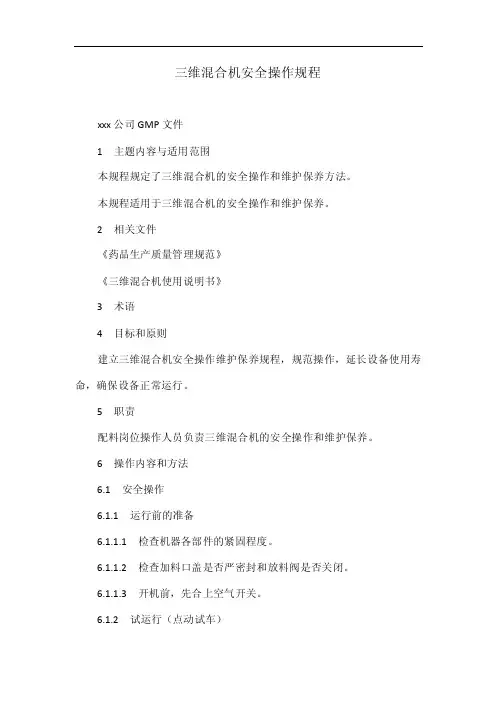

三维混合机安全操作规程

三维混合机安全操作规程xxx公司GMP文件1 主题内容与适用范围本规程规定了三维混合机的安全操作和维护保养方法。

本规程适用于三维混合机的安全操作和维护保养。

2 相关文件《药品生产质量管理规范》《三维混合机使用说明书》3 术语4 目标和原则建立三维混合机安全操作维护保养规程，规范操作，延长设备使用寿命，确保设备正常运行。

5 职责配料岗位操作人员负责三维混合机的安全操作和维护保养。

6 操作内容和方法6.1 安全操作6.1.1 运行前的准备6.1.1.1 检查机器各部件的紧固程度。

6.1.1.2 检查加料口盖是否严密封和放料阀是否关闭。

6.1.1.3 开机前，先合上空气开关。

6.1.2 试运行（点动试车）使用前进行一次空运转，先打开离合器，把程序开关打至恒速，再按点动运行，检查、观察设备空转状况，然后设置1分钟记时试车，检查时间继电器工作是否有效。

停机，关掉离合器。

将程序控制键开至调速运行。

按下绿色起动按钮，设备运转。

检查变频调速器工作是否有效，并且检查设备噪声、振动情况。

6.1.3 生产6.1.3.1 加料时先用点动按钮把混合桶加料口调至最佳位置,然后停车,切断空气开关（关闭放料阀，锁紧出料口卡箍）。

打开加料盖，加料至所需混合重量（容积），关闭加料xxx公司GMP文件三维混合机安全操作维护保养规程口，锁紧加料口卡箍。

6.1.3.2 打开空气开关,设定混合时间，设定由变频调速器所调整的混合转速，让混合机按设定时间和设定转速自动运转。

6.1.3.3 按下绿色起动按钮，接通电源，按一下“RUN”程序控制键，电机开始运转。

并在规定时间完成恒速旋转混合，待机器自动停机，关掉离合器，再合上空气开关，然后操作程序控制键至变速位置，进行变频调速操作，待全部程序完成后混合结束。

6.1.3.4 放料时，用点动按钮把混合桶放料口调至最佳放料位置时停机，放置好盛料桶，松开放料口卡箍，打开蝶形阀将混合好的颗粒放入容器内，扎口暂存在中转室内定置存放好，待检，放完后。

SYH型三维运动混合机,粉料三维混合设备

一、SYH型三维运动混合机，粉料三维混合设备概述：固体粉粒物料的混合是常见的单元操作。

医药工业对物料的混合则有更高的要求：混合均匀度高、密封生产、不得交叉污染、批号管理严格、设备符合洁净区要求等。

常见的回转式混合设备存在着混合效果不理想、装料系数低、进出料困难、不易清洗等缺点。

SYH系列三维运动混合机则解决了上述问题。

该机装料系数大、混合均匀度高、易出料、易清洗、符合GMP要求。

二、SYH型三维运动混合机，粉料三维混合设备该机结构特点：SYH系列三维运动混合机由机座、传动系统、万向摇臂、混合筒及电器控制系统组成。

1、机座该机座由型钢制作，外封不锈钢板。

机座结构合理，能有效的稳定整机。

2、传动系统该机的传动系统由电机、链轮、链条组成。

结构简单、运转平稳、噪音低。

3、万向摇臂为使混合筒能在三维立体空间做复杂的平移、转动、摇滚运动，该机设计有独特的主动、被动双轴及二轴端Y型万向摇臂机构。

被动轴做有柔性设计，使该机运转灵活、轻便。

调试、使用、维护方便。

万向摇臂采用全不锈钢制作，并经精密抛光处理，造型美观，可在洁净区使用。

4、混合筒本机混合筒置于两个既交叉又相互垂直的空间，分别由两个万向摇臂连接主、被动轴。

混合筒由筒身、正锥台进料端、偏心锥出料端、进料口及出料阀组成。

混合筒采用不锈钢制作，其外壁均经过精密抛光处理。

筒体气密性好，平滑光洁无死角、无残留、易清洗。

进料口采用法兰密封，操作方便、气密性好。

出料端采用独特的偏心锥台，不对称的设计利于物料的均匀混合，放料时出料口处于混合筒的最低位置，保证能将物料放尽。

出料匪采用蝶阀，密封性能好、出料方便、操作简单、无残留。

三、SYH型三维运动混合机，粉料三维混合设备工作原理：SYH系列三维运动混合机具有以上独特的结构，其工作原理也与传统的回转式混合机不同。

它在三维立体空间上做独特的平移、转动、摇滚运动，使物料在料筒处于“旋转窜动—平移—颠倒落体”等复杂的运动状态。

产生一种交替脉冲，连续不断的推动物料。

06.CH-600.SYH-400型三维运动混合机标准操作规程

目的
建立GH-600、SYH－400 型三维运动混合机的标准操作规程，正确操作该机器，以防止事故发生，延长设备使用寿命。

范围
适用于GH-600、SYH－400型三维运动混合机的操作
责任
车间主任、车间技术员、岗位操作工
内容
1 据物料的混合要求，设定时间继电器的混合时间。

2 确定调速电机控制器的旋钮调到零点，并将其电源开关接通。

4 设备运行达到预定的时间，设备自动停止工作，此时请将控制装置的调速开关关闭，将调速旋钮调回到零位。

5 每次开机前，都要检查控制器调速开关是否处在关闭档，调速旋钮是否指在零位，如不是请归位后再开机。

6 开机调整调速旋钮，慢慢使混合桶的加料口调至适当位置停机，关闭电源，打开加料器，添加物料，最大装载为料桶容积的80%，盖紧顶盖，防止松动。

7 在操作过程中，如发现异常现象，应立即停车检查。

8工作结束后，请作好清洁工作，以免粉尘进入机器或渗入轴承之中。

培训
1培训部门：设备动力部
2 培训对象：车间主任、车间技术员、岗位操作工
3 培训时间：0.5小时。

混合机安全操作规程(12篇范文)

混合机安全操作规程（12篇范文）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!混合机安全操作规程（12篇范文）【第1篇】混合机安全操作规程一、操作1、使用前先进行空车运转，机体应平稳，若出现异常震动，应观察出料机构工作是否正常。

SYH型三维混合机操作规程

SYH型三维混合机操作规程SYH型三维混合机是一种常用于制药、食品等行业中的混合设备。

本文将介绍SYH型三维混合机的操作规程，以确保操作人员的安全和设备的正常运转。

一、操作前准备1.设备检查在使用SYH型三维混合机之前，必须对设备进行检查和清洁。

检查应包括以下项目：•各电气元件、阀门和管路是否完好无损；•运转部位是否润滑良好；•混合简内有无杂物和过多的残料；•进口和出口管路是否畅通。

在确认设备正常无损之后，进行清洗，并进行三废的分类存放。

2.环境检查为确保操作人员的安全，操作前还应仔细检查工作环境。

需注意以下事项：•工作地点周围必须保证无防爆品；•地面应平整、无障碍物;•工作室内通风良好。

确认以上环境无隐患后，再开始操作设备。

二、操作流程1.开机准备首先，操作人员需要进行开机准备。

具体步骤如下：1.将混合筒的盖子打开，并将需要混合的物料加入筒内；2.按下电源开关，打开主电源，启动电机；3.将混合筒盖子紧密按照设备安装说明加以安放。

2.操作注意事项在操作SYH型三维混合机时，应注意以下事项：1.严格按照运转要求进行操作，如需停机时，应关闭主电源。

2.不得将手或其他部位伸入运转设备内部进行清理。

3.遇到异常情况应立即停机并检查原因，经确认后方能继续使用。

4.操作过程中应注意观察运转设备的运行是否正常、有无异音、有无振动等。

如出现问题应及时停机检查排除故障。

5.关机步骤完成混合后，需要停止设备并进行清理，具体步骤如下:1.关闭主电源；2.打开机器盖子，从混合筒中取出物料；3.将混合筒内部进行彻底清理；4.关闭混合筒盖子。

三、注意事项在操作SYH型三维混合机时，还需注意以下事项：1.操作人员必须经过专业培训或具有相关工作经验，并获得相关操作资格证书。

2.所有操作都必须由专人操作，绝不能将操作设备私自转让给非所指定人员。

3.未进行专业培训或无资格证件者，不得擅自操作该设备。

4.确认操作过程中不得发生的违禁行为，如吸烟、使用火种、喧哗打闹等行为。

SYH系列三维运动混合机

SYH系列三维运动混合机用途及特点：本机用于制药、化工、食品、轻工、电子、机械、矿冶。

国防工业以及各科研单位的粉状、颗粒状物料的高均匀度混合。

该机工作时，混料筒具有三维运动（在进行自转的同时进行公转），一方面具有强烈的揣动作用，另一方面有翻转和平移运动，克服了离心力的影响，从而使物料在流动、剪切、平移和扩散的作用下，使其由集聚到分散状态并互助掺杂，不会产生偏析和积聚现象，保证了物料混合均匀，均匀度可达99.9%以上，是目前各种混合机中的理想产品SYH系列三维运动混合机主要技术参数：一、本机采用整机就位，600升以下不需要安装地脚螺栓，但安装地面需要平整（不平度≤3/1000）。

设备就位后，应消除底部四周与地面之间的间隙。

二、电源的接线参见电气原理图。

三、当接通电源进行空载试车时，应注意主轴的转向是否与箭头转向相符，如不符，可通过电源换相来调整。

四、空载试车时，如发现机架有抖动，可在底部加10-20mm橡胶防震垫来解决。

五、如出料高度不满足用户的工艺要求，用户可根据需要在底部做加高基础，但需用螺栓固定机架。

六、安装完毕，操作前，应进行空载试转10-15分钟，方可正式操作。

SYH系列三维运动混合机工作操作：一、本机采用变频调速，开机前接通总电源，旋开急停按钮(电源指示灯亮)，然后启动电机按钮，再在变频调速面板上设置变频调速的参数，具体设定方法，请见LG变频器用户手册，混合频率设定在15HZ左右，设定完成后既可通过FWD 或REV使电机按设定频率进行正转或反转运行，混合开始。

二、如用户需混合时间设定，本机装有时间继电器，用户可根据物料的混合时间设定，到时主机会自动停转。

三、混合结束，按开机顺序反之关机。

SYH系列三维运动混合机注意事项：一、本机的混合是三维空间混合，故在料桶的有效运转范围内用户应加安全防护栏，以免发生人身安全事故。

二、在装、卸料时，设备必须停机，以防电器失灵，造成不必要的事故。

三、设备在运转过程中，如发现有异常情况，应立即停机检查，待排除事故隐患后方可开机。

SYH-600型三维运动混合机标准操作规程

1. 目的：建立SYH-600型三维运动混合机标准操作规程，确保设备正常运行。

2. 范围：适用于SYH-600型三维运动混合机。

3. 责任：车间主任、质量监督员、车间设备管理员、维修工、工序组长、操作人员。

4. 内容：4.1 操作程序4.1.1 开机前的准备4.1.1.1 检查确认SYH-600型三维运动混合机已清洁，待用。

4.1.1.2 合上机箱内空气开关，再打开钥匙开关，电源指示灯亮，观察变频器显示是否已回“零”位，检查电源电压是否正常。

检查结束后关闭钥匙开关。

4.1.1.3 检查皮带松紧程度，检查主轴、转筒连接部位是否紧固无松动。

4.1.2 开机及运行4.1.2.1 通过时间继电器，设置工艺要求的时间。

先按动时间继电器显示面板下部一排白色小按钮中最右边（面朝面板站立）的档位选择按钮，选择m/s档位，此时左起前两位表示分钟，后两位表示秒数，从左到右依次按动标有加号及减号的小按钮实现混合时间的选定。

4.1.2.2 打开钥匙开关，通过按动代表升降的三角形钮设定转速，一般设定在30-35HZ左右，若不要求设定转速则设备默认最高转速。

4.1.2.3 点动运行一下混合机（按动启动按钮，随即按下停止按钮，使设备运行一个很短暂的时间），确认设备空载无异常，同时将滚筒调整到适合加料的位置（可通过反复点动设备实现），随后关闭钥匙开关。

4.1.2.4 检查确认出料阀已经紧闭，打开上盖，将待混物料加入。

加料结束后，盖上平盖，上紧螺丝，即可进行混合操作。

4.1.2.5 确认进、出料均已紧闭且出料阀开关杆已正确锁紧，确认运动区已无人员活动、无其他障碍物，打开钥匙开关，按动启动按钮，启动机器，机器将按照设定的混合时间与转速进行运转。

4.1.2.6 达到预定混合时间后，设备停止运转，此时如出料口位置不佳，可反复点动操作，将出料口调整到最佳位置，关闭钥匙开关切断电源后，方可进行出料操作。

4.1.2.7出料时，打开出料口蝶阀即可将料放出。

升三维混合机安全操作及保养规程

升三维混合机安全操作及保养规程
为保证升三维混合机的正常运转，保护生产人员的安全与设备的寿命，制定以下安全操作及保养规程，希望所有使用者认真遵守。

一、安全操作规程
1.使用前检查
每次使用前必须对升三维混合机进行如下的检查：
•检查电源线是否破损、老化或插头松动
•检查设备是否有裂纹或变形
•检查开关、按钮是否正常
2.操作时注意事项
•操作前必须佩戴个人防护装备，如手套、护目镜等
•操作时禁止戴手表、项链等容易被夹住的物品
•操作一定要看清楚，避免疏忽造成安全事故
•操作时禁止搬弄不应该搬弄的物品，如主机、电线等
3.紧急情况处理
•如发现设备出现异常，应立即停止使用并通知有关管理人员进行维修
•在使用过程中，如发现火灾、爆炸、泄漏等紧急情况，必须第一时间向有关岗位报警，并采取应急措施
二、保养规程
1.清洁升三维混合机
定期对升三维混合机进行清洁，有助于设备保持良好的性能，延长使用寿命。

•清洁前，必须将设备断电并撤掉电源插头
•轻柔使用清洁剂擦拭设备外表面，并用干净的布擦干
2.设备保养与维护
设备的保养与维护旨在延长设备的使用寿命，提高设备的可靠性和性能。

•每隔3个月对设备进行一次保养
•对设备进行注油，使得设备运作更加顺畅
•定期检查设备零部件是否有变形、磨损、腐蚀现象
三、注意事项
•遵守使用规程
•定期维修保养
•运行设备过程中，不得擅自操作设备
•在设备上加装附件时必须经过设备生产厂家确认和同意总之，升三维混合机的使用人员必须严格遵守该规程，保持设备使用的安全性，延长设备的使用寿命。

SYH型三维运动混合机,粉料三维混合设备

一、SYH型三维运动混合机，粉料三维混合设备概述：固体粉粒物料的混合是常见的单元操作。

医药工业对物料的混合则有更高的要求：混合均匀度高、密封生产、不得交叉污染、批号管理严格、设备符合洁净区要求等。

常见的回转式混合设备存在着混合效果不理想、装料系数低、进出料困难、不易清洗等缺点。

SYH系列三维运动混合机则解决了上述问题。

该机装料系数大、混合均匀度高、易出料、易清洗、符合GMP要求。

二、SYH型三维运动混合机，粉料三维混合设备该机结构特点：SYH系列三维运动混合机由机座、传动系统、万向摇臂、混合筒及电器控制系统组成。

1、机座该机座由型钢制作，外封不锈钢板。

机座结构合理，能有效的稳定整机。

2、传动系统该机的传动系统由电机、链轮、链条组成。

结构简单、运转平稳、噪音低。

3、万向摇臂为使混合筒能在三维立体空间做复杂的平移、转动、摇滚运动，该机设计有独特的主动、被动双轴及二轴端Y型万向摇臂机构。

被动轴做有柔性设计，使该机运转灵活、轻便。

调试、使用、维护方便。

万向摇臂采用全不锈钢制作，并经精密抛光处理，造型美观，可在洁净区内使用。

4、混合筒本机混合筒置于两个既交叉又相互垂直的空间，分别由两个万向摇臂连接主、被动轴。

混合筒由筒身、正锥台进料端、偏心锥出料端、进料口及出料阀组成。

混合筒采用不锈钢制作，其内外壁均经过精密抛光处理。

筒体气密性好，平滑光洁无死角、无残留、易清洗。

进料口采用法兰密封，操作方便、气密性好。

出料端采用独特的偏心锥台，不对称的设计利于物料的均匀混合，放料时出料口处于混合筒的最低位置，保证能将物料放尽。

出料匪采用蝶阀，密封性能好、出料方便、操作简单、无残留。

三、SYH型三维运动混合机，粉料三维混合设备工作原理：SYH系列三维运动混合机具有以上独特的结构，其工作原理也与传统的回转式混合机不同。

它在三维立体空间上做独特的平移、转动、摇滚运动，使物料在料筒内处于“旋转窜动—平移—颠倒落体”等复杂的运动状态。

三维运动混合机操作、维护保养规程

陕西华泰药业有限公司GMP文件—操作规程目的：依据三维运动混合机操作说明，建立SBH-1000、SBH-800、SBH-500三维运动混合机的操作、维护及保养规程，保证总混工作的顺利进行。

范围：本规程适用于车间SBH-1000、SBH-800、SBH-500型三维运动混合机的操作、维护及保养。

职责：操作工、设备管理员、班组长负责本规程的实施，车间主任、QA负责实施情况的监督。

正文：1、设备工作原理：工作时，混料筒围绕轴心作圆周运动（简称“三维运动”），使物料作三维混合运动。

2、开机前准备：2.1检查设备的状态标志及卫生清洁状况，有“设备完好”及“已清洁”标识，并在有效期内。

2.2 回收清场合格证，领取生产指令并核对所需混合物料的品名、数量、编（批）号等。

2.3用75%乙醇对设备内外表面进行清洁消毒。

2.4盖好加料口、出料口盖,打开设备使其空载运行，检查是否有异常声响。

3、设备操作程序3.1 打开加料口周围螺栓，取下平盖，进行加料、加料量不得超过额定装料量。

陕西华泰药业有限公司GMP文件—操作规程3.2 加料后盖上平盖，上紧螺栓（注意密封）。

3.3开启总电源开关。

3.4根据工艺要求，调整继电器设定混合时间；调整速度至达到要求。

3.5启动“绿色”按钮开关。

混合机开始工作。

3.6混合时间到设备自动停机，将调速转扭归零，关闭总电源，将物料从出料口连续导出。

4、注意事项4.1 使用时操作人员请勿离开操作现场，运动过程中如果出现异常声音，应立即停机查找原因，排除故障，以免造成部件变形或损坏。

4.2 设备运转时严禁人员进入混合桶运动区内。

4.3电源必须是三相四线，设备应具备良好的接地，接地电阻应小于4Ω。

4.4每次开机前，必须对周围其它人员发出“开机”警示,确保其它人员都站在安全警示线外。

5、维护与保养5.1 加料、清洗时应防止损坏加料口法兰及桶内抛光镜面，以防止密封不严与物料粘积。

5.2保持设备表面清洁，周围无杂物，清洗混合桶时不要将水溅到设备控制面板上。

GH-600型高效三维运动混合机使用、维护、保养标准操作规程

北京华达杰瑞生物技术有限公司.GMP文件
目的：建立GH-600型高效三维运动混合机使用、维护、保养、标准操作规程
范围：GH-600型高效三维运动混合机
责任：操作工、维修工、设备员、车间主任、设备部经理、QA监控员
内容：
1、操作程序；
1.1 查设备有无“完好”证；
1.2 检查电源是否符合要求，且控制器调速开关是否处在关闭档，调速旋钮是否指在零位；1.3 启动主电机，打开调速电机控制器电源开关；
1.4 慢慢调节转差离合器控制装置的调速按钮，使设备的物料桶开始转动，直至达到工艺要求的转速；
1.5 调整调速旋钮，使混合桶的加料口调至适当位置，停机后打开加料口添加物料（最大装载容量为总容量的80%）后，盖紧顶盖；
1.6 设置自动程序，重新启动电机使混合机工作，当达到预定时间后设备将自动停机；
1.7 在设备运行过程中，若有异常现象，应立即停机检查；
1.8 在混合过程中，操作人员不宜靠近混合物料桶，以免物料桶旋转过程中撞人，造成人身事故；
1.9 工作结束后，做好清场工作，以免粉尘进入机器内部或渗入轴承润滑部位。

2、维护、保养
2.1 新设备在使用1个月后，要重新换减速机机油（型号为19#）；
2.2 要经常检查设备的紧固件是否松动,并及时进行紧固；
2.3 轴承及链条等润滑部位应经常加润滑油；
2.4进出物料口要经常清理,密封件要保持良好,不变形,若有变形应及时更换.
____________________________________________________________________________________________________
第 1 页共1 页。

SYH型三维混合机使用说明书

SYH型三维混合机使用说明书常州市益民干燥设备有限公司目录一、主要特点及用途 1二、主要规格及技术参数 1三、工作原理及工艺过程 1四、安装场地的要求 5五、设备的安装 5六、操作及调试 6一、主要用途SYH系列三维运动混合机是一种广泛使用于制药、化工、食品、轻工等行业及科研单位的新颖物料混合机。

该机能非常均匀地混合流动性能好的粉状或颗粒状的物料，使混合的物料达到最佳效果。

二、主要技术参数规格型号料筒容积(L)装料系数主轴转速(rpm)电机功率(kw)外形尺寸(长x宽x高)重量（kg）SYH-5 5 0.75~0.85 0~30 0.37 400x600x600 50三、工作原理三维运动混合机工作原理与传统的回转式混合机不尽相同，它在立体三维空间上做独特的平移、转动、摇滚运动，使物料在混合筒内处于“旋转流动—平移—颠倒坠落”等复杂的运动状态，既所谓的TURBULA状态；产生一股交替脉冲，连续不断地催动物料；运动产生的湍流则具有变化的能量梯度，从而使被混合的的物料中各质点具有不同的运动状态，各质点在频繁的运动扩散中不断的改变自己所处的位置，产生了满意的混合效果。

物料混合中最忌的两点：一混合运动中离心力的存在，它能使不同密度的被混合物料产生偏析；二：被混合物料成团块状和聚积运动，是物料不能有效的扩散掺和，三维运动混合机的运动状态客服上述弊病，它是目前国际上理想的高效能混合设备。

四：结构特征三维运动混合机由机座、驱动系统、三维运动机构、混合筒及电器控制系统部分组成。

与物料直接接触的混合筒采用优质不锈钢材料制造，筒体内壁精密抛光。

1、机座：该机机座由型钢制成，外包不锈钢镜面面板，机座结构合理，能有效的稳定整机，完全符合药品生产的GMP要求。

2、驱动系统：该机的驱动系统由电机、传动减速系统、变频器、及控制系统组成传动减速系统，设计简练传动平稳可靠。

变频器能有效地缓冲重载启动的惯性，还能准确的选择停机时料筒的最佳位置，以方便进料或出料。

三维运动混合机的操作原理及注意事项

三维运动混合机的操作原理及注意事项不同型号的三维运动混合机设备的使用虽然都可以起到混合的作用，但是不同的型号也会有一定的使用差异。

SYH系列三维运动混合机筒体的各处为圆弧过度，经过精密抛光处理。

混合筒多方向运动，周而复始平移、转动和翻滚均匀混合，混合率达100%以上，是目前各种混合机中较理想产品。

三维运动混合机由机座、驱动系统、三维运动机构、混合筒及电器控制系统部分组成。

与物料直接接触的混合筒采用优质不锈钢材料制造，筒体内壁精密抛光。

机座：三维运动混合机的机座由型钢制成，外包不锈钢镜面面板，机座结构合理，能有效的稳定整机，完全符合药品生产的GMP要求。

驱动系统：三维运动混合机的驱动系统由电机、传动减速系统、变频器、及控制系统组成传动减速系统，设计简练传动平稳可靠。

变频器能有效地缓冲重载启动的惯性，还能准确的选择停机时料筒的最佳位置，以方便进料或出料。

三维运动机构为是混料筒能在立体三维空间做复杂的平动、转动、摇滚运动，三维运动混合机设计有独特的主动、从动双轴及二轴端三维运动摇臂结构，从动轴作柔性设计，使该机运动更加灵活、轻便、调试、维修更加方便。

三维运动摇臂机构采用全不锈钢材质，经抛光处理，造型美观，可在万级、1万级及100级洁净区域内使用。

混料筒：三维运动混合机混料筒之余两个空间交叉又相互垂直，分别由三维运动摇臂联接的主、从动轴之间，混料筒由筒身、正锥台进料端、偏心锥台出料端、进料口及出料装置组成。

混料筒采用优质不锈钢精制，其内壁及外壁经抛光处理。

筒体气密性好，平面光洁无死角、无残留、易清洗。

进料口采用卡箍式法兰密封，操作方便，气密性好。

出料端采用独特设计的偏心锥台，不对称设计更利于物料均匀混合，放料时，出料口处于混合容器的最低位置，同时将物料放尽。

操作原理1、三维运动混合机采用电磁调速（或变频），开机前，接通总电源，电源指示灯亮，然后启动电动机按钮，再启动调速面板上通断开关（变频器可触摸按钮），指示灯亮，然后缓慢旋转使之达到增长的混合转速。

三维混合机操作规程

1目的规范三维运动混合机的操作，指导工人生产。

2适用范围固体剂车间。

3责任三维运动混合机操作人员。

4内容4.1开机操作4.1.1打开电源开关，电源指示灯亮；检查调速器旋钮应放至最小位置。

4.1.2按下起动按钮，使三相异步电动机处在工作状态，然后调整旋钮使转速从低到高试运转。

4.1.3装料和卸料时，操作人员应将起动电源切断（电源指示灯灭）。

由一人操作，以防发生安全事故。

4.1.4料筒和摇臂部分要进行三维空间运动，操作人员必须距离设备回转范围外的安全区域。

4.1.5操作人员要定期检查和调整三角胶带和链条的松紧，每40小时定期在轴承和被动轴滑块处注入润滑脂和润滑油，链轮、链条处涂抹润滑油。

4.2维修与保养第2页/共2页4.2.1每次生产前对电气部份、自动控制部份检查一次使其处于正常运作。

4.2.2 每月对电气部份全面检修一次。

4.2.3 每年对整机大修一次。

5 培训5.1 培训对象：三维运动混合机操作人员5.2 培训时间：二小时Word是学生和职场人士最常用的一款办公软件之一，99.99% 的人知道它，但其实，这个软件背后，还有一大批隐藏技能你不知道。

掌握他们，你将开启新世界的大门。

Tab+Enter,在编过号以后，会自动编号段落Ctrl + D 调出字体栏，配合Tab+Enter 全键盘操作吧Ctrl + L 左对齐，Ctrl + R 右对齐，Ctrl + E 居中Ctrl + F 查找，Ctrl + H 替换。

然后关于替换，里面又大有学问！有时候Word文档中有许多多余的空行需要删除，这个时候我们可以完全可以用查找替换”来轻松解决。

打开编辑”菜单中的替换”对话框，把光标定位在查找内容”输入框中，单击高级”按钮，选择特殊字符”中的段落标记”两次，在输入框中会显示“ "PAP'，然后在替换为”输入框中用上面的方法插入一个段落标记” 一个“AP”），再按下全部替换”按钮。

这样多余的空行就会被删除。
