电力监控系统
电力监控系统组成及监控对象

电力监控系统组成及监控对象在当今的现代化社会中,电力系统的稳定运行对于各行各业的正常运转以及人们的日常生活至关重要。
为了确保电力系统的安全、可靠和高效运行,电力监控系统应运而生。
电力监控系统就像是电力系统的“眼睛”和“大脑”,能够实时监测电力系统的运行状态,并在出现异常情况时及时发出警报和采取相应的控制措施。
接下来,让我们一起深入了解一下电力监控系统的组成以及其监控的对象。
一、电力监控系统的组成电力监控系统是一个复杂而又精密的系统,它主要由以下几个部分组成:1、传感器和测量设备这些设备就像是电力监控系统的“触角”,负责采集电力系统中的各种参数和数据,如电压、电流、功率、频率、相位等。
常见的传感器包括电压互感器、电流互感器、功率传感器等。
测量设备则将传感器采集到的信号进行处理和转换,使其能够被后续的系统所识别和处理。
2、数据采集与传输系统采集到的数据需要通过有效的方式传输到监控中心,这就需要数据采集与传输系统来发挥作用。
它可以将测量设备输出的数据进行收集、整理和编码,并通过有线或无线的方式将数据传输到监控中心。
常见的数据传输方式包括以太网、光纤通信、无线通信等。
3、监控中心监控中心是电力监控系统的“大脑”,负责对采集到的数据进行分析、处理和显示。
监控中心通常配备有高性能的计算机服务器、数据存储设备和监控软件。
监控软件可以实时显示电力系统的运行状态,并对数据进行分析和处理,以判断电力系统是否正常运行。
如果发现异常情况,监控软件会及时发出警报,并提供相应的处理建议。
4、控制和保护设备当电力系统出现故障或异常情况时,控制和保护设备会迅速动作,以保护电力设备和人员的安全。
常见的控制和保护设备包括断路器、接触器、继电器等。
这些设备可以根据监控中心的指令,切断故障线路或调整电力系统的运行方式。
5、人机交互界面为了方便工作人员对电力监控系统进行操作和管理,系统还配备有人机交互界面。
人机交互界面可以是计算机显示屏、触摸屏、键盘、鼠标等设备,工作人员可以通过这些设备查看电力系统的运行状态、设置监控参数、下达控制指令等。
电力监控系统有哪些功能(一)2024

电力监控系统有哪些功能(一)引言概述:电力监控系统是一种重要的设备,用于监控并管理电力系统的运行情况。
该系统具有多种功能,本文将从五个大点进行详细阐述。
正文内容:1. 实时监测功能:- 监测电力系统的电压、电流、频率等参数;- 实时收集电力系统的状态信息,如开关状态、负载情况等;- 运行监测,记录过程中的异常情况,并发出警告或报警信号。
2. 数据分析和统计功能:- 对监测到的实时数据进行分析,得出系统的运行趋势;- 统计电力系统的使用情况,包括能耗、效率等指标;- 对历史数据进行存储和管理,方便后续的数据分析和查询。
3. 远程控制和操作功能:- 通过电力监控系统,远程操控电力系统的开关设备;- 对电力系统进行远程操作,例如重启、切换模式等;- 通过远程控制,提高电力系统的运行效率和安全性。
4. 故障检测与预警功能:- 监测电力系统中的异常情况,如过载、短路等故障;- 发出预警信号,以防止故障进一步扩大;- 提供故障检测的报告和分析,帮助维修人员快速定位和解决问题。
5. 安全管理和保护功能:- 监测电力系统的安全运行,包括接地、绝缘等方面;- 提供防护装置和保险装置的状态监测;- 保护重要电力设备,如发电机、变压器等,避免意外损坏。
总结:电力监控系统具有实时监测、数据分析和统计、远程控制和操作、故障检测与预警、安全管理和保护等多种功能。
这些功能使得电力监控系统能够有效地监测和管理电力系统的运行情况,并提供及时的预警和保护措施,提高电力系统的安全性和运行效率。
在未来的发展中,电力监控系统将进一步完善其功能,以满足不断变化的电力系统需求。

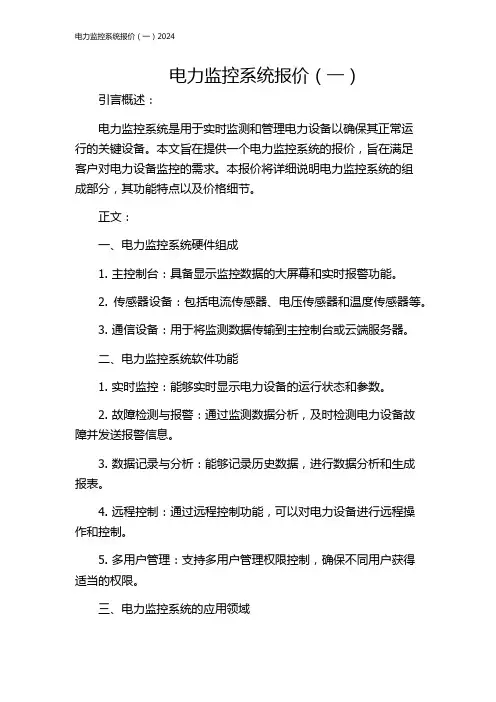

电力监控系统报价(一)2024

电力监控系统报价(一)引言概述:电力监控系统是用于实时监测和管理电力设备以确保其正常运行的关键设备。
本文旨在提供一个电力监控系统的报价,旨在满足客户对电力设备监控的需求。
本报价将详细说明电力监控系统的组成部分,其功能特点以及价格细节。
正文:一、电力监控系统硬件组成1. 主控制台:具备显示监控数据的大屏幕和实时报警功能。
2. 传感器设备:包括电流传感器、电压传感器和温度传感器等。
3. 通信设备:用于将监测数据传输到主控制台或云端服务器。
二、电力监控系统软件功能1. 实时监控:能够实时显示电力设备的运行状态和参数。
2. 故障检测与报警:通过监测数据分析,及时检测电力设备故障并发送报警信息。
3. 数据记录与分析:能够记录历史数据,进行数据分析和生成报表。
4. 远程控制:通过远程控制功能,可以对电力设备进行远程操作和控制。
5. 多用户管理:支持多用户管理权限控制,确保不同用户获得适当的权限。
三、电力监控系统的应用领域1. 工业生产:电力监控系统可以应用于工业生产线,保证设备正常运行,提高生产效率。
2. 商业建筑:对商业建筑中的电力设备进行监控,确保安全性和正常供电。
3. 住宅小区:对住宅小区内的电力设备进行监控,提供居民用电的安全保障。
4. 农业领域:电力监控系统可用于农业设备的监控和管理,提高农业生产效率。
5. 公共领域:在公共场所应用电力监控系统,确保公共设施的正常运行和便民服务。
四、电力监控系统价格细节1. 系统硬件价格:根据不同规模和要求,提供不同配置的硬件设备,价格从XXX元到XXX元不等。
2. 系统软件价格:根据软件的功能和许可数量,价格从XXX元到XXX元不等。
3. 安装和调试费用:根据安装难度和项目规模,提供不同的安装和调试费用预估。
4. 售后服务费用:提供不同的售后服务套餐,价格从XXX元到XXX元不等。
5. 维护续费:提供维护和升级服务,价格从XXX元到XXX元不等。
总结:本报价详细介绍了电力监控系统的组成部分、功能特点以及价格细节。
电力监控系统介绍

电力监控系统介绍嘿,咱今天来聊聊电力监控系统!你知道吗?电这玩意儿就像个调皮的小精灵,在我们生活中到处蹦跶,给我们带来光明和便利。
但要想把这小精灵管得服服帖帖,让它乖乖为我们服务,可少不了电力监控系统这个厉害的“管家”。
先来说说电力监控系统是啥。
简单来讲,它就像是电力世界的“千里眼”和“顺风耳”,能时刻盯着电的一举一动。
从发电站发出的电,经过长长的电线传输,再到我们家里的插座,这一路上的情况它都能清楚掌握。
比如说电压稳不稳啦,电流有没有异常啦,功率是不是在正常范围内啦,它都门儿清!我给你讲讲我之前的一次经历,那可真是让我深刻体会到了电力监控系统的重要性。
有一回,我所在的小区突然停电了。
大夏天的,那叫一个热啊!大家都急得不行。
后来维修人员来了,捣鼓了好一阵儿,才发现是小区里的一个变压器出了问题,电流过大,导致跳闸了。
要是有电力监控系统早早发现这个异常,提前预警,维修人员就能早点处理,我们也不用在大热天里遭这罪啦。
电力监控系统可不只是能发现问题,它还能帮着解决问题呢!比如说,它可以自动控制一些设备,让电力的分配更合理。
就像一个聪明的调度员,知道什么时候该给谁多送点电,什么时候该让谁省着点用。
而且啊,这电力监控系统还越来越智能了。
现在很多都能通过手机或者电脑远程监控,不管你是在家里躺着,还是在外面出差,只要能联网,就能随时查看电力的情况。
这多方便!再说说它在工厂里的作用吧。
工厂里那可到处都是用电的设备,要是电出了问题,生产就得停摆,损失可就大了去了。
有了电力监控系统,就能实时监测设备的用电情况,提前发现可能存在的故障隐患,及时进行维修保养,保证生产的顺利进行。
学校里也少不了它。
教室里的电灯、电脑、投影仪,都得靠电才能正常工作。
电力监控系统能确保学校的电力供应稳定,让同学们能在明亮舒适的环境里好好学习。
还有医院,那更是对电力要求极高的地方。
各种医疗设备都离不开电,万一电出了岔子,那可关乎着病人的生命安危。
电力系统监控系统

电力系统监控系统随着电力行业的不断发展和电网规模的不断扩大,电力系统的稳定运行和可靠性变得越来越重要。
为了实现电力系统的安全运行和准确监控,电力系统监控系统应运而生。
本文将介绍电力系统监控系统的定义、功能和应用。
一、电力系统监控系统的定义电力系统监控系统是指通过各种传感器、仪器设备和计算机技术,对电力系统中的电能、电流、电压、功率等参数进行实时监测和数据采集,并利用数据处理和通信技术,实现对电力系统运行状态的监控、分析和管理的系统。
二、电力系统监控系统的功能1. 实时监测:电力系统监控系统能够实时监测电力系统中的各项参数,包括电能发电量、电流电压、频率等,在发生异常情况时能及时发出警报提示。
2. 数据采集与分析:电力系统监控系统能够对电力系统中的各项数据进行采集和记录,并进行实时分析和统计,以便管理人员能够更好地了解电力系统的运行情况。
3. 远程控制与调度:电力系统监控系统具备远程控制和调度的功能,可以实现对电力系统中的设备进行遥控和遥调,提高电力系统的运行效率。
4. 故障诊断与预警:电力系统监控系统能够通过数据分析和模型仿真,实现对电力系统中潜在故障的识别和预警,并提供相应的解决方案。
5. 数据共享与交互:电力系统监控系统可以将采集到的数据进行共享和交互,与其他相关系统进行联动,提高整个电力系统的管理水平和信息化程度。
三、电力系统监控系统的应用1. 电力调度与运行管理:电力系统监控系统可以实现对电力调度和运行的全面管理,包括发电量统计、设备状态监测、负荷预测等。
2. 故障诊断与维修管理:电力系统监控系统能够识别电力系统中的故障,并提供相应的维修方案和指导,帮助维修人员进行快速、准确的维修。
3. 能源管理与优化:电力系统监控系统可以通过实时监测和数据分析,帮助电力公司进行能源管理和优化,提高能源利用效率,降低能源消耗。
4. 安全监控与预警:电力系统监控系统可以实现对电力系统的安全监控和预警,包括对供电设备的状态监测、电网运行的安全评估等。
电力监控系统方案(一)2024

电力监控系统方案(一)引言概述:电力监控系统是一个重要的工业智能化系统,用于监测和管理电力设备、电力分配和能源消耗情况。
本文将介绍一个电力监控系统的方案,详细阐述其架构、功能和优势。
正文内容:1. 系统架构a. 系统硬件:包括传感器、电力控制设备和数据采集器。
b. 系统软件:包括数据处理和分析软件、远程监控和控制软件以及报警系统。
2. 功能描述a. 实时监测:系统能够实时监测电力设备的运行状态和能源消耗情况。
b. 数据分析:系统能够对收集到的数据进行分析,生成各种统计报表和趋势分析图表。
c. 远程控制:系统可以通过远程控制软件实现对电力设备的远程监控和控制功能。
d. 报警系统:系统能够通过报警系统实现对异常情况的实时报警,并采取相应的应对措施。
3. 系统优势a. 提高能源利用率:系统的实时监测和数据分析功能可以帮助用户及时发现能源浪费和异常情况,从而提高能源利用效率。
b. 提高设备可靠性:系统通过实时监控和报警系统,可以及时发现设备故障并采取措施,提高设备的可靠性和运行稳定性。
c. 提升工作效率:系统的远程监控和控制功能,可以减少人工的介入,提高工作效率和减少人力成本。
d. 实现智能化管理:系统通过数据的分析和处理,可以为用户提供智能化管理建议和预测,帮助用户优化能源消耗和设备运行。
4. 系统应用a. 工业领域:电力监控系统广泛应用于各种工业生产场所,如工厂、矿山等,以实现对电力设备的实时监控和管理。
b. 商业建筑:电力监控系统在商业建筑中的应用可以帮助管理人员实时监测建筑物的电力消耗情况,实现能源管理和节能减排的目标。
c. 公共设施:电力监控系统还可以应用于公共设施,如医院、学校等,以实现对设施电力设备的监控和管理。
总结:电力监控系统方案的设计为用户提供了一种实时监控、智能化管理和远程控制的能源管理解决方案。
通过该系统,用户可以有效地提高能源利用效率、设备可靠性和工作效率,实现对电力设备的全面监控和管理。
电力监控系统简介

引言:电力监控系统是一个重要的设备,用于监视和控制电力系统的稳定和安全运行。
本文将介绍电力监控系统的基本概念、功能和应用。
正文将分为五个部分,分别是电力监控系统的定义与分类、电力监控系统的主要功能、电力监控系统的应用领域、电力监控系统的优势和挑战以及未来发展趋势。
每个部分将详细阐述相关内容,以便读者全面了解电力监控系统。
正文:一、电力监控系统的定义与分类1.1电力监控系统的定义电力监控系统是一个包含软硬件设备的系统,用于实时监测、控制和管理电力系统的各个组成部分。
它可以提供电力系统的实时状态、运行情况和故障信息等。
1.2电力监控系统的分类电力监控系统根据不同的功能和应用可分为实时监控系统、远程监控系统、特定设备监控系统等。
实时监控系统主要用于监控电力系统的实时数据,远程监控系统则使得操作人员可以远程控制和监测电力系统的运行状况。
二、电力监控系统的主要功能2.1数据采集与处理电力监控系统通过各种传感器和测量设备,采集电力系统各个部分的数据,并对数据进行处理和分析,有用的信息和报告。
2.2故障诊断与预警电力监控系统能够实时监测电力系统的各个组成部分,当发现异常或潜在故障时,系统能够及时诊断和预警,以减少损失并保证电力系统的安全运行。
2.3远程控制与管理电力监控系统具备远程控制和管理的功能,操作人员可以通过系统远程修改设备参数、控制设备运行,提高操作灵活性和效率。
2.4数据存储与分析电力监控系统能够将采集到的数据进行存储和分析,以便后续的数据查询和分析工作,为电力系统的优化和改进提供支持。
2.5报警与通知电力监控系统能够根据设定的告警条件,发送告警信息和通知,确保操作人员可以及时采取措施应对电力系统的问题。
三、电力监控系统的应用领域3.1发电厂电力监控系统在发电厂中发挥重要作用,它可以实时监测发电机组的运行状况、电网的稳定性等,并做出相应的控制调节,确保发电厂的可靠运行。
3.2输电与配电系统电力监控系统可以实时监测输电与配电系统的状态,如线路的负荷情况、电流、电压等,从而及时发现问题并采取措施解决。
电力监控系统

遥测(YC)是指将被控站的运行参数(如功率、电压、 电流、电度和温度等),传输给调度端。
调度端装置设置在控制中心内,一般称为主站(MS); 被监控端设置在变电所内,一般称为分站或远方数据终端 (RTU),调度端与被监控端之间通过通信通道传送遥控、遥 信、遥测和遥调信息。
3.遥测
(遥调(YT)是指调度所直接对被控站某些设 备工作状态和参数的调度,如调节变电所的母线电 压值。
1.遥控
(1)遥信对象的位置信号。 (2)高中压断路器、直流快速断路器的各种故障跳闸信号。 (3)变压器、整流器的故障信号。 (4)交直流电源系统故障信号。 (5)降压变电所低压进线断路器、母联断路器的故障跳闸信号。 (6)钢轨电位限制装置的动作信号。 (7)预告信号。 (8)断路器手车位置信号。 (9)无人值班变电所的大门开启信号。
4.遥调
三、电力监控系统的优点
(1)集中监控可提高系统运行的安全可靠和经济性。正常时,实 现合理的系统运行方式;事故时,可及时直接显示和记录事故发 生时间和内容,有利于加快事故处理。 (2)集中控制使调度人备进行监护,员工 劳动条件得到改善。 (3)有利于变电所实现无人值班化,可节省变电所基建和运行费 用。
(1)主变电所、开闭所、中心降压变电所、牵引变电所、降压变 电所内10 kV及以上电压等级的断路器、负荷开关及系统用电动隔 离开关。 (2)牵引变电所的直流快速断路器、直流电源总隔离开关、降压 变电所的低压进线断路器、低压母联断路器、三级负荷低压总开关。 (3)接触网电源隔离开关。 (4)有载调压变压器的调压开关。
一、电力监控系统的功能
电力监控系统(简称SCADA系统)可实现在控制中心(OCC)对供电 系统进行集中管理和调度,进行实时控制和数据采集。控制中心电力调度 与电力监控大屏幕如图7-10所示。
电力监控系统解决方案

电力监控系统解决方案一、引言电力监控系统是指通过对电力设备和电力网络进行实时监测和数据采集,以实现对电力系统运行状态的全面掌控和监测的一种系统。
本文将介绍一个完整的电力监控系统解决方案,包括系统的架构、功能模块、技术实现和优势等方面的内容。
二、系统架构电力监控系统的架构分为三层:数据采集层、数据处理层和数据展示层。
1. 数据采集层数据采集层是电力监控系统的基础,主要负责对电力设备的实时数据进行采集和传输。
该层包括传感器、仪表、数据采集终端等设备,通过各种通信方式将采集到的数据传输到数据处理层。
2. 数据处理层数据处理层是电力监控系统的核心,主要负责对采集到的数据进行处理、分析和存储。
该层包括数据处理服务器、数据库、数据分析算法等组件,通过对数据进行实时处理和分析,提取有用的信息并存储起来。
3. 数据展示层数据展示层是电力监控系统的用户界面,主要负责将处理后的数据以可视化的形式展示给用户。
该层包括Web页面、移动应用程序等,用户可以通过这些界面实时查看电力设备的运行状态、历史数据等信息。
三、功能模块电力监控系统包括以下功能模块:1. 实时监测系统能够实时监测电力设备的运行状态,包括电流、电压、功率、温度等参数。
通过实时监测,系统可以及时发现设备故障和异常情况,并进行预警和报警。
2. 数据采集系统能够对电力设备的数据进行采集,包括实时数据和历史数据。
通过数据采集,系统可以获取设备的运行情况,并进行后续的数据处理和分析。
3. 数据处理和分析系统能够对采集到的数据进行处理和分析,提取有用的信息。
通过数据处理和分析,系统可以实现对电力设备的运行状态进行评估和预测,提供决策支持。
4. 报警和预警系统能够根据设定的阈值和规则,对设备的异常情况进行报警和预警。
通过报警和预警,系统可以及时通知相关人员并采取相应的措施,以避免设备故障和事故的发生。
5. 数据展示和查询系统能够将处理后的数据以可视化的形式展示给用户,并提供数据查询功能。
电力监控系统

电力监控系统⒈简介⑴系统概述介绍电力监控系统的主要功能和目的。
阐明该系统的作用和重要性,并简要描述其组成部分和工作原理。
⑵目标与目的详细说明电力监控系统的具体目标和目的。
包括系统所需解决的问题、提供的功能和服务,以及对电力供应的质量和效率的改进。
⑶参与方电力监控系统的主要利益相关方。
包括系统管理员、运维人员、决策者和最终用户等。
说明各个参与方在系统中的角色和职责。
⒉系统架构⑴硬件架构描述电力监控系统的硬件组成部分,包括服务器、传感器、仪表等。
详细说明每个组件的功能和作用,并列出其规格和配置。
⑵软件架构阐述电力监控系统的软件组成部分。
包括应用程序、数据库、分析工具等。
说明各个软件组件之间的关系和交互方式,并描述其功能和特点。
⑶网络架构描述电力监控系统的网络配置和拓扑结构。
包括局域网(LAN)和广域网(WAN)的组成和连接方式。
说明网络架构的可靠性和安全性措施。
⒊功能模块⑴数据采集模块详细介绍数据采集模块的功能和工作流程。
包括设备数据采集、传感器连接和数据传输等。
阐述数据采集模块的性能指标和数据准确性。
⑵数据存储模块说明数据存储模块的作用和功能。
包括数据存储的方式、数据库结构和数据备份策略等。
解释数据存储模块的可扩展性和数据访问权限控制。
⑶数据分析模块描述数据分析模块的功能和算法。
包括数据分析的方法、模型和策略。
说明该模块如何从大量数据中提取有用的信息和指标。
⑷报警与预警模块阐述报警与预警模块的能力和特点。
包括异常检测、故障预测和告警通知等功能。
解释报警与预警模块如何保障电力供应的安全和稳定。
⒋系统运维与管理⑴系统备份与恢复详细描述系统的备份和恢复策略。
包括数据库备份、程序代码备份和硬件设备备份等。
阐述系统异常和故障时的恢复流程和方法。
⑵性能监测与优化说明系统性能监测与优化的方法和手段。
包括性能指标的监测和评估、优化策略的制定和实施等。
解释如何提升系统的响应时间和处理能力。
⑶安全管理与风险控制阐述系统的安全管理和风险控制措施。
电力监控系统简介

电力监控系统简介概述电力监控系统是一种集成运行,显示和报警于一体,并可根据用户需求实现数据分析,自动化控制与管理的综合性监控与管理系统。
它主要用于对电力系统的实时监控、检测和管理。
电力监控系统通过采集电网数据、灵活的计算分析及可视化展现、报警提示和设备自动控制等手段,帮助管理人员全面掌握电力系统的运行动态,从而加强对电力系统的安全管理,提高电力系统的生产、运行效率和质量。
本文将简单介绍电力监控系统的主要功能和结构组成。
功能特点电力监控系统的主要功能包括:远程监控通过自动化技术和网络通信技术,实时监控变电站、线路、配电设备、用电负荷等运行状态,及时掌握电力系统的工作情况,有效避免电力事故的发生。
数据采集电力监控系统通过自动化数据采集地面装置,对电网数据进行采集,并将数据传输到监控中心进行处理分析,形成各种电力运行和管理信息。
分析判断电力监控系统可对采集到的电网数据进行分析、比较和判断,及时发现电力系统的异常和故障,并能自动进行控制或提示,提高电力系统的运行效率。
设备控制电力监控系统可与电网运行设备实现远程交互控制,对设备进行监控、调控和故障处理,有效保障电力系统的可靠稳定运行。
报表分析电力监控系统可根据用户的需求,自动生成各类质量和运行的监控报表,比如变电站/线路电器设备健康指标报表,负荷数据统计报表,预测分析报表等,方便用户进行数据分析和运行管理。
结构组成电力监控系统的结构一般分为硬件和软件两部分。
硬件部分电力监控系统的硬件部分主要由以下几个环节组成:•传感器:通过采集电网各类数据,例如电压、电流、温度、湿度等实时运行数据,将数据发送到监测设备。
•主机:主要负责数据的处理、传输及环境的监控,将采集到的数据发送到上位数据处理平台。
•通讯网络:包括互联网、内部局域网等,用于监控设备与上位数据平台的通信。
软件部分电力监控系统的软件部分主要包括了以下部分:•上位机软件:负责数据采集、处理、报警等功能。
•数据库:用于对采集到的数据进行存储和管理,支持数据的快速查询和分析。
电力监控系统简介(SCADA)

电力监控系统简介电力监控系统(英文为Supervisory Control And Data Acquisition,简称SCADA系统),其主要功能是对供电设备(包括变电及接触网设备)进行监视、控制和采集。
1.SCADA系统功能简介电力监控系统(简称SCADA系统)的主要设备设置在控制中心。
远程控制终端设备(即RTU设备)设置在各变电所内,RTU通过通信网络OTN与控制中心设备相连接,控制中心命令由OCC发往各RTU,再由RTU传向供电系统,供电系统的所有信息通过RTU传向控制中心。
SCADA系统所有计算机和RTU都有自监功能,系统设备具有高度可靠性,各设备状态可在CRT 上显示出来。
1.1.被控对象设备1.1.1.变电所设备a.2个110kV/33kV主变电所(坑口、广和)b.8个牵引降压混合变电所(西朗、车辆段B所、芳村A所、长寿路A所,公园前B所、列士陵园A所、体育西B所、广州东站A所)c.25个降压变电所1.1.2.接触网设备a.西朗牵引降压混合变电所→7个接触网电动隔离开关b.车辆段牵引降压混合变电所→2个接触网电动隔离开关c.芳村牵引降压混合变电所→6个接触网电动隔离开关d.长寿路牵引降压混合变电所→6个接触网电动隔离开关e.公园前牵引降压混合变电所→6个接触网电动隔离开关f.列士陵园牵引降压混合变电所→6个接触网电动隔离开关g.体育西牵引降压混合变电所→6个接触网电动隔离开关h.广州东站牵引降压混合变电所→6个接触网电动隔离开关1.2.SCADA系统全线运行运作模式SCADA系统全线运作模式采用OCC中央设备集中监视和控制,并在车辆段B所、坑口主变所及广和主变所设立站控计算机,辅以站控控制模式。
在灾害模式下,执行站控控制方式。
SCADA系统可以根据运行实际需求,更改部分运行模式。
全线运行后,在各牵引所各增设一台站控计算机(型号是PG740)。
2.SCADA系统主要设备名称数量及投入使用情况2.1RTU设备共36台,其中35个分别设置在沿线各站变电所及车辆段变电所;另一个放在材料总库.2.2站控计算机(PC机)共3台,全部投入使用,分别设置在车辆段B所,广和主所和坑口主所;2.3站控PG机共11台,其中7台设置于除车辆段B所外的其他牵引变电所,一台放在OCC六楼监视通道用,一台为抢修用备机,其余备用.2.4TCI柜共一台,设置于OCC六楼SCADA设备房;2.5UPS系统一套(包括UPS柜两个、蓄电池柜、配电盘各一个),设置于OCC六楼UPS房,UPS柜一用一备。
电力监控系统

电力监控系统1. 简介电力监控系统是指通过使用各种传感器和设备来监测、管理和控制电力系统的运行状态和性能的系统。
它可以实时监测电力系统中的参数和变量,同时提供实时报警、故障诊断和远程操作等功能。
电力监控系统广泛应用于电力行业,包括电网运营商、发电厂、变电站和工业用户等。
2. 功能和特点2.1 实时监测电力监控系统可以实时监测电力系统中各种参数和变量,如电压、电流、功率因数、频率等。
通过传感器采集这些数据,并通过网络传输到监控中心,系统管理员可以实时查看电力系统的运行状态和性能。
2.2 报警和故障诊断电力监控系统可以根据预设的阈值和规则进行实时报警。
当电力系统出现异常情况或故障时,系统会发出警报,提醒管理员采取相应的措施。
同时,系统还能够通过分析历史数据和趋势图来进行故障诊断,帮助管理员快速定位和解决问题。
2.3 远程操作和控制电力监控系统具备远程操作和控制的能力。
管理员可以通过系统控制台或手机应用对电力系统进行远程操作,如启停电源、调节负载等。
这大大提高了电力系统的可操作性和效率。
2.4 数据分析和报表电力监控系统还提供数据分析和报表功能。
系统会自动收集、存储和分析电力系统的历史数据,生成各种报表和图表,帮助管理员进行综合分析和决策。
3. 系统架构电力监控系统的基本架构包括以下几个组件:3.1 传感器和设备传感器和设备是电力监控系统的核心组件。
它们负责监测电力系统中的各种参数和变量,并将数据传输给监控中心。
3.2 监控中心监控中心是电力监控系统的控制中枢。
它接收传感器传来的数据,并进行实时监测、报警和故障诊断。
监控中心还负责与其他外部系统进行数据交互和控制。
3.3 数据存储电力监控系统需要对大量的监测数据进行存储和管理。
数据存储模块负责将传感器采集到的数据存储到数据库或云平台中,以便后续的数据分析和报表生成。
3.4 用户界面用户界面是管理员通过电脑或手机等终端设备与电力监控系统进行交互的界面。
通过用户界面,管理员可以查看电力系统的实时数据、报警信息和历史记录,还可以进行远程操作和控制。
电力监控系统方案设计(全文)(一)

电力监控系统方案设计(全文)(一)引言概述:电力监控系统是指通过对电力系统的实时监测和数据分析,实现对电力设备运行状态和电能消耗情况的监控,以提高电力系统的稳定性和运行效率。
本文将从系统概述、硬件设计、软件设计、通信设计和安全设计五个方面展开,详细介绍电力监控系统的方案设计。
一、系统概述1.1 电力监控系统的定义与作用1.2 系统结构及组成要素1.3 系统实施的目标和意义1.4 系统功能需求和性能指标1.5 系统关键技术及其选择二、硬件设计2.1 数采设备的选择与布置2.2 传感器的选用和配置2.3 数据采集与处理方法2.4 控制器硬件设计和接口要求2.5 电源管理和电路保护设计三、软件设计3.1 系统软件功能划分与模块设计3.2 数据采集与处理算法设计3.3 用户界面设计和操作流程3.4 数据存储和分析方法3.5 系统性能测试及调试方法四、通信设计4.1 传感器信号传输方式选择4.2 数据传输协议设计4.3 数据传输安全及加密方法4.4 网络通信设备的选用和配置4.5 远程监控和控制方法实现五、安全设计5.1 系统安全风险评估与防范措施5.2 数据安全和备份策略5.3 系统故障与应急处理5.4 安全性能监测与优化5.5 用户权限管理与访问控制总结:本文从系统概述、硬件设计、软件设计、通信设计和安全设计五个方面全面阐述了电力监控系统的方案设计。
通过合理的系统概念和结构设计、精确的硬件配置和接口设计、高效的软件算法和界面设计、可靠的通信和安全设计,可以实现对电力设备的实时监控,提高电力系统的运行效率和稳定性,为电力管理提供有力支持。
SCADA(电力监控)系统介绍

SCADA(电力监控)系统介绍【正文】SCADA(电力监控)系统介绍1·背景介绍1·1 电力监控系统的定义1·2 监控系统的作用和重要性1·3 SCADA系统在电力监控领域中的应用2·SCADA系统概述2·1 SCADA系统的定义和原理2·2 SCADA系统的功能和特点2·3 SCADA系统的架构和组成3·SCADA系统的核心功能3·1 数据采集和传输3·1·1 数据采集方式和技术3·1·2 数据传输技术和协议3·2 监控与控制功能3·2·1 监控功能的实现原理 3·2·2 控制功能的实现原理 3·3 历史数据存储和分析3·3·1 数据存储和管理技术 3·3·2 数据分析和报表功能4·SCADA系统的应用场景4·1 电力生产监控4·1·1 发电厂监控4·1·2 输电线路监控4·1·3 变电站监控4·2 电力配送监控4·2·1 电力负载监控4·2·2 电力异常监测4·2·3 能源管理4·3 电力设备监控4·3·1 开关设备监控4·3·2 变压器监控4·3·3 电动机监控5·SCADA系统的优势和挑战5·1 优势5·1·1 实时监控和控制能力5·1·2 自动化运维和维护5·1·3 数据分析和决策支持5·2 挑战5·2·1 安全性与隐私保护5·2·2 系统可靠性和稳定性5·2·3 技术升级和软硬件兼容性【附件】附件1、SCADA系统设计图附件2、SCADA系统用户手册【法律名词及注释】1·电力监控系统:指用于监测、控制和管理电力生产、传输和分配过程中各个环节的系统。
电力监控系统介绍

电力监控系统介绍电力监控系统介绍一、引言电力监控系统是一种用于实时监测、管理和控制电力设备的系统。
它通过采集电力设备的数据、传输数据到监控中心,并对数据进行分析和处理,帮助用户实时了解电力设备的工作状态、提高电力设备的可靠性和安全性。
二、系统组成⑴主机电力监控系统的主机是系统的核心部件,负责采集各个电力设备的数据,并将数据传输到监控中心。
主机通常使用工业级的数据采集卡,能够接收多种类型的信号,如模拟信号、数字信号、脉冲信号等。
⑵传感器传感器是电力监控系统的基础设备,用于感知电力设备的各种参数,如电流、电压、温度、湿度等。
传感器通常安装在电力设备上,通过连接电缆将采集到的数据传输给主机。
⑶通信设备通信设备是电力监控系统实时监测的关键环节,它负责将采集到的数据传输到监控中心。
通信设备可以采用有线或无线方式进行数据传输,常见的通信方式包括以太网、无线局域网(Wifi)、4G 网络等。
⑷监控中心监控中心是电力监控系统的核心管理部分,它接收并处理主机传输过来的数据,并进行实时监控和分析。
监控中心通常配备有专用的监控软件,能够显示各个电力设备的工作状态、报表、发送告警等。
三、系统功能⑴实时监测电力监控系统能够实时监测电力设备的工作状态,包括电流、电压、功率因数、温度等参数。
用户可以通过监控中心随时了解电力设备的运行情况,及时发现问题。
⑵异常告警当电力设备发生异常状况时,电力监控系统能够自动发送告警信息给相关人员。
告警方式可以通过短信、邮件、方式等多种方式进行通知,以便及时采取紧急措施。
⑶数据分析电力监控系统还可以对采集到的数据进行分析和处理,报表、趋势图等有助于用户了解电力设备的工作情况、发现潜在问题和优化设备运行的信息。
⑷远程控制电力监控系统提供远程控制的功能,用户可以通过监控中心对电力设备进行远程操作,如开关机、调节参数等。
远程控制功能便于用户对电力设备进行管理和维护。
四、附件本文档附带的相关附件包括:⒈电力监控系统的设计图纸。
电力监控(SCADA)系统

电力监控(SCADA)系统电力监控(SCADA)系统.7电力监控(SCADA)系统负责实施对地铁供电系统的主要电气设备的实时遥测、遥信、遥控和遥调,从而实现供电系统的远程集中调度管理,提高供电系统的自动化水平。
6.8 综合监控系统工程重特点点难点及措施监控系统包括综合监控系统及安防系统。
综合监控系统包括火灾自动报警子系统、环境与设备监控子系统、电力监控子系统,即:FAS、BAS、SCADA。
综合监控(FAS、BAS、SCADA)系统设备监理工作特点和要求A涉及的专业系统多、设备多,在监理人员配备上要求专业性强、知识面广;由于涉及计算机软件开发、计算机网络结构等,监理人员必须既具备计算机信息系统和自动化控制系统的监理知识,又要具备地铁其他机电设备监理知识。
监理组织架构上需符合专业特点。
B综合监控系统涉及的专业接口较多,接口管理复杂,在设计上体现各系统的先进性,在使用上具有可行性和简单性,管理维护上具有简易的操作性,经济上合理性,以及对今后各系统的易拓展性。
故要求系统设备在设计和采购阶段,必须考虑设备的先进性和高性能,人机界面具有可操作性和可维护性,接口管理上具有可拓展性等。
系统专业技术要求高,技术标准高,系统设备制造、施工工艺、技术要求高。
这就要求施工和监理各方要有很高的技术管理水平。
C综合监控系统设备涉及的专业多,施工涉及的行业标准和技术规范多。
D综合监控系统设备安装调试施工关键工序多、质量控制点多。
E综合监控系统在设备制造阶段、设备安装调试阶段由于接口多,受其他专业影响大,故设备变更、安装调试工程变更较多。
F在系统调试阶段,由于综合监控系统所控设备多,牵涉面广,接口复杂,每个车站的信息采集点包括物理点和信息点达几千个。
G组织协调工作量大。
组织协调贯穿于综合监控系统设备工程监理工作的全过程,包括各系统与土建接口的协调、与装修专业的协调、与各相关机电设备安装的协调、与常规设备安装的协调,各施工标段的进度协调,各设计单位的协调,设计单位与施工单位的协调,施工区与周边关系的协调等等。
电力监控系统简介(SCADA)(二)2024

电力监控系统简介(SCADA)(二)引言:电力监控系统简介,即远程监控和数据采集系统(SCADA)是一种广泛应用于电力行业的监控系统。
通过实时采集、处理和分析电力系统的相关数据,SCADA可以有效地监控和控制电力系统的运行。
本文将进一步介绍SCADA系统的主要功能和应用,以及其在电力行业中的重要性。
正文:一、SCADA系统的主要功能1. 实时数据采集:SCADA系统可以实时采集各个电力设备的运行数据,包括电流、电压、功率等关键指标,以及设备的状态信息。
这些数据可以通过传感器和仪表进行采集,并传输到SCADA系统中进行进一步处理和分析。
2. 监控和报警:SCADA系统可以监控电力系统的运行状态,并可以在出现异常情况或设备故障时发出报警信号。
通过实时监控和报警功能,SCADA系统可以帮助运营人员及时发现并解决问题,防止设备故障导致的严重后果。
3. 数据分析和统计:SCADA系统可以对采集到的数据进行分析和统计,并生成相应的报表和图表。
这些报表和图表可以帮助运营人员了解电力系统的运行情况和趋势,为决策提供依据。
4. 远程控制和操作:SCADA系统可以通过远程的方式对电力设备进行控制和操作,比如远程开关、调节电力设备的参数等。
这种远程操作的方式可以提高操作人员的效率和安全性,并能够快速响应系统运行的变化。
5. 可拓展性和兼容性:SCADA系统具有良好的可拓展性和兼容性,可以与其他监控系统和控制系统进行集成,实现各种功能的互联互通。
这种可拓展性和兼容性可以帮助电力系统进行统一管理和控制,提高系统的整体效率和可靠性。
二、SCADA系统的应用1. 电力供应管理:SCADA系统可以帮助监控运营人员实时掌握电力供应的情况,包括供电负荷、电力消耗、电力来源等。
通过对供电情况的实时监测和分析,运营人员可以及时调整电力供应策略,确保电力供应的稳定和可靠。
2. 设备维护管理:SCADA系统可以监控电力设备的运行状态和各项指标,帮助运维人员及时发现设备故障或异常情况,并进行相应的维修和保养。
电力监控系统简介

电力监控系统简介电力监控系统,这玩意儿听起来好像挺高大上,但其实在咱们的日常生活中,它可起着相当重要的作用呢!先来说说啥是电力监控系统哈。
简单来讲,它就像是电力世界的“大管家”,时刻盯着电力的生产、输送和使用,把各种数据和信息都掌握得牢牢的。
比如说,在一个大型工厂里,机器设备不停地运转,这得消耗多少电呀。
电力监控系统就能清楚地知道每台机器用电的情况,啥时候用电多,啥时候用电少,有没有浪费电的地方。
要是发现哪条线路用电不对劲,比如突然用电量暴增或者电压不稳定,它就会马上发出警报,提醒工作人员赶紧去处理,免得出现故障影响生产。
我曾经在一家电子厂工作过,那厂里的电力监控系统可帮了大忙。
有一次,一台新安装的大型设备开始运行,刚开始还好好的,可没过多久,电力监控系统就发出了刺耳的警报声。
大家赶紧跑过去查看,发现是这台设备的电源线接错了,导致电流过大。
多亏了电力监控系统及时发现,不然这设备说不定就烧坏了,还可能引发火灾呢!再比如在学校里,电力监控系统能监测到教室里的灯光、空调等设备的用电情况。
要是放学后哪个教室的灯或者空调没关,系统就能发现并通知相关人员去处理,既节约了电,又延长了设备的使用寿命。
还有在居民小区里,电力监控系统能监测到每家每户的用电量,供电公司就能根据这些数据来合理分配电力资源,确保大家都能稳定用电。
而且,如果哪户人家出现了漏电或者短路的情况,系统也能快速定位并通知维修人员,保障大家的用电安全。
电力监控系统的组成部分也挺有意思的。
它包括各种传感器、测量仪表、数据采集器、通信设备和监控软件等等。
这些东西就像是一个个“小侦探”,分布在电力系统的各个角落,收集着各种各样的信息,然后把这些信息汇总起来,通过网络传送到监控中心的电脑上。
传感器就像是电力系统的“眼睛”,能感知电流、电压、功率等各种参数。
测量仪表呢,就像是“计数器”,精确地测量着用电量等数据。
数据采集器则像是“快递员”,把传感器和测量仪表收集到的数据快速地传送给监控中心。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.6.10.7电力监控(SCADA)系统负责实施对地铁供电系统的主要电气设备的实时遥测、遥信、遥控和遥调,从而实现供电系统的远程集中调度管理,提高供电系统的自动化水平。
综合监控系统工程重特点点难点及措施监控系统包括综合监控系统及安防系统。
综合监控系统包括火灾自动报警子系统、环境与设备监控子系统、电力监控子系统,即:FAS、BAS、SCADA。
6.8.1综合监控(FAS、BAS、SCADA)系统设备监理工作特点和要求A涉及的专业系统多、设备多,在监理人员配备上要求专业性强、知识面广;由于涉及计算机软件开发、计算机网络结构等,监理人员必须既具备计算机信息系统和自动化控制系统的监理知识,又要具备地铁其他机电设备监理知识。
监理组织架构上需符合专业特点。
B综合监控系统涉及的专业接口较多,接口管理复杂,在设计上体现各系统的先进性,在使用上具有可行性和简单性,管理维护上具有简易的操作性,经济上合理性,以及对今后各系统的易拓展性。
故要求系统设备在设计和采购阶段,必须考虑设备的先进性和高性能,人机界面具有可操作性和可维护性,接口管理上具有可拓展性等。
系统专业技术要求高,技术标准高,系统设备制造、施工工艺、技术要求高。
这就要求施工和监理各方要有很高的技术管理水平。
C综合监控系统设备涉及的专业多,施工涉及的行业标准和技术规范多。
D综合监控系统设备安装调试施工关键工序多、质量控制点多。
E综合监控系统在设备制造阶段、设备安装调试阶段由于接口多,受其他专业影响大,故设备变更、安装调试工程变更较多。
F在系统调试阶段,由于综合监控系统所控设备多,牵涉面广,接口复杂,每个车站的信息采集点包括物理点和信息点达几千个。
G组织协调工作量大。
组织协调贯穿于综合监控系统设备工程监理工作的全过程,包括各系统与土建接口的协调、与装修专业的协调、与各相关机电设备安装的协调、与常规设备安装的协调,各施工标段的进度协调,各设计单位的协调,设计单位与施工单位的协调,施工区与周边关系的协调等等。
6.8.2 综合监控工程的重点及措施6.8.2.1设备制造阶段监理工作重点及措施(1)组织编制综合监控系统制造质量控制点,加强设备制造的质量控制。
(2)需要组织对综合监控系统设备采购及设备成套及编程的工厂进行检查。
组织综合监控系统设备制造的驻厂检查,对设备制造过程进行质量控制。
(3)组织设计联络和设计审查。
审查各子系统及其集成系统的设备选型、控制网络、拓扑结构是否适合当今流行的网络和自动化技术,是否进行结构化、模块化设计,是否考虑了系统的拓展性和可持续性,系统功能是否满足合同技术规范的功能需求。
(4)组织接口试验。
综合监控系统设备接口多,涉及的专业也多,采用的接口规格有硬线接口、通讯接口等,接口规约各不相同。
在设计联络确定接口试验内容、方式后,设备供应商必须与相关接口的设备供应商之间做接口试验。
(5)组织设备型式试验。
设备的型式试验内容必须满足合同中规定的要求,试验项目应至少包括:环境试验、电源波动试验和防电磁干扰试验等,从而保证了EMCS+FAS+SCADA系统设备的适应性,并提高了其他各项性能。
(6)组织设备制造(成套)关键工序检查和出厂验收。
组织关键工序和成套工艺检查,设备供应商北京和利时公司在完成综合监控系统设备的工厂测试后,提交设备自检报告和设备出厂验收申请,监理根据设备工程测试报告审批出厂验收申请,并编制设备出厂验收大纲,组织设备出厂验收。
(7)组织供货(运输)和设备开箱验收。
监理要根据现场实际安装工期要求,制定设备供应计划,要求综合监控系统设备供应商按计划供货、包装和运输。
监理监控整个供货过程。
设备送到安装现场后及时组织深圳地铁公司、深圳地铁运营分公司、设备供应商现场人员、安装承包商进行开箱检查验收。
对设备的外观、数量、型号、规格和原产地等与承包合同进行逐条核对。
如发现设备有损坏或短缺的,供应商应在规定的时间里,进行修理、更换或补齐。
6.8.2.2 设备安装阶段监理工作重点及措施A 组织施工图纸会审和设计交底。
审查控制箱柜的分布以及被控设备信息点的位置是否满足相关合同文件的要求;审核设计是否符合有关技术规范和设计的技术经济合理性;组织设计单位、总包单位与安装单位之间的设计交底,进行设备安装问题澄清。
B 在承包商进场施工前进行施工组织设计审查,审核开工报告,并签发开工令。
检查施工组织设计是否能体现系统的设计意图,检查其中的施工技术方案是否满足相关技术规范要求和本系统的功能要求。
施工安全措施是否符合深圳地铁工程安全管理要求。
进行进场施工条件检查,施工资质审查,施工工器具、测试仪器检查。
C 进行进场施工条件检查,施工资质审查,施工工器具、测试仪器检查。
D对所有布线施工材料、构配件和设备进行进场审批,严格执行材料进场“三准”制度,并检查其质量证明材料是否齐全。
E检查线管、线槽、线缆的连接及接地情况,所有接地点之间的电压差有效值应小于1V,以保证系统布线的安全稳定性和抗干扰性能。
F检查线缆(主要为双绞线)和所安装设备的电磁兼容性,其系统各种介质必须符合相关的电磁兼容标准,双绞线与附近可能产生高电平电磁干扰的电气设备之间应保持必要的距离。
G对所有国内采购和国外采购设备如PLC及其相关模块等设备的到货进行开箱检查验收,进行数量清点和质量检查,是否满足设计和合同技术规格要求。
H设备安装阶段,FAS系统现场控制网及到被控设备的控制、信号线缆敷设,经常由于被控箱、柜的安装位置变更,而导致返工发生,所以安装阶段的变更控制是一个难点工作。
I由于地铁车站空间狭小,各个专业线管、线槽密集,FAS系统的线缆容易受强电干扰,所以做好抗干扰措施是工程施工的难点。
J检查线缆(主要为双绞线)和所安装设备的电磁兼容性,其系统各种介质必须符合相关的电磁兼容标准,双绞线与附近可能产生高电平电磁干扰的电气设备之间,应保持必要的距离。
K对系统布线和设备安装调试的每一关键工序施工采取旁站、巡视与平行检查,对隐蔽部分按照相关技术标准进行隐蔽工程验收。
检查验收合格后才能进行下一工序的施工。
L组织承包商进行系统布线各项性能测试包括抗衰减测试、近端串扰损耗测试、特性阻抗和结构回波损耗测试、直流电阻测试、传输延迟测试等。
M系统调试、总联调协调。
综合监控系统设备单系统调试和系统联调以及总联调是一个复杂的过程,其调试专业多、接口多,协调工作量大。
在综合监控系统联调过程中,监理实际上承担了设备总联调的角色。
N组织系统设备完工测试。
重点把好设备性能、功能关,以求达到合同要求。
进一步验证了系统设备的各项性能和功能。
O 组织分部分项工程检查验收,严格控制工程质量。
P 组织工程竣工初步验收并协助深圳地铁公司对工程进行竣工验收。
监理负责组织的工程初验,按照国家标准、行业标准、相关的技术规范、技术标准和工程承包合同所规定的项目进行。
深圳地铁综合监控系统设备的竣工验收安装合同管理要求,分为安装工程竣工初步验收和竣工验收、系统设备工程竣工初步验收和竣工验收。
6.8.2.3 综合监控系统工程监理难点➢综合监控系统涉及的专业系统多、设备多;➢综合监控系统涉及的专业接口较多,接口管理复杂;➢综合监控系统部分设备元配件涉及国际采购,产品标准不同,采购周期长;➢综合监控系统设备施工涉及的行业标准和技术规范多;➢综合监控系统设备安装调试施工关键工序多、质量控制点多;➢综合监控系统在设备制造阶段、设备安装调试阶段由于接口多,受其他专业影响大,故设备变更、安装调试工程变更较多;➢设备安装阶段,由于设备安装和装修单位多,常规机电的大型设备多,弱电系统的管线容易受强电干扰;➢在系统调试阶段,不同设备配合调试单位不同,通讯接口多,配合调试的单位多,在调试阶段物理点和信息点的对点调测工作量大;➢组织协调工作量大,包括各系统与土建接口的协调、与装修专业的协调、与各相关机电设备安装的协调、与常规设备安装的协调,各施工标段的进度协调,各设计单位的协调,设计单位与施工单位的协调,施工区与周边关系的协调等等。
6.8.3 火灾自动报警子系统(FAS)的监理重点和难点火灾自动报警子系统的监理重点和难点是协调工作。
6.8.3.1 与土建专业的配合在结构物上开孔洞是经常发生的。
一旦在土建施工时由于种种原因未能预留、预埋,必然要进行二次剔凿。
监理工程师首先应做好与土建施工、设计等单位的事先协调。
若不可避免地造成二次剔凿,则应做到避免在梁柱受力部位开孔洞,破坏结构受力;需在墙体地板开沟槽时,尽量减少土建方的修复工作;在踏板、地面、墙面、柱角等部位施工中加强成品保护意识。
6.8.3.2 与通风专业的配合监理工程师要及时协调通风专业做好配合,防灾报警施工时尽力避让通风干管,无法避让需十字穿过时,一定要留出管道保温层及加工间隙;防灾报警系统用线管应使用单独吊杆,不得借用通风管道的吊杆及支架。
6.8.3.3 与强电专业的配合需要消防控制的强电设备,必须事先确认控制部位、强弱电切换形式、切换界面、触点容量等,以保证联动系统的实现;报警柜、控制柜的接地极由强点方施工,但应向防灾报警专业提供测试记录,由防灾报警专业按要求联接到指定接点。
监理工程师做好协调。
消防专用电源监理控制要点:a.电源上端应为两路供电,并设置互投装置;b.线路直接联到消防设备,中间不得设开关、闸门;c.不应安装漏电保护器,应在设备外壳做保护接地;d.其线路走向不应穿过防火区,应沿墙体、竖井在非燃烧体内暗敷,明敷管应采取防火措施;e.重点设备应分别设单独回路。
6.8.3.4 与装修专业的配合监理工程师应要求施工方事先与装修专业确认吊顶形式及高度,以便于确定报警器件的安装方法及位置;在探测器安装时保护好吊顶及墙部;按钮安装时,保护好墙面与饰面,墙面安装高度一致,注意美观。
6.8.3.5 FAS系统功能检测(1)在智能建筑工程中,火灾自动报警及消防联动系统的检测应按《火灾自动报警系统施工及验收规范》GB50166的规定执行。
(2)除GB50166中规定的各种联动外,当火灾自动报警及消防联动系统还与其他系统具备联动关系时,其检测按本规范3.4.2条规定拟定检测方案,并按检测方案进行,但检测程序不得与GB50166的规定相抵触。
(3)检测火灾报警控制器的汉化图形显示界面及中文屏幕菜单等功能,并进行操作试验。
(4)检测消防控制室向建筑设备监控系统传输、显示火灾报警信息的一致性和可靠性,检测与建筑设备监控系统的接口、建筑设备监控系统对火灾报警的响应及其火灾运行模式,应采用在现场模拟发出火灾报警信号的方式进行。
(5)检测消防控制室与安全防范系统等其他子系统的接口和通信功能。
(6)检测智能型火灾探测器的数量、性能及安装位置,普通型火灾探测器的数量及安装位置。
(7)新型消防设施的设置情况及功能检测应包括:A 早期烟雾探测火灾报警系统;B 大空间早期火灾智能检测系统、大空间红外图象矩阵火灾报警及灭火系统;C 可燃气体泄漏报警及联动控制系统。
