汽车照明系统故障诊断.docx
任务3.2 桑塔纳3000照明系统故障诊断
1．灯丝故障
1）灯丝故障确认方法
（1）用目测方法检查灯丝是否烧断或用万用表检测灯丝电阻 是否正常。 （2）检测灯泡供电电压，如果供电电压正常，但灯光没亮， 应更换灯泡。
任务 3.2
桑塔纳3000照明系统故障诊断
2）灯泡的更换方法
任务 3.2
桑塔纳3000照明系统故障诊断
2．保险丝及线路故障 1）保险丝检查 2）线路检查
1-蓄电池； 2-点火开关； 3-灯光开关； 4-变光/超车开关； 5-左前照灯； 6-右前照灯
任务 3.2
桑塔纳3000照明系统故障诊断
3．变光开关故障
1-蓄电池； 2-点火开关； 3-灯光开关； 4-变光/超车开Байду номын сангаас； 5-左前照灯； 6-右前照灯
任务 3.2
桑塔纳3000照明系统故障诊断
4．前照灯照射位置检查与调整
任务 3.2
桑塔纳3000照明系统故障诊断
2）前照灯调整
项目三 电气故障诊断
任务3.2 桑塔纳3000照明系统故障诊断
任务 3.2
桑塔纳3000照明系统故障诊断
任务描述
任务 3.2
桑塔纳3000照明系统故障诊断
前照灯故障
远（近）光灯丝 故障
保险丝及线路 故障
变光开关故障
照射位置调整 故障
图3-1前照灯故障因果关系图
任务 3.2
桑塔纳3000照明系统故障诊断
汽车照明系统故障诊断的流程
汽车照明系统故障诊断的流程
汽车照明系统是车辆中非常重要的一个部分。
如果照明系统出现故障，将会对行车安全和视野造成很大的影响。
因此，及时发现和解决照明系统故障非常重要。
下面是汽车照明系统故障诊断的流程： 1. 检查照明系统的保险丝
照明系统的保险丝是控制照明系统的电路保护装置。
如果保险丝烧断了，就会导致照明系统失灵。
因此，首先需要检查保险丝是否烧断或者松动。
2. 检查灯泡
灯泡是照明系统中易受损的部分。
如果灯泡烧坏了，就会导致照明系统失效。
因此，需要检查车灯是否亮起，如果不亮，需要检查灯泡是否烧坏。
3. 检查开关
照明系统的开关也是容易出现故障的部分。
如果开关损坏或者线路连接不良，就会导致照明系统失效。
因此，需要检查开关是否正常。
4. 检查线路
如果以上三个部分都没有问题，那么就需要检查线路了。
线路连接不良、短路或者断路都会导致照明系统失效。
因此，需要仔细检查线路连接是否正常，并排除线路故障。
总之，汽车照明系统故障诊断需要有系统性和细致性，不能遗漏任何一个可能的原因。
如果无法自行解决故障，建议尽快联系专业的汽车维修人员进行维修。

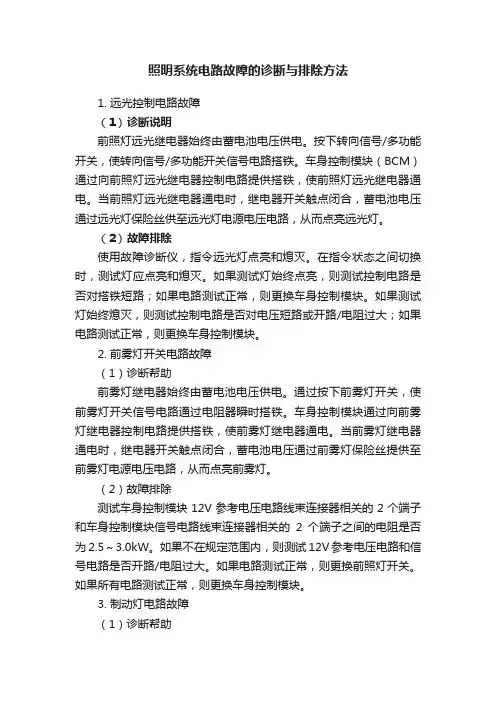

照明系统电路故障的诊断与排除方法
照明系统电路故障的诊断与排除方法1. 远光控制电路故障（1）诊断说明前照灯远光继电器始终由蓄电池电压供电。
按下转向信号/多功能开关，使转向信号/多功能开关信号电路搭铁。
车身控制模块（BCM）通过向前照灯远光继电器控制电路提供搭铁，使前照灯远光继电器通电。
当前照灯远光继电器通电时，继电器开关触点闭合，蓄电池电压通过远光灯保险丝供至远光灯电源电压电路，从而点亮远光灯。
（2）故障排除使用故障诊断仪，指令远光灯点亮和熄灭。
在指令状态之间切换时，测试灯应点亮和熄灭。
如果测试灯始终点亮，则测试控制电路是否对搭铁短路；如果电路测试正常，则更换车身控制模块。
如果测试灯始终熄灭，则测试控制电路是否对电压短路或开路/电阻过大；如果电路测试正常，则更换车身控制模块。
2. 前雾灯开关电路故障（1）诊断帮助前雾灯继电器始终由蓄电池电压供电。
通过按下前雾灯开关，使前雾灯开关信号电路通过电阻器瞬时搭铁。
车身控制模块通过向前雾灯继电器控制电路提供搭铁，使前雾灯继电器通电。
当前雾灯继电器通电时，继电器开关触点闭合，蓄电池电压通过前雾灯保险丝提供至前雾灯电源电压电路，从而点亮前雾灯。
（2）故障排除测试车身控制模块12V参考电压电路线束连接器相关的2个端子和车身控制模块信号电路线束连接器相关的2个端子之间的电阻是否为2.5～3.0kW。
如果不在规定范围内，则测试12V参考电压电路和信号电路是否开路/电阻过大。
如果电路测试正常，则更换前照灯开关。
如果所有电路测试正常，则更换车身控制模块。
3. 制动灯电路故障（1）诊断帮助制动踏板位置传感器用于感测驾驶员操作制动踏板的动作。
制动踏板位置传感器向车身控制模块提供一个模拟电压信号。
车身控制模块将向左、右和中央停车灯控制电路提供蓄电池电压。
将点火开关置于ON位置，指令制动灯测试，制动灯应点亮/熄灭。
（2）故障排除具体操作如下：◆ 将点火开关置于OFF位置，断开左侧尾灯/制动灯及右侧尾灯/制动灯上相应的线束连接器。
汽车照明系统工作原理及故障诊断
二、照明系统 的组成 、结构及工作
原理
２ ． １照明系统 的作用及工作原理 为了保证汽 车夜间行驶 的安全 ，以及 提 高其行驶速度 ，在汽车上 装有多种照 明设 备 和 灯 光 信 号 装 置 ，俗 称 灯 系 ， 它 已成 为汽 车 上不可缺少 的一部分 。汽 车报警装置 主要 用 于指示汽车 某系统 的工作 状况 ，保证行 车安 全。汽车照 明系统是为 了保证汽车在 夜间及 能见度较低 的情况下安全 、高速行驶 ，改善 车 内驾乘环 境，便于交 通安全管理和 车辆使 用、检修。 ２ ． ２照明系的组成 汽车照 明系统 由电源 、照 明装 置及其控 制部分组 成 。控制 部分包括灯光开 关、继 电 器等 。照明装置包 括车外照 明、车 内照明和 工作照明三部分 。 车外 照明装置包括 前照灯 、雾灯 、倒车 灯 、牌照灯等 。 车 内照 明装置 包括仪表灯 、顶灯 、阅读 灯等 。 工作照 明装 置包括行李箱 灯、发动机 罩 灯 等。 ２ ． ３常用照明灯 １ ． 前照灯 前照灯 也称为前大 灯，用于夜 间行车时
一
、
汽车 电气系统概述
１ ． １汽车 电气系统的特点 汽 车的种类和 品牌繁多 ，各 种汽车 的电 气设备 的数量不等 ，其安装位置、接线方 式、 接线 方法等也 各有 差异 。但不 论进 口汽车还 是 国产汽车 ，其电气系统 的设计一般都遵循 定的规律 。了解如下这些特 点 ，对汽车 电 气设备 的维修很有帮助 。 （ １ ）单线制 。所谓单线制 ，就是利用发动 机 和底盘 、车身等金属机件 作为各种用 电设 备的公共连线 （ 俗称搭铁 ） ，而用 电设备到电 源只需另设 一根导线 。任 何一个 电路 中的电 流都是从 电源 的正极 出发，经导线流入 到用 电设备后 ，通过金属车架 流回 电源负 极而形 成回路。 （ ２ ）负极搭铁 。所谓搭铁 ，就是采用单线 制时将蓄 电池的一个 电极用导线连接 到发动 机或底盘 等金属车体上 。若蓄 电池 的负极连 接到金属车体上，称 为负极搭铁 。 （ ３ ）两个电源。所 谓两个 电源 ，就是指蓄 电池和 发电机两个供 电电源 。蓄 电池 是辅助 电源 ，在汽车未运 转时向有关用 电设备供 电； 发 电机 是主 电源 ，当发动机运转 到一定转速 后 ，发 电机转速达 到发点 的规定 转速 ，开始 向有 关用电设备供 电，同时对蓄 电池 进行充 电。 （ ４ ）用 电设备并联。所谓用电设备并联 ， 就是 指汽车上 的各 种用 电设备 都采用并联方 式 与电源连接 ，每 个用 电设备 都有各 自串联 在其支路 中的专用开关控制 ，互不产生干扰 。 （ ５ ）低压直流供 电。汽车 电器设备采用低 压直流供 电， 柴油机大 多采用 ２ ４ Ｖ 直流供 电， 汽油机大 多采用 １ ２ Ｖ直流 电压供电。
毕业设计论文_汽车照明系统常见故障诊断与排除
汽车照明系统常见故障诊断与排除【摘要】本论文主要阐述了汽车照明系统常见故障诊断与排除，照明系作为汽车安全的基本保障，在日常的使用中它的工作状况直接关系到行人和驾驭者的安全问题；由此，做好照明系日常维护和检测,及时进行故障诊断与排除就显得尤为重要。
车辆照明系统对行车安全的影响很大,使用中必须加强其维护与检查,保证其可靠工作。
本文列举汽车照明系统常见的故障现象,提出故障诊断与排除方法。
关键词：汽车照明系常见故障诊断与排故Abstract: The paper mainly expounds automotive lighting system fault diagnosis and eliminate, lighting is the basic guarantee for auto safety, the use of it in the daily work situation directly related to the pedestrian and the security problem; JiaYuZhe Thus, completes the illume of the daily maintenance and inspection, fault diagnosis and eliminate appear particularly important. Vehicles on the traffic safety lighting system, using the influence of the maintenance and inspection must be strengthened, ensure its reliable work. This paper lists automotive lighting system, puts forward the common malfunctions and fault diagnosis method.Key words: Automotive lighting department Common faults Diagnosis and remove Diagnosis and troubleshooting目录汽车照明系统常见故障诊断与排除 (1)【摘要】 (1)1照明系的发展史 (3)2照明系统的组成及对照明的要求 (5)2.1照明系统的组成及用途 (5)2.2.2照明系统的要求 (5)2.2照明系统的要求 (5)2.3汽车照明光源的新要求有以下几个方面 (5)2.4从安全角度的要求，汽车照明的新功能新趋势 (6)3照明系统的结构、原理、类型 (8)3.1灯泡 (8)3.2.反射镜 (8)3.3配光镜 (9)3.4.前照灯防眩目的措施 (9)3.5前照灯的类型 (11)3.6其他形式的前照灯 (13)4 故障现象及排除方法 (14)4.1前照灯的远、近光均不亮 (16)4.2前照灯的远光或近光不亮 (17)故障现象 (18)4.3前照灯的发光强度低 (18)4.4前照灯一侧的远光灯光与近光均不亮 (19)4.5小灯、尾灯工作不正常 (20)4.6雾灯工作不正常 (21)4.7所有灯均不亮 (22)5前照灯检测 (25)5.1前照灯检测仪的结构与工作原理 (25)5.1.1投影式前照灯检测仪结构与工作原理 (25)5.1.2自动跟踪光轴式前照灯结构与工作原理（单测远光） (26)5.3前照灯检测仪计量检定规程技术要求 (32)结束语 (34)谢辞 (35)1照明系的发展史汽车的诞生，汽车的发展，在历史的长河中给我们留下了许许多多的故事。
汽车照明系统故障的检修与解决方案
汽车照明系统故障的检修与解决方案1. 引言汽车照明系统的正常运行对于驾驶者的视觉安全至关重要。
然而，由于长时间使用或者不可避免的故障，汽车照明系统可能会出现各种问题。
本文将探讨常见的汽车照明系统故障及其检修与解决方案。
2. 大灯故障2.1 大灯亮度不足大灯亮度不足可能是由于电路短路、灯泡老化或者控制开关故障所引起。
首先，检查大灯电路是否有短路现象，如果存在，应修复电路问题。
其次，检查大灯灯泡是否老化，如需要更换灯泡则应选购符合车辆规格的合适灯泡。
最后，检查大灯控制开关是否正常工作，必要时更换新的开关。
2.2 大灯闪烁大灯闪烁可能是由于电压不稳定、接触不良或者电源故障所致。
首先，检查电源电压是否稳定，如存在问题，应请专业人员进行修复。
其次，检查灯具连接线是否稳固可靠，若有破损或松动应及时修复或更换配件。
最后，如无法解决，可能是电源故障，应前往专业维修服务中心进行更深入的检修。
3. 转向灯故障3.1 转向灯不亮转向灯不亮可能是由于灯泡烧坏、线路故障或者转向灯开关损坏所造成。
首先，检查转向灯灯泡是否正常，如果需要更换，建议选择符合车辆规格的灯泡。
其次，检查线路是否损坏或短路，如有问题应及时修复。
最后，如果以上检修都无法解决问题，则可能是转向灯开关损坏，需要更换新的开关。
3.2 转向灯闪烁过快转向灯闪烁过快可能是由于灯泡损坏、线路接触不良或者控制开关故障引起。
首先，检查转向灯灯泡是否正常，如需要更换，建议选购适合车辆的灯泡。
其次，检查线路连接是否良好，若有松动或腐蚀应及时修复。
最后，如转向灯闪烁问题依然存在，可能是控制开关故障，建议更换新的开关。
4. 刹车灯故障4.1 刹车灯不亮刹车灯不亮可能是由刹车灯灯泡烧坏、刹车踏板开关故障或者刹车线路故障所致。
首先，检查刹车灯灯泡是否损坏，如果需要更换，建议选择符合车辆规格的合适灯泡。
其次，检查刹车踏板开关是否正常工作，如需要更换，选择与原件相同的开关。
最后，如以上方法均未解决问题，可能是刹车线路故障，需要请专业人员进行诊断与修复。
汽车照明系统工作原理及故障诊断精选文档
注意事项：在未关闭点火开关 时，不可随意拆装转向灯开关
故障现象：日间行车灯不亮或闪烁 故障原因：灯泡损坏、线路接触不良、保险丝熔断等 诊断步骤：检查灯泡、线路及保险丝，确认故障部位 解决方法：更换损坏的灯泡、修复线路或更换保险丝
PART FIVE
检查灯泡是否损坏， 如损坏需更换
检查前照灯开关是 否正常，如不正常 需更换
电源电路：为前照灯提供电能
灯丝电路：控制前照灯的亮灭
远近光电路：控制远光和近光 的切换
控制电路：接收信号，控制灯 光的亮度和远近光的切换
雾灯的作用：在 雨雾天气提供更 强的照明，提高 车辆的能见度
雾灯的组成：包 括灯泡、反射镜、 透镜等部件
雾灯的工作原理： 通过反射镜将灯 光反射，通过透 镜使光线聚焦， 从而照亮前方路 面
避免使用过高的电压或电流，以免 损坏日间行车灯的电路系统。
添加标题
添加标题
添加标题
添加标题
在车辆进行保养时，让专业人员检 查日间行车灯的线路是否老化或损 坏。
在清洗车辆时，注意不要让水进入 日间行车灯内部，以免造成短路或 腐蚀。
汇报人：XX
检查日间行车灯的线路是 否接触良好
检查日间行车灯的灯泡是 否损坏
检查日间行车灯的控制模 块是否正常工作
PART SIX
定期检查前照灯的 密封性，确保没有 水汽进入灯具内部
使用专用的前照灯 擦拭布擦拭灯罩表 面，保持清洁
定期检查灯泡和反 射镜的完好程度， 如有损坏及时更换
定期检查前照灯的 调节装置，确保灯 光高度和左右调节 正常
XX,a click to unlimited possibilities
汇报人：XX
CONTENTS
汽车照明信号系统常见故障的诊断与排除方法
更换
控制线路断路
检修
踩下制动踏板，制动灯
不亮
制动灯熔丝熔断
更换
制动开关损坏
更换
导线断路
检修
搭铁不良
检修
灯泡坏
更换
左右转向灯全不亮
转向信号灯熔丝熔断
更换
蓄电池至转向开关之间有断路、接触不
良之处
检修更换
转向灯开关损坏
更换
闪光继电器损坏
更换
一侧转向灯正常一侧
转向灯不亮
导线接头脱落
重新连接
转向灯泡烧坏
更换
接地不良
检修
转向灯闪烁频率变慢
转向灯泡功率选用不当
更换
闪光继电器调整不当
调整或更换
电源电压过低
调整或更换发电
机调节器
转向灯闪烁频率变快
转向灯泡功率选用不当
更换
某转向灯灯泡烧坏
更换
电源电压过低
调整或更换发电
机调节器
闪光继电器调整不当
调整或更换
转向信号系统有时工
作，有时不工作
转向开关接触不良
检修或更换
闪光继电器接触不良
检修或更换
控制线路接触不良
检修
转向灯亮但不闪
闪光继电器损坏
更换
短路故障
检修
转向灯熔丝熔断，更换
后再次熔断
转向灯电源线直接搭铁
检修
转向灯灯泡或灯座短路
检修
转向开关搭铁
检修
闪光继电器有故障
检修或更换
检修
导线接头松动
检修
车灯总开关或灯光继电器接触不良
检修或更换
发电机输出电压低
检修
用电设备漏电
汽车照明与信号系统故障检修
汽车照明与信号系统故障检修项目目标1.会分析照明系统控制电路2.会检测照明系统电路控制元件3.会检测照明系统控制电路4.能排除照明系统常见故障项目任务1.照明系统线路连接2.照明系统元件检测3.照明系统电路检测项目实施情境导入一辆2007款一汽丰田花冠轿车，行驶里程为85000KM，车主报修，打开车灯时，开大灯前照灯不亮，超车灯正常；左转向时，打左转向灯不亮，如果您是一名汽车售后维修技术人员，应如何解决这个故障呢？（一）接车与客户谈话和接受客户委托接车与客户谈话和接受客户委托见表1-1表1-1（二）填写接车问诊表（请在有缺陷部位作标识）·检测费说明：本次检测的故障如用户在本店维修，检测费包含在修理费用内；如用户不在本店维修，请您支付检测费。
本次检测费：¥·贵重物品：在将车辆交给我店检查修理前，已提示将车内贵重物品自行收起并保存好，如有遗失恕不负责。
接车员：任务一前照灯不亮故障检修一、信息分析通读下面文字内容和信息，标记出前照灯不亮故障检修关键内容1．认识照明系统元件及安装位置2．说出各元件的作用3. 照明系统电路控制原理4．根据电路控制原理列出前照灯不亮的原因5. 要从哪几个点下手对前照灯控制电路检测6．安全规定：进行前照灯不亮故障检修时必须遵守哪些安全规定7．准备工作：进行前照灯不亮故障检修前必须做好哪些准备工作，需要用到什么工具和材料。
二、信息来源1.汽车公司资料2.公开出版资料3.互联网查询4.相关车型维修手册5.法律规定三、信息收集（一）照明系统构成图3-1-1 照明系统灯具位置图（大众速腾汽车）1-转向灯2-室内照明灯3-前照灯4-前雾灯5-高位刹车灯6-后尾灯7-牌照灯汽车照明系统是汽车安全行驶的必备系统之一。
它主要包括外部照明灯具、内部照明灯具、外部信号灯具、内部信号灯具等。
1. 车外照明灯具汽车外部照明灯具包括前照灯、小灯、雾灯、牌照灯等。
车外照明灯按其安装方式又可分为外装式和内装式两类。
汽车照明系统故障诊断的流程
汽车照明系统故障诊断的流程
汽车照明系统故障诊断的流程：
1.检查照明电路：首先检查照明电路是否正常连接，是否有松动
或腐蚀现象。
如果其中任何一项出现问题，必须进行修理或重新连接。
2.检查电灯泡：然后检查电灯泡是否损坏，并用万用表测量每个
电灯泡的电阻。
如果电阻值不在标准范围内，电灯泡必须更换。
3.检查保险丝：接下来检查保险丝是否损坏，如果是，则更换保
险丝，并检查保险丝座是否有松动或腐蚀现象。
4.检查开关：再次检查进入照明系统的开关是否正常工作。
如果
开关不工作，则必须进行修理或更换。
5.检查继电器：如果照明系统中有继电器，则检查继电器是否工
作正常。
如果出现故障，则必须修理或更换继电器。
6.检查电池：如果照明系统仍然无法正常工作，则应检查电池电
压是否足够高，并且电池端子是否松动或腐蚀。
在必要时，应更换电
池或重新连接电池端子。
7.检查其它元件：如果以上步骤都无法解决问题，则检查其他电
气元件，例如线束或照明控制模块。
总之，在进行汽车照明系统故障诊断时，必须按照一定的流程进
行排除。
如果无法确定问题所在，建议寻求专业技术人员的帮助。
照明系统的故障诊断及检修方案
照明系统故障诊断与修复
（2）反射镜
特点：表面呈旋转物面，一般由0.6~0.8mm的薄钢板冲压而成，或由玻 璃或塑料制成。经过内部处理，目前反射镜内面采用真空镀铝的较多。
作用：使光束反射成平行光束，使光度大大增强，达到20000~40000cd， 以保证前方150~400米范围内足够的照明。
（3）配光镜
照明系统的故障诊断与修复
照明系统故障诊断与修复
教学目标
知识目标
能力目标
素质目标 重难点
1、了解照明系统作用及汽车上的各种照明系统 2、掌握照明系统的各光学元件有关原理知识及 炫目的方法 3、掌握灯光位置、发光强度要求及前照灯检测 与调增方法
1、认识汽车上各种照明灯，并能够理解其光学原 理 2、记住汽车上灯光发光强度、照射位置要求 3、能够进行前照灯的检测与调整
照明系统故障诊断与修复
（1）光源 白炽灯
卤素灯
氙灯
照明系统故障诊断与修复
灯泡的结构组成
照明系统故障诊断与修复
高压放电氙灯
照明系统故障诊断与修复
1、白炽灯 其灯丝用钨丝制成。玻璃内充以约86%的氩和约14%的氮的混合惰性气 体。 为了缩小尺寸，常把灯丝制成紧密的螺旋状，这对聚合平行光束是有利 的。
照明系统故障诊断与修复
半封闭式前照灯设计成可以更换灯泡的结构，以便更换损坏的灯泡。
照明系统故障诊断与修复
2、按形状分 汽车前照灯按形状分可分为圆灯、方灯和异型灯
圆形灯
方形 灯
异型灯
照明系统故障诊断与修复
3、按安装的数量分
汽车前照灯安装的数量分为两灯制和四灯制 二灯制：这种结构所采用的灯泡包含有两个分开的光源,通过一个反射镜 投射近光和远光.每只前照灯都能分别发出近光和远光,通常用于中低档轿 车上.远近光不能同时亮. 四灯制：一对前照灯产生远光和近光或仅产生近光,而另一对前照灯仅提 供远光照明.远近光可以同时使用.常用于重型卡车和大型客车上.以及中高 档轿车上.部分改过的灯,4个灯均能开启远光.
汽车照明系统故障排查与修复指南
汽车照明系统故障排查与修复指南一、引言汽车照明系统对于行车安全至关重要，而当照明系统出现故障时，我们需要及时排查并进行修复。
本文将为您提供一份详细的汽车照明系统故障排查与修复指南，帮助您解决可能出现的问题。
二、灯泡故障1. 转向灯不亮问题描述：转向灯无法正常亮起。
可能原因及解决办法：- 灯泡烧坏：检查并更换灯泡。
- 电路连接故障：检查连接线路，确保连接良好。
2. 近光灯或远光灯不亮问题描述：近光灯或远光灯无法正常亮起。
可能原因及解决办法：- 灯泡烧坏：检查并更换灯泡。
- 电路连接故障：检查连接线路，确保连接良好。
- 灯泡插座氧化：使用细砂纸清洁插座表面。
- 大灯开关故障：检查开关并修复或更换。
3. 刹车灯不亮问题描述：刹车灯无法正常亮起。
可能原因及解决办法：- 灯泡烧坏：检查并更换灯泡。
- 灯泡插座氧化：使用细砂纸清洁插座表面。
- 刹车灯开关故障：检查开关并修复或更换。
三、电路故障1. 灯光闪烁或不稳定问题描述：灯光在行驶过程中频繁闪烁或不稳定。
可能原因及解决办法：- 电压过低：检查电池是否正常工作，更换电池或修复电路。
- 发电机故障：检查发电机工作状态，修复或更换发电机。
- 电路接地故障：检查接地线路，确保连接良好。
2. 灯光无法熄灭问题描述：关闭灯光开关后，灯光仍然亮着。
可能原因及解决办法：- 灯光开关故障：检查开关并修复或更换。
- 电路短路：检查电路连接线路，排除短路故障。
- 传感器故障：检查传感器并修复或更换。
四、其他故障1. 灯罩发生破损问题描述：灯罩发生破损或裂纹。
可能原因及解决办法：- 杂物碰撞：小心观察周围是否有杂物，移除杂物或更换灯罩。
- 人为损坏：检查是否存在人为损坏，修复或更换灯罩。
2. 灯光调节功能失效问题描述：无法通过灯光调节按钮控制灯光亮度或方向。
可能原因及解决办法：- 调节按钮故障：检查按钮并修复或更换。
- 电路故障：检查连接线路，确保连接良好。
五、结论本指南介绍了汽车照明系统常见故障的排查与修复方法，涵盖了灯泡故障、电路故障以及其他故障。
汽车电器教案14汽车照明系统故障检测
汽车电器教案14汽车照明系统故障检测汽车照明系统是汽车电器系统的一个重要组成部分，包括大灯、前雾灯、后雾灯、转向灯、刹车灯、示宽灯等，对于行车安全至关重要。
然而，由于长时间使用和其他原因，照明系统可能会出现故障，这就需要及时检测和修复。
一、照明系统故障现象及检测方法1.大灯无法点亮故障原因可能为灯泡烧毁、灯丝断裂、功率线断线等。
检测方法是先检查灯泡是否完好，如果灯泡损坏需要更换，然后检查灯具的连接线路是否正常。
如果连接线有问题，需要修复或更换。
2.转向灯不闪烁故障原因可能为灯泡烧毁、转向灯开关损坏、线路接触不良等。
检测方法是先检查灯泡是否完好，如果灯泡损坏需要更换，然后检查转向灯开关是否损坏，可以用万用表测量开关是否正常工作，最后检查线路接触是否良好。
3.刹车灯闪烁不正常故障原因可能为刹车灯开关损坏、线路接触不良、灯泡烧毁等。
检测方法是先检查灯泡是否完好，如果灯泡损坏需要更换，然后检查刹车灯开关是否损坏，可以用万用表测量开关是否正常工作，最后检查线路接触是否良好。
4.前雾灯或后雾灯无法点亮故障原因可能为灯泡烧毁、灯丝断裂、线路接触不良等。
检测方法是先检查灯泡是否完好，如果灯泡损坏需要更换，然后检查线路接触是否良好。
二、照明系统故障的修复方法1.更换灯泡如果照明系统故障是因为灯泡烧毁或灯丝断裂，需要将灯泡更换为新的。
在更换灯泡时，需要注意选择正确的灯泡型号，并且在更换过程中要小心操作，避免破坏其他部件。
2.修复或更换线路如果照明系统故障是由于线路接触不良或断线，需要修复或更换线路。
修复线路时，需要先找到断线或接触不良的地方，然后使用绝缘胶带或焊接等方法进行修复。
如果线路出现严重损坏，需要更换整条线路。
3.更换开关如果照明系统故障是由于开关损坏，需要将开关更换为新的。
更换开关时，需要注意选择正确的开关型号，并且在更换过程中要小心操作，避免破坏其他部件。
4.检查电源供应如果照明系统故障是由于电源供应问题，可以使用万用表测量电源是否正常。
汽车照明系统故障排查
汽车照明系统故障排查汽车照明系统是车辆行驶安全的重要保障之一。
然而，由于长时间使用、磨损和其他因素，照明系统故障时有发生。
本文将针对汽车照明系统故障进行详细分析，并提供一些排查解决方法。
一、前大灯无法点亮1. 检查电源线路：首先，检查前大灯的电源线路是否接触良好。
排查电源线路故障需要使用万用表检测电流是否稳定，在相应位置使用万用表测量电压。
2. 检查灯泡：若电源线路未发现问题，则需检查灯泡是否损坏。
可以将其他正常工作的灯泡进行更换，如果点亮，则说明原有灯泡损坏，需要更换。
3. 确认开关故障：如果灯泡更换后仍然无法点亮，可能是开关故障。
检查开关是否接触良好，是否有松动或损坏的情况。
如有需要，更换开关即可解决问题。
二、前照灯光暗淡1. 检查电源电压：前照灯光暗淡可能是由于电源电压不稳定引起。
使用万用表测量前照灯的电压，若电压低于标准值，可能是电瓶老化或电源线路接触不良所致。
2. 检查灯泡：若电源电压正常，则需检查前照灯对应的灯泡是否损坏。
使用万用表测量灯泡的阻值，如果超出正常范围，灯泡需要更换。
3. 清洁灯罩：有时前照灯光暗淡是因为灯罩上积聚了污垢和灰尘。
使用清洁剂和软布清洁灯罩，恢复灯光亮度。
三、闪烁或频繁熄灭1. 检查电源电压：检查电源电压是否稳定，若电压不稳定，可能是电瓶老化或充电故障引起。
拆卸电瓶检测其电量和整体状况，如有必要，请及时更换。
2. 检查灯泡接触问题：频繁闪烁或熄灭可能是由于灯泡接触不良引起。
检查灯泡的接触情况，如果发现接触不良，可清理接触点或更换新的灯泡。
3. 检查灯罩连接：灯罩连接不好也会导致照明系统闪烁或频繁熄灭。
确保灯罩与车体连接稳固，如有松动情况，重新固定即可。
四、倒车灯无法点亮1. 检查倒车灯开关：首先检查倒车灯开关是否正常工作，并确保开关接触良好。
如发现问题，请及时更换。
2. 检查倒车灯灯泡：若开关工作正常，则需检查倒车灯的灯泡是否损坏。
使用万用表测量灯泡的阻值，如超出正常范围，灯泡需更换。
汽车灯具故障诊断
汽车灯具故障诊断(三)示宽灯、仪表照明灯部分1．工作原理①尾灯继电器控制电路：F8保险—>尾灯继电器4—>尾灯继电器2—>雾灯、灯光开关—>搭铁。
②示宽灯工作电路：F8保险—>尾灯继电器1—>尾灯继电器3—>示宽灯—>搭铁。
③仪表照明灯工作电路：F8保险—>尾灯继电器1—>尾灯继电器3—>仪表照明灯—>搭铁。
2．示宽灯、仪表照明灯常见故障诊断(1)尾灯不亮，尾灯继电器无响声现象：将尾灯开关打开后，尾灯不亮。
原因：①F8保险断；②继电器故障；③导线断路；④插接器插接不良；⑤尾灯开关故障。
诊断：①将熔断器盒第三排第三个插座下排的单控绿色线搭铁，继电器无响声，拔下尾灯继电器，用试灯测试电源插孔，无电为F8保险断，有电为该继电器损坏。
继电器有响声，说明开关部分有故障。
②在组合开关左侧插座上的绿色线上搭铁，继电器无响声为绿色线断路，有响声故障为灯光开关损坏。
(2)尾灯继电器有响声，灯都不亮现象：打开尾灯开关，尾灯继电器有响声，所有尾灯电路上的灯泡都不亮。
原因：①继电器爪歪；②印刷电路板断路；⑤插座脱落；④所有灯泡烧坏。
诊断：①检查尾灯继电器插孔，正常为两孔有电，如果一孔有电，另一孔无电，为印刷电路板断路。
②检查继电器爪是否歪了，将开关打开。
③检查熔断器盒第三排第四个插座下排的第一个插孔红／黄色线是否脱落或插接不良，用试灯测试该孔红／黄色线，无电为印刷电路断路，有电说明所有灯泡坏，或是该段导线断路。
(3)后尾灯、牌照灯、右前小灯不亮现象：打开尾灯开关后，仪表照明灯亮，后尾灯、牌照灯、右前小灯不亮。
①底盘线束和车身线束插接器插接不良；②导线断；③灯泡损坏。
诊断：①检查底盘线束和车身线束插接器(在驾驶室内右侧线束盒盖内)绿色插座上的红／黄色线是否插好。
②用试灯测试右前小灯插座红／黄色线，无电为红／黄色线断路，有电为灯泡坏或搭铁线断路。
③如果后尾灯和牌照灯(共4个灯泡)都不亮，可用试灯测试其中一个插座上的红／黄色线，无电为导线断路，有电为灯泡，损坏。
别克君威照明系统维修23页word文档
君威照明系统的检修与故障诊断目录1 绪论 (2)2 别克君威照明系统的概述 (5)2.1 组成 (5)2.2 工作原理 (6)3 别克君威照明系统的维修 (8)3.1.前大灯 (8)3.2.雾灯的更换、开关更换、校准 (9)4别克君威照明系统的常见故障诊断4 故障案例 (17)结论 (19)致谢 (20)参考文献 (21)1 绪论本章对汽车安全技术及主动式安全装置中的汽车照明系统进行了综述，分析了汽车照明系统的智能化与电子网络化的技术可行性及发展趋势，并对论文的主要研究内容进行了阐述。
1.1汽车照明系统的发展1.1.1 汽车安全技术概述自从人类发明汽车以来，安全问题就一直受到人们的广泛关注。
根据统计数据显示，全世界每年有近百万人死于车祸。
随着生活中汽车使用数量的日益增多，汽车的安全技术也越来越受到人们的重视。
汽车安全设计要从整体功能上来考虑，不仅要在事故发生时尽量减少驾乘者受伤的机率，而且更重要的是要在轻松和舒适的驾驶条件下帮助驾驶者避免事故的发生。
现代汽车的安全技术是朝着环保化和智能化方向发展的，汽车的安全技术包括主动安全技术和被动安全技术[1]。
主动安全技术是通过对汽车内部结构进行更趋合理有效的设计，优化车辆驾驶操纵系统的人机环境来主动预防事故的发生；被动安全技术是在汽车发生意外等碰撞事故时，对驾乘者进行保护，尽量减少其所受伤害。
其中，主动安全技术包括主动牵引力控制系统、防滑控制系统、防抱死系统、电子稳定系统、电子制动力分配系统、前大灯随动系统、车身稳定系统等；被动安全技术包括安全带、座椅、安全气囊、保险杠等[2]。
主动安全技术和被动安全技术是相辅相成的，是相互补充的，两者缺一不可。
只有主动安全技术和被动安全技术的有机结合，共同发展，才能给驾乘人员和行人带来最大的安全保证。
现在的汽车安全技术趋势是在每个安全领域都要开发出性能更好、反应更快和识别率更高的安全系统。
近年的汽车安全技术开发是两者并举，但更重视前者。
汽车灯光系统检修
（一）前照灯-避免眩目的措施
3.前照灯避免眩目的措施 (1)前照灯采用远近光变光措施 远光位于反射镜焦点上，近光位于焦点的上方偏右
（一）前照灯-避免眩目的措施
(2)在近光灯丝下设置配光屏 配光屏遮挡灯丝射向反光镜下半部的光线，极大地减少了引起对面驾驶员炫目的光线；而射向反射 镜上部的光线反射后倾向路面，满足了汽ห้องสมุดไป่ตู้近距离范围内的照明需要。
结构简单、光色好、发光柔和稳定、成本低，使用方便 。外壳用耐高温且机械强度较高的石 英玻璃或者硬玻璃制成，可以充入较高压力的气体。灯泡内工作气压高，可以更有效抑制钨 的蒸发。
Ⅲ.缺点： 光效低、耗电大、寿命短，逐步为节能电光源取代。
（一）前照灯-结构 卤钨灯泡实物
（一）前照灯-结构
卤钨灯泡从外形上分H1、H2、H3、H4四种，其中H4双灯丝灯泡广泛用于前照灯，H1、H2、H3灯泡 为单灯丝灯泡常用作辅助前照灯（雾灯）。
举例：迈腾动态氙气大灯
（一）前照灯-结构
具有转弯功能的双氙灯：
相对上一代车型，车灯系统在远光 区域都进行了加强。迈腾氙灯提供了 更远的视野，所集成的动态转弯灯光 最大前照角度扩展角达15度之多,确保 始终清晰的照明效果，该效果通过转 向自动调节灯光表现更臻完美
（一）前照灯-结构
（2）反射镜 ①作用：将灯泡的光线聚合并导向远方 ②材料：薄钢板、玻璃和塑料等。
（二） 雾灯
雾灯系统 （a）前雾灯电路；（b）后雾灯电路
㈢ 牌照灯
牌照灯装于汽车尾部的牌照上方，用于夜间照亮汽车牌照。功率一般为5~10W，确保行人在车后20m 处看清牌照上的文字及数字。
㈣ 仪表灯
仪表灯装于汽车仪表板上，用于仪表照明，以便于驾驶员获取行车信息和进行正确操作，其数量根据 仪表设计布置而定。
