钢在轧制中常见的缺陷总结
轧钢质量缺陷、产生原因心得
轧钢质量缺陷、产生原因心得
轧钢产生质量缺陷这一问题，我对此有所体会。
我认为轧钢质量缺陷产生的原因主要是：
1.板坯加热制度不合理或加热操作不当生成较厚且较致密的铁皮，除鳞时难以除尽，轧制时被压入钢板表面上。
2.由于高压除鳞水压力低、水咀堵塞、水咀角度安装不合理或操作不当等原因，使钢坯上的铁皮未除尽，轧制时被压入到钢板表面上。
3.氧发生较多，含硅化铁皮在沸腾钢中较高的钢中易产生红铁皮。
4.轧辊表面粗糙。
5.辊形曲线不合理，轧辊磨损不均匀。
6.压下量分配不合理。
7.轧辊辊缝调整不良或轧件跑偏。
8.轧辊冷却不均。
9.轧件温度不均。
10.卷取机前的侧导板开口度过小等。
11.板坯上原有的裂缝、针状气孔等缺陷未清理干净，轧制后残
留在轧件表面上。
12.含铜钢因加热温度控制不当，易产生网裂。
13.因轧辊受热不均、冷却不当及疲劳破坏等，造成轧辊产生裂纹，轧制后在轧件表面上呈凸起的龟纹。
对于轧钢质量问题我总结出以上可能造成的原因，我相信，只要合理规避这些问题，就能很好地解决轧钢质量缺陷的问题。
热轧带钢表面质量缺陷原因分析
热轧带钢表面质量缺陷原因分析热轧带钢的表面质量缺陷是指在热轧工艺过程中，带钢表面出现的各种缺陷。
这些缺陷对带钢的外观和性能都有不良影响，严重时还会导致带钢失效。
以下是热轧带钢表面质量缺陷原因的分析。
1. 轧制工艺不合理：热轧带钢的表面质量缺陷与轧制工艺有着密切关系。
如果轧制工艺控制不当，例如轧制温度过高、辊缝调整不当等，就会导致带钢表面产生热裂纹、鱼鳞鳞片状缺陷等。
2. 材料质量问题：带钢是由钢坯经过多道次轧制形成的，如果钢坯的质量不佳，例如存在夹杂物、气孔等缺陷，就会在轧制过程中扩展并形成表面缺陷。
3. 辊缝问题：辊缝是带钢在轧制过程中受到的挤压力的集中作用点，如果辊缝调整不当，例如过大或过小，都会对带钢表面产生压痕、划痕等缺陷。
4. 轧制润滑问题：轧制过程中需要使用润滑剂来减小摩擦力，如果润滑不均匀或润滑剂存在污染物，就会导致带钢表面出现涂敷不均匀、氧化皮不易剥离等缺陷。
5. 切割质量问题：在热轧带钢生产中，需要对带钢进行切割，如果切割工艺不当，例如切割速度过快、切割刀具磨损等，就会导致切口不整齐、毛刺等缺陷。
6. 后续工艺操作问题：热轧带钢在后续的加工和处理过程中，如果操作不当，例如维护不及时、设备老化等，就会导致带钢表面产生擦伤、磕碰等缺陷。
针对以上分析，可以采取以下措施来改善热轧带钢的表面质量：1. 优化轧制工艺：合理控制轧制温度、辊缝调整，减小轧制力度等，以提高带钢的表面质量。
2. 加强材料质量控制：采用优质钢坯，并对钢坯进行充分检验和清洁处理，以减少杂质的含量和夹杂物的存在。
3. 确保辊缝质量：定期对辊缝进行调整和检查，确保辊缝的尺寸和形状符合要求，减少对带钢表面的压力集中。
4. 加强润滑管理：优化润滑剂的选择和使用方法，确保润滑剂均匀涂敷在轧制表面，并定期清洗润滑系统，减少污染物的残留。
5. 优化切割工艺：控制切割速度，保证切割刀具的锋利度，加强切割设备的维护和监测，以保证切口的质量。
轧制缺陷分析

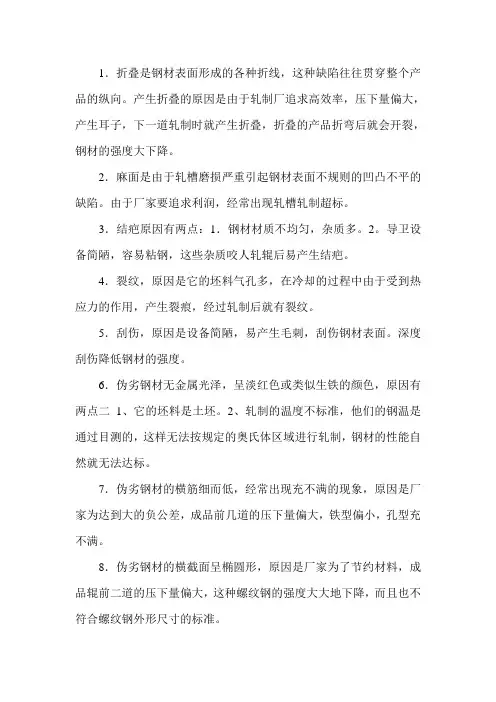

1．折叠是钢材表面形成的各种折线，这种缺陷往往贯穿整个产品的纵向。
产生折叠的原因是由于轧制厂追求高效率，压下量偏大，产生耳子，下一道轧制时就产生折叠，折叠的产品折弯后就会开裂，钢材的强度大下降。
2．麻面是由于轧槽磨损严重引起钢材表面不规则的凹凸不平的缺陷。
由于厂家要追求利润，经常出现轧槽轧制超标。
3．结疤原因有两点：1．钢材材质不均匀，杂质多。
2。
导卫设备简陋，容易粘钢，这些杂质咬人轧辊后易产生结疤。
4．裂纹，原因是它的坯料气孔多，在冷却的过程中由于受到热应力的作用，产生裂痕，经过轧制后就有裂纹。
5．刮伤，原因是设备简陋，易产生毛刺，刮伤钢材表面。
深度刮伤降低钢材的强度。
6．伪劣钢材无金属光泽，呈淡红色或类似生铁的颜色，原因有两点二1、它的坯料是土坯。
2、轧制的温度不标准，他们的钢温是通过目测的，这样无法按规定的奥氏体区域进行轧制，钢材的性能自然就无法达标。
7．伪劣钢材的横筋细而低，经常出现充不满的现象，原因是厂家为达到大的负公差，成品前几道的压下量偏大，铁型偏小，孔型充不满。
8．伪劣钢材的横截面呈椭圆形，原因是厂家为了节约材料，成品辊前二道的压下量偏大，这种螺纹钢的强度大大地下降，而且也不符合螺纹钢外形尺寸的标准。
9．优质钢材的成分均匀，冷剪机的吨位高，切头端面平滑而整齐，而伪劣材由于材质差，切头端面常常会有掉肉的现象，即凹凸不平，并且无金属光泽。
而且由于伪劣材厂家产品切头少，头尾会出现大耳子。
10．伪劣钢材材质含杂质多，钢的密度偏小，而且尺寸超差严重，所以在没有游标卡尺的情况下，可以对它进行称量核对。
比如对于螺纹钢20，国家标准中规定最大负公差为5％，定尺9M时它的单根理论重量为120公斤，它的最小的重量应该是：22 X（l－5％）＝20.9公斤，称量出来单根的实际重量比20.9公斤小，则是伪劣钢材，原因是它负公差超过了5％。
一般来说整相称量效果会更好，主要考虑到累积误差和概率论这个问题。
11．伪劣钢材的内径尺寸波动较大，原因是；l、钢温不稳定有阴阳面。
钢板常见质量缺陷及原因分析
钢板常见质量缺陷及原因分析一、热轧钢板1辊印：是一组具有周期性、大小形状基本一致的凹凸缺陷，并且外观形状不规则。
原因：1）一方面由于辊子疲劳或硬度不够使辊面一部分掉肉边凹；另一方面可能是辊子表面粘有异物，使表面部分呈凸出状；2）轧钢或精整加工时，压入钢板表面形成凹凸缺陷。
2表面夹杂：在钢板表面有不规则的点状块状或车条状的非金属夹杂物，其颜色一般呈红棕色、黄褐色、灰白色或灰黑色。
原因：1）板坯皮下夹杂轧后暴露，或板坯原有的表面夹杂轧后残留在钢板表面上；2）加热炉耐火材料及泥沙等非金属物落在板坯表面上，轧制时压入板面。
3氧化铁皮：氧化铁皮一般粘附在钢板表面，分布于板面的局部或全部，呈黑色或红棕色；铁皮有的疏松脱落，有的压入板面不易脱落；根据外观形状不同有：红铁皮、块状铁皮、条状铁皮、线状铁皮、木纹状铁皮、流星状铁皮、纺锤状铁皮、拖曳状铁皮和散状铁皮等，其压入深度有深有浅。
原因：1）压入氧化铁皮的生成取决于板坯加热条件，加热时间逾长，加热温度愈高，氧化气氛愈强，生成氧化铁皮就愈多，而且不容易脱落，产生一次铁皮难于除尽，轧制时被压入钢板表面上；2）大立辊设定不合理，铁皮未挤松，难于除掉；3）由于高压除鳞水管的水压低，水咀堵塞，水咀角度不对及使用不当等原因，使钢板表面的铁皮没有除尽，轧制后被压入到钢板表面；4）氧化铁皮在沸腾钢中发生较多，在含硅较高的钢中容易产生红铁皮。
4厚薄不均：钢板各部分厚度不一致称厚薄不均，凡厚度不均匀的钢板，一般为偏差过大，局部钢板厚度超过规定的允许偏差。
原因：1）辊缝的调整和辊型的配置不当；2）轧辊和轧辊两侧的轴瓦磨损不一样；3）板坯加热温度不均。
5麻点：钢板表面呈现有局部或连续的凹坑叫麻点，其大小不同，深度不等。
原因是加热过程中，板坯氧化严重，轧制时铁皮压入表面，脱落后形成细小的凹坑。
6气泡：钢板表面上有无规律分布的圆形凸包，有时呈蚯蚓式的直线状，其外缘比较光滑，内有气体；当气泡轧破后，呈现不规则的细裂纹；某些气泡不凸起，经平整后，表面光亮，剪切断面呈分层状。
钢材轧制缺陷及原因

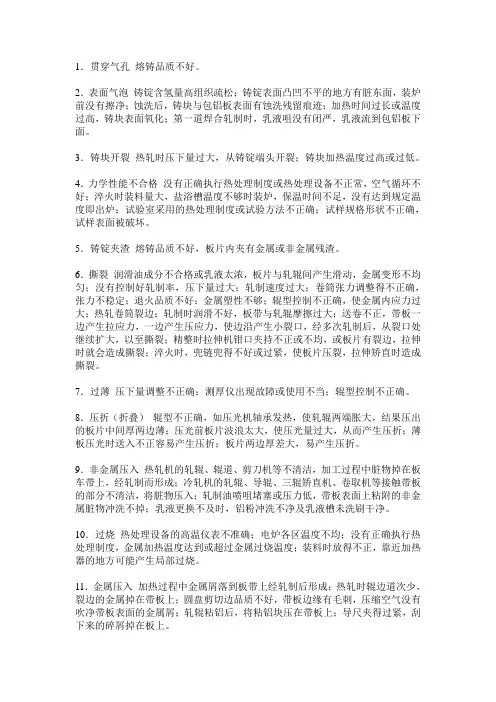

1．贯穿气孔熔铸品质不好。
2．表面气泡铸锭含氢量高组织疏松；铸锭表面凸凹不平的地方有脏东面，装炉前没有擦净；蚀洗后，铸块与包铝板表面有蚀洗残留痕迹；加热时间过长或温度过高，铸块表面氧化；第一道焊合轧制时，乳液咀没有闭严，乳液流到包铝板下面。
3．铸块开裂热轧时压下量过大，从铸锭端头开裂；铸块加热温度过高或过低。
4．力学性能不合格没有正确执行热处理制度或热处理设备不正常，空气循环不好；淬火时装料量大，盐浴槽温度不够时装炉，保温时间不足，没有达到规定温度即出炉；试验室采用的热处理制度或试验方法不正确；试样规格形状不正确，试样表面被破坏。
5．铸锭夹渣熔铸品质不好，板片内夹有金属或非金属残渣。
6．撕裂润滑油成分不合格或乳液太浓，板片与轧辊间产生滑动，金属变形不均匀；没有控制好轧制率，压下量过大；轧制速度过大；卷筒张力调整得不正确，张力不稳定；退火品质不好；金属塑性不够；辊型控制不正确，使金属内应力过大；热轧卷筒裂边；轧制时润滑不好，板带与轧辊摩擦过大；送卷不正，带板一边产生拉应力，一边产生压应力，使边沿产生小裂口，经多次轧制后，从裂口处继续扩大，以至撕裂；精整时拉伸机钳口夹持不正或不均，或板片有裂边，拉伸时就会造成撕裂；淬火时，兜链兜得不好或过紧，使板片压裂，拉伸矫直时造成撕裂。
7．过薄压下量调整不正确；测厚仪出现故障或使用不当；辊型控制不正确。
8．压折（折叠）辊型不正确，如压光机轴承发热，使轧辊两端胀大，结果压出的板片中间厚两边薄；压光前板片波浪太大，使压光量过大，从而产生压折；薄板压光时送入不正容易产生压折；板片两边厚差大，易产生压折。
9．非金属压入热轧机的轧辊、辊道、剪刀机等不清洁，加工过程中脏物掉在板车带上，经轧制而形成；冷轧机的轧辊、导辊、三辊矫直机、卷取机等接触带板的部分不清洁，将脏物压入；轧制油喷咀堵塞或压力低，带板表面上粘附的非金属脏物冲洗不掉；乳液更换不及时，铝粉冲洗不净及乳液槽未洗刷干净。
所有钢材常见缺陷及原因
钢材常见缺陷及原因、圆钢1划伤特征：一般呈直线型沟痕，可见沟底，长度由肉眼刚刚可见到几毫米不等，长度自几毫米至几米不等，可断续分布，也可能通长分布。
原因：导卫表面不光滑，有毛刺或磨损严重；滚动导轮不转或磨损严重；翻钢板表面不光滑刮伤；在运输过程中辊道盖板等刮伤。
2折叠特征：沿轧制方向呈直线状分布，外形似裂纹，边缘有时呈锯齿状，连续或断续分布，深浅不一，内有氧化铁皮，在横断面上看，一般呈折角。
原因：前某一道次出耳子；前某道次产生划伤、轴错、轧槽损坏或磨损严重、飞边等；原料表面有尖锐棱角或裂纹。
3结疤特征：一般呈舌形或指甲形，宽而厚的一端和基体相连；有时其外形呈一封闭的曲线，嵌在钢材表面上。
原因：前一孔型轧槽损坏破损或磨损严重；外界金属落在轧件上被带入孔型，压入钢材表面；前一道次轧件表面有深度较大的凹坑。
4耳子特征：出现于成品的两旁辊缝处，呈平行于轴线的突起条状。
有两侧耳子、单侧耳子、全长出耳、局部出耳和周期出耳等。
原因：孔型设计不良，宽展估计过小；成品前料型高度较大；成品孔辊缝小；终轧温度低，宽展增加；成品导板安装不正、尺寸大或磨损严重；横梁或导板盒松动；轧槽更换错误或轧机轴承损坏。
5弯曲特征：有头部弯曲、局部弯曲、全长弯曲等。
原因：出口导卫安装过高或过低；温度不均；上下辊径差过大；冷床不平，成品在冷床上排列不齐，移动速度不一致，翻钢设备不良；冷却水分布不均匀，成品冷却不均；精整操作不良。
6翘皮特征：呈鱼鳞状或分层翘起的薄皮，大部分是生根的，也有不生根的。
原因：导卫装置加工或安装不良，围盘有尖锐棱角，刮伤了轧件表面，再轧后，引起翘皮；输送辊道表面粗糙，刮起伤了轧件表面，再轧后造成翘皮；轧件带有薄耳子；轧槽磨损严重，轧件在孔型内打滑；连铸坯内部有较大的皮下气泡，轧后破裂形成翘皮。
7表面夹杂特征：一般呈点状、条状或块状分布，其颜色有暗红、暗黄、灰白等，机械地粘结在成品表面上，不易剥落，且有一定的深度。
钢板常见质量缺陷
钢材销售业务中经常会碰到客户的质量投诉，业务员需要对其进行仔细的了解、分析、判断，并给予正确的反馈，本人根据工作中的经验，对常用的板材会出现的一些质量问题进行了归纳，供有关人员作参考，如有错误的地方请予指正：冷轧钢板1表面夹杂：表面呈现点状、块状或线条状的非金属夹杂物，沿轧制方向间断或连续分布，其颜色为好棕色、深灰色或白色。
严重时，钢板出现孔洞、破裂、断带。
原因：1）炼钢时造渣不良，钢水粘度大，流动性差，渣子不能上浮，钢中非金属夹杂物多；2）铸温低，沸腾不良，夹杂物未上浮；3）连铸时，保护渣带入钢中；4）钢水罐、钢锭模或注管内的非金属材料未清扫干净。
2介在物：缺陷呈点状，一般色泽与钢带不同，多呈白色、灰白色。
长度不是很长，多存在于钢带的头、屋部，程度严重时即形成剥片、孔洞。
分为闭口状和开口状。
原因是由于炼钢时钢水中有夹杂物，或热轧时钢带表面存在刮痕、凿痕等缺陷，经过冷轧时，在钢带表面即形成点状之痕迹。
3轧入污物：缺陷呈块状，一般呈白色，易集中发生在钢带某段长度。
原因是由于外来物（如衬纸、胶粒）被轧入钢带表面，而形成大面积、块状之缺陷。
4气孔和夹层：切断面上呈上下两层裂纹，但无分离。
原因是由于炼钢、热轧时钢带表面残留有气泡。
5结疤：表面出现不规则的“舌状”、“鱼鳞状”或条状翘起的金属起层，有的与钢板本体相连接，有的与钢板本体不相连，前面叫开口结疤，后者叫闭口结疤，闭口结疤在轧制时易脱落，使板面成为凹坑。
原因：1）炼钢方面：锭模内壁清理不净，横壁掉肉，上注时，钢液飞溅，粘于横壁，发生氧化，铸温低，有时中断注流，继续注钢时，形成翻皮；下注时，保护渣加入不当，造成钢液飞溅；2）轧钢方面：板坯表面残留结疤未清除干净，经轧制后留在钢板上。
6氧化铁皮：缺陷呈点状、条状或鱼鳞状的黑色斑点，分布面积大小不等，压入的深浅不一。
这类铁皮在酸洗工序难于洗尽，当铁皮脱落时形成凹坑。
原因：1）板坯加热温度过高，时间过长；炉内呈强氧化气氛，炉生氧化铁皮轧制时压入；2）高压水压力不足，连轧前氧化铁皮未清除干净；3）高压水喷咀堵塞，局部氧化铁皮未清除；4）集鳞管道打开组数不够，除鳞不干净。
钢铁材料常见缺陷及其产生原因
钢铁材料常见缺陷及其产生原因引言钢铁材料是工业生产中常用的材料之一，具有良好的力学性能和耐久性。
然而，由于制造过程中的各种因素，钢铁材料往往会出现一些缺陷。
本文将介绍钢铁材料常见的缺陷，探讨其产生的原因，并提出相应的解决方案。
一、气孔气孔是钢铁材料中常见的缺陷之一。
它们是由于熔体中的气体无法完全排除而形成的孔洞。
气孔的出现会降低钢铁材料的强度和韧性，导致材料易于断裂。
产生原因气孔的产生主要与以下几个因素有关：1.气体残留：在钢铁制造过程中，熔体中的气体不能完全排除，导致气孔的形成。
2.不良包壳材料：在铸造过程中使用的包壳材料可能含有化学成分，当熔体进入包壳时，会释放出气体并形成气孔。
3.渣浆不均匀：如果熔体中的渣浆没有均匀分布，会导致气孔的形成。
解决方案为了减少气孔的产生，可以采取以下措施：1.加强熔体的搅拌：通过加大搅拌力度，可以促使气体顺利排除。
2.选择合适的包壳材料：使用不含有气体产生物质的包壳材料，可以减少气孔的形成。
3.控制渣浆成分：保证渣浆成分的均匀分布，可以防止气孔的出现。
二、夹杂物夹杂物是钢铁材料中常见的缺陷之一。
它们是由于在钢铁制造过程中，杂质无法被完全排除而形成的。
夹杂物会降低钢铁材料的力学性能和耐蚀性，影响其使用寿命。
产生原因夹杂物的产生主要与以下几个因素有关：1.不纯净原材料：如果原材料中存在杂质，这些杂质可能无法被完全去除，从而形成夹杂物。
2.冶炼过程不当：在冶炼过程中，温度、压力等因素的控制不当会导致夹杂物的形成。
3.金属液流动不畅：如果金属液的流动不畅，如存在死角、漩涡等情况，会导致夹杂物的形成。
解决方案为了减少夹杂物的产生，可以采取以下措施：1.选择优质原材料：使用净化程度高的原材料，能够有效降低夹杂物的含量。
2.控制冶炼参数：严格控制冶炼过程中的温度、压力等参数，确保金属的纯净度。
3.优化液流动态：通过改善冶炼设备的结构和增加搅拌力度，可以改善金属液的流动状态，减少夹杂物的形成。
带钢轧制常见缺陷原因分析
带钢轧制常见缺陷原因分析结疤(M01)图7-1-1图7-1-21•缺陷特征附着在钢带表面，形状不规则翘起的金属薄片称结疤。
呈现叶状、羽状、条状、鱼鳞状、舌端状等。
结疤分为两种，一种是与钢的本体相连结，并折合到板面上不易脱落；另一种是与钢的本体没有连结，但粘合到板面上，易于脱落，脱落后形成较光滑的凹坑。
2•产生原因及危害产生原因：①板坯表面原有的结疤、重皮等缺陷未清理干净，轧后残留在钢带表面上；②板坯表面留有火焰清理后的残渣，经轧制压入钢带表面。
危害：导致后序加工使用过程中出现金属剥离或产生孔洞。
3•预防及消除方法加强板坯质量验收，发现板坯表面存在结疤和火焰清理后残渣应清理干净。
4•检查判断用肉眼检查；不允许存在结疤缺陷，对局部结疤缺陷，允许修磨或切除带有结疤部分带钢的方法消除，如结疤已脱落，则比照压痕缺陷处理。
7.2 气泡(M02)图7-2-1闭合气泡图7-2-2 口气泡图7-2-3开口气泡1•缺陷特征钢带表面无规律分布的圆形或椭圆形凸包缺陷称气泡。
其外缘较光滑，气泡轧破后，钢带表面出现破裂或起皮。
某些气泡不凸起，经平整后，表面光亮，剪切断面呈分层状。
2•产生原因及危害产生原因：①因脱氧不良、吹氮不当等导致板坯内部聚集过多气体；②板坯在炉时间长，皮下气泡暴露或聚集长大。
危害：可能导致后序加工使用过程中产生分层或焊接不良。
3•预防及消除方法①加强板坯质量验收，不使用气泡缺陷暴露的板坯；②严格按规程加热板坯，避免板坯在炉时间过长。
4•检查判断用肉眼检查；不允许存在气泡缺陷。
7.3表面夹杂(M03)图7-3-1图7-3-21•缺陷特征板坯中的夹杂或夹渣经轧制后在钢带表面暴露的块状或长条状的夹杂缺陷称表面夹杂。
其颜色一般呈棕红色、黄褐色、灰白色或灰黑色。
2•产生原因及危害产生原因：板坯皮下夹杂轧后暴露或板坯原有的表面夹杂轧后残留在带钢表面。
危害：可能导致后序加工过程中产生孔洞、开裂、分层。
3•预防及消除方法加强板坯检查验收，不使用表面存在严重夹杂或夹渣的板坯。
钢在轧制中常见的缺陷总结
(2)轧件温度不均或压下量不均，造成各部延伸不一致。
(3)矫直机调整不当，钢轨受力偶作用。
(4)在冷却台架上翻钢时因温度较高也会出现扭转。
弯曲
钢轨沿垂直或水平方向呈现不平直的现象叫弯曲，一般呈镰刀形或波浪形，仅在端部的弯曲又叫弯头。
(1)由于重轨的头、腰、底面积相差较大，使轧制、冷却等工序操作易产生弯曲。
(4)轨形切深孔压下量过大．轨底侧压过大，使轧件出现耳子。再轧时形成折迭。
(5)有时由于孔型严重磨损．将轧件表面啃伤后再轧时形成折选。
(6)导卫板安装不当．有棱角或粘有铁皮使轧件划伤，再轧后形成折迭。
扭转
钢轨上某部分相对另一部分，沿长度方向绕其轴线旋转定角度称扭转，严重时象麻花．扭转分全长和局部扭转两种。
有单边的也有双边的有时耳子产生在型钢的全长也有局部或断续的方圆钢产生较1轧机调整不当或孔型磨损严重使成品前孔来料过大或成品孔压下量过大产生过充满多产生双边耳2进入成品孔前因事故造成温度过低进入成品孔时延伸降低宽展过大多产生双边耳子
型钢常见缺陷
缺陷名称
缺陷特征
产生原因
结疤
型钢表面上的疤状金属薄块。其大小、深浅不等，外形极不规则，常呈指甲状、鱼鳞状、块状、舌头状无规律地分布在钢材表面上，结疤下常有非金属夹杂物。
由于钢坯未清理，使原有的结疤轧后仍残留在钢材表面上。
表面夹杂
暴露在钢材表面上的非金属物质称为表面夹杂,一般呈点状、块状和条状分布，其颜色有暗红、淡黄、灰白等，机械的粘结在型钢表面上，夹杂脱落后出现一定深度的凹坑，其大小、形状无一定规律。
(1)钢坯带来的表面非金属夹杂物。
(2)在加热或轧制过程中，偶然有非金属夹杂韧(如加热炉的耐火材料及炉渣等)，炉附在钢坯表面上，轧制时被压入钢材，冷却经矫直后部分脱落
钢的冶金缺陷
钢中常见的冶金缺陷钢中常见的冶金缺陷通常包括裂纹、重皮(结疤) 表面呈舌状或鱼鳞片的翘起薄片、.折叠、气泡、疏松、缩孔残余、非金属夹杂物、金属夹杂物、过烧、晶粒粗大等等。
下面举各例说明：H型钢的生产与其他型钢相比，不仅工艺复杂，技术要求也高。
由于H型钢的工艺环节多，生产过程中任一方面的工艺控制不当都会导致产品出现缺陷、瑕疵、严重者报废。
如不控制好，必将降低成才率，增加生产成本。
H型钢常见缺陷：1.弯曲（弯头）特征：型钢沿垂直或水平方向呈现不平直的现象称为弯曲，一般为镰刀形或波浪形，仅只头部的弯曲叫弯头。
产生原因：(1)轧机调整不当，轧辊倾斜或跳动，上、下辊径差大，造成速度差大。
(2)出口卫板安装不正确，卫板梁过低或过高。
(3)轧件温度不均匀，使金属延伸不一致。
(4)冷床拉钢小车不同步或滑轨不光滑。
(5)运输辊道速度过快，容易把钢材头部撞弯。
(6)矫直温度过高，冷却后容易产生弯曲。
(7)成品捆扎长短不齐较大。
在运输中装卸不当。
(8)堆垛时不按规定进行。
(9)锯片用的太老，也容易产生弯头。
2.形状不正特征：型钢断面几何形状歪斜不正，这类缺陷对不同品种各异，名称繁多。
如工槽钢的内并外斜，弯腰挠度，角钢顶角大、小腿不平等。
产生原因：(1)矫直辊孔型设计不合理。
(2)矫直机调整操作不当。
(3)矫直辊磨损严重。
(4)轧辊磨损或成品孔出口卫板安装不良。
3.结疤特征：型钢表面上的疤状金属薄块。
其大小、深浅不等，外形极不规则，常呈指甲状、鱼鳞状、块状、舌头状无规律地分布在钢材表面上，结疤下常有非金属夹杂物。
产生原因：由于钢坯未清理，使原有的结疤轧后仍残留在钢材表面上。
4.表面夹杂特征：暴露在钢材表面上的非金属物质称为表面夹杂,一般呈点状、块状和条状分布，其颜色有暗红、淡黄、灰白等，机械的粘结在型钢表面上，夹杂脱落后出现一定深度的凹坑，其大小、形状无一定规律。
产生原因：(1)钢坯带来的表面非金属夹杂物。
(2)在加热或轧制过程中，偶然有非金属夹杂韧(如加热炉的耐火材料及炉渣等)，炉附在钢坯表面上，轧制时被压入钢材，冷却经矫直后部分脱落5.分层特征：此缺陷在型钢的锯切断面上呈黑线或黑带状，严重的分离成两层或多层，分层处伴随有夹杂物。
一张图看懂钢材缺陷术语
一张图看懂钢材缺陷术语钢铁产品在加工制造过程中很容易出现一些缺陷，下面小编总结了一些常见的钢材缺陷术语及其可能产生原因和改善对策，大家一起来找找茬吧：1、圆度说明：圆形截面的轧材，如圆钢和圆形钢管的横截面上，各个方向上的直径不等。
2、形状（外形）不正确说明：轧材横截面几何外形歪斜，凹凸不平。
如六角钢的六边不等、角钢顶角大、型钢扭转等。
3、厚薄不均说明：钢板(或钢带)各部位的厚度不一样，有的两边厚而中间薄、有的边部薄而中间厚、也有的头尾差超过规定。
4、弯曲度说明：轧件在长度或宽度方向不平直，呈曲线状。
5、镰刀弯说明：钢板（或钢带）的长度方向在水平面上向一边弯曲。
6、瓢曲度说明：钢板(或钢带)在长度和宽度方向同时出现高低起伏的波浪现象，使其成为“瓢形”或“船形”。
7、扭转说明：条形轧件沿纵轴扭成螺旋状。
8、脱方、脱矩说明：方形、矩形截面的材料对边不等或截面的对角线不等。
9、拉痕(划道)说明：呈直线沟状，肉眼可见到沟底分布于钢材的局部或全长。
10、裂纹说明：一般呈直线状，有时呈Y形，多与拔制方向一致，但也有其他方向，一般开口处为锐角。
11、重皮(结疤)说明：表面呈舌状或鱼鳞片的翘起薄片：一种是与钢的本体相连结，并折合到表面上不易脱落；另一种是与钢的本体没有连结，但粘合到表面易于脱落。
12、折叠说明：钢材表面局部重叠，有明显的折叠纹。
13、锈蚀说明：表面天生的铁锈，其颜色由杏黄色到黑红色，除锈后，严重的有锈蚀麻点。
14、发纹说明：表面发纹是深度甚浅，宽度极小的发状细纹，一般沿轧制方向延伸形成细小纹缕。
15、分层说明：钢材截面上有局部的明显的金属结构分离，严重时则分成2～3层，层与层之间有肉眼可见的夹杂物。
16、气泡说明：表面无规律地分布呈圆形的大大小小的凸包，其外缘比较圆滑。
大部是鼓起的，也有的不鼓起而经酸洗平整后表面发亮，其剪切断面有分层。
17、麻点（麻面）说明：表面呈现局部的或连续的成片粗糙面，分布着外形不一、大小不同的凹坑，严重时有类似桔子皮状的，比麻点大而深的麻斑。
轧钢线材起皮掉渣原因
轧钢线材起皮掉渣原因
1. 材料质量问题：钢材原材料的质量问题可以导致轧制后的线材起皮掉渣。
例如，钢材中含有高硫、高锰等杂质，会使钢材在轧制过程中易于出现皮层和渣层。
2. 轧制工艺不合理：轧钢线材的工艺参数设置不合理，例如轧制温度过高、轧制速度过快等，会导致线材表面易于产生皮层和渣层。
3. 轧辊磨损严重：轧辊磨损严重会导致轧制时钢材表面产生划痕和凸起，进而形成起皮和掉渣。
4. 脱硫不彻底：如果在钢材轧制过程中脱硫不彻底，会导致钢材中残留的硫元素与铁发生反应，生成易剥落的硫铁化合物，使钢材起皮。
5. 轧机设备问题：轧机设备的故障或不稳定也会导致轧制时钢材起皮掉渣。
例如，轧机刚度不足、轧机辊压力不均匀等情况。
需要根据具体情况进行分析和判断，才能找到问题的确切原因并采取相应的解决措施。
带钢轧制时产生的主要缺陷与分析
带钢轧制时产生的主要缺陷与分析在热带轧机上轧制带钢所形成的缺陷最主要有下列几种：(1)结疤。
在板坯清理时对裂口及裂纹没有全部清除干净，结果在轧制时形成结疤；板坯加热时过热，特别是铬不锈钢，轧制时在带钢上形成结疤。
带钢坯表面大量集结的非金属夹杂物，也是产生结疤的原因。
(2)裂边。
板坯侧面缺陷未全面清除干净，这是带钢裂边的原因。
(3)过热。
板坯在过高温度下长时间停留会引起过热。
过热板坯轧制时会产生大裂口和剥落；邻近过热的部分出现细裂纹，细裂纹在进一步轧制时会变成结疤。
为防止板坯过热必须严格遵守规定的加热制度，尤其是高温下的均热时间。
加热铁素体类钢时，温度超过850℃后必须快速加热。
(4)机械损伤。
轧入碎屑、压痕、划痕是热轧不锈带钢表面最有特征的缺陷。
轧人碎屑和压痕缺陷是由于坯料上的结疤块、裂边在导卫上摩擦时有碎片落到带钢表面上以及其他东西被轧辊或矫直机辊子压人而形成的。
划痕大部分是在带钢运动时，下表面与不光滑的导卫、辊面不平的辊子及被动辊相接触时形成的。
上表面划痕通常是在未卷紧运送时卷层间摩擦造成的。
在卷取中，带钢与卷取机成形辊和喂料辊之间发生摩擦时，带钢表面上会产生很多短条状划伤。
(5)带钢厚薄不均。
带钢长度上的厚度不均匀与沿板坯长度加热的均匀性及带钢在机架间张力值有关。
带钢的前端和后端一般比中部厚一些，这是因为在连续式精轧机组中带钢端部没有张力的缘故。
带钢后端一般比前端厚，这是温度不同所致热轧带钢开裂的改进热轧带钢生产的工艺流程：铁液一铁液预处理一顶底复吹转炉一脱氧合金化一吹氩一板坯连铸一铸坯检验一加热一粗轧高压水除鳞一立辊轧一可逆式粗轧一中轧一热卷箱一精轧高压水除鳞一精轧一层流冷却一卷取一入库。
热轧带钢在生产检验及用户使用过程中常出现的开裂现象，并对开裂带钢进行了化学成分及低倍和金相检验分析。
结果表明，化学成分符合要求，铸坯存在皮下气泡、带钢存在非金属夹杂及游离渗碳体是带钢出现开裂主要原因，针对以上情况给你针对性改进建议，具体如下。
钢在轧制中常见的缺陷总结
开裂_{V_8uk_ $
钢坯在轧制中，自动裂开称开裂。工业轨尤为多见。_\#_F>_R,
sN_M_F(TY
(1)由于钢锭中心部位集中大量气体和非囊属夹杂物所致。`-?`H>+OG_
(2)由于钢“内裂”或“穿孔”所致。ZQ_-6n1O_
8~B___LT_Z
过烧G_ 6x__N R
因钢坯加热不当，钢轨表面出现的横向粗糙裂口叫“过烧”。裂口多出现在轨头和轨底侧边，金相观察裂口处金属晶粒粗大。7Rc>LI*'
(1)轧机操作调整不当或成品前孔磨损严重，造成成品孔压下量过大。=c%gV]>_G
(2)钢坯温度低，造成轧制过程中的宽展大。Ow__v}l_J_
(3)入口导板安装偏斜、松动，轧件进孔不正。l7_Wdbx5x0
zh_Y]__!
轧痕（凸、凹、压印）__t"5ZYa__
在钢轨表面出现的各种不连续的伤痕叫轧痕。各种轧痕都存在热加工的痕迹、般呈周期性出现，有时无规律分布。R{6_M__(!x
一般呈直线或弧形的沟槽，其深度不等，通长可见沟底，长度自几毫米到几米，连续或断续地分布于钢材的局部或全长，多为单条，有时出现多条。xr7}@rq"U<
)#_cZ_& O_
(1)导卫板安装不当，对轧件压力过大，将轧件表面划伤。F8"J_<_VJ7
(2)导卫板加工不良，口边不圆滑，或磨损严重，粘有氧化铁皮，将轧件表面划伤。!'p
(1)钢坯带来的表面非金属夹杂物。1_vdG \$_
(2)在加热或轧制过程中，偶然有非金属夹杂韧(如加热炉的耐火材料及炉渣等)，炉附在钢坯表面上，轧制时被压入钢材，冷却经矫直后部分脱落_U#|6n ,_。cp_6I]#_X
热轧带钢表面质量缺陷原因分析
热轧带钢表面质量缺陷原因分析
热轧带钢表面质量缺陷是生产过程中常见的问题之一，严重影响了带钢的质量和使用价值。
本文将从原材料、轧制工艺和设备、操作和管理等方面分析热轧带钢表面质量缺陷的原因。
一、原材料原因
1. 原材料表面氧化：在钢材表面形成一层氧化层后，热轧过程中氧化物会被热压入钢材表面，形成氧化皮等表面缺陷。
2. 原材料不洁：原材料表面存在包括铁锈、油污、尘埃等杂质，这些杂质会贴附在钢材表面，导致轧制过程中产生磨损、划痕等表面缺陷。
3. 原材料品种不同：不同品种的钢材具有不同的化学成分和组织结构，可能会导致热轧过程中表面缺陷的产生。
二、轧制工艺和设备原因
1. 轧辊磨损：轧辊表面磨损严重会导致带钢表面产生凸起、凹陷、毛边等缺陷，影响其表面平整度。
2. 轧制工艺参数不合理：如轧制温度过高或过低、轧制过程中冷却方式不当等都会导致带钢表面质量缺陷的产生。
3. 设备故障：如备料、切头机、冷却设备等故障都会导致带钢表面质量缺陷的产生。
三、操作和管理原因
1. 操作不规范：包括操作人员操作不当、操作流程不规范、轧制速度过快等都会导致带钢表面质量缺陷的产生。
2. 维护不及时：设备、工具的保养和维护不及时，会加速设备磨损和老化，导致质量缺陷的产生。
3. 质量控制不严格：生产过程中缺乏严格的质量控制和检测，导致质量缺陷的产生无法及时发现和纠正。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
pvK
(4)在冷却台架上翻钢时因温度较高也会出现扭转。S=$ \S9
gc<Ya-
弯曲tHFUV\D;,
钢轨沿垂直或水平方向呈现不平直的现象叫弯曲，一般呈镰刀形或波浪形，仅在端部的弯曲又叫弯头。*(sv5c!0M8
1W7ClT_cQ
(1)由于重轨的头、腰、底面积相差较大，使轧制、冷却等工序操作易产生弯曲。p)~EG=p
@zLyG#kH
Y
分层5as5{"l
轨腰断面中心线附近显露的金属分离层叫分层。常呈现黑线或黑带，内有大量非金属夹杂物。x>T+k8[n
IaO&f<^#o
(1)主要因钢坯缩孔部分未切净。,,ML^ey
(2)钢坯中心聚集大量的非金属夹杂物，在轧制中不能使金属焊合。] U }B~Y
,;<M+V3+
开裂{V8uk$
(4)成品入口夹板间隙过大或松动，进钢不稳，易产生双面断续耳子。@NA+Ma{N
* cW%Q@lit
扭转5A`>3w{3n
型钢绕其轴线扭成螺旋状称为扭转153*b^iDBh
xI'Nh
(1)卫板安装不良，使轧件出孔时受到力偶的作用产生扭转。Dz~^Au D6
(2)两侧延伸不一致，主要是压下不均或辊子有轴向串动。|khFQ(
(3)底大主要是由成品孔腰厚，上腿长引起及六孔开口腿磨损严重等。V P1 z"j:
(4)底小主要是帽形孔未能将腿部宽展到足够的长度，或由腰薄引起。aoGns46Y
(5)轨高、轨低主要是由于轧件的温度高、低，成品前孔轨头部分或成品孔轨头部分磨损情况引起。,]tMZn8
(6)腹高、腹低主要是导卫板安装不良，孔型严重磨损造成。puW
(5)对于工、槽钢，困钢坯不清理，往往出现结疤掉到闭口腿内，在轧制过程中便会出现周期性的腿尖缺肉。<q!HY~"V
Awxm[:r>^
耳子94P
I
在型钢表面上与}L型开口处相对应的地方，出现顺轧制方向延伸的凸起部分称为耳子。有单边的，也有双边的，有时耳子产生在型钢的全长，也有局部或断续的，方、圆钢产生较多。IC'+{3.m8
(3)钢坯的化学成份偏析严重，当轧制较薄规格时，也可能形成分层。JOeuk~[D
,&L} ^Up
气泡(凸包）{C0Y8:"`
型钢表面呈现的一种无规律分布的园形凸起称为凸包，凸起部分的外缘比较园滑，凸包破裂后成鸡爪形裂口或舌形结疤，叫气泡。多产生于型钢的角部及腿尖。Z\cD98B#
^*<.
r sG
钢坯有皮下气泡，轧制时未焊合。o#=C[d5BV
(6)矫直温度过高，冷却后容易产生弯曲。..e
(7)成品捆扎长短不齐较大。在运输中装卸不当。[\fwnS_1
(8)堆垛时不按规定进行。LV$Ko_9eA
(9)锯片用的太老，也容易产生弯头。^)`e}}
0Q#}:
形状不正djH!
型钢断面几何形状歪斜不正，这类缺陷对不同品种各异，名称繁多。如工槽钢的内并外斜，弯腰挠度，角钢顶角大、小腿不平等。~(Q#G" t
-s 7a\H{~
(1)头太、头小产生的主要原因是轧制温度和轴瓦的磨损及轧机部件的松动等造成。"'9\<>
2)腰厚、腰薄产生的主要原因是：如按孔型设计头部压下量为77—=6.7mm；腰部压下量为16一＝1.5mm，如果六孔压下量加大l.5mm，则头部尺寸为75.5mm压下量由6.7mm减少到5.2mm，腰部压下量由1.5mm减少到0，自然头部对腰部有拉伸加之腰部无压下而宽展，所以腰变薄，反之腰部变厚。a *nCvZ
P"@^BQ4
裂纹7,uD7R_
在钢轨表面上呈现的与轧制方向一致的直线形缝隙叫“裂纹”，长短不一，多出现在轨头。裂纹通常较深，缝底尖细，有氧化铁皮和非金属夹杂物M
FWkJbZV
'9&@P;
(1)钢坯原有的裂纹经热轧变形后，演变在钢轨表面上。iHQ$L#7
(2)加热工艺不台理，即温度过高或加热速度过快，造成热应力，形成裂纹。mGF)Ot R
)eH3""
矫裂（矫断、压断）>oapw5~5
钢轨在冷状态矫直、压直过程中，产生的直线形或折线形的裂纹。其裂口棱角尖锐，呈银亮色，严重时劈裂成碎断。AH^ud*3F
E*L 5D4Kw
(1)因辊式或立式矫直机调整操作不当，将钢轨矫断。N,&bBp
(2)钢质不好，如局部夹杂、偏析，在矫直过程中被矫(压)裂(断)。%
Q&(g
3W]gn8
(1)对工字钢成品孔腿长往往表现在开口腿上，主要由于腰部压下量不够，角钢和槽钢成品孔压下量的大小，直接影响腿长和腿短。841y"@*BY
(2)切深孔切人太深，造成腿长无法消除。x^1d9Z
(3)轧辊不水平或有轴向串动，以及800咬入不正，成品孔夹板上偏等都会造成一腿长，一腿短等。k!}(a0h
y5^OD63s
(1)矫直辊孔型设计不合理。
r/)ZKO,
(2)矫直机调整操作不当。Q_0_6,Opb
(3)矫直辊磨损严重。/74h+.amg
(4)轧辊磨损或成品孔出口卫板安装不良。LU@1Gol
b53s@7/mq
AG;KXL[V
$T
t.r
重轨常见缺陷
Oc.8d<
0;OZ|;Z
缺陷名称Y ;E'gP-J
"^CrG
dA0 o{[o=
vtRz;~,Z
ozl>Au
线材常见缺陷'_" S/X +v
J4SC+\
缺陷名称pAyUQe;X#
缺陷特征od*#)
产生原因i1!Y {
耳子<@;bxSUx
盘条表面沿轧制方向的条状凸起称为耳子，有单边耳子，也有双边耳子。在高速线材轧机(连轧)生产中，最终产品头尾两端很难避免耳子的产生。)M3
RS@G.|
(1)主要是由于加热温度过高或在高温区停留时间太长。TKVS%
#~_2D
钢轨上某部分相对另一部分，沿长度方向绕其轴线旋转定角度称扭转，严重时象麻花．扭转分全长和局部扭转两种。Q{~;4+ZD
*#GX~3A
(1)卫板安装不良，使钢轨产生力偶，形成扭转。0bu!(Tpg7
(2)轧件温度不均或压下量不均，造成各部延伸不一致。W^ eQ}A+Z
缺陷特征T#I}Βιβλιοθήκη \XlhP产生原因W+
4Bx=Mj
结疤xbHI 4A" Z
在钢轨的头、腰底部等处局部粘附的金属蒲片状疤皮为重轨结疤，外形轮廓不规则，有闭合和不闭合的，有生根和不生根的，结疤下面常有肉眼可见的非金属夹杂物。F8/n;
(hKjr1s
由于钢坯未清理，钢坯原有的结疤经热轧变形后残留在钢勒表面上。Ri::Ek3qu
(3)加热速度过快、炉尾温度过高或轧制后冷却不当，易形成裂纹，此种情况多发生在高碳钢和低合金钢上。Kr
TiF+rA{t
尺寸超差（尺寸不合、规格不合）A=IpP}7J
尺寸超差是指型钢截面几何尺寸不符标准规定要求的统称。这类缺陷名目繁多，大部以产生部位以及其超差程度加以命名。例工、槽、角钢的腿长、腿短、腰厚、腰薄及一腿长，一腿短。{f@
(3)方、园钢由于入口夹板安装不正确，使钢料进孔不正，造成延伸不一致。K{I"2c
(4)轧辊安装不正确，上、下轧辊轴线不在同一垂直平面内，即上、下辊成水平投影交叉，使轧件扭转。"})OLa
(5)矫直机调整不当。C3=0 st$
4s|qxCks
弯曲（弯头）@Zhd/=
2[
型钢沿垂直或水平方向呈现不平直的现象称为弯曲，一般为镰刀形或波浪形，仅只头部的弯曲叫弯头。kf Y;
型钢常见缺陷4NUm
lH/7m;M
缺陷名称.qs5xGg#9
缺陷特征W{fNZb'
产生原因id [caP=`
结疤-l
\hmDl
型钢表面上的疤状金属薄块。其大小、深浅不等，外形极不规则，常呈指甲状、鱼鳞状、块状、舌头状无规律地分布在钢材表面上，结疤下常有非金属夹杂物。W~/{ct$Y
t"P:}ps{
由于钢坯未清理，使原有的结疤轧后仍残留在钢材表面上。QypUBf
钢坯在轧制中，自动裂开称开裂。工业轨尤为多见。\#F>R,
sNMF(TY
(1)由于钢锭中心部位集中大量气体和非囊属夹杂物所致。`-`H>+OG
(2)由于钢“内裂”或“穿孔”所致。ZQ-6n1O
8~BLTZ
过烧G6xN R
因钢坯加热不当，钢轨表面出现的横向粗糙裂口叫“过烧”。裂口多出现在轨头和轨底侧边，金相观察裂口处金属晶粒粗大。7Rc>LI*'
lr]C'dD
表面夹杂EkoT U#w5
暴露在钢材表面上的非金属物质称为表面夹杂,一 般呈点状、块状和条状分布，其颜色有暗红、淡黄、灰白等，机械的粘结在型钢表面上，夹杂脱落后出现一定深度的凹坑，其大小、形状无一定规律。v(zfq'^%`
gv,1CK
(1)钢坯带来的表面非金属夹杂物。1vdG \$
(2)在加热或轧制过程中，偶然有非金属夹杂韧(如加热炉的耐火材料及炉渣等)，炉附在钢坯表面上，轧制时被压入钢材，冷却经矫直后部分脱落U#|6n ,
(2)矫直机操作调整不良或矫直温度过高。{=+'3p
(3)成品孔出口卫板过低，锯齿磨损太老，垫板太低，在辊道运送速度过快时，碰撞档板等都容易产生弯头。0R>!jw
%b#FXA
尺寸超差（规格不合）T~d_UAw$
钢轨断面几何尺寸不符合标准规定，统称尺寸超差。E/^N
