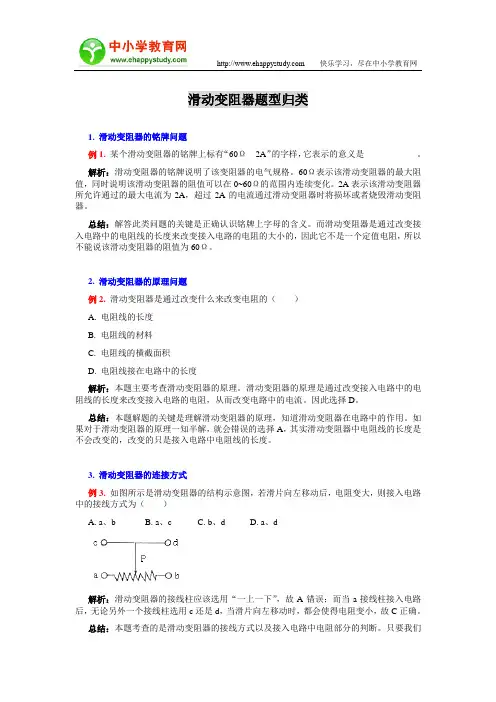

滑动变阻器取值范围

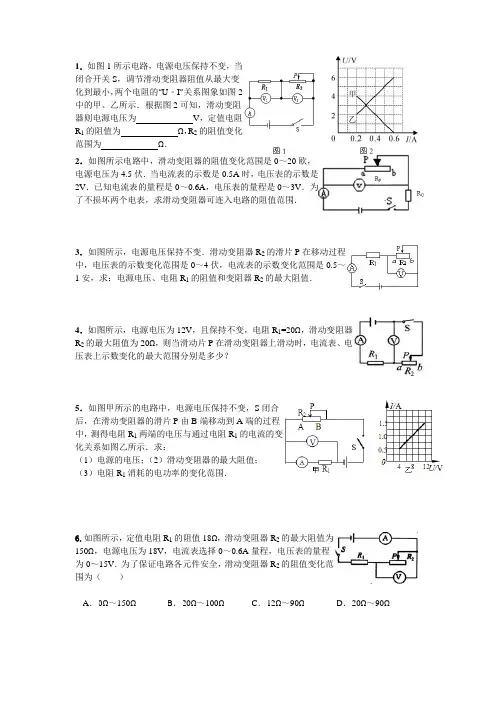

1.如图甲所示电路,电源电压保持不变,当闭合开关S,调节滑动变阻器阻值从最大变化到最小,两个电阻的“U﹣I”关系图象如图乙所示.则电源电压为_________ V,定值电阻R1的阻值为_________ Ω,滑动变阻器R2的阻值变化范围为_________ Ω.
2.如图所示的电路中,电源电压保持不变,闭合开关S后,滑动变阻器的滑片P由B端移动到A端时,测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图所示,则变阻器的最大阻值是_________ ,电压表V2对应示数的变化范围_________ .

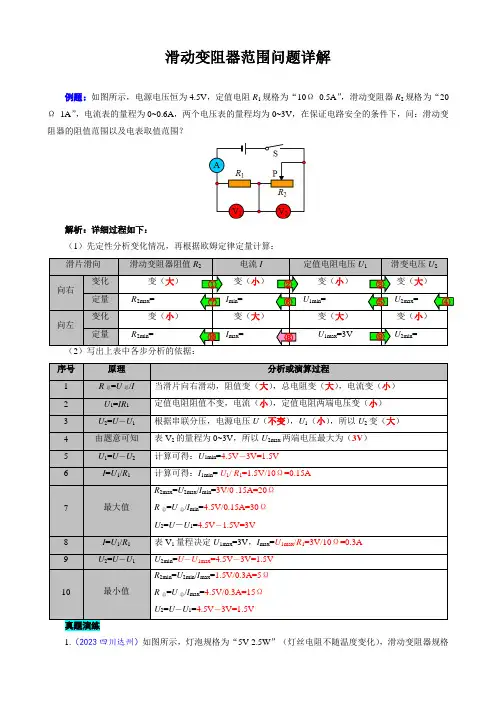

3.如图所示电路中,滑动变阻器的阻值变化范围是0~20欧,电源电压为4.5伏.当电流表的示数是0.5A时,电压表的示数是2V.已知电流表的量程是0~0.6A,电压表的量程是0~3V.为了不损坏两个电表,求滑动变阻器可连入电路的阻值范围.
4.如图所示,电源电压保持不变.滑动变阻器R2的滑片P在移动过程中,电压表的示数变化范围是0~4伏,电流表的示数变化范围是0.5~1安,求:电源电压、电阻R1的阻值和变阻器R2的最大阻值.
5.如图所示,电源电压为12V,且保持不变,电阻R1=20Ω,滑动变阻器R2的最大阻值为20Ω,则当滑动片P在滑动变阻器上滑动时,电流表、电压表上示数变化的最大范围分别是多少?
6.如图,电源电压保持不变.闭合开关S后,滑动变阻器R0的滑片P在移运过程中,电压表的示数变化范围为0~4伏,电流表的示数变化范围为0.5~1安,求:
(1)R的阻值;
(2)R0的最大阻值;
(3)电源电压.
7.如图所示,电源电压保持不变,闭合开关S后,滑动变阻器R',的滑片P在移动过程中,电压表的示数变化范围为0~9.6V,电流表的示数变化范围为0.2~1A,求:
(1)R的阻值;
(2)R'的最大阻值;
(3)电源电压.
8.如图甲所示的电路中,电源电压保持不变,S闭合后,在滑动变阻器的滑片P 由B端移动到A端的过程中,测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图乙所示.求:
(1)电源的电压;
(2)滑动变阻器的最大阻值;
(A V表示数、灯泡亮度变化专题)
一、选择题
1.如图所示的电路中,电源两端电压保持不变。开关S闭合,灯L正常发光,将滑动变阻器的滑片P向右滑动,则下列说法中正确的是
A.电压表的示数变大,灯L变亮
B.电压表的示数变小,灯L变暗
C.电流表的示数变大,灯L变暗
D.电流表的示数变小,灯L变亮
2.在图中所示,电源两端电压保持不变,闭合开关S后,滑动变阻器
的滑片P向右移动的过程中,下列说法正确的是A
A.电流表A1和电流表A2的示数之和变小
B.电压表V和电流表A2的示数之比保持不变
C.电流表A1的示数变小,电压表V的示数变大
D.电流表A2的示数不变,电压表V的示数不变
3.如图所示电路,电源电压保持不变,其中R0、R1为定值电阻,闭合
开关,当把滑动变阻器的滑片从右端调到左端过程中,下列说法中
正确的是
A.电流A1示数变小B.电压表V1示数变小
C.电压V2示数变小D.R0两端的电压变小
4.小明将酒精气体传感器,电阻R与电压表组成如图所示电路,闭合开关,将传感器逐渐靠近装有酒精的杯口上方,发现电压表示数逐渐增大,此过程中
A.通过传感器的电流逐渐减小
B.传感器两端的电压逐渐增大
C.传感器的电阻逐渐减小
D.传感器的电阻逐渐增大

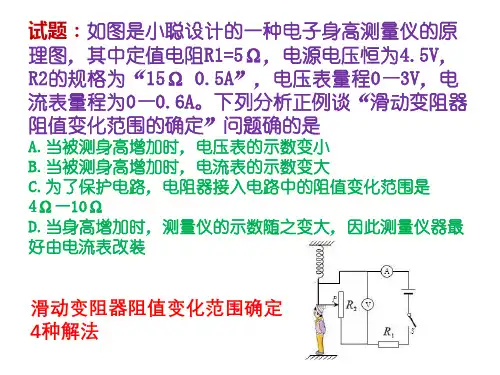

5.某同学设计了一个电子身高测量仪。下列四个电路中,R是定值电阻,
R'是滑动变阻器,电源电压不变,滑片会随身高上下平移。能够实现身高越高,电压表示数越大的电路是
6.如右图所示电路,当滑动变阻器滑片P向a端滑动的过程中,
电流表,电压表示数变化情况是
A.电流表示数变大B.电流表示数变小
C电压表示数变大D.电压表示数变小
7.右图是某种“呼气式酒精测试仪”的原理简图,其中R2为定值电
阻,R1是酒精气体传感器,其电阻随酒精气体浓度增大而减小,
则
A.酒精浓度越高,电压表示数越大
B.酒精浓度越低,电流表示数越小
C.酒精浓度越高,电源电压与电流表示数的乘积越小
D.酒精浓度越低,电压表与电流表示数比值越小
8.如图所示的电路,电源电压恒定不变,闭合开关S,将滑
动变阻器的滑片P向右移动的过程中,下列说法正确的是(假
定灯泡的电阻不变)
A.电流表示数变大B.电压表示数变大
C.电压表和电流表示数的比值变大
D.电压表和电流表的示数都变小
9 如图所示电路中,电源电压保持不变,闭合开关S后,将滑动变阻器R的滑片P向左移
动,在此过程中
A. 电压表V1示数变小,电压表V2示数变大
B. 电流表A示数变小,电压表V1示数不变
C. 电流表A示数不变,灯泡L亮度变亮
D. 电压表V1示数不变,灯泡L亮度变暗
10.在如图所示的电路图中,把滑动变阻器的滑片向右滑动时,各表的示数的变化情况是A.电压表示数变大,电流表示数变大
B.电压表示数变大,电流表示数变小
C.电压表示数变小,电流表示数变大
D.电压表示数变小,电流表示数变小
11.在探究一个用电器中电流随电压变化关系时,李芳连接好的电路如图所示.闭合开关,发现电流表、电压表均有示数,调节滑动变阻器,电流表、电压表示数都不变化.李芳连接的电路有不妥之处,改正的方法是
A.将导线K的a端移至接线柱A
B.将导线L的b端移至接线柱B
C.将导线L的b端移至接线柱D
D.将导线M的c端移至接线柱B
12.(13日照)某型号天燃气泄漏检测仪器的电路如图甲所示,
图中R为气敏电阻,其阻值R与天然气浓度β的变化关系如图乙所示,已知R0为定值电阻,电源电压恒定不变,用此仪器检测天然气是否泄漏,则下列判断正确的是A.天然气浓度增大时,电压表示数变小
B.天然气浓度减小时,电流表示数变大
C.天然气浓度增大时,电路消耗的总功率变小
D.无论天然气浓度怎样变化,电压表与电流表示数的比值
13.如图所示,当开关S闭合,滑动变阻器的滑片P由右端向左滑
向中点处的过程中
A. 电压表V的示数变小,电流表A2示数变大
B. 灯泡变亮,电流表A2示数变小
C. 电压表V的示数不变,灯泡亮度不变
D. 电流表A1示数不变,电流表A2示数变大
14.图8是一个环境温度监控电路原理图。电源电压不变,R0为定值电阻,R是用半导体材料制成的热敏电阻,其电阻值会随温度的升高而变小。若环境温度升高,闭合开关S。则
A.热敏电阻R的阻值变大
B.电压表的示数变大
C.通过电阻R的电流变小
D.电阻R两端电压变大
